Инструкция по сборке робота-манипулятора meArm

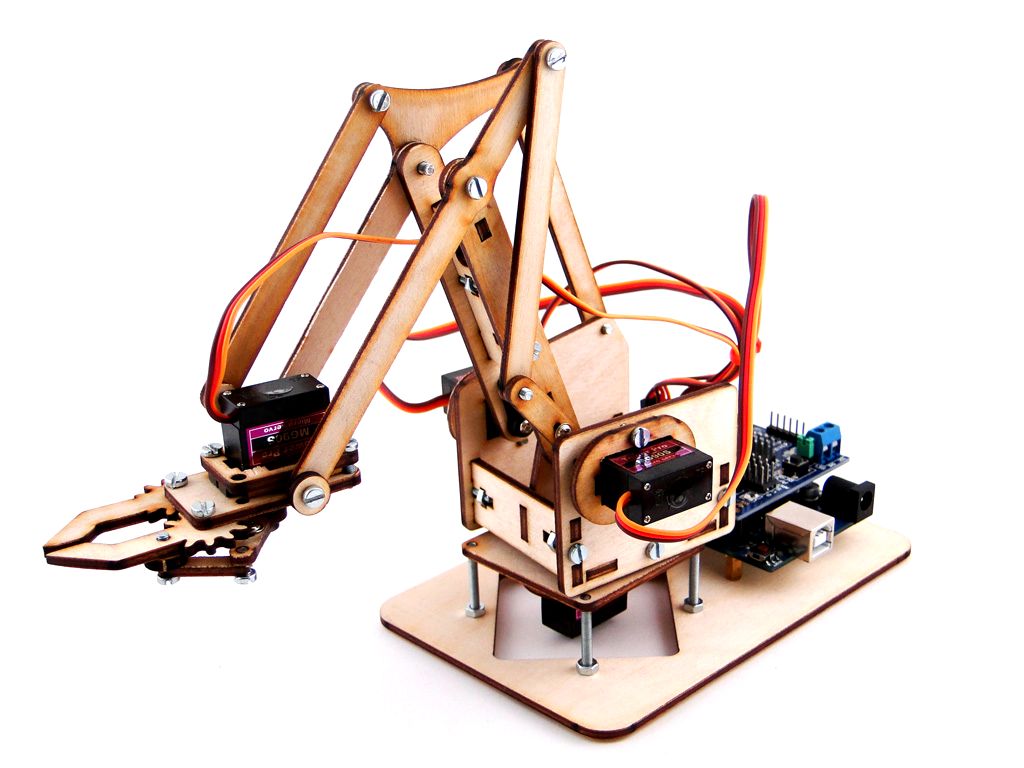

Робот meArm

meArm — это трёх-осевой робот манипулятор с эффектором типа схват (он же — клешня). Проект meArm создан в идеологии OpenHardware, так что его чертежи находятся в свободном доступе (ссылка в конце инструкции).

Робот meArm был разработан специально для образовательных целей. Механизм легко собирается руками юных инженеров, а использование Arduino Uno позволяет оживить его, не углубляясь в дебри теории управления роботами манипуляторами.

Узлы робота приводятся в движение распространенными сервомоторами SG90 или их аналогами. В качестве контроллера используется отладочная плата Arduino Uno R3 или аналог. Ручное управление осуществляется при помощи специального модуля расширения с двумя джойстиками.

Примечание

Как правило, встречается две версии робота из разных материалов: фанера или оргстекло. Робот из фанеры стоит чуть дешевле, чем из оргстекла. Фанера выглядит оригинально, но материал склонен к деформации (хотя для meArm это не критично). Также, для сборки робота из фанеры почти каждый узел необходимо фиксировать самоконтрящейся гайкой.

Предупреждение

Оргстекло имеет более технологичный внешний вид, но с ним надо быть осторожным при сборке — материал хрупкий. Деталь может сломаться даже во время вкручивания винтов.

Набор для сборки робота-манипулятора meArm можно приобрести в каталоге AlashEd.

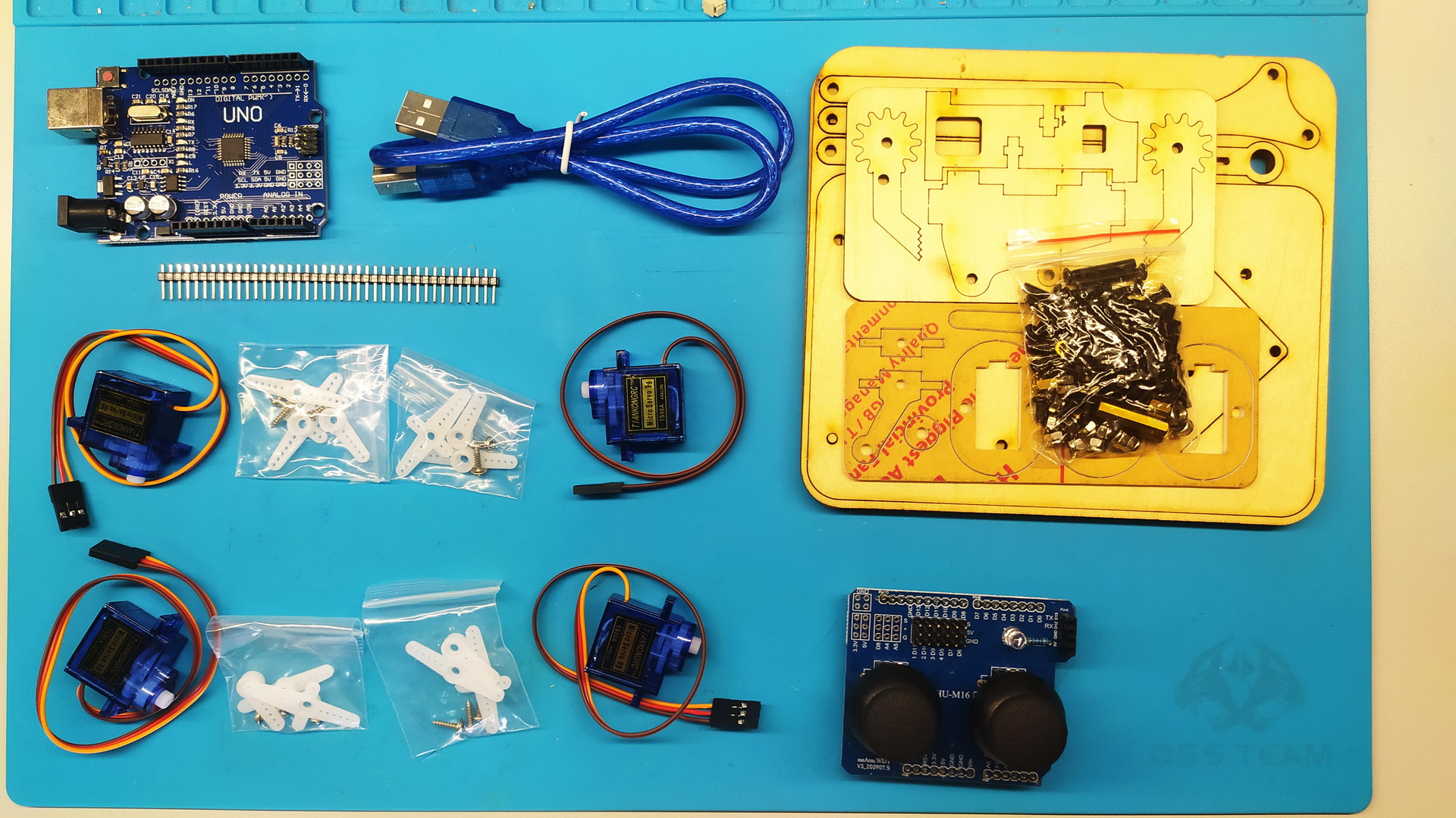

Состав набора

• отладочная плата Arduino Uno с USB кабелем;

• плата расширения для подключения сервоприводов, с двумя джойстиками;

• 4 сервомотора с комплектом крепежа;

• набор деталей конструкции;

• набор крепежа (винты M3*6, винты М3*12, гайки, латунные стойки).

Конструкция

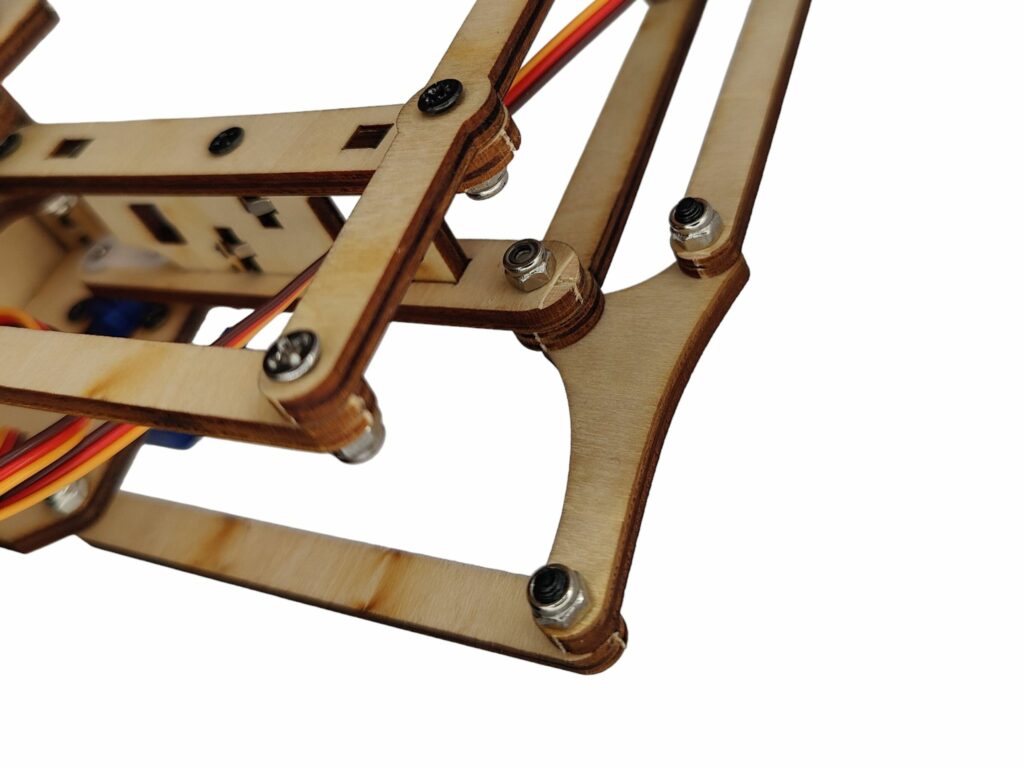

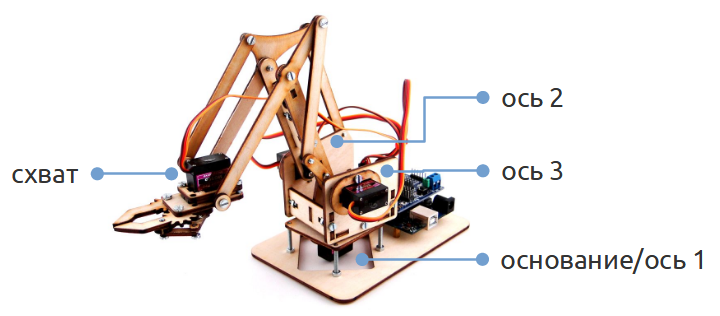

На основании робота установлен сервомотор первой оси, которая служит для вращения робота влево и вправо. Ось 2 наклоняет первое плечо. Ось 3 — наклоняет второе плечо через систему рычагов.

Узел крепления эффектора связан с манипулятором так, что при его движении плечей он всегда остается параллельным основанию.

Эффектор представляет собой схват, которым можно фиксировать предметы и переносить их. Конструкция схвата и его люфты не позволяют ему удерживать предмет сдавливанием, но можно использовать схват для подхватывания чего-нибудь Т-образной формы.

Сборка механики

Перед началом сборки необходимо установить сервомоторы в центральное положение. Это можно сделать тремя способами.

Настройка вручную

Для такой настройки нужно надеть на шестерню сервомотора пластиковое плечо. Повернуть до упора в одну сторону, затем в другую. Понять, где ориентировочно находится центр и повернуть в это положение.

Предупреждение

Большой минус этого способа — высокая вероятность сломать редуктор сервомотора!

Настройка с помощью тестера

Тестер сервомотора — это такой прибор для проверки работоспособности. Подойдёт 1-канальный тестер серводвигателей из каталога AlashEd.

У тестера есть три режима которые меняются по нажатию кнопки:

• Manual — устанавливает положение вала соответственно положению ручки;

• Neutral — поворачивает вал в среднюю (нейтральную) позицию;

• Auto — полностью поворачивает вал сервомотора сначала в одну сторону, а потом в другую.

Выбираем режим Neutral и подключаем тестер к сервомотору. Вал мотора автоматически поворачивается в центральное положение. После этого отключаем мотор и ставим его на место.

Настройка с помощью Arduino Uno

Здесь нам потребуется написать простую программу, которая будет выполнять всего одно действие при запуске — устанавливать положение вала сервомотора в центральное положение:

#include <Servo.h>

Servo myservo;

void setup() {
    myservo.attach(11);
    myservo.write(90);
}

void loop() {
}

Загружаем программу на Arduino. Подключаем сервомотор к контакту D11 на модуле джойстиков (см. главу «Сборка электроники»). После подачи питания на Arduino, мотор повернется в центральное положение. Отключаем мотор и ставим его на место.

Сборка основания

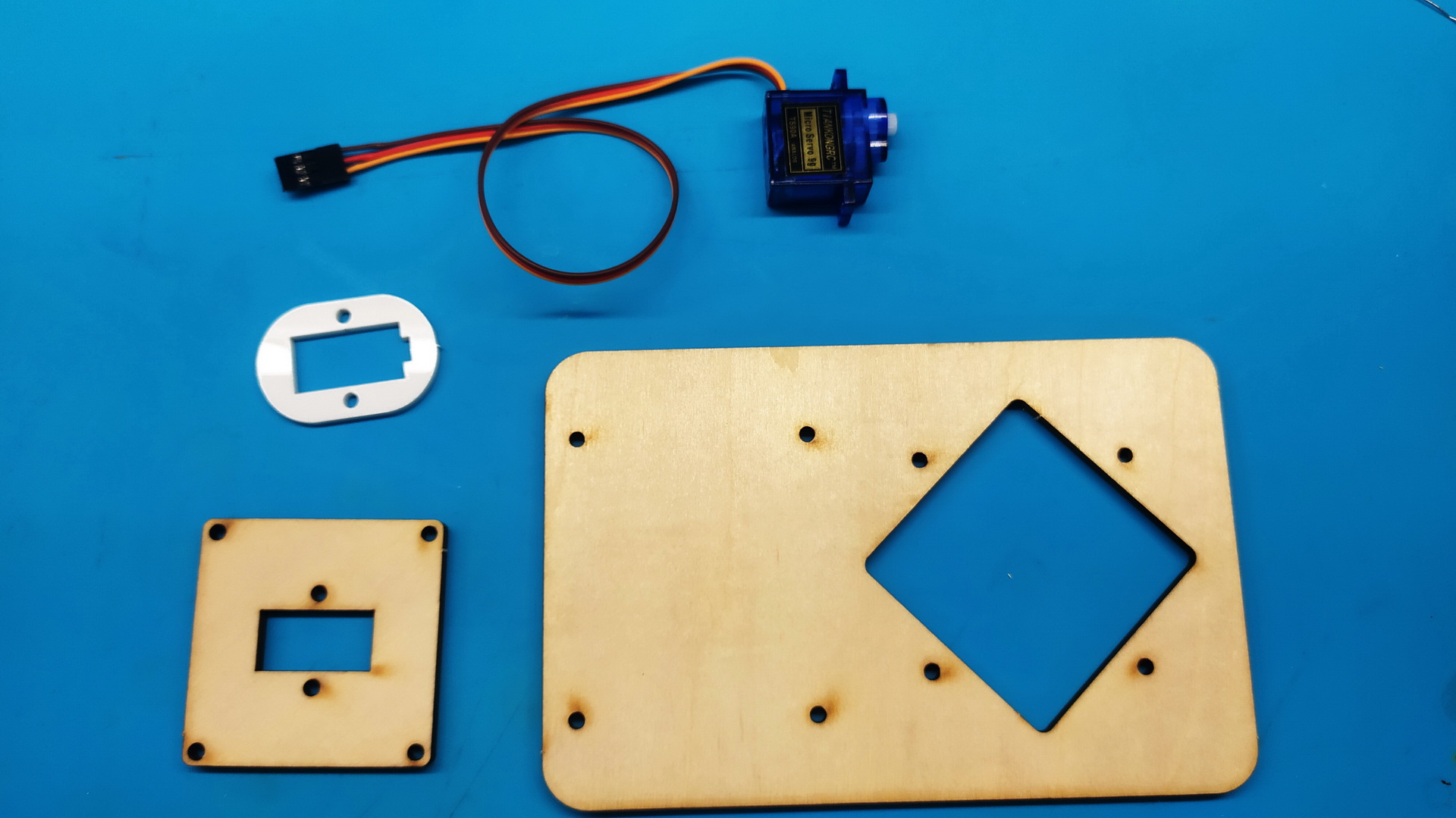

Необходимые детали: сервомотор с планкой крепления, площадку основания (самая большая деталь) и опору двигателя.

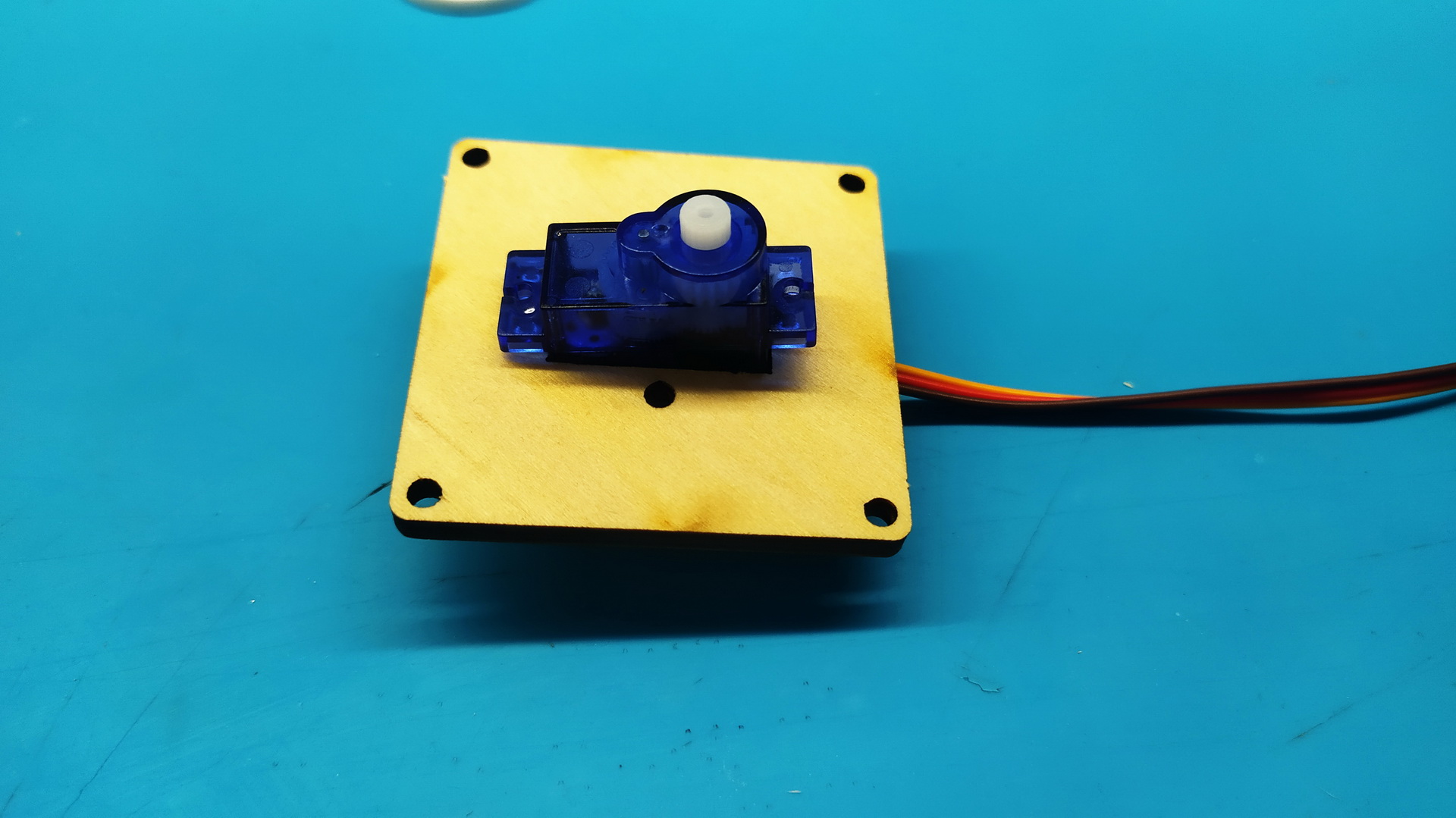

Устанавливаем сервомотор на опору.

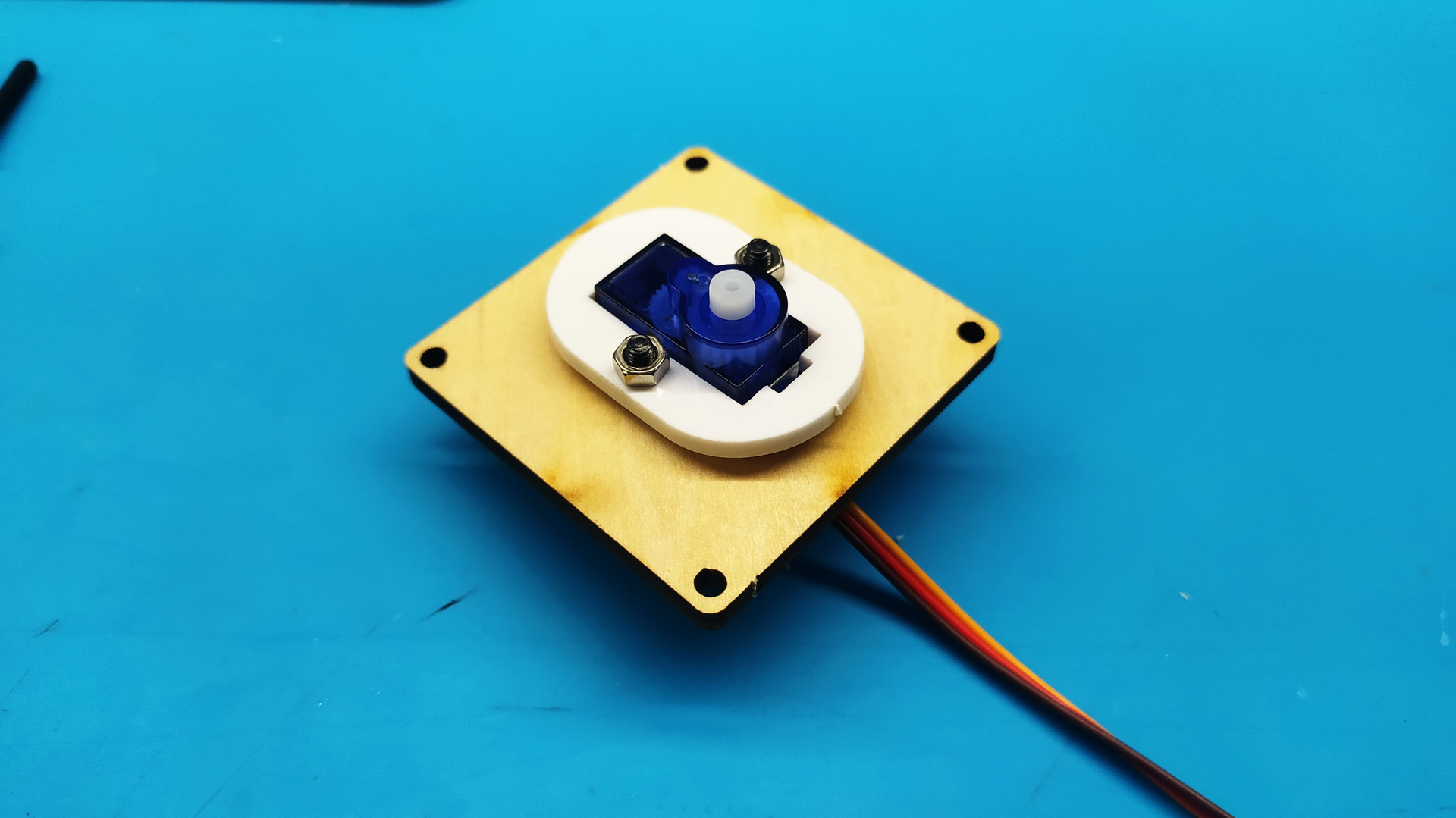

Сверху надеваем планку крепления. Вставляем винты в отверстия по бокам планки и закручиваем гайки.

Предупреждение

Слишком сильно гайки не следует закручивать, иначе детали могут лопнуть.

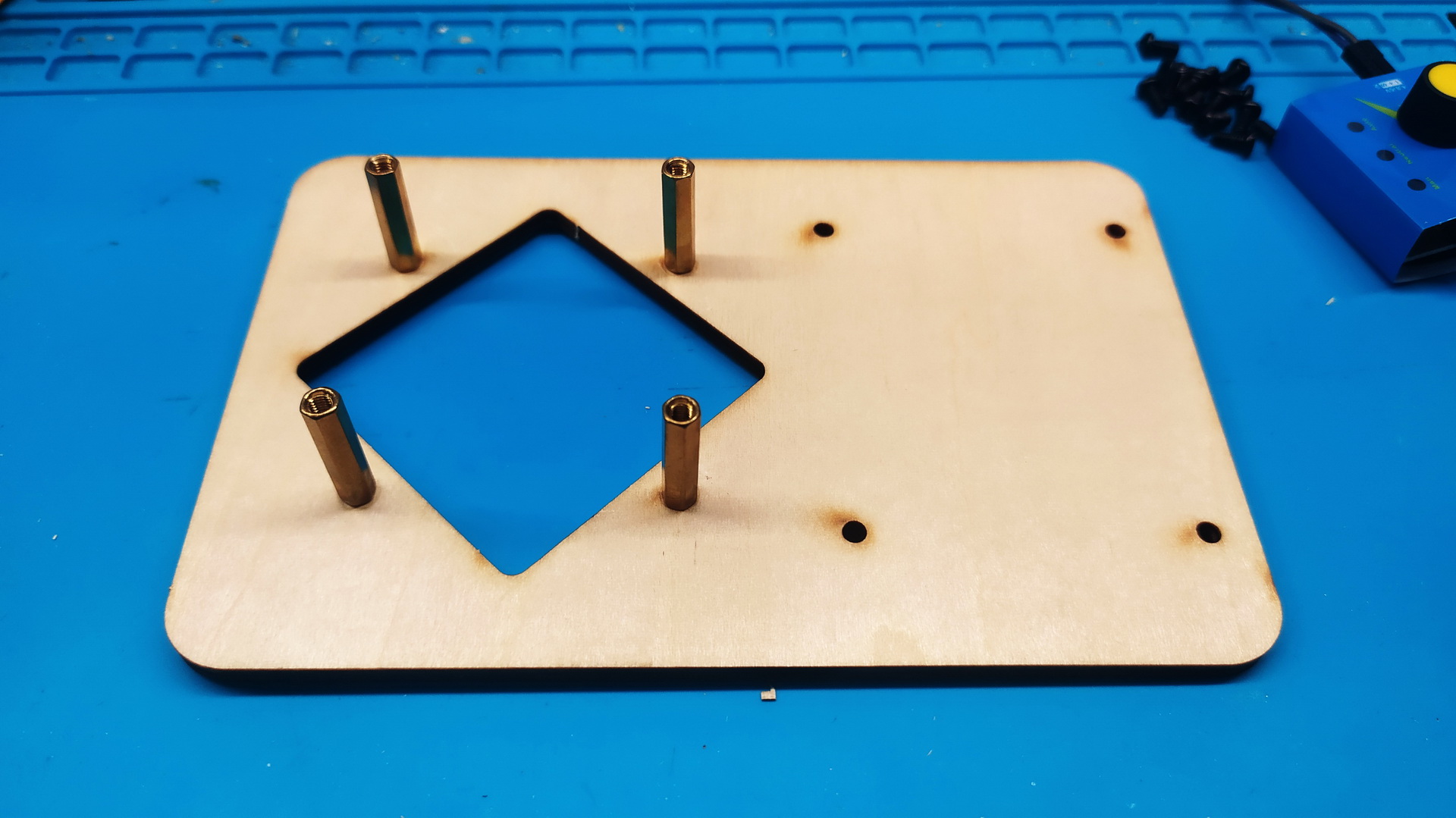

Устанавливаем латунные стойки, с нижней стороны вкручиваем винты М3*6.

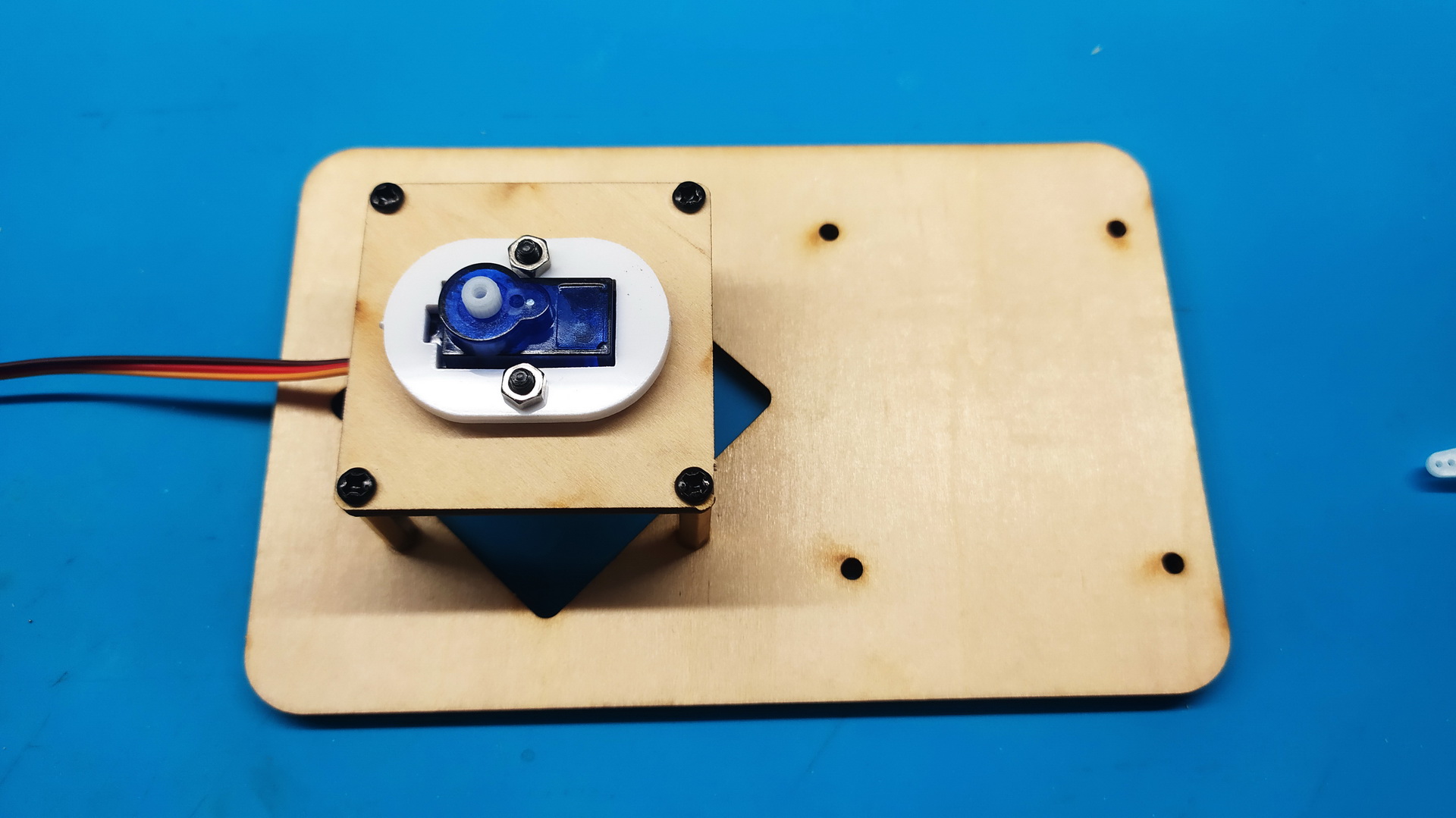

Сверху ставим опору с сервомотором и закручиваем винты.

Левая половина корпуса

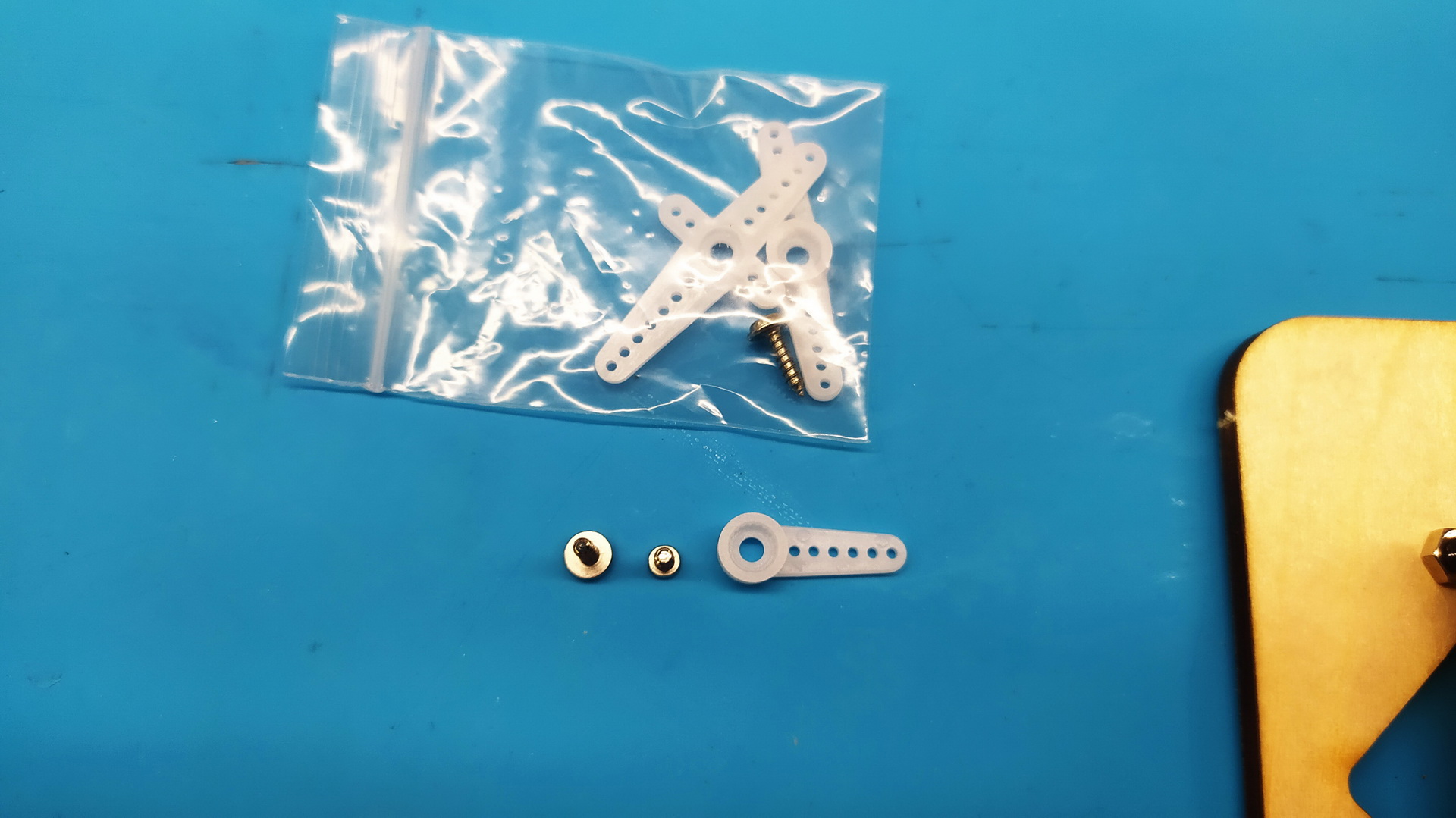

К каждому сервоприводу идет маленький пакетик с набором крепежа для него. Достаем из него маленькое пластиковое плечо, винтик и саморез.

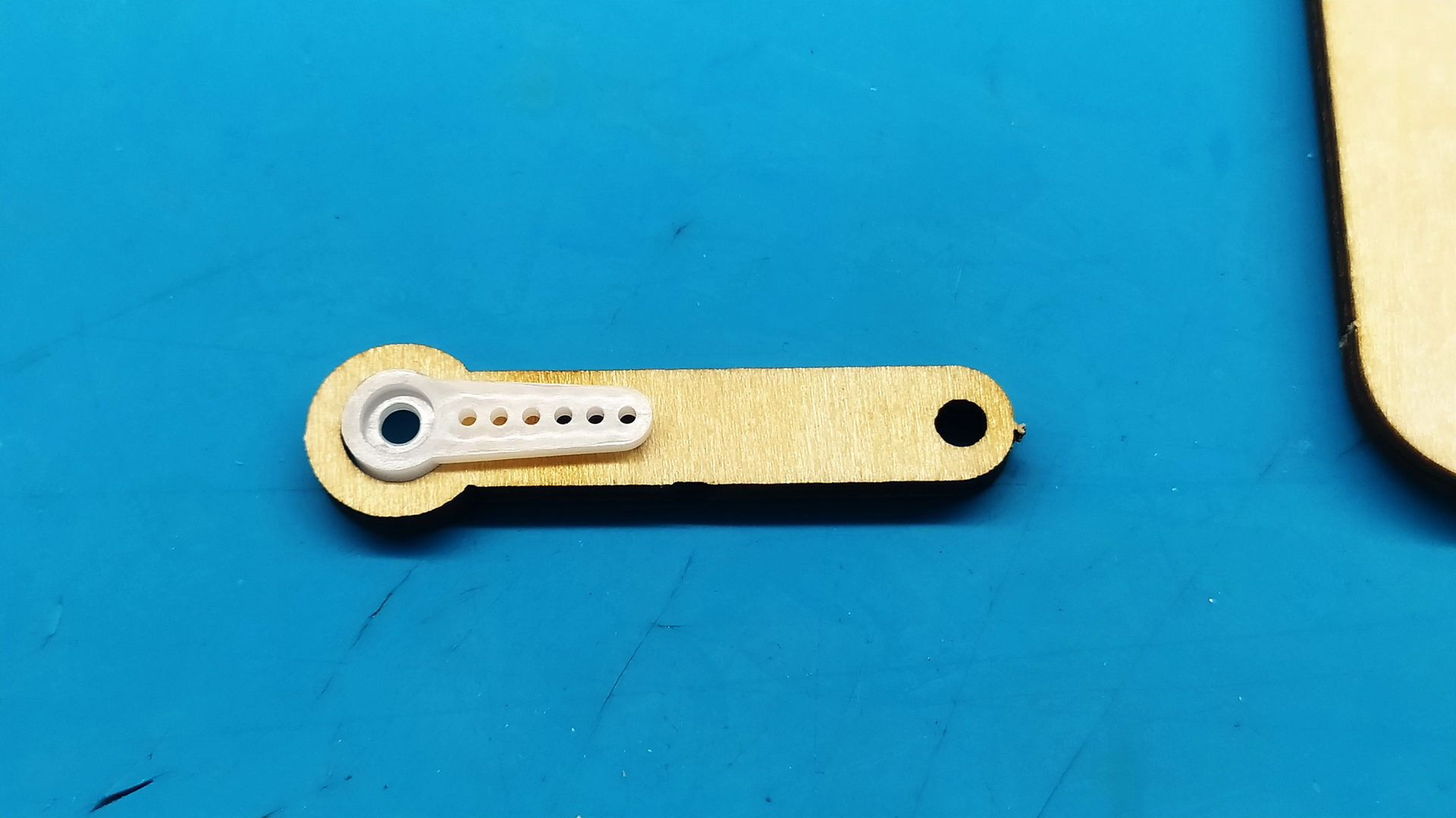

Вставляем пластиковое плечо в фанерную деталь ТЛ1 системы тяг.

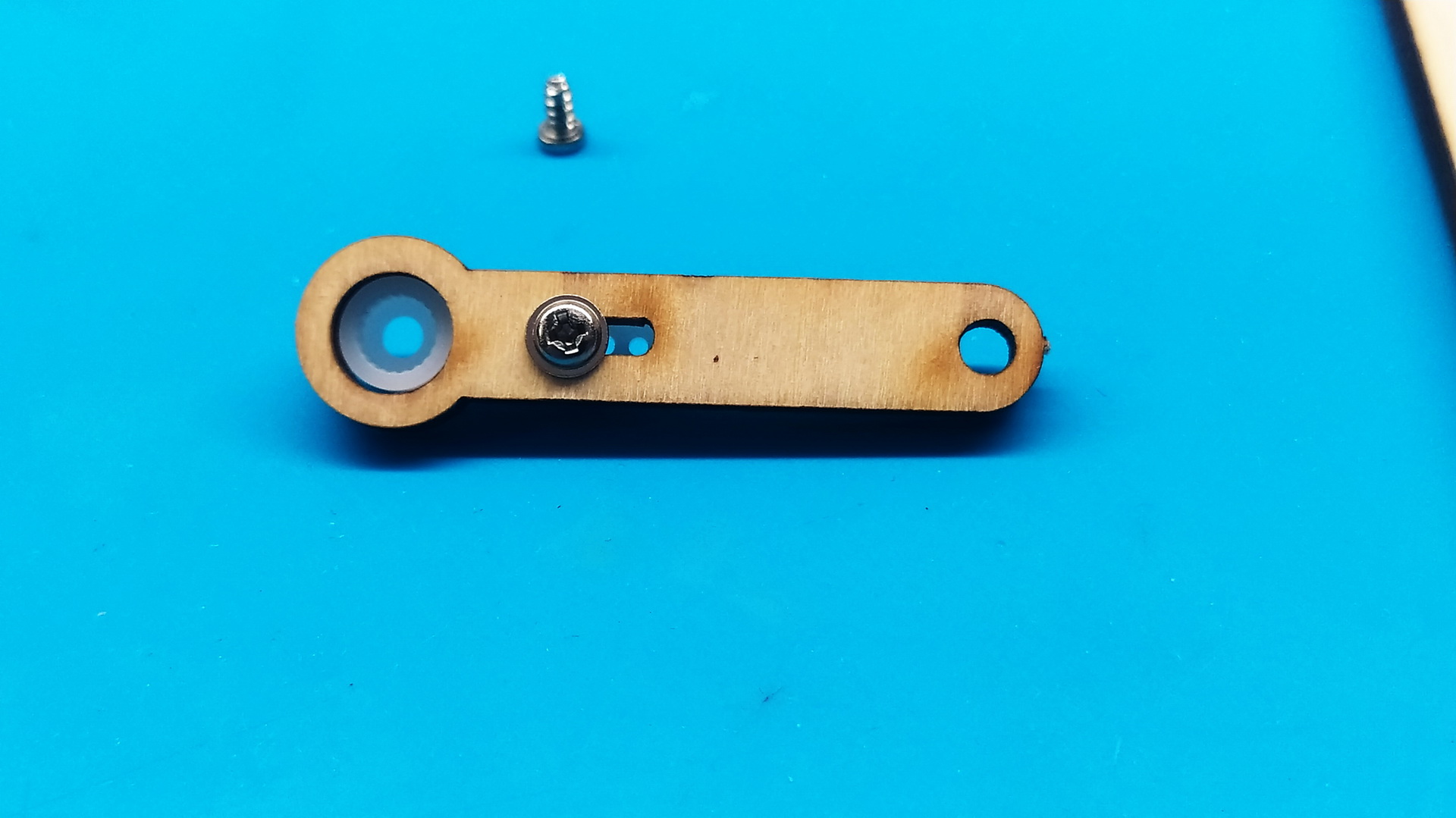

Через отверстие в фанерной детали видны отверстия в пластиковом плече. Саморез нужно вкрутить в одно из этих отверстий.

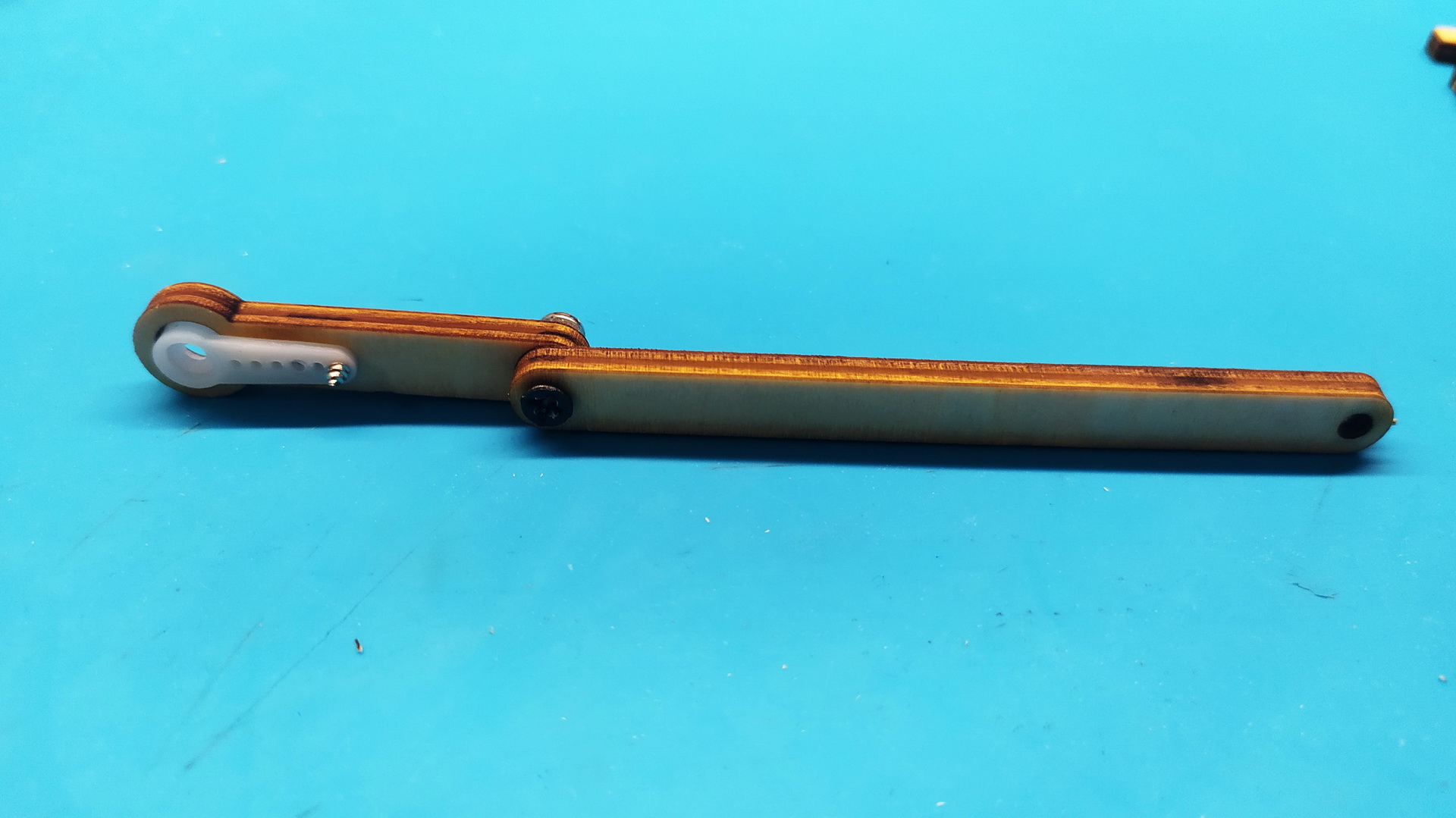

Берем из набора следующую деталь тяги — ТЛ2 и соединяем их вместе при помощи винта и самоконтрящейся гайки. После затягивания гайки, детали должны свободно вращаться относительно друг друга.

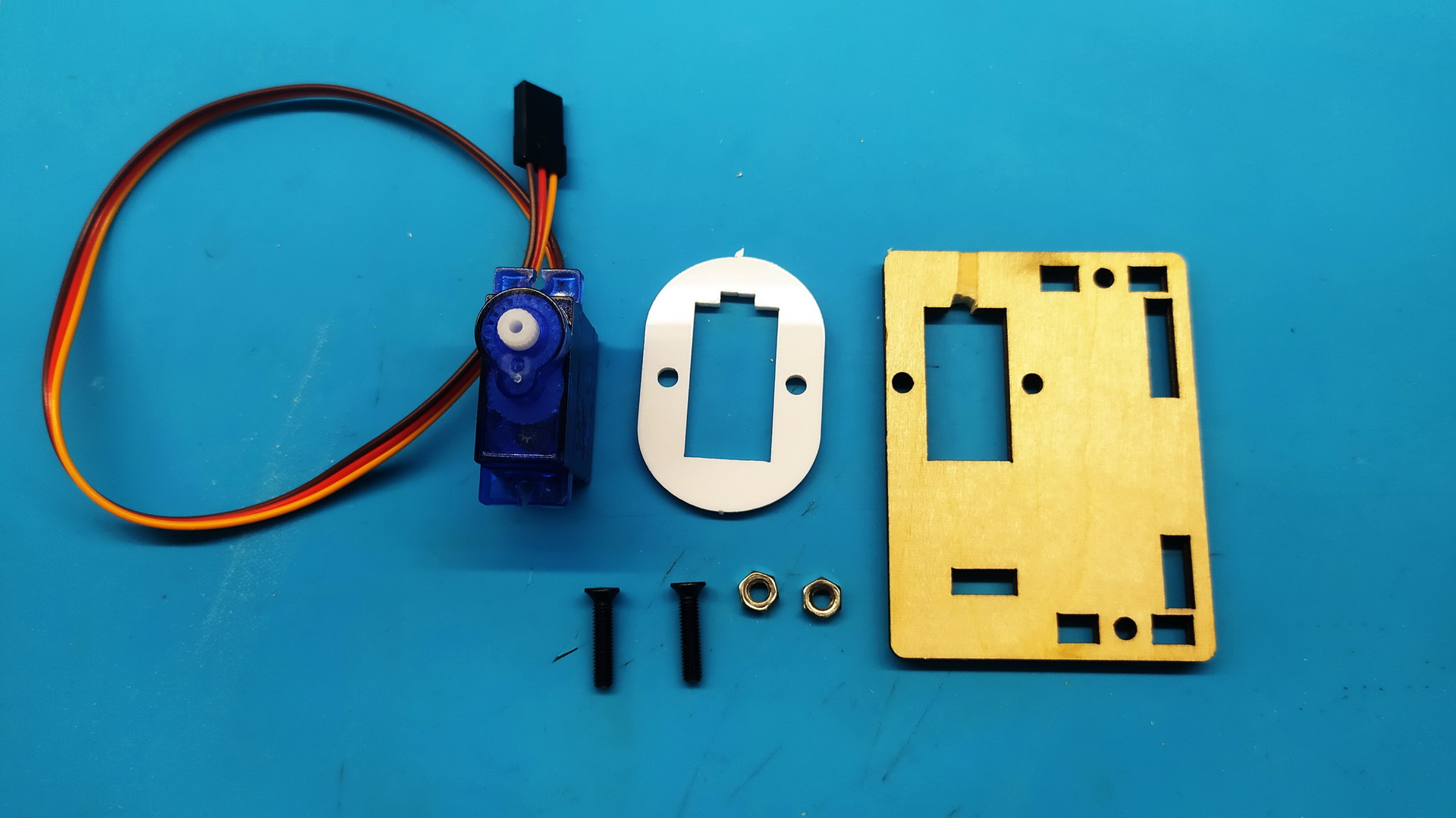

Теперь берем детали боковой панели, изображенные на фото: сервомотор с планкой крепления, левая панель корпуса КЛ, два винта и две гайки.

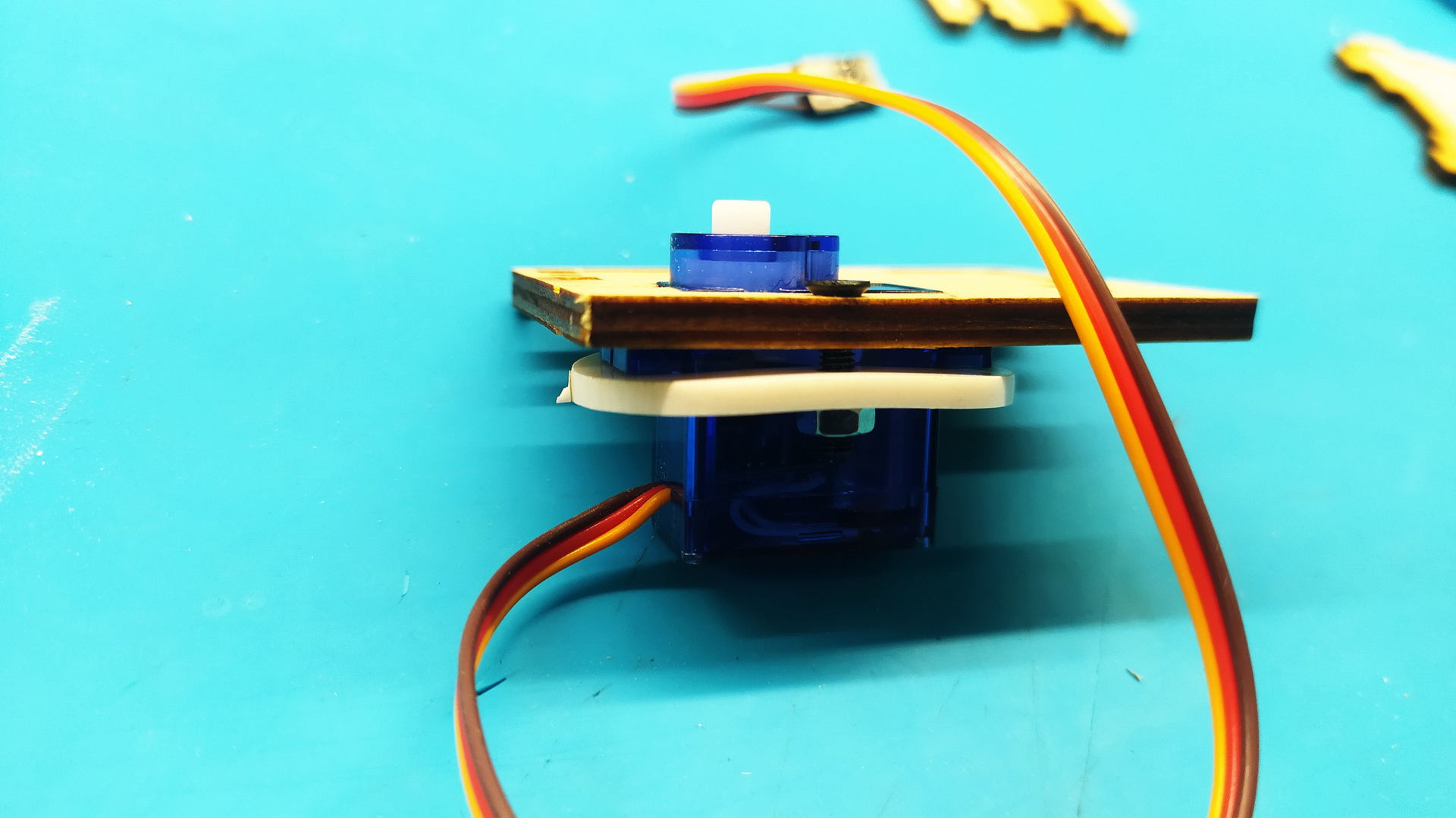

Ставим сервомотор на боковую панель по знакомой нам схеме.

Важно

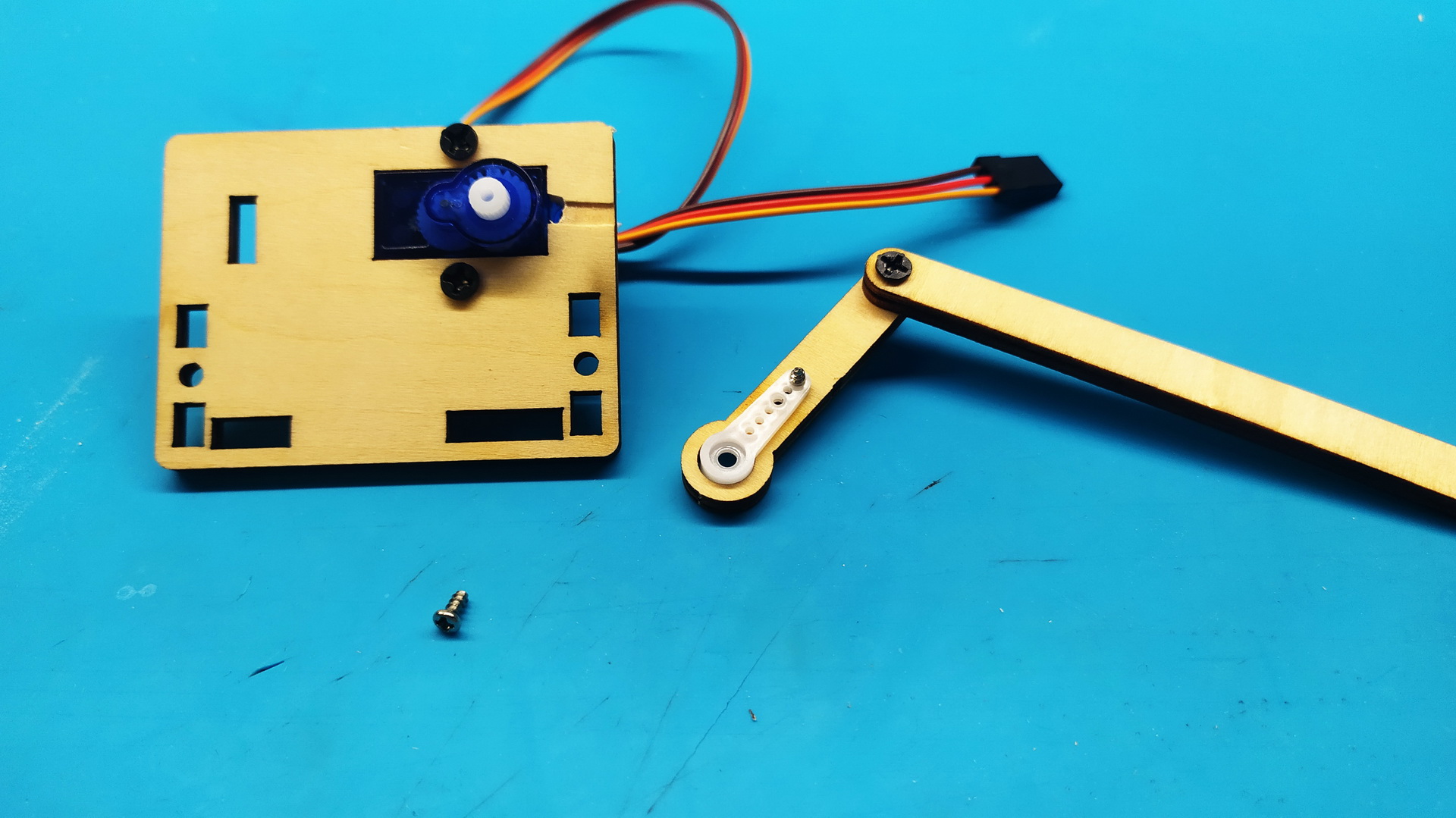

Убедимся, что сервомотор установлен так, что его шестерня находится ближе к правому краю детали.

Насаживаем конструкцию из двух тяг так, чтобы деталь ТЛ1 оказалась параллельной основанию робота.

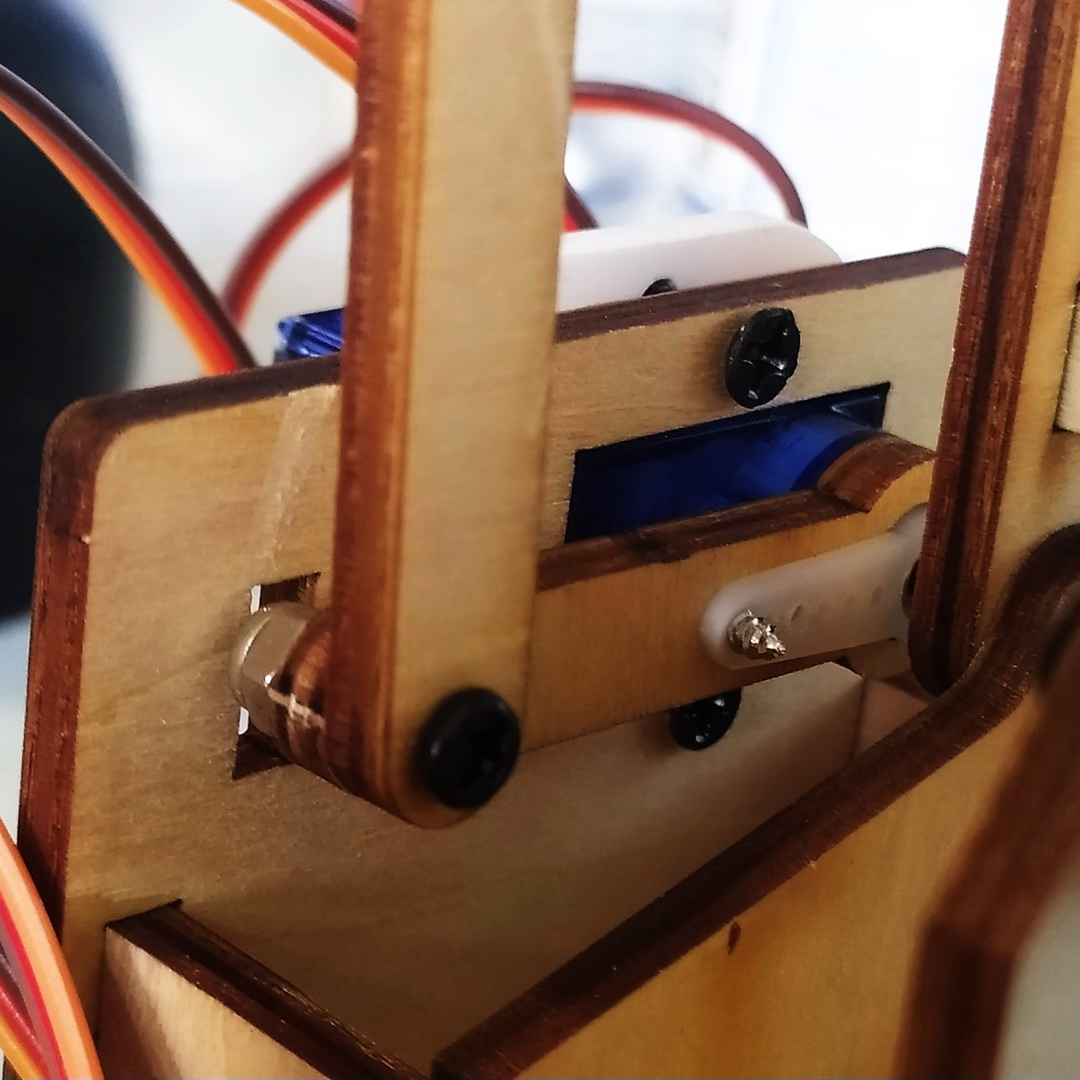

Левая половина манипулятора собрана.

Правая половина корпуса

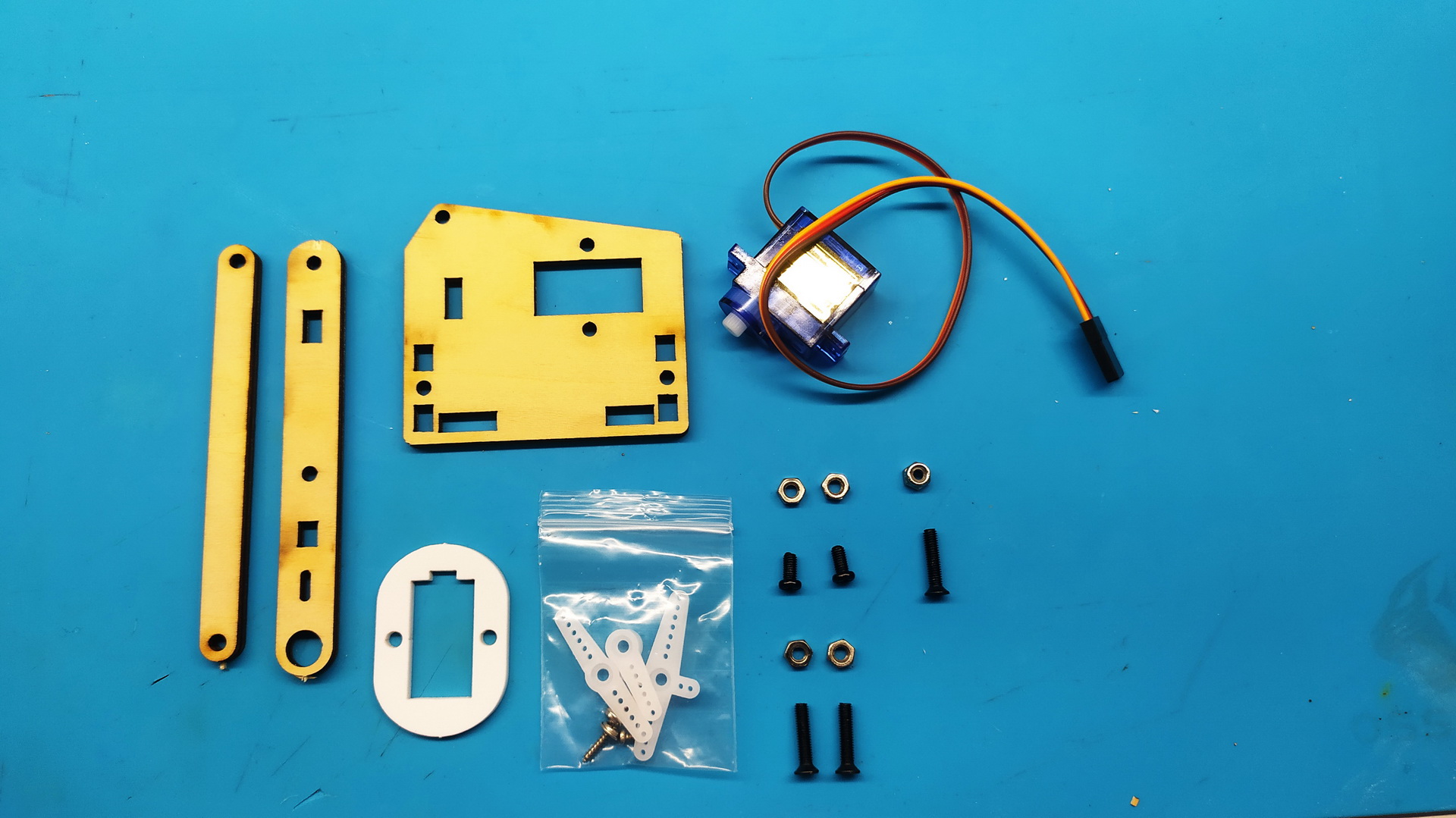

Подготавливаем необходимые элементы: сервомотор с планкой крепления, правая панель корпуса КП (самая большая деталь), тяга правая ТП1 и правая же часть первого плеча — П1П.

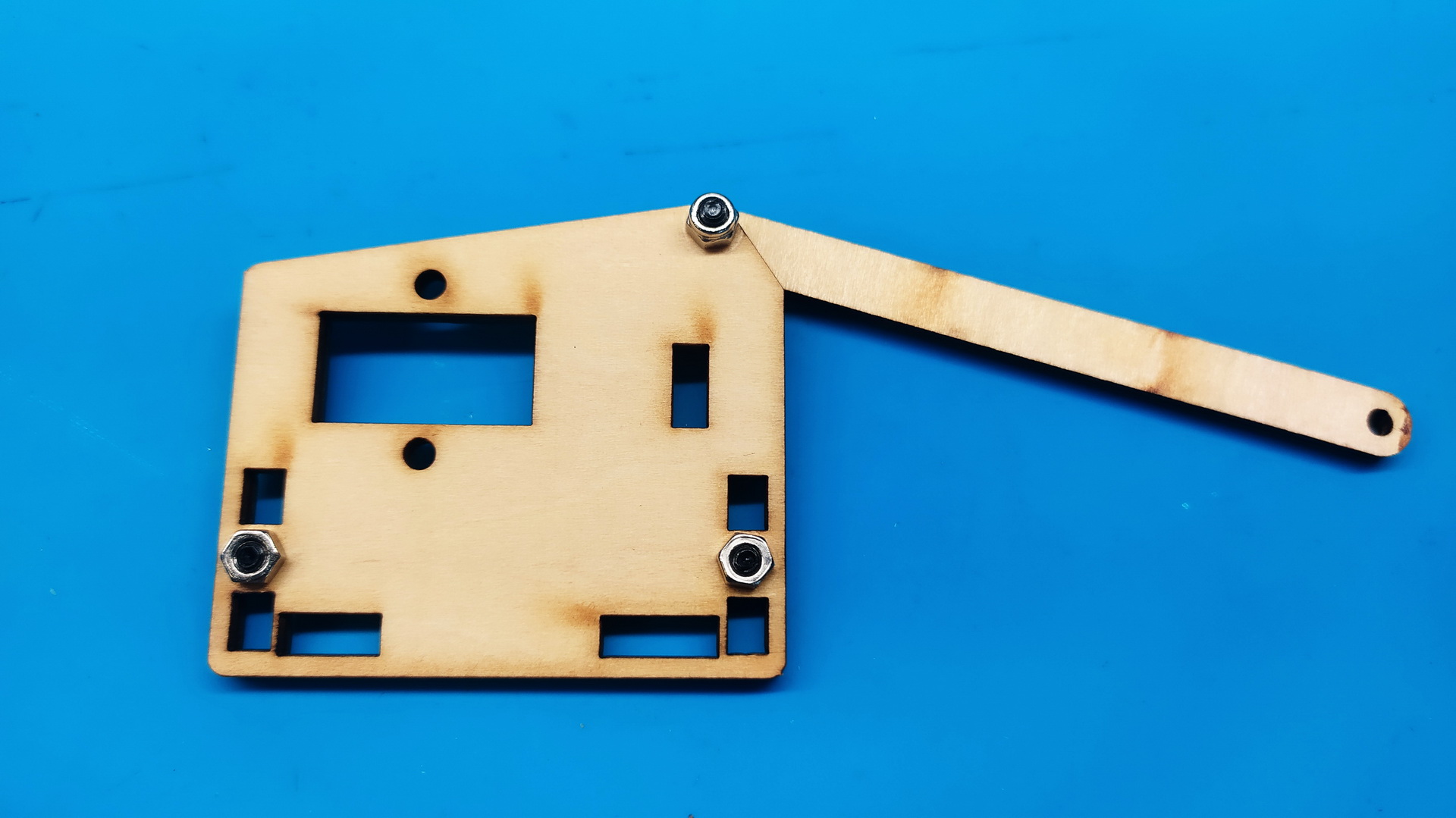

Устанавливаем элемент тяги ТП1. Не забываем, что затягивать «на смерть» не нужно.

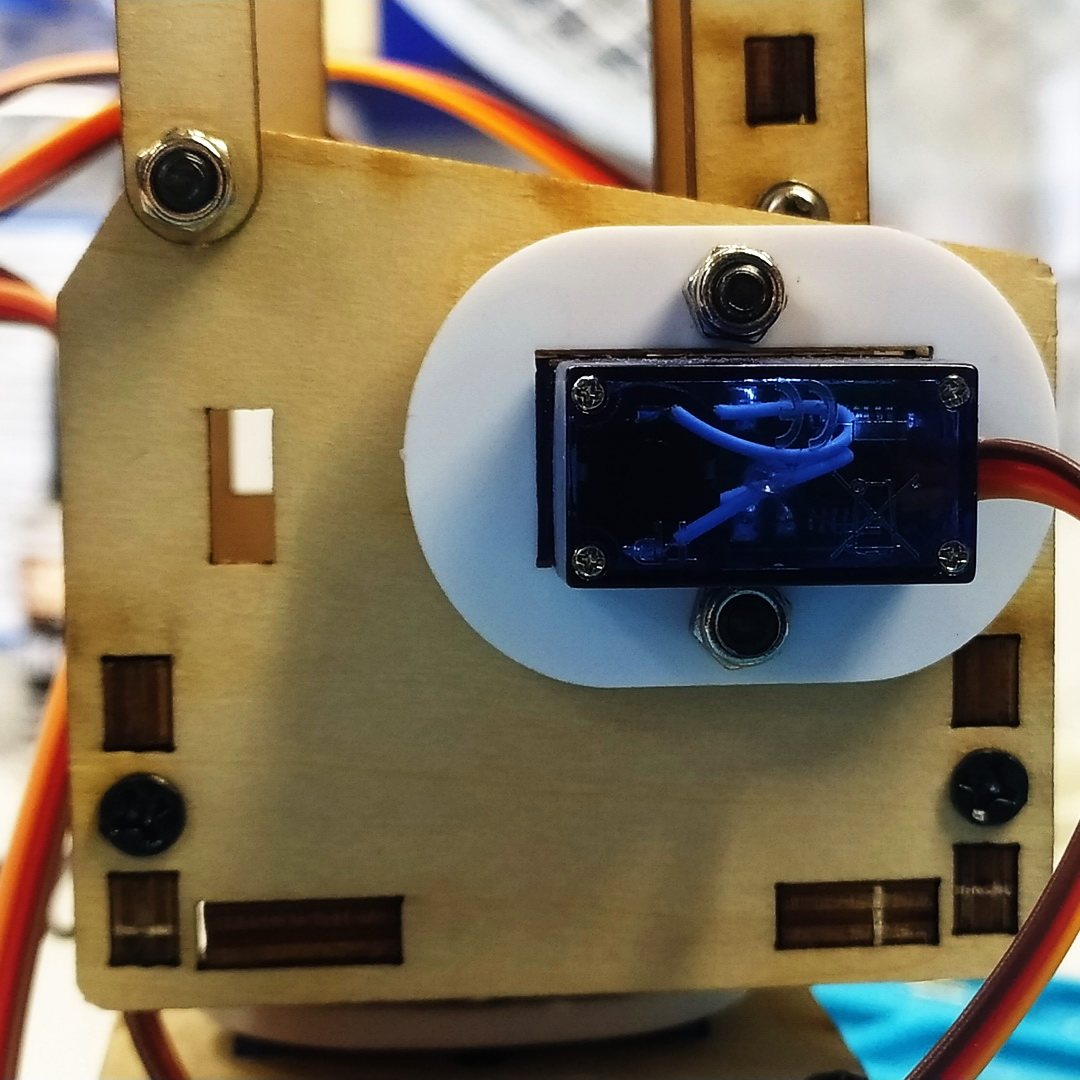

Устанавливаем сервомотор. С обратной стороны это должно выглядеть так.

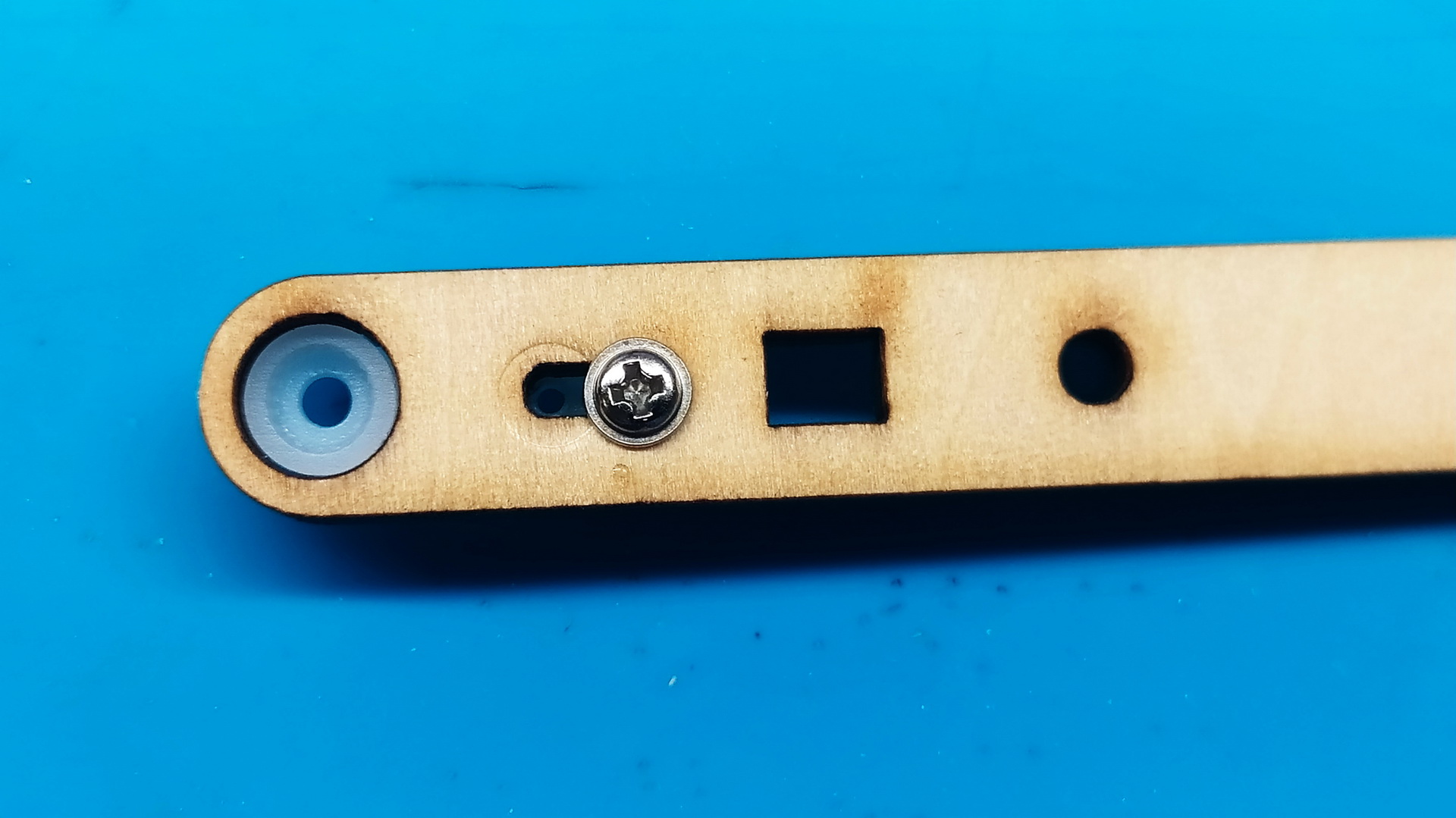

Закрепляем плечо сервомотора на детали П1П.

Важно

Насаживаем деталь на шестерню двигателя так, чтобы деталь встала строго вертикально, под 90 градусов к детали ТЛ1.

Центральная часть корпуса

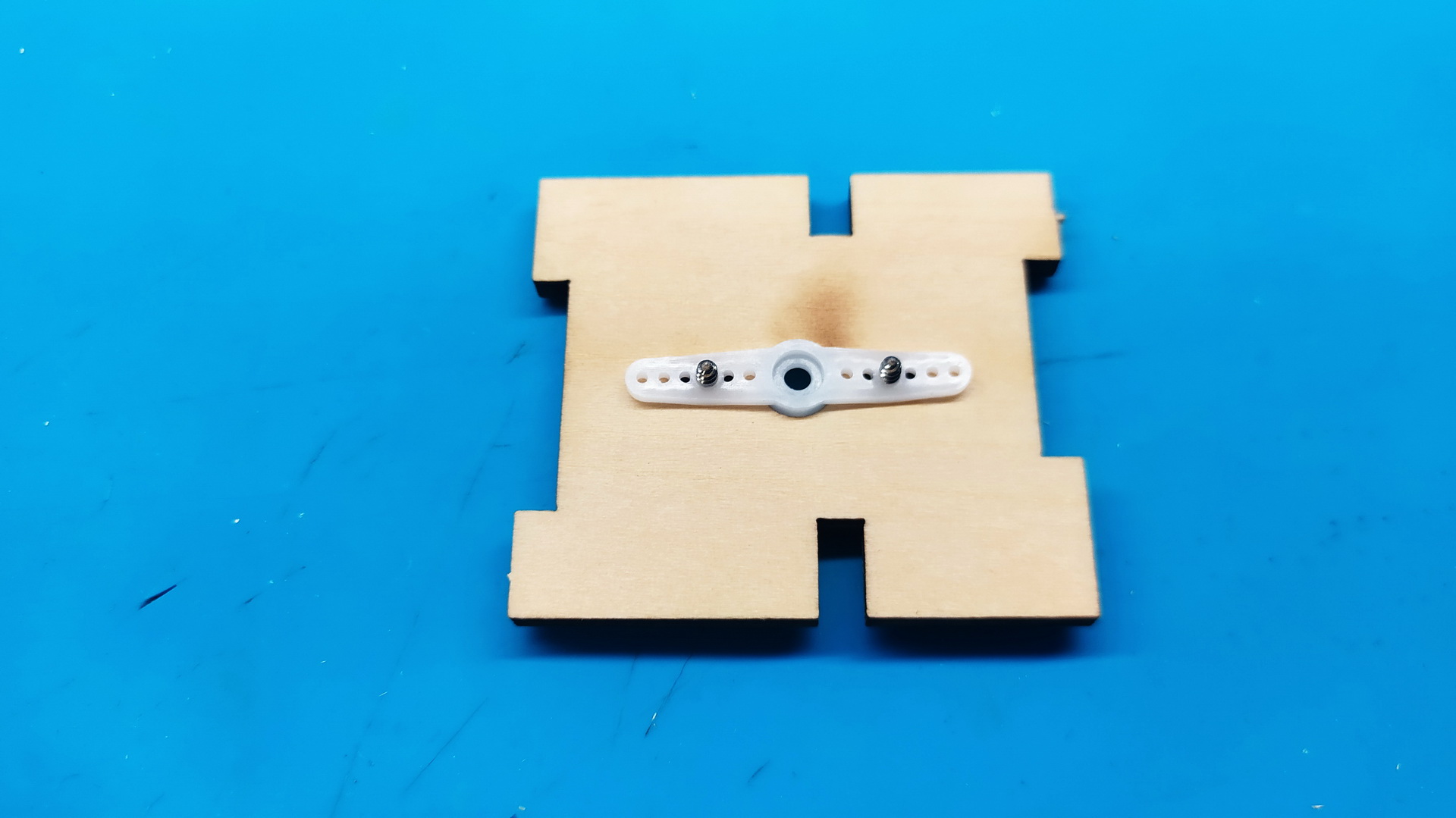

В нижнюю панель корпуса КН устанавливаем плечо сервомотора.

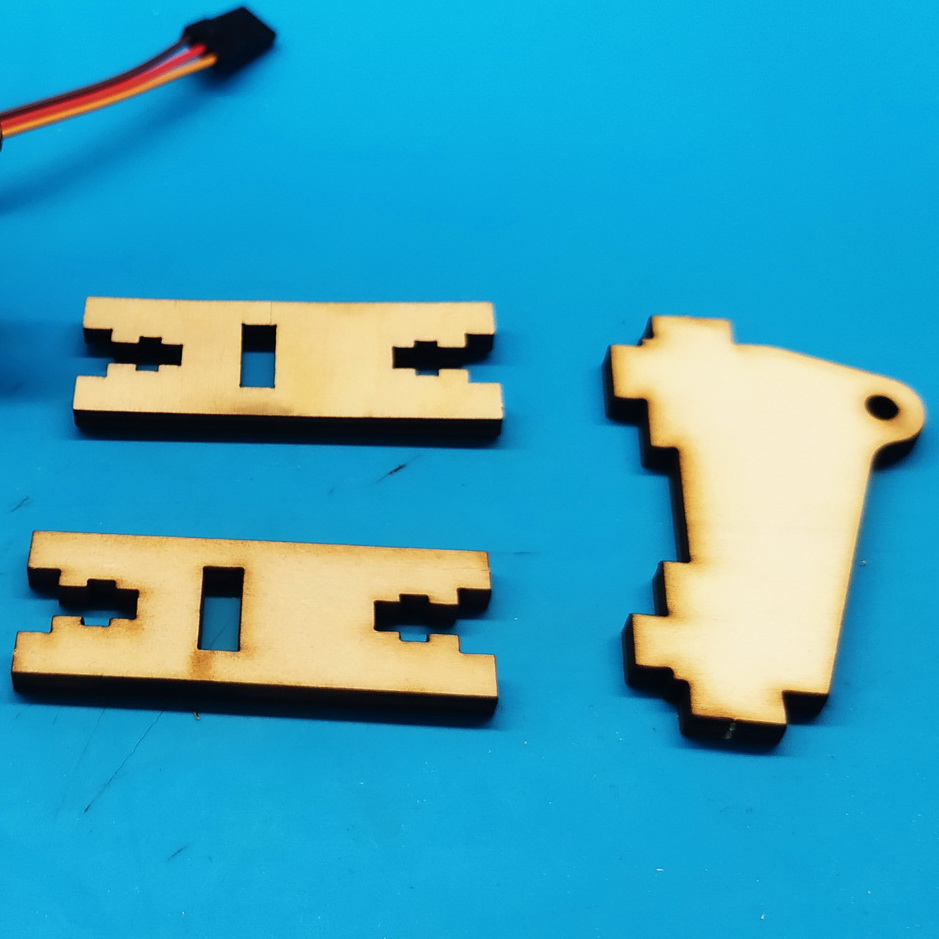

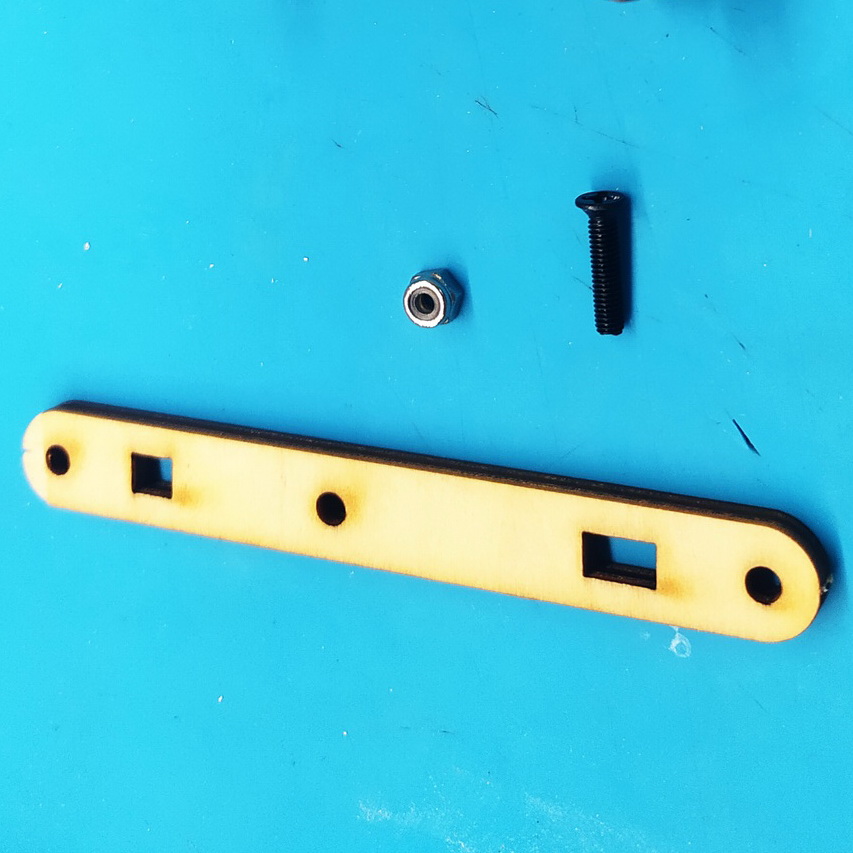

Далее, нам нужно будет соединить левую и правую половину корпуса с помощью ребер жесткости КЖ. А в центре корпуса установим переборку КР, к которой будет крепиться левая часть первого плеча П1Л.

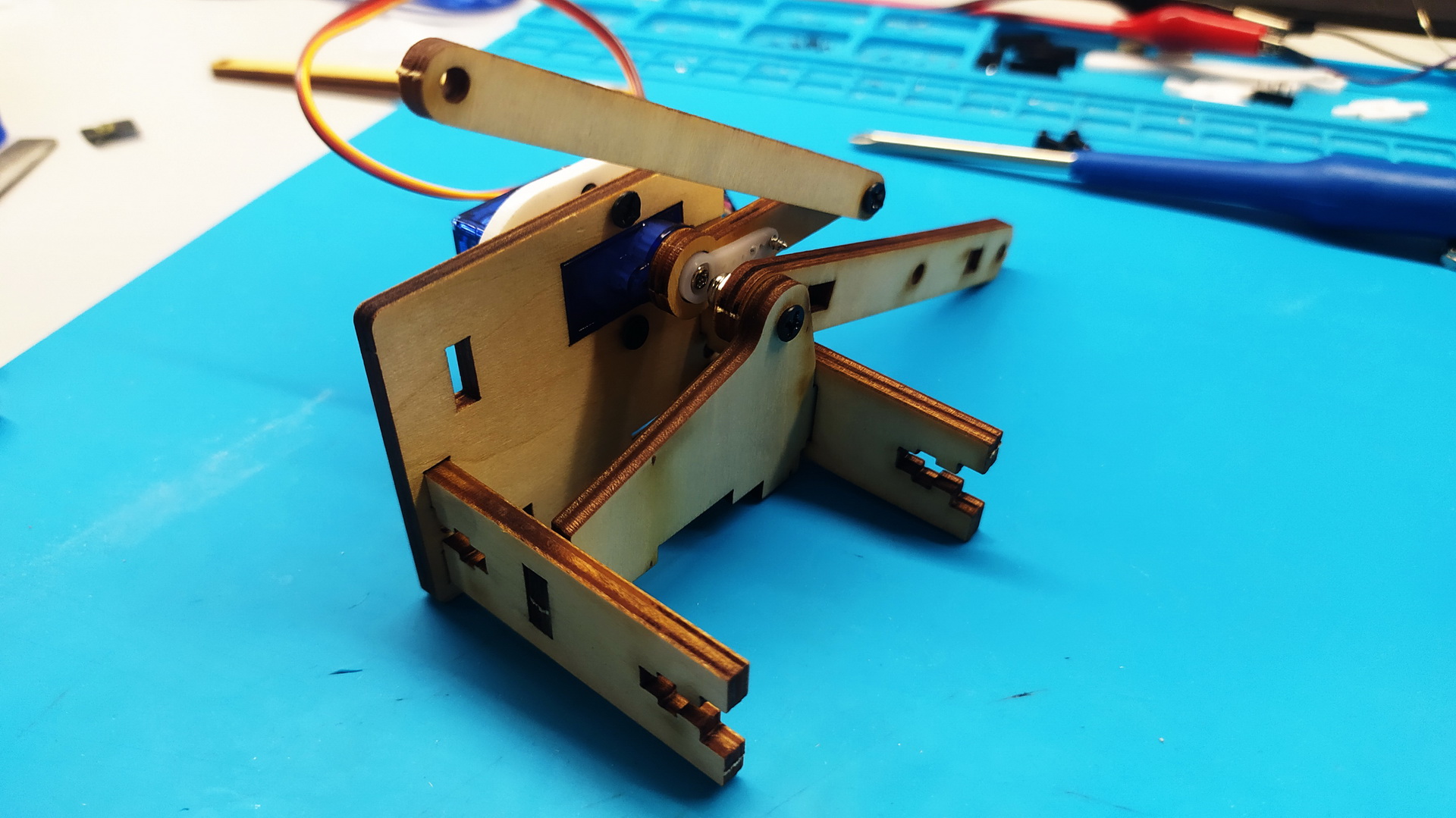

Собираем из указанных деталей корпус манипулятора.

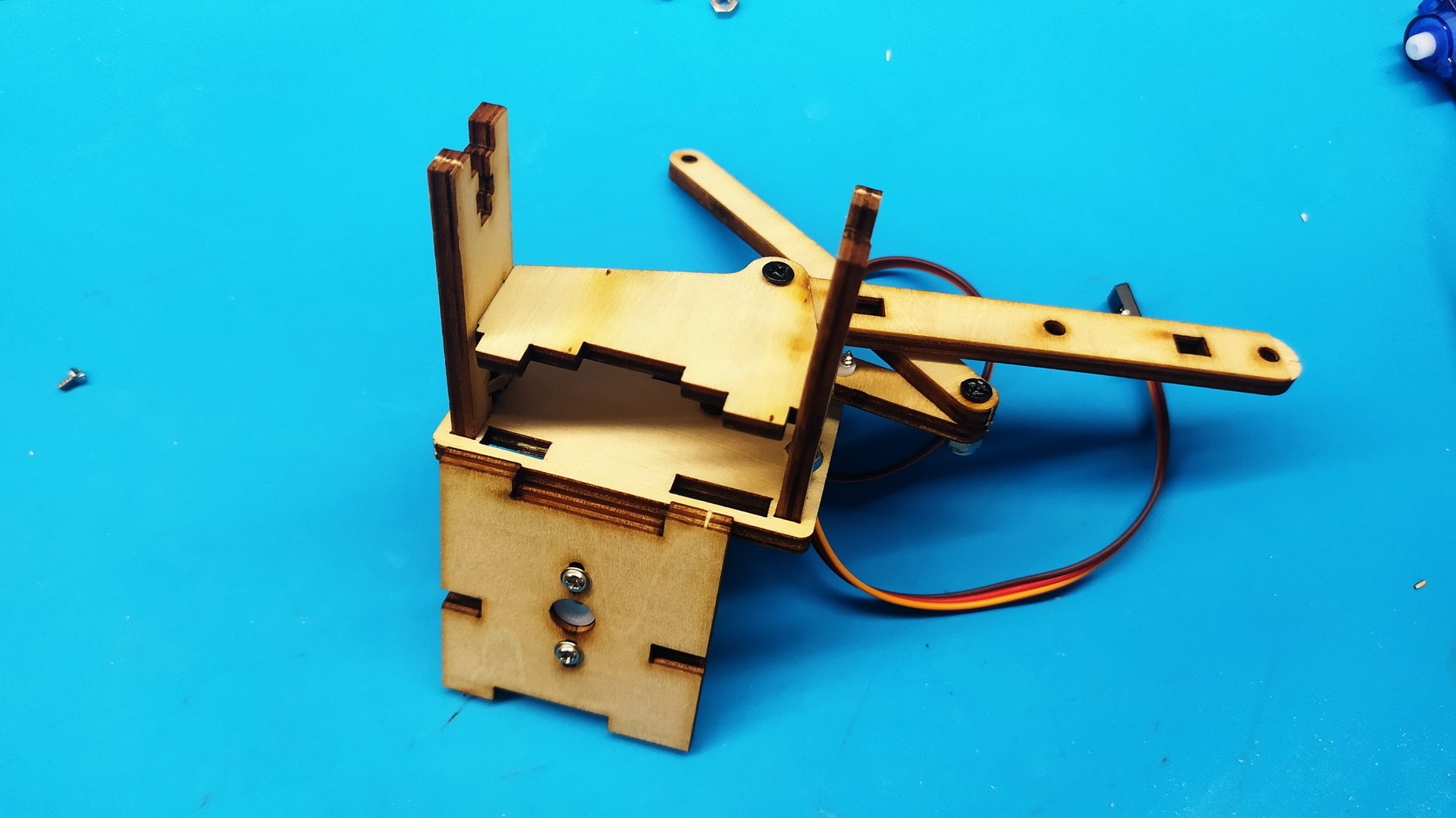

Поворачиваем получающуюся коробочку на бок и вставляем снизу панель КН.

Должно получиться так:

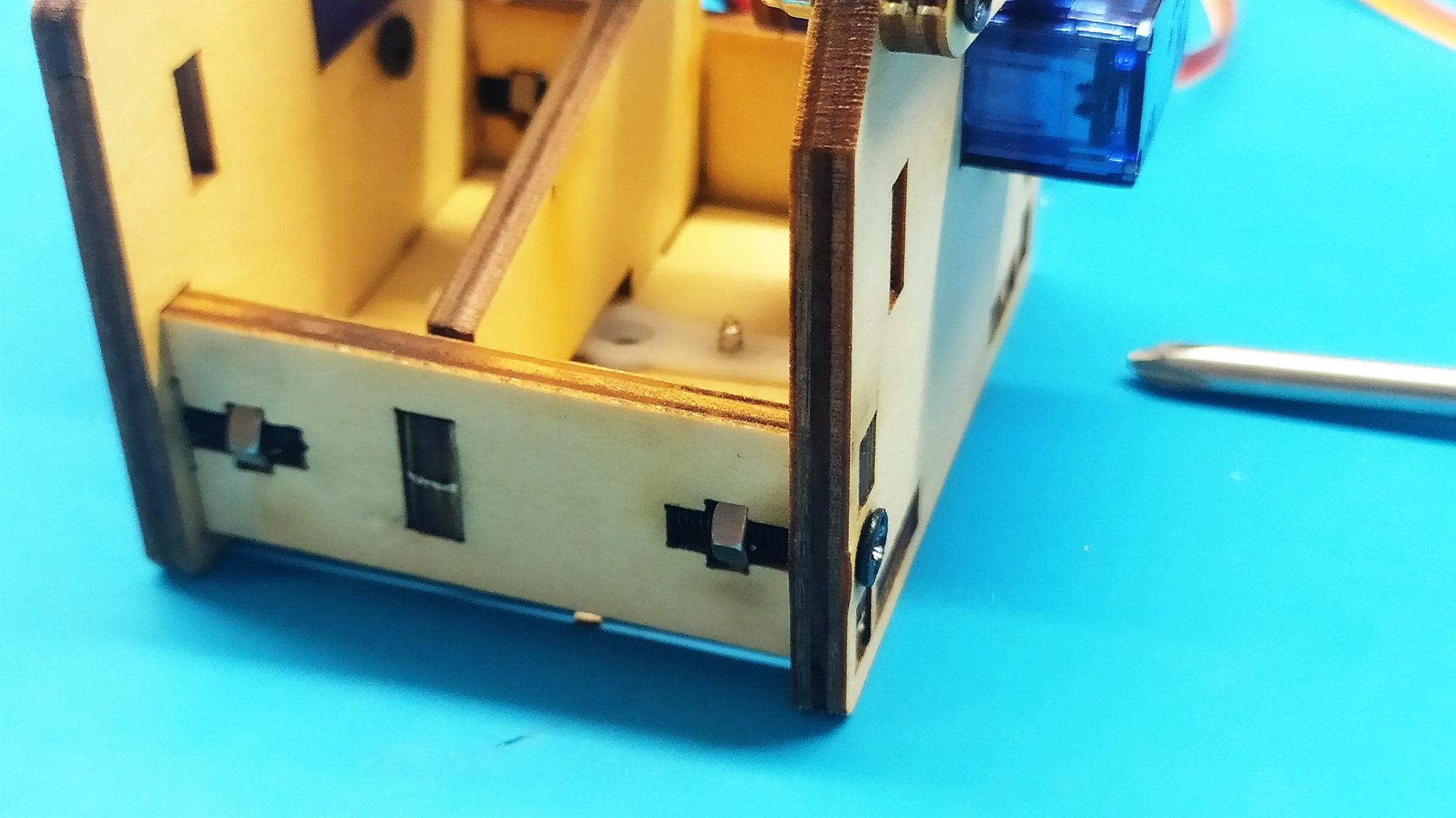

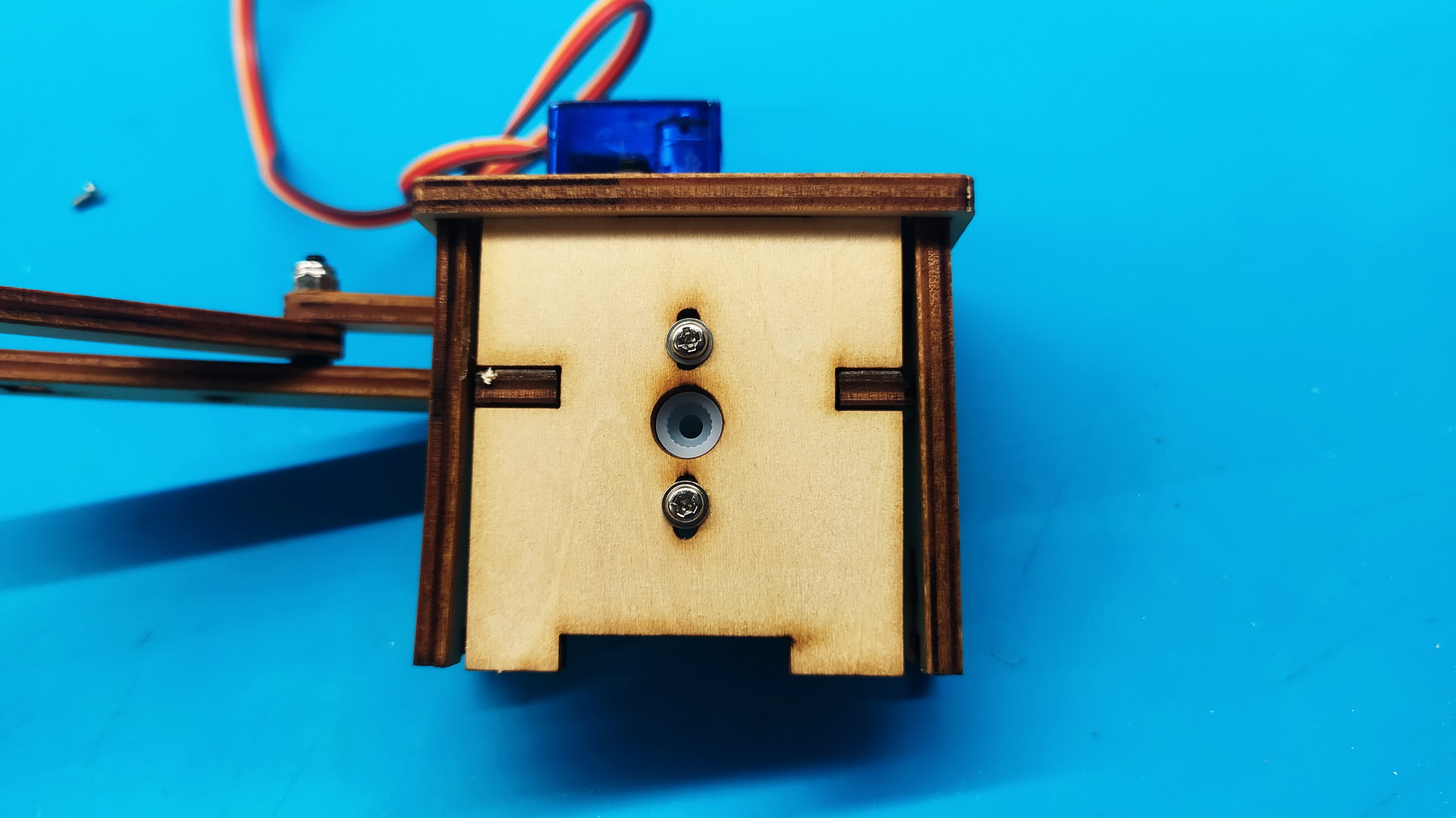

Аналогичным образом устанавливаем правую панель корпуса КП. Стягиваем половинки и центральную переборку с помощью гаек которые располагаются в углублениях в стенках и винтов которые вставляются через боковые стороны манипулятора.

Сборка плечей

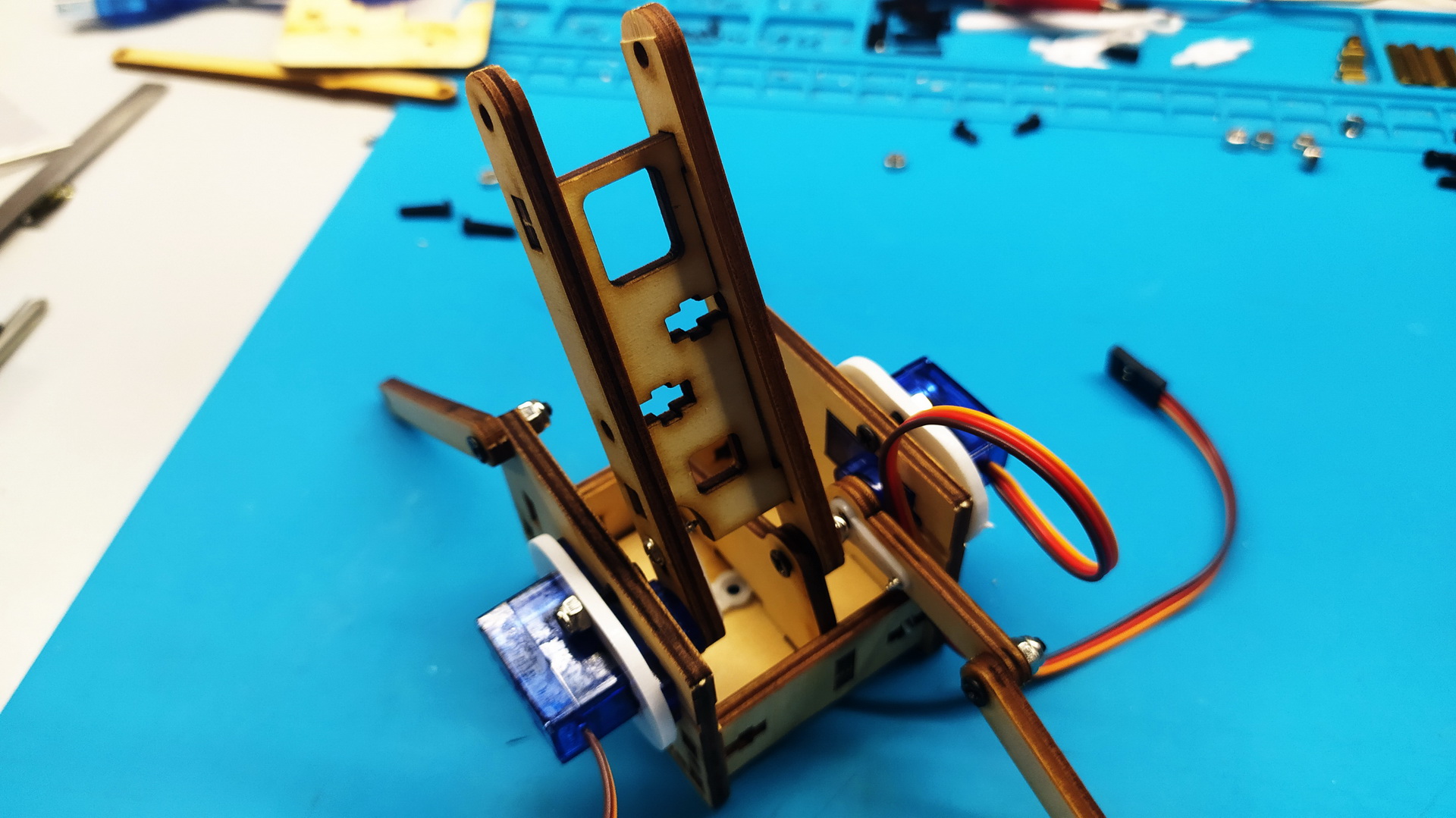

Поворачиваем элементы первого плеча так, чтобы они оказались параллельными друг другу, затем соединяем их ребром жесткости. Фиксируем на винты также, как и половинки манипулятора.

Собираем второе плечо робота и соединяем его с первым. При этом используем детали: левая часть второго плеча П2Л (самая длинная деталь), шарнирный узел тяг второго плеча ШУ (треугольник), правая часть второго плеча П2П и вторая правая тяга ТП2.

Сборка схвата

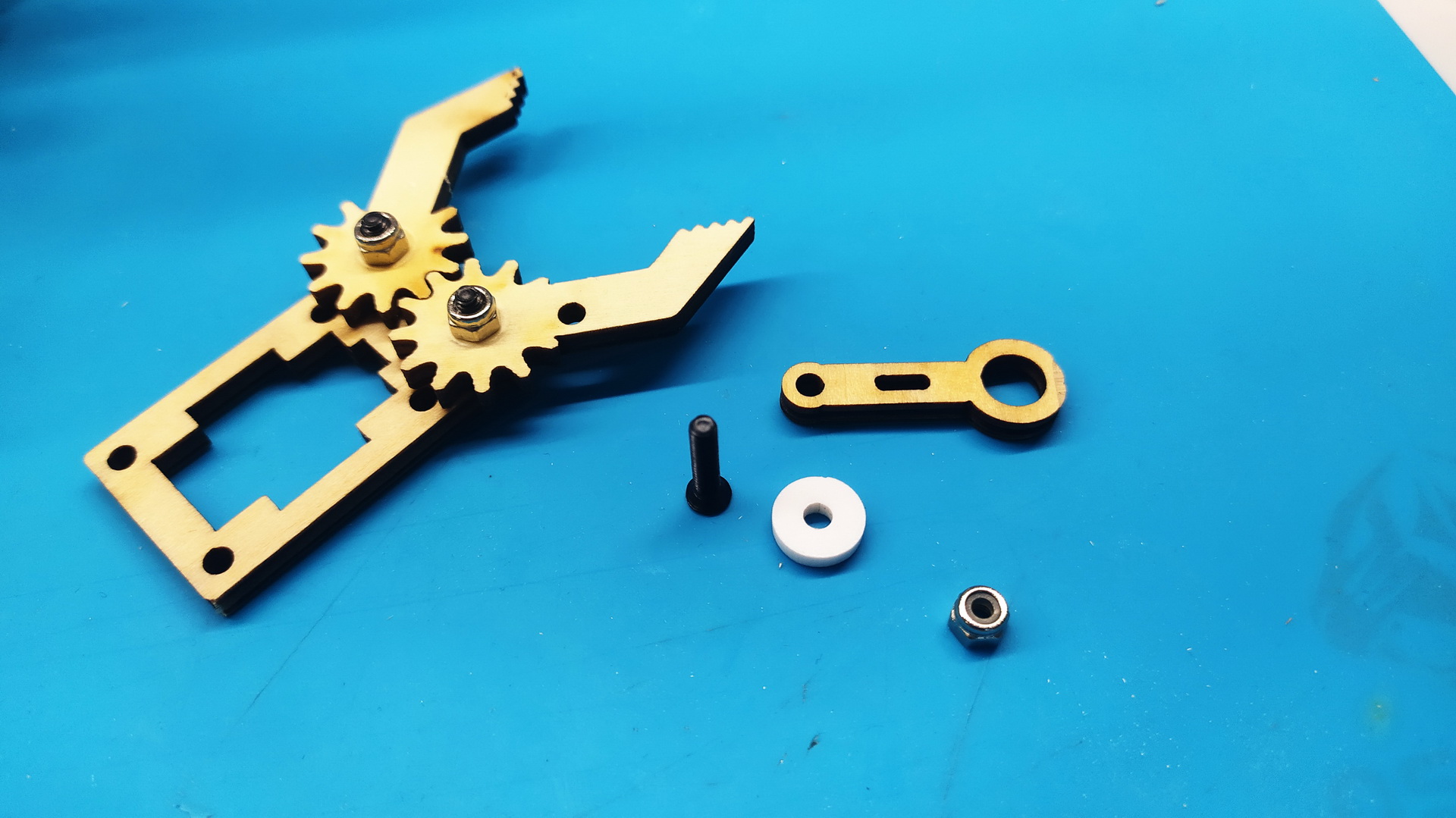

В одну из рамок механизма схвата, в два крайних отверстия вставляем два винта М3*12. Надеваем на них «клешни» и затягиваем гайки.

Совет

Туго затягивать не нужно, клешни должны свободно вращаться.

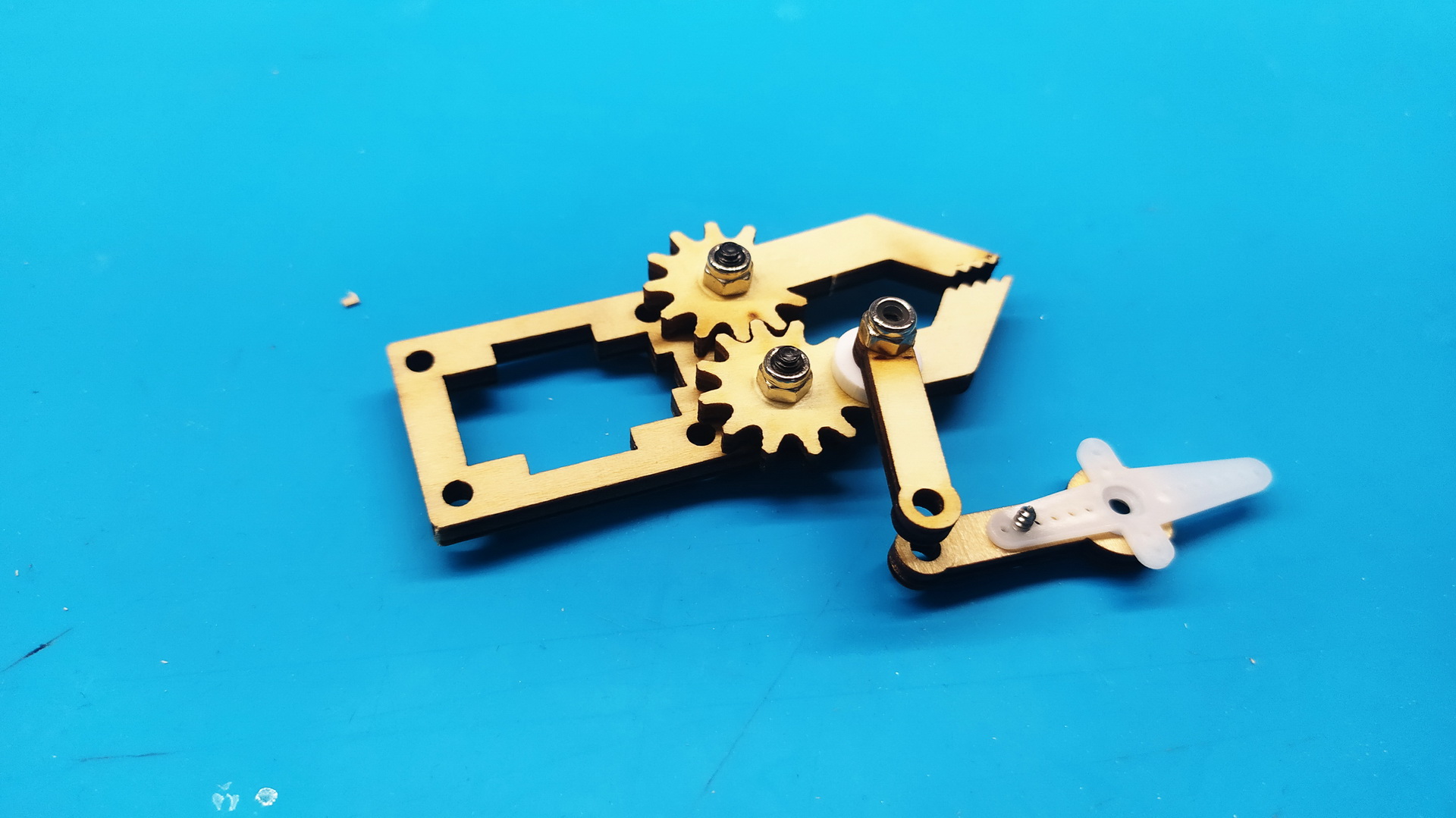

В одной из клешней есть отверстие. Вставляем в него винт, устанавливаем шайбу и штангу. Затягиваем гайку. Затем, устанавливаем плечо сервомотора.

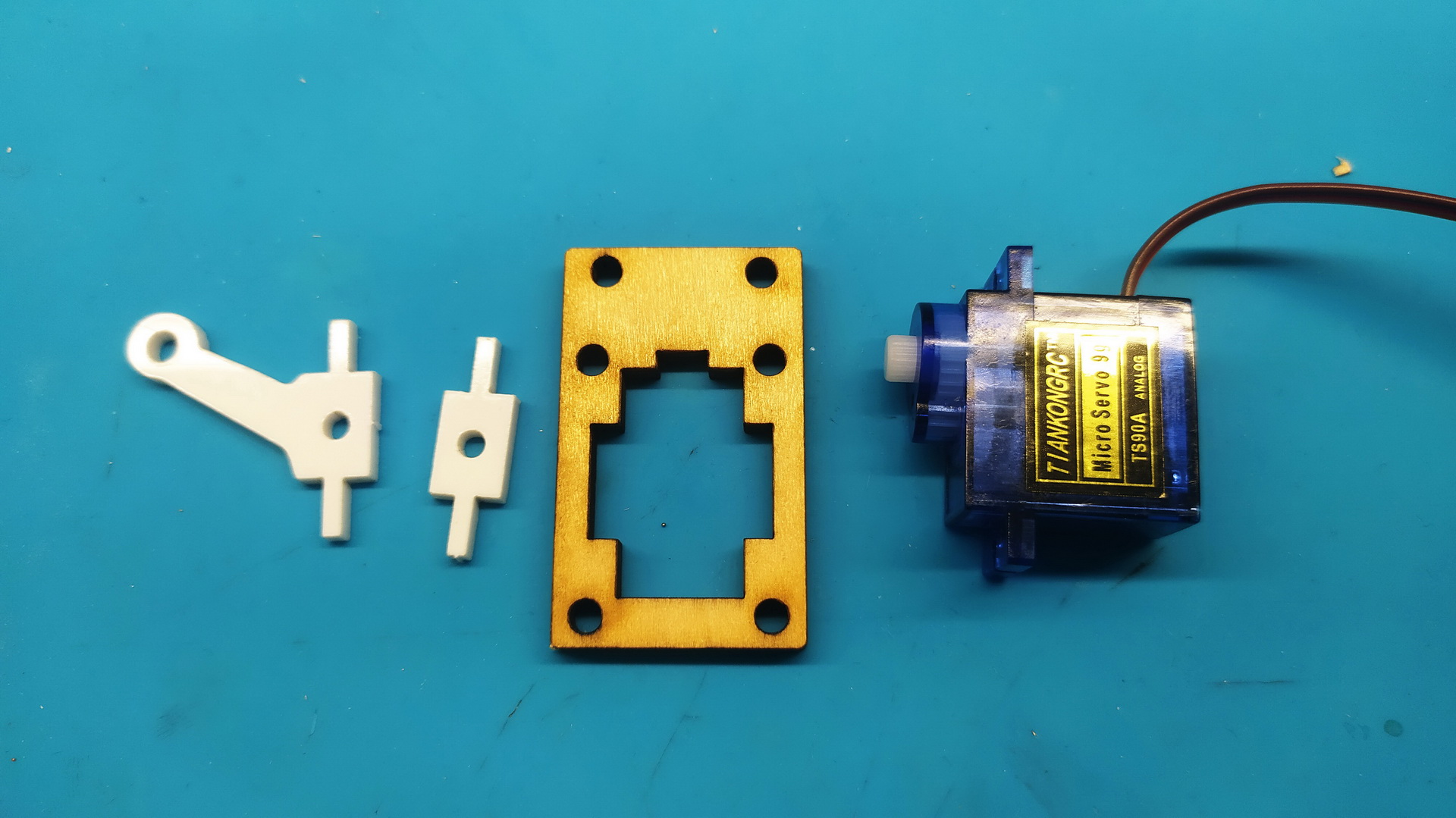

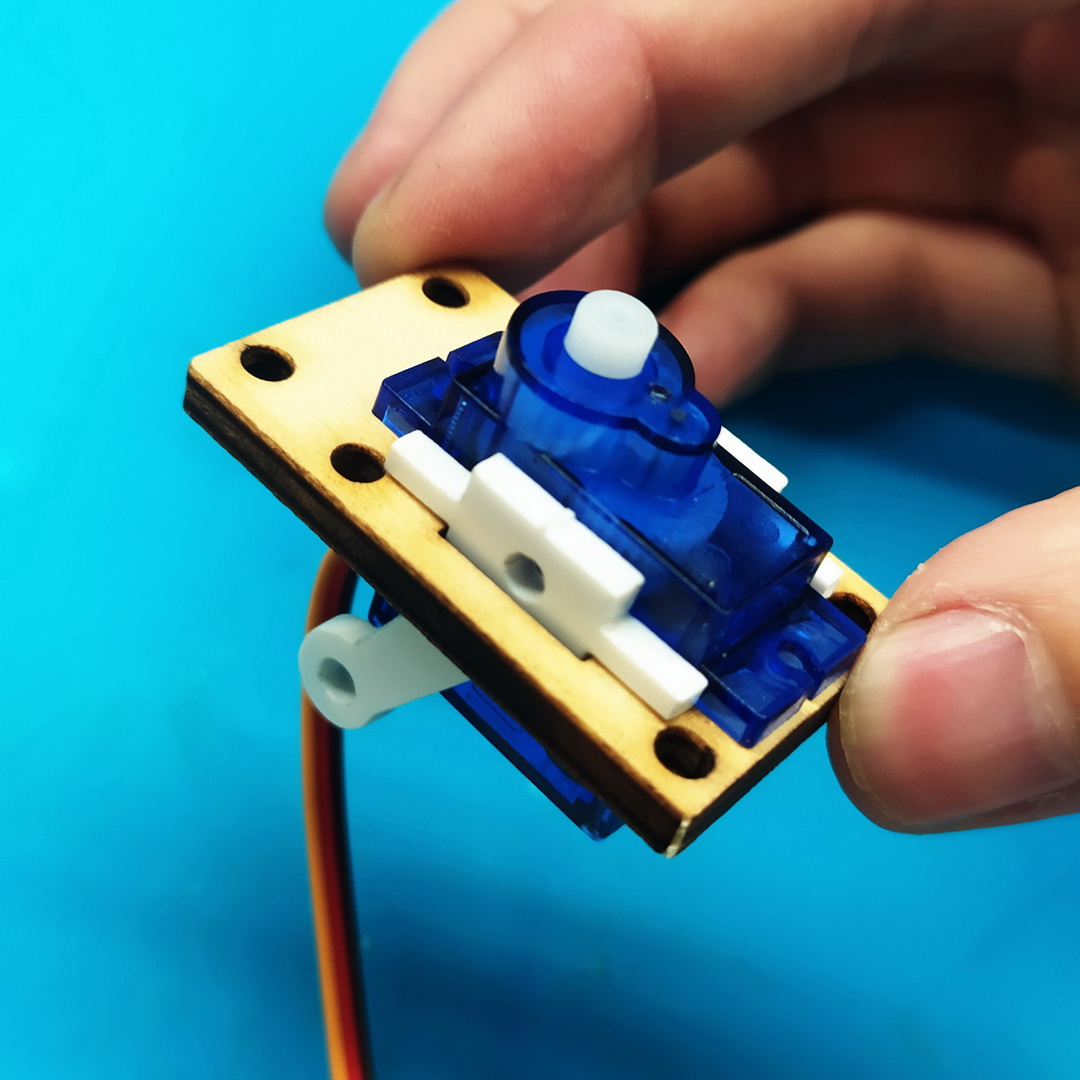

Берем вторую рамку схвата, сервомотор и детали через которые схват будет закреплен на манипуляторе.

Собираем как на фото ниже:

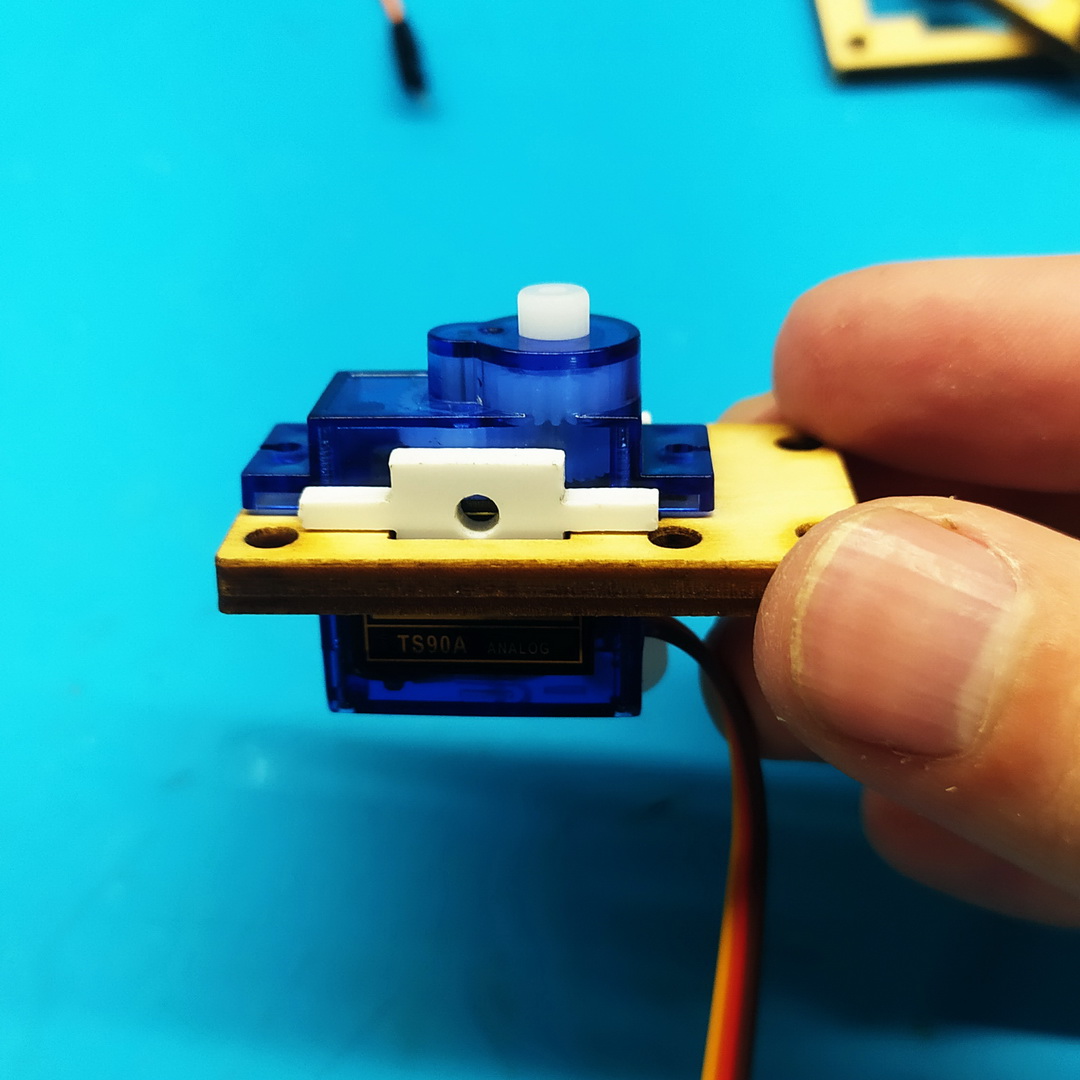

Вид с другой стороны.

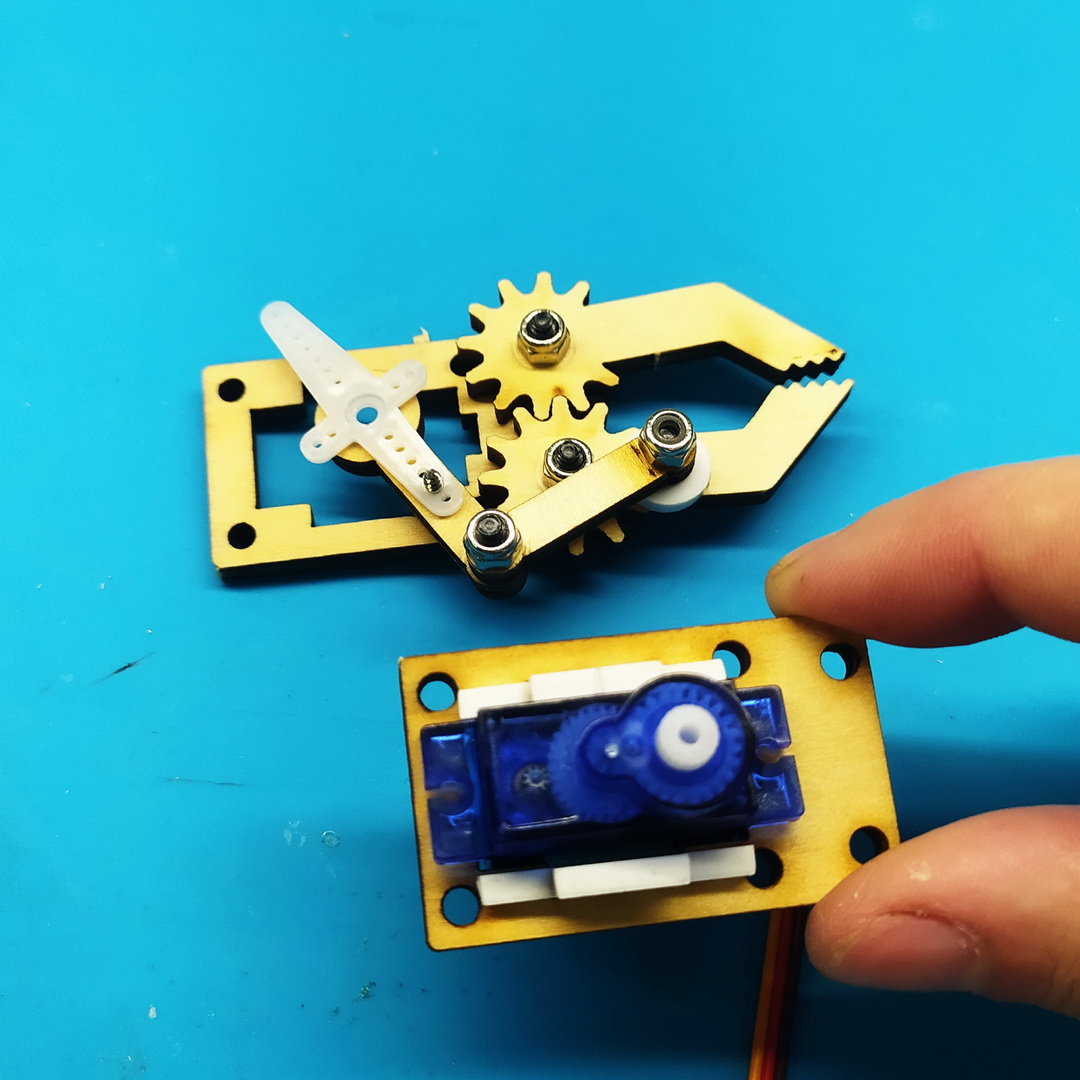

Соединяем обе рамки винтами, закрепляем плечо на сервомоторе.

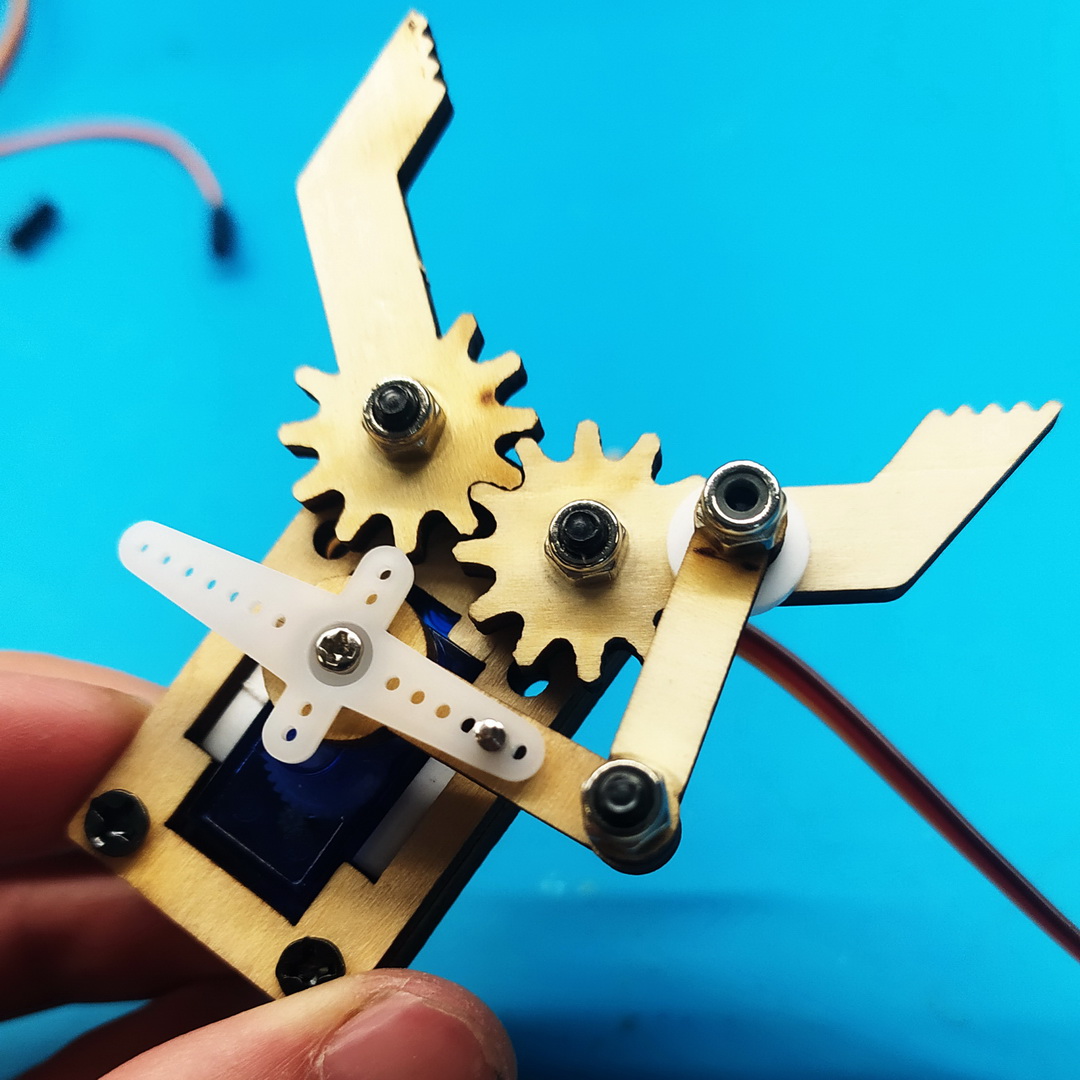

Вид снизу.

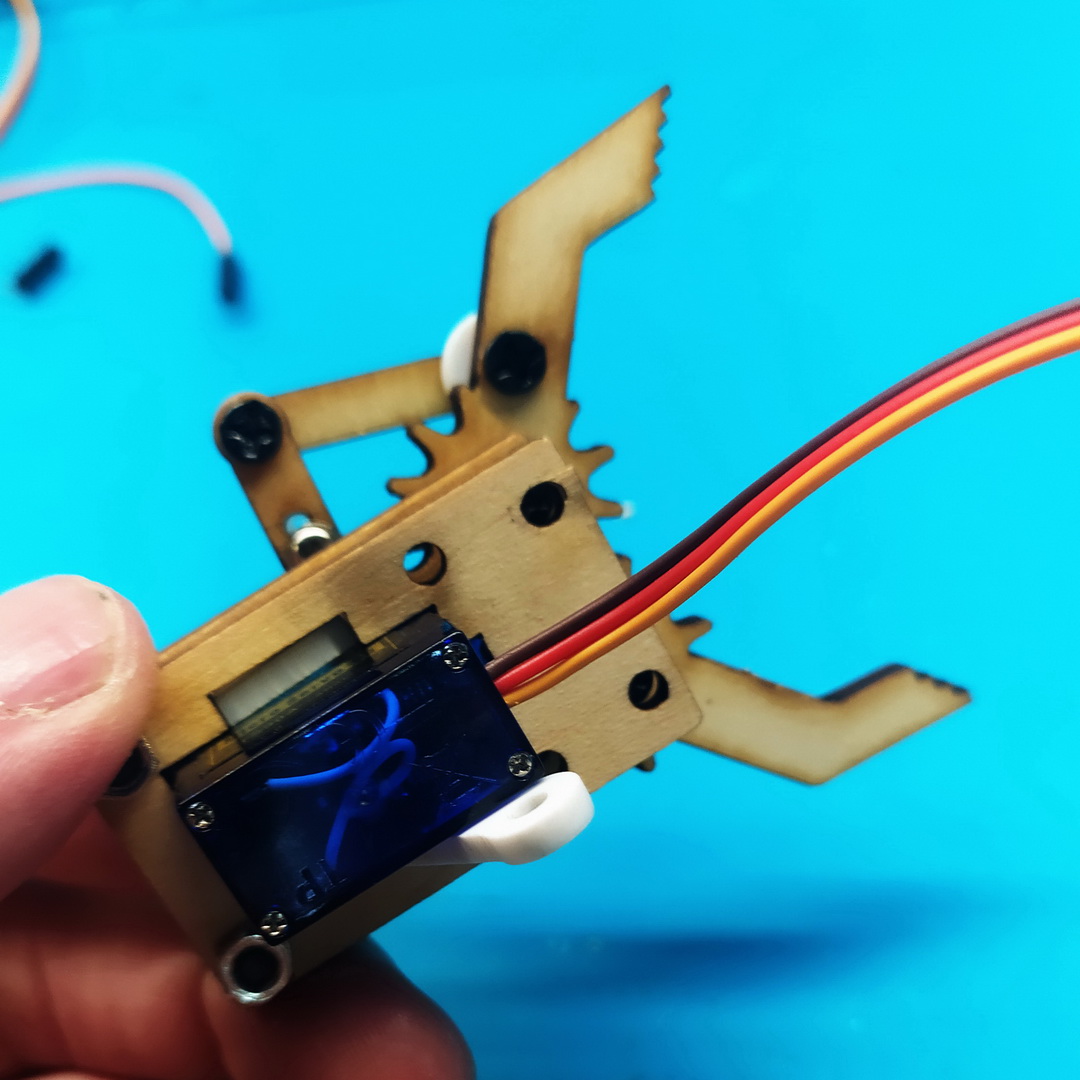

Вид сверху.

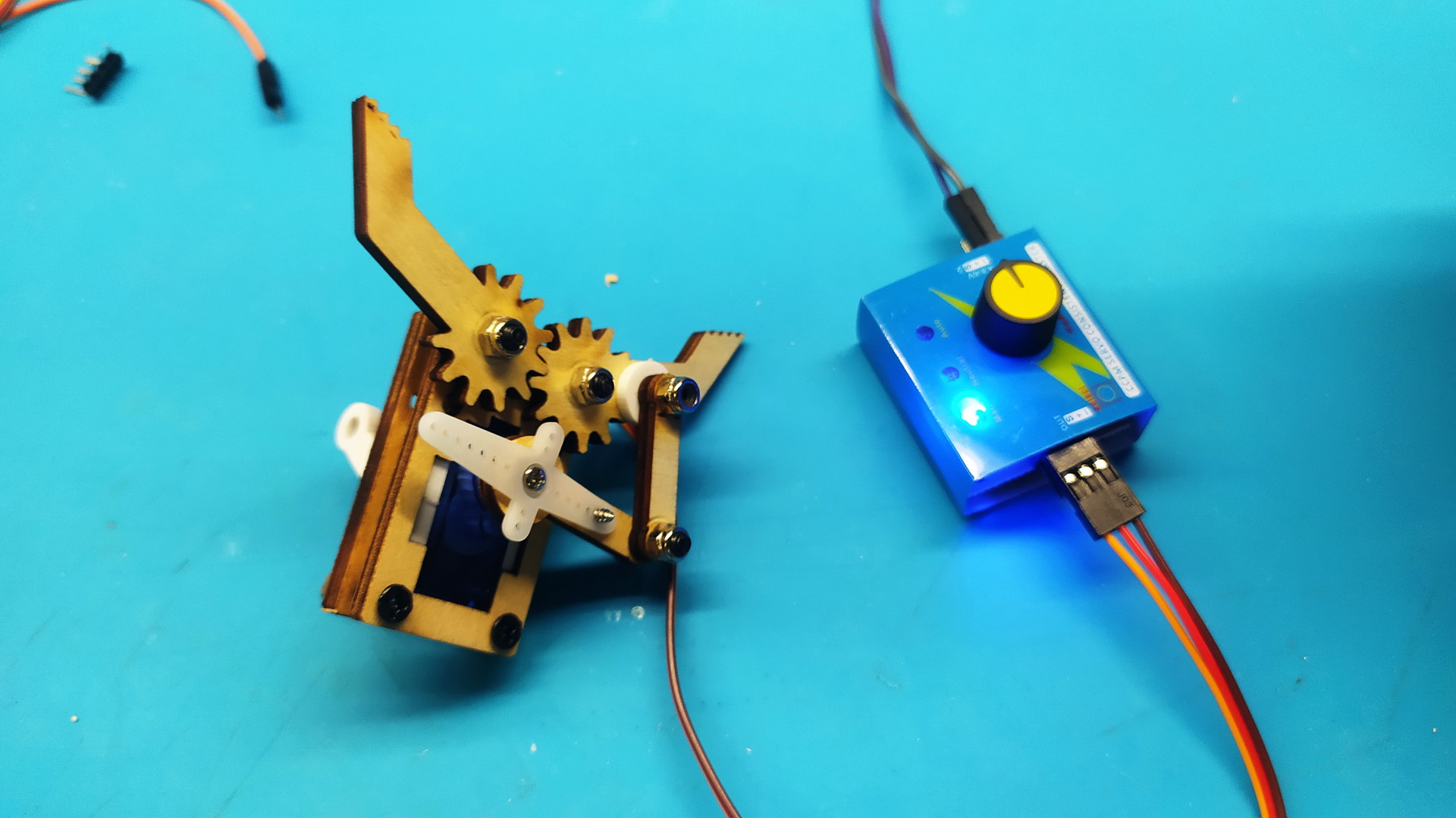

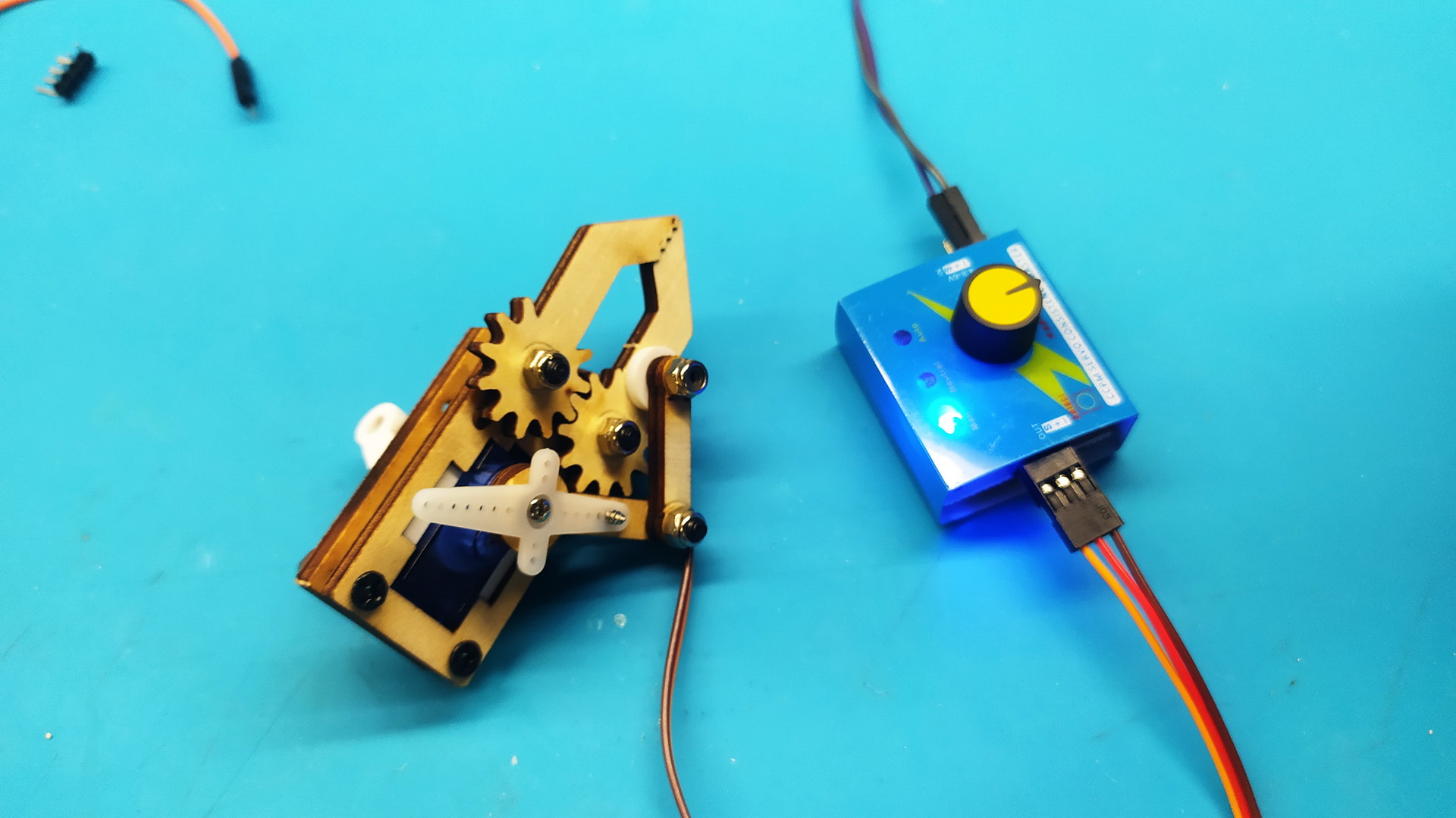

Можно проверить работу клешни тестером.

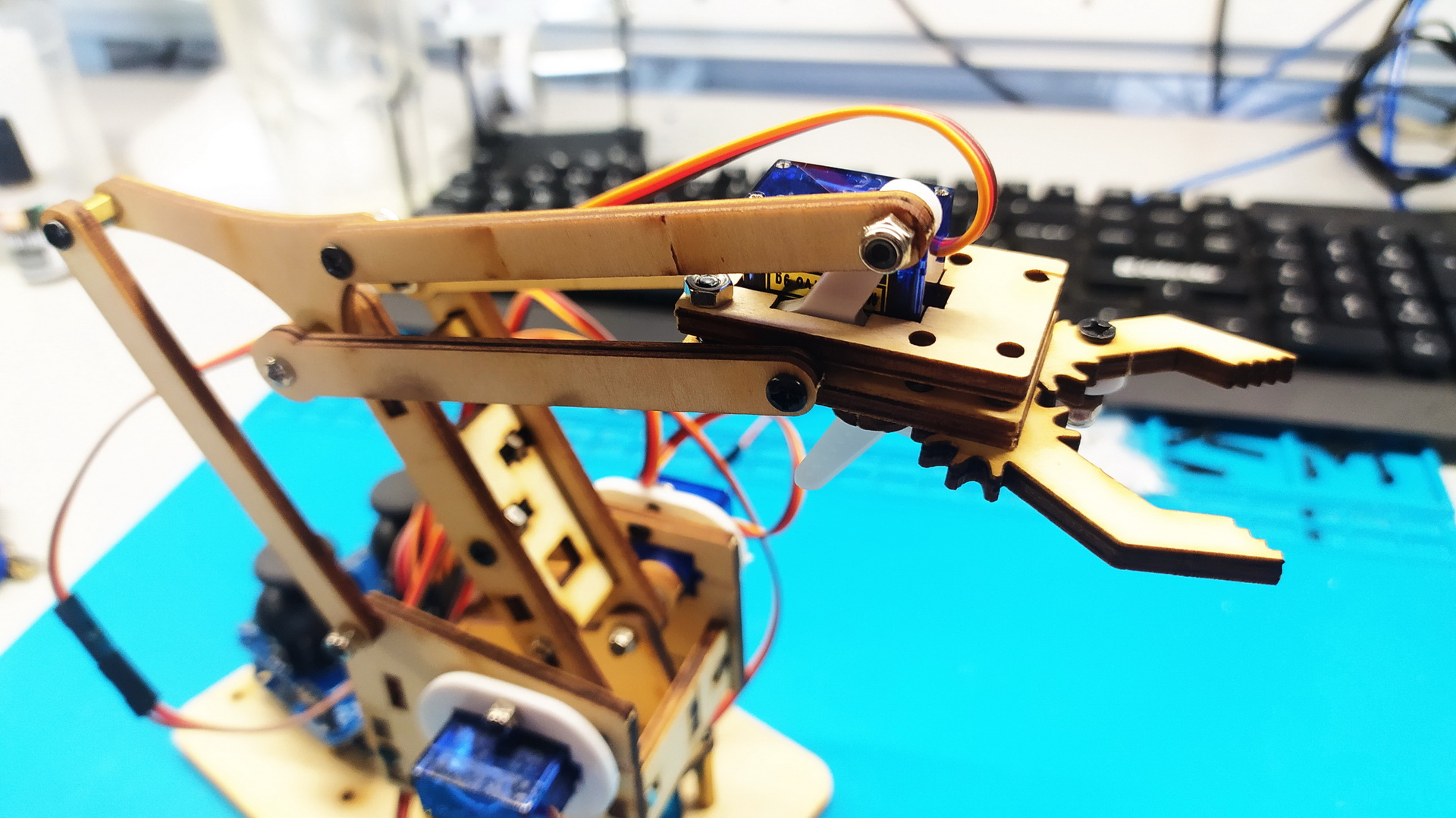

Остается только установить схват на манипулятор и сборка механической части завершена!

Сборка электроники

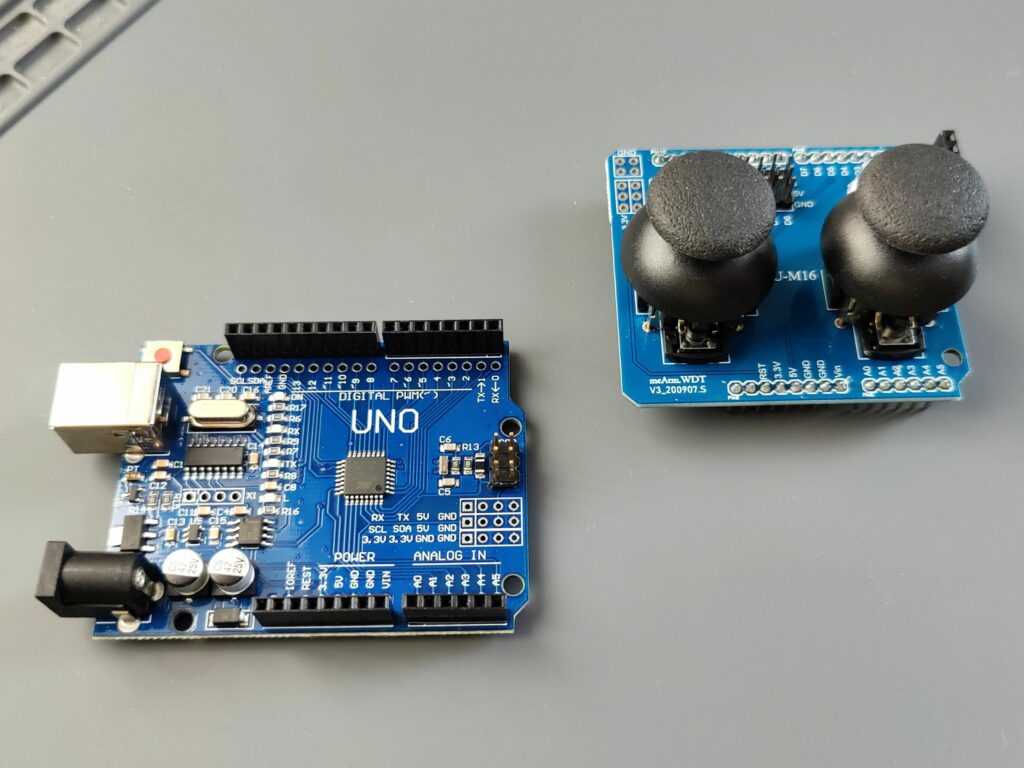

Для управления сервомоторами робота используется контроллер Arduino Uno R3. Ручное управление осуществляется при помощи специального модуля расширения с двумя джойстиками.

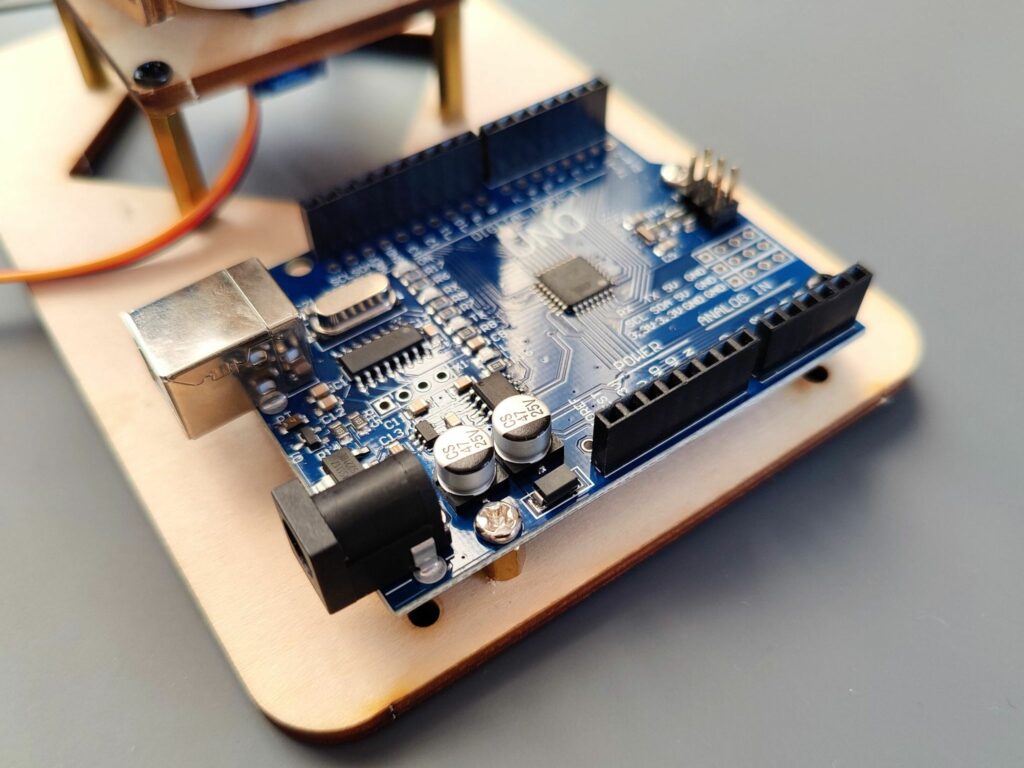

Закрепляем Arduino Uno на платформе при помощи трех стоек и шести винтов.

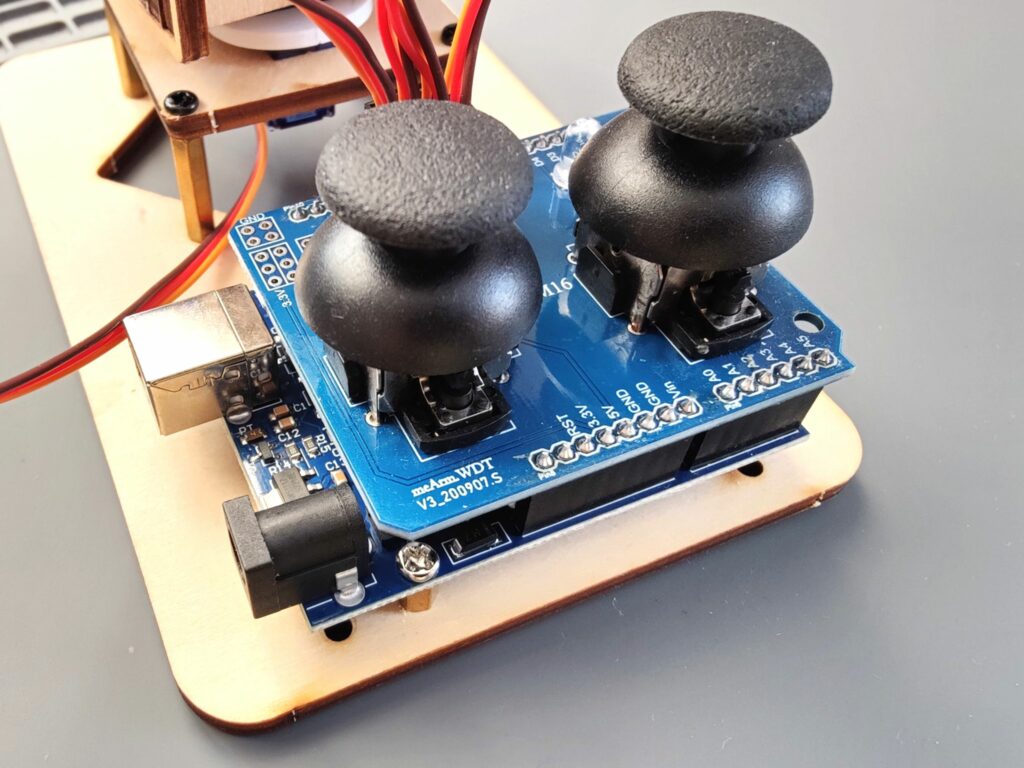

Сверху вставляем модуль расширения с джойстиками.

Важно

Внимательно следим за тем, чтобы штыревые контакты модуля чётко вошли в соответствующие гнезда контроллера Arduino Uno.

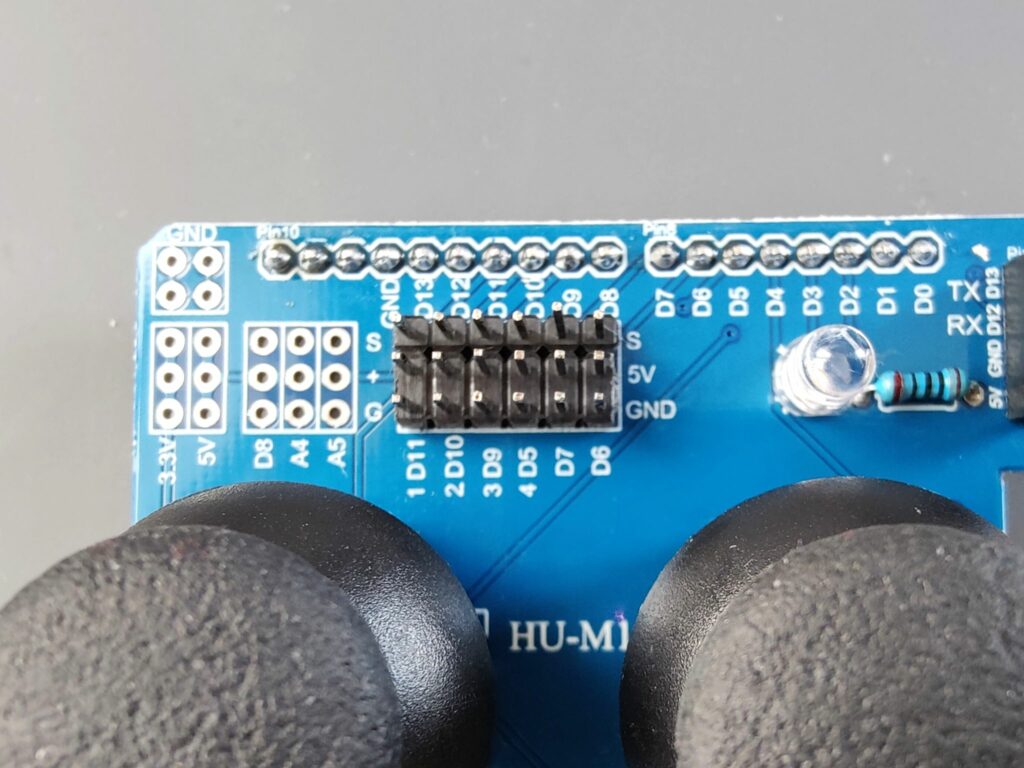

Наконец, подключаем кабели сервомоторов к разъёмам на модуле расширения. Группа контактов D6, D7, D9, D10, D11 напрямую подключена к соответствующим контактам Arduino Uno.

Подключим кабели по такой схеме:

• основание/ось 1 — D11;

• ось 2 — D10;

• ось 3 — D9;

• схват — D5.

Переходим к программе.

Программа

Для управления сервомоторами робота используем стандартную библиотеку Servo. Движение сервомоторов на заданный угол осуществляется при помощи функции write. Для управления сервомоторов, необходимо подать на него ШИМ сигнал управления с помощью функции attach. А функция detach отключит сервомотор.

Совет

Ознакомиться с основами работы с сервомоторами в среде Arduino IDE можно в уроках по управлению сервоприводом из каталога AlashEd.

Вращение сервомоторов

Напишем программу, которая сначала повернёт моторы в исходное положение — угол 90 градусов. Затем последовательно повращает все четыре мотора. В конце — отключит моторы.

#include "Servo.h"

// основание, первый узел, второй узел, захват
byte servoPins[4] = {11,10,9,5};
Servo srv[4];

void setup() {
    for(byte i=0; i<4; i++){
        srv[i].attach(servoPins[i]);
    }

    // сброс сервомоторов в центральное положение
    for(byte i=0; i<4; i++){
        srv[i].write(90);
    }

    delay(3000);

    // вращение в стороны
    for(byte i=0; i<4; i++){
        srv[i].write(80); // движение против часовой на 10 градусов
       delay(1000);
        srv[i].write(100); // движение по часовой на 10 градусов
        delay(1000);
        srv[i].write(90); // возвращение в исходное
        delay(1000);
    }

    delay(3000);

    // отключение сервомоторов
    for(byte i=0; i<4; i++){
        srv[i].detach();
    }
}

void loop() {
}

Движение по программе

Пусть теперь рука двигается по заданному алгоритму.

#include <Servo.h>

Servo js[4];

// основание, первый узел, второй узел, захват
int jpins[4] = {11,10,9,5};

// начальные углы
int angles[4] = {90,90,90,90};

// скорость
int sp = 10;

void movej( int jn, int a, int t ){
  int d, cnt, ca;
  int i = 0;
  ca = angles[jn];
  d = ca - a;
  cnt = abs(d);
  while( i<cnt ){
    js[jn].write(ca);
    if( d<0 )
      ca++;
    else
      ca--;
    i++;
    delay(t);
  }
  angles[jn] = ca;
}

void setup() {
  for(int i=0; i<4; i++)
    js[i].attach(jpins[i]);

  for(int i=0; i<4; i++){
    js[i].write(angles[i]);
    delay(500);
  }
}

void loop() {
  movej( 0, 130, sp ); // влево
  movej( 3, 90, sp ); // открыть клешню
  movej( 1, 20, sp ); // вперед
  movej( 2, 150, sp ); // вниз
  movej( 3, 130, sp ); // закрыть клешню

  movej( 2, 90, sp ); // вверх
  movej( 1, 110, sp ); // назад

  movej( 0, 30, sp ); // вправо

  movej( 1, 20, sp ); // вперед
  movej( 2, 150, sp ); // вних
  movej( 3, 90, sp ); // открыть клешню
  movej( 3, 130, sp ); // закрыть клешню

  movej( 2, 90, sp ); // вверх
  movej( 1, 110, sp ); // назад
}

Загружаем программу на Arduino и подаём питание.

Управление джойстиками

Напишем программу, которая будет анализировать сигнал с джойстиков и поворачивать соответствующие элементы робота.

#include <Servo.h>

#define MAX_J 768
#define MIN_J 256

uint8_t pos[4] = {90,90,90,90}; // начальные углы сервомоторов
// контакты джойстиков по порядку:
// левый вертикальный, левый горизонтальный
// правый горизонтальный, правый вертикальный
uint16_t pot_pins[4] = {A0,A1,A2,A3};  // lv, lh, rh, rv

uint8_t sn = 255;
int8_t sd = 0;
uint32_t st_next = 0;
uint16_t st_to = 10;
// таймаут отключения моторов
uint32_t idle_next = 0;
uint16_t idle_to = 500;

uint8_t servo_pins[4] = {11,10,9,5}; // контакты сервомоторов
uint8_t servo_inv[4] = {-1,-1,-1,1}; // инверсия управления
// предельные углы поворота
uint8_t servo_minmax[4][2] = {{45,135},{45,135},{45,135},{70,135}};

Servo arm[4];

void handleIdle(){
    uint32_t t = millis();
    if( idle_next && idle_next < t ){
        idle_next = 0;
        for( uint8_t i=0; i<4; i++ ){
            arm[i].detach();
        }
    }
}

void handleServo(){
    uint32_t t = millis();
    if( sn!=255 ){
        if( st_next && t < st_next )
            return;
        idle_next = t + idle_to;
        st_next = t + st_to;

        pos[sn] += servo_inv[sn]*sd;
        if( pos[sn]<servo_minmax[sn][0] )
            pos[sn] = servo_minmax[sn][0];
        else
        if( pos[sn]>servo_minmax[sn][1] )
            pos[sn] = servo_minmax[sn][1];

        if( !arm[sn].attached() )
            arm[sn].attach(servo_pins[sn]);

        arm[sn].write( pos[sn] );

    } else {
        arm[sn].detach();
        st_next = 0;
    }
}

void setup() {
    //Serial.begin(115200);
    for( uint8_t i=0; i<4; i++ ){
        pinMode(pot_pins[i], INPUT);
    }

    // движение в начальные позиции
    for( uint8_t i=0; i<4; i++ ){
        arm[i].attach(servo_pins[i]);
        arm[i].write(pos[i]);
        delay(1000);
        arm[i].detach();
    }
}

void loop() {
    sn = 255;
    uint16_t v;
    for( uint8_t i=0; i<4; i++ ){
        v = analogRead( pot_pins[i] );
        if (v > MAX_J || v < MIN_J){
            sn = i;
            sd = (v > MAX_J) ? 1 : -1;
        }
    }

    handleServo();
    handleIdle();
}
