Конвертер кода и значения конденсатора
Используйте этот калькулятор для быстрого перевода между 3-значными кодами, нанесёнными на конденсаторы, и соответствующими значениями ёмкости без необходимости обращаться к даташитам или выполнять ручные расчёты.
Значение → Код
Код → Значение
Как пользоваться?
Значение ёмкости в код конденсатора:
Для перевода из значения в код просто введите значение ёмкости, которое вы хотите преобразовать, в калькулятор. Обязательно укажите единицу измерения (пФ, нФ или мкФ). Калькулятор обработает значение и выдаст соответствующий 3-значный код конденсатора.
Например, если вы введёте 10 мкФ, калькулятор покажет 104 в качестве 3-значного кода конденсатора.
Код конденсатора в значение ёмкости:
Для перевода из кода в значение просто введите 3-значный код, нанесённый на конденсатор, в калькулятор. Калькулятор проанализирует код и отобразит соответствующее значение ёмкости в пикофарадах (пФ), нанофарадах (нФ) и микрофарадах (мкФ).
Например, если вы введёте код 106, калькулятор покажет значения ёмкости 10 мкФ, 10000 нФ и 10000000 пФ.
Коды конденсаторов
При работе с электронными схемами крайне важно знать и понимать характеристики каждого компонента. К сожалению, многие детали, такие как конденсаторы, слишком малы, чтобы на них можно было нанести всю необходимую информацию полностью. В результате многие производители маркируют конденсаторы сокращённо или используют визуальные обозначения, которые занимают меньше места.
Со временем появилось множество форматов кодов конденсаторов, включая 3-значный EIA, 4-значный EIA, двухзначный EIA (EIA-198) и цветовой код. Поскольку этот калькулятор поддерживает конденсаторы с 3-значным кодом EIA, мы рассмотрим его подробно.
3-значный код EIA
3-значный код EIA также известен как код EIA-96 или код IEC 60062. Это стандартный код, используемый многими производителями и поставщиками керамических конденсаторов.
Эта система маркировки использует три цифры: первые две обозначают значащие цифры, а третья — множитель.

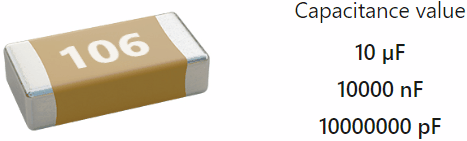

Например, конденсатор с кодом 106 означает 10 x 10^6 пФ = 10 000 000 пФ = 10 мкФ.
Обратите внимание, что значение указывается в пикофарадах. Для перевода в микрофарады достаточно сдвинуть десятичную точку влево на шесть позиций.
Вот несколько дополнительных фактов, которые могут быть полезны:
3-значный код конденсатора может также содержать букву после цифр, которая обозначает допуск конденсатора: J для ±5%, K для ±10% и M для ±20%. Допуск — это процентное отклонение от номинального значения ёмкости. Например, конденсатор с кодом 106J означает 10 мкФ с допуском ±5%.
3-значный код конденсатора может также содержать букву перед цифрами, которая обозначает температурный коэффициент конденсатора. Температурный коэффициент ёмкости (ТКЕ) — это максимальное изменение ёмкости в указанном температурном диапазоне. Например, конденсатор с кодом Y5V106 означает 10 мкФ с температурным коэффициентом Y5V (означает изменение ёмкости +22% -82% в рабочем температурном диапазоне от -30°C до +85°C).
3-значный код конденсатора может также включать символ «R» между цифрами для указания положения десятичной точки. Это используется, когда значение ёмкости менее 10 пФ. Например, конденсатор с кодом 2R2 означает 2,2 пФ.
Как перевести 3-значный код конденсатора в значение
Для перевода 3-значного кода конденсатора в значение необходимо выполнить следующие шаги:
Определите первые две цифры, которые являются значащими цифрами значения ёмкости.
Определите третью цифру, которая является множителем для первых двух цифр.
Умножьте первые две цифры на 10, возведённое в степень третьей цифры, чтобы получить значение ёмкости в пФ.
При необходимости переведите значение ёмкости из пФ в нФ или мкФ, разделив на 1000 или 1000000 соответственно.

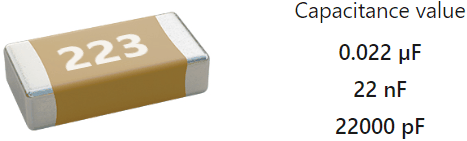

Например, если код конденсатора 223, то:
Первые две цифры — 22, являющиеся значащими цифрами значения ёмкости.
Третья цифра — 3, являющаяся множителем 10^3.
Значение ёмкости в пФ равно 22 x 10^3 = 22000 пФ.
Значение ёмкости в нФ равно 22000 / 1000 = 22 нФ.
Значение ёмкости в мкФ равно 22000 / 1000000 = 0,022 мкФ.
Как перевести значение конденсатора в 3-значный код
Для перевода значения конденсатора в 3-значный код необходимо выполнить следующие шаги:
Если значение конденсатора указано в нФ или мкФ, переведите его в пФ, умножив на 1000 или 1000000 соответственно.
Выразите значение ёмкости в пФ в экспоненциальной форме, например ** x 10^* пФ.
Определите первые две цифры коэффициента, которые являются значащими цифрами кода конденсатора.
Определите показатель степени 10, который является цифрой множителя кода конденсатора.
Запишите первые две цифры, за которыми следует цифра множителя, как код конденсатора.

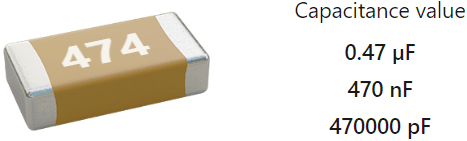

Например, если значение конденсатора 0,47 мкФ, то:
Значение ёмкости в пФ равно 0,47 x 1000000 = 470000 пФ.
Значение ёмкости в пФ в экспоненциальной форме: 47 x 10^4 пФ.
Первые две цифры коэффициента — 47, являющиеся значащими цифрами кода конденсатора.
Показатель степени 10 равен 4, что является цифрой множителя кода конденсатора.
Код конденсатора — 474.
