Калькулятор моностабильной схемы на таймере 555
Используйте этот калькулятор для вычисления длительности выходного импульса моностабильной схемы на таймере 555.
Trigger
Output
Как пользоваться калькулятором?
Чтобы воспользоваться калькулятором, просто введите значения сопротивления и ёмкости, и калькулятор рассчитает длительность выходного импульса моностабильной схемы на таймере 555.
Что такое таймер 555?
Таймер 555 – это популярная интегральная схема (ИС), которая используется в различных электронных приложениях, таких как тактирование, задержка сигнала, генерация импульсов и генерация колебаний. Она может создавать различные выходные сигналы при добавлении внешних RC-цепей.
Микросхема была впервые представлена на рынке в 1972 году компанией Signetics и использовала биполярные транзисторы (BJT). С тех пор многие компании выпускали оригинальные ИС на BJT, а позже – маломощные ИС на основе CMOS.

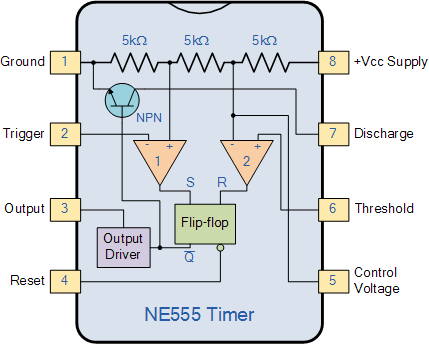

Таймер 555 назван «555», потому что обычно содержит три внутренних резистора по 5 кОм, которые образуют делитель напряжения. Он также включает два компаратора, триггер, транзистор разряда и выходной каскад. Вот блок-схема:
Микросхема таймера 555 работает, используя три резистора по 5 кОм для деления напряжения питания на три части, и два компаратора для сравнения этих напряжений с входным напряжением, после чего устанавливает или сбрасывает триггер соответственно. Триггер управляет выходным каскадом и транзистором, который соединяет вывод разряда с землёй.
Подключая таймер 555 с резисторами и конденсаторами различными способами, можно заставить его работать в трёх различных режимах: Моностабильном, Астабильном и Бистабильном.
Моностабильный режим

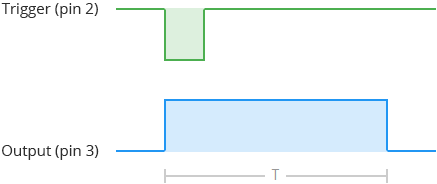

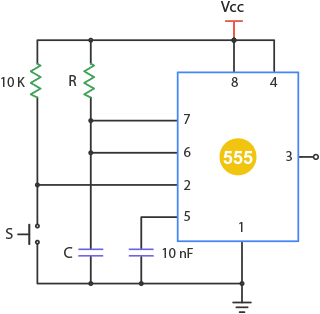

В моностабильном режиме микросхема таймера 555 образует RC-цепь с внешним резистором и конденсатором. Схема генерирует одиночный короткий положительный импульс определённой длительности в ответ на сигнал запуска (при обнаружении спадающего фронта на пине 2). Поэтому эта схема также известна как схема одиночного импульса (one-shot).
В этом режиме, когда входной сигнал подаётся на вывод запуска (пин 2), выход (пин 3) микросхемы переходит в высокий уровень, и внешний конденсатор начинает заряжаться. Когда напряжение на конденсаторе достигает 2/3 напряжения питания ИС, конденсатор прекращает заряжаться, и выходной сигнал схемы возвращается в низкое состояние, готовый к следующему входному сигналу.
Длительность импульса можно увеличить или уменьшить, изменяя значения резистора и конденсатора, что изменяет скорость заряда конденсатора.
Длительность импульса (T) может быть рассчитана по следующей формуле:
Где:
T – длительность выходного импульса (в секундах)
R – сопротивление (в омах), подключённое к пину 7 ИС
C – ёмкость (в фарадах), подключённая к пину 6 ИС
Пример

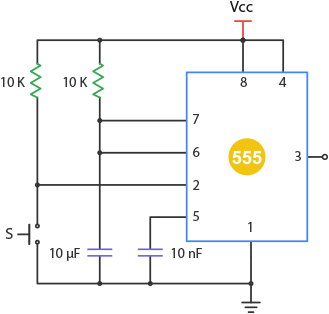

Допустим, у нас есть моностабильная схема на таймере 555 с внешним резистором (R) 10 кОм и внешним конденсатором (C) 1 мкФ.
Используя приведённую выше формулу, мы можем рассчитать длительность выходного импульса (T) следующим образом:
Подставляя значения, получаем:
Упрощая, получаем:
Таким образом, в данном примере длительность выходного импульса схемы составит 11 миллисекунд.
