Калькулятор цветовой маркировки резисторов
Используйте этот калькулятор для определения номинала и допуска резистора с цветовой маркировкой, просто выбирая цвета полос.
ИЛИ
Как пользоваться калькулятором?
Чтобы воспользоваться калькулятором, просто выберите цвет для каждой полосы и наблюдайте, как меняются фактические полосы на иллюстрации резистора. Вы также увидите значение сопротивления и его допуск.
Цветовая маркировка резисторов
Цветовая маркировка резисторов – это способ представления номинала сопротивления резистора с помощью цветных полос. Цветам присвоены определённые значения, а полосы расположены в определённом порядке. Это позволяет инженерам и техникам быстро и легко определить сопротивление резистора, не считывая напечатанное значение.
Значение сопротивления, допуск и номинальная мощность обычно напечатаны цифрами или буквами на корпусе резистора, особенно для мощных резисторов. Для резисторов меньшего размера, таких как угольные или плёночные мощностью 1/4 Вт, надпись была бы слишком мелкой для чтения, поэтому в начале 1920-х годов была разработана цветовая кодировка.
Цветовая маркировка резисторов определена в международном стандарте IEC 60062:2016.

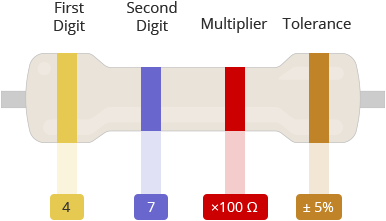

Система цветовой маркировки 4-полосных резисторов
Резисторы обычно имеют от трёх до шести полос, указывающих сопротивление, допуск и, в некоторых случаях, температурный коэффициент сопротивления (ТКС). Поскольку данный калькулятор поддерживает резисторы с четырьмя полосами, мы рассмотрим систему цветовой маркировки 4-полосных резисторов.
В системе цветовой маркировки 4-полосных резисторов первые две полосы представляют значащие цифры номинала сопротивления, третья полоса представляет множитель, а четвёртая полоса представляет допуск.
Вот описание каждой полосы:
Первая полоса (значащая цифра):
Эта полоса представляет первую значащую цифру номинала сопротивления. Каждому цвету присвоено определённое числовое значение от 0 до 9. В следующей таблице показаны цветовые обозначения для значащих цифр:
Мнемоники для запоминания цветового кода резисторов
На протяжении многих лет было создано множество мнемоник для лёгкого запоминания последовательности цветов. Вот некоторые часто используемые мнемоники:
Big Boys Race Our Young Girls But Violet Generally Wins
Better Be Right Or Your Great Big Venture Goes Wrong
Вторая полоса (значащая цифра):
Эта полоса представляет вторую значащую цифру номинала сопротивления и следует тем же цветовым обозначениям, что и первая полоса.
Третья полоса (множитель):
Эта полоса указывает множитель или количество нулей, которые нужно добавить к значащим цифрам. Каждый цвет соответствует определённой степени 10. В следующей таблице показаны цветовые обозначения для множителя:
Четвёртая полоса (допуск):
Эта полоса представляет допуск, который указывает максимально допустимое отклонение от заявленного номинала сопротивления. Обычно выражается в процентах. В следующей таблице показаны цветовые обозначения для допуска:
Расчёт номинала сопротивления
Чтобы рассчитать номинал сопротивления, сначала определите направление чтения, найдя полосу допуска, которая обычно золотая или серебряная и имеет большую ширину или зазор по сравнению с другими полосами. Если присутствует золотая или серебряная полоса, она должна быть на правом конце.
Далее найдите соответствующие цифры для первых двух полос. Запишите их по порядку. Затем найдите соответствующий множитель для третьей полосы и умножьте две цифры на этот коэффициент, чтобы получить значение сопротивления в омах.
Наконец, найдите соответствующий допуск для четвёртой полосы. Это процентное значение, указывающее, насколько фактическое сопротивление может отклоняться от номинального значения.
Рассмотрим пример: резистор с цветными полосами: Жёлтый, Фиолетовый, Красный, Золотой.
Первая полоса – Жёлтый, представляющий цифру 4.
Вторая полоса – Фиолетовый, представляющий цифру 7.
Третья полоса – Красный, представляющий множитель 100 Ом.
Объединяя первые две цифры (47) и умножая на множитель (100 Ом), получаем значение сопротивления: 47 x 100 = 4700 Ом = 4,7 кОм.
Четвёртая полоса – Золотой, представляющий допуск ±5%.
Таким образом, резистор имеет номинал 4,7 кОм с допуском ±5%.
