Калькулятор цветовой маркировки 5-полосных резисторов
Используйте этот калькулятор для определения номинала и допуска 5-полосного резистора с цветовой маркировкой, просто выбирая цвета полос.
ИЛИ
Как пользоваться калькулятором?
Чтобы воспользоваться калькулятором, просто выберите цвет для каждой полосы и наблюдайте, как меняются фактические полосы на иллюстрации резистора. Вы также увидите значение сопротивления и его допуск.
Удобная особенность этого калькулятора в том, что его можно использовать в обратном направлении – то есть вместо расчёта номинала сопротивления по цветным полосам, вы можете ввести значение сопротивления, и он покажет, какие цветные полосы будут на этом резисторе.
Цветовая маркировка резисторов
Цветовая маркировка резисторов – это способ представления номинала сопротивления резистора с помощью цветных полос. Цветам присвоены определённые значения, а полосы расположены в определённом порядке. Это позволяет инженерам и техникам быстро и легко определить сопротивление резистора, не считывая напечатанное значение.
Значение сопротивления, допуск и номинальная мощность обычно напечатаны цифрами или буквами на корпусе резистора, особенно для мощных резисторов. Для резисторов меньшего размера, таких как угольные или плёночные мощностью 1/4 Вт, надпись была бы слишком мелкой для чтения, поэтому в начале 1920-х годов была разработана цветовая кодировка.
Цветовая маркировка резисторов определена в международном стандарте IEC 60062:2016.

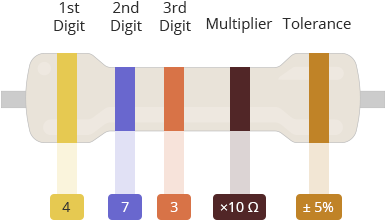

Система цветовой маркировки 5-полосных резисторов
Резисторы обычно имеют от трёх до шести полос, указывающих сопротивление, допуск и, в некоторых случаях, температурный коэффициент сопротивления (ТКС). Поскольку данный калькулятор поддерживает резисторы с пятью полосами, мы рассмотрим систему цветовой маркировки 5-полосных резисторов.
В системе цветовой маркировки 5-полосных резисторов первые три полосы представляют значащие цифры номинала сопротивления, четвёртая полоса представляет множитель, а пятая полоса представляет допуск.
Вот описание каждой полосы:
Первая полоса (значащая цифра):
Эта полоса представляет первую значащую цифру номинала сопротивления. Каждому цвету присвоено определённое числовое значение от 0 до 9. В следующей таблице показаны цветовые обозначения для значащих цифр:
Мнемоники для запоминания цветового кода резисторов
На протяжении многих лет было создано множество мнемоник для лёгкого запоминания последовательности цветов. Вот некоторые часто используемые мнемоники:
Big Boys Race Our Young Girls But Violet Generally Wins
Better Be Right Or Your Great Big Venture Goes Wrong
Вторая полоса (значащая цифра):
Эта полоса представляет вторую значащую цифру номинала сопротивления и следует тем же цветовым обозначениям, что и первая полоса.
Третья полоса (значащая цифра):
Эта полоса представляет третью значащую цифру номинала сопротивления. Она также следует тем же цветовым обозначениям, что и первые две полосы.
Четвёртая полоса (множитель):
Эта полоса представляет множитель для номинала сопротивления. Она определяет степень 10, на которую умножаются значащие цифры для получения итогового значения сопротивления. В следующей таблице показаны цветовые обозначения для множителя:
Пятая полоса (допуск):
Эта полоса представляет допуск, который указывает максимальное отклонение от номинального значения. Обычно выражается в процентах. В следующей таблице показаны цветовые обозначения для допуска:
Расчёт номинала сопротивления
Чтобы рассчитать номинал сопротивления, сначала определите направление чтения, найдя полосу допуска, которая обычно золотая или серебряная и имеет большую ширину или зазор по сравнению с другими полосами. Если присутствует золотая или серебряная полоса, она должна быть на правом конце.
Далее найдите соответствующие цифры для первых трёх полос. Запишите их по порядку. Затем найдите соответствующий множитель для четвёртой полосы и умножьте три цифры на этот коэффициент, чтобы получить значение сопротивления в омах.
Наконец, найдите соответствующий допуск для пятой полосы. Это процентное значение, указывающее, насколько фактическое сопротивление может отклоняться от номинального значения.
Рассмотрим пример: резистор с цветными полосами: Жёлтый, Фиолетовый, Оранжевый, Коричневый, Золотой.
Первая полоса – Жёлтый, представляющий цифру 4.
Вторая полоса – Фиолетовый, представляющий цифру 7.
Третья полоса – Оранжевый, представляющий цифру 3.
Четвёртая полоса – Коричневый, представляющий множитель 10 Ом.
Объединяя первые три цифры (473) и умножая на множитель (10 Ом), получаем значение сопротивления: 473 x 10 = 4730 Ом = 4,73 кОм.
Пятая полоса – Золотой, представляющий допуск ±5%.
Таким образом, резистор имеет номинал 4,73 кОм с допуском ±5%.
