Набор «Умею паять! LVL.1» — как следует из названия, этот набор разработан специально для тех кто только хочет паять. Готовое устройство представляет из себя кулон-фонарь, для сборки которого потребуется припаять четыре выводных детали: резистор, светодиод, переключатель и держатель батарейки.
Контактные площадки печатной платы покрыты иммерсионным золотом. Для понимания работы устройства, на лицевой стороне кулона изображена принципиальная электрическая схема.

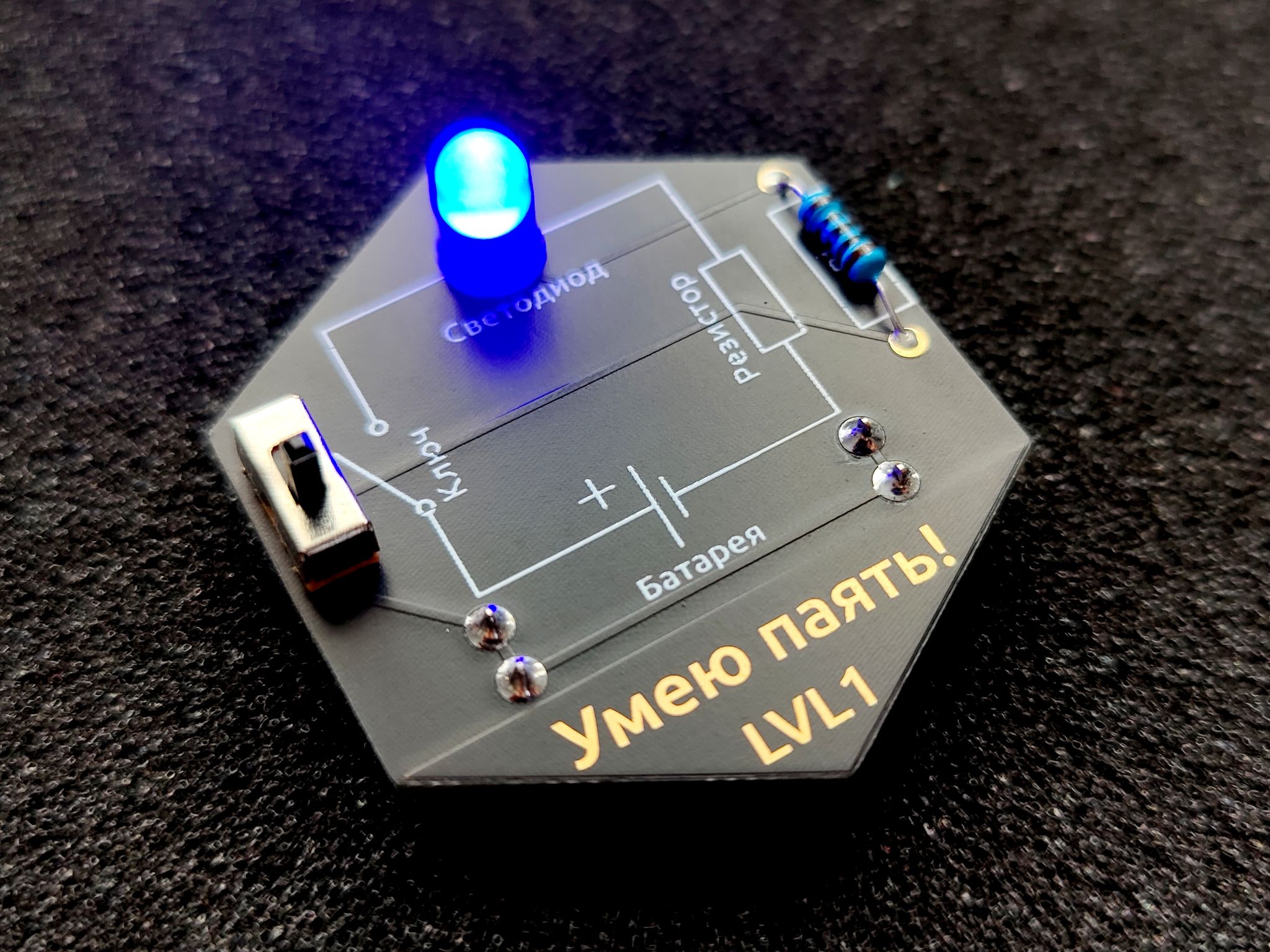

Собранный фонарик можно повесить на шею как стильный и функциональный медальон. Для этого в верхней части предусмотрено отверстие под шнурок.
Примечание
Набор предназначен для тех, кто только начал заниматься пайкой. Компоненты устанавливаются сквозным монтажом на печатную плату.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.
Совет
Если чего-то не хватает, вы можете приобрести это в магазине AlashEd: набор для пайки в кейсе, губка для чистки жала паяльника, бокорезы.
Состав набора

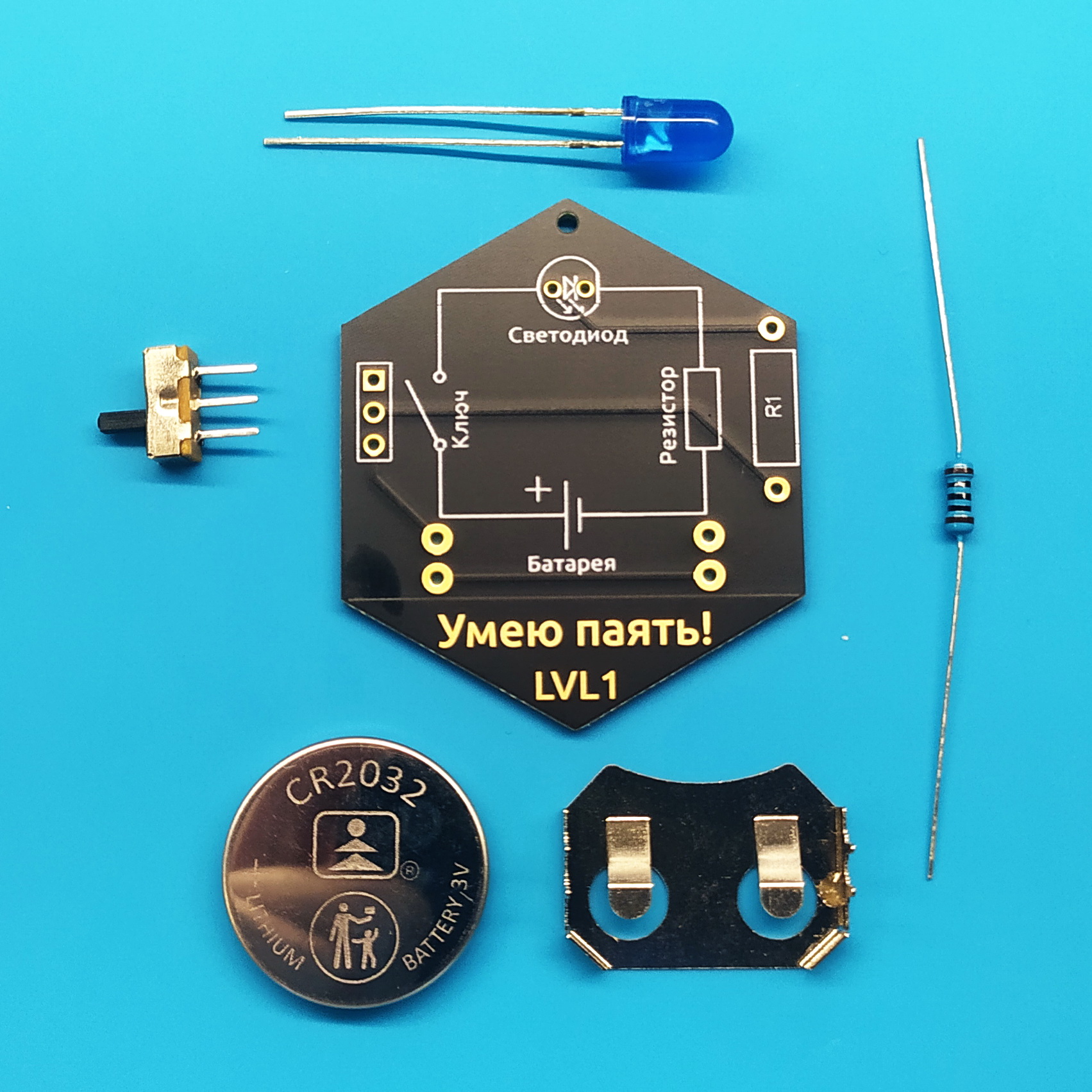

Набор состоит из нескольких деталей:
печатная плата;
выводной резистор на 100 Ом;
выводной переключатель (ключ);
батарейка CR2032, 3 Вольта.
Сборка медальона
Начнем с монтажа светодиода.
Светодиод имеет полярность, и чтобы он правильно работал, его необходимо подключать к электрической цепи определенным образом. Для обозначения контактов у светодиода, одну из выходящих из светодиода ножек делают длиннее (его обычно называют «положительным электродом» или анодом), а другой — короче («отрицательный электрод» или катод).
Если мы смотрим на лицевую сторону платы (на ней изображена схема) нашего фонарика, то в верхней части платы есть круглая площадка со схематичным изображением светодиода. В нее нужно вставить светодиод из набора таким образом чтобы длинный «положительный» контакт вошел в левое отверстие, а короткий «отрицательный» контакт — в правое.

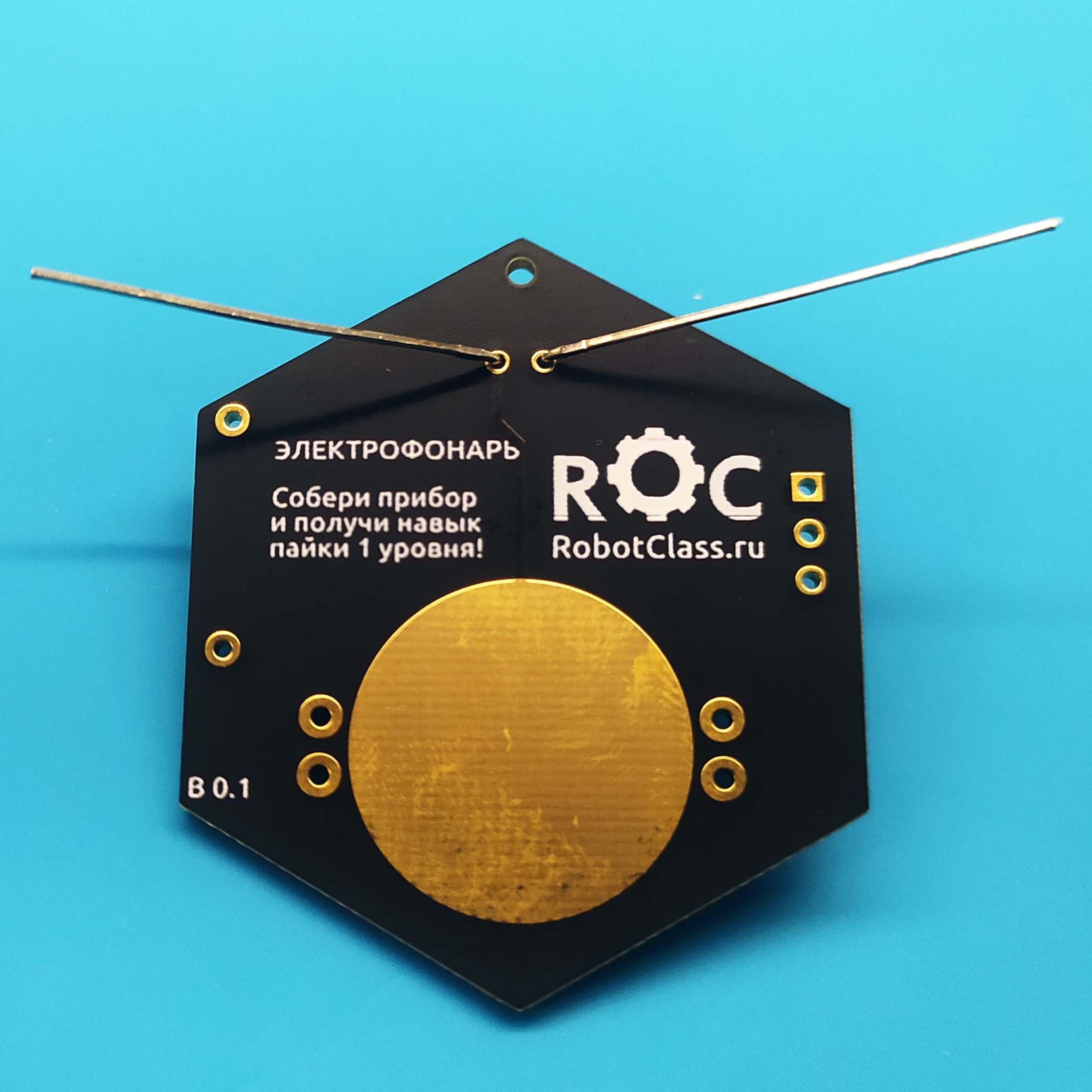

После установки светодиода нужно перевернуть плату и развести ножки в разные стороны, как это сделано на изображении ниже. Это нужно чтобы он не выпадал из платы пока мы его припаиваем.

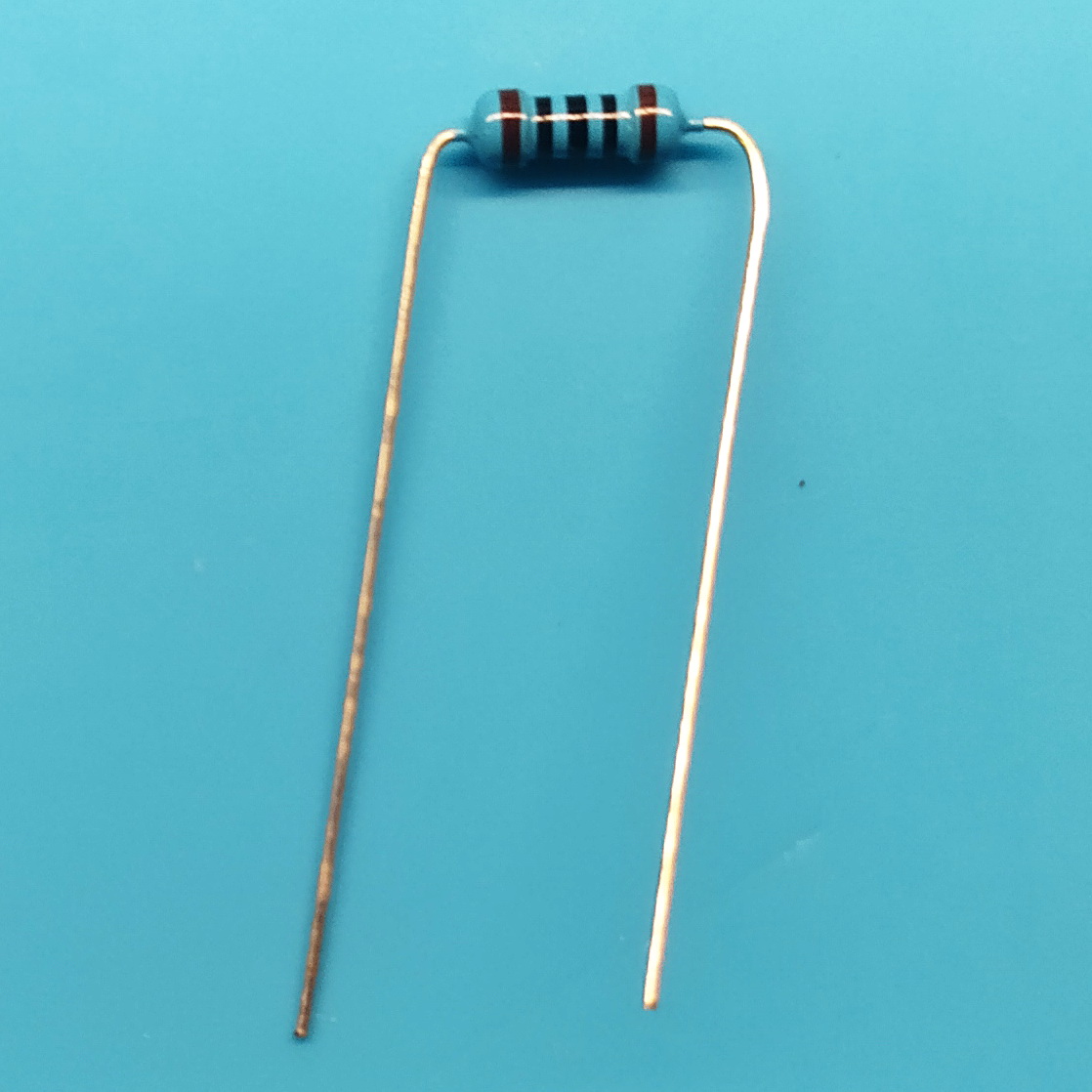

Теперь займемся резистором. Перед установкой удобно будет загнуть его ножки как показано на фото ниже. Затем его нужно вставить в отверстия которые находятся выше и ниже площадки R1. У резисторов нет полярность, поэтому неважно какой контакт в какое отверстие попадёт.

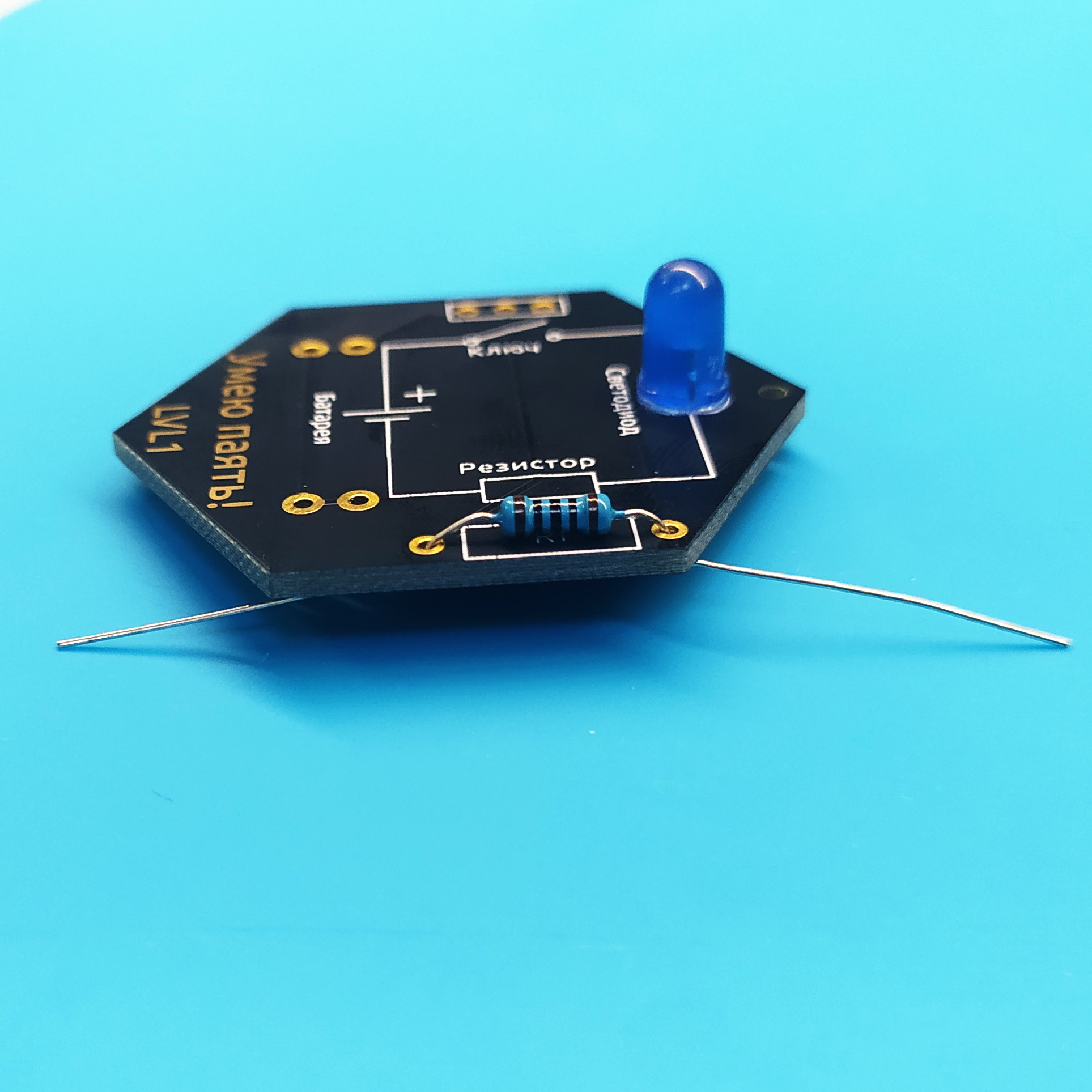

Как и в случае светодиода, разводим контакты в стороны.
Перевернем наш медальон, и с обратной стороны установим держатель батарейки.

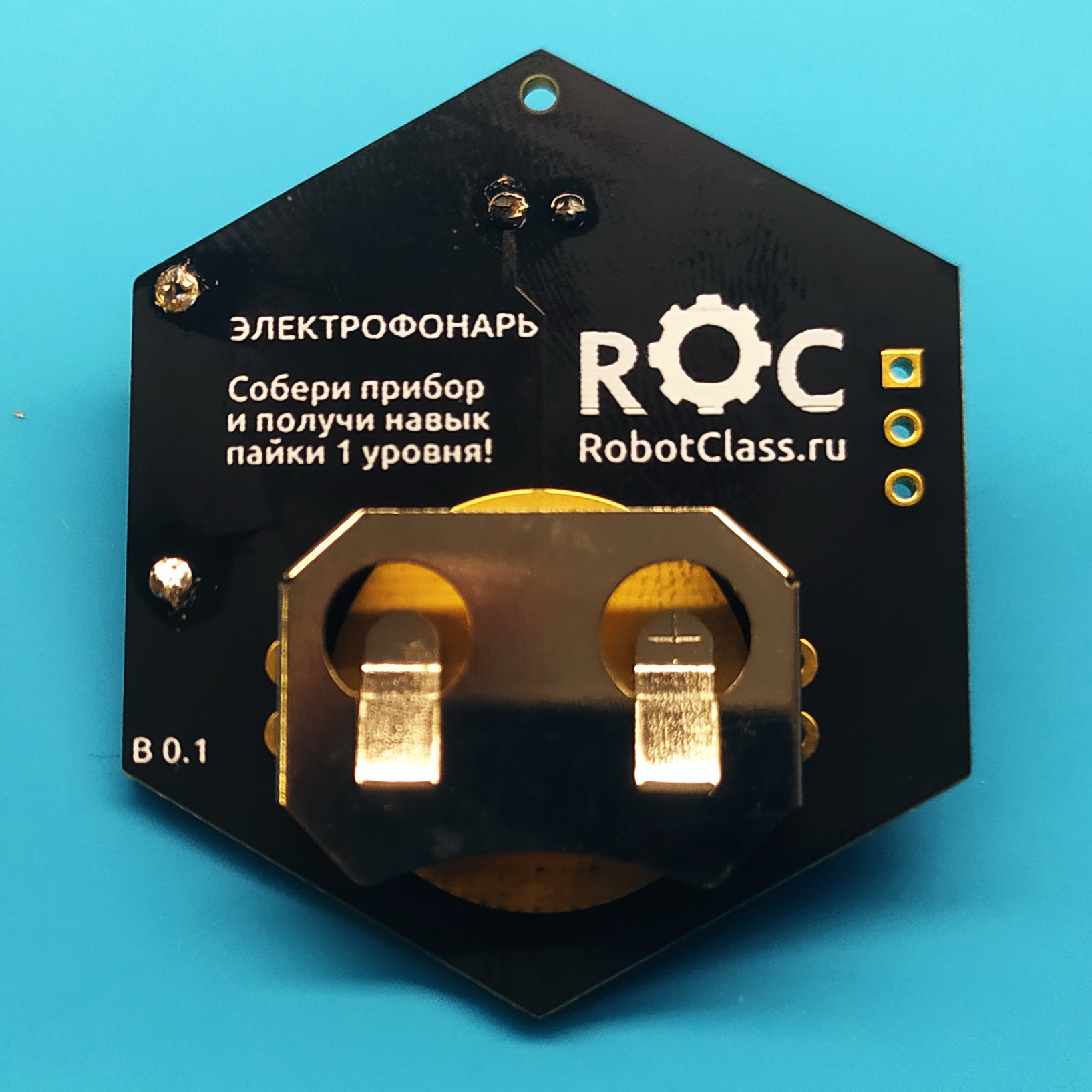

В нижней части этого металлического держателя есть маленькие штырьки, которые следует вставить ее в отверстия на плате, а затем припаять, хорошенько прогревая.
Предупреждение
Следует быть аккуратными, так как голый металл быстро нагревается при пайке, и можно обжечься.

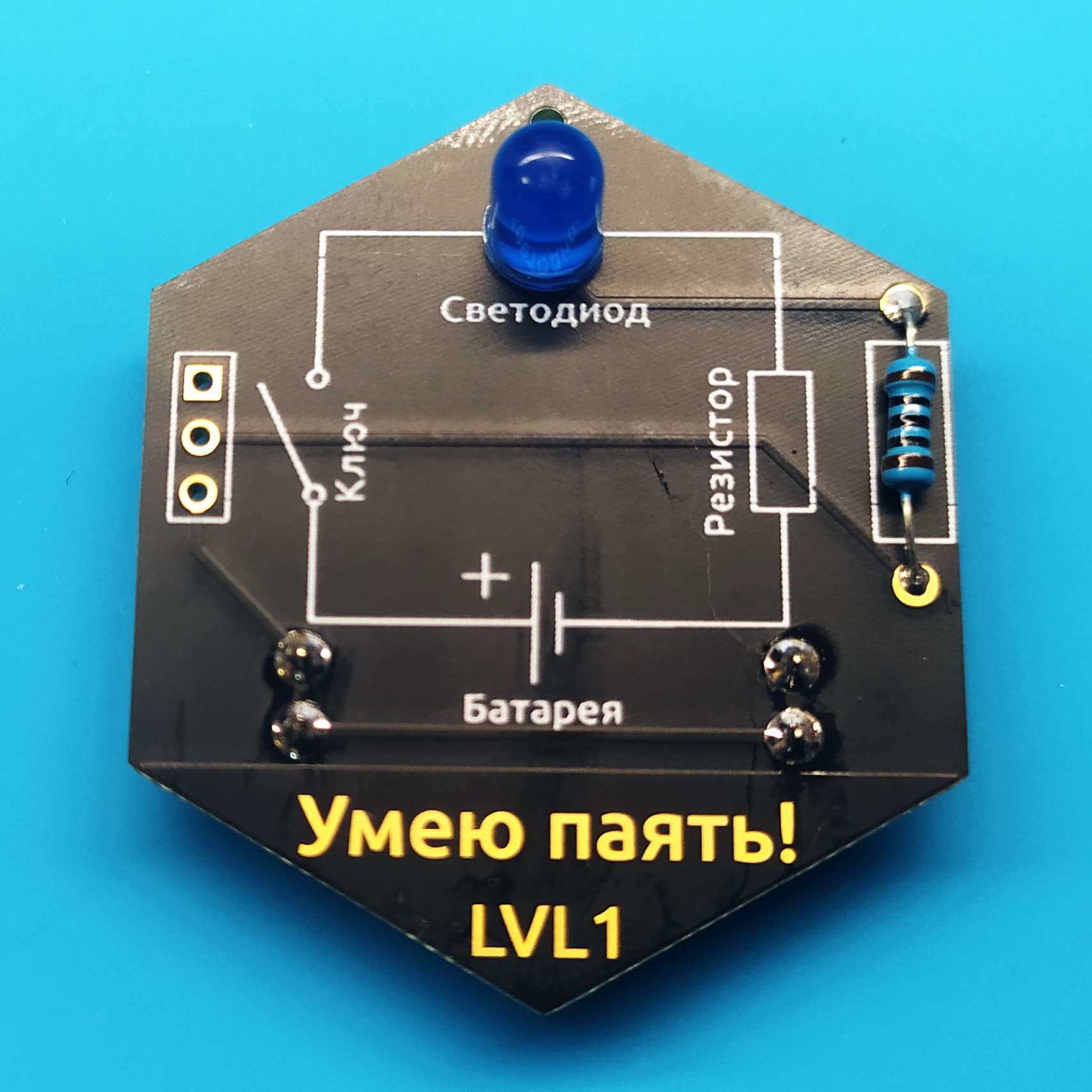

Так будет выглядеть плата после монтажа отсека для батареи.
Остается последний элемент — переключатель. Или «ключ». Удобней всего будет сначала припаять одну из ножек переключателя. И не страшно, если выйдет неаккуратно — главное, чтобы после остывания припоя переключатель был надежно зафиксирован в отверстии.

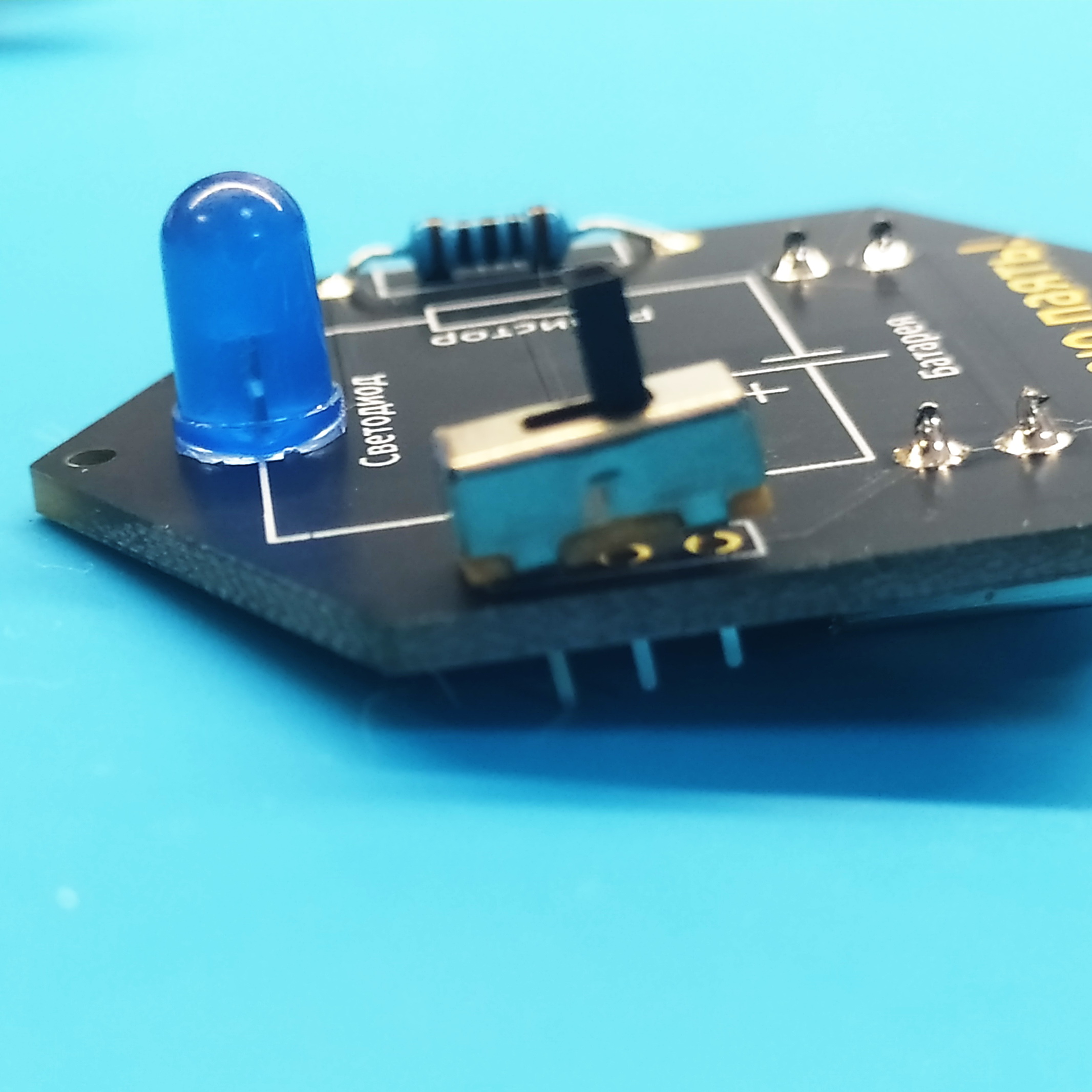

Как видите, переключатель стоит довольно криво…

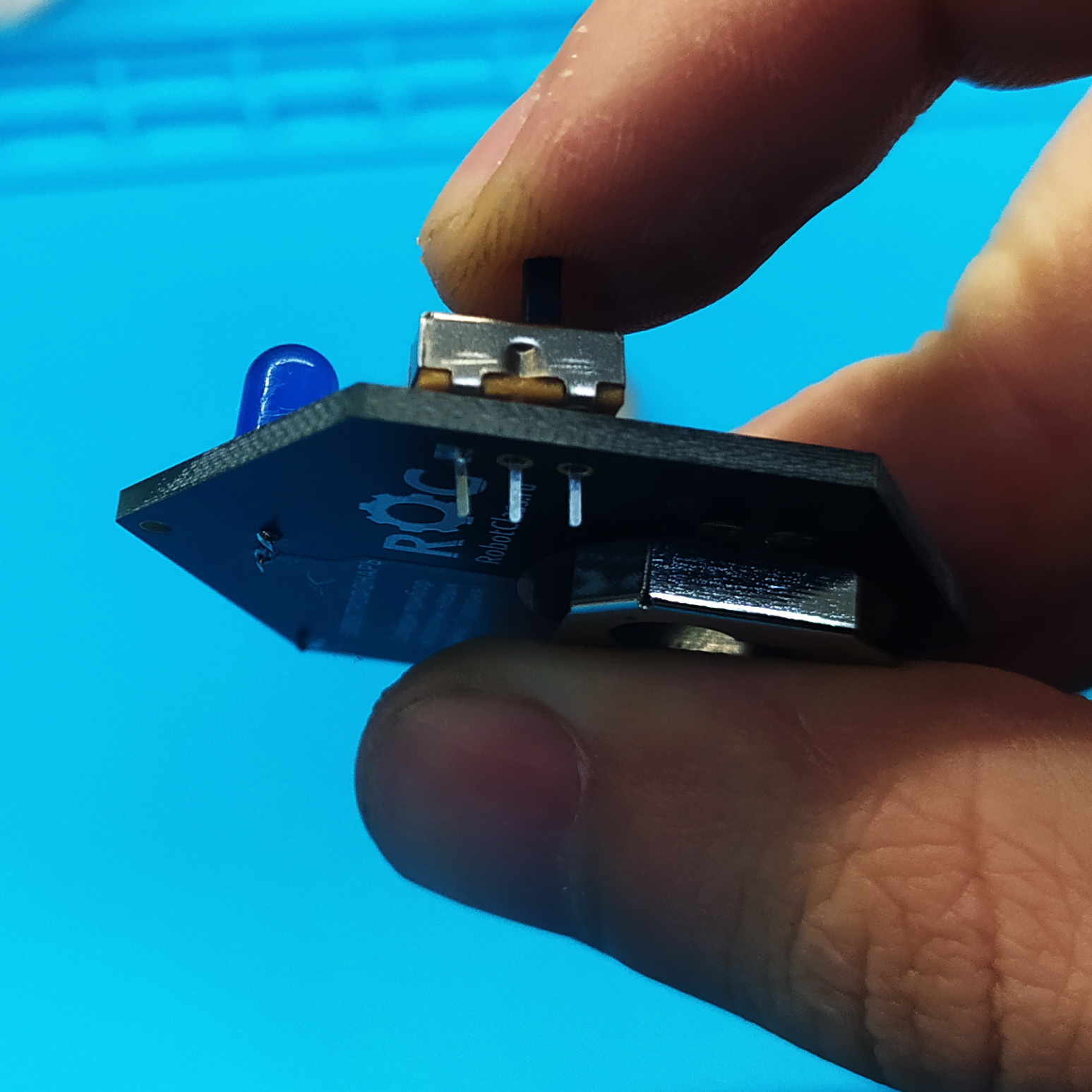

Зато теперь можно взять плату одной рукой так что припаянный переключатель не выпадает из нее и прижать его пальцем.
До разогрева контакта.
А затем снова разогреть припаянный контакт и убрать паяльник. В этот раз переключатель встанет как надо, а припой быстро остынет и зафиксирует его в таком положении.

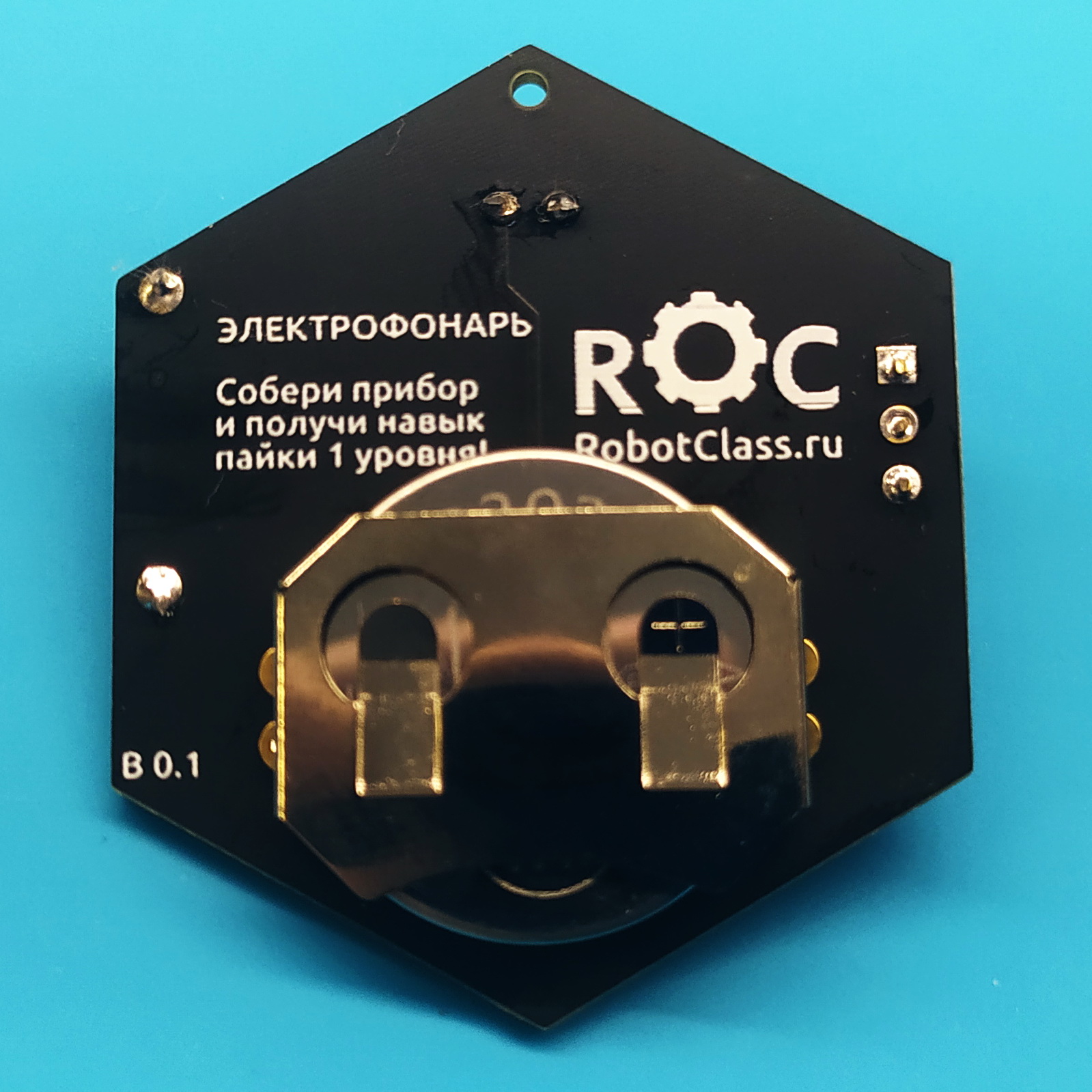

Остается только припаять оставшиеся контакты переключателя и дело почти сделано! Переворачиваем плату и вставляем элемент питания.
Переворачиваем обратно, двигаем рычажок переключателя и вуаля — все работает!
Важно
Поздравляем, первый уровень пайки заслуженно достигнут!
