DIY набор для пайки — Светлое Сердце 2

Набор для пайки техно-кулона Светлое Сердце 2. На плате кулона размещаются 5 ярких светодиодов с линзой диаметром 5 мм. Для включения и выключения подсветки используется движковый выключатель. Питается устройство от литиевой батарейки CR2032.

Набор предназначен для тех, кто только начал заниматься пайкой. Компоненты устанавливаются сквозным монтажом на печатную плату.

Совет

Полезный материал по теме: пайка выводных элементов — техника монтажа компонентов со сквозными выводами.

Подготовка к работе

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это в магазине AlashEd.

Примечание

Список инструментов для сборки:

DIY набор для пайки — Светлое Сердце 2, 27 точек
Флюс ЛТИ-120, флакон с кистью 22 мл
Припой Sn63Pb37 63/37, 0.5 мм, 100 г, с флюсом 2.2%
Губка для чистки жала паяльника в боксе
Бокорезы 120 мм
Силиконовый термостойкий мат 300×400 с отсеками

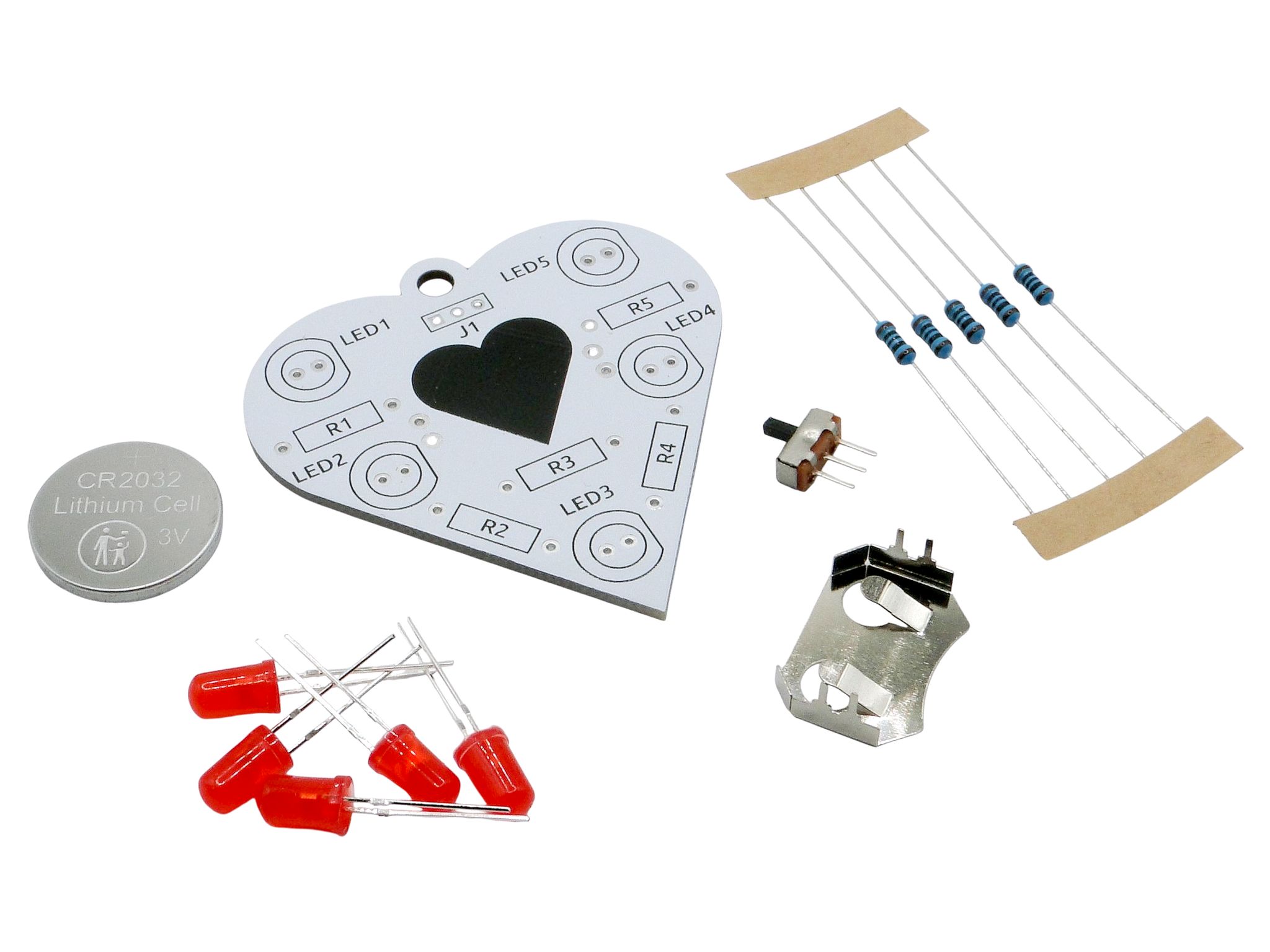

Состав набора

печатная плата;
светодиоды — LED1..LED5;
резисторы 100 Ом — R1..R5;
выключатель — SW;
держатель батарейки CR2032 — BT1;
батарейка CR2032.

Сборка устройства

Резисторы

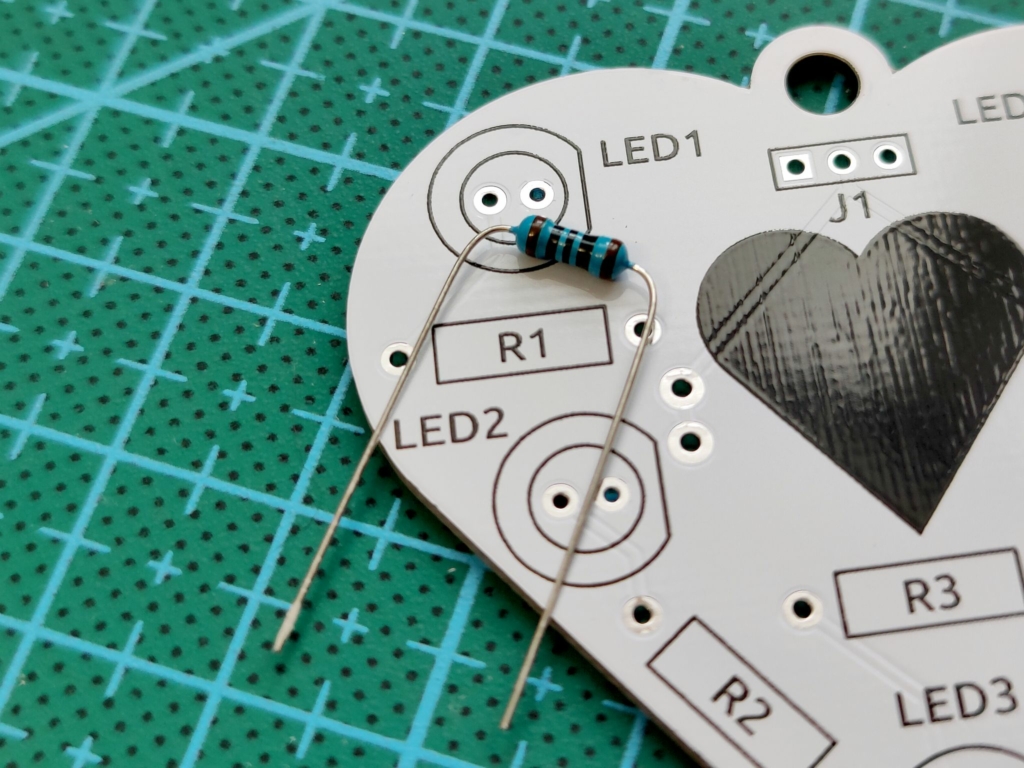

Начинаем монтаж с установки пяти резисторов на 100 Ом. Вставляем их в посадочное место R1..R5. У резисторов нет полярности, так что вставляем их любой стороной.

Ножки выводных элементов легко гнутся рукой. Загибаем их заранее так, чтобы они идеально вставали на своё место.

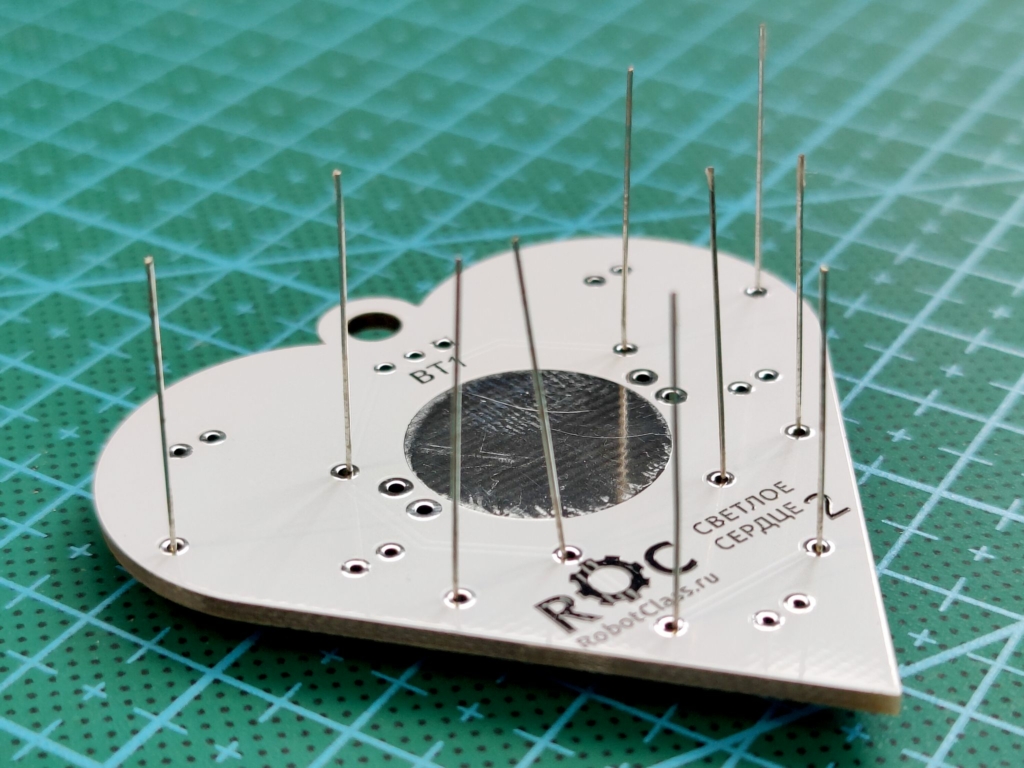

После того как резисторы вставлены, плату можно перевернуть и положить прямо на резисторы. Затем хорошенько пропаять все ножки.

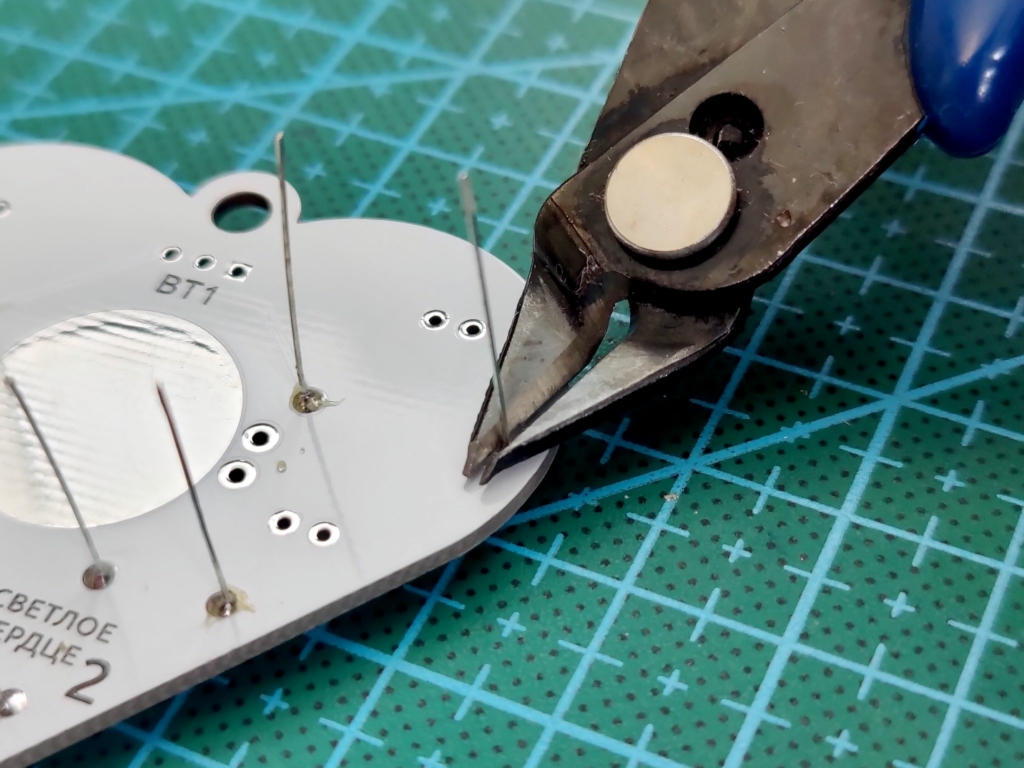

Стоит сразу откусить их кусачками под самый корень.

Держатель батарейки CR2032

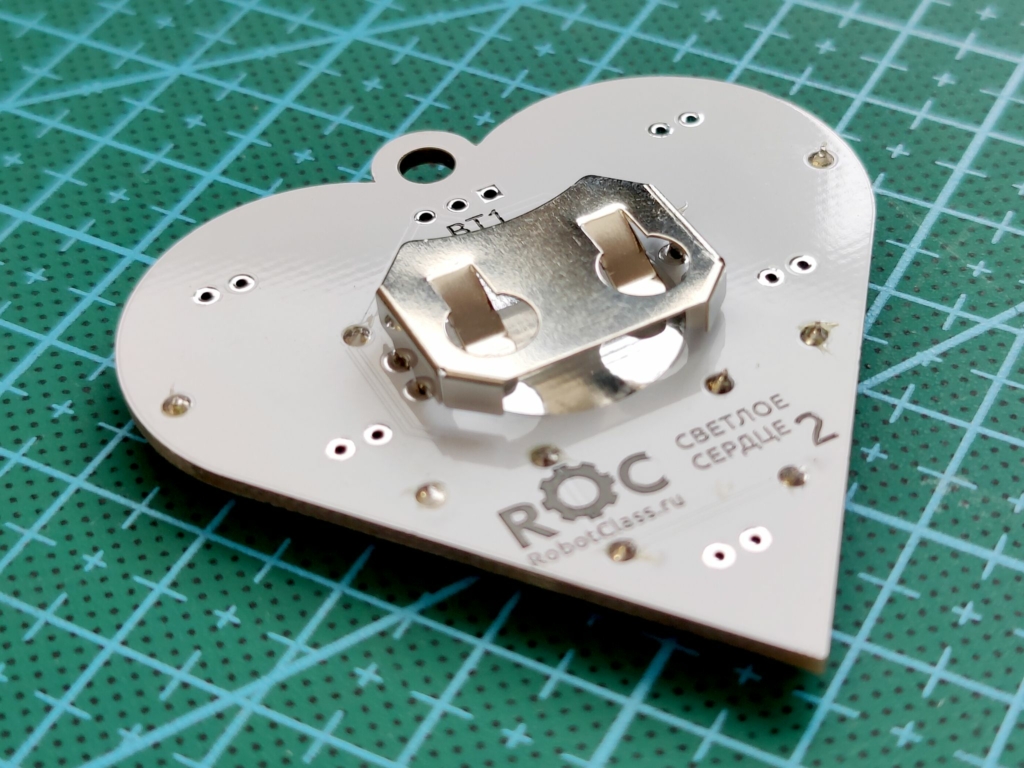

Далее припаиваем держатель батарейки CR2032. Размещаем его так, чтобы батарейка вставлялась в держатель снизу сердца.

Подсказка

Чтобы массивный металлический держатель хорошо припаялся, его контакты следует прогревать паяльником дольше обычного.

Светодиоды

После установки держателя переходим к светодиодам — LED1…LED5. У светодиодов есть полярность.

Положительный контакт светодиода (анод) имеет большую длину, чем отрицательный (катод). Кроме того, со стороны катода корпус светодиода слегка срезан. Если посмотреть на посадочные места для светодиодов на плате, то метка там тоже имеет срез. Таким образом, срез на корпусе светодиода должен совпадать со срезом на метке.

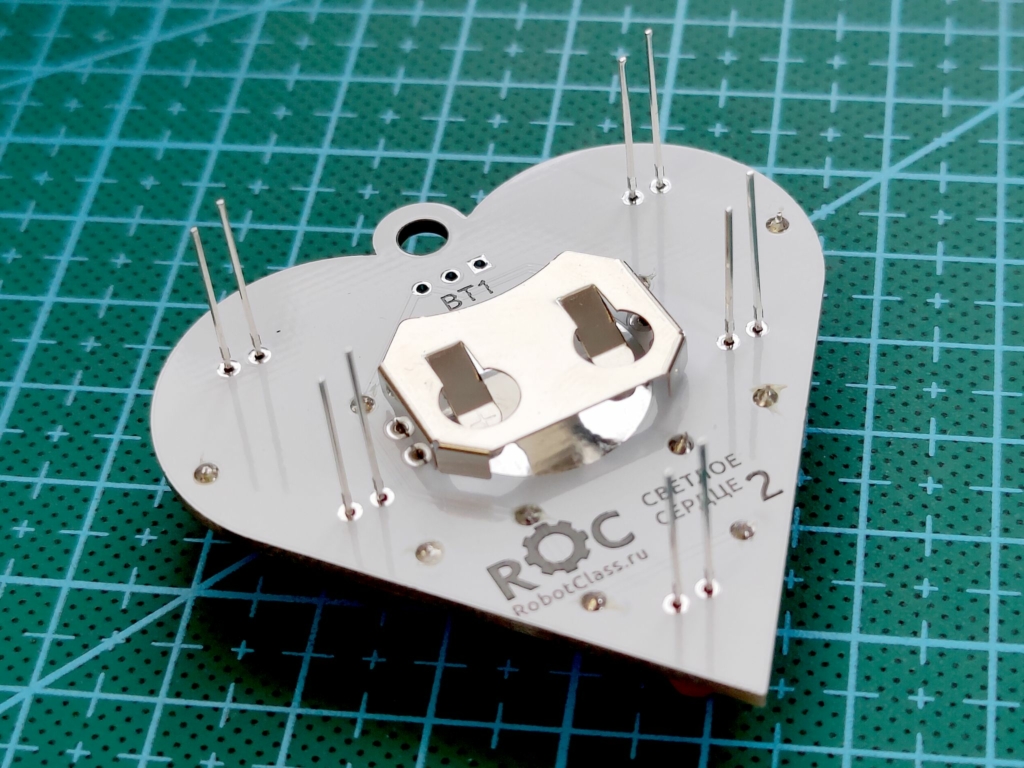

Вставляем светодиоды, переворачиваем плату и ставим её на линзы светодиодов как на ножки. Теперь можно спокойно пропаять все светодиоды.

Важно

Во время пайки можно заметить, что одна точка паяется прекрасно, а ко второй припой никак не хочет прилипать! Все дело в том, что эта точка — общий контакт светодиода, соединённый с большим количеством медной фольги. Нужно греть его подольше. Или временно поднять температуру паяльника до 350-400 градусов.

Выключатель

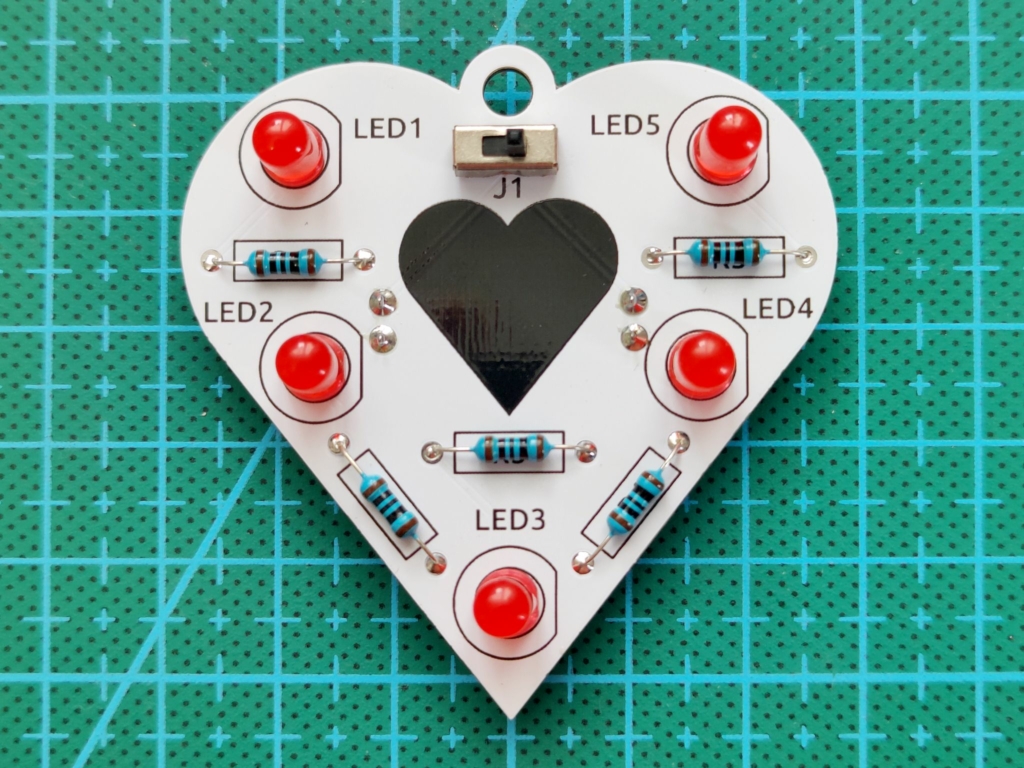

Установка выключателя. Данный движковый выключатель можно ставить любой стороной. Припаиваем его. На этом сборку устройства можно считать законченной!

Сглаживание колючек

После того как ножки были откусаны, на их месте остаётся острый остаток — «пенёк», который будет мешать вставлять батарейку в держатель и цепляться за одежду!

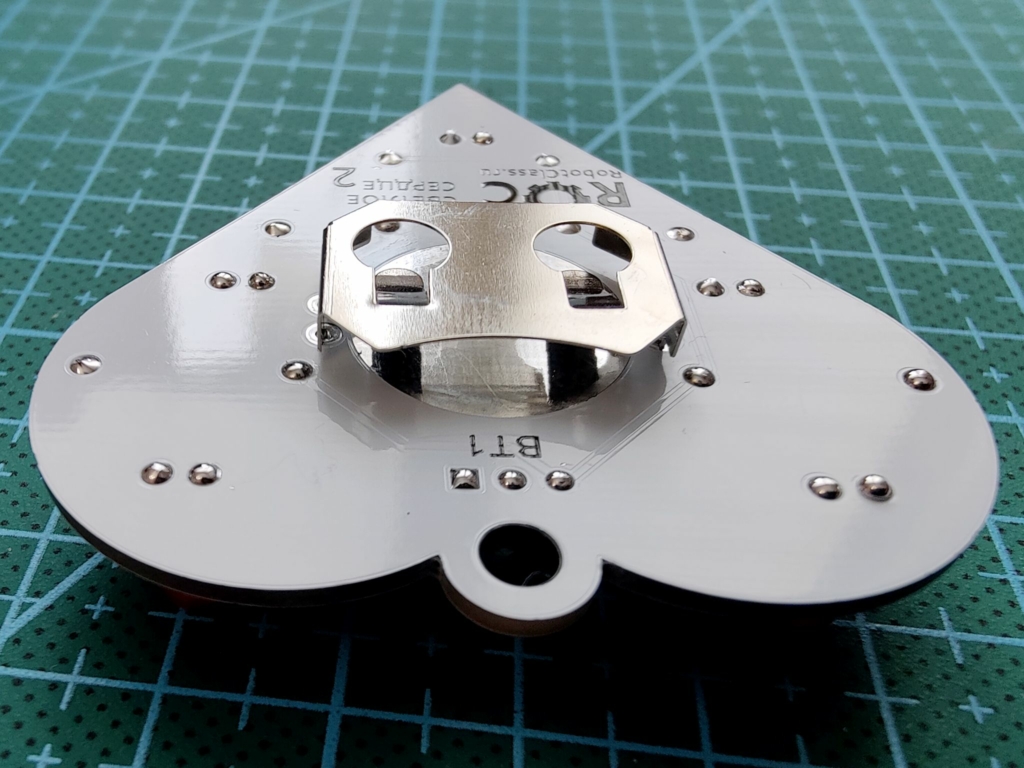

Нужно немного помазать эти пеньки жидким флюсом и дополнительно прогреть паяльником. Можно добавить немного припоя. Получатся красивые гладкие полусферы, как на фото ниже.

Вот и всё! Вставляем батарейку CR2032 и включаем кулон.
