DIY набор для пайки — Генератор импульсов

Набор для сборки генератора импульсов (ЦВС) на микросхеме ICL8038. Цифровой вычислительный синтезатор — прибор, который позволяет генерировать сигналы различной формы и частоты.

Набор рассчитан для начинающих радиолюбителей и позволяет отработать пайку выводных элементов разного типа: от простых резисторов до микросхемы в DIP корпусе.

Примечание

Набор предназначен для тех, кто уже имеет опыт пайки выводных элементов и не боится сложностей. Компоненты устанавливаются сквозным монтажом на печатную плату.

Подготовка к работе

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.

Совет

Базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0,5 мм с флюсом, губка для чистки жала паяльника в боксе, бокорезы и силиконовый термостойкий мат с отсеками.

Состав набора

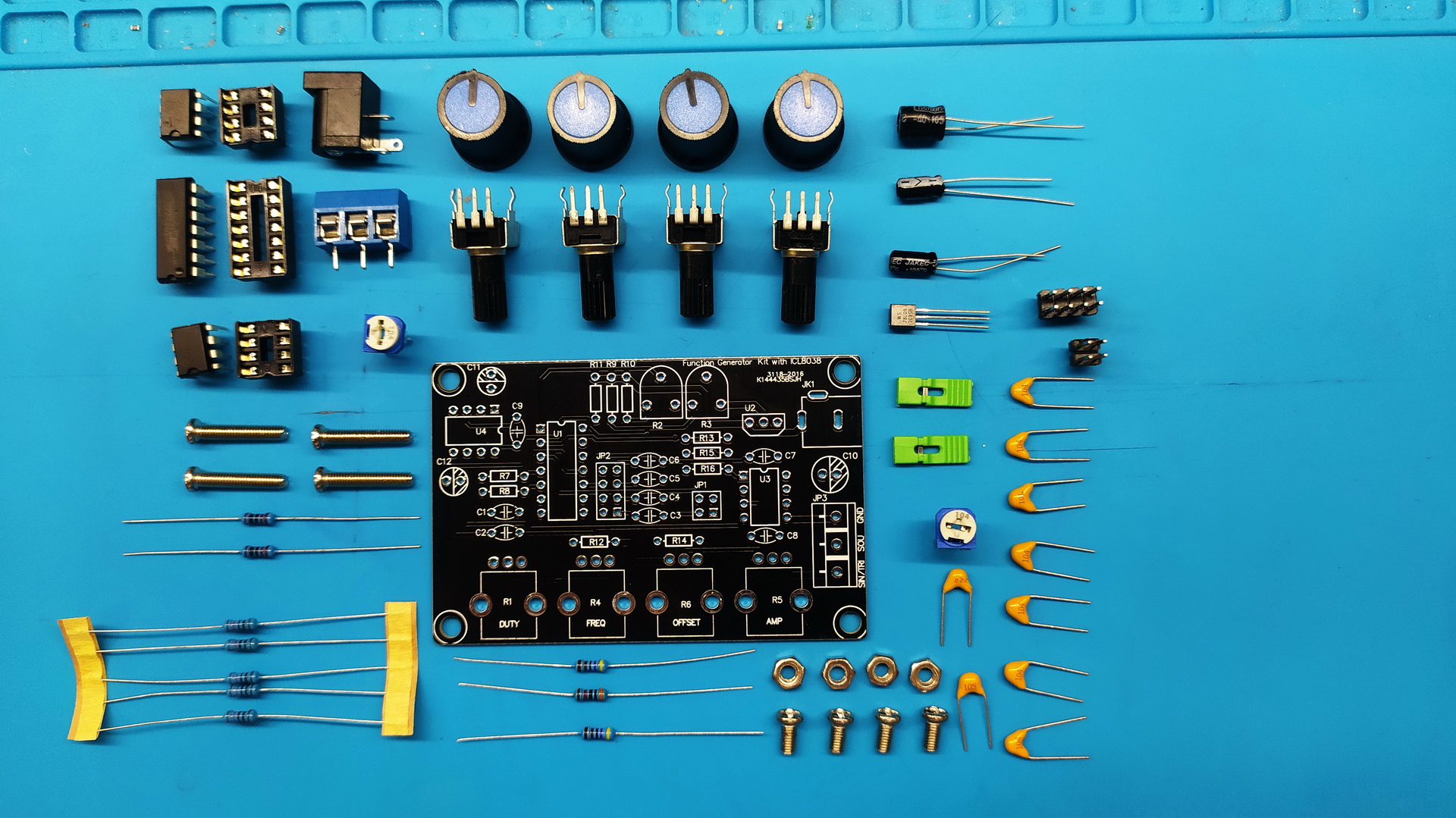

Все компоненты набора подобраны для сквозного монтажа компонентов в отверстия на плате.

• печатная плата;

• R1, R4, R6 — потенциометр с ручкой 5 кОм;

• R5 — потенциометр с ручкой 50 кОм;

• R2, R3 — резистор подстроечный, 10 кОм;

• R7, R8 — резистор 1 кОм;

• R9, R10, R13, R15, R16 — резистор 10 кОм;

• R11, R14 — резистор 4,7 кОм;

• R12 — резистор 30 кОм;

• C1, C2, C5, C7, C8, C9 — конденсатор керамический 104;

• C3 — конденсатор керамический 101;

• C4 — конденсатор керамический 222;

• C6 — конденсатор керамический 105;

• C10 — конденсатор электролитический, 100 мкФ;

• C11, C12 — конденсатор электролитический, 10 мкФ;

• U1 — сокет и генератор сигналов ICL8038;

• U2 — стабилизатор напряжения 78L09;

• U3 — сокет и операционный усилитель, TL082;

• U4 — сокет и преобразователь напряжения ICL7660S;

• JK1 — гнездо питания 5,5/2,1;

• JP3 — винтовая клемма, 3 контакта;

• набор штыревых разъемов и джамперов;

• набор акриловых панелей для сборки корпуса;

• набор пластиковых наконечников (колпачков) на потенциометры.

Сборка платы

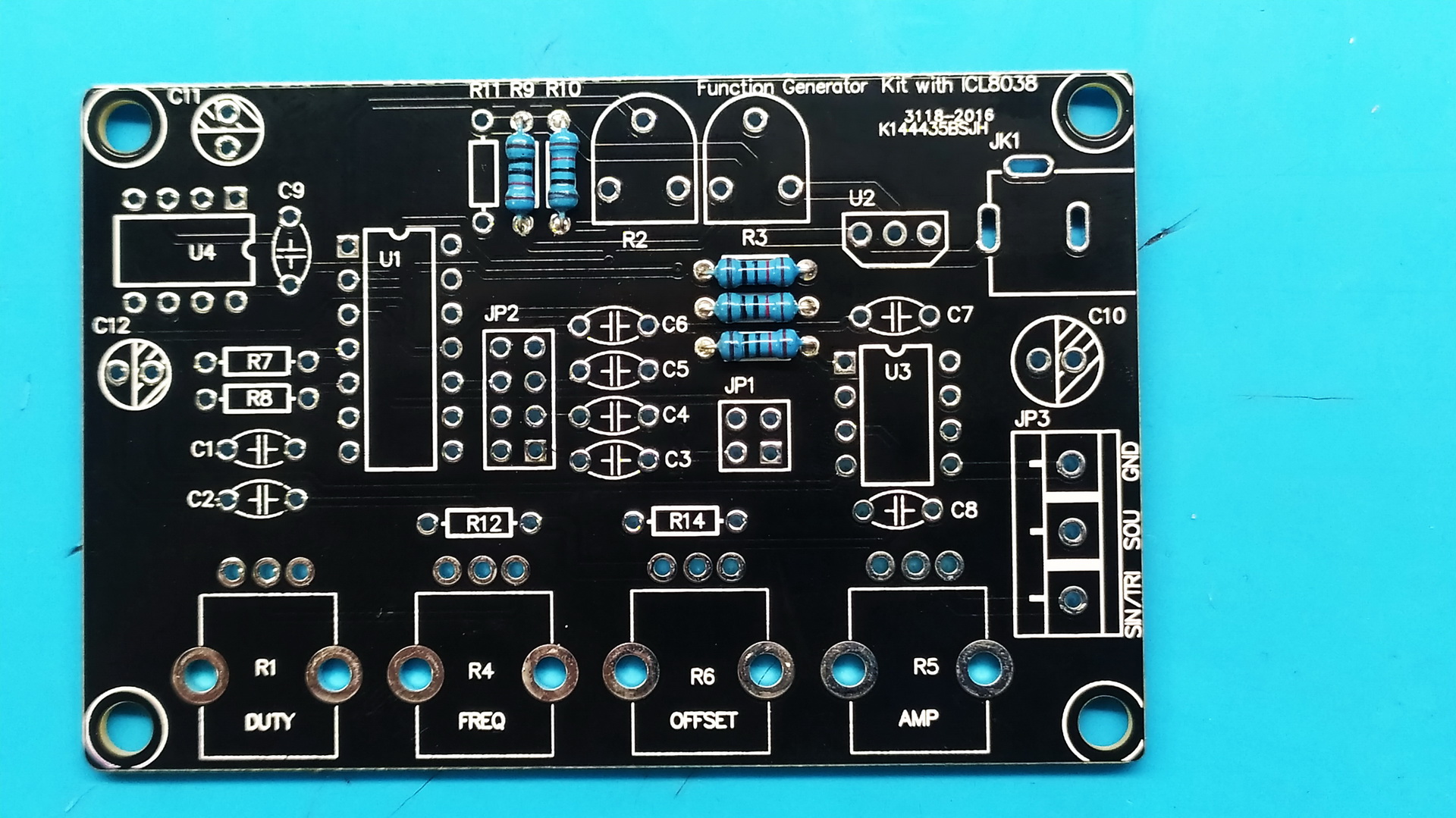

Монтируем резисторы 10 кОм.

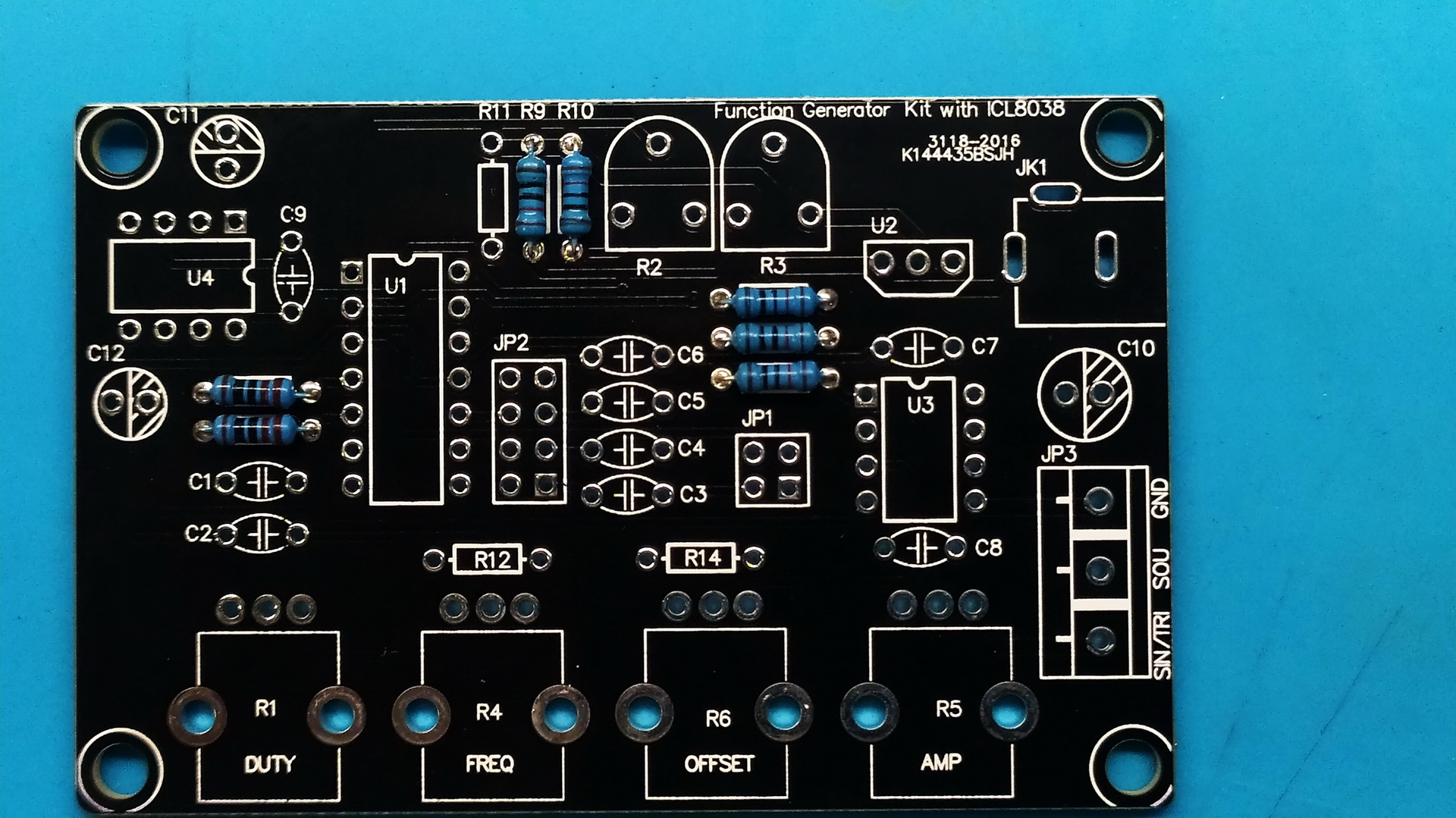

Затем резисторы 1 кОм.

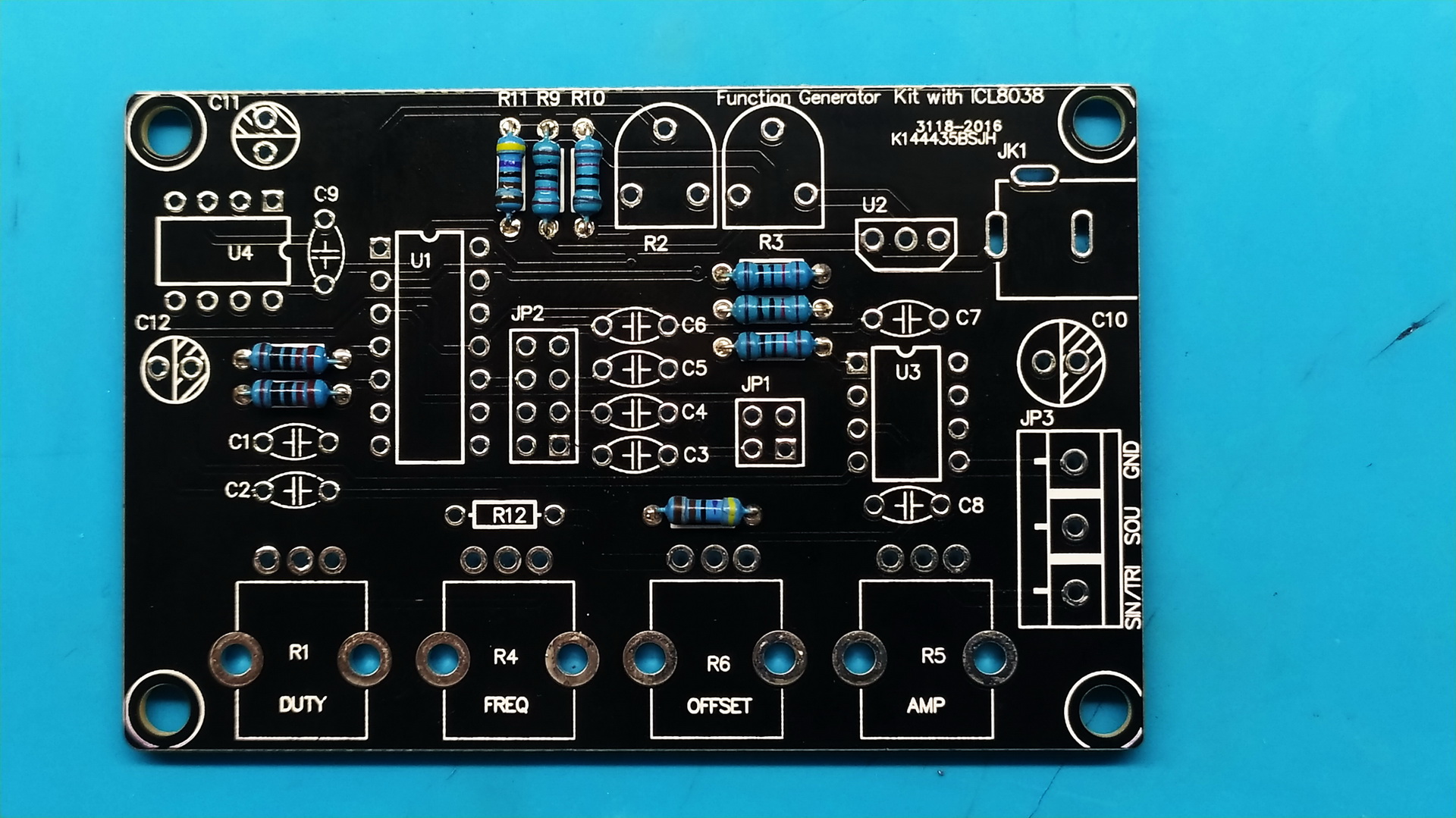

Резисторы 4,7 кОм.

Наконец, один резистор 30 кОм на R12 и переходим к установке керамических конденсаторов.

На одной из сторон конденсатора есть трехзначное число по которому мы будем ориентироваться куда и какой конденсатор необходимо установить.

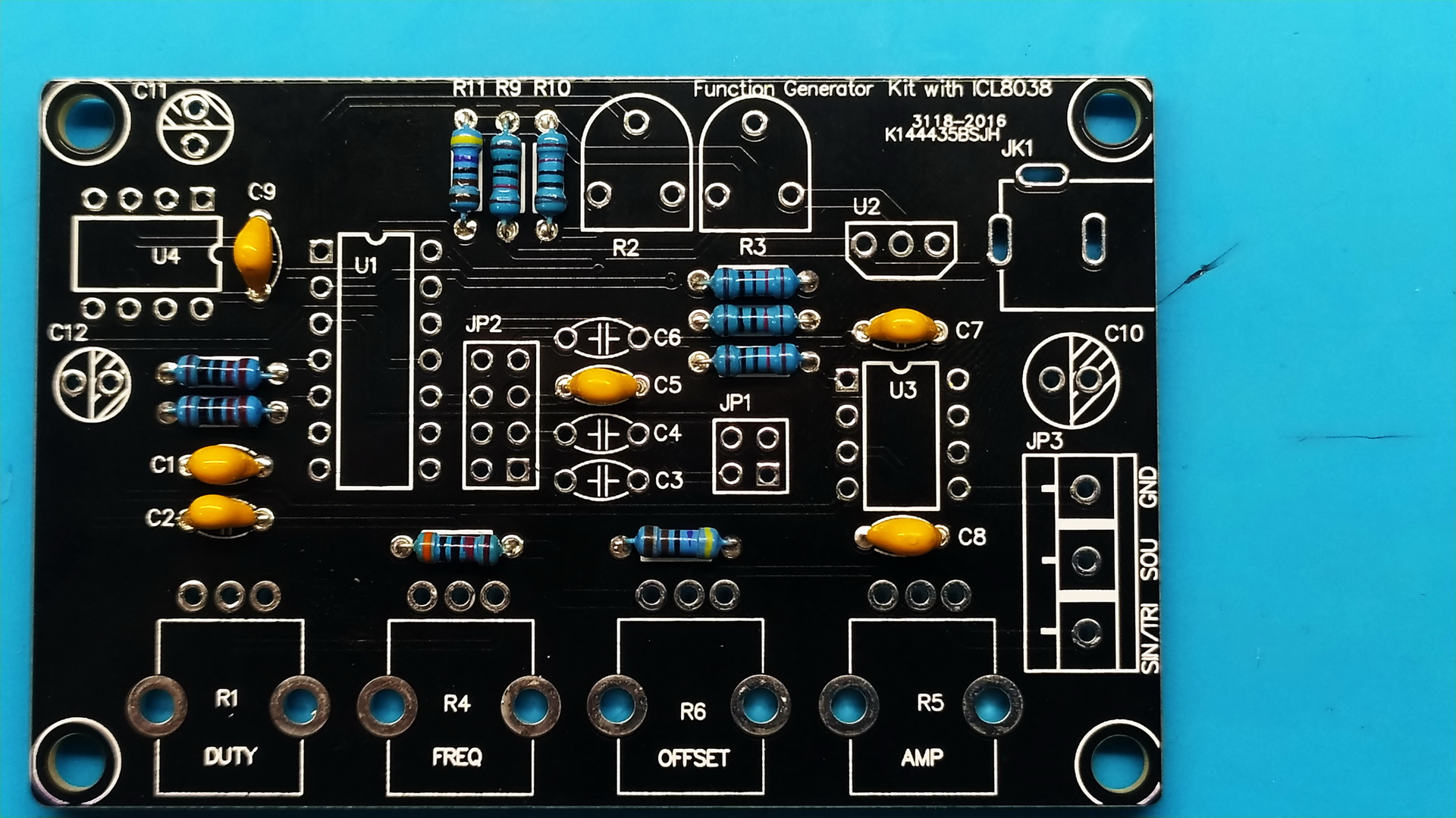

Начинаем с конденсаторов 104: C1, C2, C5, C7, C8 и C9.

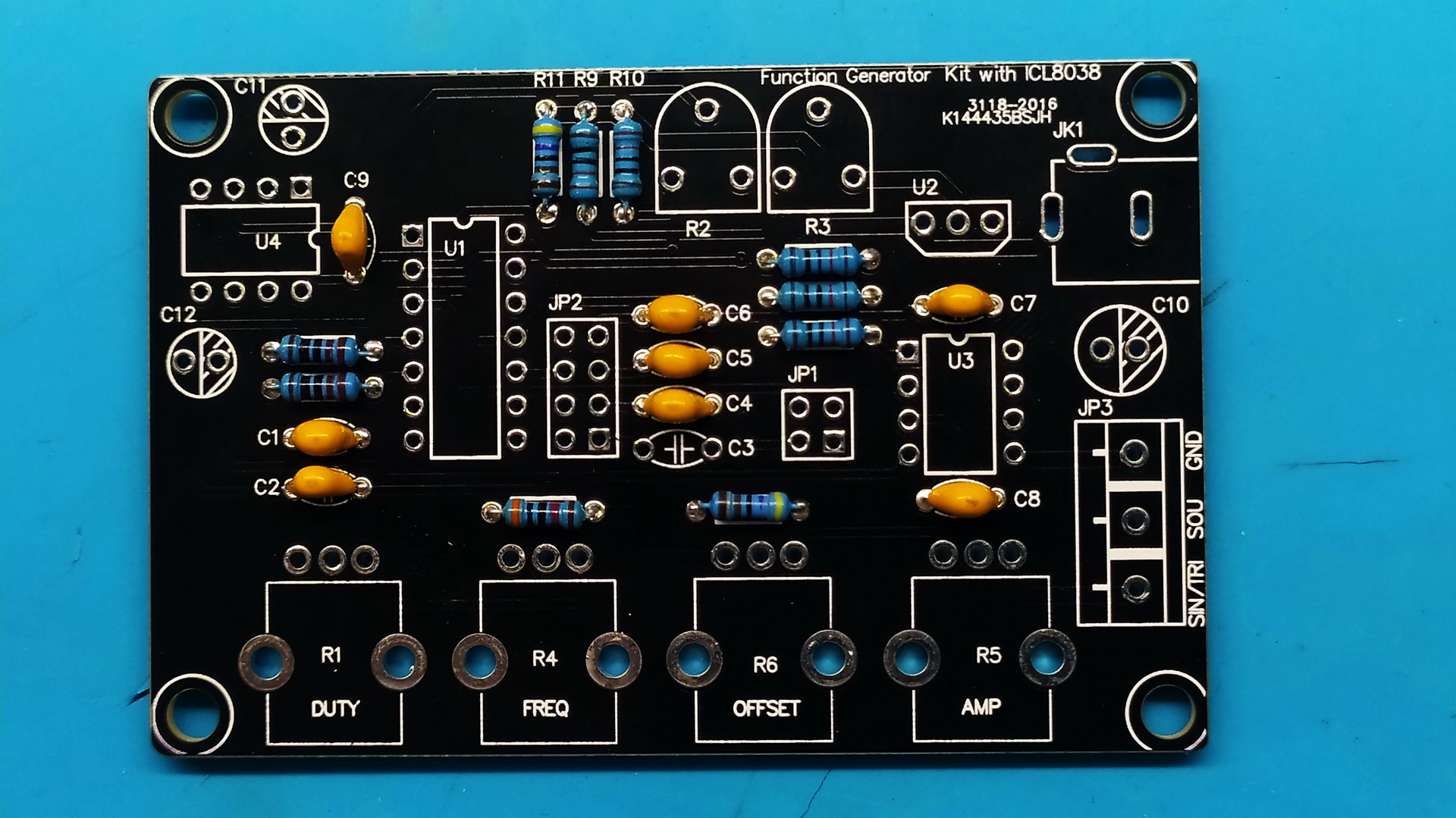

Затем припаиваем один конденсатор 105 на C6, а конденсатор 222 на C4.

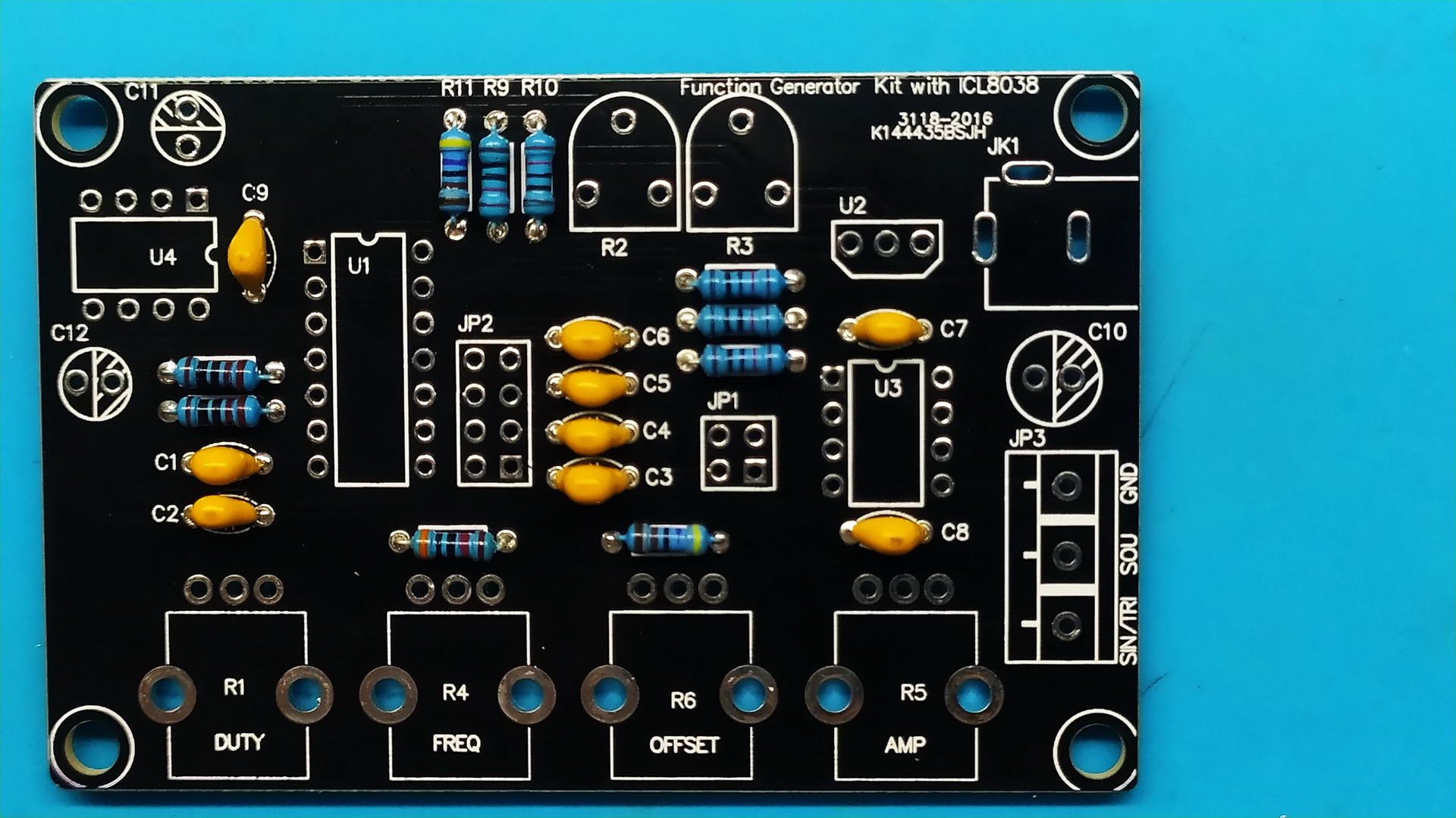

Наконец, конденсатор 101 ставим на место C3.

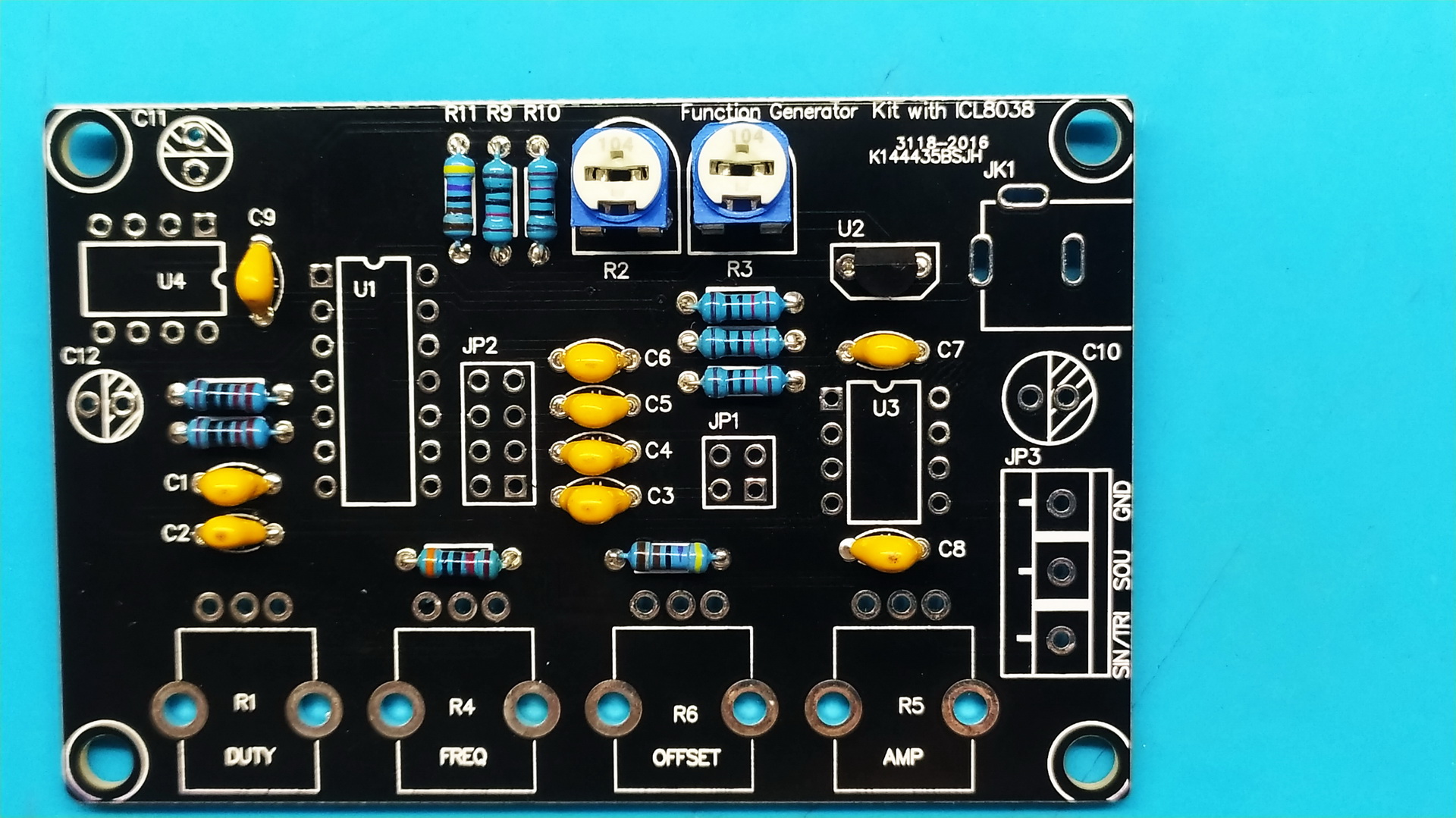

Монтируем стабилизатор напряжения U2 и подстроечные резисторы на 10 кОм — R2, R3.

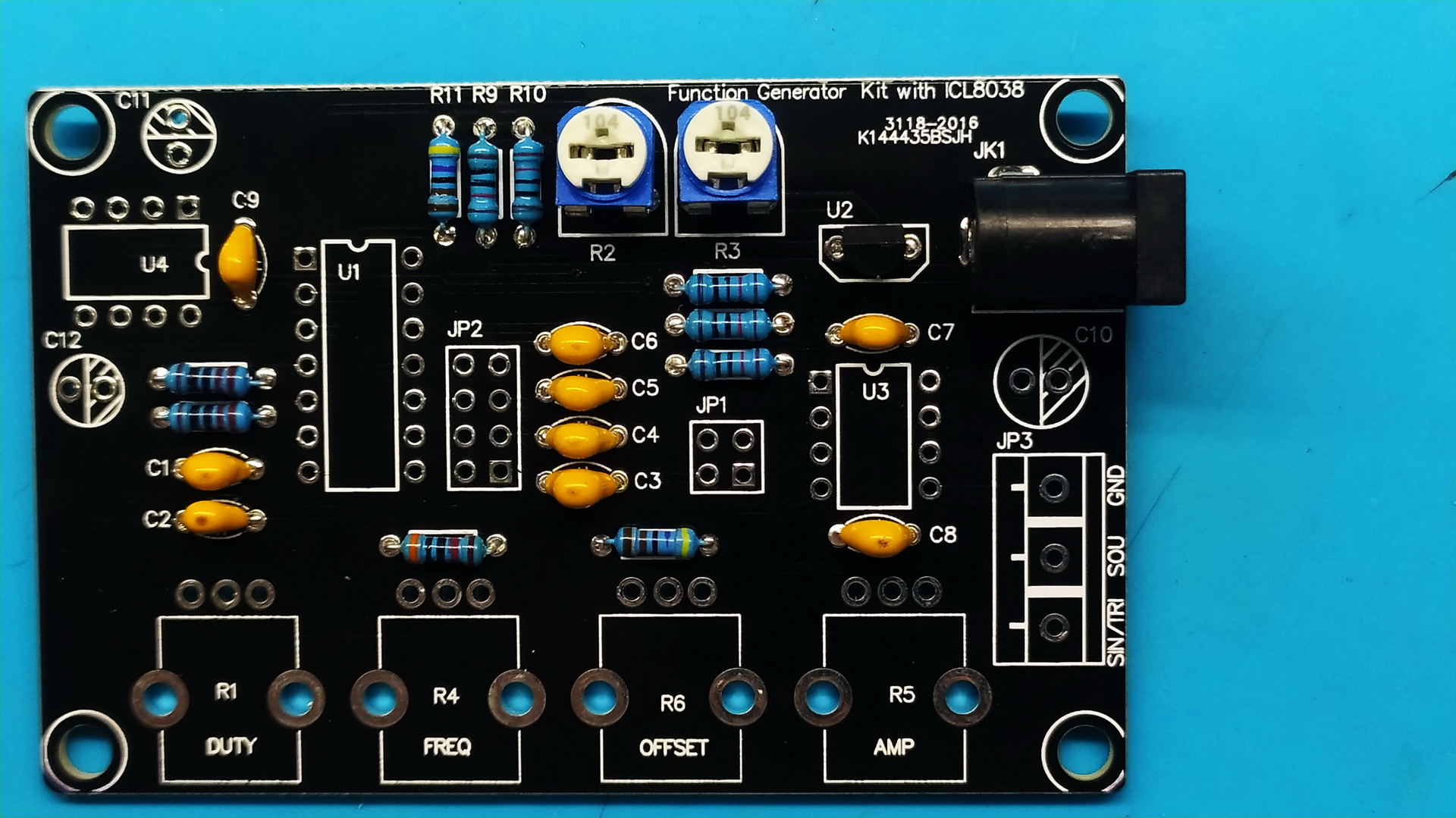

Припаиваем гнездо питания JK1.

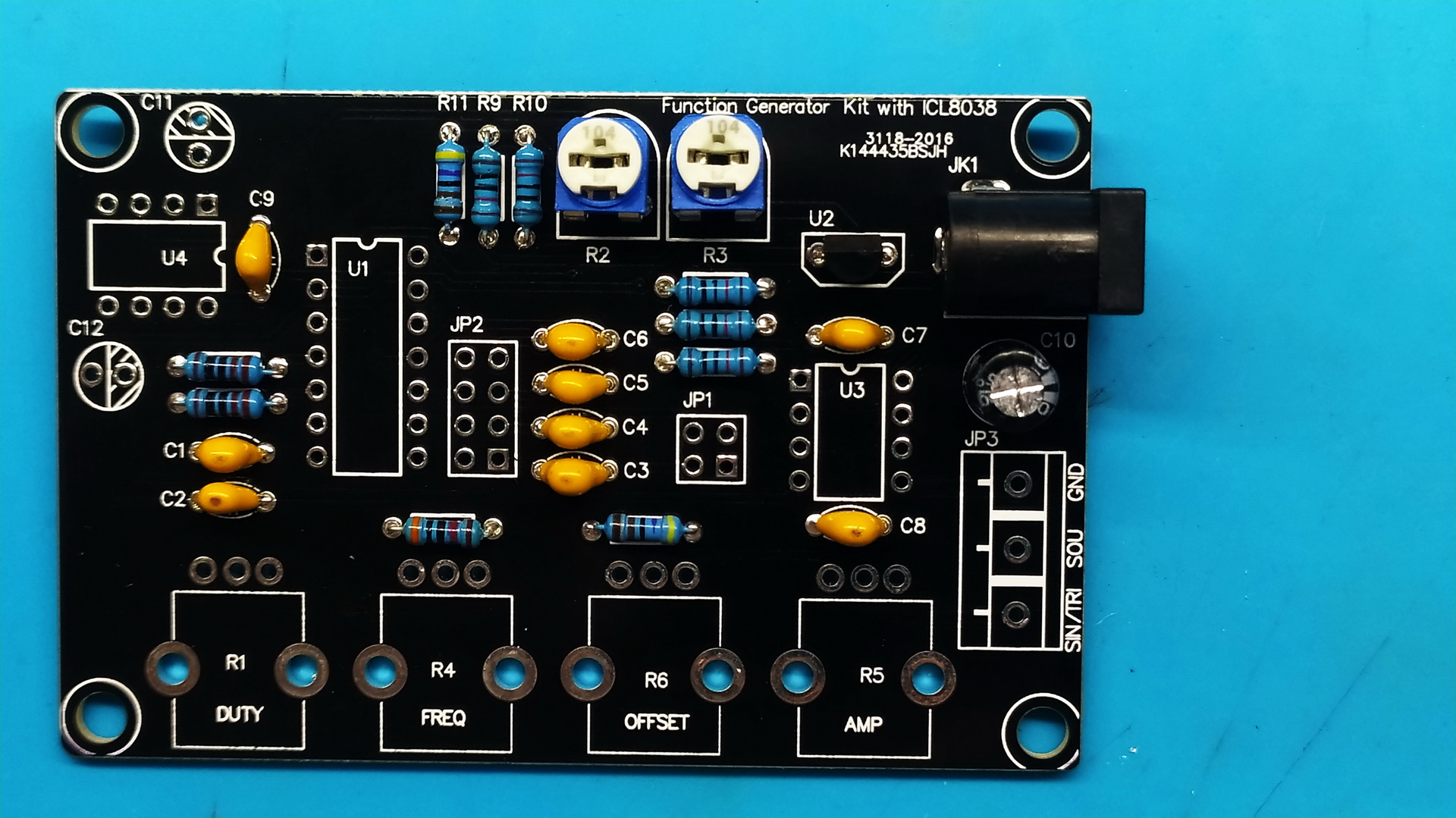

Устанавливаем электролитический конденсатор на 100 мкФ на место C10.

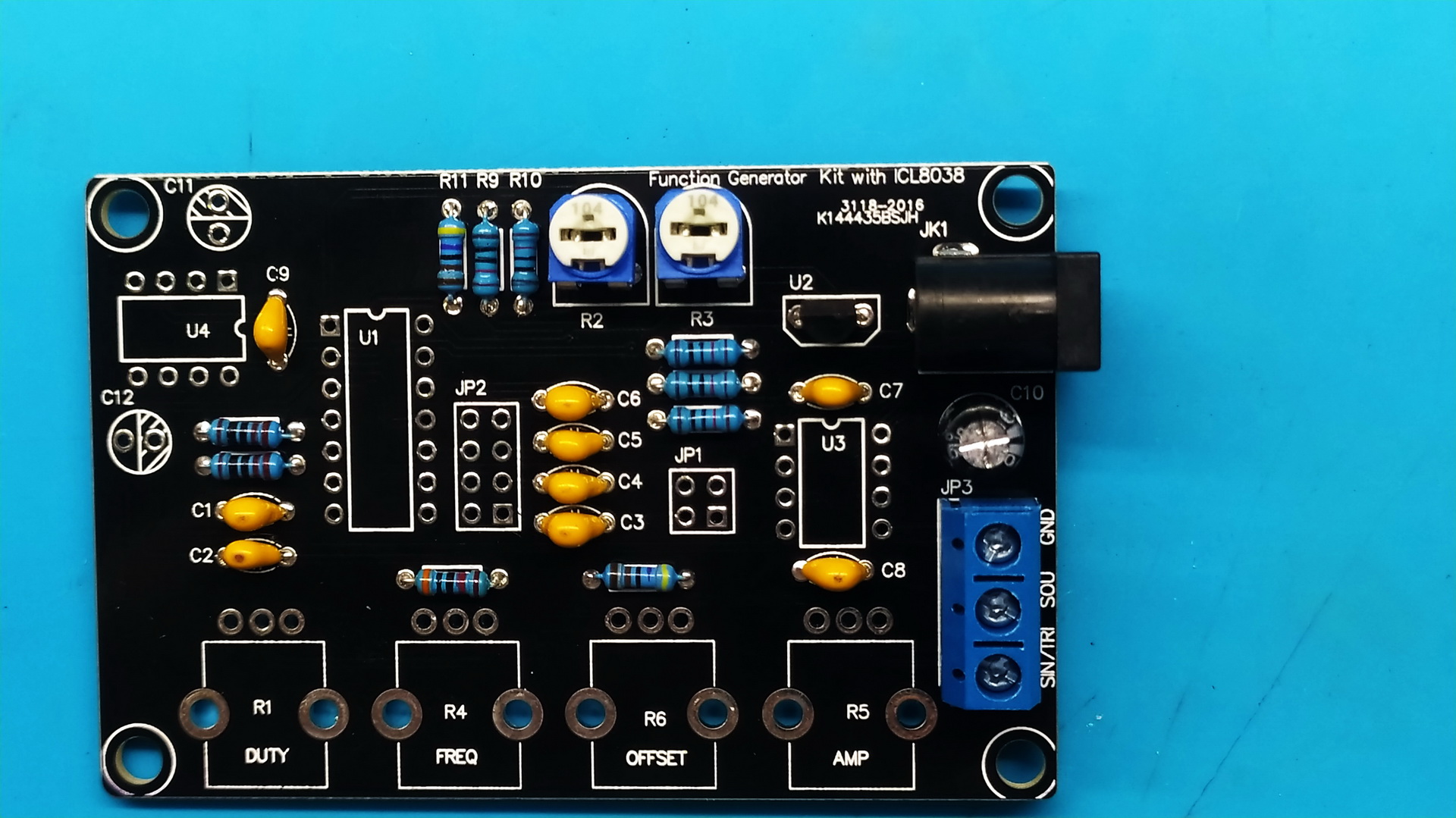

Теперь винтовые клеммы.

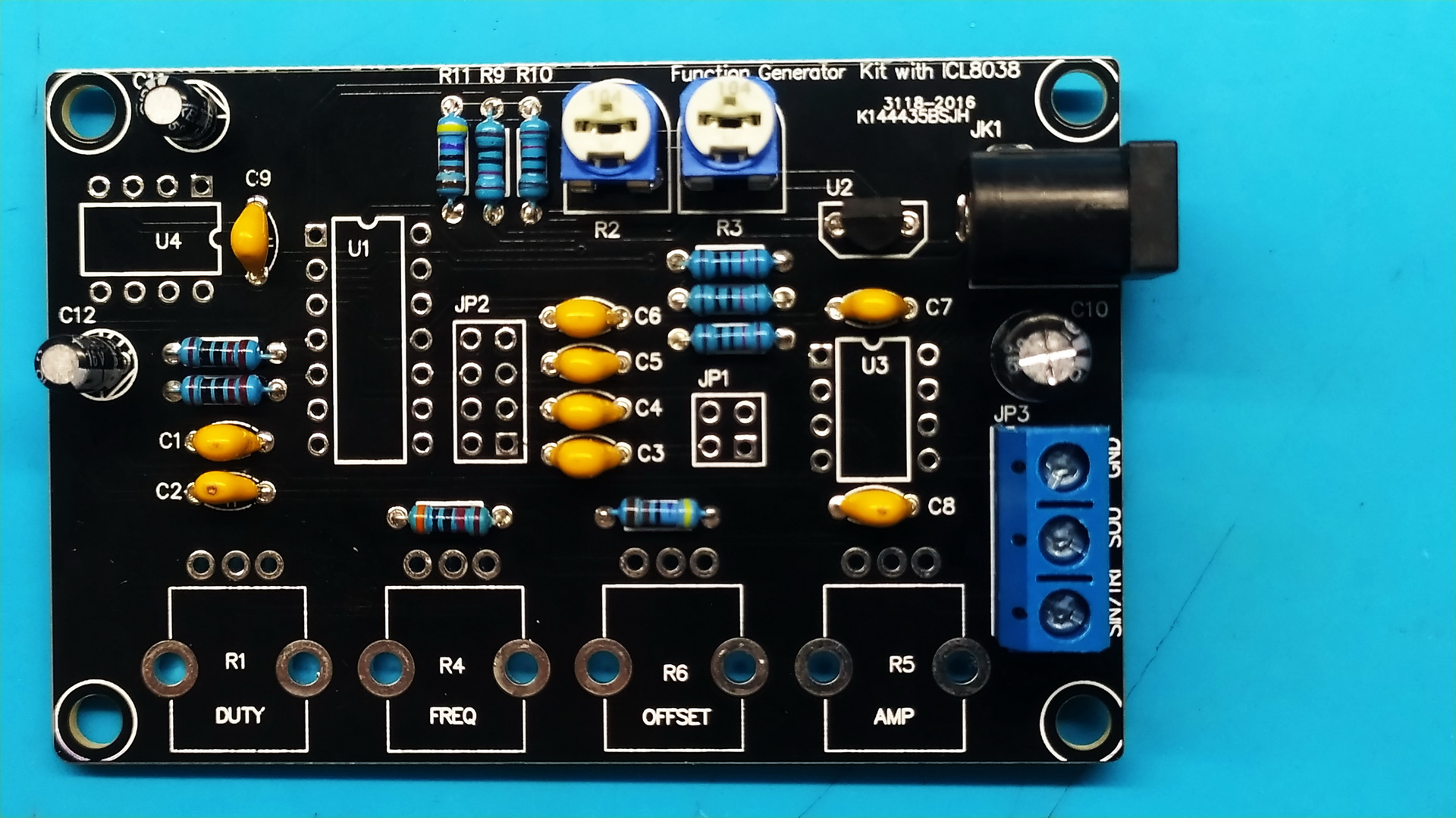

Два электролитических конденсатора на 10 мкФ — C11, C12.

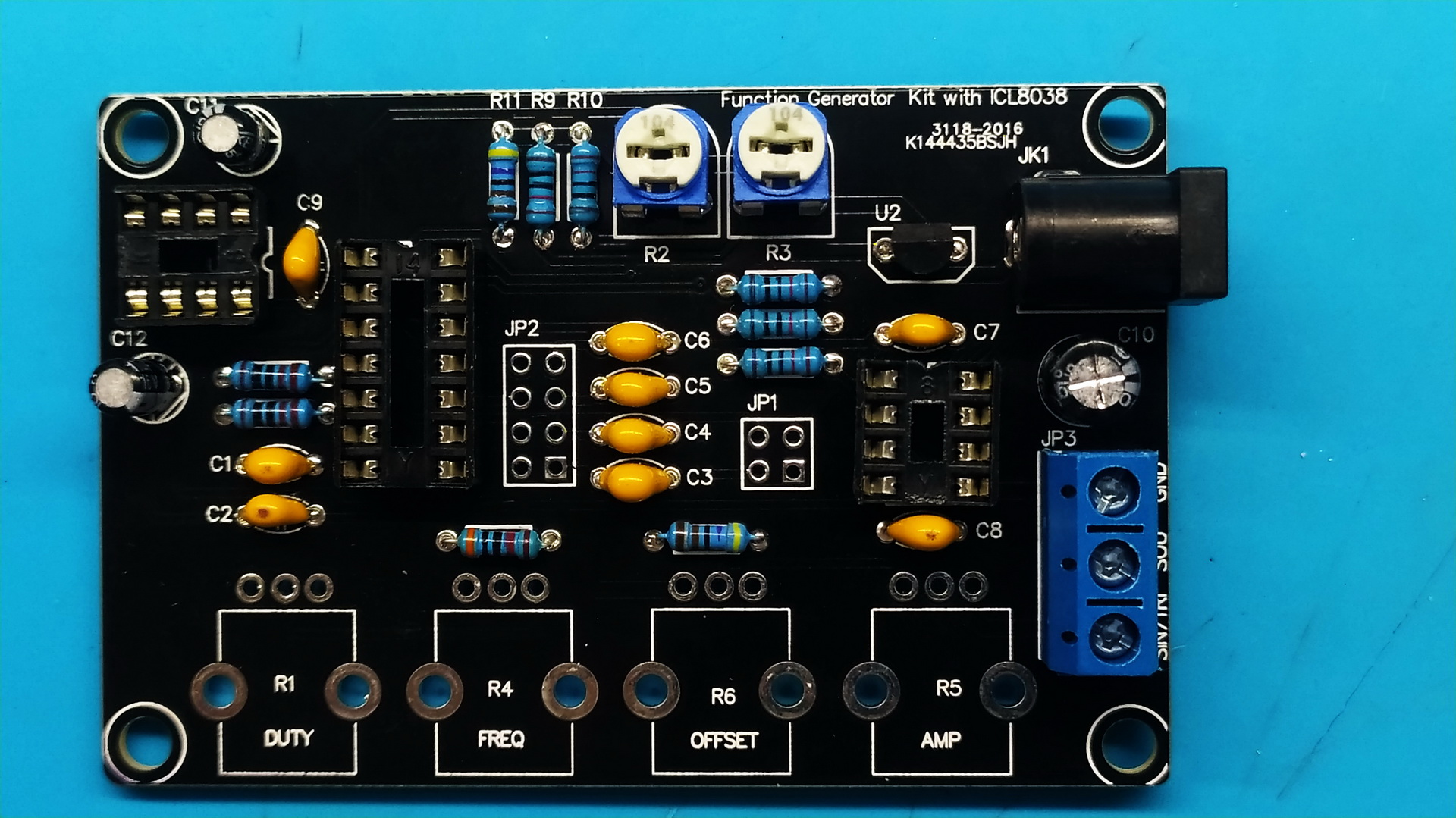

Затем ставим гнезда для микросхем.

Важно

Будьте внимательны — с одной из сторон гнезда есть небольшой круглый вырез. Точно такой же вырез отмечен на рисунке гнезда на плате. Соответственно, гнездо необходимо устанавливать так чтобы вырез на гнезде и на плате совпадали.

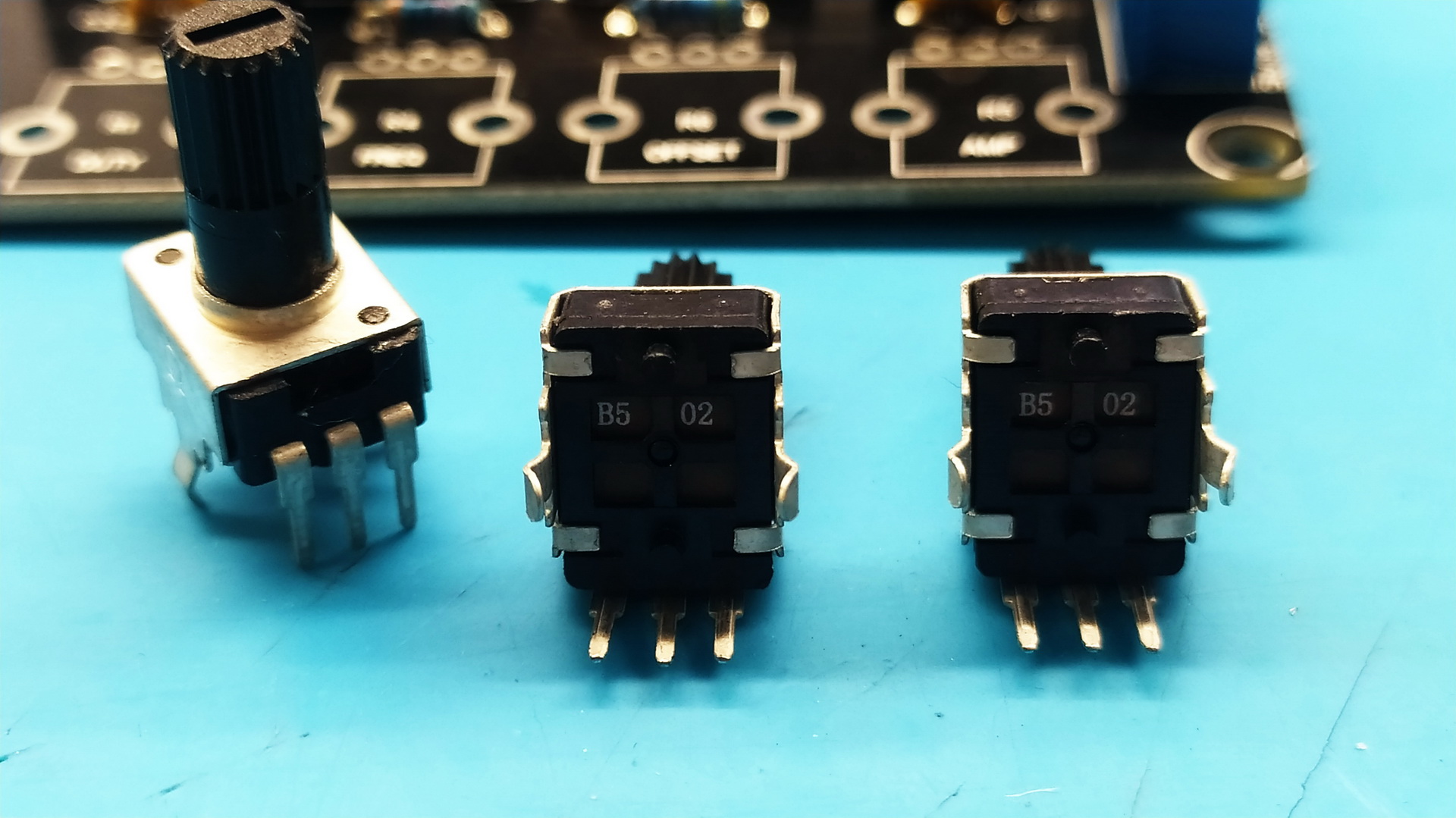

Далее, будет необходимо установить потенциометры. На нижней стороне потенциометра, указан его закодированный номинал. Сейчас нам нужно 3 шт потенциометров с кодом 502. Потенциометр с кодом 503 пока отложите в сторону чтобы не ошибиться.

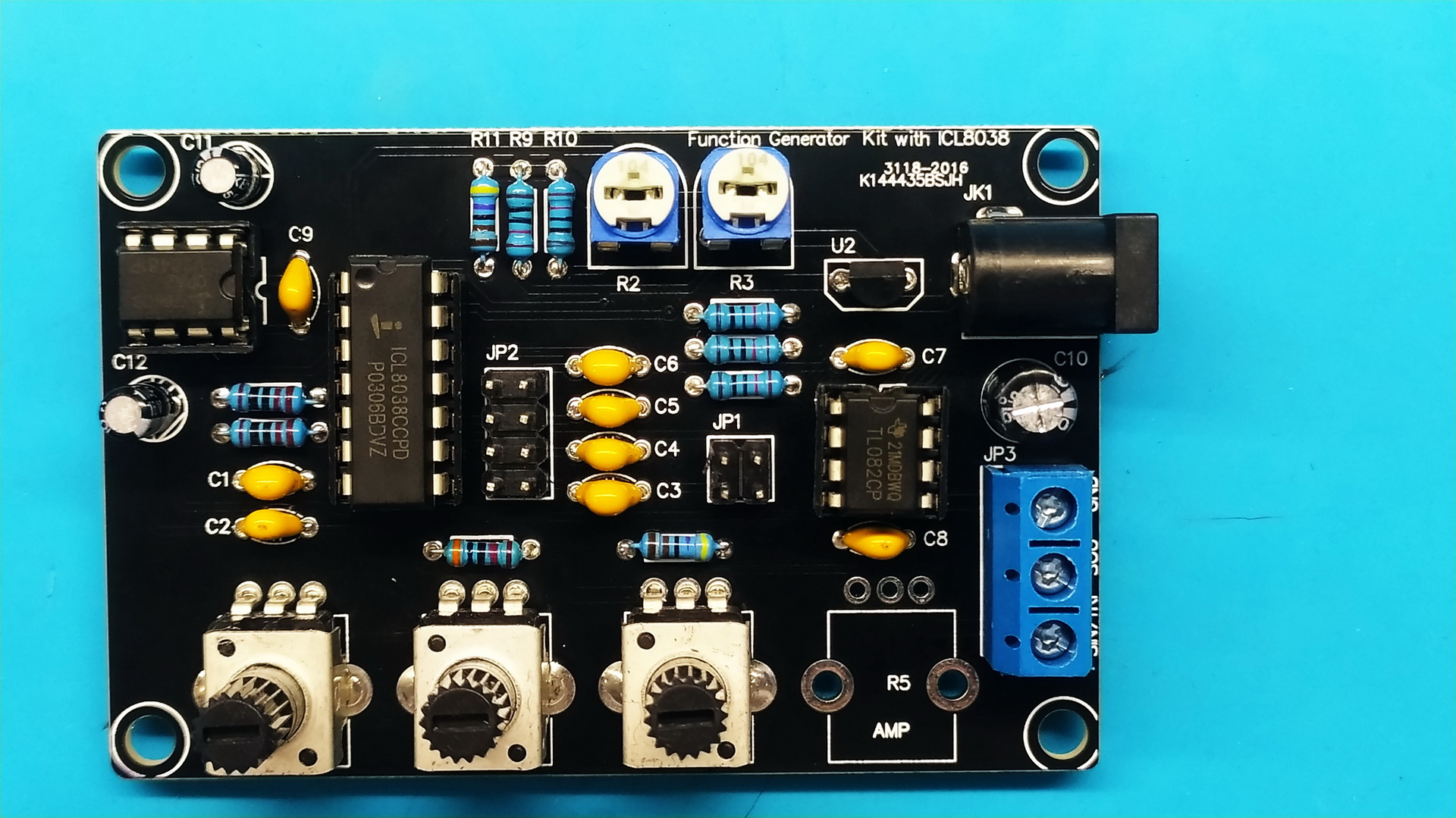

Припаиваем потенциометры 502 и штыревые разъёмы JP1 и JP2.

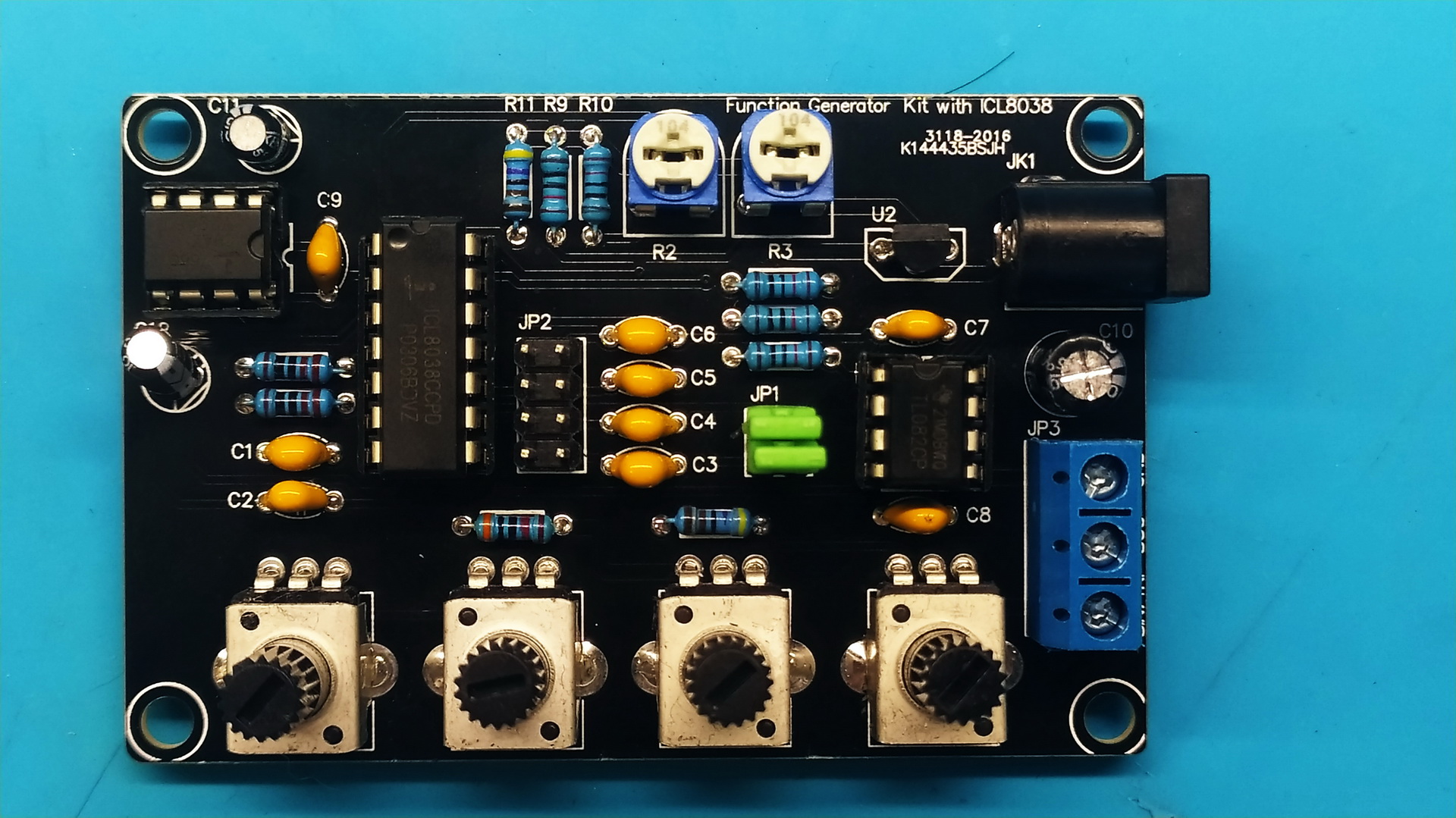

Осталось припаять отложенный ранее потенциометр 503 на место R5.

Готово! Сборка платы завершена.

Сборка корпуса

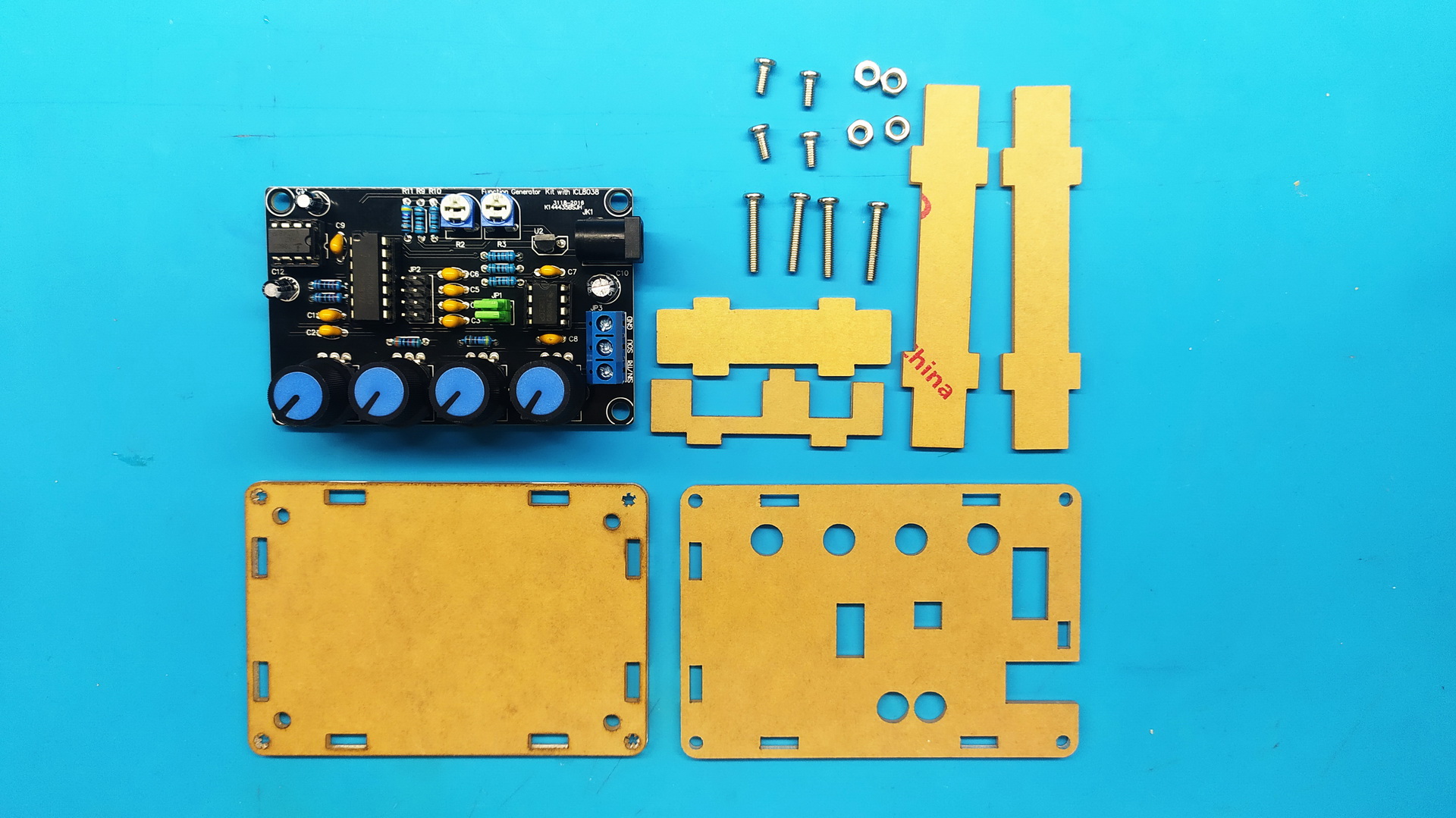

Набор деталей корпуса и собранная печатная плата. Если вы устанавливали на потенциометры ручки, необходимо будет их снять на время.

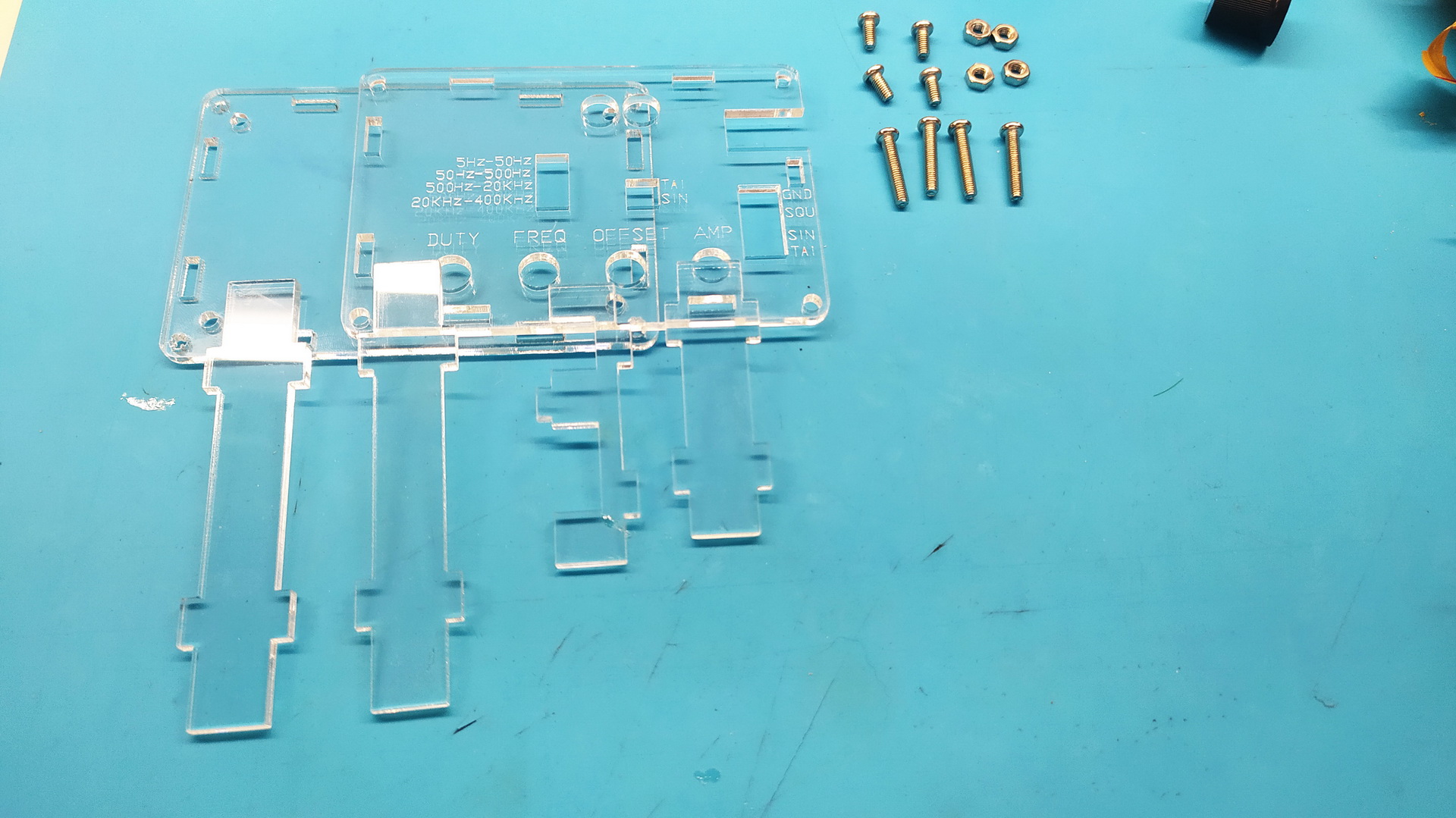

Перед сборкой снимаем защитную пленку с деталей корпуса.

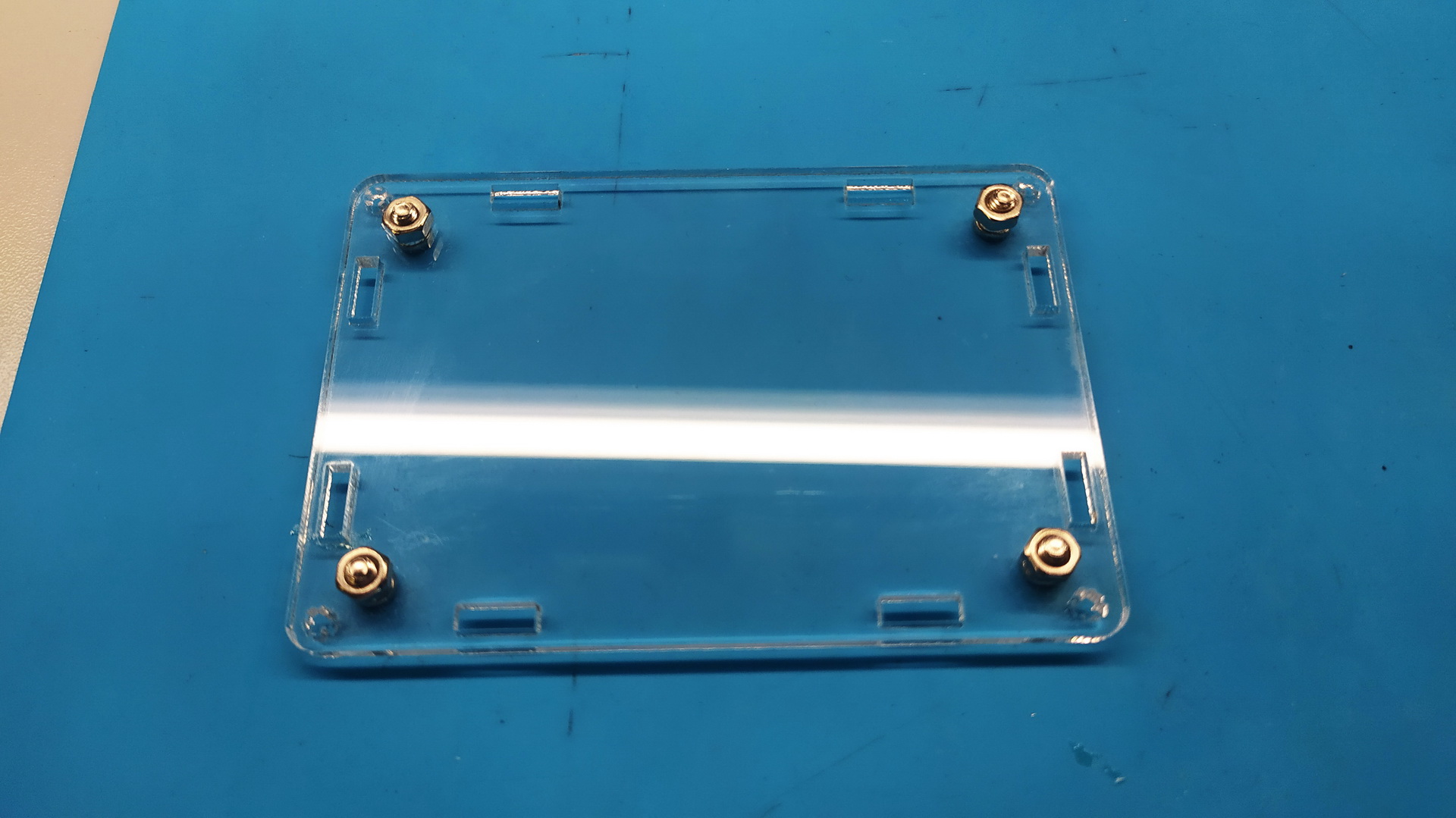

Вставляем маленькие винтики в панель и закручиваем гайки.

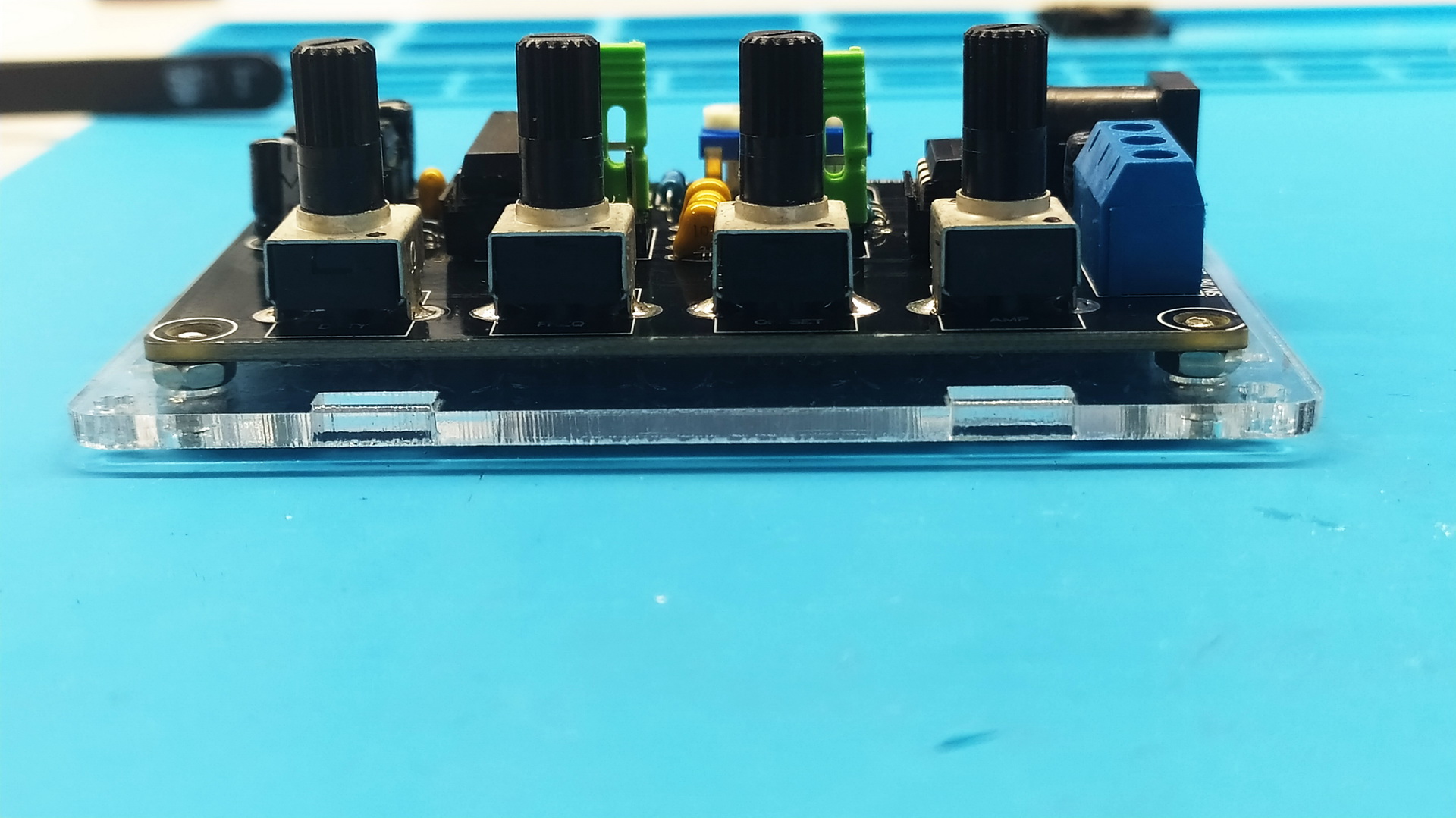

Ставим плату на панель корпуса таким образом чтобы она как бы стояла на винтах

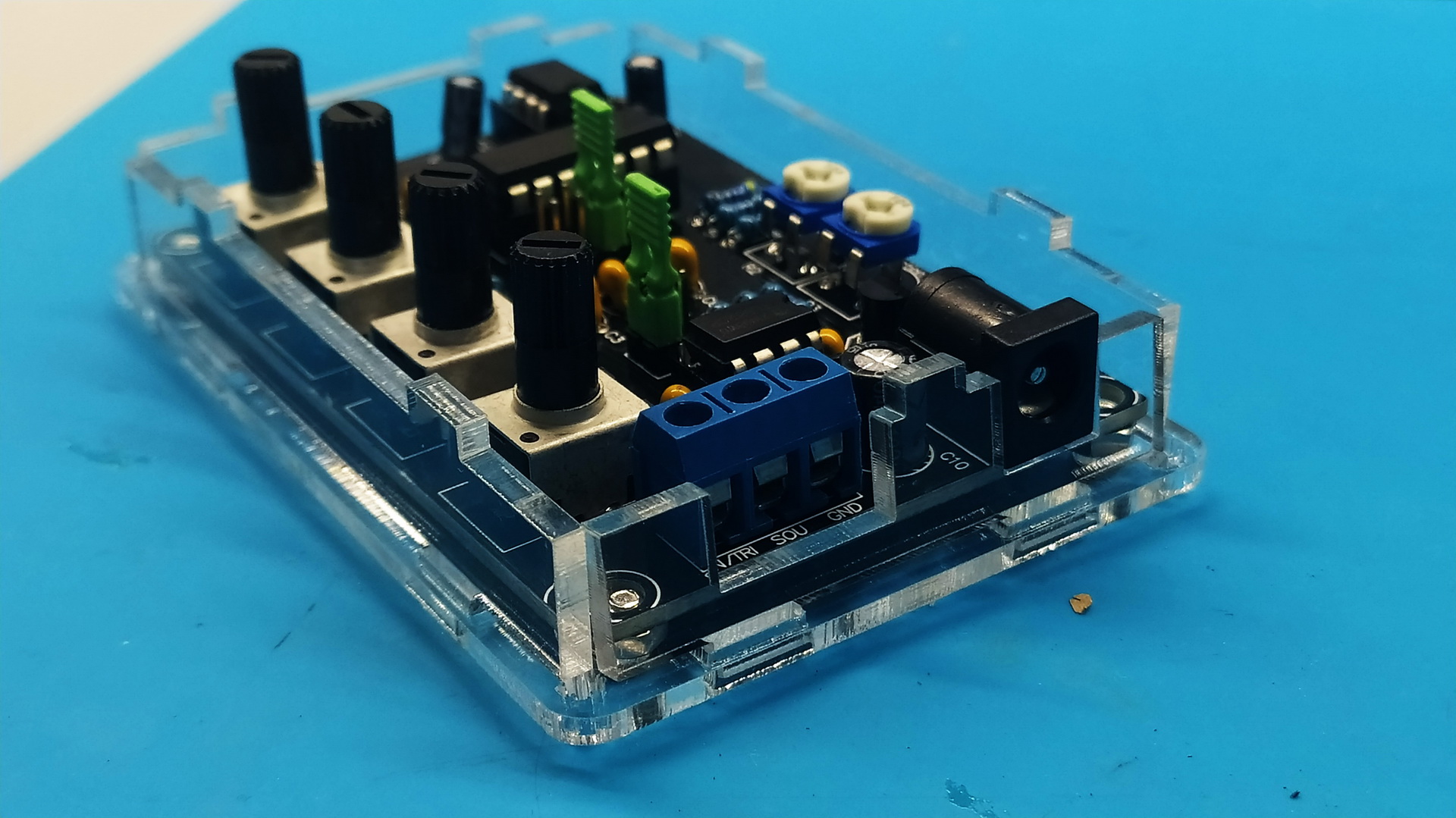

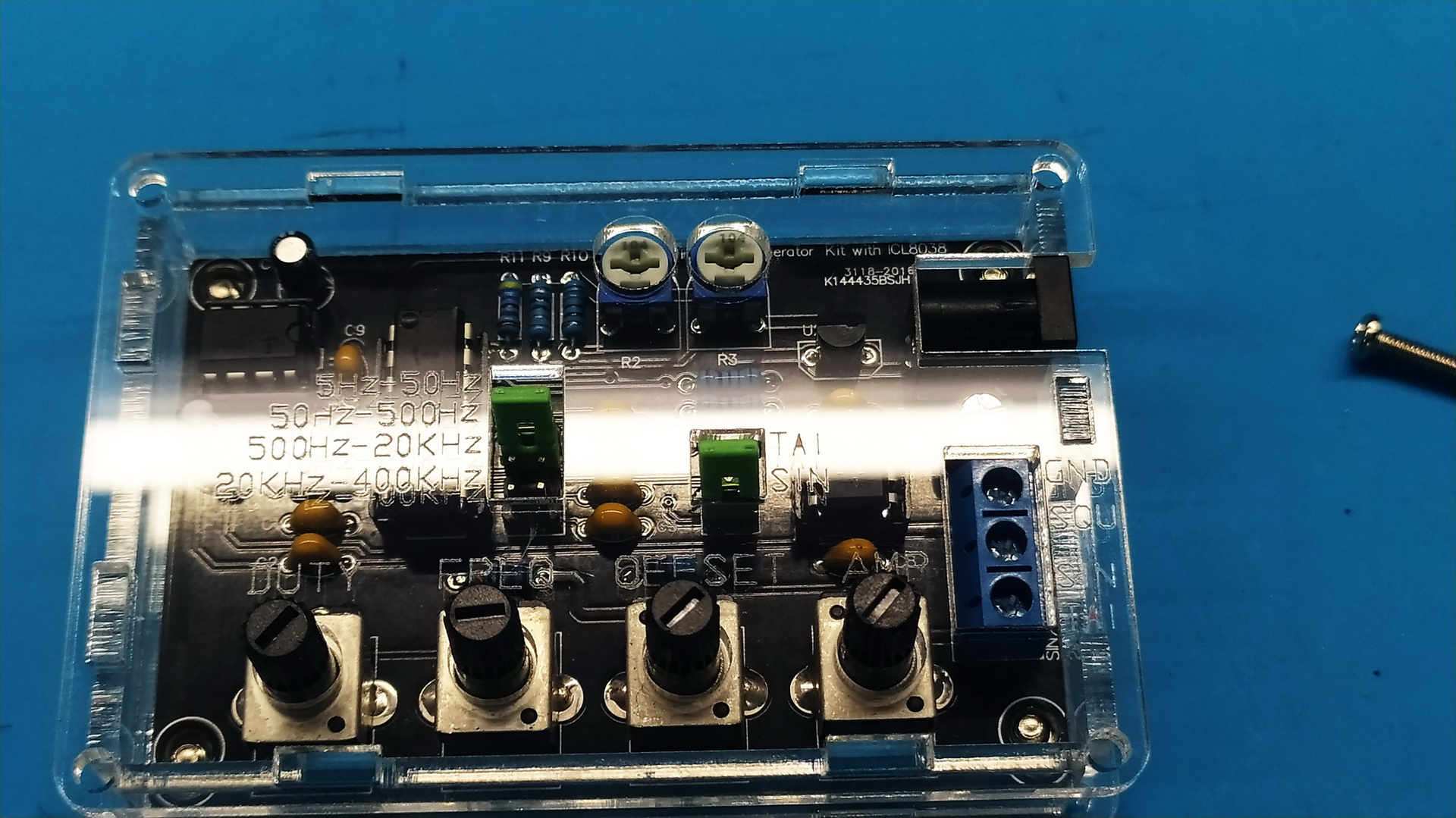

Ставим боковые панели корпуса. Панели соединяются по принципу шип-паз. «Шипы» на боковых панелях должны попадать в пазы на нижней панели.

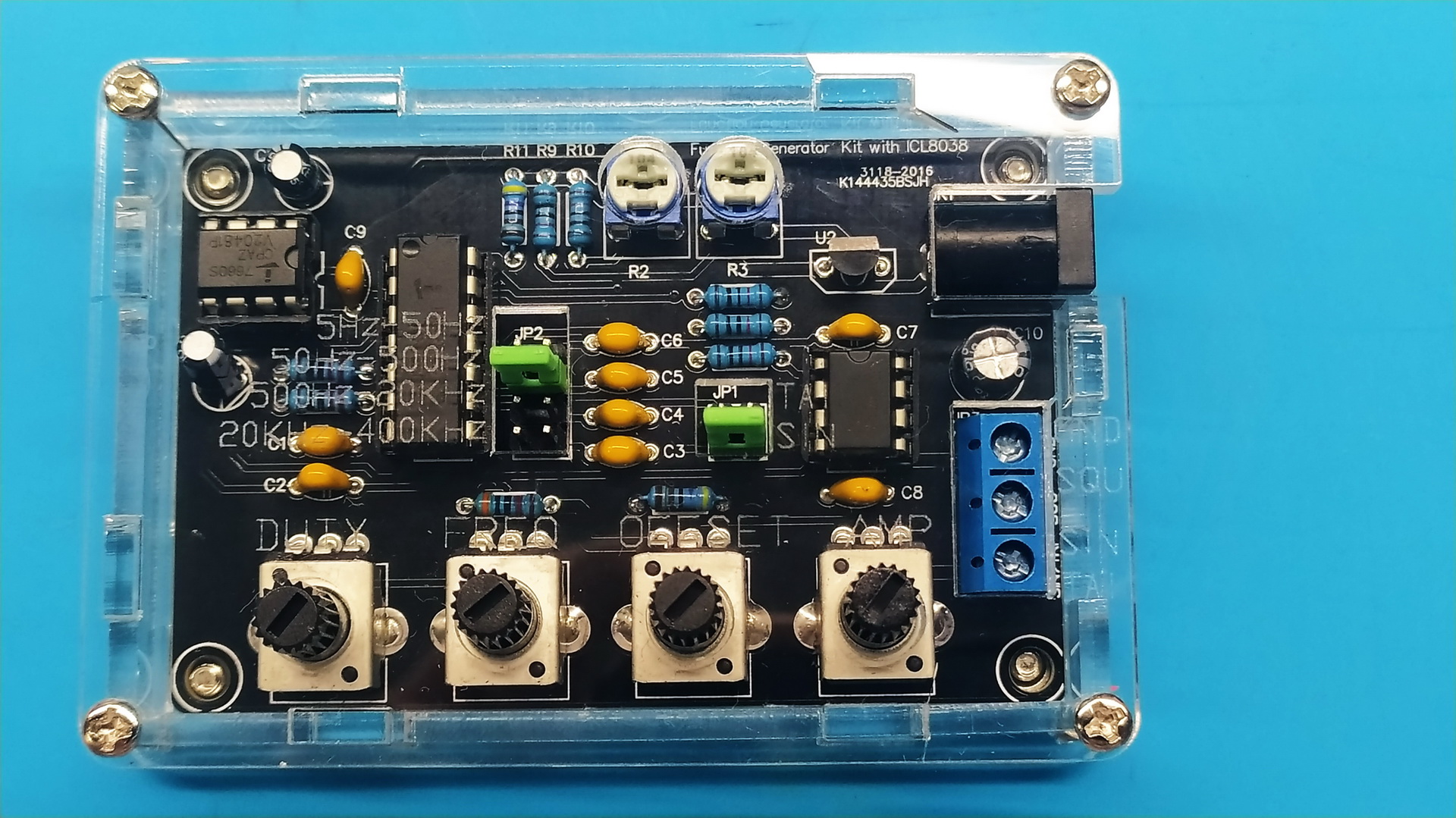

Сопоставляем шипы боковых панелей с пазами на верхней панели и корпус закрывается.

С помощью винтов стягиваем между собой верхнюю и нижнюю панель.

Предупреждение

Будьте аккуратны, если закрутить винты слишком сильно, оргстекло может лопнуть!

На этом сборка корпуса завершена.

Назначение перемычек

• Перемычка JP1: выбор формы волны — синусоида (SIN) или треугольная волна (TAI)

• Перемычка JP2: выбор диапазона частот (5 Гц..50 Гц \ 50 Гц..500 Гц \ 500 Гц..20 кГц \ 20 кГц..400 кГц)

Винтовой терминал

• GND — контакт земли для щупа осциллографа

• SQU — контакт для передачи осциллографу сигналов квадратной формы

• SIN\TAI — контакт для передачи осциллографу сигналов синусоидальной или квадратной формы (выбирается джампером JP1)

Ручки потенциометров

• DUTY — Подстройка периода волны квадратной формы. Волну треугольной формы можно сделать пилообразной.

• FREQ — Настройка частоты. Настраивается в диапазоне установленном джампером JP2.

• OFFSET — Смещение сигнала.

• AMP — Изменение амплитуды волны сигнала.

Калибровка генератора (первый запуск)

Подключите плату к источнику питания с напряжением 12 вольт. Подключите сигнальный контакт осциллографа к контакту SQU на винтовой клемме. Сигнал земли, соответственно, к контакту GND.

На осциллографе установите период (DUTY) равным 50%.

Установите джампер JP1 в положение SIN, на винтовых клеммах переподключите сигнальный контакт осциллографа с контакта SQU на контакт SIN\TAI. Теперь, подстройте потенциометры R2, R3 таким образом чтобы получилась как можно более чистая синусоидальная волна.

Как сделать волну пилообразной формы?

Установите джампер JP1 в положение TAI, осциллограф подключите к контакту SIN\TAI. Подстраивайте с помощью ручки DUTY период треугольной волны до тех пор, пока не получится пилообразная волна.
