DIY набор для пайки — кулон «Космос»
Космический кулон, который так и называется — «Космос». Это ещё один яркий представитель серии плат-кулонов для тренировки навыков пайки. Набор состоит из 18 SMD-элементов с суммарным количеством точек пайки — 40.
Что такое SMD?
В переводе с английского, SMD — это surface mounted device, то есть «устройство, монтируемое на поверхность». В отличие от технологий недавнего прошлого, SMD-элементы занимают гораздо меньше места. SMD позволяет нам сделать устройство очень компактным. Достаточно посмотреть на материнскую плату любого смартфона, чтобы понять, о чём идёт речь.
SMD бывают разных размеров. Элементы прямоугольной формы, такие как светодиоды или резисторы, измеряются по длинам сторон. Например, на Ардуино установлены светодиоды 0805. В переводе с дюймовой системы в метрическую это соответствует размеру 2 × 1,25 мм. А большинство керамических конденсаторов на той же плате имеют размер 0603 = 1,6 × 0,8 мм.
Примечание
В данном наборе мы будем учиться работать с более крупными элементами — 1206.
Подготовка к работе
Совет
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы, силиконовый термостойкий мат.
Состав набора

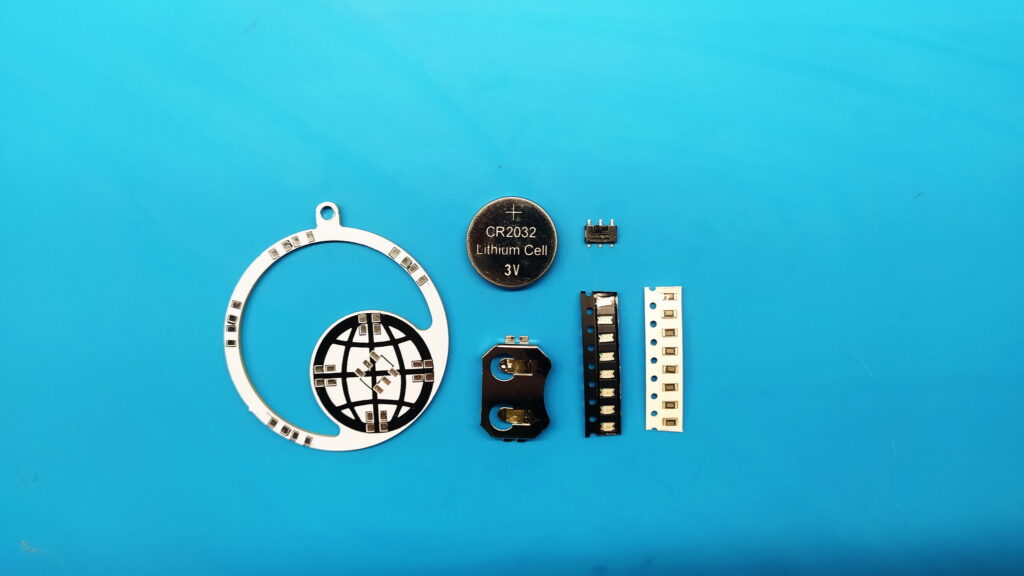

Набор состоит из минимального количества элементов и рассчитан на тех, кто только открывает для себя работу с SMD-радиодеталями. В комплект мы положили следующее:
печатная плата;
восемь резисторов форм-фактора 1206, 220 Ом;
восемь светодиодов форм-фактора 1206;
выключатель;
элемент питания CR2032, 3 Вольта.
Сборка
Резисторы

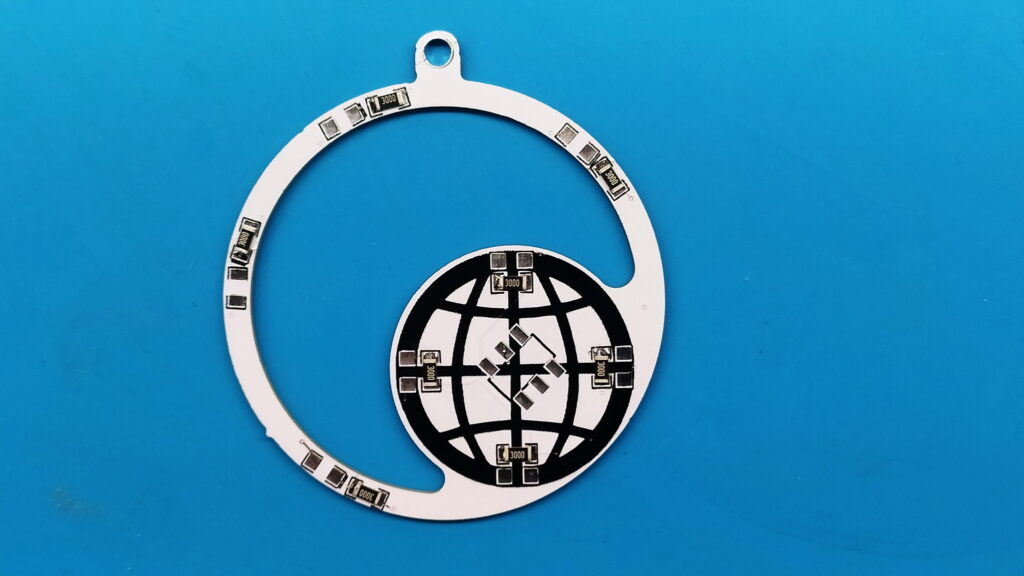

Устанавливаем резисторы. У них нет полярности, поэтому можно ставить любой стороной.
Светодиоды
Следующий шаг — светодиоды. Следует помнить, что светодиод — компонент, имеющий полярность. На схеме, приведённой ниже, рядом с отрицательным контактом светодиода есть прямая линия. А на самом светодиоде отрицательный контакт светодиода отмечен зелёным цветом.
Важно

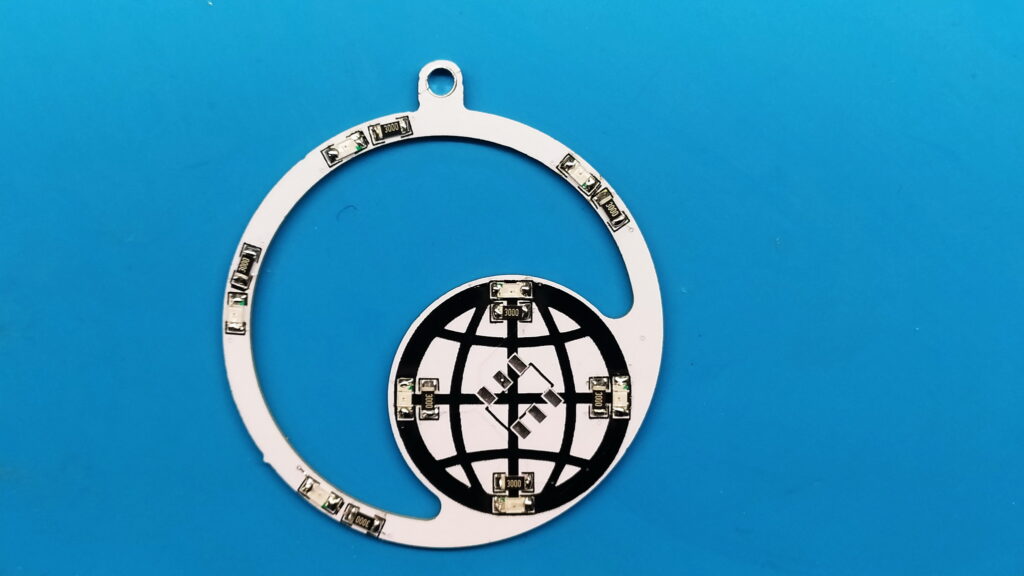

Ставим четыре красных светодиода по центру, четыре синих — по орбите. Или, наоборот, как нравится.
Держатель батарейки

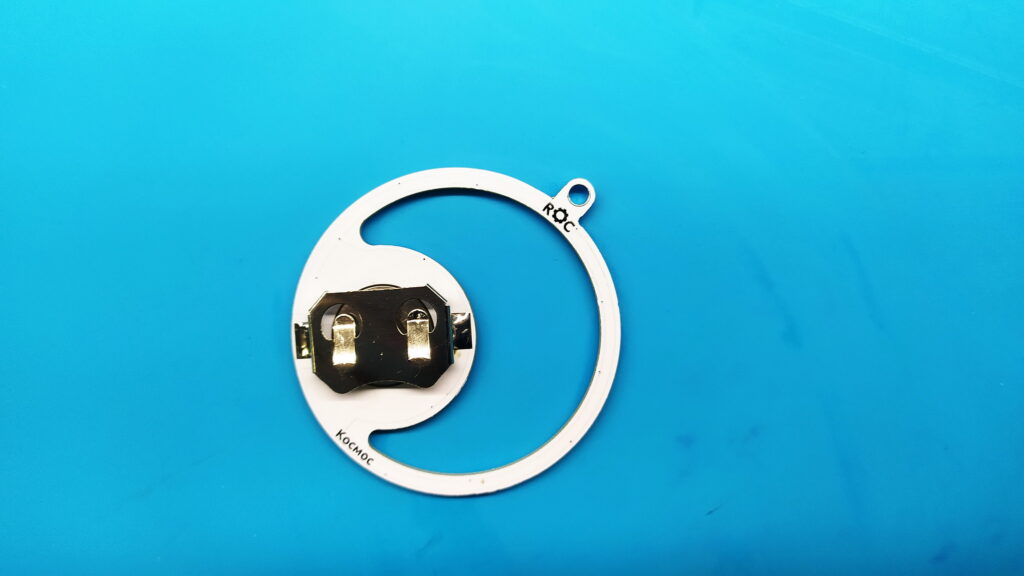

После монтажа резисторов и светодиодов переворачиваем плату и припаиваем держатель батарейки.
Выключатель

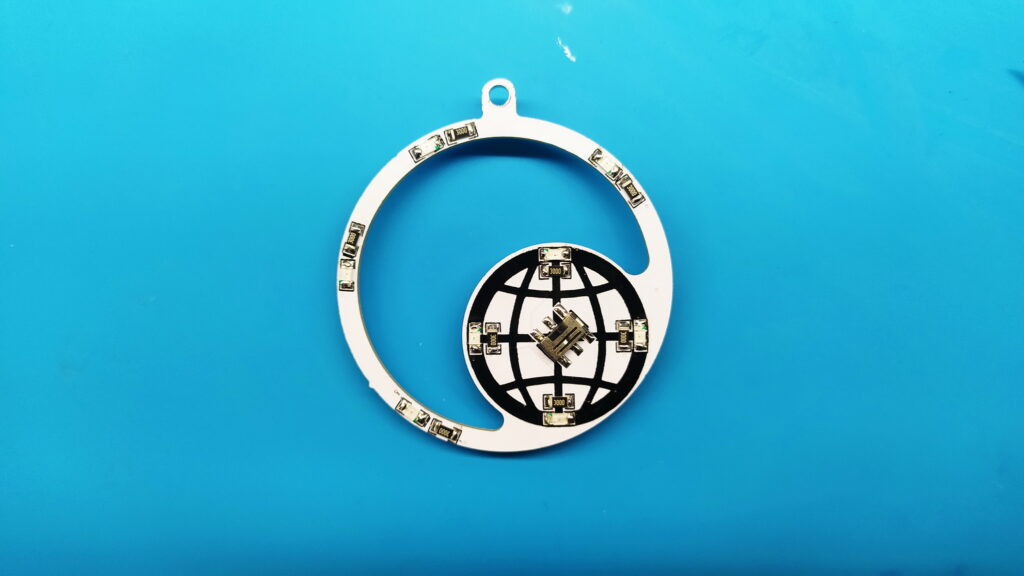

Теперь нужно перевернуть плату и установить переключатель.
Проверка

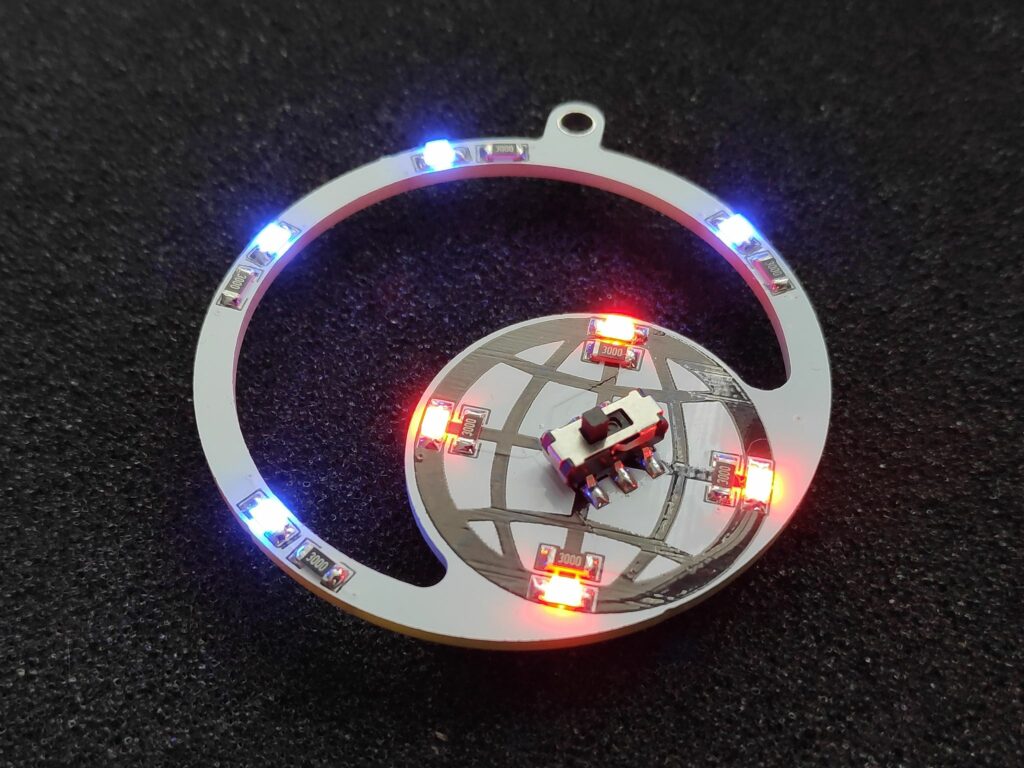

После этого можно вставить батарейку и проверить работу кулона. При переключении рычажка переключателя кулон должен засветиться.
