DIY набор для пайки — Часы STC
Будильник — несомненно, очень полезное устройство, без которого среднестатистическому человеку очень сложно проснуться в нужное время. Ещё 20 лет назад и часы и будильник были отдельными устройствами, которые 90% своей «техножизни» стояли в одном месте и служили одной цели. В наше же время, функцию часов и будильника взял на себя смартфон.
В этой онлайн-инструкции мы будем собирать будильник на микроконтроллере STC11F02-35I. Он уже запрограммирован, поэтому нам нужно только правильно спаять все компоненты, подать питание и будильник заработает. В качестве индикаторов в данном устройстве применяются семисегментные светодиодные индикаторы.
Примечание
Набор предназначен для тех, кто уже имеет опыт пайки выводных элементов и не боится сложностей. Компоненты устанавливаются сквозным монтажом на печатную плату.
Подготовка к работе
Для сборки устройства понадобится паяльник с тонким жалом, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это в магазине Alash Electronics: DIY-набор для пайки часов STC, флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала паяльника, бокорезы и силиконовый термостойкий мат.
Состав набора
печатная плата;
R1, R17 — резистор 1 кОм;
D1, D2, D3 — диод 1N4148;
D4, D5, D10 — семисегментный индикатор;
C4..C6 — конденсатор 10 мкФ;
C3 — конденсатор 220 мкФ;
R11..R16 — 4,7 кОм;
R3..R8, R10 — 470 Ом;
R2, R9 — 10 кОм;
U1 — микроконтроллер STC1102;
Q1..Q6 — транзистор 9012;
U2 — стабилизатор питания 78L05;
D6..D9 — светодиод 3 мм;
BT1 — держатель батарейки CR2032;
J1 — разъём питания;
S1 — тактовая кнопка;
C7 — конденсатор 0,1 мкФ;
C1, C2 — конденсатор 30 пФ;
Y1 — кварцевый резонатор.
Сборка устройства

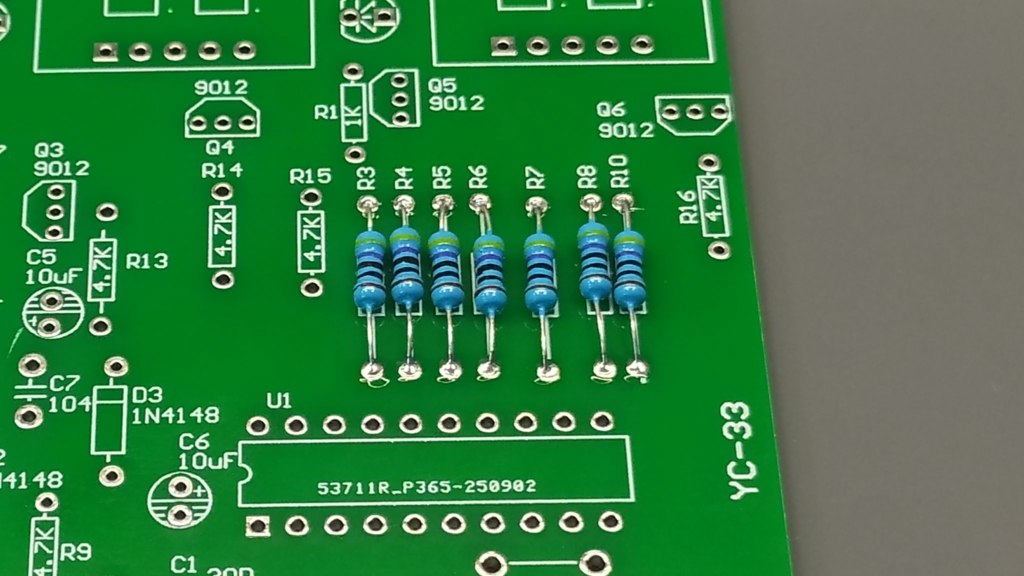

Начинаем монтаж с установки резисторов R3..R10 на 470 кОм. У резисторов нет полярности, припаиваем их любой стороной.

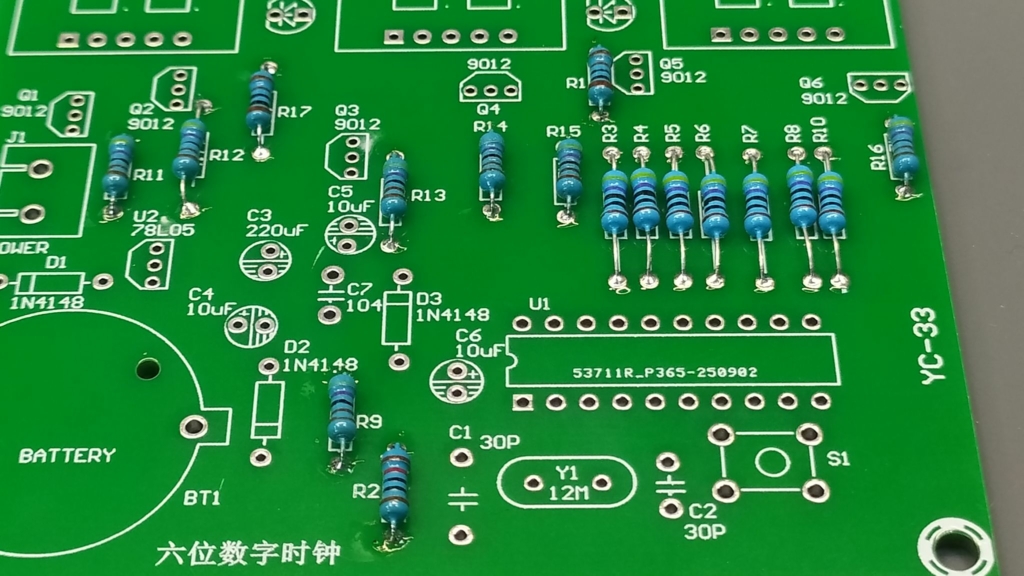

Ставим остальные резисторы:
R1, R17 с номиналом 1 кОм;
R11..R16 на 4,7 кОм;
R2, R9 на 10 кОм.

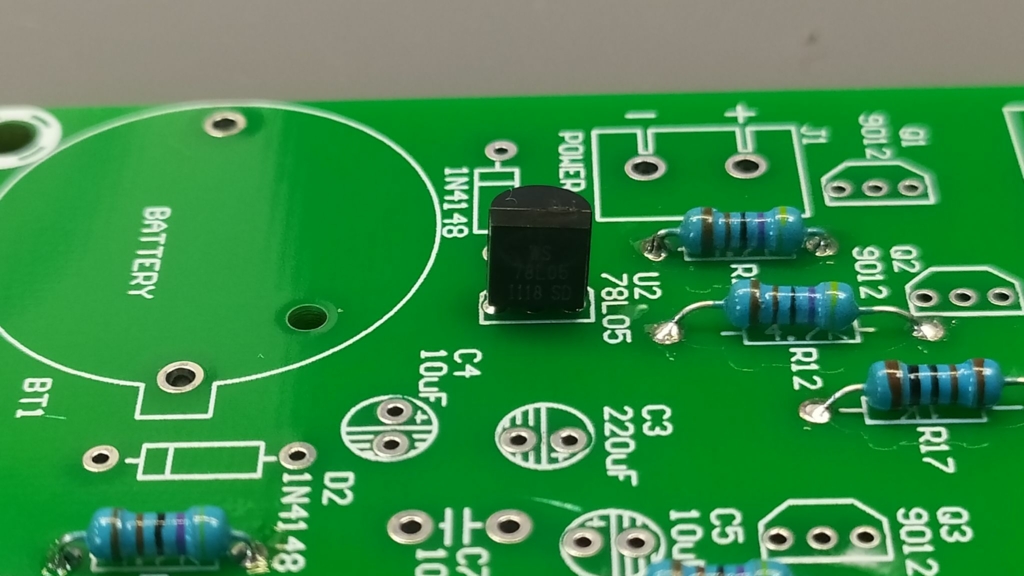

Припаиваем стабилизатор питания 78L05 на место U2.
Важно
Срез на корпусе микросхемы должен совпадать со срезом на маркировке посадочного места.

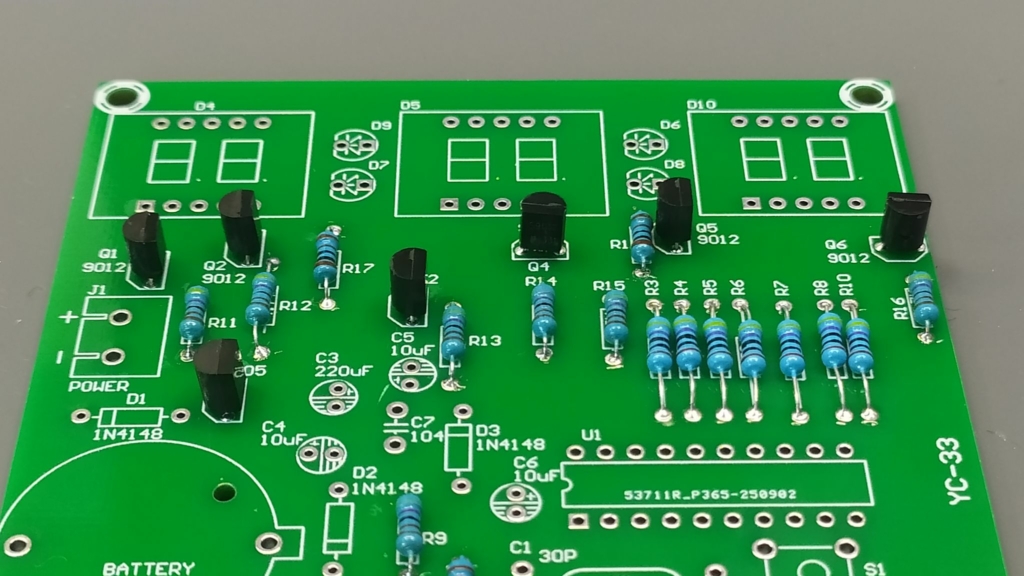

Очередь транзисторов Q1..Q6.
Важно
Срез на корпусе транзистора должен совпадать со срезом на маркировке посадочного места.

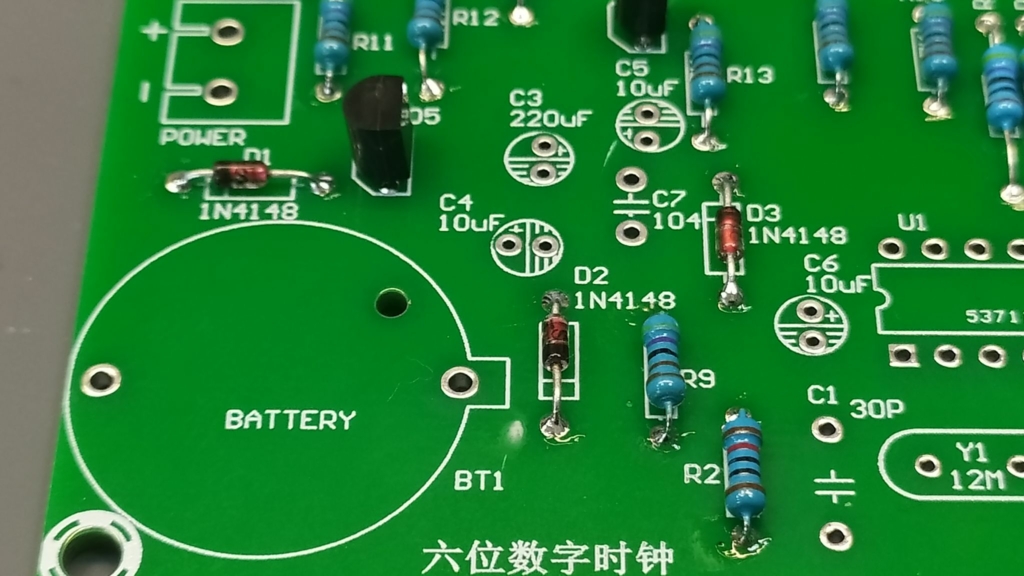

Устанавливаем диоды 1N4148 на места D1, D2 и D3.
Важно
Чёрная полоска на диоде должна совпадать с белой полоской на маркировке посадочного места.

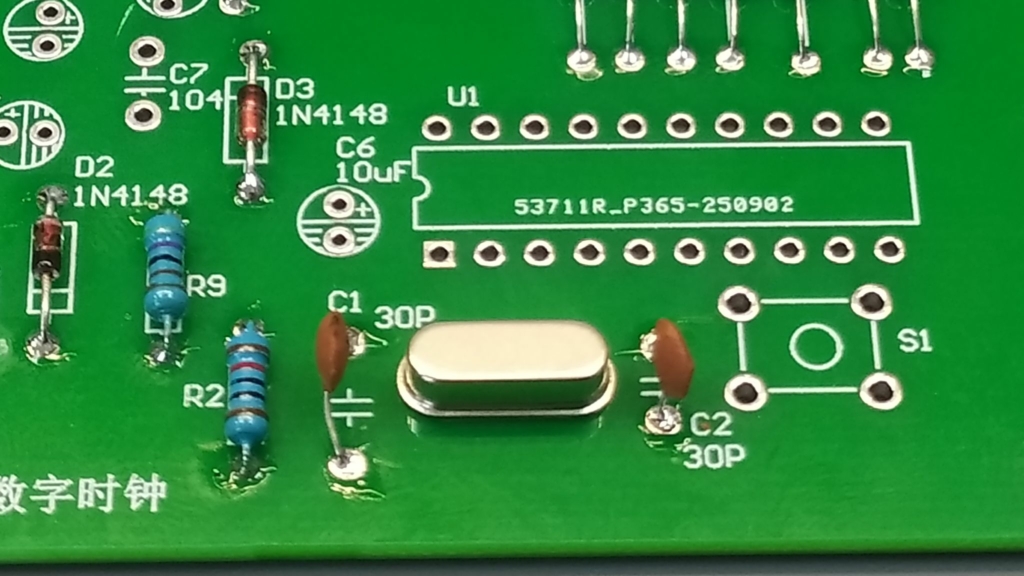

Припаиваем два керамических конденсатора C1 и C2 с ёмкостью 30 пФ.
Сразу рядом ставим кварцевый резонатор Y1. У него нет полярности, так что вставляем в отверстия любой стороной.
Предупреждение
Под корпусом резонатора не должно остаться флюса, иначе его частота может немного измениться.

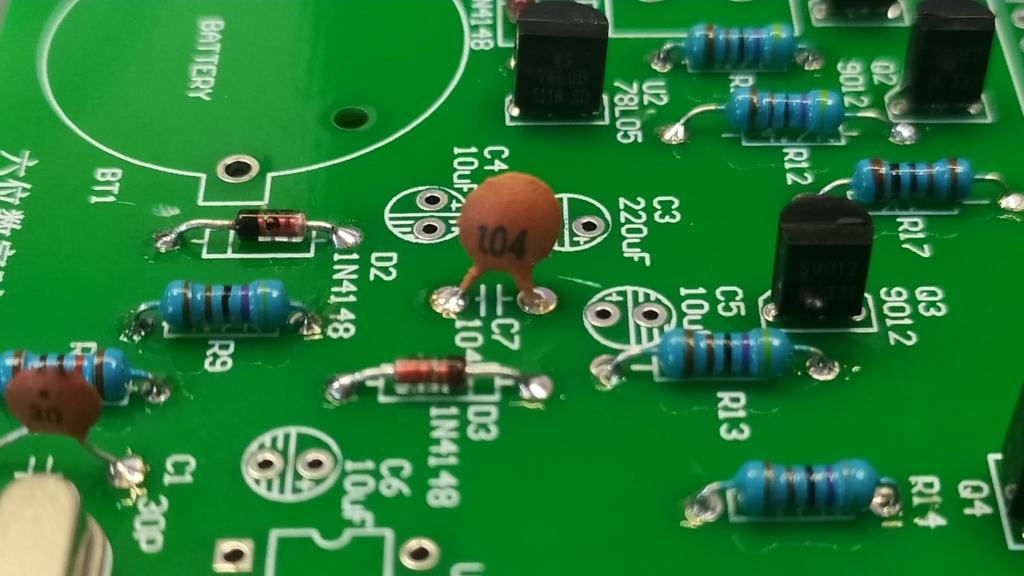

Остаётся ещё одинокий конденсатор на 0,1 мкФ. Припаиваем его на C7.

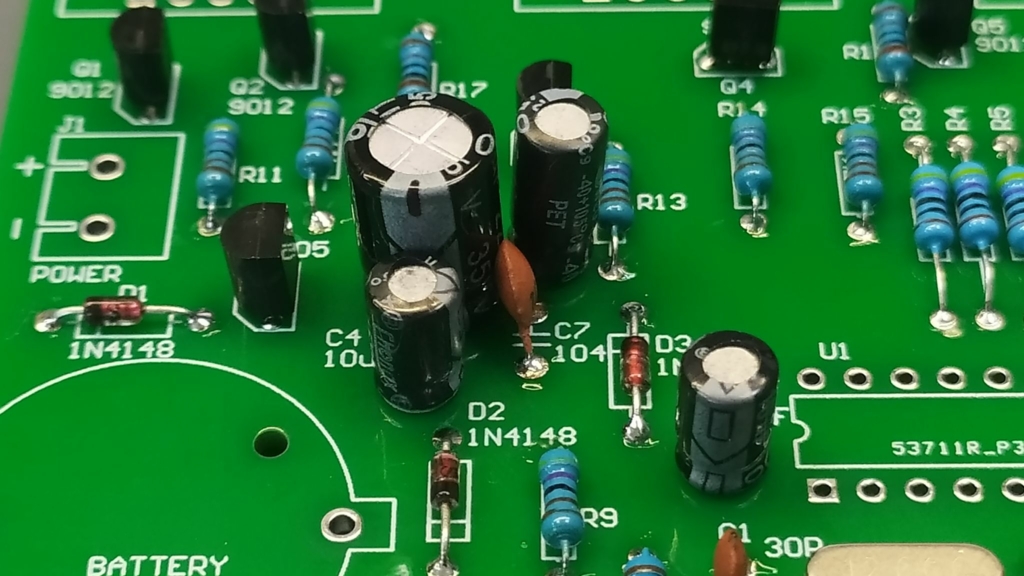

Черёд электролитических конденсаторов. Начинаем с C4, C5, C6 на 220 мкФ. Затем паяем C3 на 220 мкФ.
Важно
У электролитических конденсаторов есть полярность. Припаиваем их так, чтобы белая полоса (минус) на корпусе совпадала с белой штриховкой на посадочном месте.

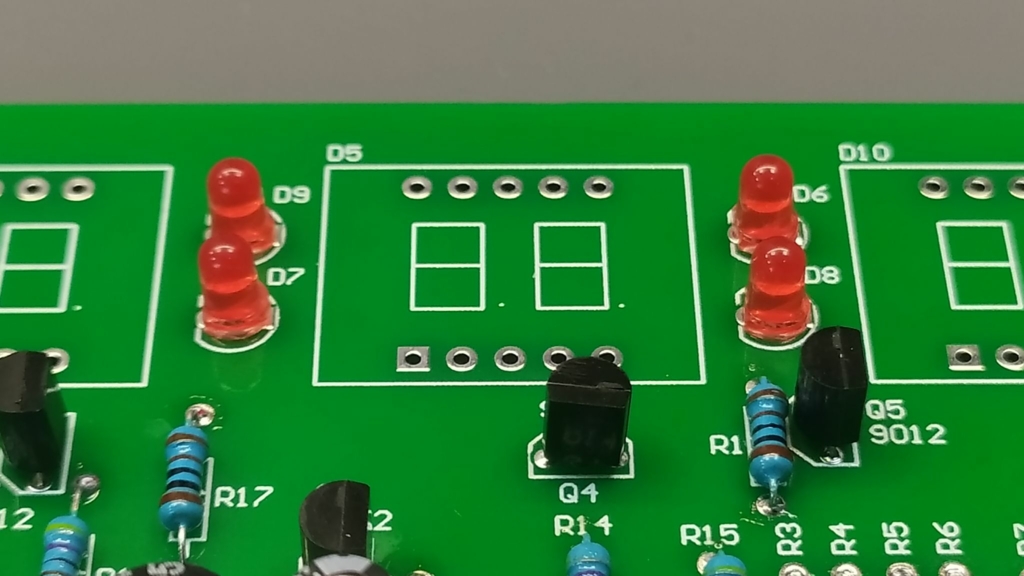

Припаиваем светодиоды D6, D7, D8 и D9. Важно установить их нужной полярностью!
Важно
Катодный (отрицательный) контакт светодиода короче, чем анодный. Также катод отмечен срезом на корпусе. Размещаем светодиод так, чтобы срез на корпусе светодиода совпадал с таким же срезом на маркировке посадочного места.

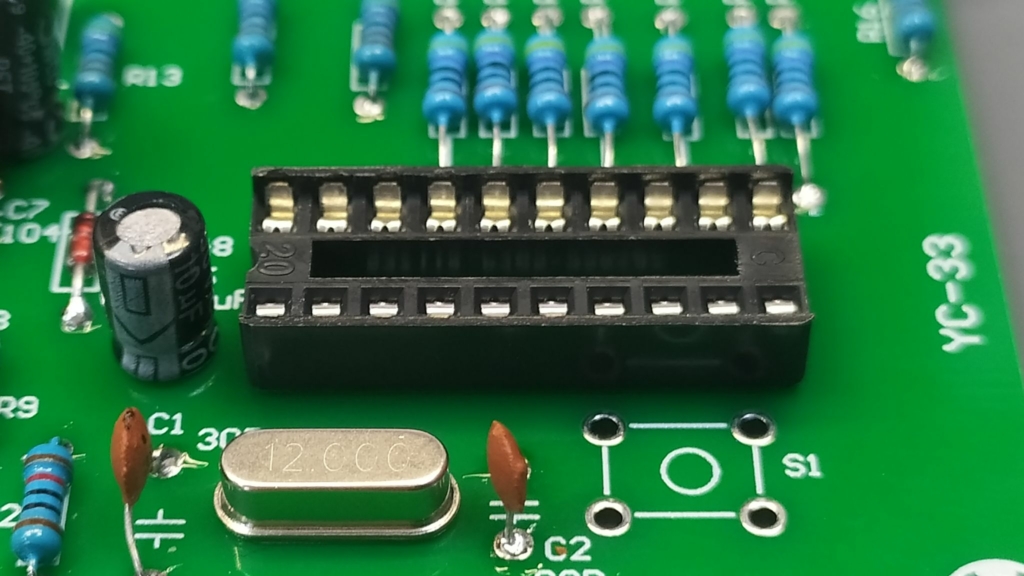

Теперь самый сложный компонент — сокет микросхемы на 20 ножек.
Важно
Размещаем его так, чтобы выемка на торце совпадала с такой же выемкой на маркировке посадочного места. Тщательно пропаиваем каждую ножку!

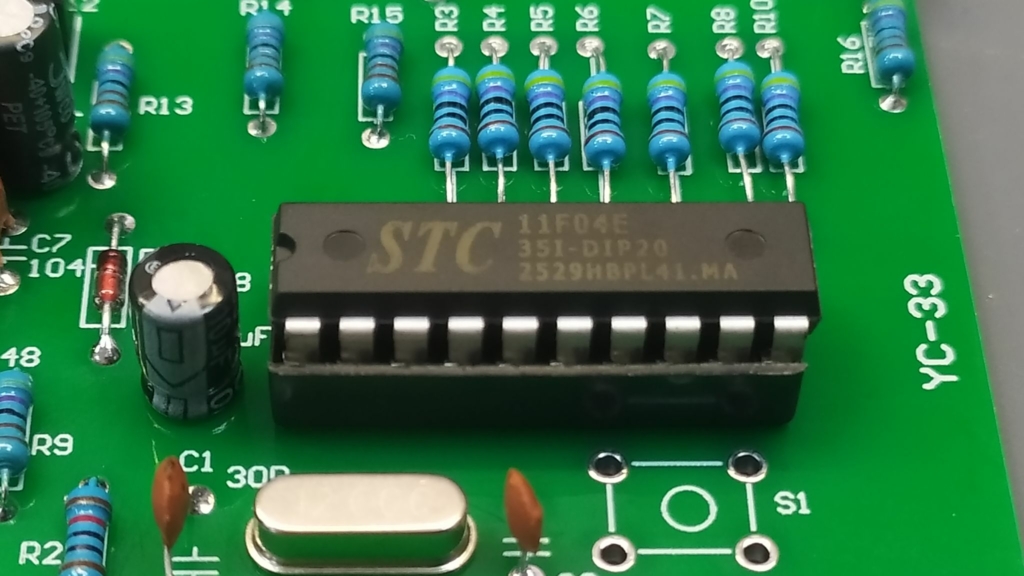

Вставляем микросхему точно по такому же принципу — выемкой к выемке сокета.

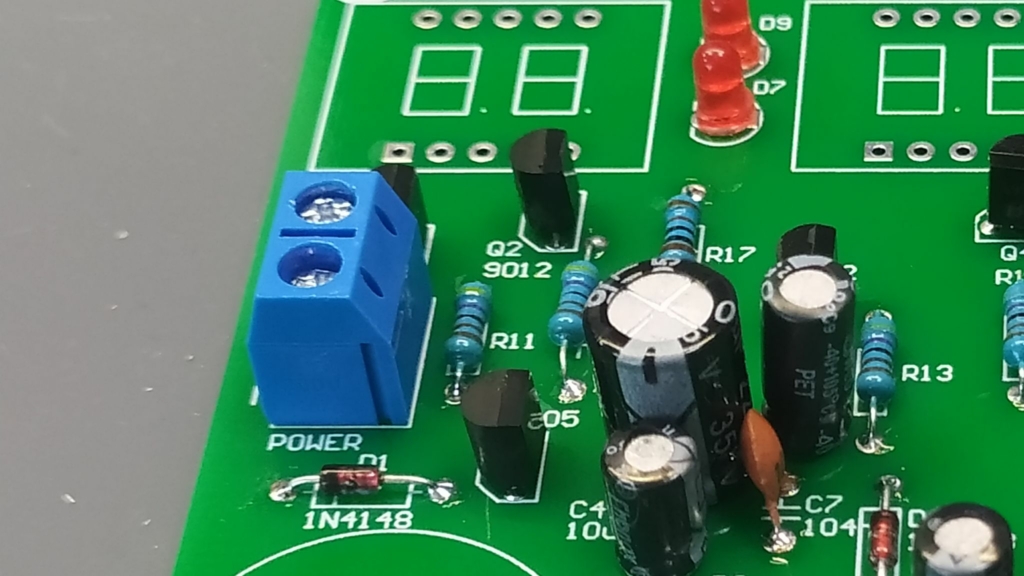

На место J1 припаиваем винтовой терминал.
Совет
Винтовой терминал достаточно массивный, так что следует хорошенько прогреть контакты на повышенной мощности паяльника.

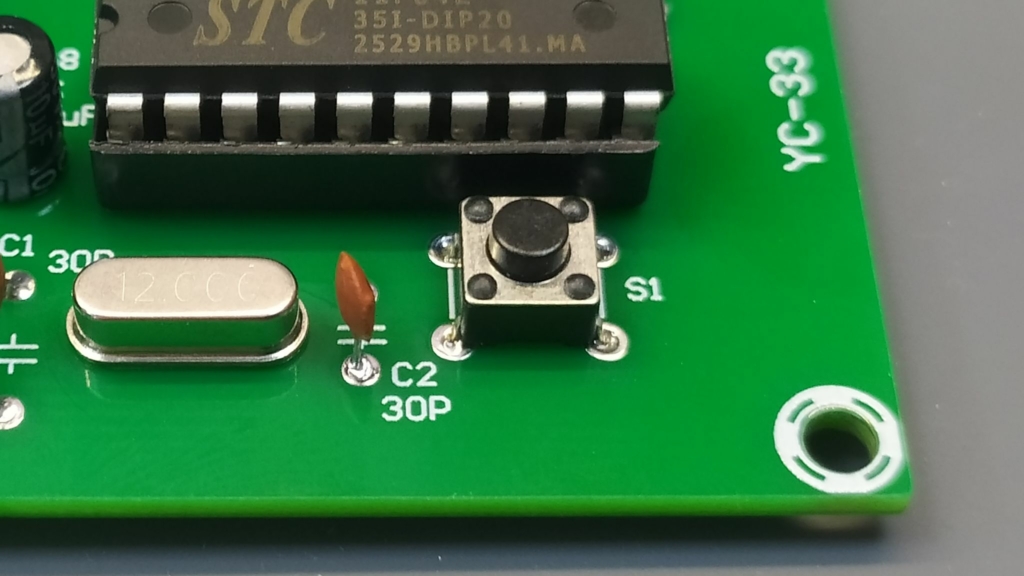

Одна единственная тактовая кнопка припаивается на место S1.

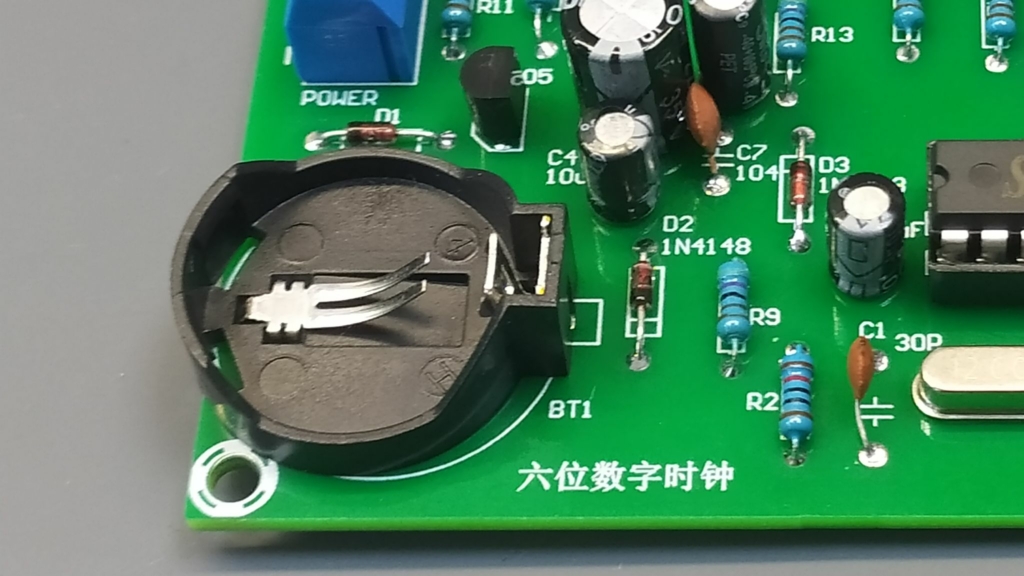

И последний элемент — держатель батарейки CR2032. Хорошенько пропаиваем массивные контакты держателя.

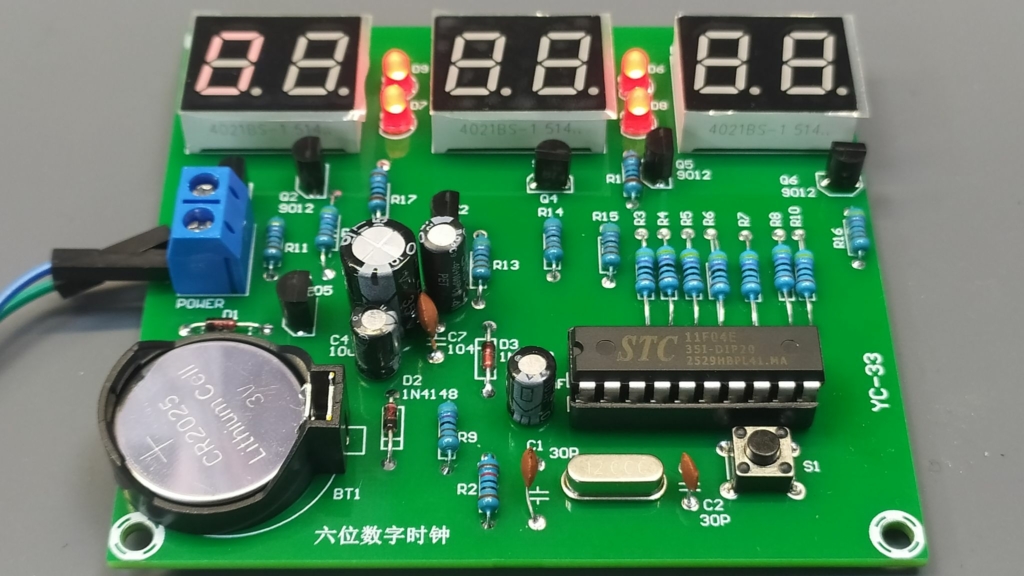

Готово! Подаём питание на разъём J1 и часы включаются.
