DIY набор для пайки Восток-1
Восток-1 — так назывался космический корабль, который впервые вывел на околоземную орбиту человека — Юрия Гагарина.
В этой инструкции мы будем паять светодиодный технокулон в форме корабля Восток-1. Набор состоит из восьми SMD элементов с суммарным количеством точек пайки — 20.
Что такое SMD?
В переводе с английского, SMD — это surface mounted device, то есть «устройство, монтируемое на поверхность». В отличие от технологий недавнего прошлого, SMD элементы занимают гораздо меньше места. SMD позволяет нам сделать устройство очень компактным. Достаточно посмотреть на материнскую плату любого смартфона, чтобы понять о чем идет речь.
SMD бывают разных размеров. Элементы прямоугольной формы такие как светодиоды или резисторы измеряются по длинам сторон. Например, на Ардуино установлены светодиоды 0805. В переводе с дюймовой системы в метрическую это соответствует размеру 2 x 1,25 мм. А большинство керамических конденсаторов на той же плате имеют размер 0603 = 1,6 x 0,8 мм.
Примечание
В данном наборе мы будем учиться работать с более крупными элементами — 1206.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.
Совет
Если чего-то не хватает, вы можете приобрести необходимые материалы и инструменты в магазине AlashEd:
DIY набор для пайки — Восток-1, AlashEd
Флюс ЛТИ-120, флакон с кистью 22 мл
Припой Sn63Pb37 63/37, 0.5 мм, 100 г, с флюсом 2.2%
Губка для чистки жала паяльника в боксе
Бокорезы 120 мм
Силиконовый термостойкий мат 300x400 с отсеками
Состав набора
Набор состоит из минимального количества элементов и рассчитан на тех кто только начинает постигать азы работы с SMD радиодеталями. В комплект мы положили следующее:
печатная плата;
резистор 1206, 220 Ом;
светодиоды 1206 — 5 шт;
выключатель;
элемент питания CR2032.
Сборка

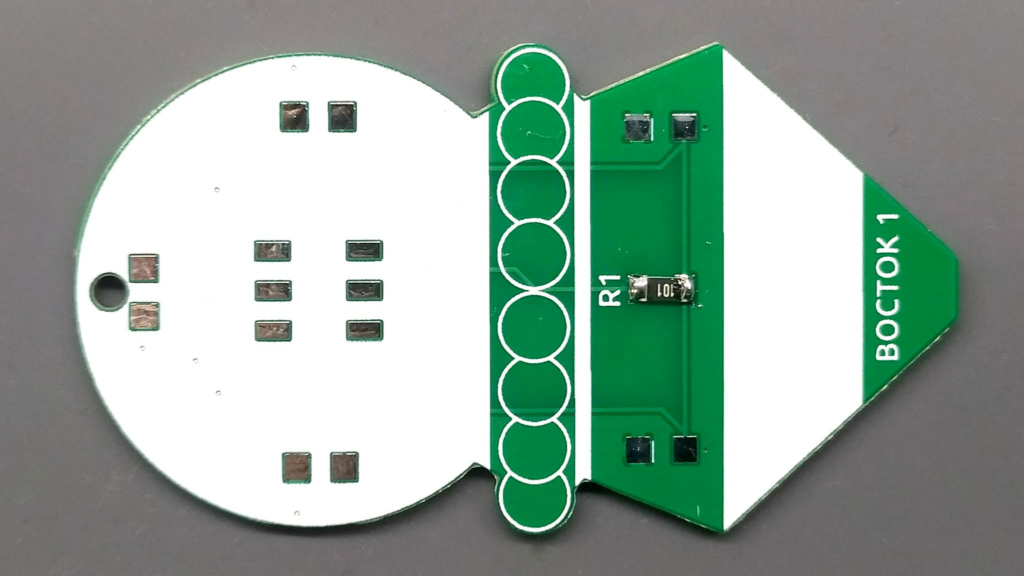

Начинаем с установки резисторов. На этой плате всего один такой элемент, и у него нет полярности. Ставим его любой стороной.

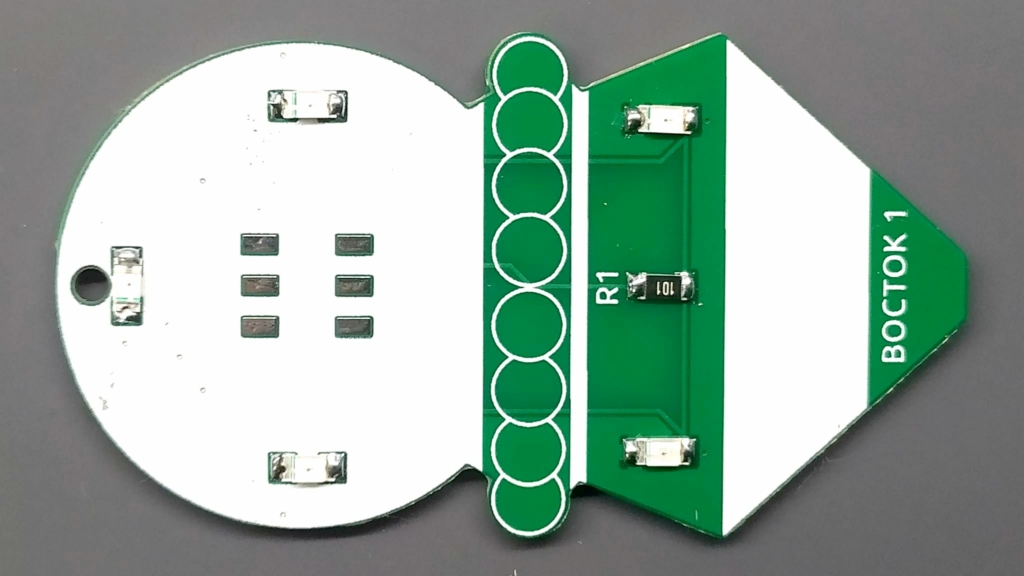

Теперь очередь светодиодов. Следует помнить что светодиод — компонент имеющий полярность. На фото выше, можно заметить, что на посадочных местах светодиодов есть белая полоска, которая указывает на позицию отрицательного контакта (катод) светодиода. А на самом светодиоде отрицательный контакт светодиода отмечен зеленым цветом.
Важно
Однако, на белом фоне этих чёрточек не видно, так что паяем светодиоды как на фотографии ниже (горизонтальные светодиоды катодом влево, а вертикальный — катодом вниз):

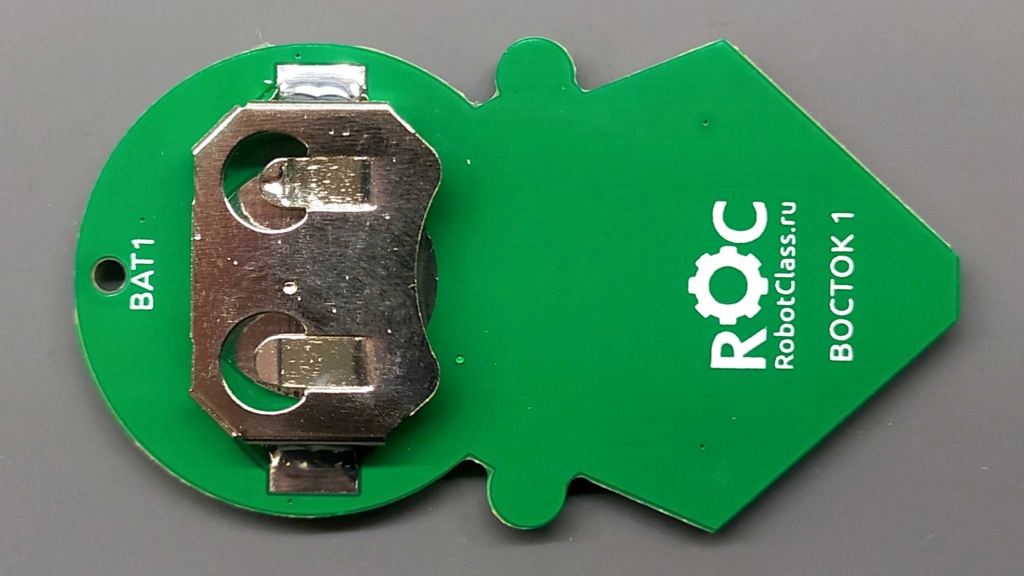

После монтажа резисторов и светодиодов, переворачиваем плату и припаиваем отсек для батареи.

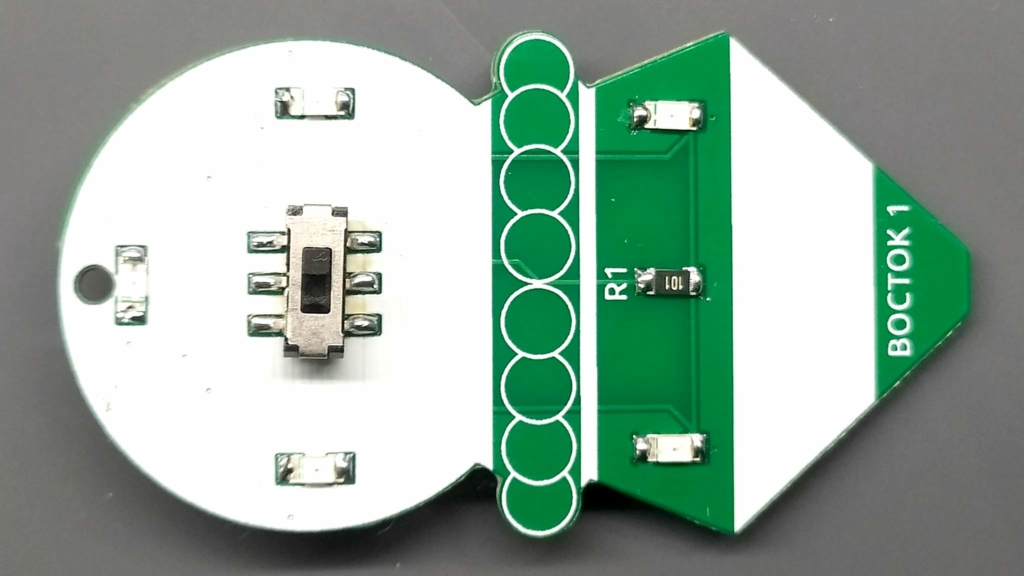

Теперь нужно перевернуть плату и установить последний элемент — переключатель.
Готово! Осталось вставить батарейку отрицательным контактом к плате.
Подсказка

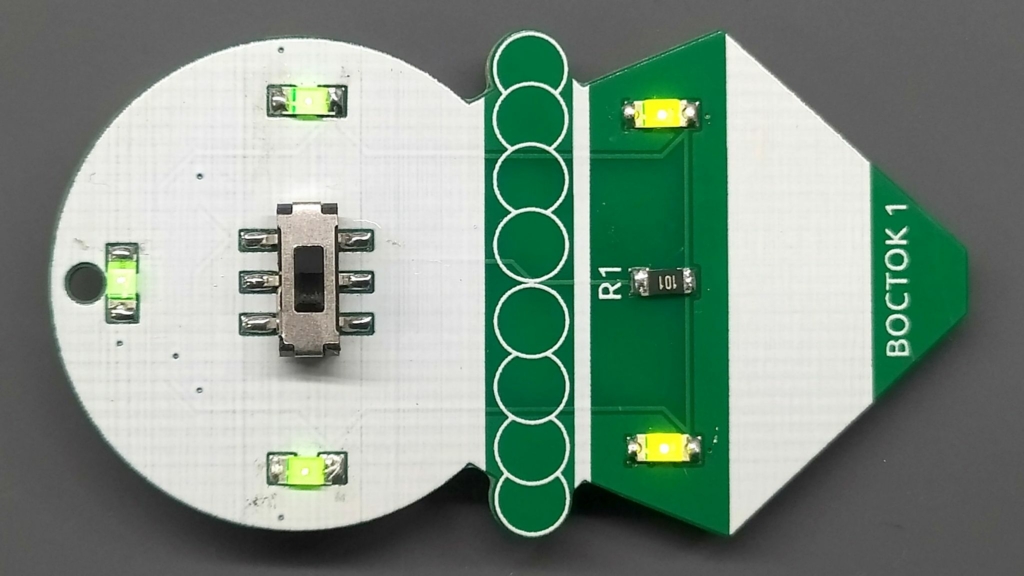

Теперь можно проверить работу кулона. При переключении рычажка переключателя кулон должен засветиться!
