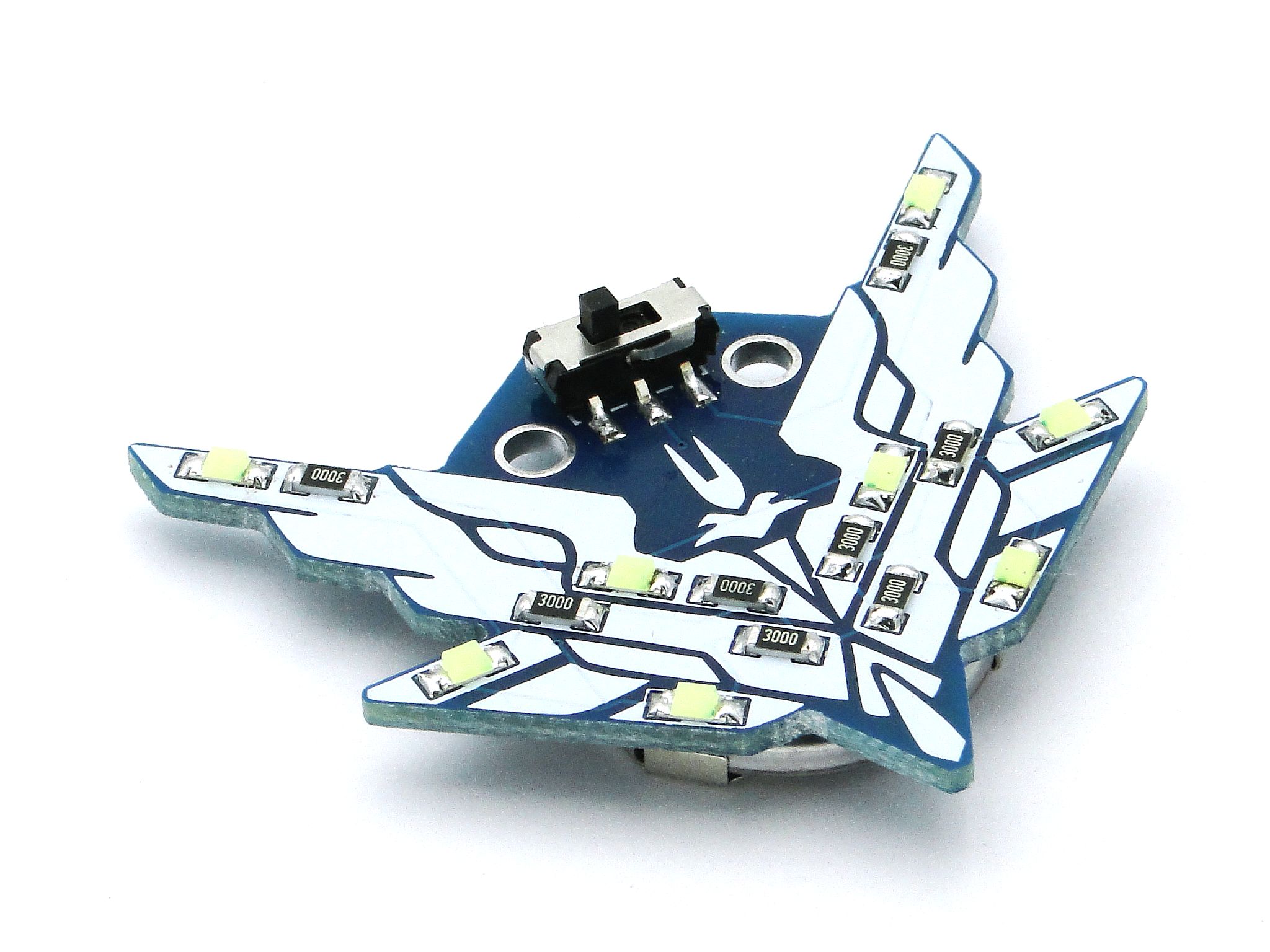

Набор для пайки — кулон Элита
Вдохновившись первой трёхмерной компьютерной игрой на тему космоса — Elite, мы в AlashEd сделали сборный кулон с очертаниями герба из этого космо-эпоса. Набор состоит из 18 SMD элементов с суммарным количеством точек пайки — 40.
Что такое SMD?
В переводе с английского, SMD — это surface mounted device, то есть «устройство, монтируемое на поверхность». В отличие от технологий недавнего прошлого, SMD элементы занимают гораздо меньше места. SMD позволяет нам сделать устройство очень компактным. Достаточно посмотреть на материнскую плату любого смартфона, чтобы понять о чем идет речь.
SMD бывают разных размеров. Элементы прямоугольной формы такие как светодиоды или резисторы измеряются по длинам сторон. Например, на Ардуино установлены светодиоды 0805. В переводе с дюймовой системы в метрическую это соответствует размеру 2 x 1,25 мм. А большинство керамических конденсаторов на той же плате имеют размер 0603 = 1,6 x 0,8 мм.
Примечание
В данном наборе мы будем учиться работать с более крупными элементами — 1206.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.
Совет
Если чего-то не хватает, вы можете приобрести это у нас в магазине AlashEd.
Необходимые инструменты и материалы:
DIY набор для пайки — Элита, 40 точек, AlashEd
Флюс ЛТИ-120, флакон с кистью 22мл
Припой Sn63Pb37 63/37, 0.5мм, 100г, с флюсом 2.2%
Губка для чистки жала паяльника в боксе
Бокорезы 120мм
Силиконовый термостойкий мат 300x400 с отсеками
Ещё наборы!
В AlashEd есть ещё много интересных наборов, которые помогут освоиться в мире электроники:
DIY набор для пайки — Жук-Виброид, 21 точка
DIY набор для пайки — Робот X, 27 точек
DIY набор для пайки — Электрофонарь, 11 точек
DIY набор для пайки — Вихрь, 38 точек
DIY набор для пайки — Гексалайт, 32 точки
DIY набор для пайки — Космос, 40 точек
DIY набор для пайки — Луна и Звезда, 28 точек
DIY набор для пайки — Импульс 1, 22 точки
DIY набор для пайки — Импульс 2, 22 точки
DIY набор для пайки — Техно-Улей, 32 точки
DIY набор для пайки — Счётчик упорства, 264 точки
Состав набора

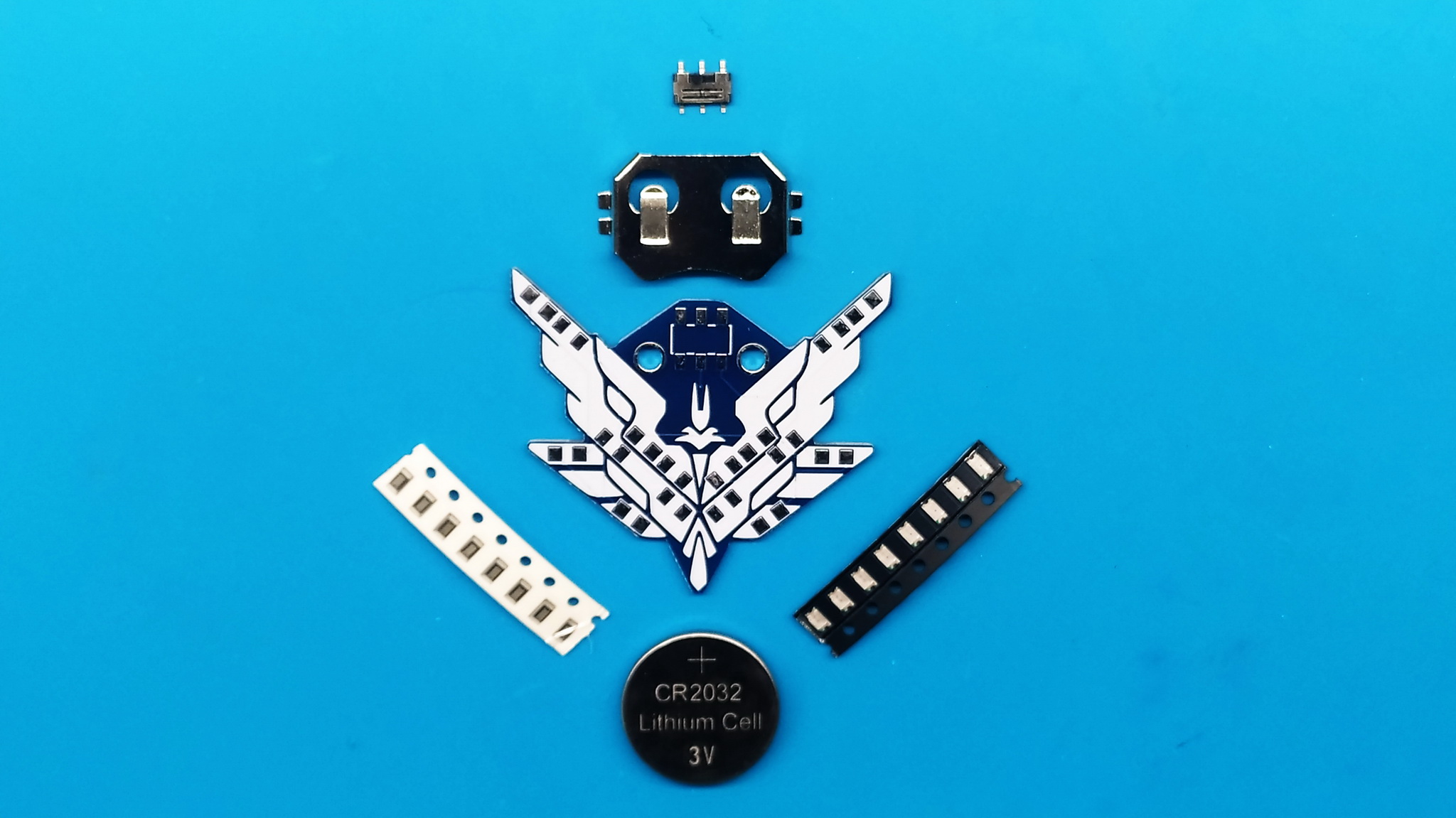

Набор состоит из минимального количества элементов и рассчитан на тех кто только открывает для себя работу с SMD радиодеталями. В комплект мы положили следующее:
печатная плата;
восемь резисторов 1206, 220 Ом;
восемь светодиодов 1206;
выключатель;
элемент питания CR2032, 3 Вольта.
Сборка набора

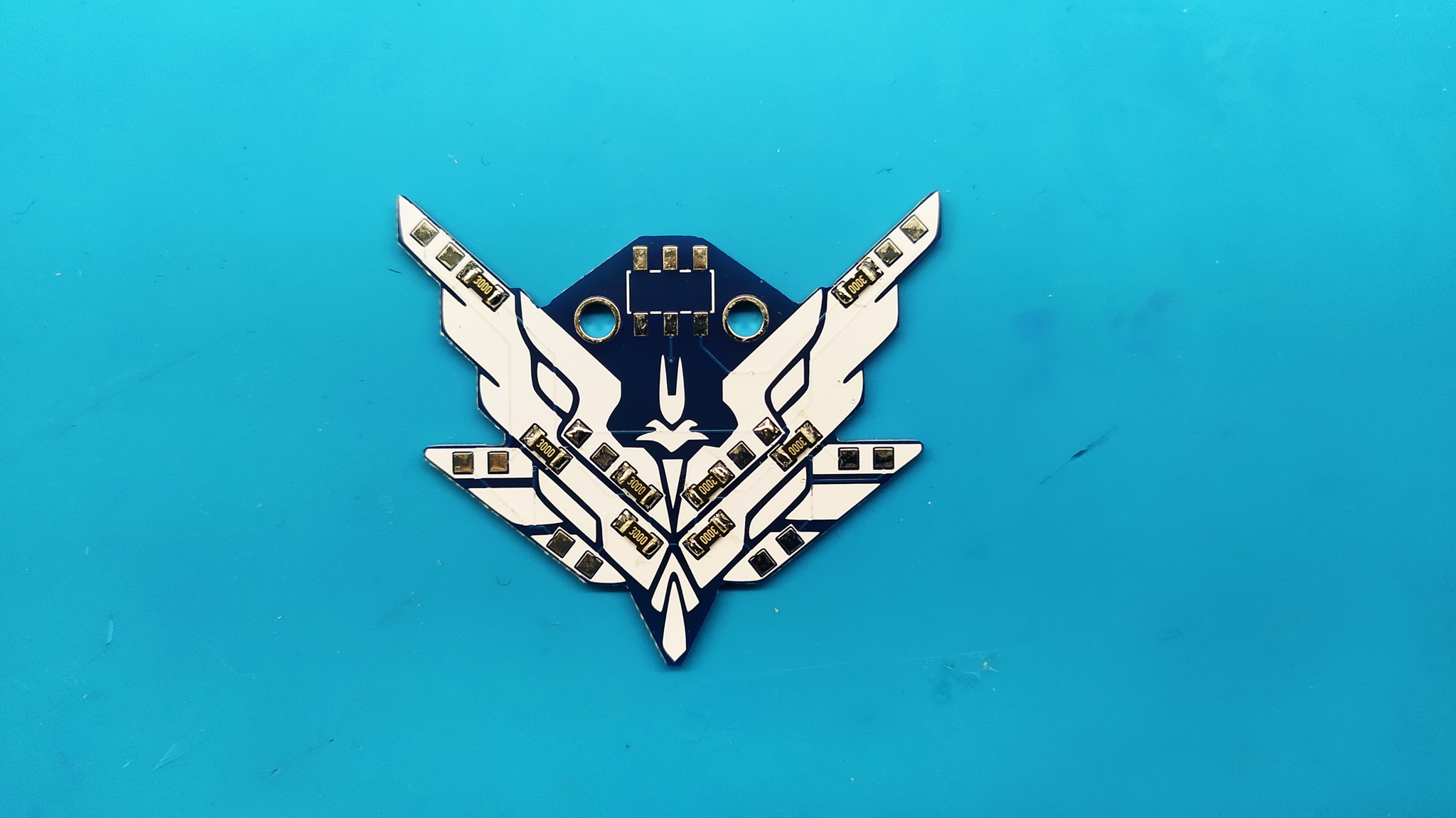

Начинаем с установки резисторов. На этой плате они все одинаковые и у них нет полярности, так что паяем как попало.

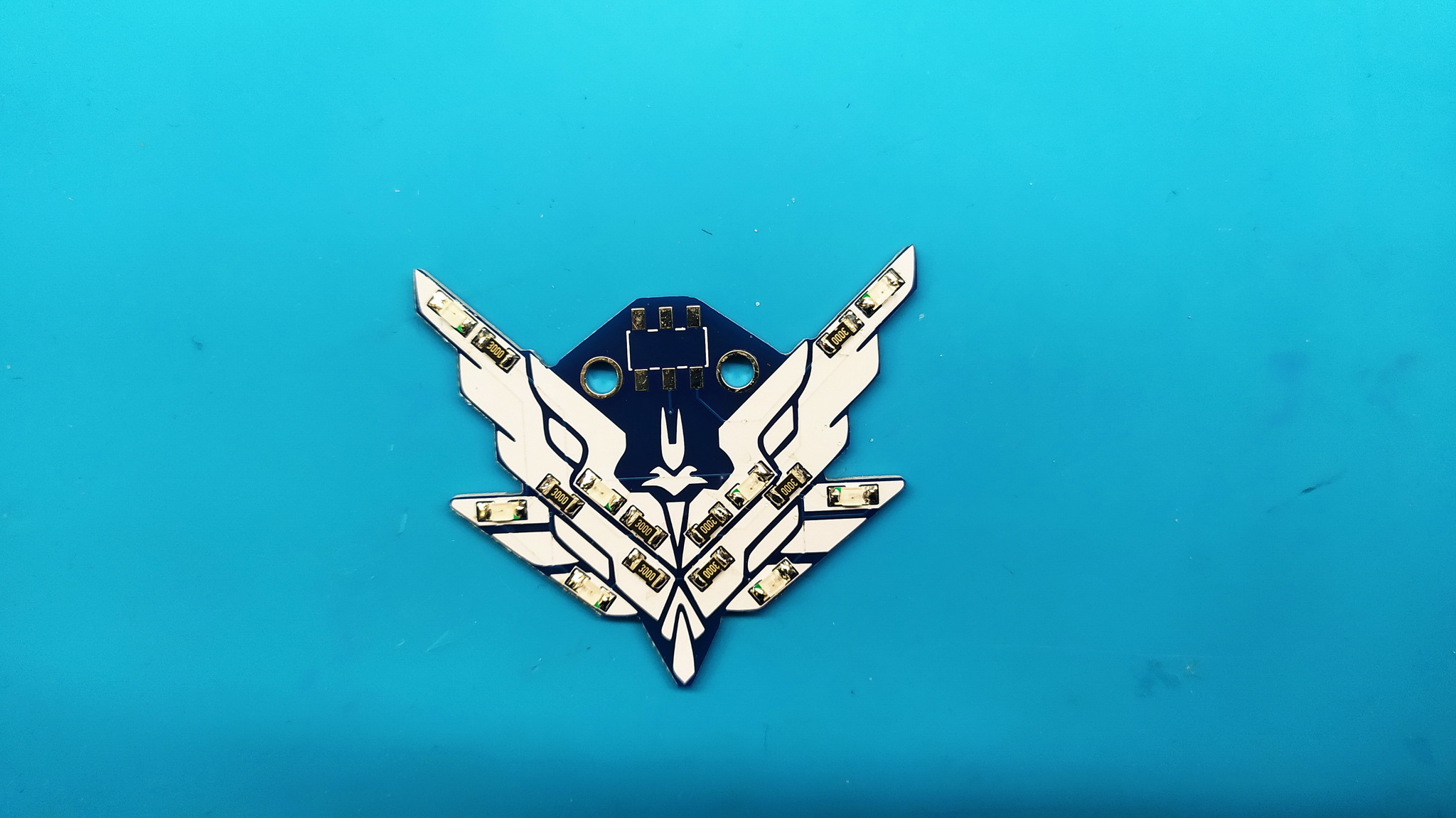

Следующий шаг — светодиоды.
Важно
Следует помнить что светодиод — компонент имеющий полярность. На схеме приведенной ниже рядом с отрицательным контактом светодиода есть прямая линия. А на самом светодиоде отрицательный контакт светодиода отмечен зеленым цветом.

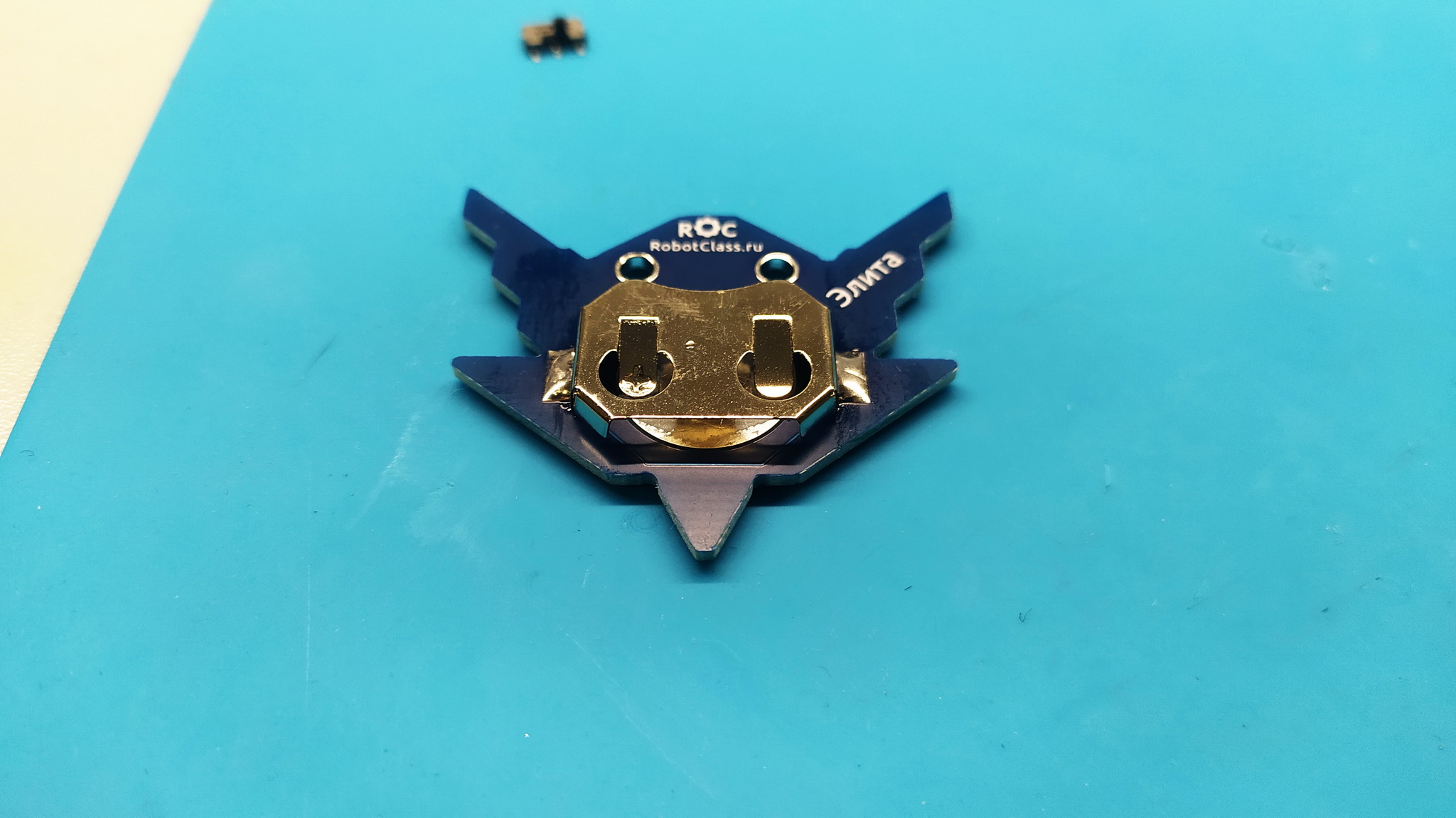

После монтажа резисторов и светодиодов, переворачиваем плату и припаиваем держатель батарейки.

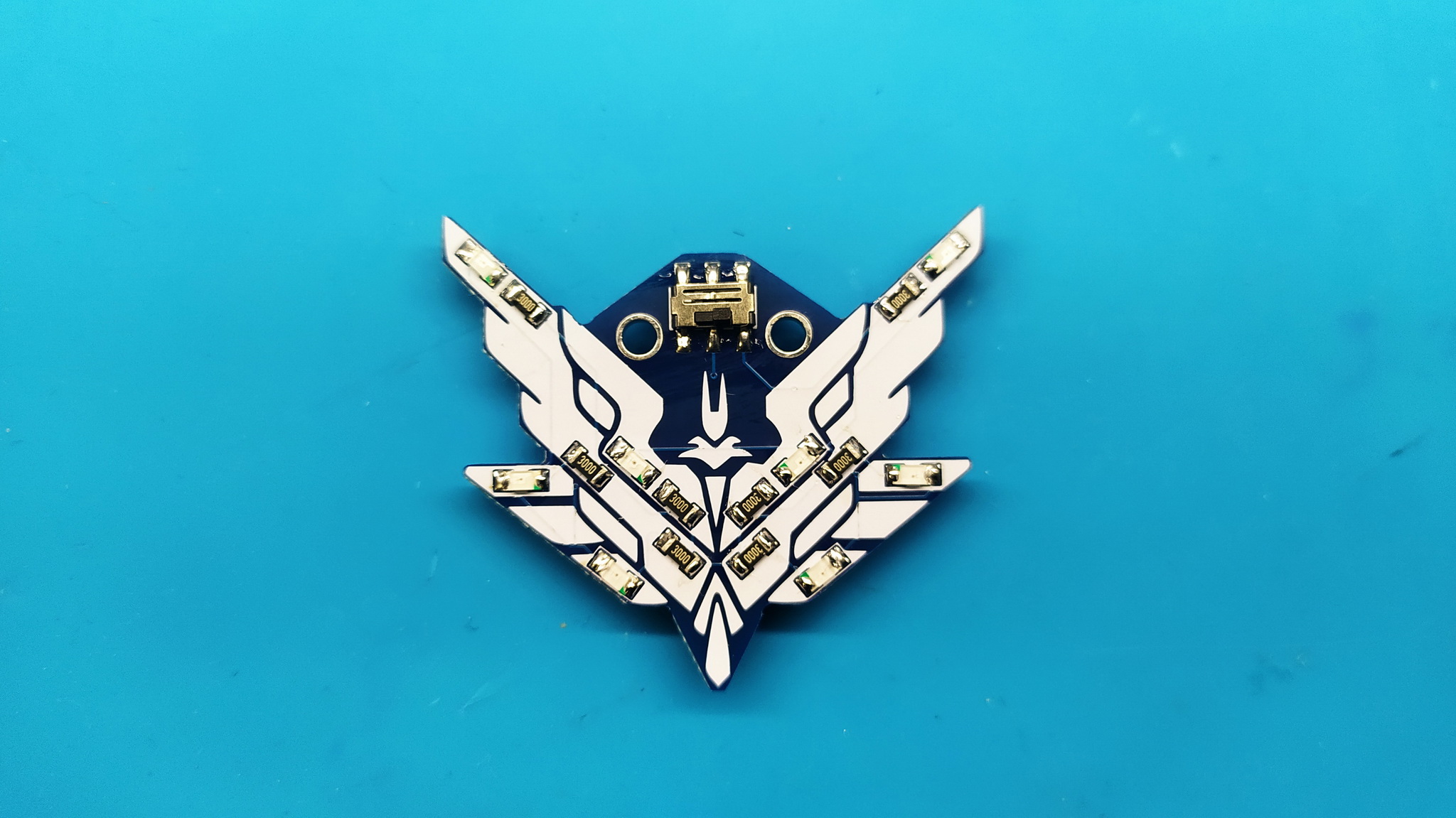

Переворачиваем плату обратно и устанавливаем переключатель.

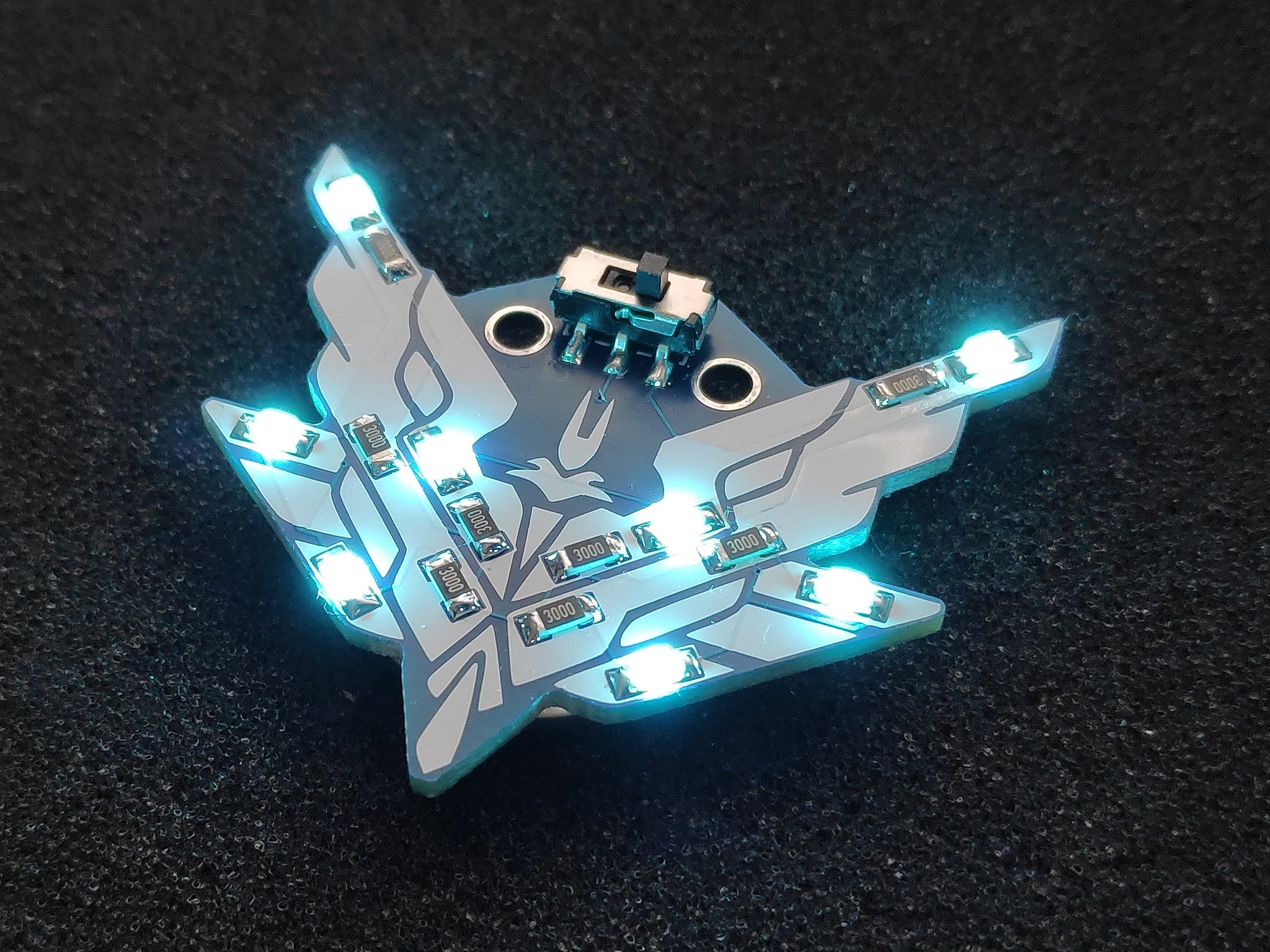

Готово! Вставляем батарейку и проверяем работу кулона. При переключении рычажка переключателя кулон должен засветиться.

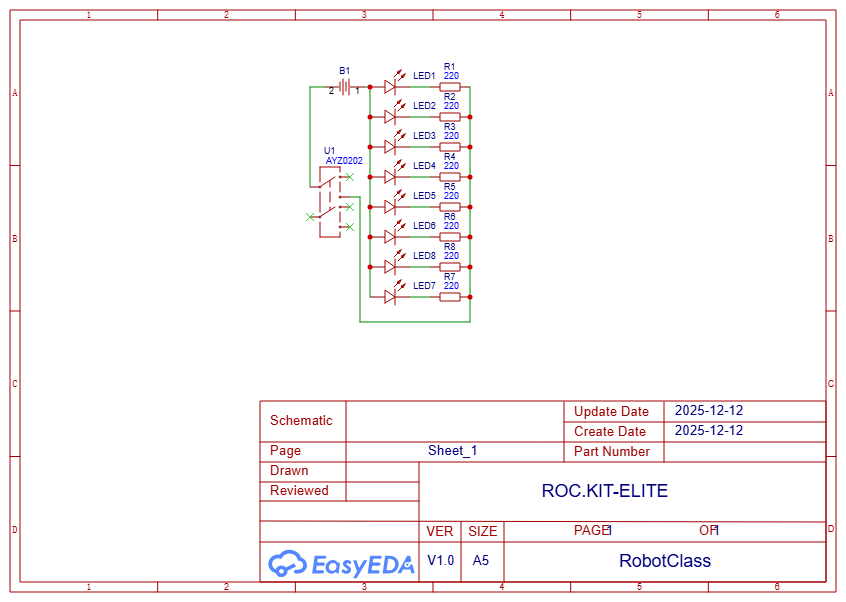

Принципиальная схема
