DIY набор для пайки — Игра
Из всех наборов для самостоятельной сборки, электронная игра — самый увлекательный.
Набор Игра содержит все необходимые элементы для сборки рабочего устройства, да ещё и с стильным корпусом. В микроконтроллере уже имеется программа с известной игрой, так что достаточно будет только спаять устройство и подать на него питание.
Набор предназначен для тех, кто уже имеет опыт пайки выводных элементов и не боится сложностей. Компоненты устанавливаются сквозным монтажом на печатную плату.
Предупреждение
Набор предназначен для тех, кто уже имеет опыт пайки выводных элементов и не боится сложностей.
Подготовка к работе
Для сборки устройства понадобится паяльник с тонким жалом, немного припоя и флюс, жидкий или гелевый.
Совет
Если чего-то не хватает из инструментов или расходников, рекомендуем заранее подготовить: паяльник с тонким жалом, припой, флюс, бокорезы, губку для чистки жала, силиконовый термостойкий мат.
Состав набора
печатная плата;
детали корпуса;
C1 — конденсатор 10 мкФ;
C2 — конденсатор 0,1 мкФ;
R1 — резистор 10 кОм;
U1 — сокет микроконтроллера;
Micro USB — разъём питания;
S1 — выключатель;
LED3 — семисегментный индикатор;
LED1, LED2 — матрица;
S2…S6 — тактовая кнопка;
Q1 — транзистор 8550;
LS1 — зуммер.
Сборка устройства

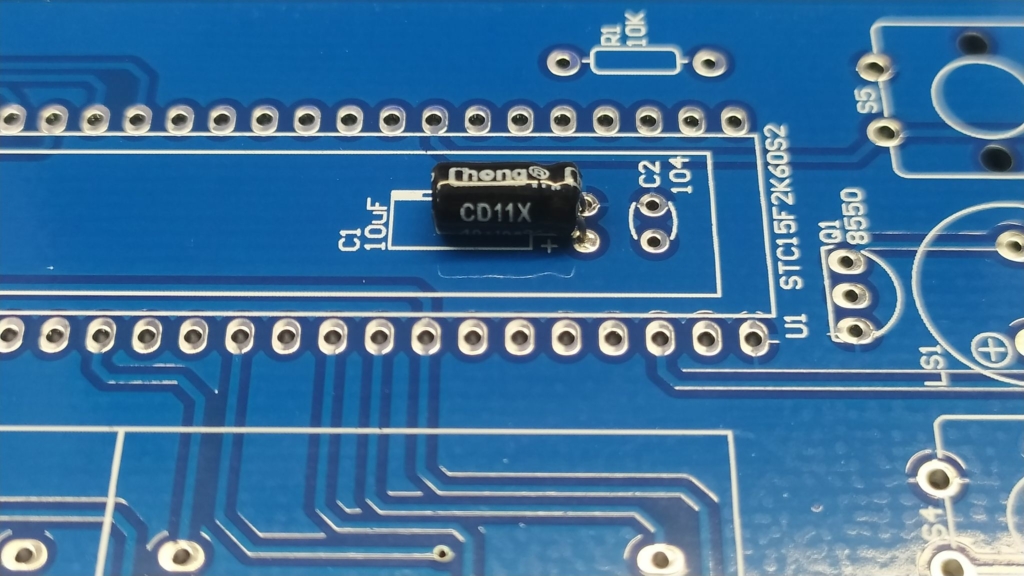

Начинаем монтаж с установки электролитического конденсатора C1 на 10мкФ. У него есть полярность, припаиваем его так, чтобы белая полоса на корпусе совпадала с минусом на печатной плате.
Важно
У электролитического конденсатора есть полярность — белая полоса на корпусе должна совпадать с минусом на печатной плате.
У керамического конденсатора C2 на 0,1 мкФ нет полярности, ставим его любой стороной.

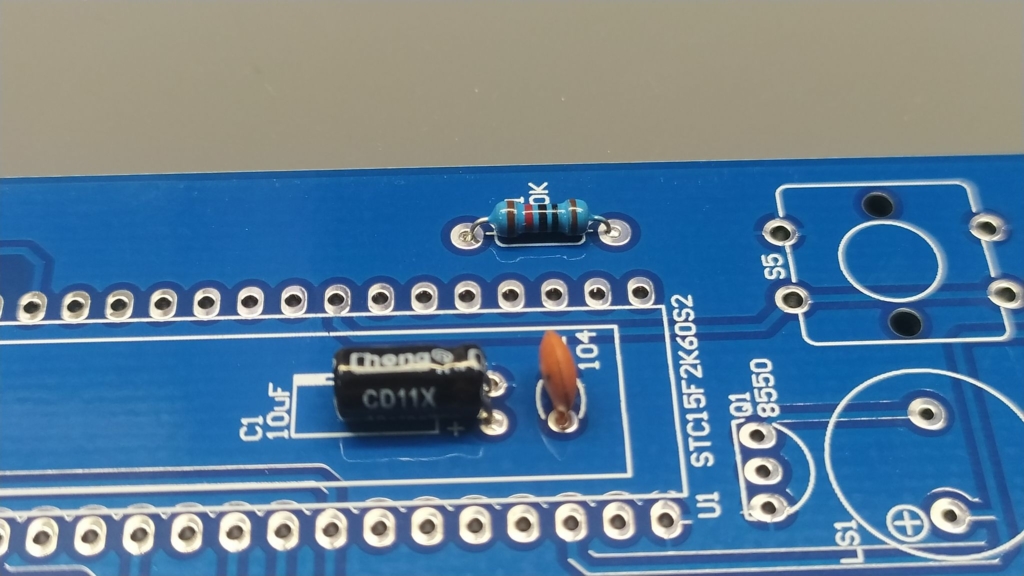

Далее идёт один единственный резистор на плате — R1 с номиналом 10 кОм. У него тоже нет полярности.

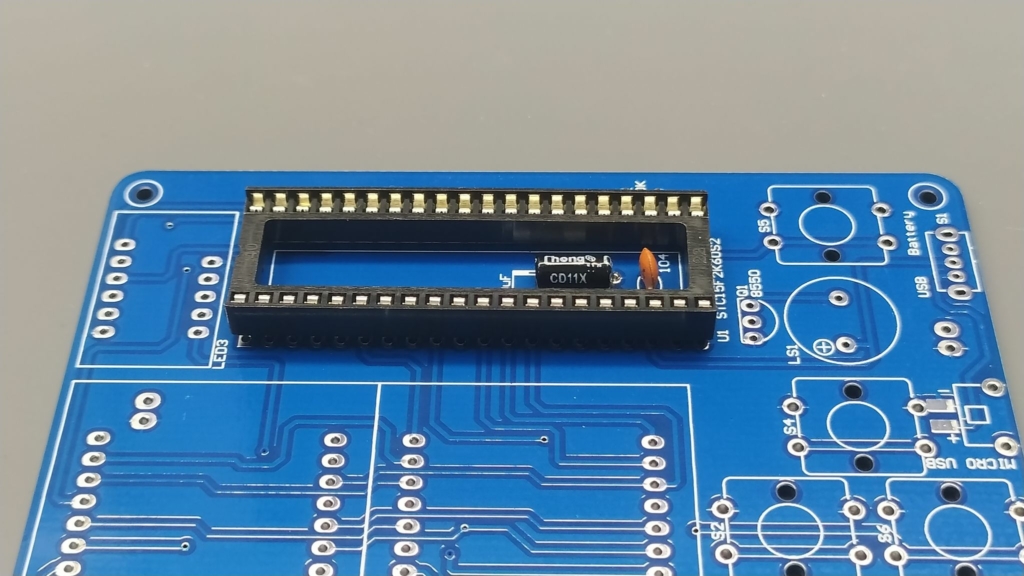

А теперь придётся попотеть. Припаиваем сокет для микросхемы микроконтроллера на 40 ножек! Тщательно пропаиваем каждую ногу.

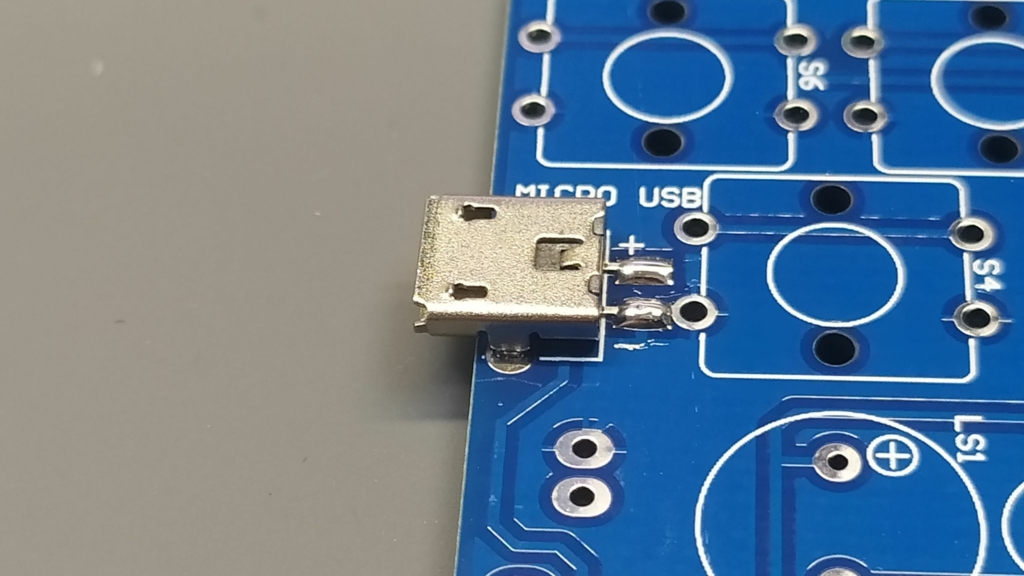

Устанавливаем разъём Micro USB, который служит для питания устройство. В отличие от обычных разъёмов, по которому передаются данные, у нашего всего 2 ножки: плюс и минус питания. Сбоку идут две крепления корпуса, их следует хорошенько прогреть.
Примечание
В отличие от обычных разъёмов, по которому передаются данные, у нашего разъёма Micro USB всего 2 ножки: плюс и минус питания.

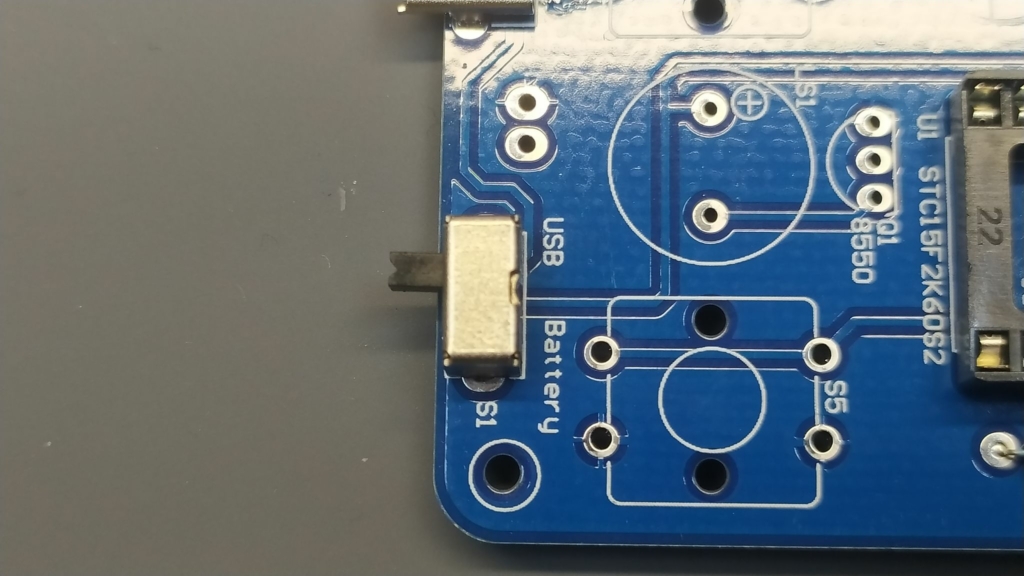

Теперь очередь выключателя. Он будет включать и выключать устройство.

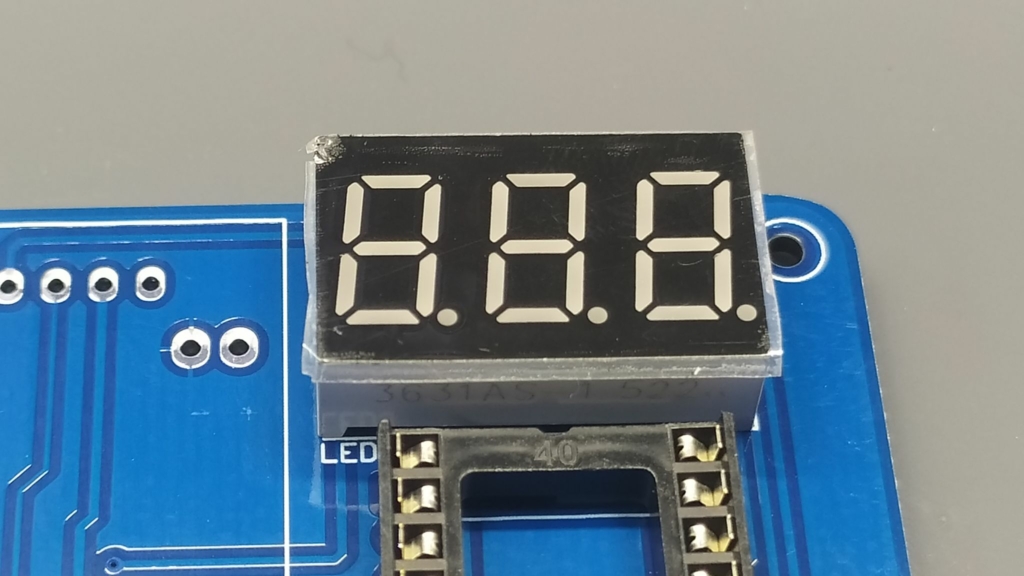

Припаиваем семисегментный индикатор. Его следует установить именно так, как на указано на фото — точками вниз. Плёнку лучше удалить в самом конце монтажа.
Подсказка
Плёнку с индикатора и матриц лучше удалить в самом конце монтажа, после мойки платы.

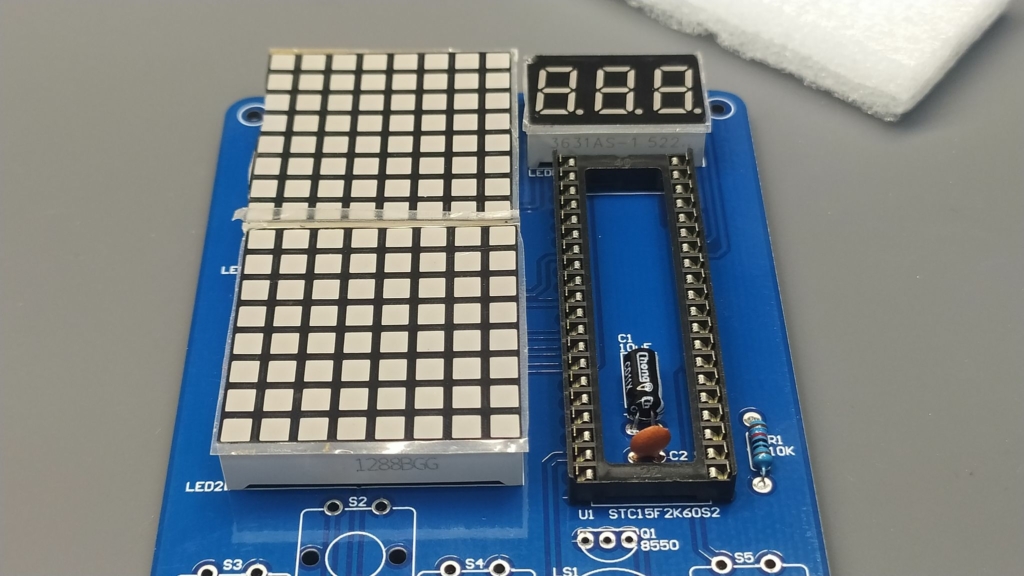

Припаиваем обе матрицы надписью на корпусе — вниз. Как и в случае индикаторов, плёнку лучше удалить в самом конце монтажа, после мойки.

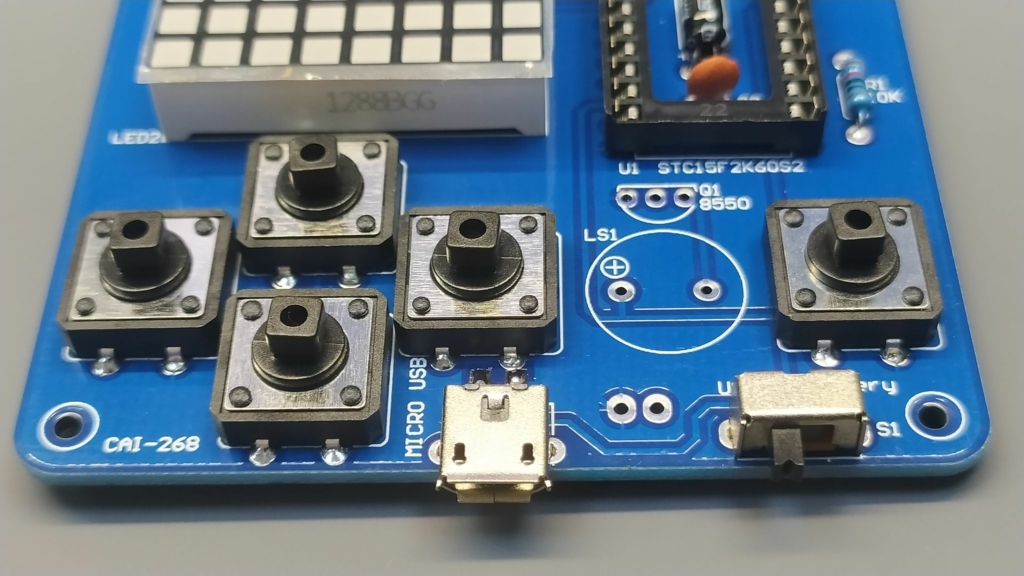

Ставим все пять кнопок. У них нет полярность, ставим как ставятся. Хорошенько пропаиваем — контакты большие, берут на себя много припоя.

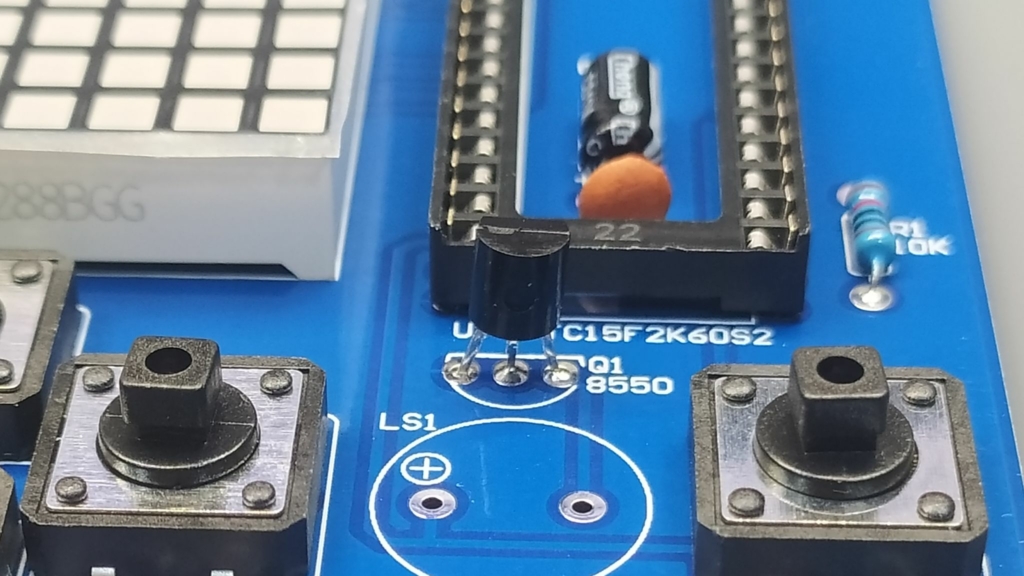

Транзистор следует ставить согласно разметке на печатной плате.

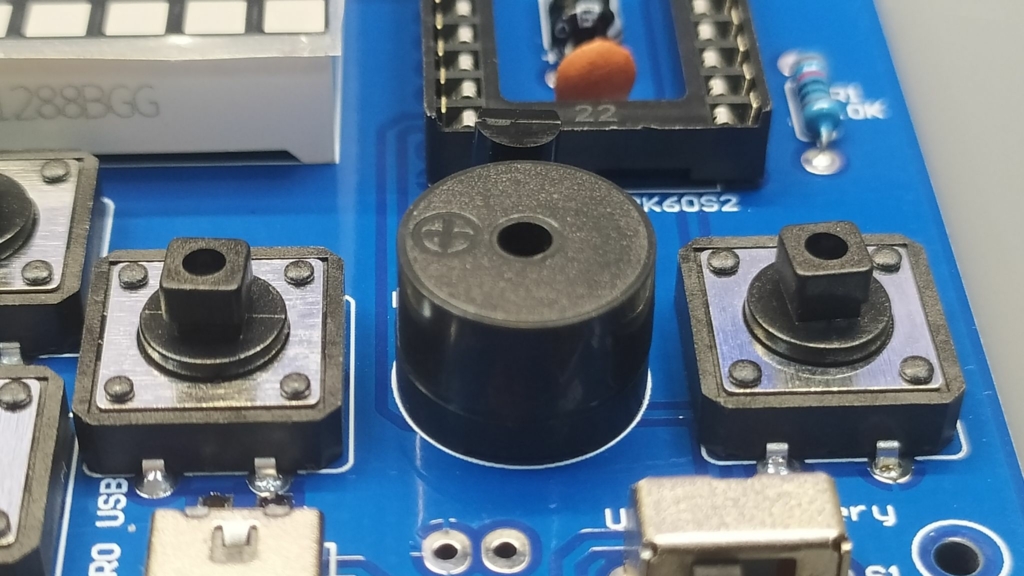

Зуммер имеет полярность. Припаиваем его так, чтобы плюсовая ножка попала в соответствующее отверстие. С помощью зуммера игра будет издавать звуки.
Важно
Зуммер имеет полярность — плюсовая ножка должна попасть в соответствующее отверстие.

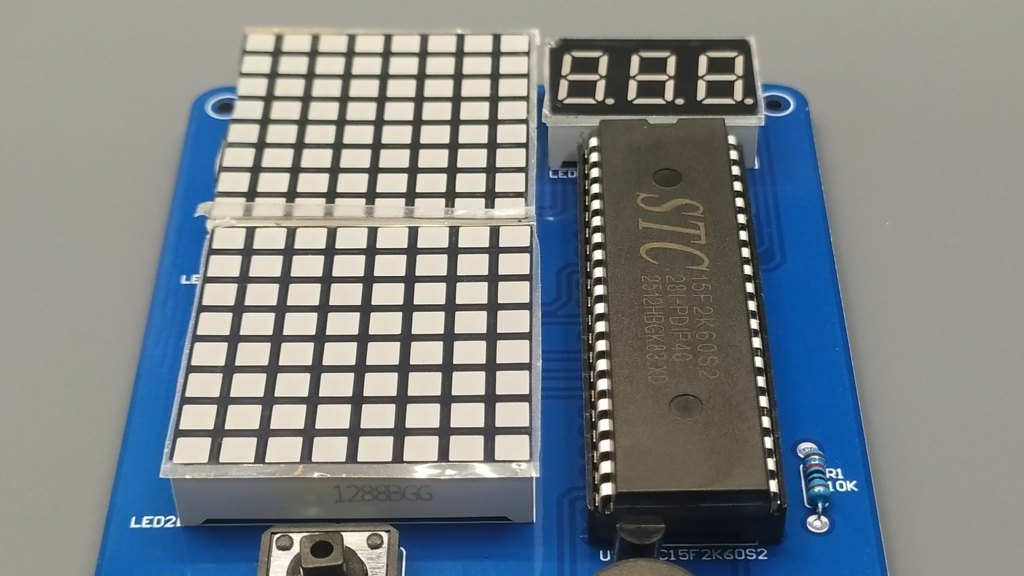

Собственно, пайка закончилась. Аккуратно вставляем микроконтроллер в сокет. Главное, чтобы ни одна ножка случайно не загнулась и не прошла мимо.
Предупреждение
При установке микроконтроллера в сокет следите за тем, чтобы ни одна ножка случайно не загнулась и не прошла мимо отверстия.

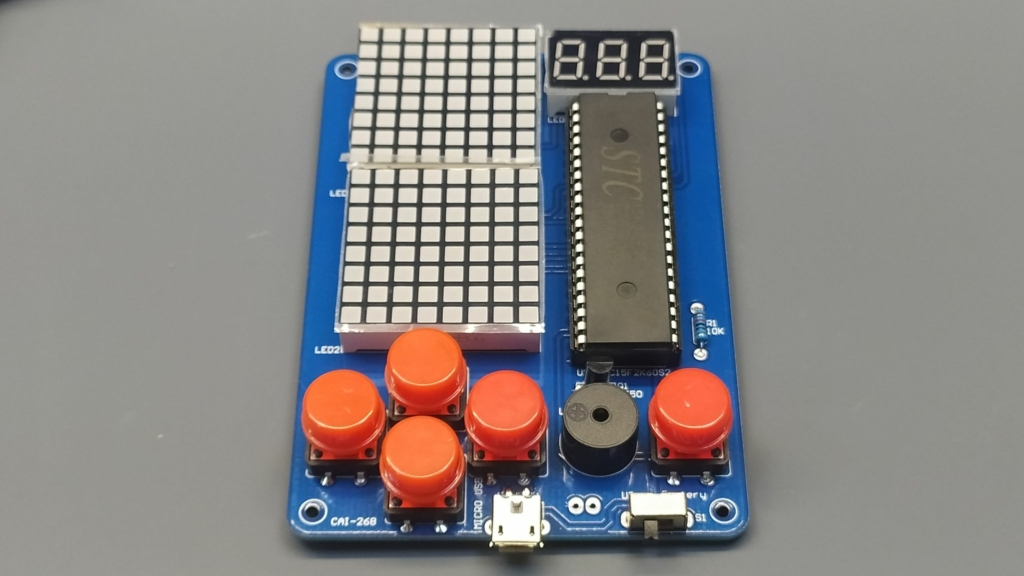

Готовая печатная плата выглядит так.

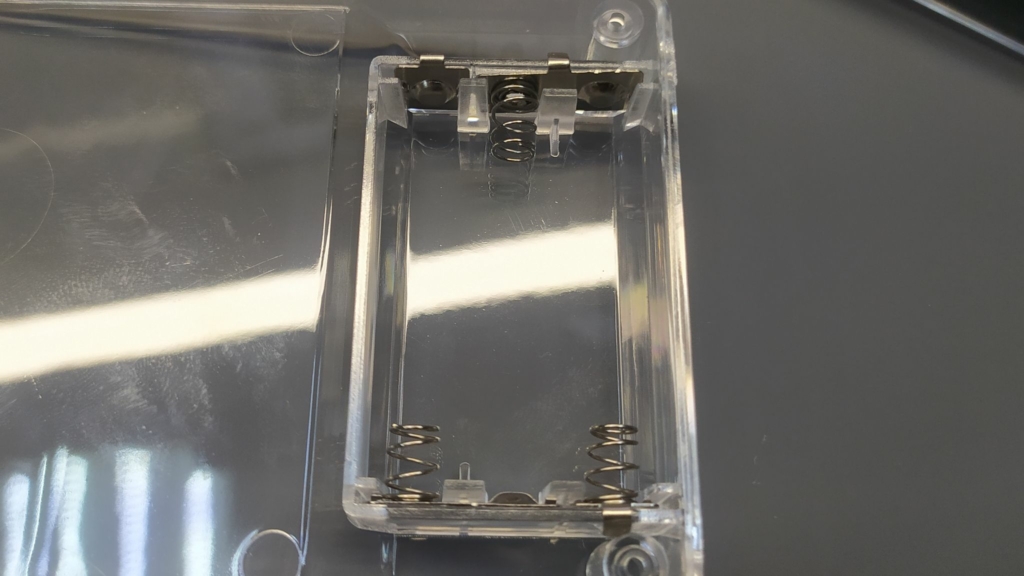

Теперь собираем корпус и держатель батареек. Берём одну часть корпуса и вставляем контакты батареек так, как указано на фотографии.

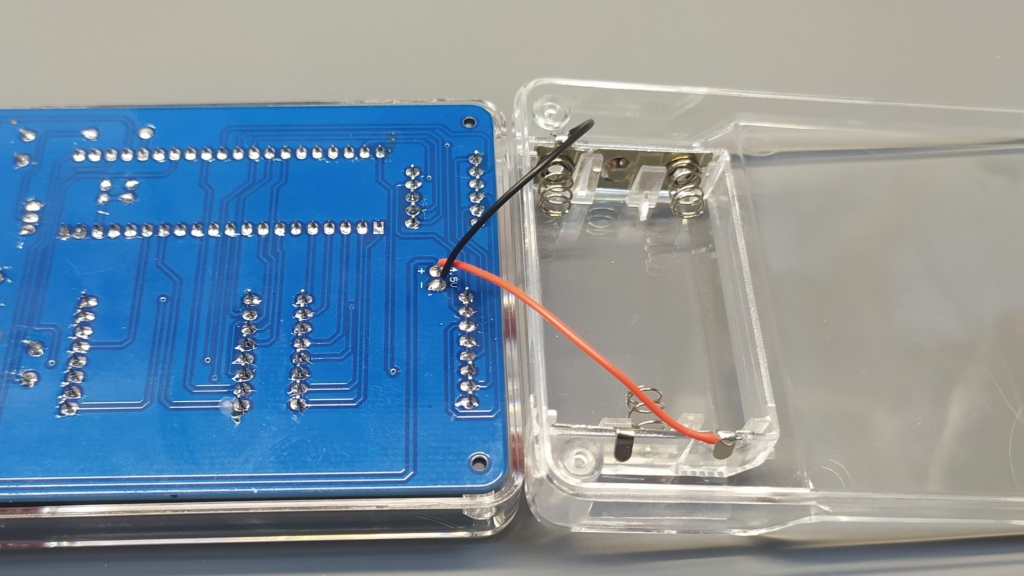

Припаиваем проводки с одной стороны к контактам батареек, с другой стороны к площадкам питания на печатной плате. Там где одна пружина — плюс, красный провод, он идёт к плюсовой площадке.
Совет
Там где одна пружина — плюс, красный провод, он идёт к плюсовой площадке.

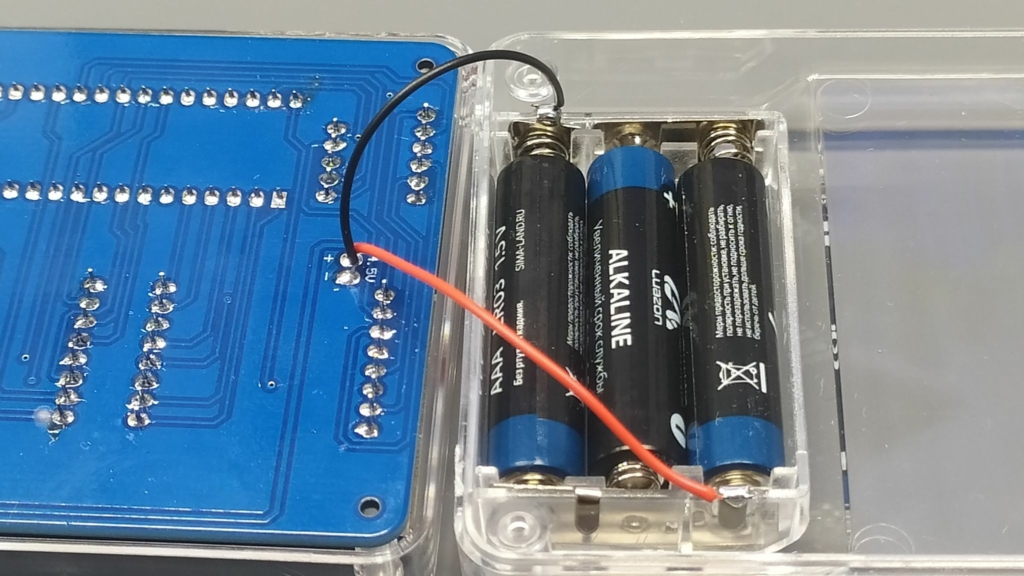

Вставляем батарейки AAA.

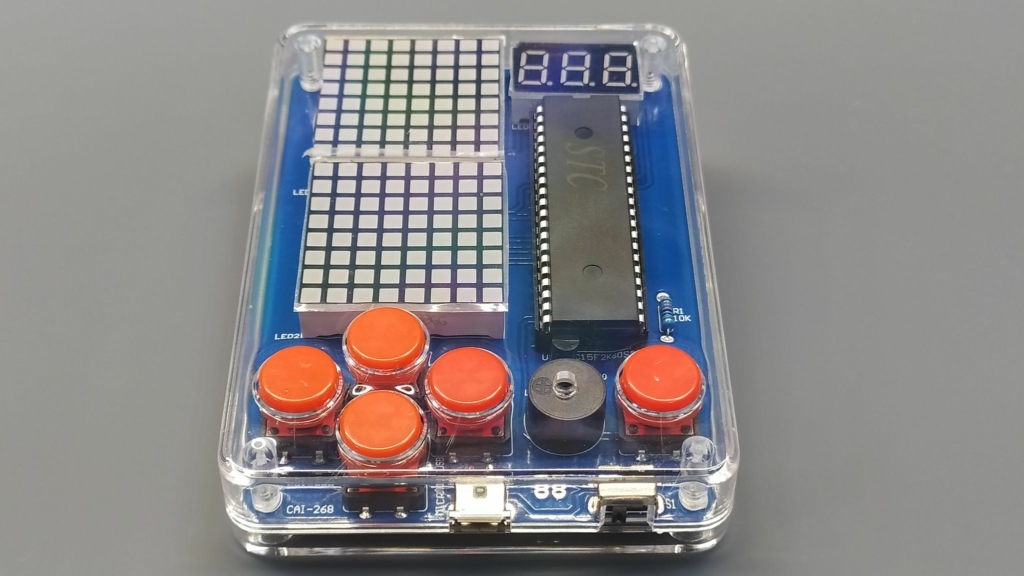

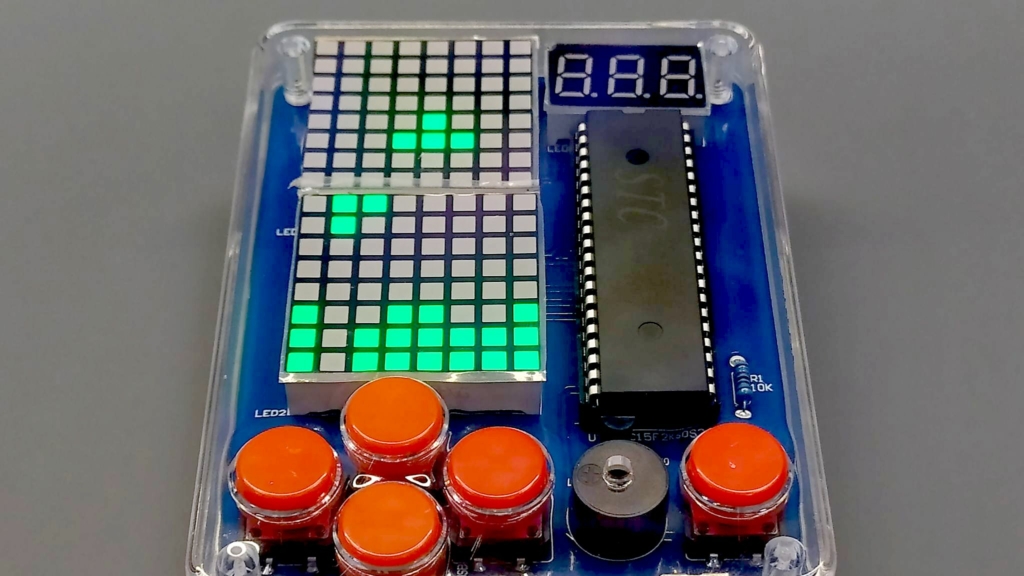

Закрываем корпус и закручиваем четыре самореза. Всё, можно включать и играть!
