DIY набор для пайки — Робот X2

Робот X — это светодиодный кулон, который по форме похож на голову робота. Электрическая схема кулона представляет собой мультивибратор, благодаря которому два светодиода мигают с частотой около 1Гц.

Работает кулон от обычной батарейки CR2032.

Набор предназначен для тех, кто только начал заниматься пайкой. Компоненты устанавливаются сквозным монтажом на печатную плату.

Подготовка к работе

Примечание

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы, силиконовый термостойкий мат.

Состав набора

Набор состоит из минимального количества элементов и рассчитан на тех кто только начинает изучать для себя SMD пайку. В комплект мы положили следующее:

печатная плата;
R1, R2 — резистор 4,7 кОм;
R3, R4 — резистор 200 Ом;
R5, R6 — резистор 1 кОм;
C1, C2 — конденсатор 100 мкФ;
LED1, LED2 — светодиод;
Q1, Q2 — биполярный транзистор;
SW1 — выключатель;
B1 — держатель батарейки CR2032;
батарейка CR2032, 3 Вольта.

Сборка

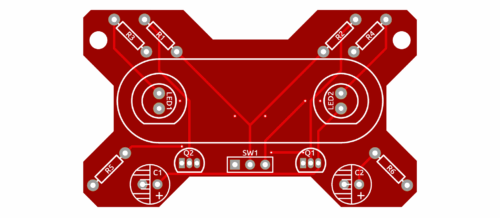

На печатной плате кулона есть посадочные места под все компоненты набора.

Резисторы

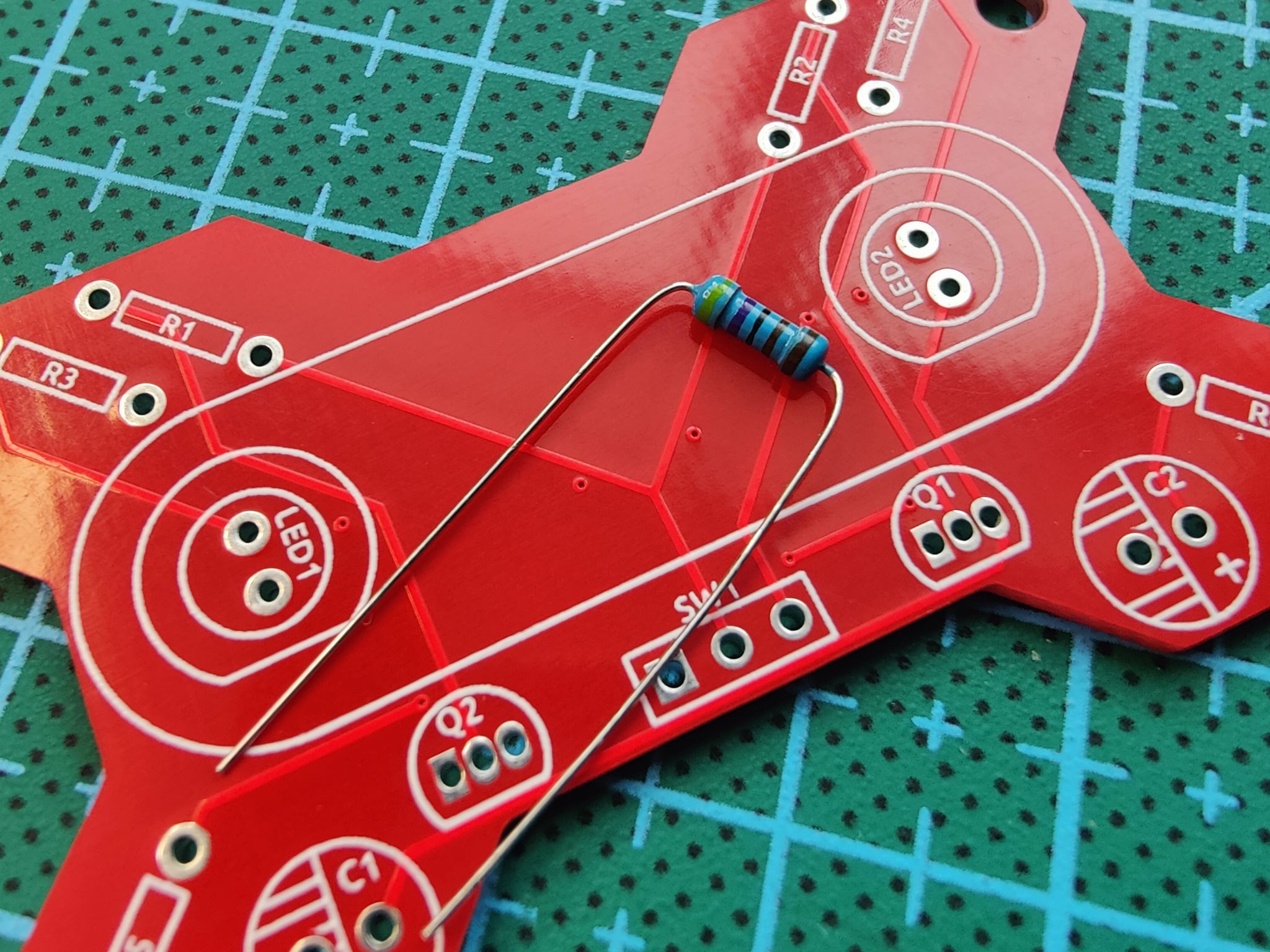

Начинаем сборку кулона с припаивания резисторов. Резисторы не имеют полярности, так что не важно какой стороной их устанавливать. Ножки выводных элементов легко гнутся рукой. Загибаем их заранее так, чтобы они идеально вставали на своё место.

Набор для пайки Робот X. Пайка резисторов

Первыми паяем резисторы R1 и R2 на 4,7 кОм, которые ограничивают ток на базе транзисторов.

Затем паяем шесть резисторов R3, R4 на 200 Ом, предназначенных для ограничения тока на светодиодах, так они будут меньше тратить батарейку и не деградировать.

Наконец, резисторы R5 и R6 на 1 кОм ограничивают ток на противоположном плече мультивибратора.

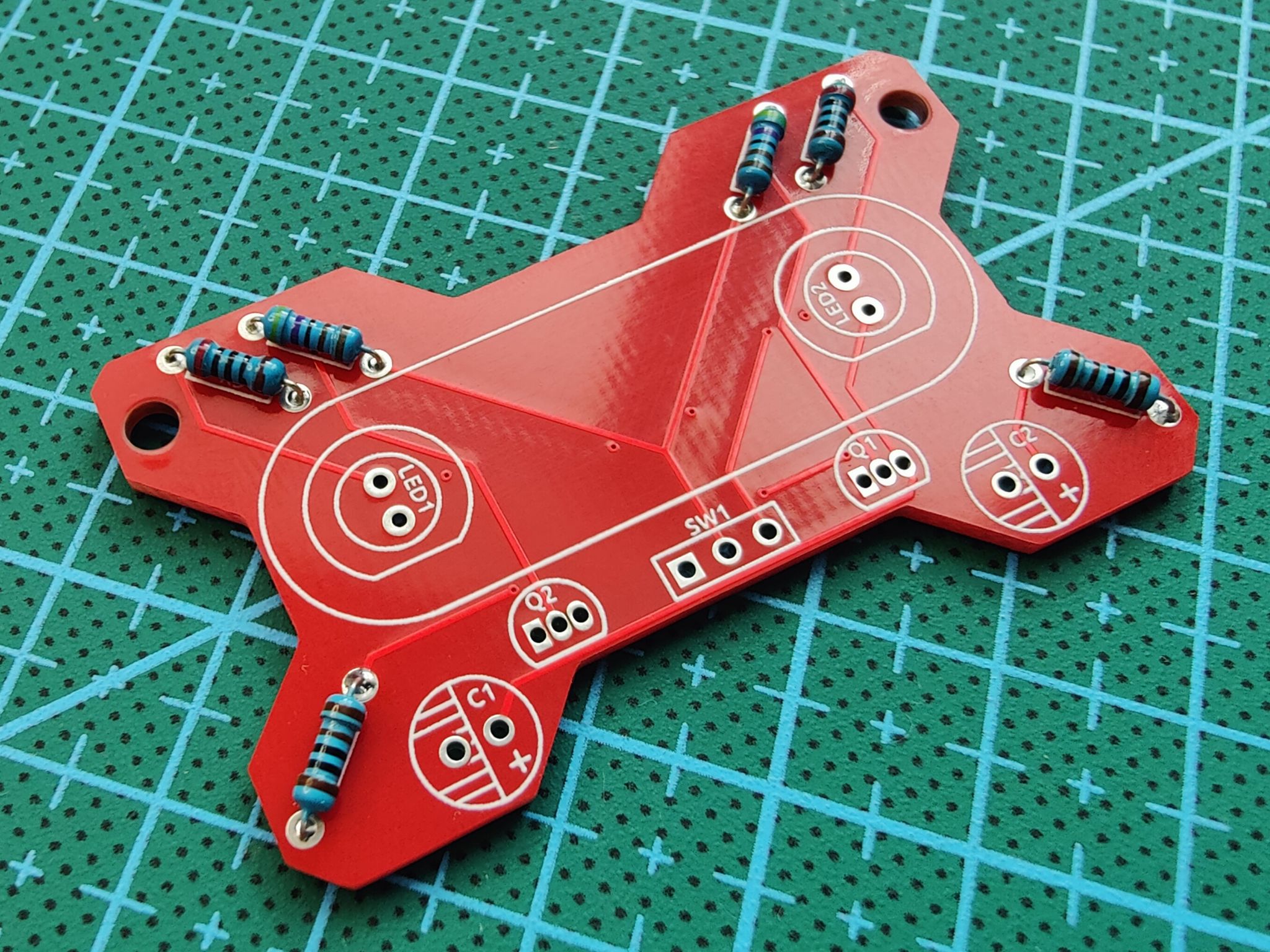

По завершении этой операции, откусываем ножки резисторов на тыльной стороне платы. Откусываем под самый корень. Плата с припаянными резисторами будет выглядеть так.

Транзисторы

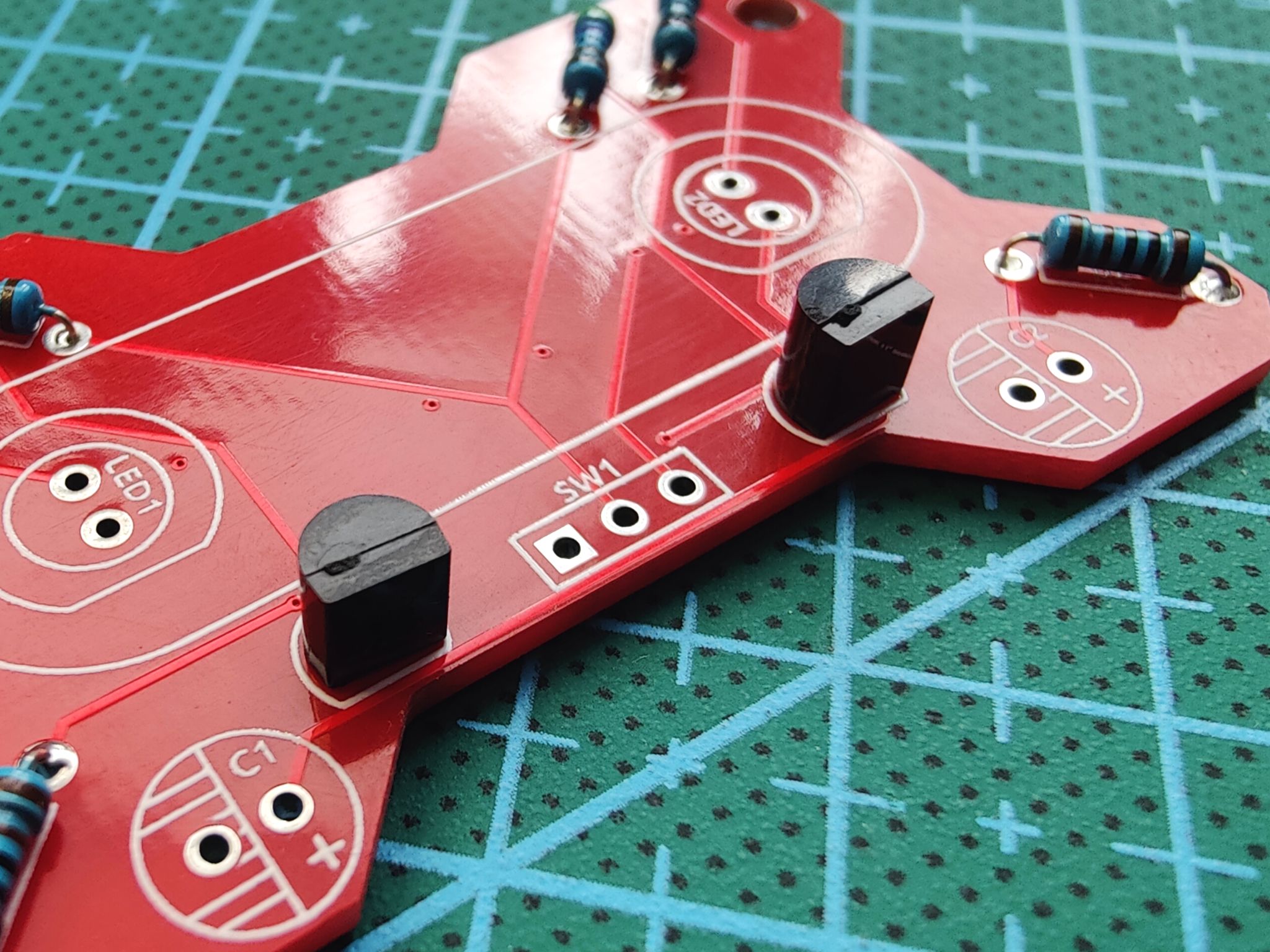

Настала очередь биполярных транзисторов Q1 и Q2 — это сердце мультивибратора. Аккуратно ставим транзистор на посадочное место и пропаиваем друг за другом все три ножки.

Набор для пайки Робот X. Пайка транзисторов

Конденсаторы

Предупреждение

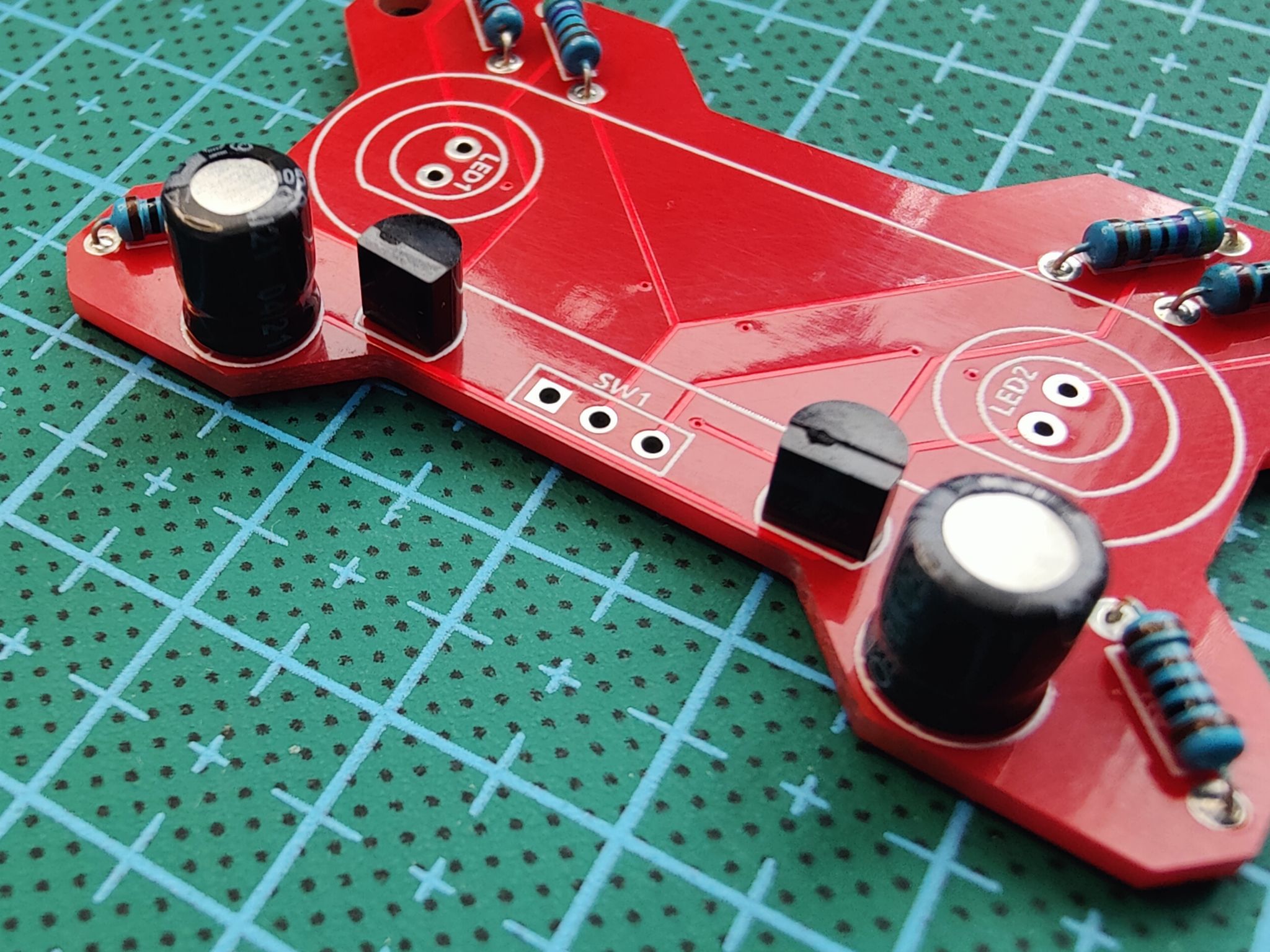

Электролитические конденсаторы C1 и C2 имеют полярность!

Отрицательный контакт конденсатора отмечен серой/белой полоской на его корпусе. На плате место конденсатора с одной стороны отмечено штриховкой, с другой написан жирный знак полюса. Соответственно, вставляем конденсатор так, чтобы серая полоска на корпусе совпадала со штриховкой на плате.

Набор для пайки Робот X. Пайка конденсаторов

Выключатель

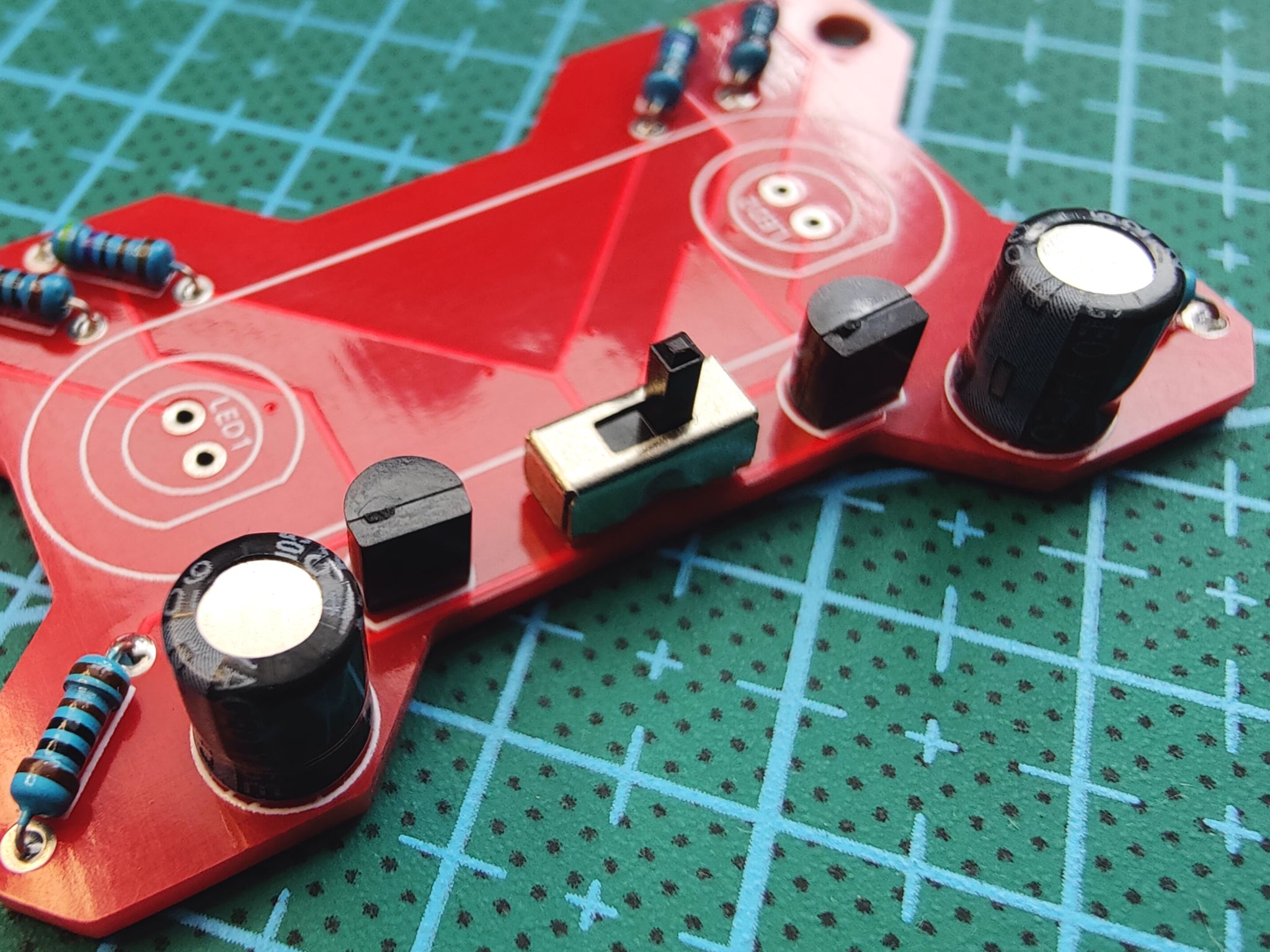

Один единственный выключатель SW1 можно поставить любой стороной — будет работать как надо.

Набор для пайки Робот X. Пайка выключателя

Светодиоды

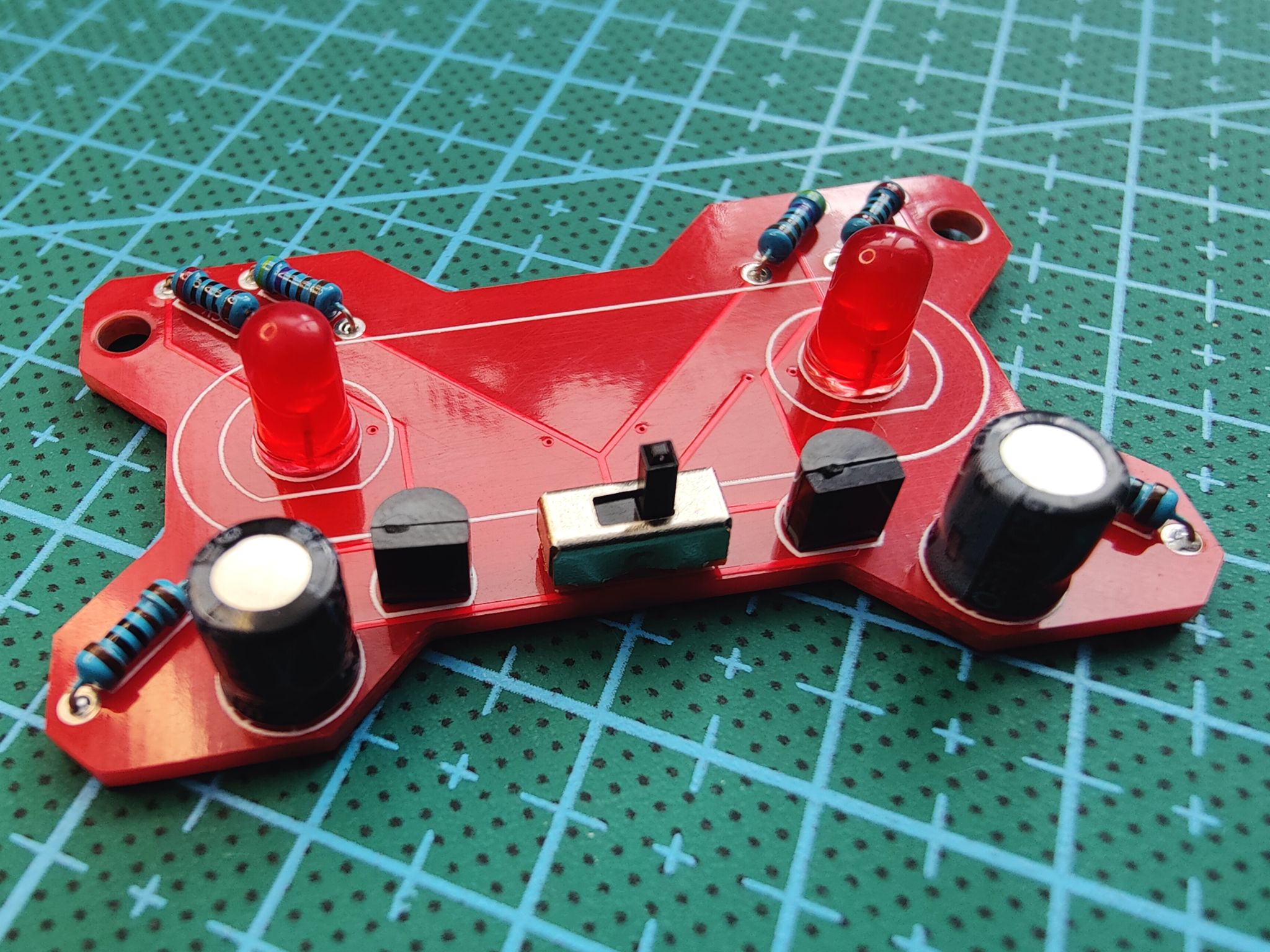

Далее припаиваем светодиоды LED1 и LED2.

Важно

Светодиоды имеют полярность!

Положительный контакт светодиода (анод) имеет большую длину, чем отрицательный (катод). Кроме того, со стороны катода корпус светодиода слегка срезан. Если посмотреть на посадочные места для светодиодов на плате, то метка там тоже имеет срез. Таким образом, срез на корпусе светодиода должен совпадать со срезом на метке.

Предупреждение

Если светодиод будет припаян неправильно, он просто не будет светиться.

Набор для пайки Робот X. Пайка светодиодов

Держатель батарейки

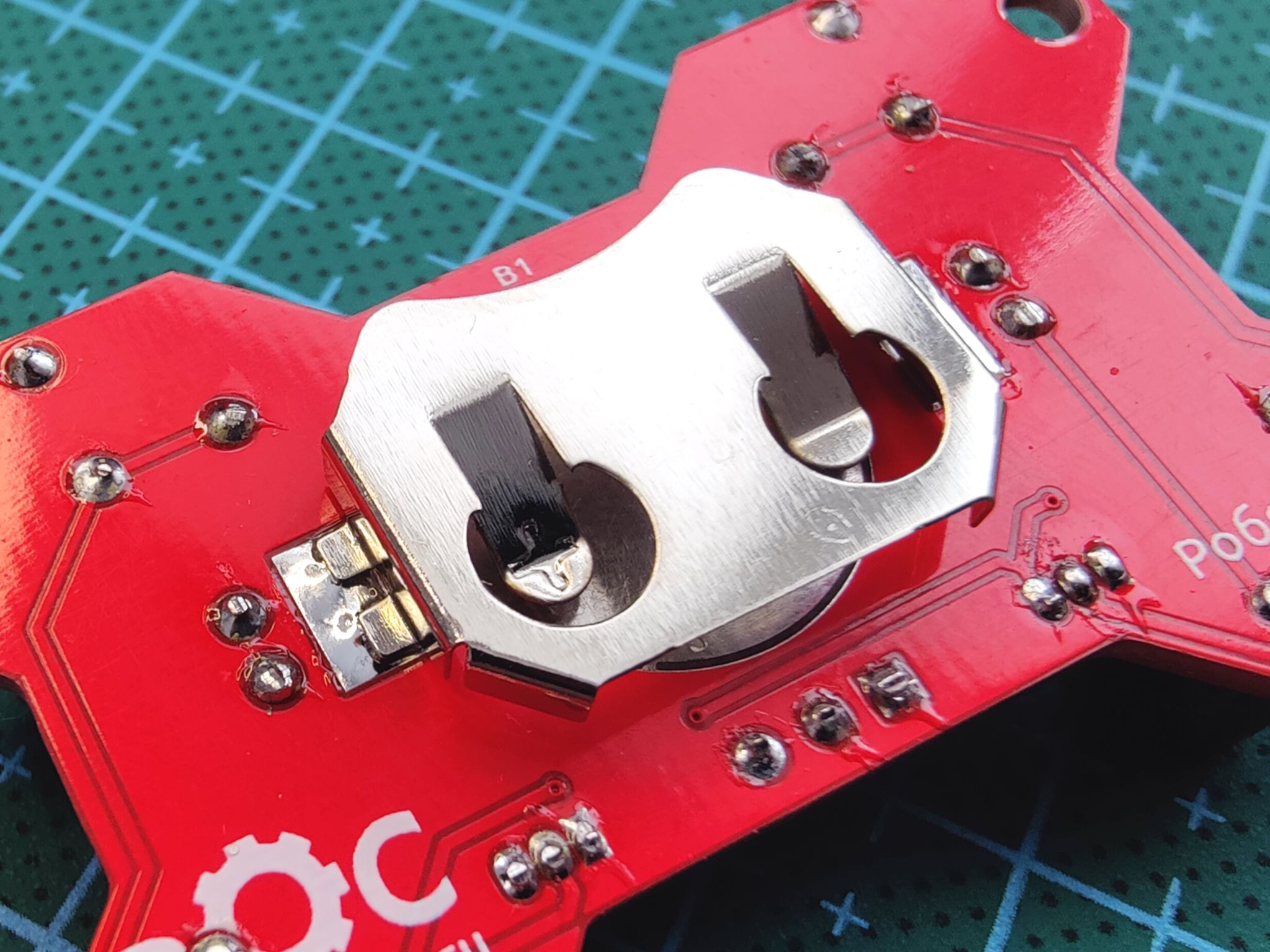

Перевернём плату и займёмся держателем батарейки B1. Удобнее всего будет сначала залудить одну из боковых прямоугольных площадок, нанести на нее флюс и приложить ножку держателя. Затем нажать жалом и хорошенько прогреть паяльником — ножка утонет в припое.

Совет

Ориентировать держатель следует так, чтобы батарейка вынималась вверх.

Набор для пайки Робот X. Пайка держателя

Готово! Вставляем батарейку отрицательным контактом к плате и включаем кулон. Светодиоды должны мигать с частотой, примерно, 1 Гц.

Как работает?

Ключевыми элементами схемы устройства являются мультивибратор и светодиоды. Как только мы подаём питание, мультивибратор начинает свою работу, по очереди подавая питания то на левое плечо, то на правое.

На левом плече мультивибратора находятся два светодиода с токозадающими резисторами. На правом же плече ничего нет, кроме двух резисторов, ограничивающих ток на коллекторе транзистора.
