DIY набор для пайки — Робот X
«Робот X» — это светодиодный кулон в стилистике робота Джонни-5. Электрическая схема кулона представляет собой мультивибратор, который управляет свечением двух светодиодов. Работает кулон от обычной батарейки CR2032.
Этот набор разработан специально для начинающих, и все компоненты, кроме держателя батарейки, устанавливаются на плату посредством выводного монтажа.
Выводные элементы
Радиодеталь называют выводной, если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.
На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD-элементов — это компактнее и дешевле в масштабах промышленного производства.
Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате, потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками, или отверстиями под них.
Совет
Сквозной монтаж отлично подходит для получения навыков пайки. И перед тем, как переходить к более сложным платам с SMD-радиодеталями, следует обязательно научиться паять выводные платы!
В этой инструкции мы покажем, как собрать светодиодный техно-кулон Робот X, схема которого состоит исключительно из выводных деталей.
Подготовка к работе
Примечание
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Базовый набор инструментов доступен в магазине AlashEd: набор для пайки в кейсе, губка для чистки жала, бокорезы.

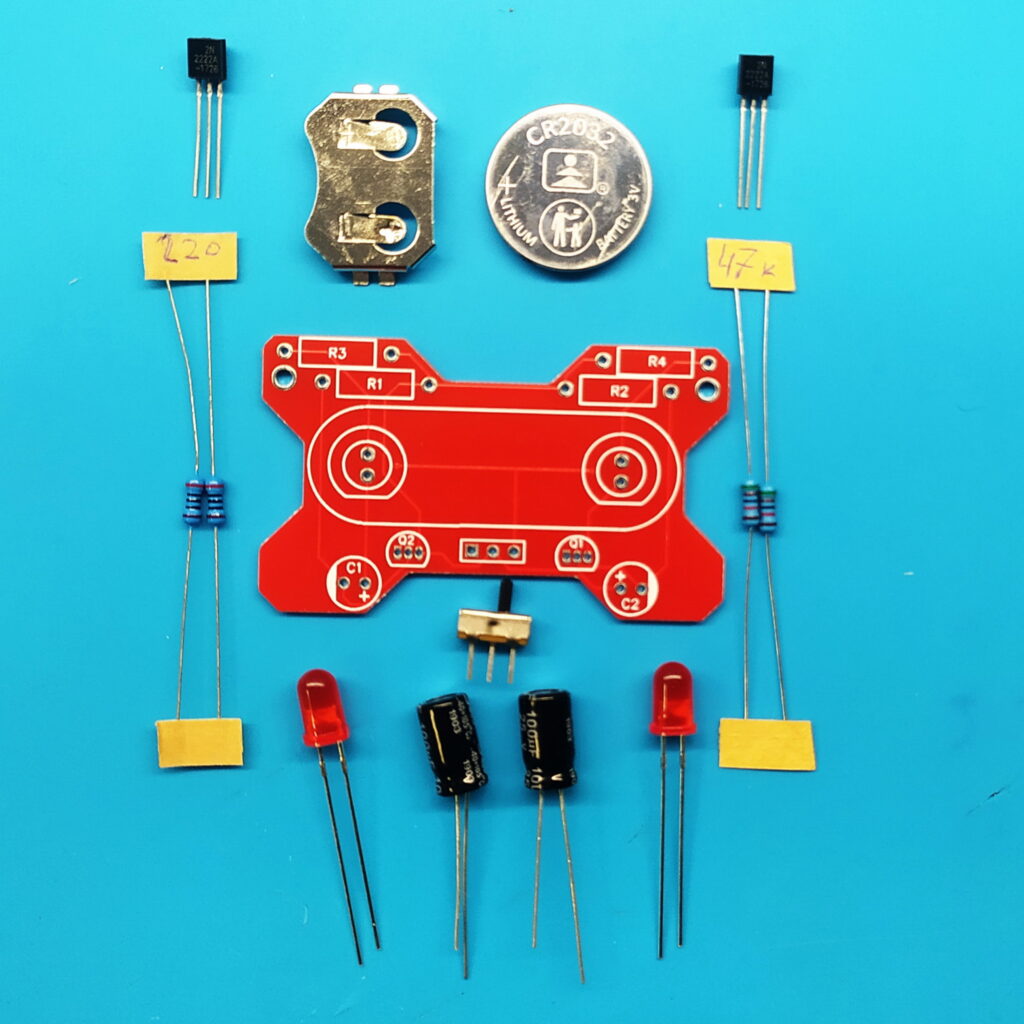

Состав набора
Набор состоит из 12 радиодеталей:
печатная плата;
переключатель;
транзистор биполярный, 2 шт.;
светодиод 5 мм, 2 шт.;
конденсатор электролитический 100 мкФ, 2 шт.;
резистор 200 Ом, 2 шт.;
резистор 47 кОм, 2 шт.;
батарейка CR2032, 3 В.
Сборка кулона
Как и прежде, начинаем с установки резисторов. Первые два — 220 Ом. Выводные резисторы, как правило, маркируются с помощью цветных полосок. Сопротивлению 200 Ом соответствуют такие полоски:
Совет

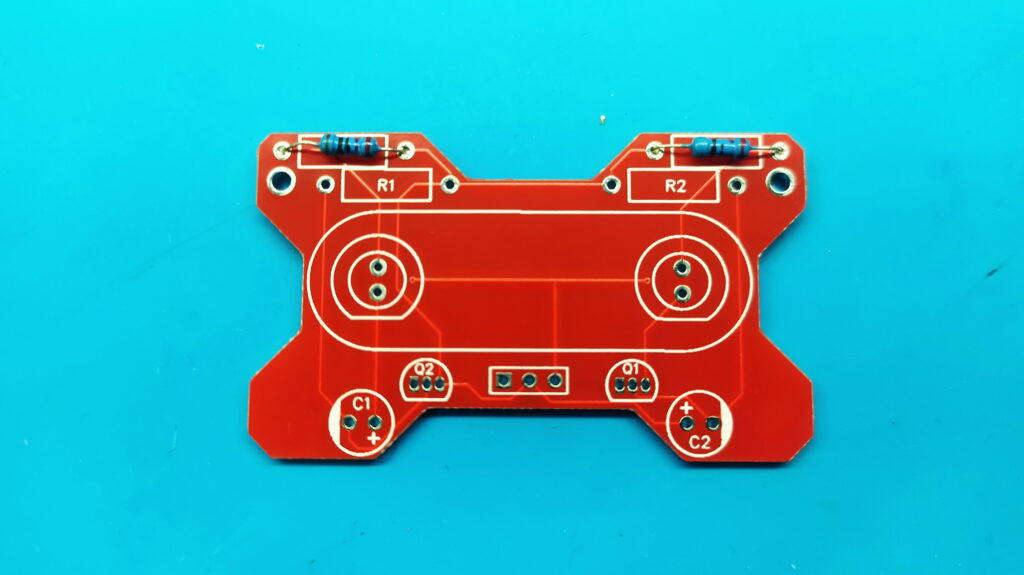

Нужно будет загнуть их ножки под углом 90 градусов. Должно получиться что-то вроде буквы «П», у которой длинные ножки — это металлические ножки резистора, а перекладина — это сам резистор. А потом вставить эти ножки в отверстия на плате, которые подписаны как R3 и R4, и припаять их.
Затем припаиваем резисторы 47 кОм на места R1 и R2. Резисторы с сопротивлением 47 кОм отмечены цветами:

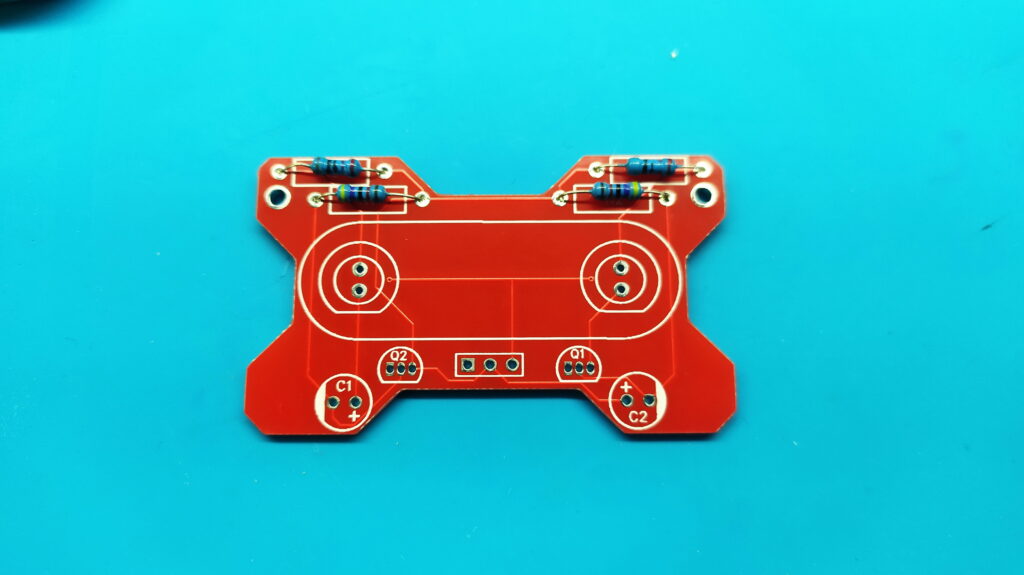

Вот так будет выглядеть плата после установки резисторов.

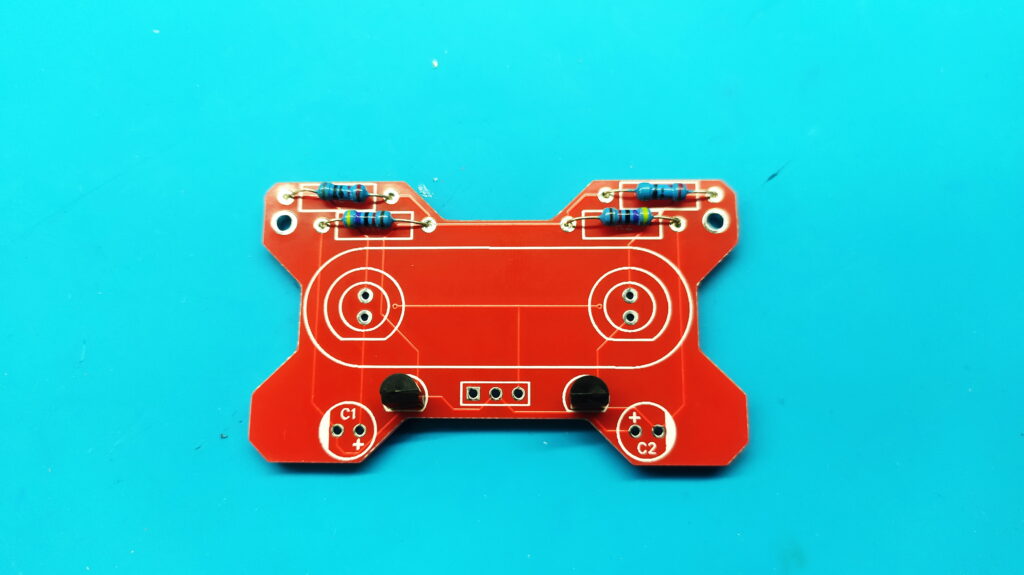

Теперь припаиваем транзисторы.
Важно
Обратите внимание, что и у транзисторов, и на рисунке на плате есть плоская грань. При установке элемента они должны совпасть.

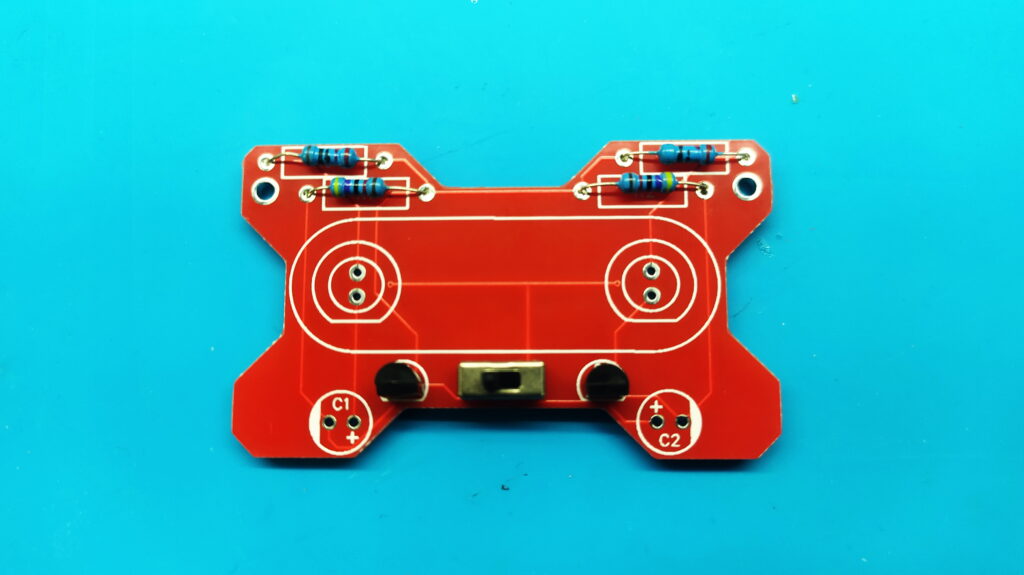

Монтируем выключатель. Его можно ставить любой стороной.

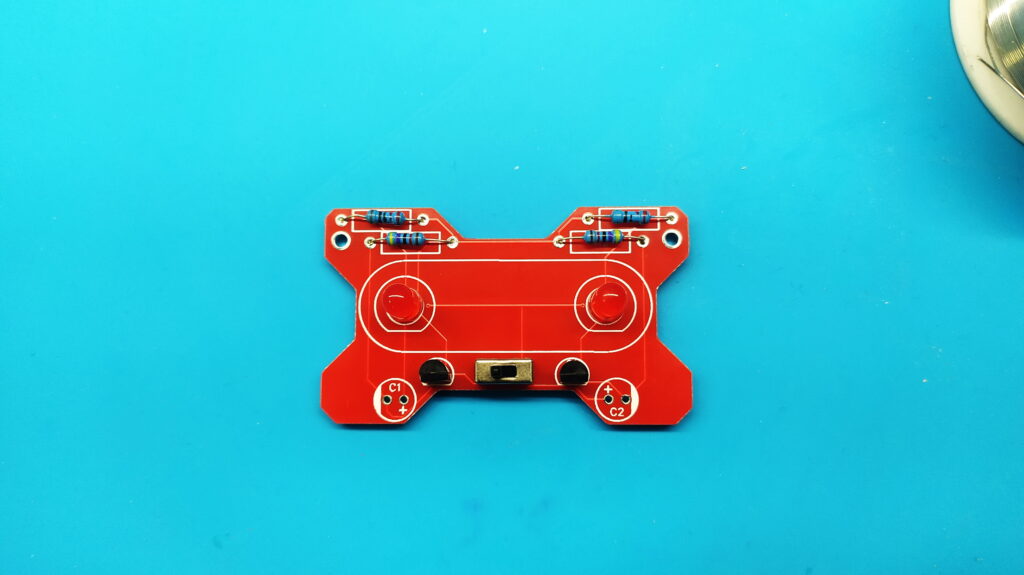

Устанавливаем светодиоды.
Важно
Обратите внимание, что у светодиодов есть небольшой прямой срез. Также как и на рисунке на плате. Они должны совпасть при монтаже.

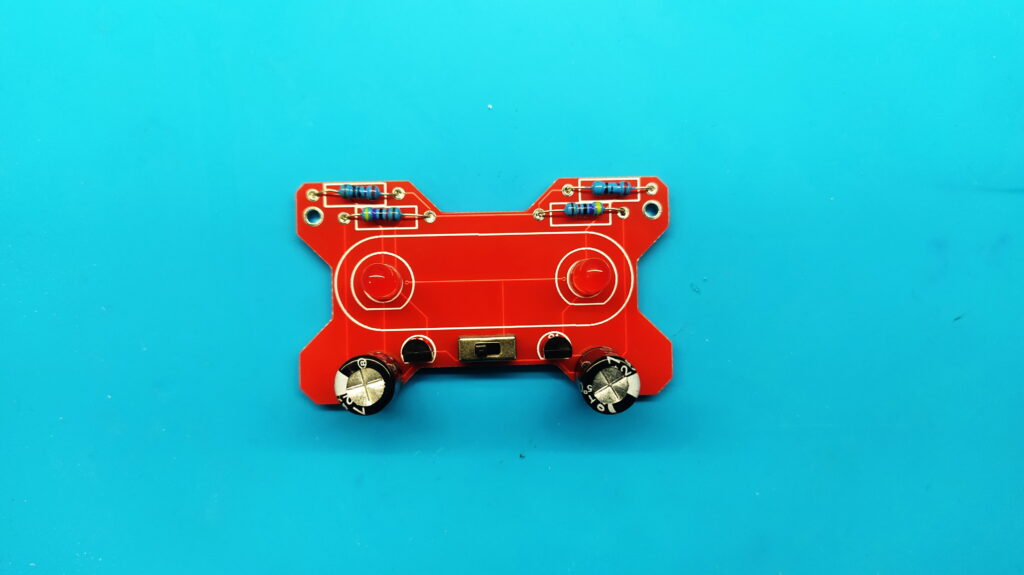

Теперь очередь конденсаторов.
Предупреждение
У конденсатора на корпусе есть белая полоса, которая обозначает отрицательный контакт. При монтаже конденсатор следует устанавливать так, чтобы белая полоса конденсатора совпала с белой меткой на плате.

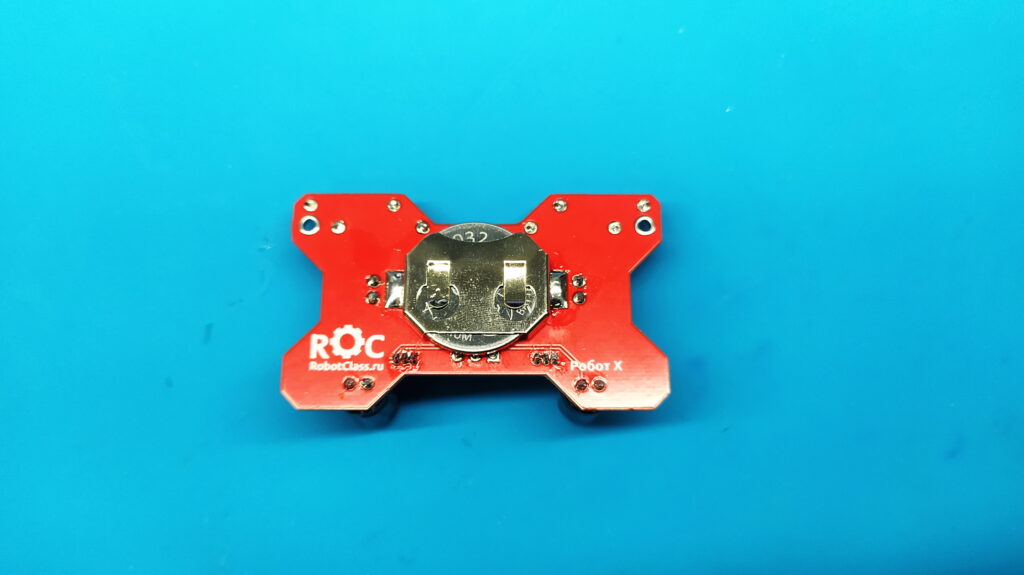

Переворачиваем плату и монтируем держатель батарейки.
Вставляем батарейку, переворачиваем плату и включаем её. Робот должен начать мигать «глазами» с частотой около 0,5 Гц (1 раз в 2 секунды).
