DIY набор для пайки — Дешифратор

Микросхема дешифратора — это прибор, который преобразует двоичный код на входе в десятичный код на выходе. Однако, существуют дешифраторы, которые на выходе генерируют последовательность для работы с семисегментным индикатором. Именно на основе такой микросхемы дешифратора CD4511 сделан этот демонстрационный стенд.

Принцип работы стенда такой: в зависимости от того, какая из восьми кнопок S1..S8 будет нажата, на вход дешифратора поступит соответствующий двоичный код; затем микросхема преобразует его в последовательность сигналов для высвечивания на индикаторе соответствующей цифры.

Набор для пайки Дешифратор

Примечание

Набор предназначен для тех, кто только знакомится с пайкой. Компоненты устанавливаются сквозным монтажом на печатную плату.

Выводные элементы

Радиодеталь называют выводной если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.

На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD элементов — это компактнее и дешевле в масштабах промышленного производства.

Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками или отверстиями под них.

Совет

Сквозной монтаж отлично подходит для получения навыков пайки. И перед тем, как переходить к более сложным платам с SMD радиодеталями, следует обязательно научиться паять выводные платы!

В этой инструкции мы покажем как собрать стенд для демонстрации работы дешифратора, схема которого состоит исключительно из выводных деталей.

Подготовка к работе

Примечание

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы, силиконовый термостойкий мат.

Состав набора

  • печатная плата — 1 шт.;

  • резистор 220 Ом (R17, R18, R11, R13, R14, R15, R16) — 7 шт.;

  • резистор 10 кОм (R1, R2, R3, R4, R7, R8) — 6 шт.;

  • резистор 1 кОм (R9) — 1 шт.;

  • резистор 100 кОм (R10) — 1 шт.;

  • диод 1n4148 (D3, D4, D6, D7, D8, D9, D10, D11, D12, D14, D15, D16, D17, D18, D19) — 15 шт.;

  • транзистор 9013 (Q1) — 1 шт.;

  • конденсатор 10 мкФ (C1) — 1 шт.;

  • микросхема дешифратора CD4511 (U1) — 1 шт.;

  • 7-сегментный индикатор (U2) — 1 шт.;

  • кнопка (S1, S2, S3, S4, S5, S6, S7, S8, S9) — 9 шт.;

  • зуммер (B1) — 1 шт.;

  • штыревой разъём 1×2 (DC5v) — 1 шт.

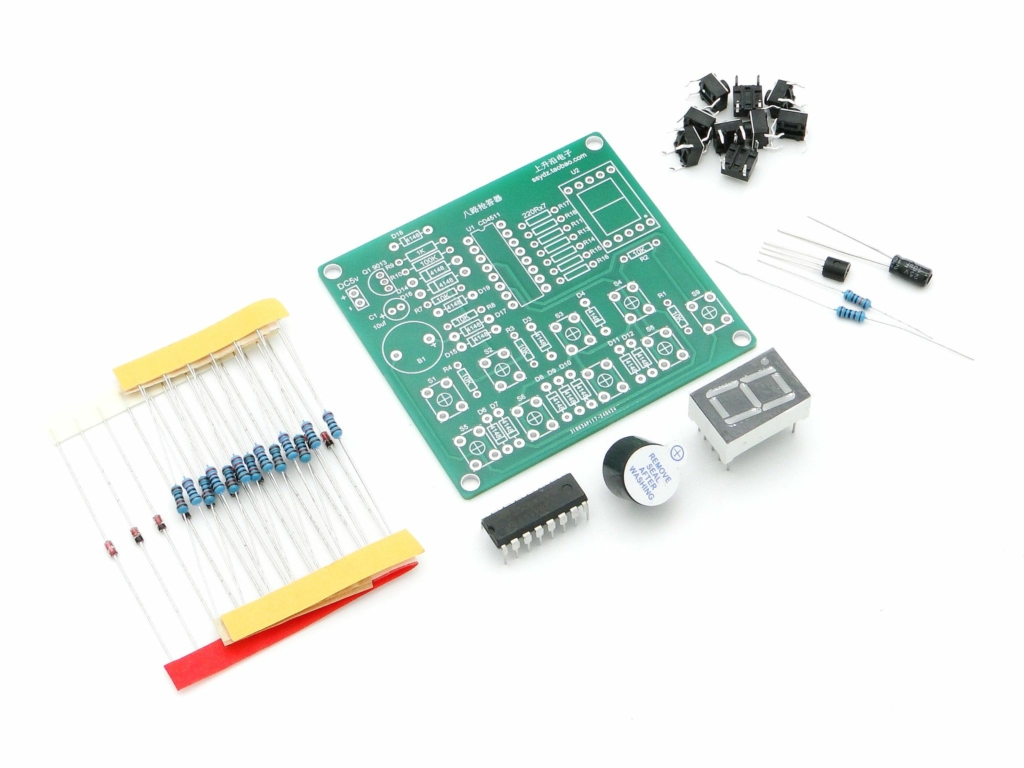

Состав набора Дешифратор

Сборка устройства

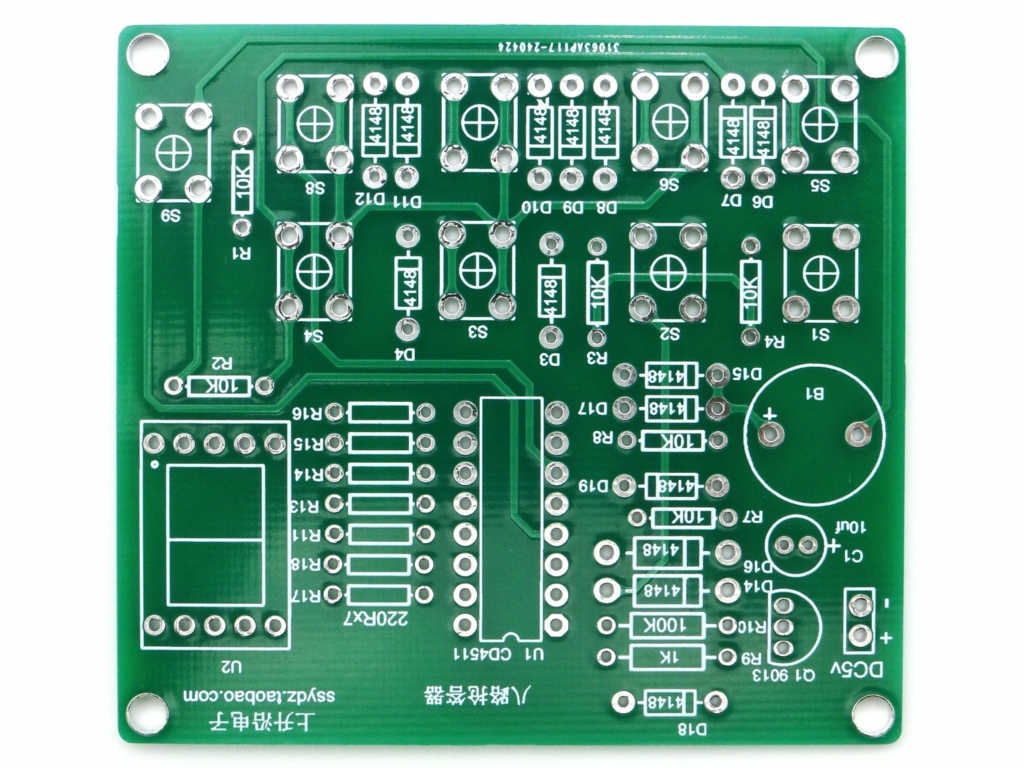

Монтажная схема нанесена прямо на печатную плату.

Набор для пайки Дешифратор. Плата

  1. Начинаем монтаж с установки семи резисторов с номиналом 220 Ом: R17, R18, R11, R13, R14, R15, R16. У резисторов нет полярности, вставляем их любой стороной.

  2. Затем припаиваем шесть штук резисторов на 10 кОм: R1, R2, R3, R4, R7, R8.

  3. Осталось только два резистора: на R9 — 1 кОм и R10 — на 100 кОм.

  4. Устанавливаем 15 диодов на места с меткой 4148.

Важно

У диодов есть полярность, ставим их таким образом, чтобы чёрная полоска на диоде совпадала с полоской на посадочном месте.

  1. Корпус транзистора Q3 представляет собой цилиндр со срезом. Вставляем его в плату так, чтобы этот срез соответствовал метке.

  2. Припаиваем электролитический конденсатор С1 с номиналом 10 мкФ.

Важно

У конденсатора тоже есть полярность. Как и у светодиода, положительный контакт имеет большую длину, чем отрицательный. Кроме того, отрицательный контакт отмечен на корпусе белой полосой. Метка на плате имеет знак «+» со стороны положительного контакта.

  1. Устанавливаем микросхему дешифратора CD4511. Один торец микросхемы отмечен ключом. Чаще всего у DIP микросхем ключ — это характерная выемка.

Подсказка

Ставим микросхему так, чтобы ключ совпадал с соответствующей отметкой на плате.

  1. 7-сегментный индикатор U2 ставим так, чтобы точка у цифры совпадала с точкой на посадочном месте.

  2. Припаиваем девять кнопок S1..S9. У них нет полярности — ставим любой стороной.

  3. Зуммер B1 имеет полярность.

Важно

Как и у светодиода, положительный контакт имеет большую длину, чем отрицательный. Также, положительный контакт отмечен знаком «+» на корпусе зуммера. Метка на плате имеет знак «+» со стороны положительного контакта.

  1. Наконец, припаиваем штыревой разъём питания.

Готово! Теперь подаём напряжение 5 В на контакты DC5v. Жмём любую кнопку S1..S8 — на индикаторе высветится цифра от 1 до 8. Кнопка S9 сбрасывает прибор в исходное состояние.
