DIY набор для пайки — Октава (старая версия)

Синтезатор — это клавишный музыкальный инструмент, в котором звук генерируется при помощи электронного устройства. Октава — это простейший синтезатор на основе популярной микросхемы 555. Прибор имеет семь кнопок, соответствующих нотам одной октавы (очень грубо). Нажимаем кнопку — микросхема генерирует сигнал с соответствующей частотой и передаёт его на динамик.

Набор предназначен для тех, кто только знакомится с пайкой. Компоненты устанавливаются сквозным монтажом на печатную плату.

Выводные элементы

Радиодеталь называют выводной, если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.

На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD-элементов — это компактнее и дешевле в масштабах промышленного производства.

Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате, потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками, или отверстиями под них.

Совет

Сквозной монтаж отлично подходит для получения навыков пайки. И перед тем, как переходить к более сложным платам с SMD-радиодеталями, следует обязательно научиться паять выводные платы!

В этой инструкции мы покажем, как собрать простейший синтезатор семи нот, схема которого состоит исключительно из выводных деталей.

Подготовка к работе

Примечание

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы, силиконовый термостойкий мат.

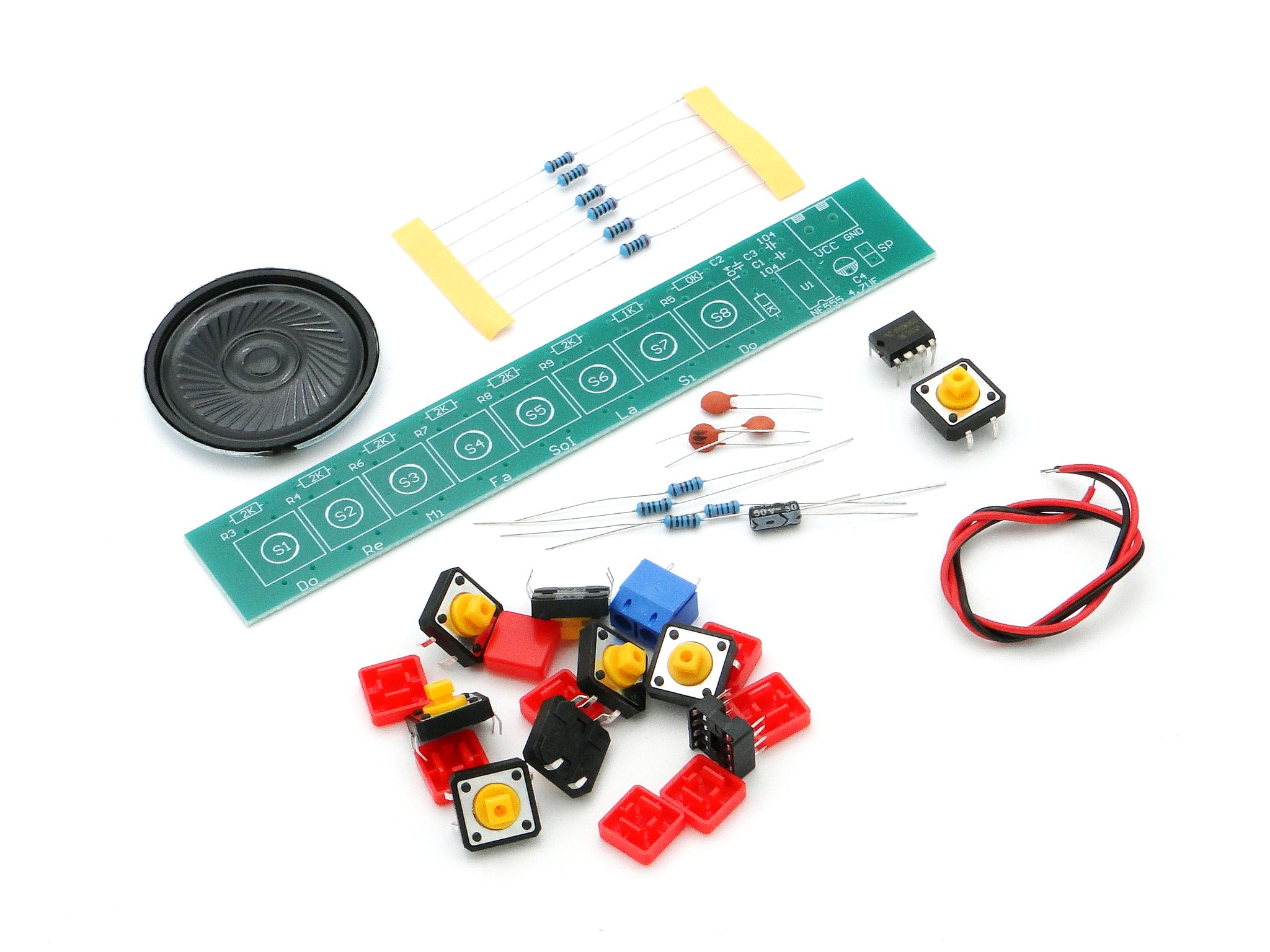

Состав набора

печатная плата — 1 шт.;
резисторы 2 кОм (R3, R4, R6, R7, R8, R9) — 6 шт.;
резисторы 1 кОм (1K, 1K) — 2 шт.;
перемычка (R5) — 1 шт.;
конденсаторы 100 нФ (104) (C1, C2, C3) — 3 шт.;
конденсатор 4.7 мкФ (C4) — 1 шт.;
гнездо DIP-8 (NE555) — 1 шт.;
микросхема таймера NE555 (NE555) — 1 шт.;
винтовая клемма — 1 шт.;
кнопки (S1, S2, S3, S4, S5, S6, S7) — 7 шт.;
динамик — 1 шт.

Сборка устройства

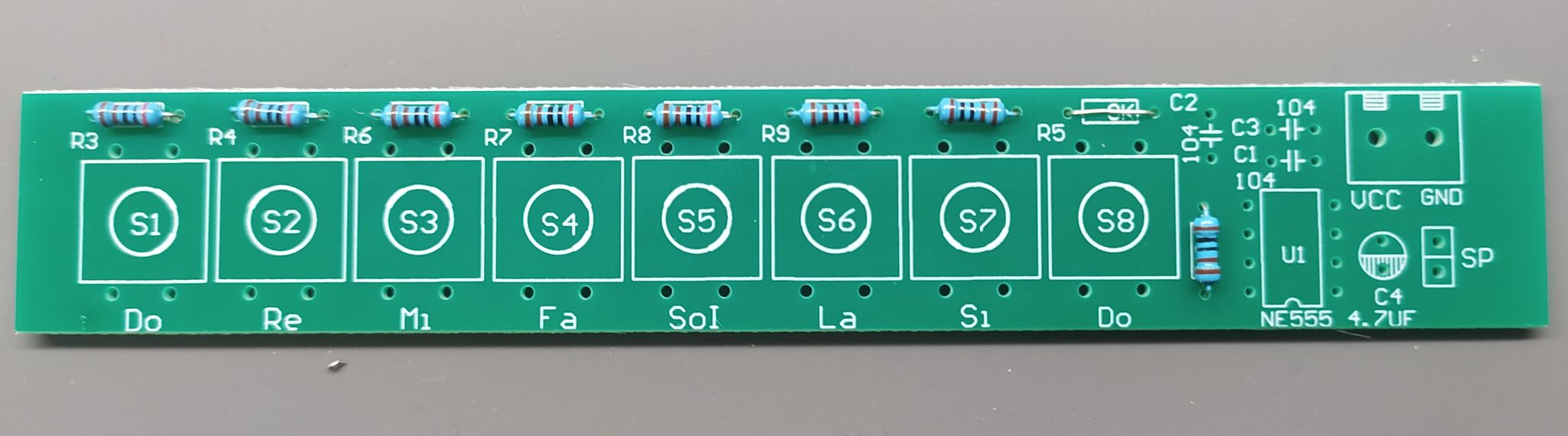

1. Начинаем монтаж с установки семи резисторов с номиналом 2 кОм: R3, R4, R5, R6, R7, R8, R9. У резисторов нет полярности, вставляем их любой стороной.

2. Затем припаиваем два резистора на 1 кОм: метка 1К.

3. А теперь на место R5 вставляем перемычку, которую можно изготовить из лишних контактов, оставшихся после монтажа светодиодов.

4. Припаиваем керамические конденсаторы C1, C2 и C3. Ставим любой стороной.

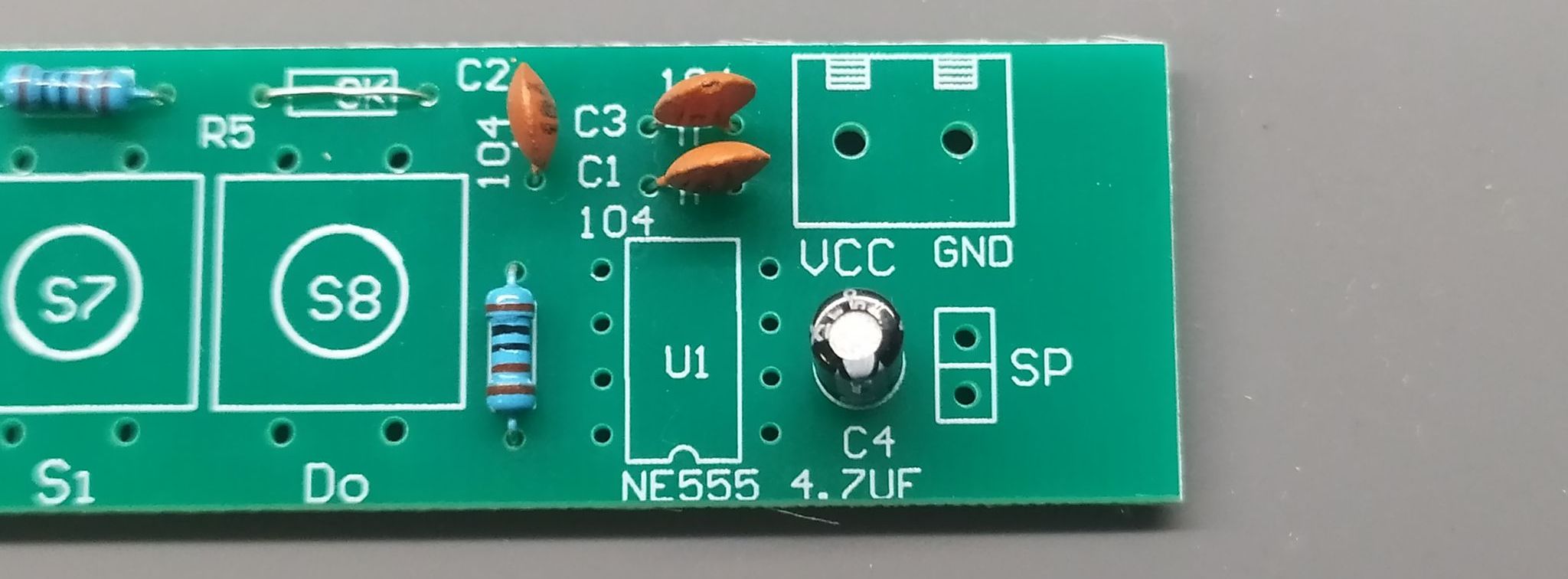

5. Конденсатор С1 с номиналом 10 мкФ — электролитический. У него есть полярность.

Важно

Как и у светодиода, положительный контакт имеет большую длину, чем отрицательный. Кроме того, отрицательный контакт отмечен на корпусе белой полосой. Метка на плате имеет знак + со стороны положительного контакта.

6. Припаиваем гнездо (оно же сокет) для микросхемы U1 таймера 555. У гнезда с одного торца есть выемка, которую необходимо совместить с соответствующей выемкой, изображённой на маркировке гнезда.

Важно

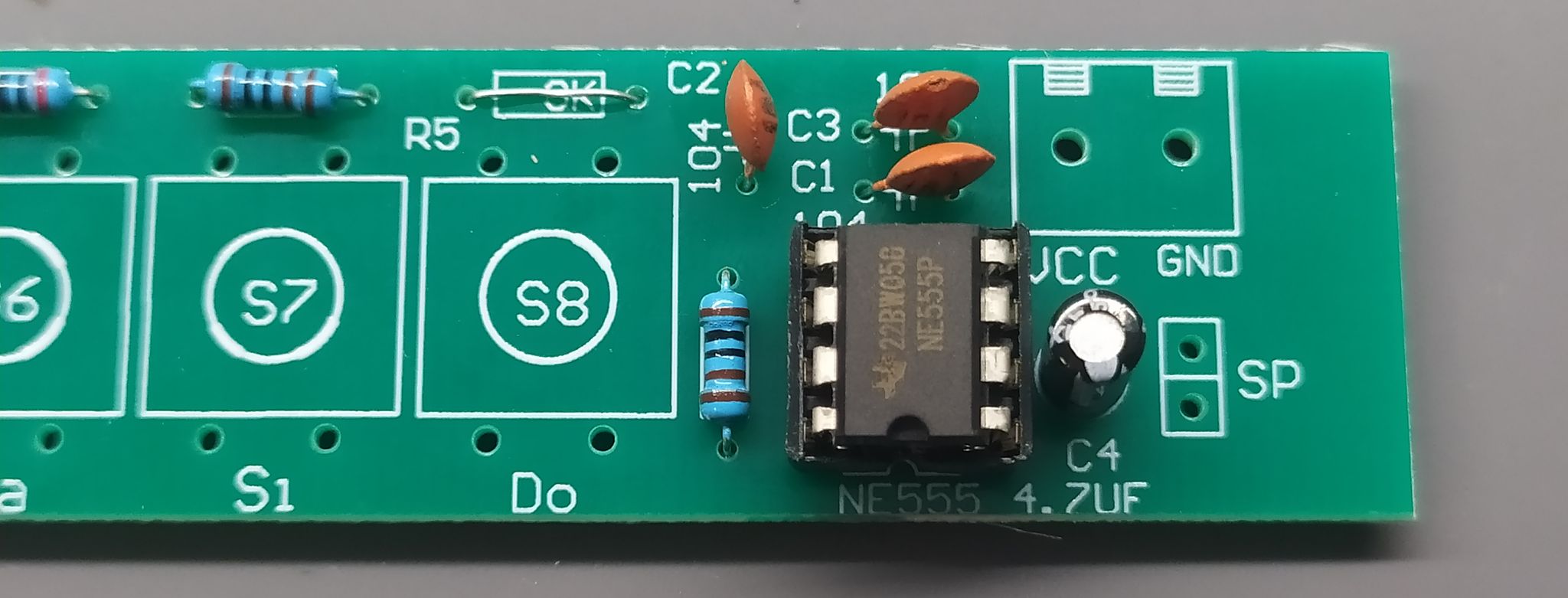

Затем вставляем микросхему, соблюдая это же правило — выемка к выемке. То есть выемка на торце микросхемы должна совпадать с выемкой на гнезде.

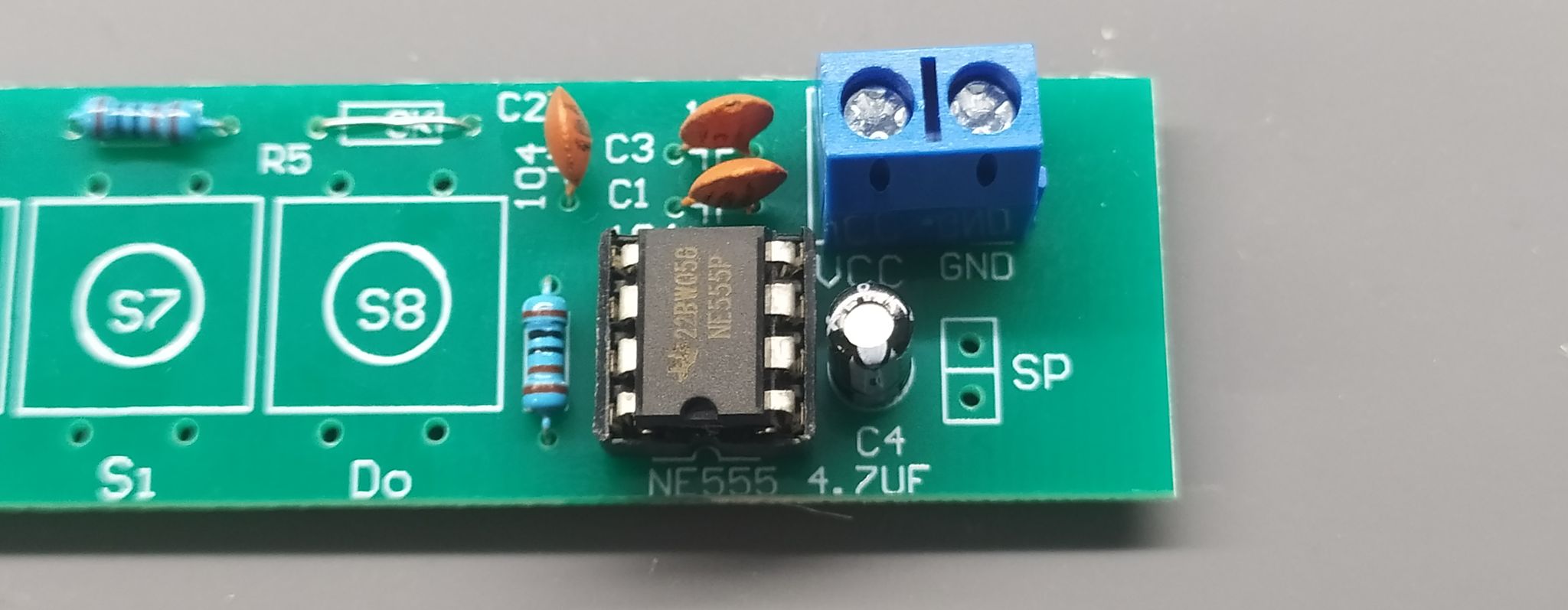

7. Ставим винтовую клемму питания.

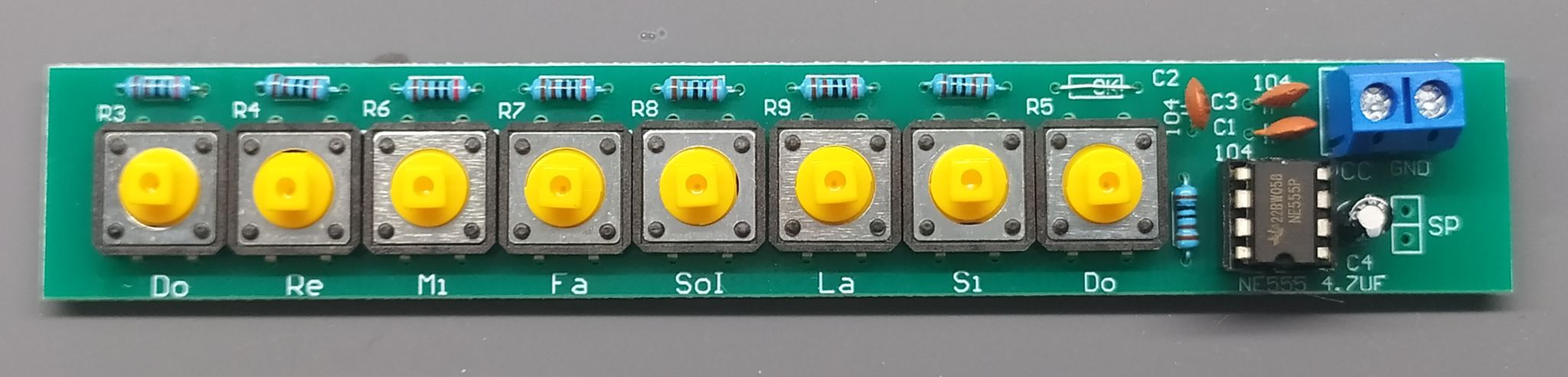

8. Припаиваем семь тактовых кнопок S1, S2, S3, S4, S5, S6, S7.

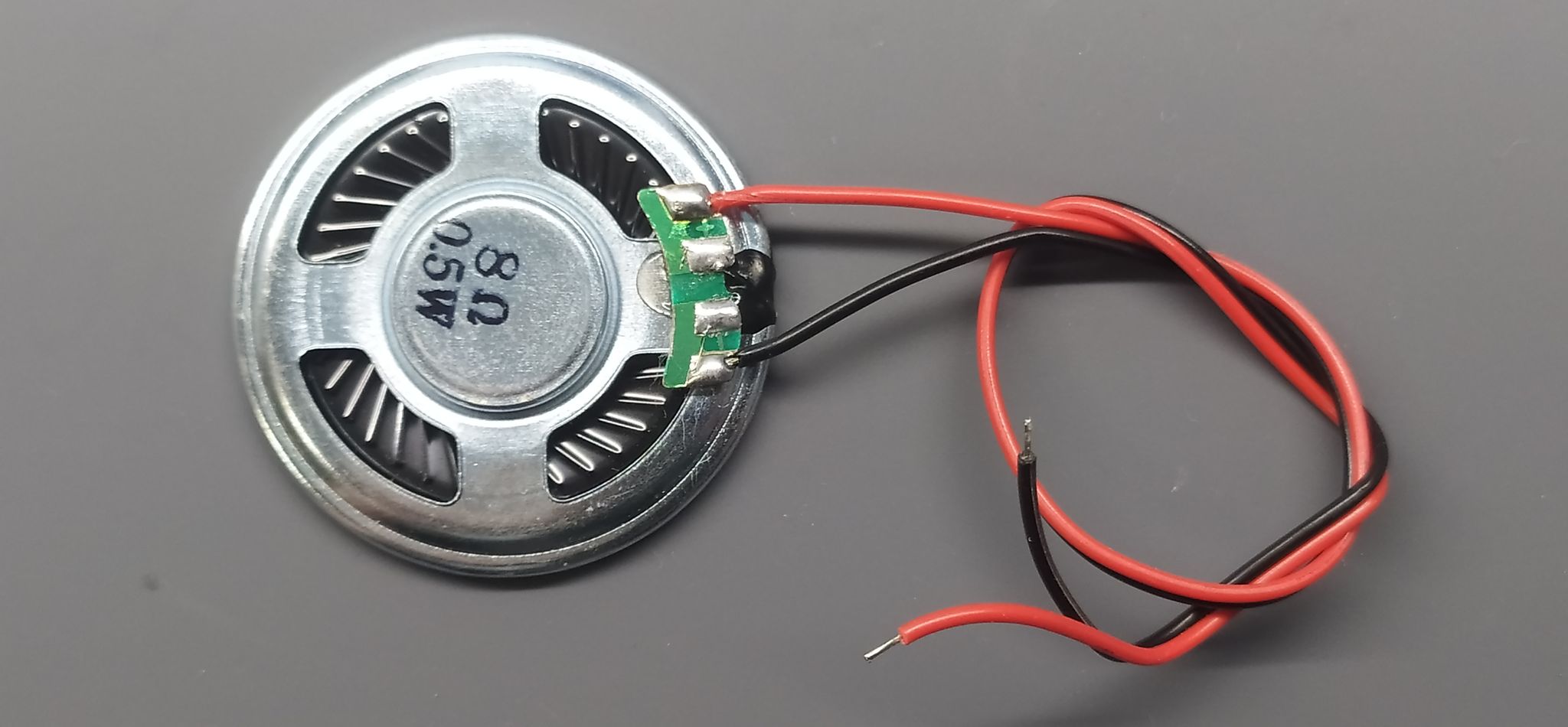

9. Остаётся припаять динамик. Сначала припаиваем два провода к самому динамику. Пусть красный провод идёт к плюсовому контакту, а чёрный к минусовому.

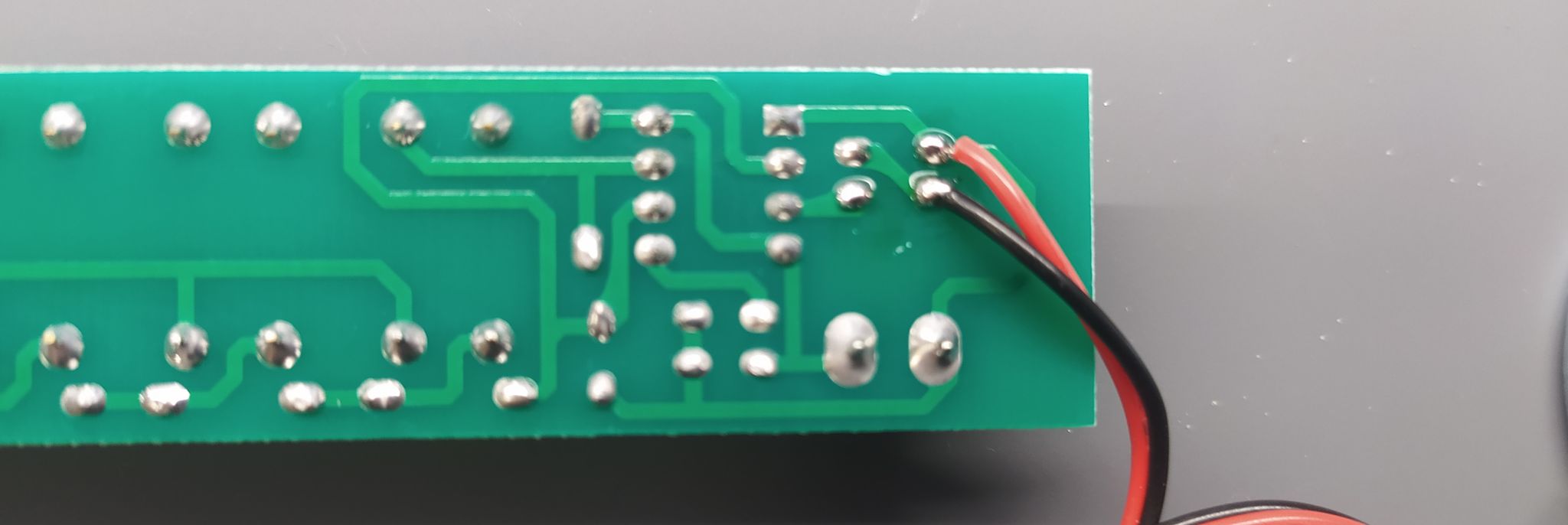

Другой конец проводов припаиваем к соответствующим контактным площадкам на плате.

Готово! Осталось только насадить на кнопки колпачки и подать питание.
