DIY набор для пайки — Наручные часы

Электронные наручные часы должны быть компактными и удобными. Этих условий сложно добиться, используя только выводные радиодетали. Данный набор как раз пример такой удачной компоновки. Нужно припаять всего 10 деталей и часы готовы.

А ещё в комплекте есть замечательный корпус из прозрачного пластика и ремешок!

Подготовка к работе

Примечание

Для сборки устройства понадобится паяльник с тонким жалом, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы, силиконовый термостойкий мат.

Состав набора

• печатная плата;

• детали корпуса;

• батарейка CR2032;

• R1 — резистор 1 кОм;

• C1, C2 — конденсатор 22 пФ;

• C3 — конденсатор 0,1 мкФ;

• Y1 — кварцевый резонатор;

• S1, S2 — тактовые кнопки;

• U1 — микроконтроллер;

• LED1 — семисегментный индикатор;

• BT1 — держатель батарейки CR2032.

Сборка устройства

1. Начнём монтаж с установки резистора R1 на 1 кОм. У резисторов нет полярность, так что ставим его любой стороной.

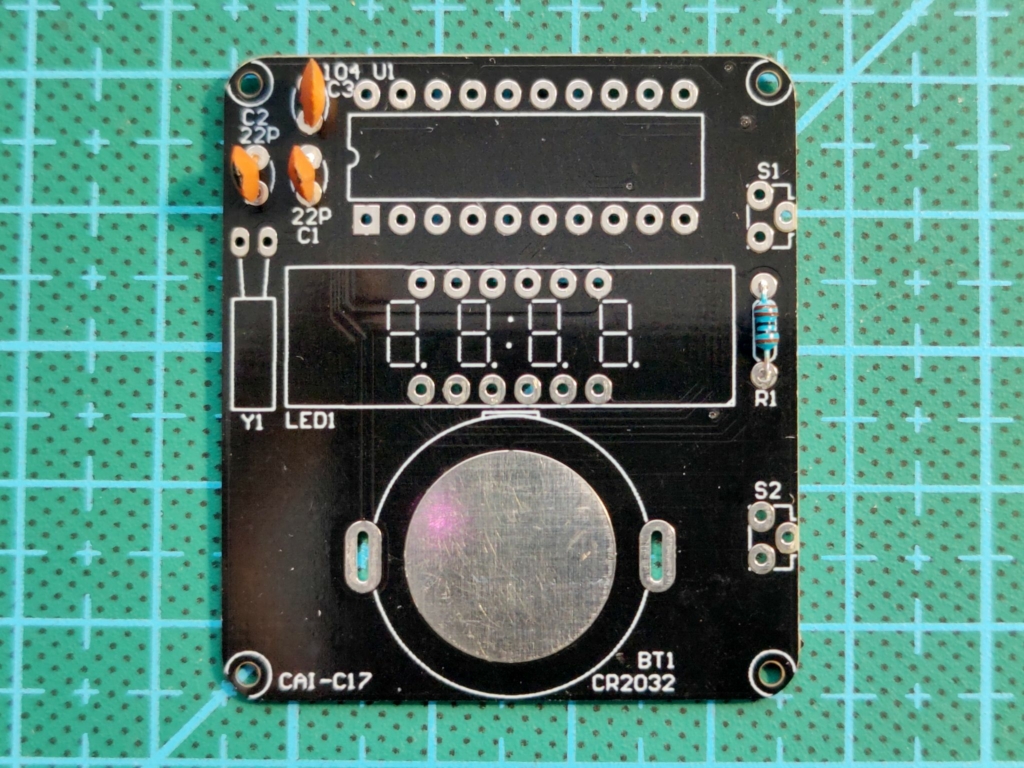

2. Сразу после резистора, припаиваем керамические конденсаторы C1 и C2 на 22 пФ, а также C3 на 0,1 мкФ. У керамических конденсаторов тоже нет полярности.

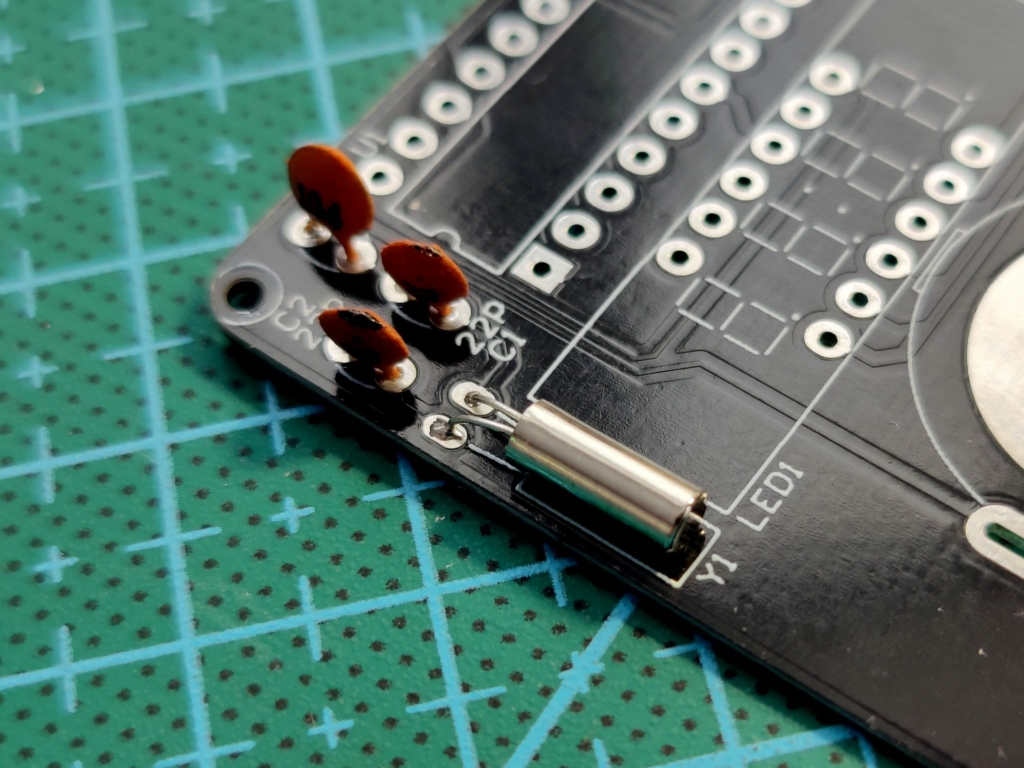

3. Далее ставим кварцевый резонатор Y1. У него нет полярность — припаиваем любой стороной. Лучше сначала его уложить на плату, как показано на рисунке, и затем уже пропаять контакты. В таком положении резонатор не будет торчать вертикально.

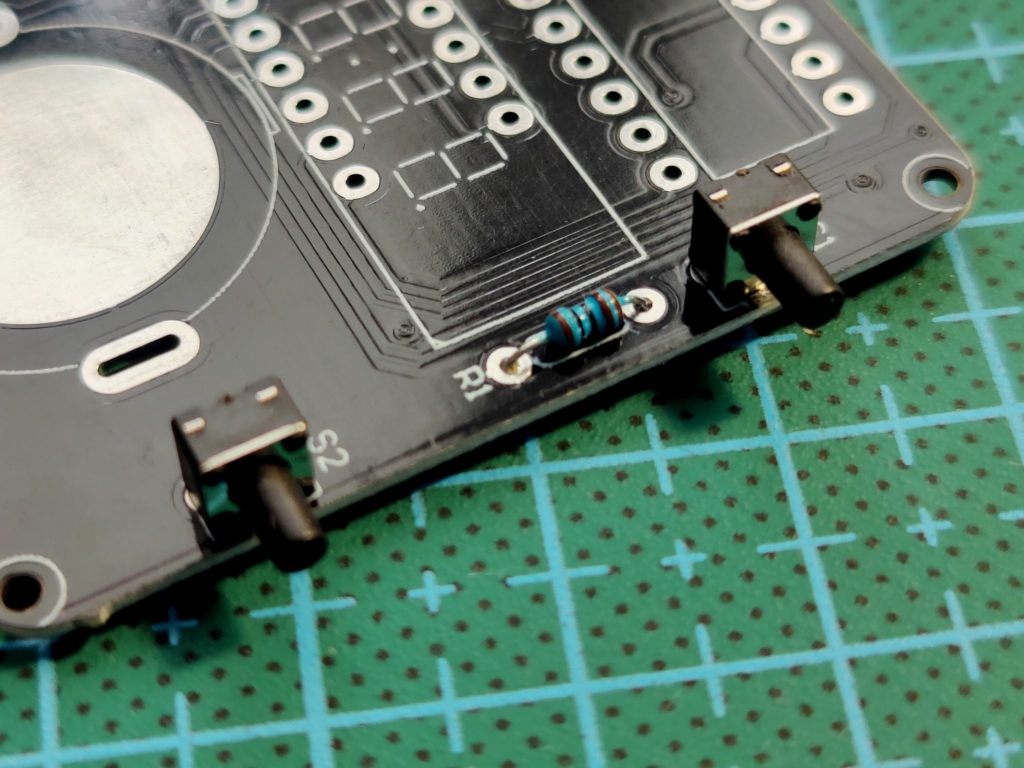

4. Теперь ставим две боковые тактовые кнопки S1 и S2.

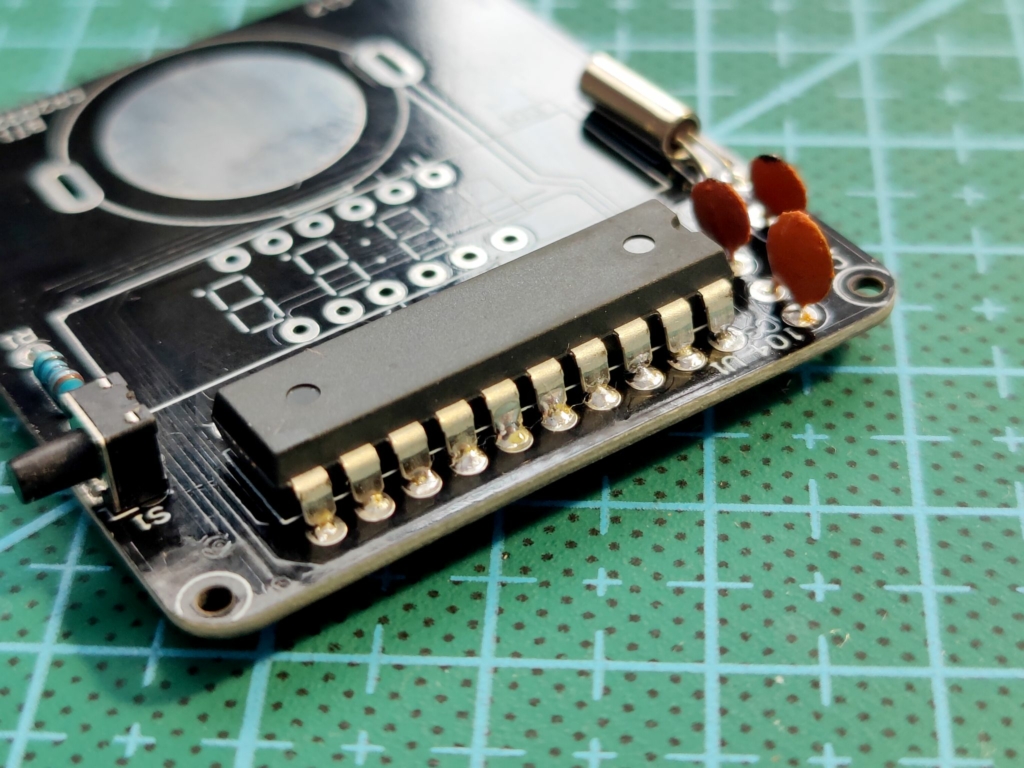

5. Очередь за микроконтроллером U1. У него целых 20 ножек!

Важно

Здесь главное правильно установить микросхему на плату: выемка на её торце должна совпадать с аналогичной отметкой на посадочном месте. Тщательно пропаиваем каждую ногу.

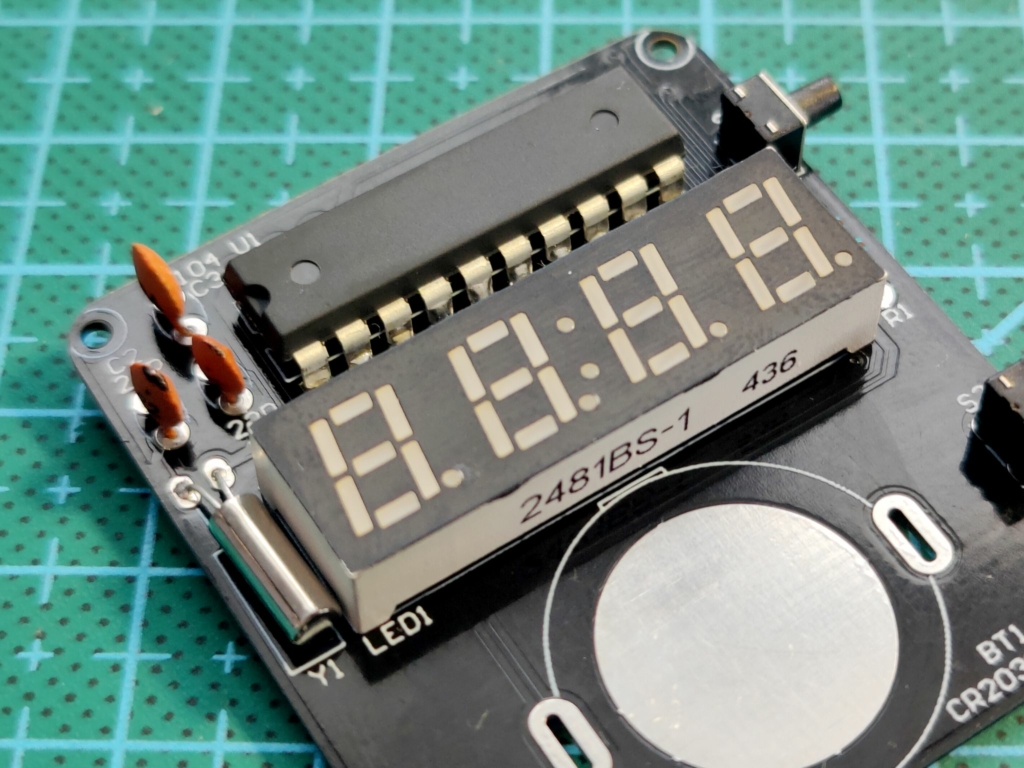

6. Припаиваем цифровой семисегментный индикатор. Устанавливаем его на плату строго как на картинке — точками к батарейке.

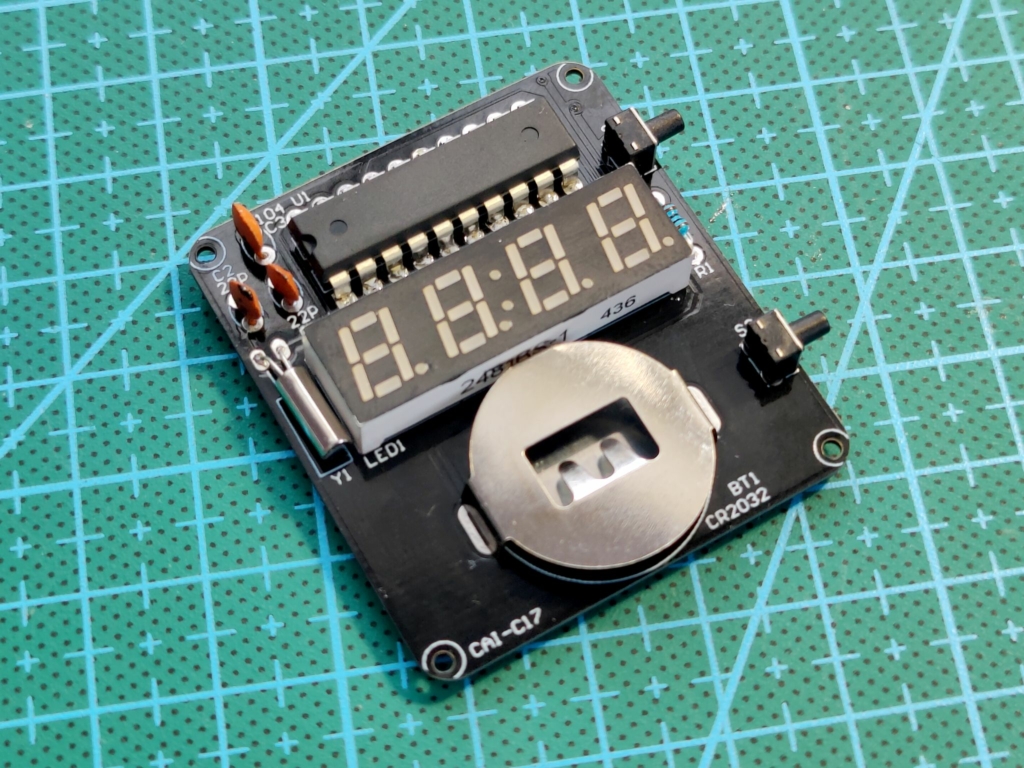

7. Наконец, ставим держатель батарейки CR2032.

Предупреждение

Держатель — это массивный кусок металла, так что придётся хорошенько прогреть паяльников его контакты.

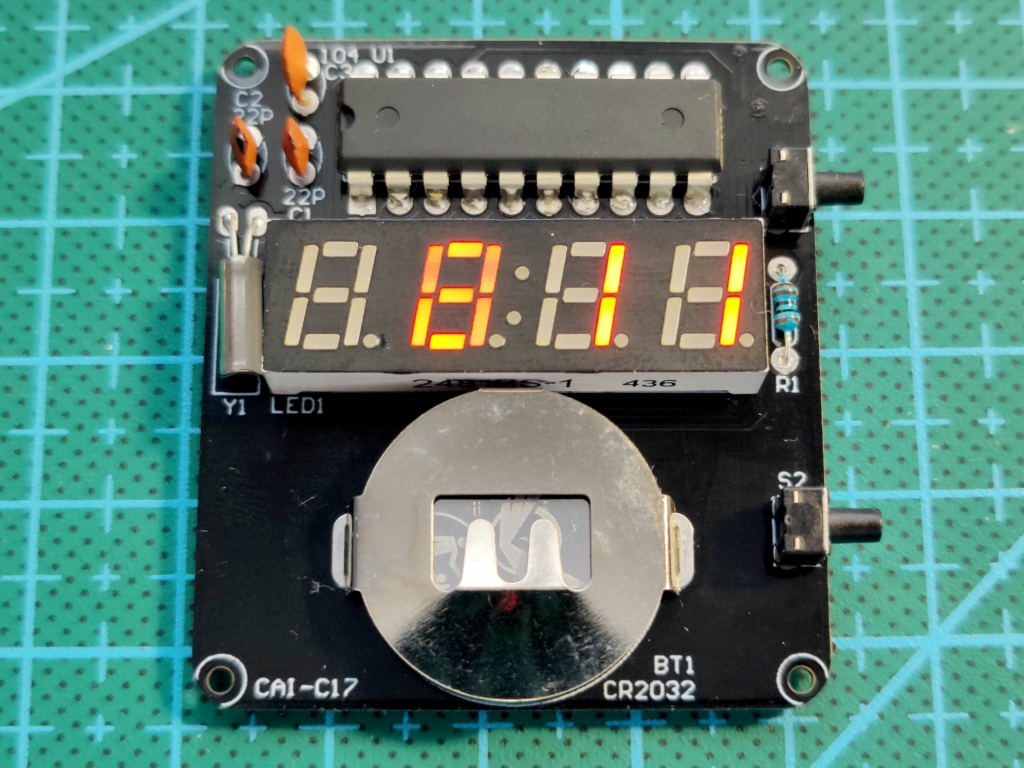

8. Вставляем батарейку и проверяем работу часов.

9. Последний этап — сборка корпуса. Корпус состоит всего из двух деталей. Аккуратно помещаем плату часов на одну деталь накрываем крышкой. Закручиваем четыре самореза. Готово!
