Набор для сборки Индикатор шума V2
Набор для пайки простейшего индикатора шума. Ключевые элементы: микрофон, транзистор и микросхема счётчика. Когда микрофон улавливает шум, на его выводах появляется сигнал. Этот сигнал усиливается транзистором и подаётся на контакт входных импульсов счётчика. От каждого шума счётчик переключает своё состояние и светодиоды то зажигаются, то гаснут.

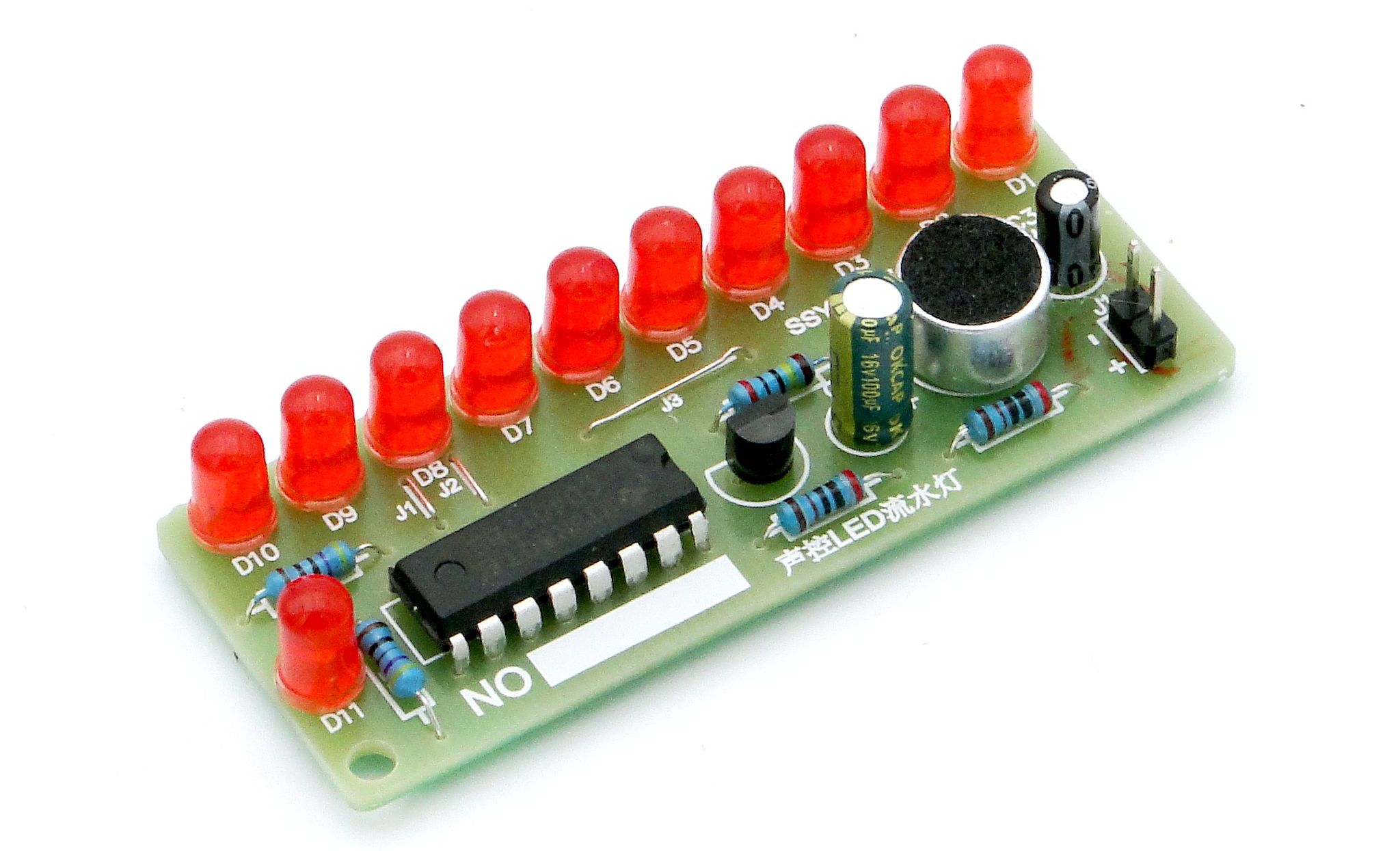

Набор для пайки «Индикатор шума»
Набор предназначен для тех кто только начал заниматься пайкой. Компоненты устанавливаются сквозным монтажом на однослойную плату.
Выводные элементы
Радиодеталь называют выводной если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.
На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD элементов — это компактнее и дешевле в масштабах промышленного производства.
Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками или отверстиями под них.
Совет
Сквозной монтаж отлично подходит для получения навыков пайки. Перед тем, как переходить к более сложным платам с SMD радиодеталями, обязательно научитесь паять выводные платы! В этой инструкции мы покажем как собрать светодиодный индикатор шума, схема которого состоит исключительно из выводных деталей.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это у нас в магазине AlashEd.
Примечание
Для сборки набора рекомендуется иметь под рукой:
паяльник;
флюс (жидкий или гелевый, например ЛТИ-120);
припой Sn63Pb37 0.5 мм с флюсом;
губку для чистки жала паяльника;
бокорезы;
силиконовый термостойкий мат для рабочего места.
Состав набора
U1 — Счетчик импульсов CD4017;
MK1 — микрофон;
С2 — конденсатор 100мкФ;
C3 — конденсатор 1мкФ;
R1, R3 — резистор 20кОм;
R4, R5 — резистор 470кОм;
R2 — резистор 2мОм;
D1-D11 — светодиод красный, диаметр 5мм;
J1 — разъем питания.

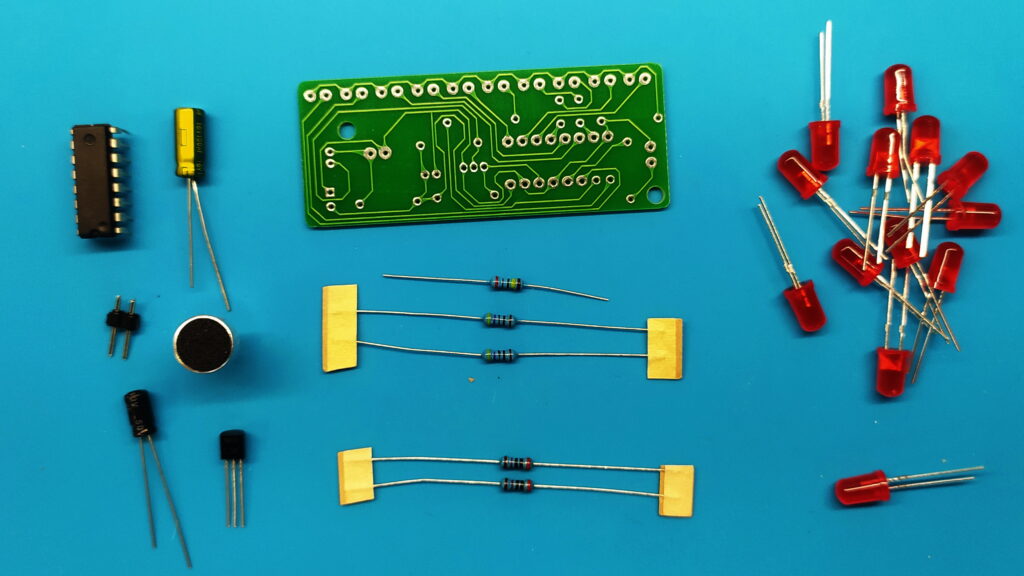

Состав набора «Индикатор шума»
Сборка устройства

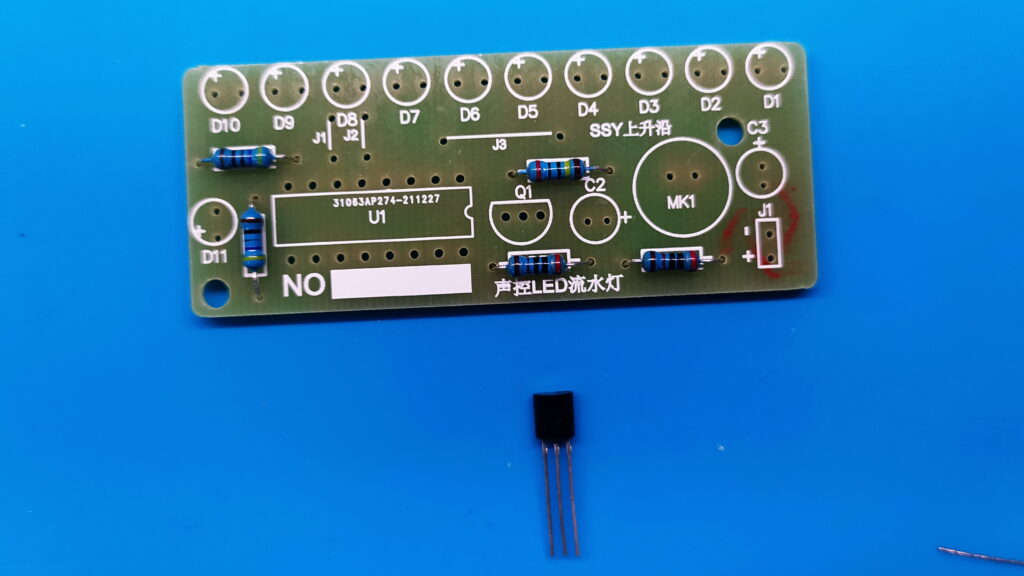

В первую очередь припаиваем резисторы. Для этого необходимо согласно принципиальной схеме (см. в конце инструкции) вставить в посадочные места все компоненты подписанные как R1-R5.
Подсказка
Чтобы определить номинал резистора, можно воспользоваться мультиметром или найти в интернете калькулятор цветовой маркировки резисторов.
Примечание
Номинал компонента R2 может отличается от указанного в схеме. Ничего страшного, подойдет и любой другой резистор с достаточно большим номиналом.

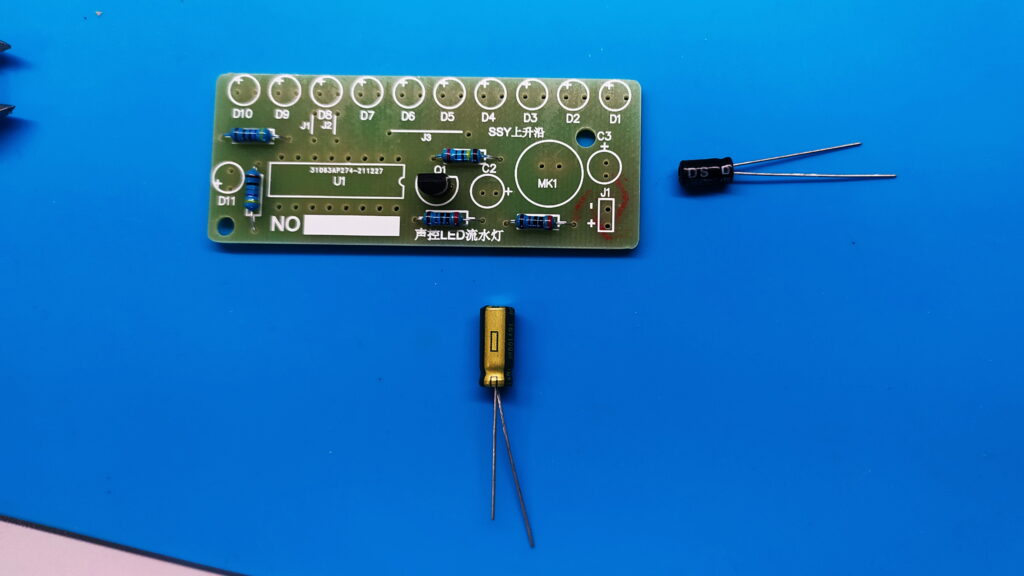

После монтажа всех резисторов переходим к единственному транзистору на плате. Элемент Q1. Нужно просто установить его так чтобы плоская сторона транзистора совпадала с плоской стороной на рисунке платы.
Теперь идет очередь электролитических конденсаторов С2, С3.
Предупреждение
Не забываем что у такого типа конденсаторов есть полярность и ножка с отрицательным контактом отмечена светлой полосой на корпусе.

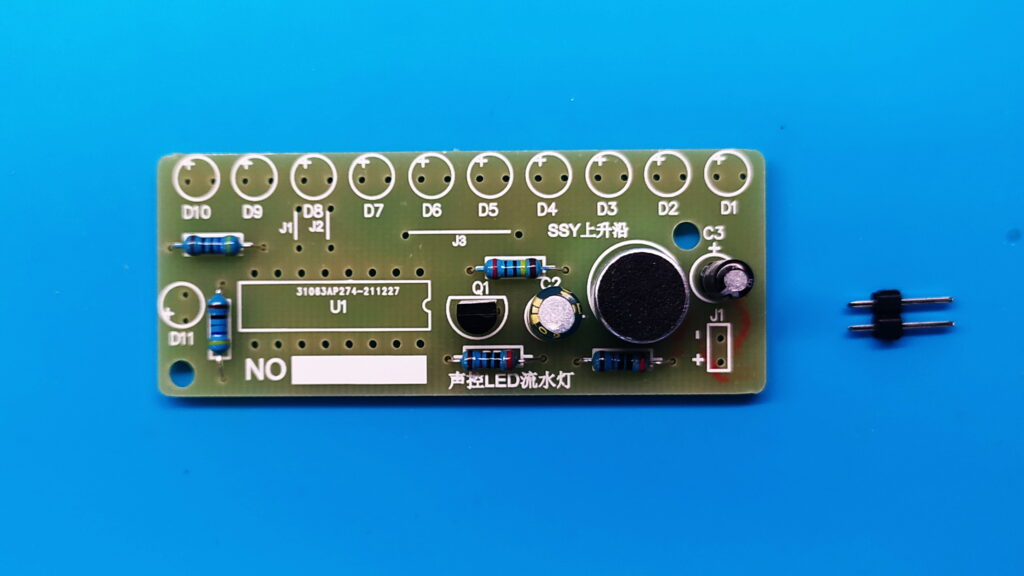

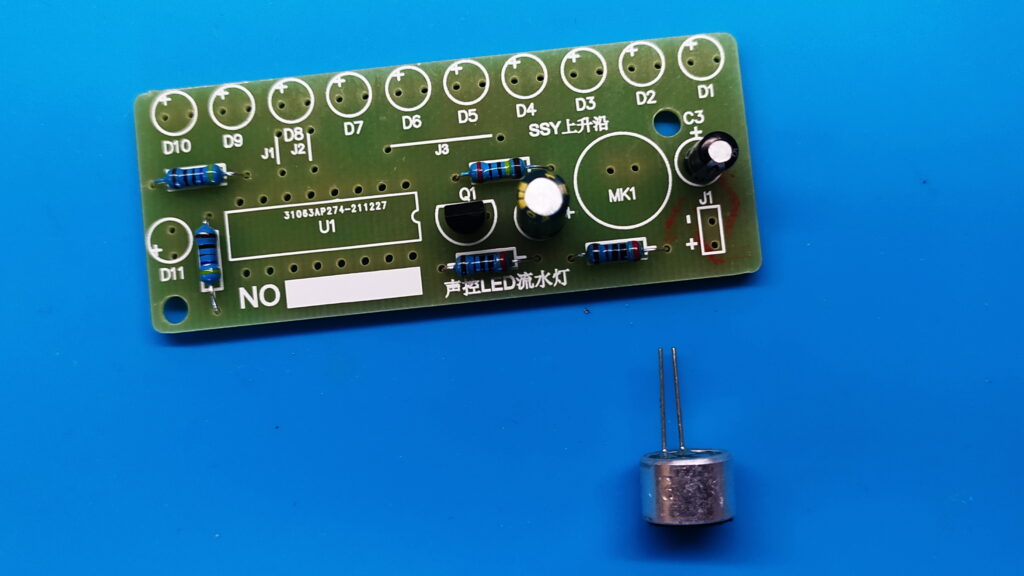

Теперь устанавливаем микрофон на площадку MK1.

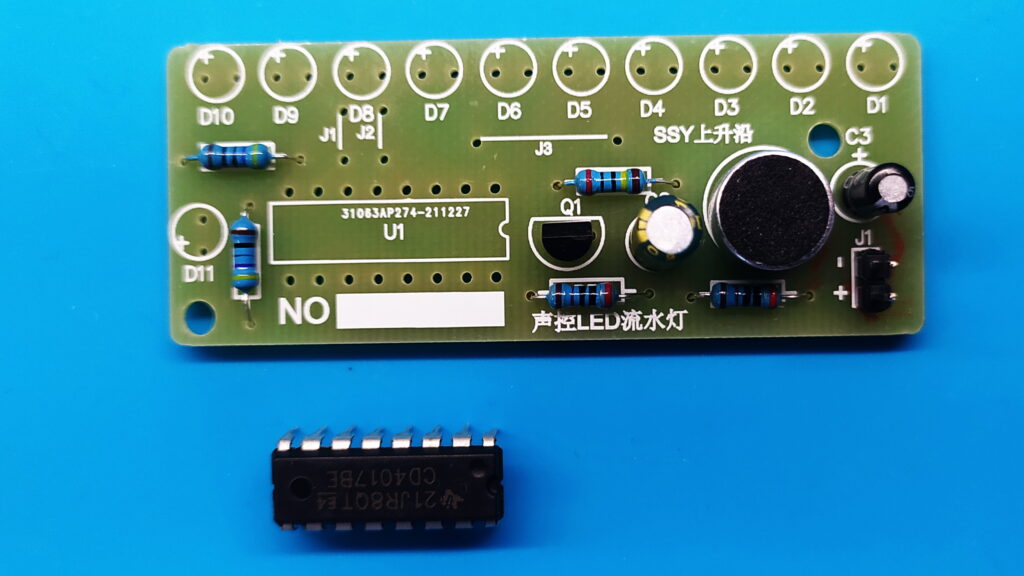

За ним идут пины питания J1.
Предпоследний компонент на плате — счетчик импульсов CD4017, посадочное место U1.
Важно
Обратите внимание что на микросхеме есть небольшой вырез с одного края и на рисунке посадочного места на плате он тоже присутствует. Это указатель на то какой стороной необходимо монтировать микросхему на плате для правильной работы устройства.
Установка счётчика импульсов CD4017 на посадочное место U1
Также необходимо припаять перемычки J1, J2, J3. Из-за того что плата односторонняя, не представляется возможным сделать некоторые электронные дорожки непересекающимися. Но это можно хитро обойти перемычками!
Совет
Для этого берем кусочек проволоки который остался после обрезки ножек у припаянных резисторов, сгибаем концы проволоки, вставляем в отверстие и припаиваем. Перемычка готова!

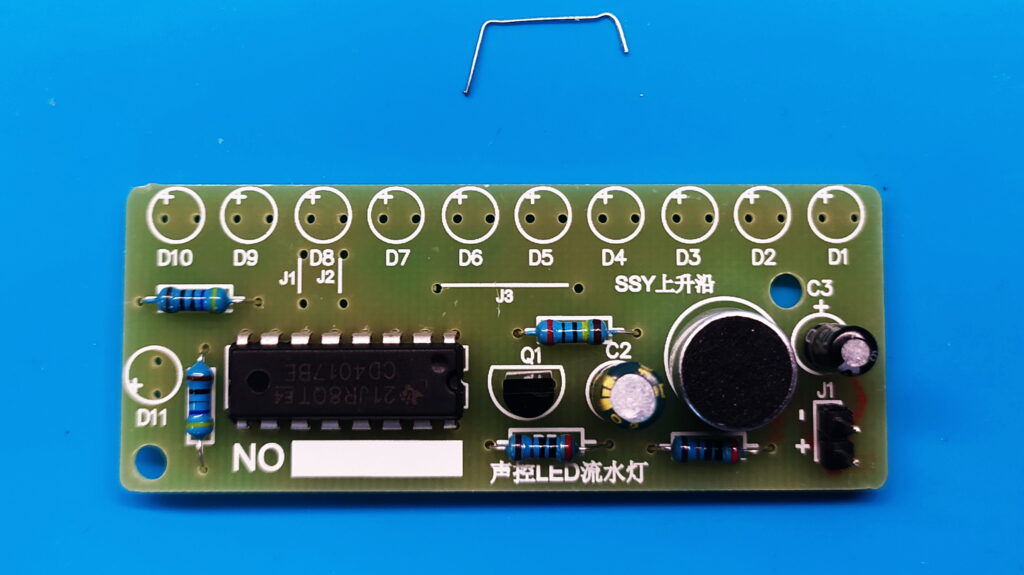

Установка перемычек J1, J2, J3

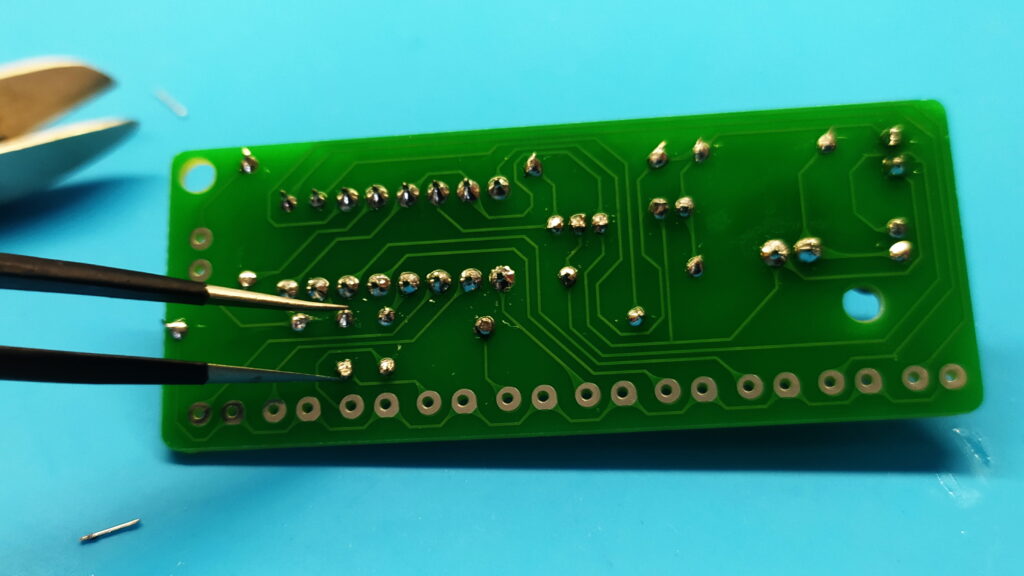

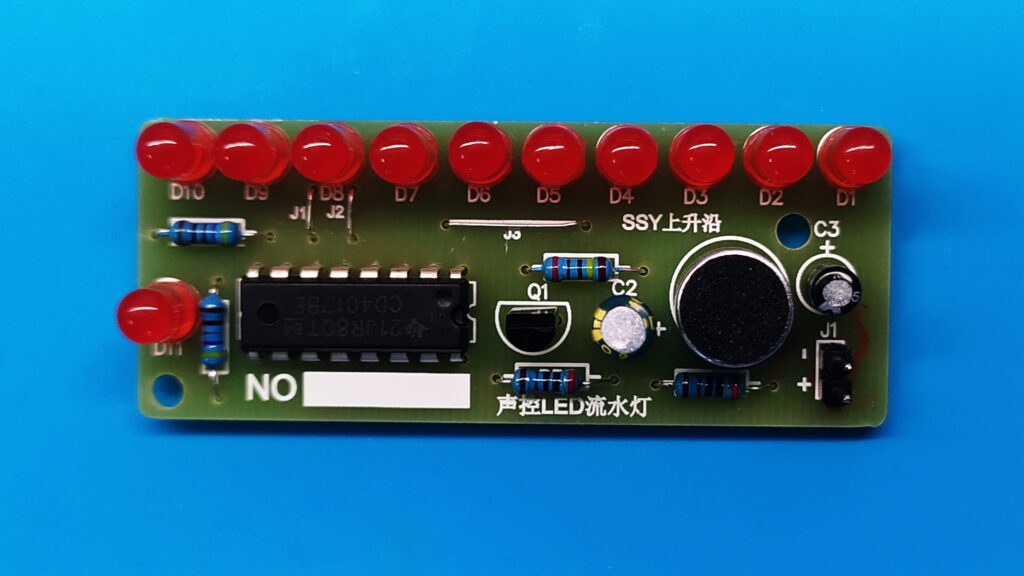

Вот так перемычка выглядит с обратной стороны платы. В данном случае она соединяет одну из ножек микросхемы со светодиодом в обход других идущих к светодиодам медных дорожек.
В последнюю очередь монтируем светодиоды.
Предупреждение
Не забываем про полярность и внимательно проверяем перед пайкой что светодиоды действительно установлены правильно.

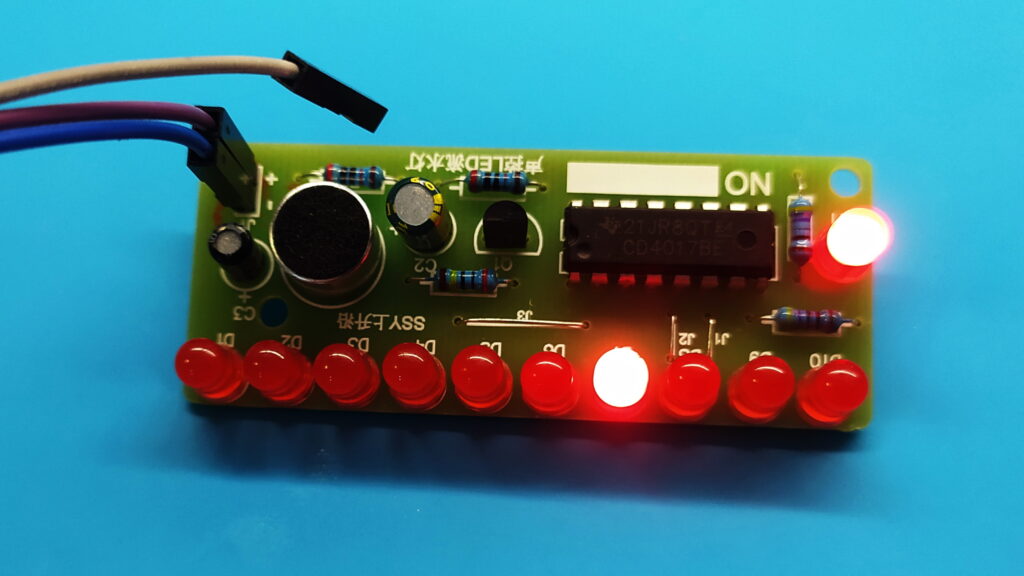

Установка светодиодов D1–D11
Подаем питание — 5 вольт. Также подойдет сборка из 4х батарей AA. Если приблизить источник звука к нему, то оно начнет переливаться всеми светодиодами тем интенсивнее, чем ближе источник звука.
Принципиальная схема
Принципиальная схема индикатора шума
