DIY набор для пайки — Вихрь 2

Персистенция зрения — особенность зрительного восприятия, благодаря которой возможна динамическая индикация и различные POV-устройства, создающие иллюзию изображения в воздухе.

Набор Вихрь в собранном виде представляет из себя волчок, на котором расположены 4 светодиода и схема мультивибратора. Светодиоды мигают с высокой частотой, и при вращении волчка наблюдается POV-эффект.

Примечание

Набор предназначен для тех, кто только начал заниматься пайкой. Компоненты устанавливаются сквозным монтажом на печатную плату.

Совет

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, бокорезы, губка для чистки жала паяльника, силиконовый термостойкий мат.

Состав набора

Набор состоит из круглой печатной платы, крепежа и радиодеталей:

• печатная плата;

• R1..R4 — резистор 470 Ом;

• R5, R6 — резистор 1 МОм;

• LED1..LED4 — светодиод;

• Q1, Q2 — биполярный транзистор npn;

• C1, C2 — конденсатор 0,1 мкФ;

• H1 — датчик ускорения;

• BT1, BT2 — держатель элемента питания;

• две батарейки CR2032, 3 Вольта;

• латунные стойки и винт.

Сборка устройства

Резисторы

Начинать монтаж платы удобнее с самых мелких элементов, поэтому сначала припаяем резисторы R1..R4 на 470 Ом. Ножки выводных элементов легко гнутся рукой. Загибаем их заранее так, чтобы они идеально вставали на своё место.

У резисторов нет полярности, так что вставляем их любой стороной.

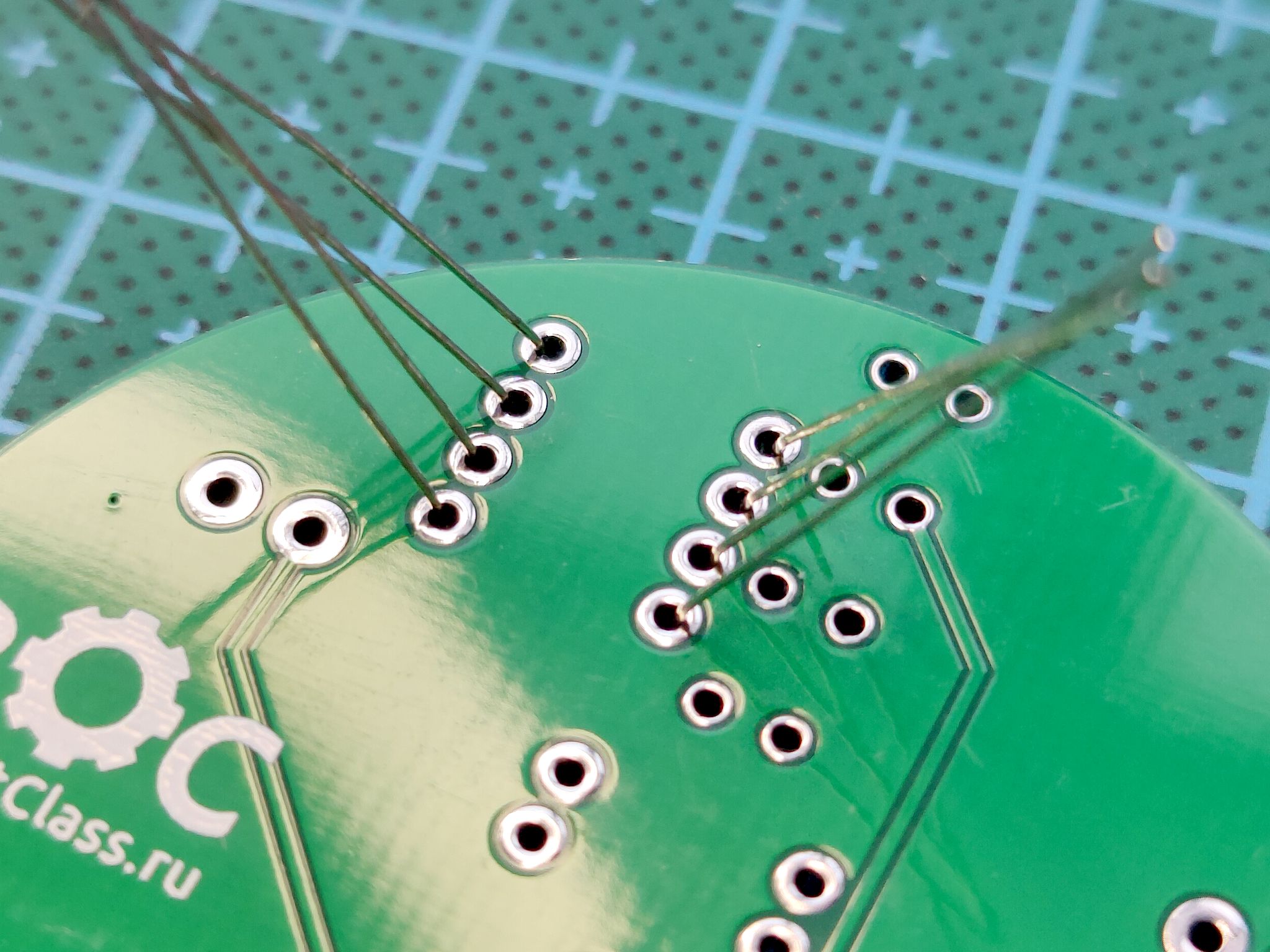

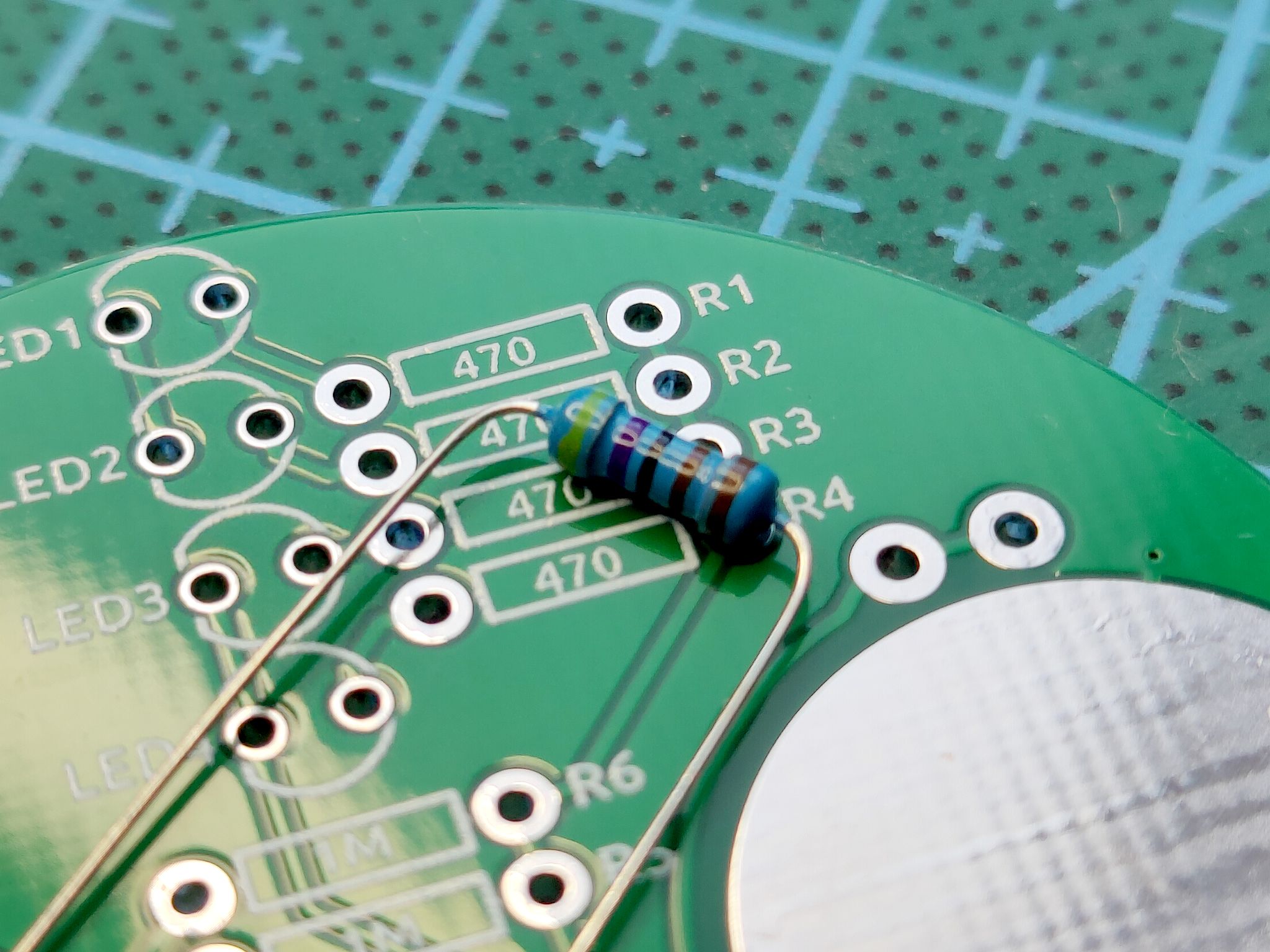

Чтобы резистор держался на месте, пока его паяют, его можно немного отогнуть в стороны. Вот так выглядят контакты резистора с обратной стороны платы.

Смачиваем контакты флюсом и хорошенько пропаиваем. Можем проделывать это с каждым резистором по очереди, либо вставить их все разом и пропаять.

Точно также припаиваем резисторы R5, R6 на 1 МОм.

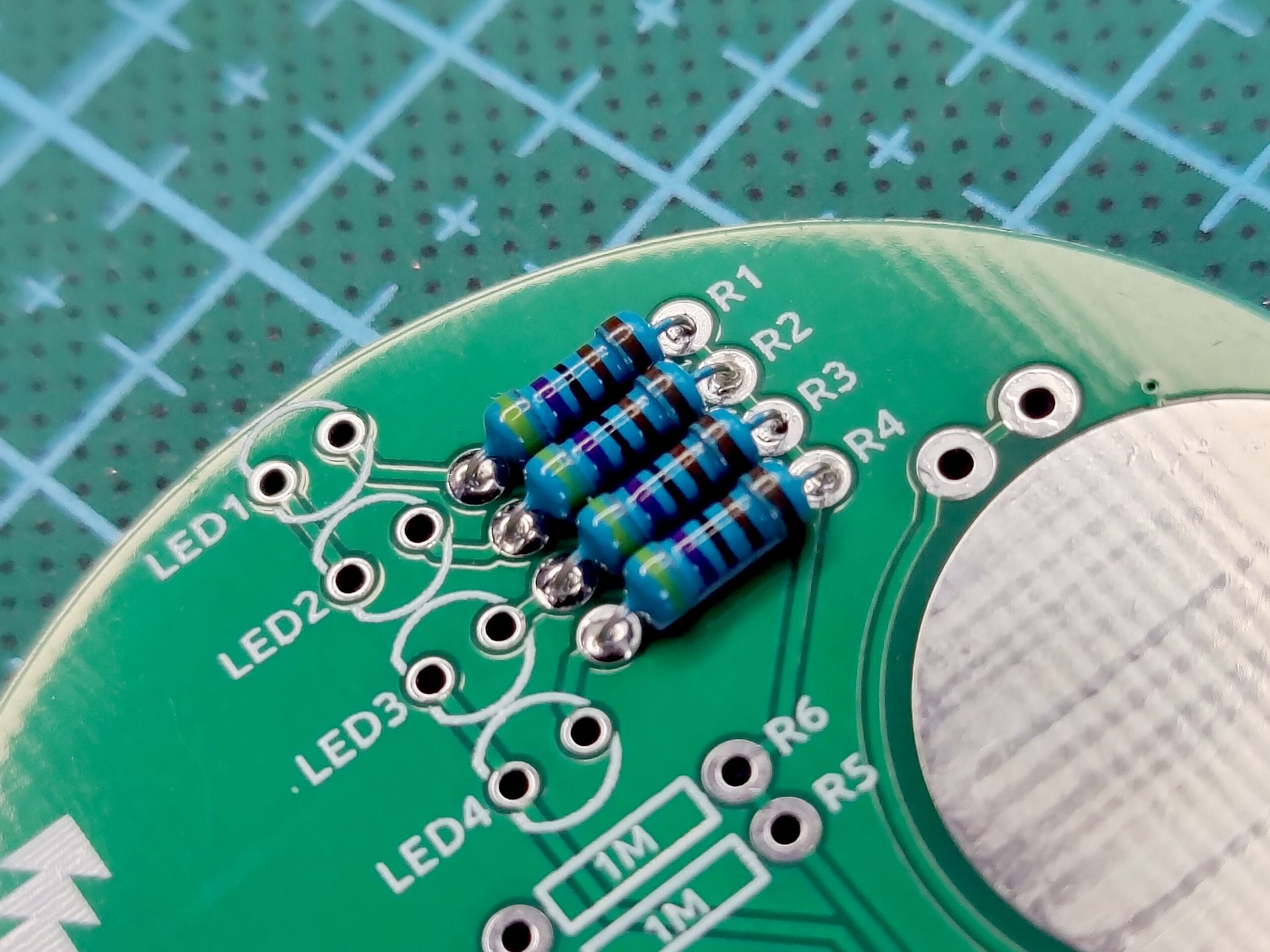

Когда все резисторы стоят на своих местах, откусываем ножки кусачками под самый корень.

Светодиоды

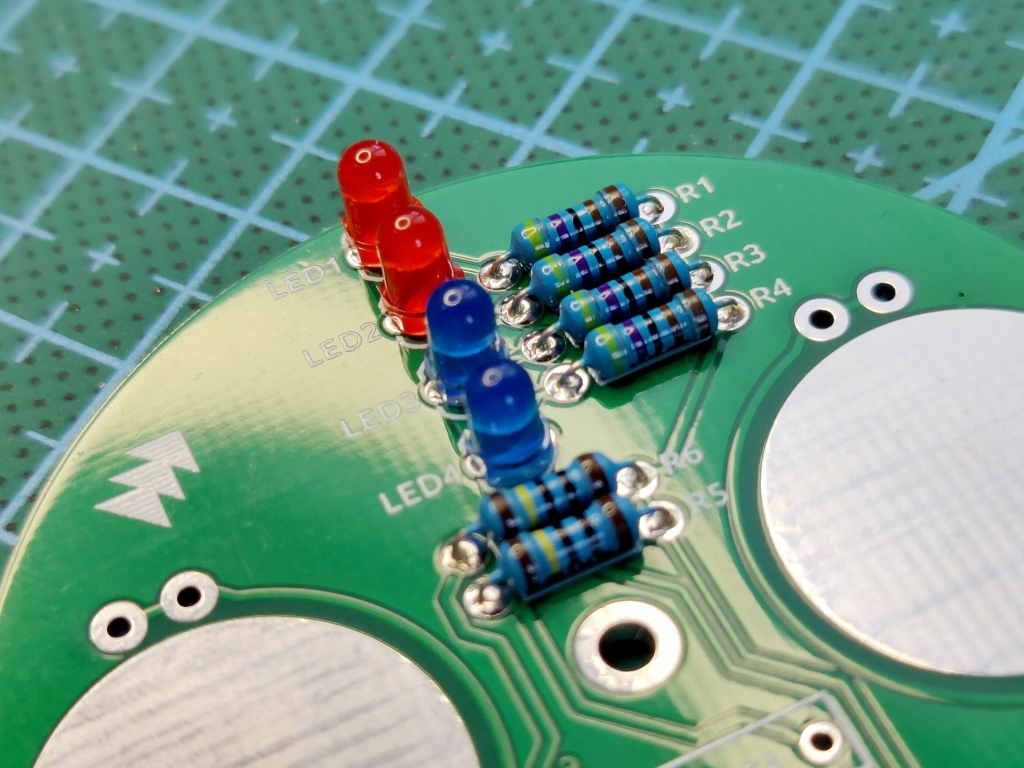

После установки резисторов переходим к светодиодам — LED1…LED4. У светодиодов есть полярность.

Важно

Положительный контакт светодиода (анод) имеет большую длину, чем отрицательный (катод). Кроме того, со стороны катода корпус светодиода слегка срезан. Если посмотреть на посадочные места для светодиодов на плате, то метка там тоже имеет срез. Таким образом, срез на корпусе светодиода должен совпадать со срезом на метке.

Конденсаторы

В схеме используются керамические выводные конденсаторы C1 и C2 ёмкостью 0,1 мкФ. Полярности у них нет, но для красоты вставляем их маркировкой в одну сторону.

Транзисторы

Далее припаиваем биполярные транзисторы Q1 и Q2. Положение транзистора важно, так что при монтаже учитываем маркировку на плате.

Датчик вибрации

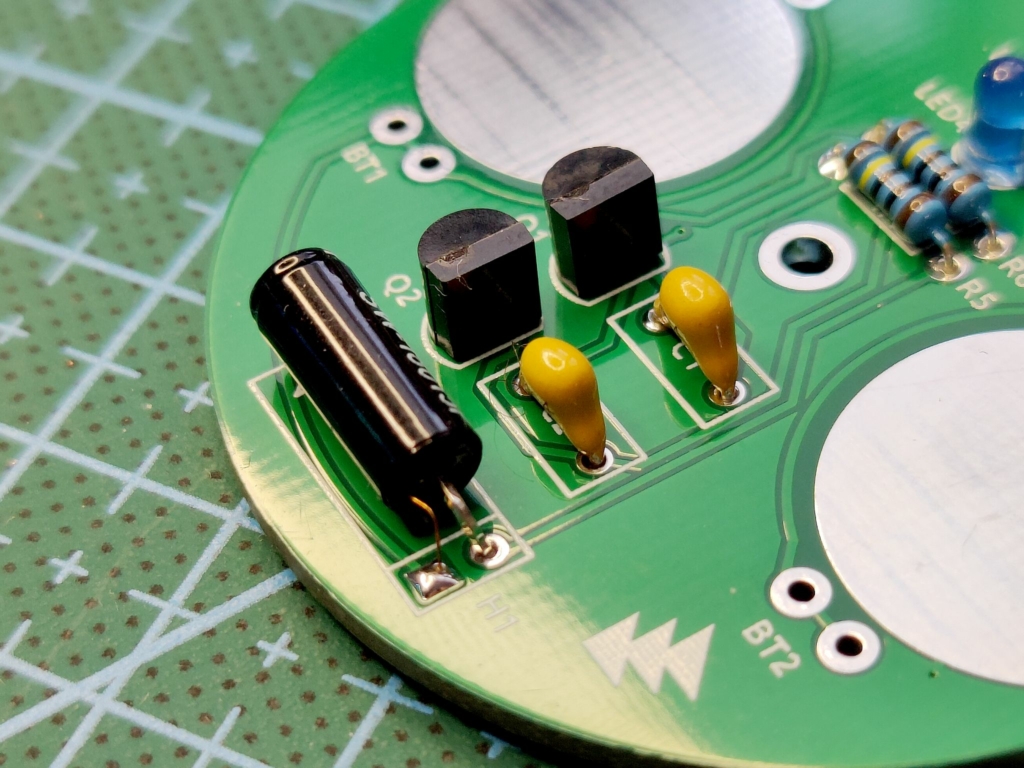

На краю платы устанавливаем датчик вибрации H1. У датчика нет полярности.

Аккуратно загибаем контакты датчика под углом 90 градусов. Лучше всего перегнуть их через что-то прочное и тонкое, например, через линейку или нож. Вставляем датчик так, чтобы его контур совпал с контуром на плате.

Держатели батареек CR2032

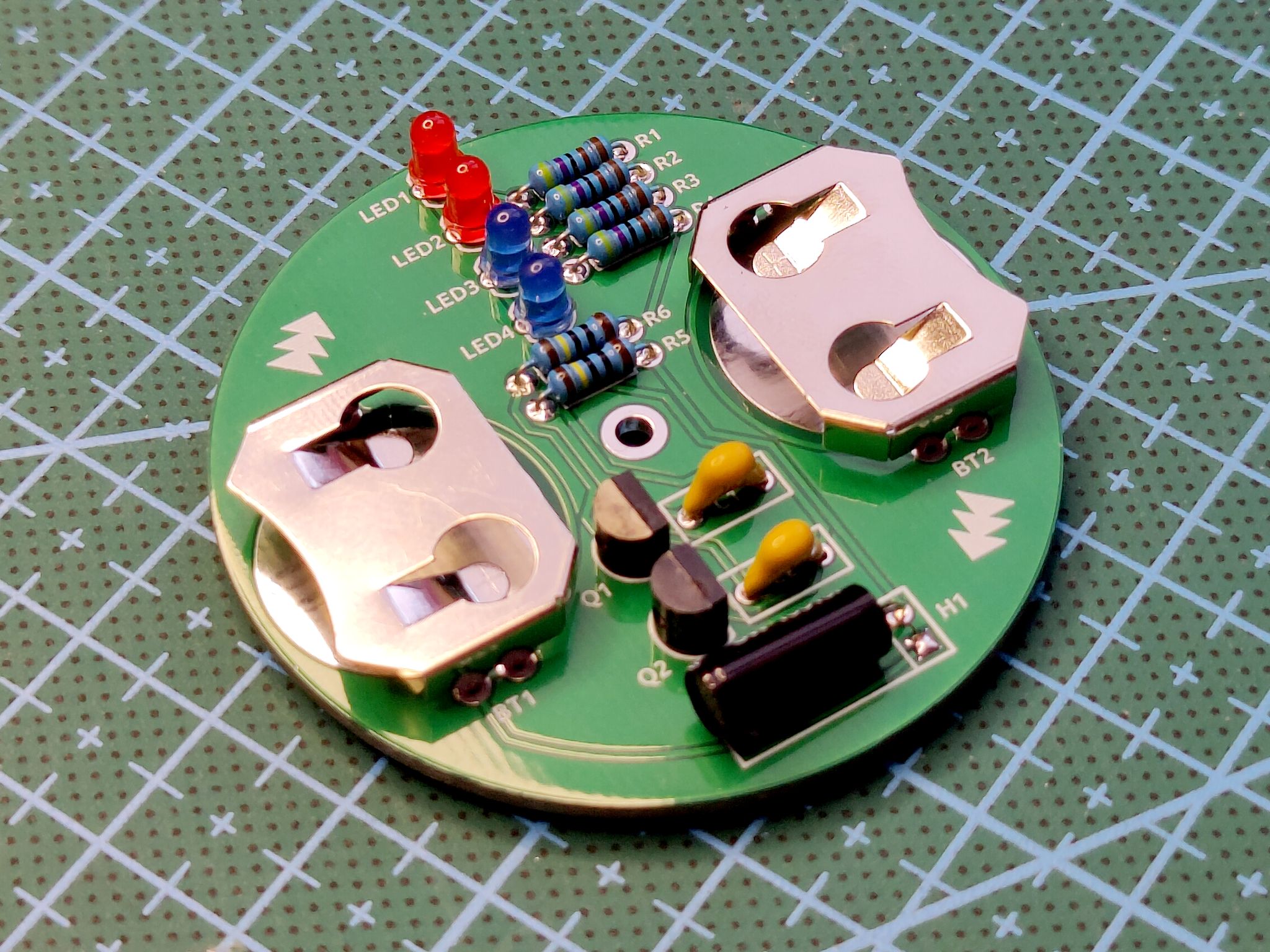

Последние элементы, которые нужно припаять — держатели батареек BT1 и BT2. Эти элементы тоже должны быть правильно позиционированы, иначе возникнут проблемы с установкой батареек.

Предупреждение

Батарейка должна вставляться снаружи.

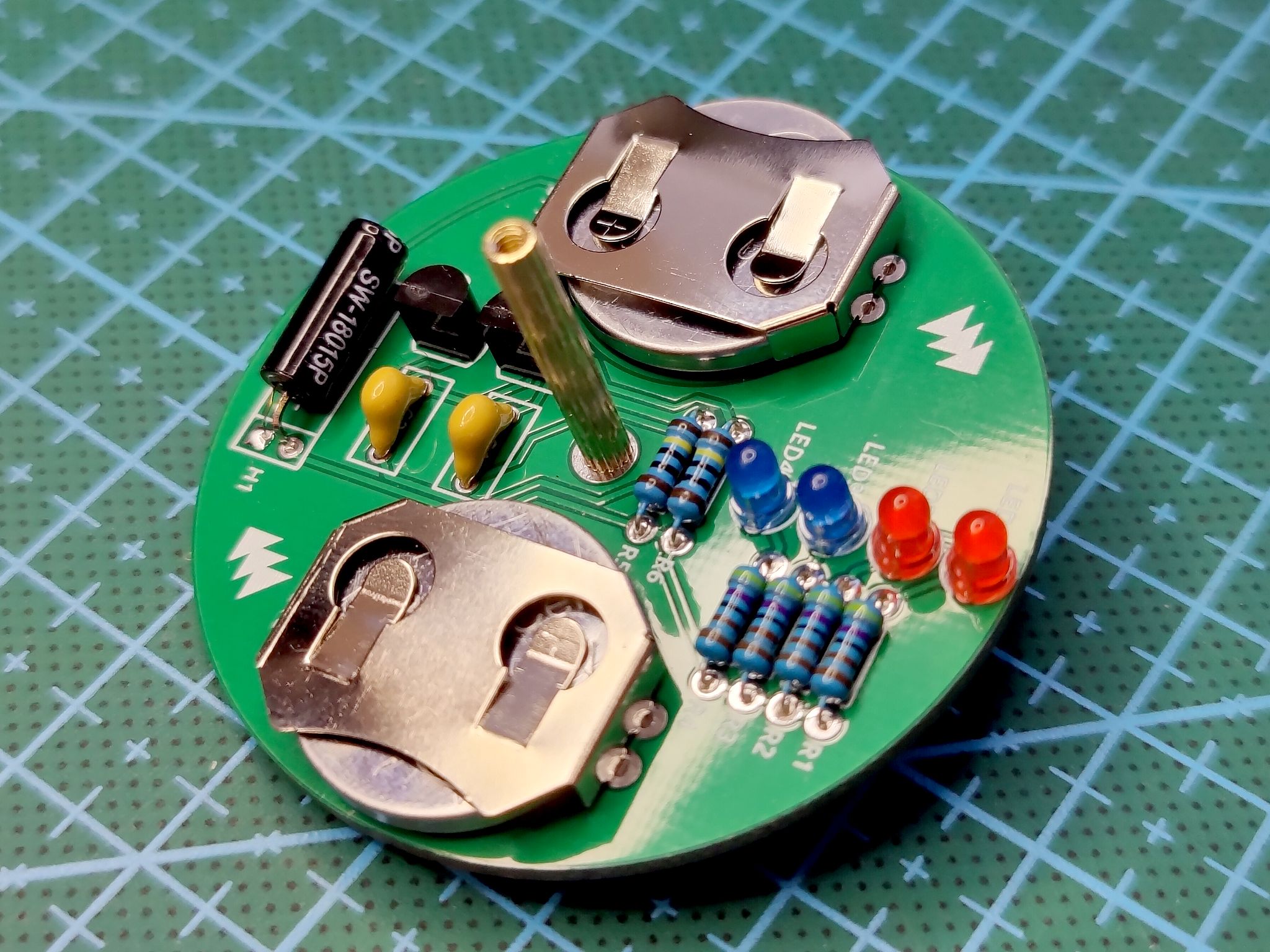

В итоге, плата с установленными радиодеталями должна выглядеть так:

Ручка

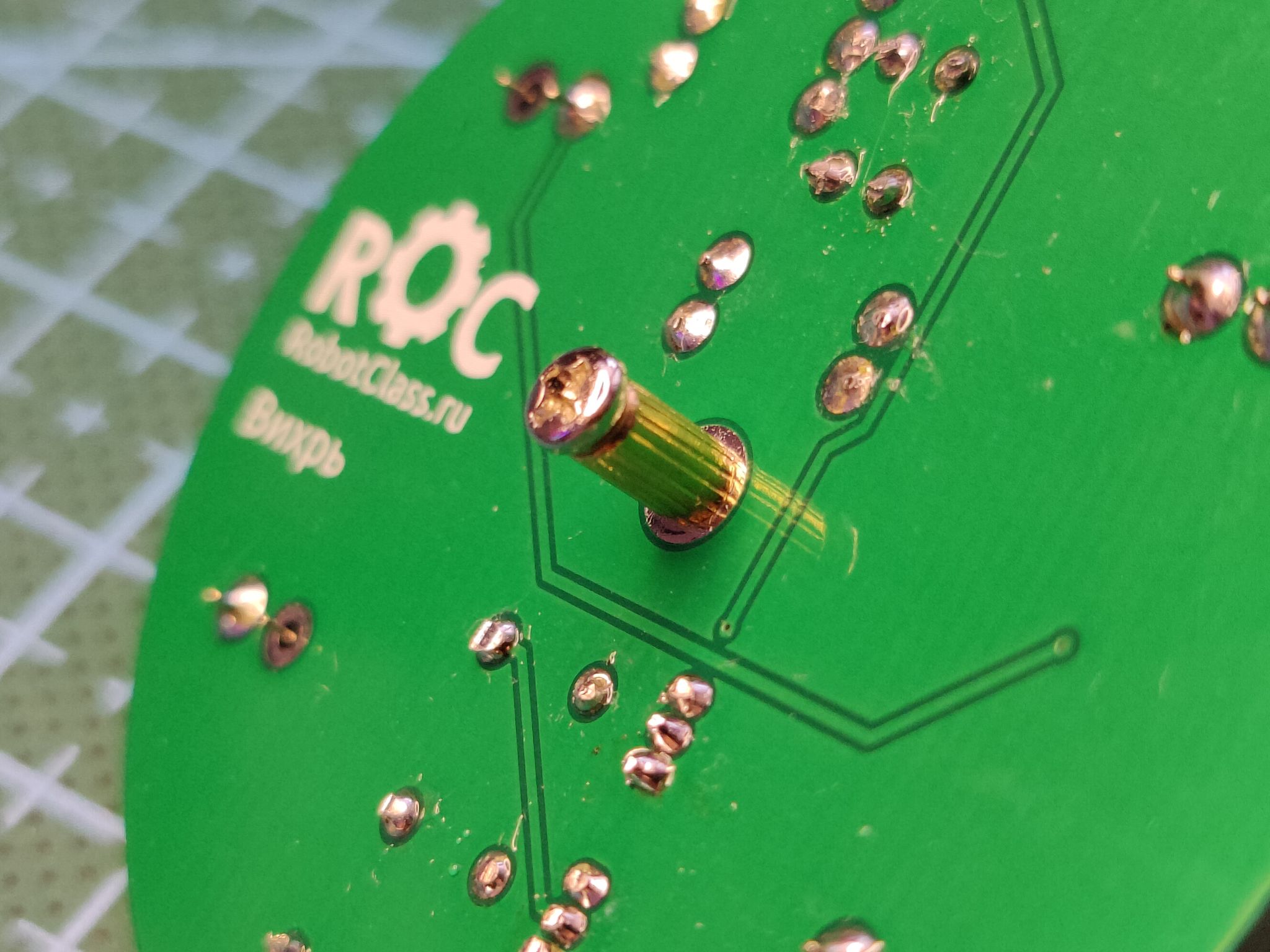

Осталось установить на волчок ручку и вставить батарейки. Ручка состоит из двух латунных стоек разной длины и винта с резьбой М2. Короткую стойку вставляем снизу. Сверху прикручиваем к ней длинную. Снизу ввинчиваем винтик.

Готово!

Как работает?

Ключевыми элементами схемы устройства являются: мультивибратор, светодиоды и датчик ускорения. Как только мы раскручиваем волчок, пружинный контакт в датчике отклоняется по направлению от центра вращения благодаря центробежной силе. Контакт датчика замыкает цепь питания мультивибратора, который начинает свою работу, по очереди зажигая две пары светодиодов.

Принципиальная схема

Совет

Частоту мерцания светодиодов можно регулировать, изменив номиналы резисторов R5 и R6.
