DIY набор для пайки — Октава

Синтезатор — это клавишный музыкальный инструмент, в котором звук генерируется при помощи электронного устройства. Октава — это простейший синтезатор на основе популярной микросхемы 555. Прибор имеет семь кнопок, соответствующих нотам одной октавы (очень грубо). Нажимаем кнопку — микросхема генерирует сигнал с соответствующей частотой и передаёт его на динамик.

Набор предназначен для тех, кто только знакомится с пайкой. Компоненты устанавливаются сквозным монтажом на печатную плату.

Совет

Подробнее о пайке выводных элементов смотрите в статье «Как паять выводные и SMD радиодетали».

Подготовка к работе

Примечание

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы, силиконовый термостойкий мат.

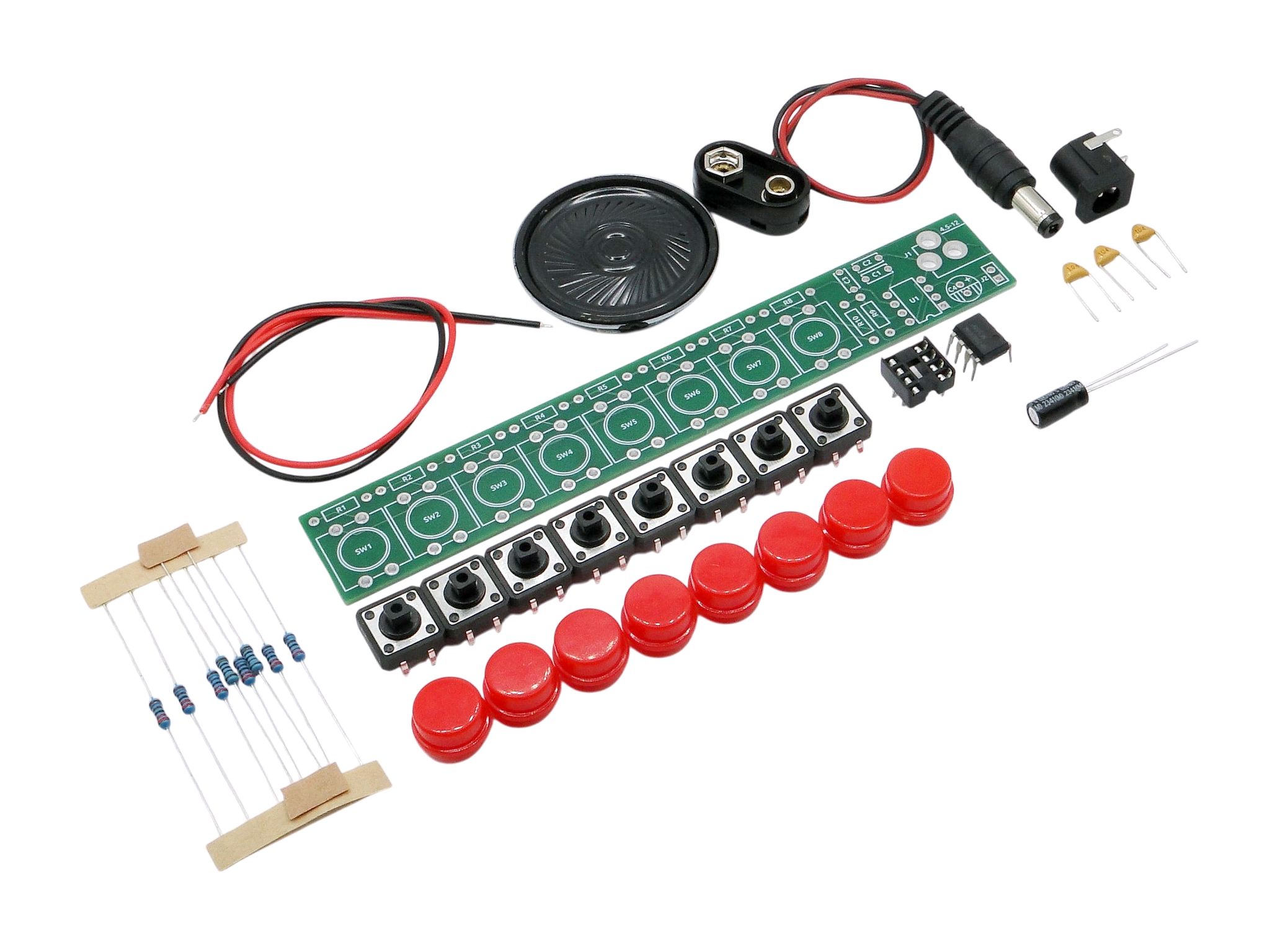

Состав набора

печатная плата — 1 шт.;
резистор 2 кОм (R1…R6) — 6 шт.;
резистор 1 кОм (R7, R9, R10) — 3 шт.;
перемычка (R8) — 1 шт.;
конденсатор 100 нФ (104) (C1, C2, C3) — 3 шт.;
конденсатор электролитический 10 мкФ (C4) — 1 шт.;
гнездо DIP-8 (NE555) — 1 шт.;
микросхема таймера NE555 с гнездом (U1) — 1 шт.;
разъём питания DC 5.5/2.1 (J2) — 1 шт.;
кнопка с колпачком (S1…S8) — 8 шт.;
динамик с проводами (J2) — 1 шт.;
адаптер для батарейки Крона — 1 шт.

Сборка устройства

Резисторы

Начинаем монтаж с установки семи резисторов с номиналом 2 кОм: R1..R6. У резисторов нет полярности, вставляем их любой стороной.

Совет

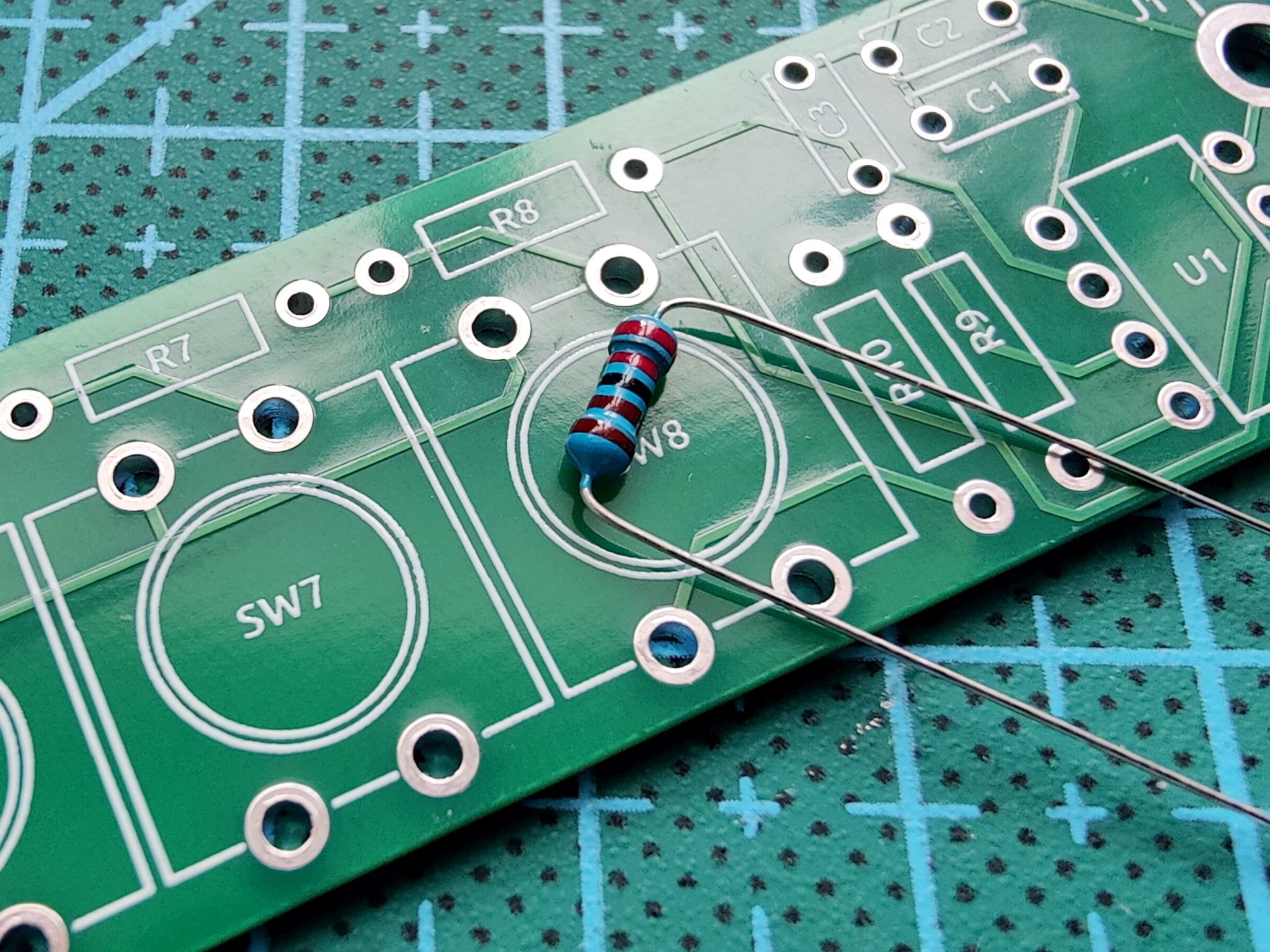

Ножки выводных элементов легко гнутся рукой. Загибаем их заранее так, чтобы они идеально вставали на своё место.

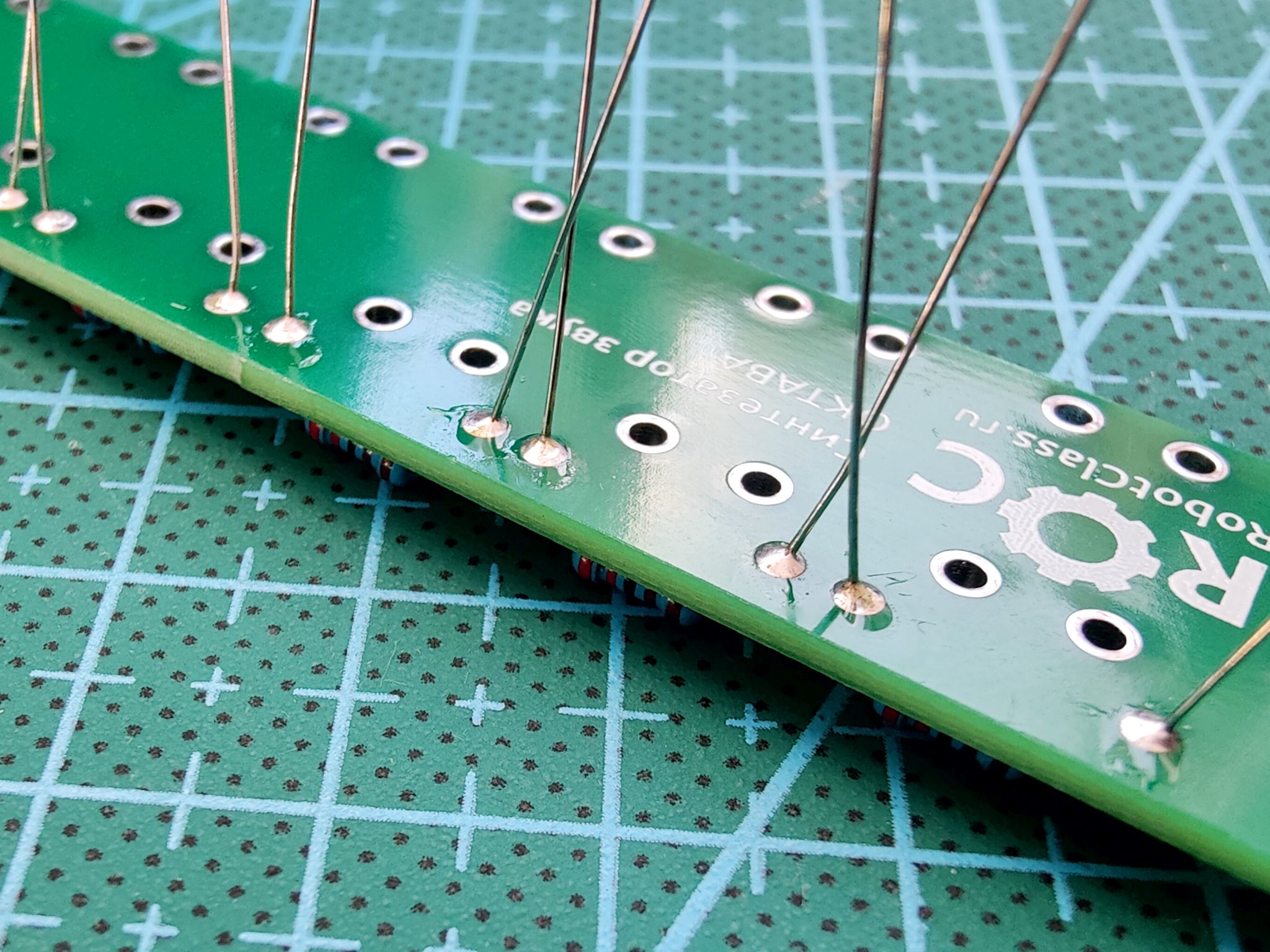

Чтобы резистор держался на месте, пока его паяют, их можно немного отогнуть в стороны. Вот так выглядят контакты резистора с обратной стороны платы.

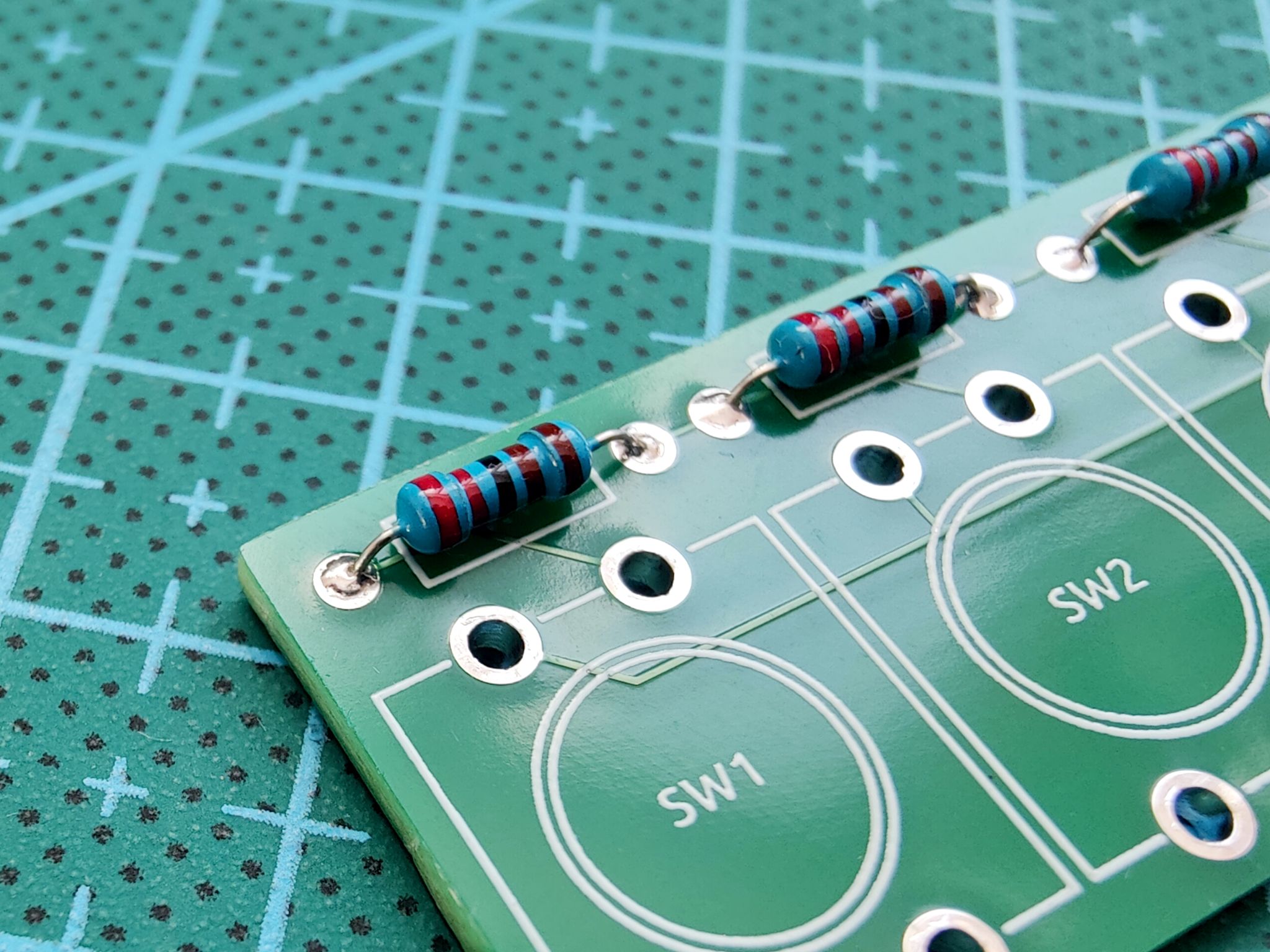

Смачиваем контакты флюсом и хорошенько пропаиваем. Можем проделывать это с каждым резистором по очереди, либо вставить их все разом и пропаять.

Затем припаиваем два резистора на 1 кОм: R7, R9 и R10.

И самое последнее. Вместо резистора R8 вставляем перемычку, которую можно изготовить из лишних контактов, оставшихся после монтажа светодиодов.

Конденсаторы

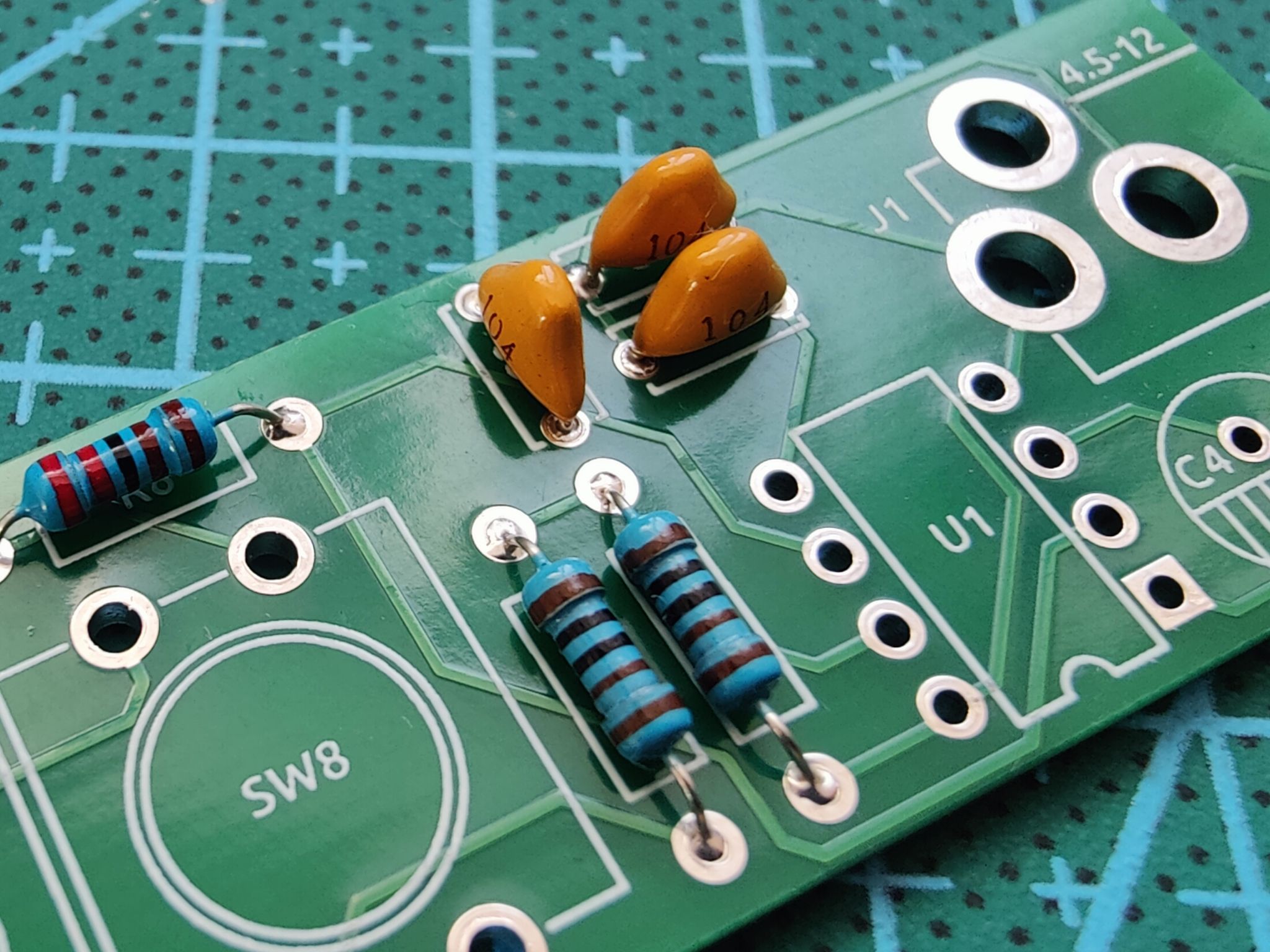

Припаиваем керамические конденсаторы C1, C2 и C3. Ставим любой стороной — они неполярные.

Микросхема

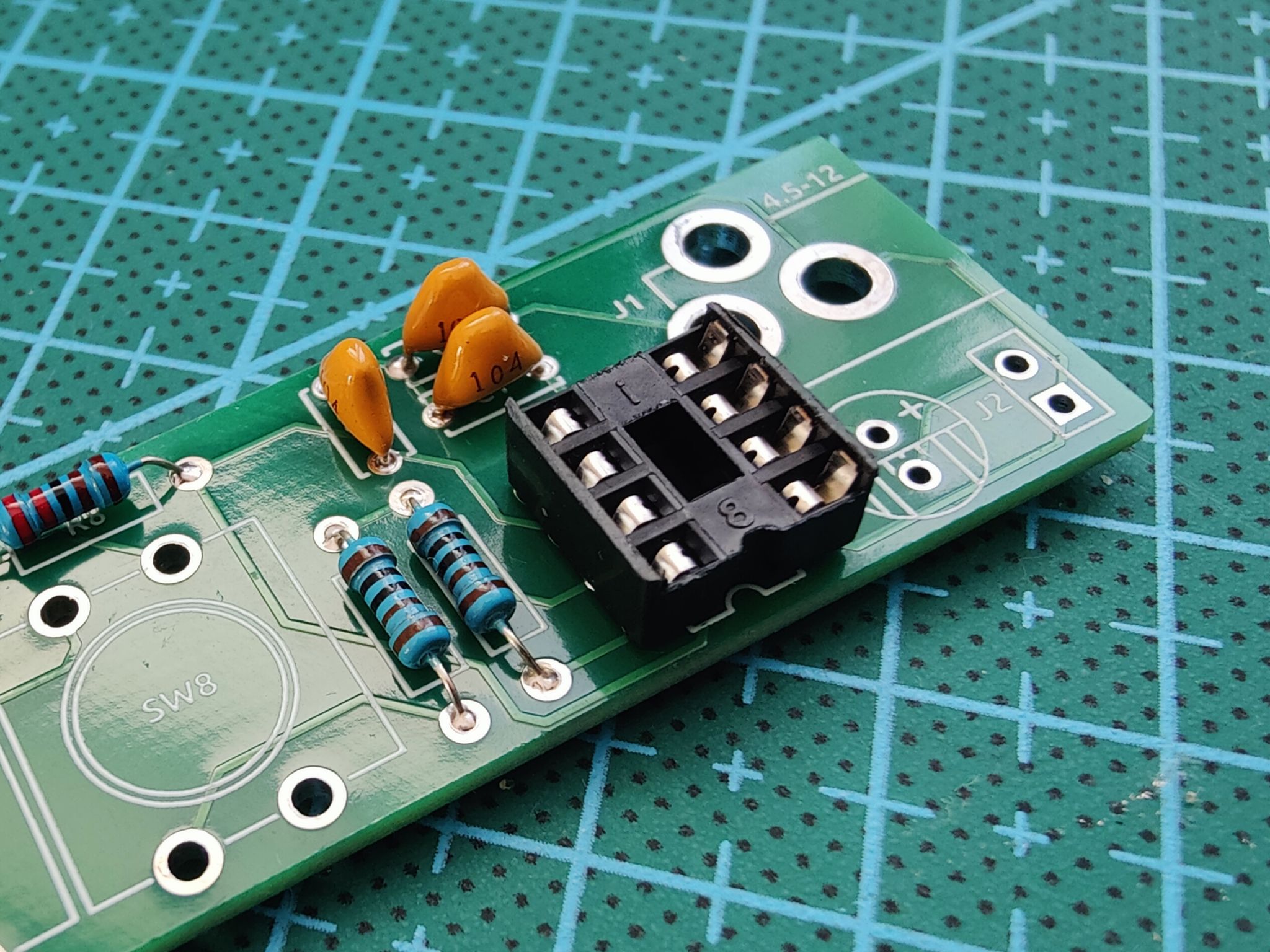

Припаиваем гнездо (оно же сокет) для микросхемы U1 таймера 555. У гнезда с одного торца есть ключ в виде выемки, который необходимо совместить с соответствующим ключом на посадочном месте.

Важно

Микросхему таймера можно вставить сразу, или в самом конце. При установке микросхемы соблюдается то же правило — ключ к ключу. Ключ на самой микросхеме может быть двух видов: или такая же выемка на торце, или жирная точка на корпусе сверху.

Кнопки

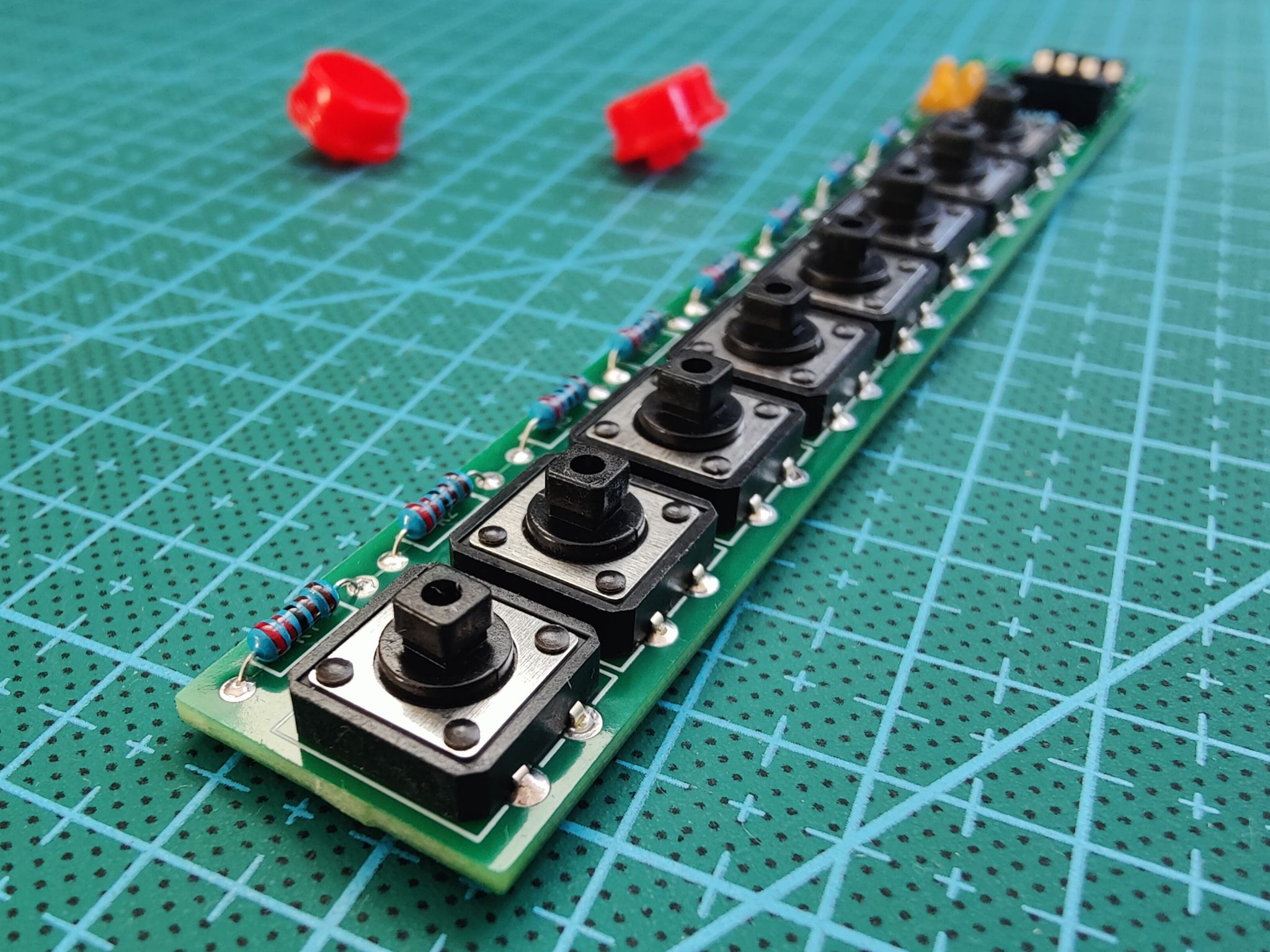

Припаиваем восемь тактовых кнопок SW1..SW8.

Примечание

Контакты кнопок достаточно массивные, следует их хорошенько прогреть паяльником.

Разъём питания

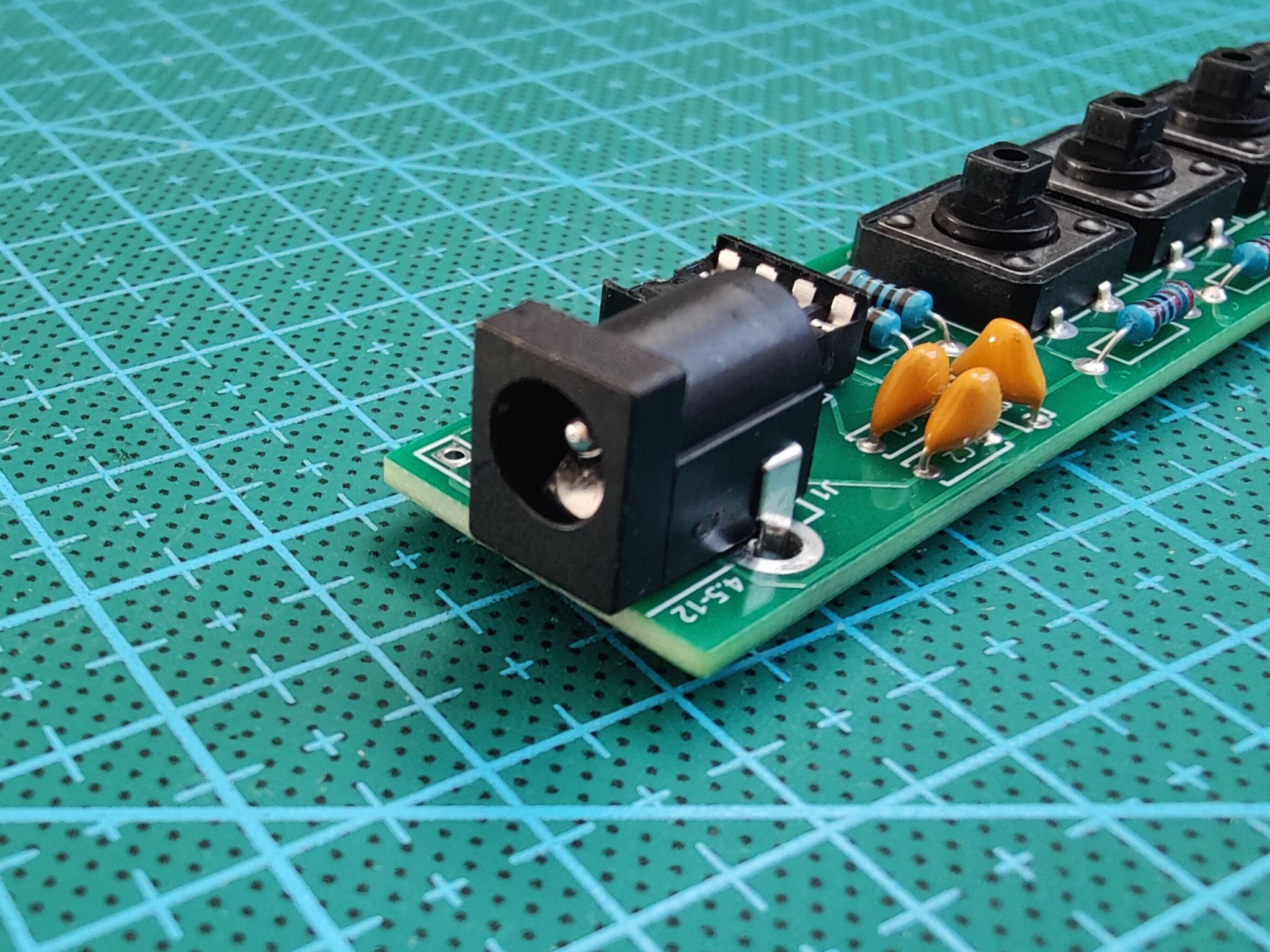

Настал черёд разъёма питания J1. У него контакты ещё массивнее, чем у кнопок. Понадобится много припоя.

Совет

Полностью заполнять отверстия припоем необязательно.

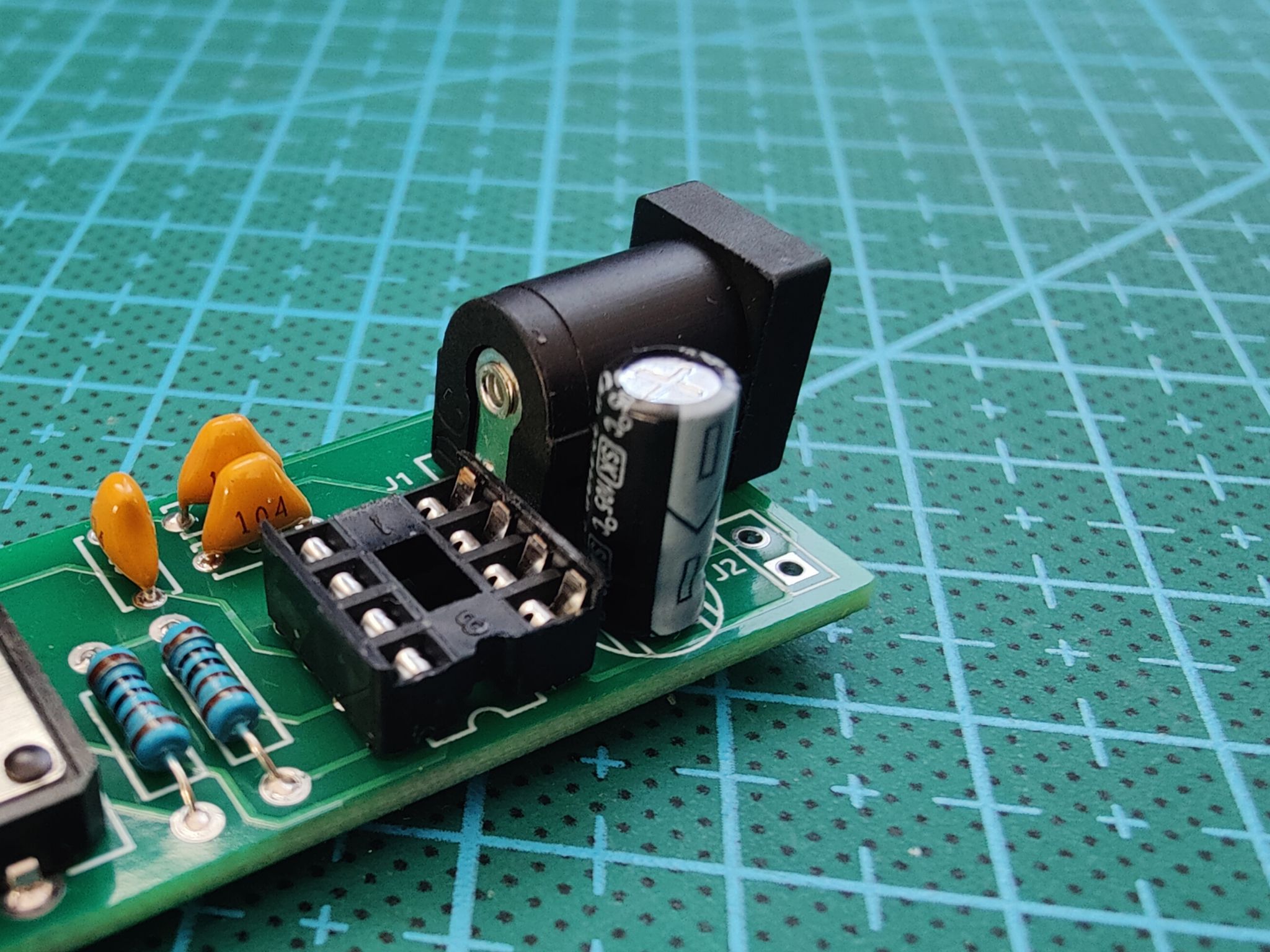

Конденсатор электролитический

Конденсатор С4 с номиналом 100 мкФ — электролитический. У него есть полярность.

Важно

Как и у светодиода, положительный контакт имеет большую длину, чем отрицательный. Кроме того, отрицательный контакт отмечен на корпусе белой полосой.

Метка на плате имеет знак + со стороны положительного контакта.

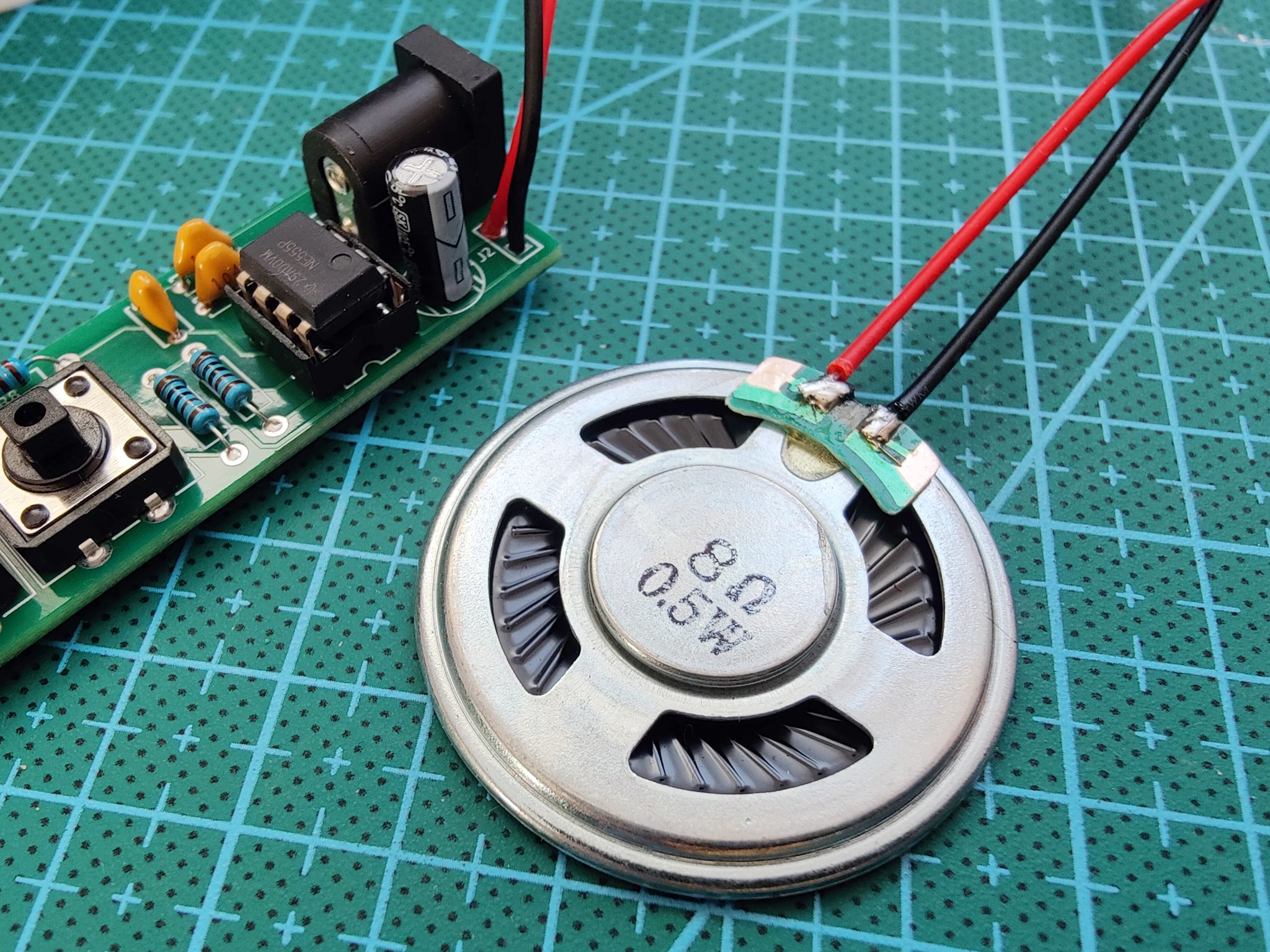

Динамик

Остаётся припаять динамик. Сначала припаиваем два провода к самому динамику. Пусть красный провод идёт к плюсовому контакту, а чёрный к минусовому.

Колпачки для кнопок

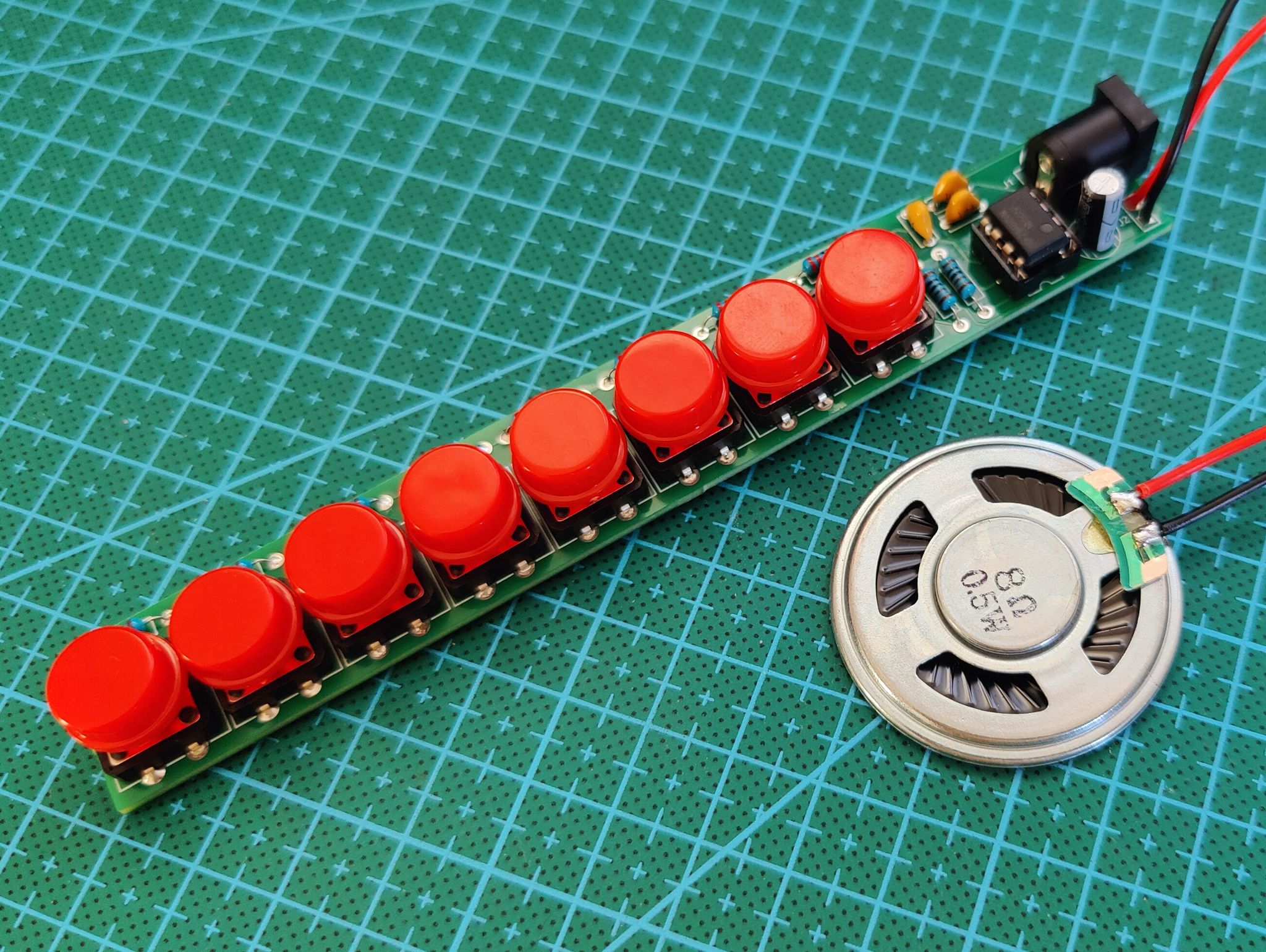

С пайкой закончили, осталось только насадить на кнопки колпачки.

Готово!

Теперь подключаем к разъёму питания переходник для батарейки типа Крона и пробуем нажимать кнопки.

Принципиальная схема

В основе схемы — очень известная микросхема таймера — 555. Эта микросхема умеет генерировать прямоугольные импульсы с определённой частотой, которая определяется номиналами резисторов и конденсаторов на контактах Trig, Disch и Thres.

В зависимости от того, какая кнопка нажата, на контакте Thres меняется сопротивление и генератор выдаёт соответствующий сигнал на динамик. Конденсатор C4 служит для удаления постоянной составляющей сигнала, которая искажает звук и негативно влияет на срок службы динамика.

Конденсатор C2 защищает микросхему от возможных шумов на линии питания. Конденсатор C1 также необходим для снижения шумов, но уже во внутренних цепях таймера.
