Набор для пайки — Светодиодное сердце
Эта инструкция посвящена большому красному сердцу, которое одновременно является и сложным электронным устройством с микроконтроллером на борту. Чтобы оживить устройство, разработчики использовали крупный микроконтроллер STC, программа которого зажигает RGB-светодиоды в разной последовательности и заставляет сердце переливаться всеми цветами радуги.
В этой инструкции мы шаг за шагом соберём электронную открытку при помощи паяльника.
Выводные элементы
Радиодеталь называют выводной, если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего припаивания (или с помощью накрутки). Процесс сборки плат с такими деталями называют сквозным монтажом, или по-английски: THT — Through-hole Technology.
На заре электроники все радиодетали были выводными. Сейчас такой способ монтажа применяется в основном для силовых элементов, работающих с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD-элементов — это компактнее и дешевле в масштабах промышленного производства.
Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Чтобы создать прототип устройства на макетной плате, потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены либо штырьками, либо отверстиями под них.
Совет
Сквозной монтаж отлично подходит для получения навыков пайки. Перед тем, как переходить к более сложным платам с SMD-радиодеталями, обязательно научитесь паять выводные платы. В этой инструкции мы покажем, как собрать светодиодную открытку, схема которой состоит исключительно из выводных деталей.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс — жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это в магазине AlashEd.
Примечание
Необходимые материалы и инструменты:
DIY-набор для пайки — Светодиодное сердце (72 элемента)
Набор для пайки в кейсе — паяльник, припой, флюс, подставка, инструмент

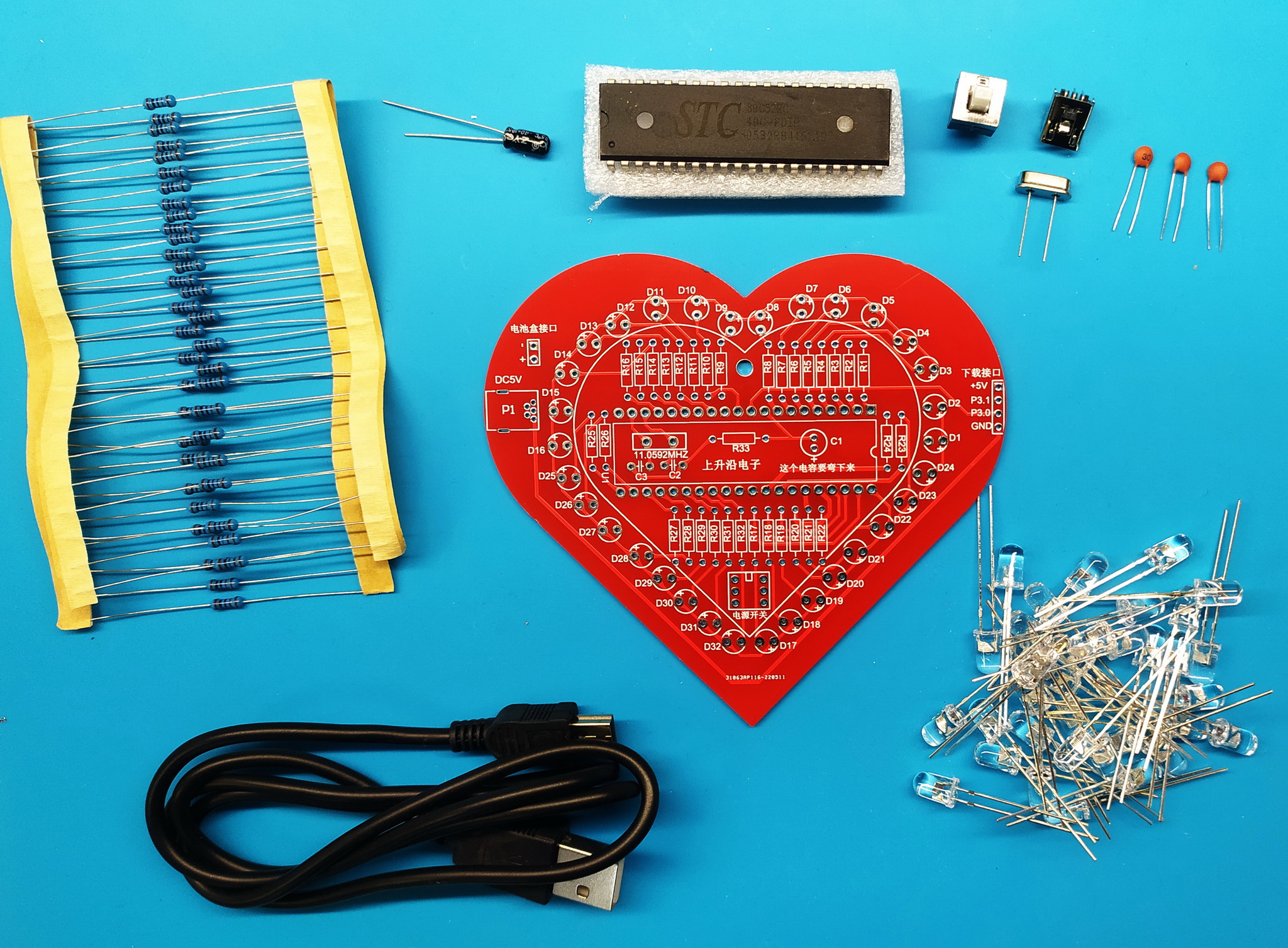

Состав набора
Всего на плате размещается 73 элемента. В состав набора входят:
печатная плата в виде сердца;
микроконтроллер и гнездо для него;
керамические конденсаторы — 3 шт.;
электролитический конденсатор;
USB-гнездо;
комплект резисторов — 33 шт.;
комплект светодиодов — 32 шт.;
кнопка с фиксацией размером 8×8 мм.
Сборка

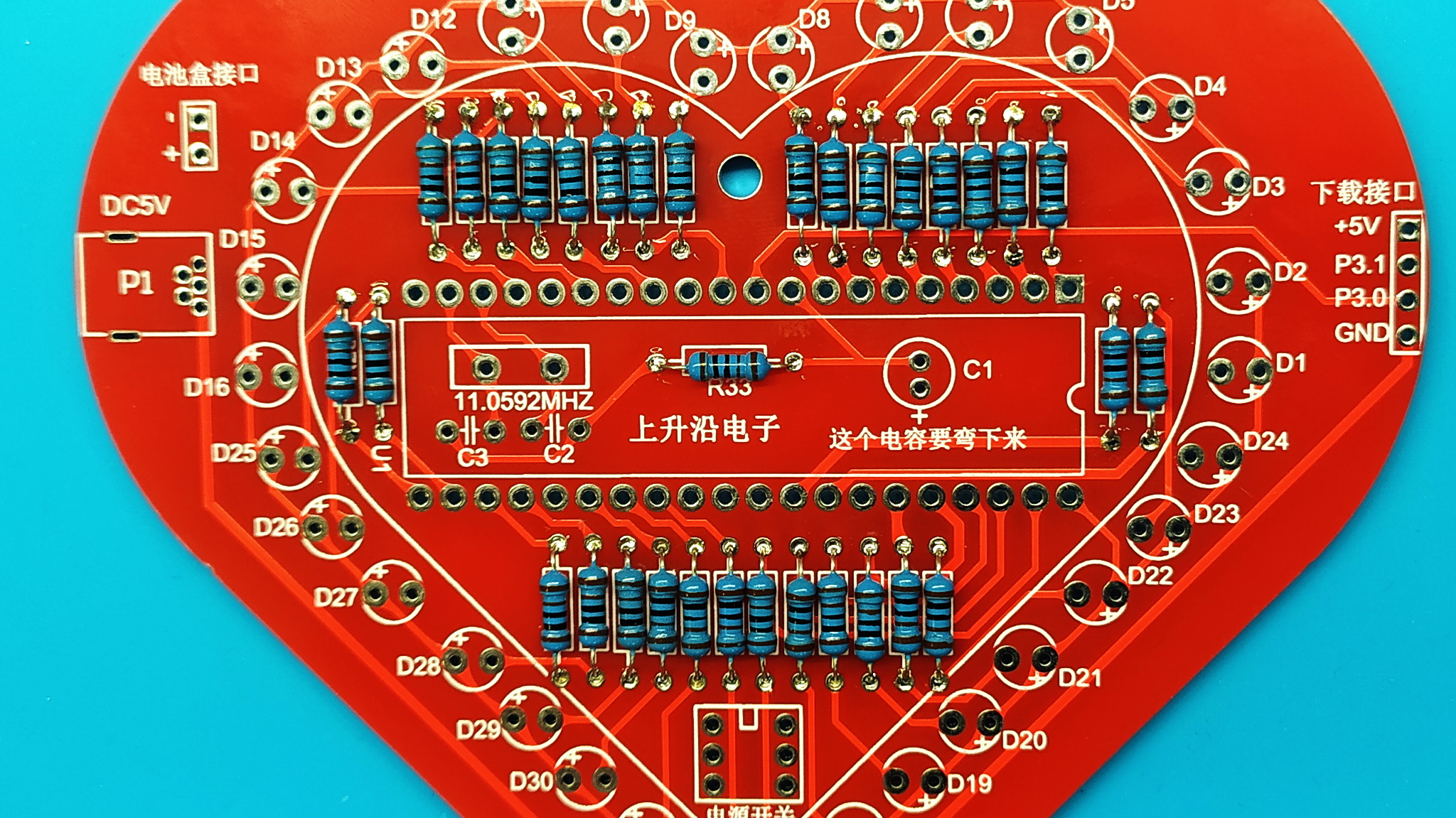

Шаг 1. Резисторы
Начнём с выводных резисторов: их нужно припаять 33 штуки.

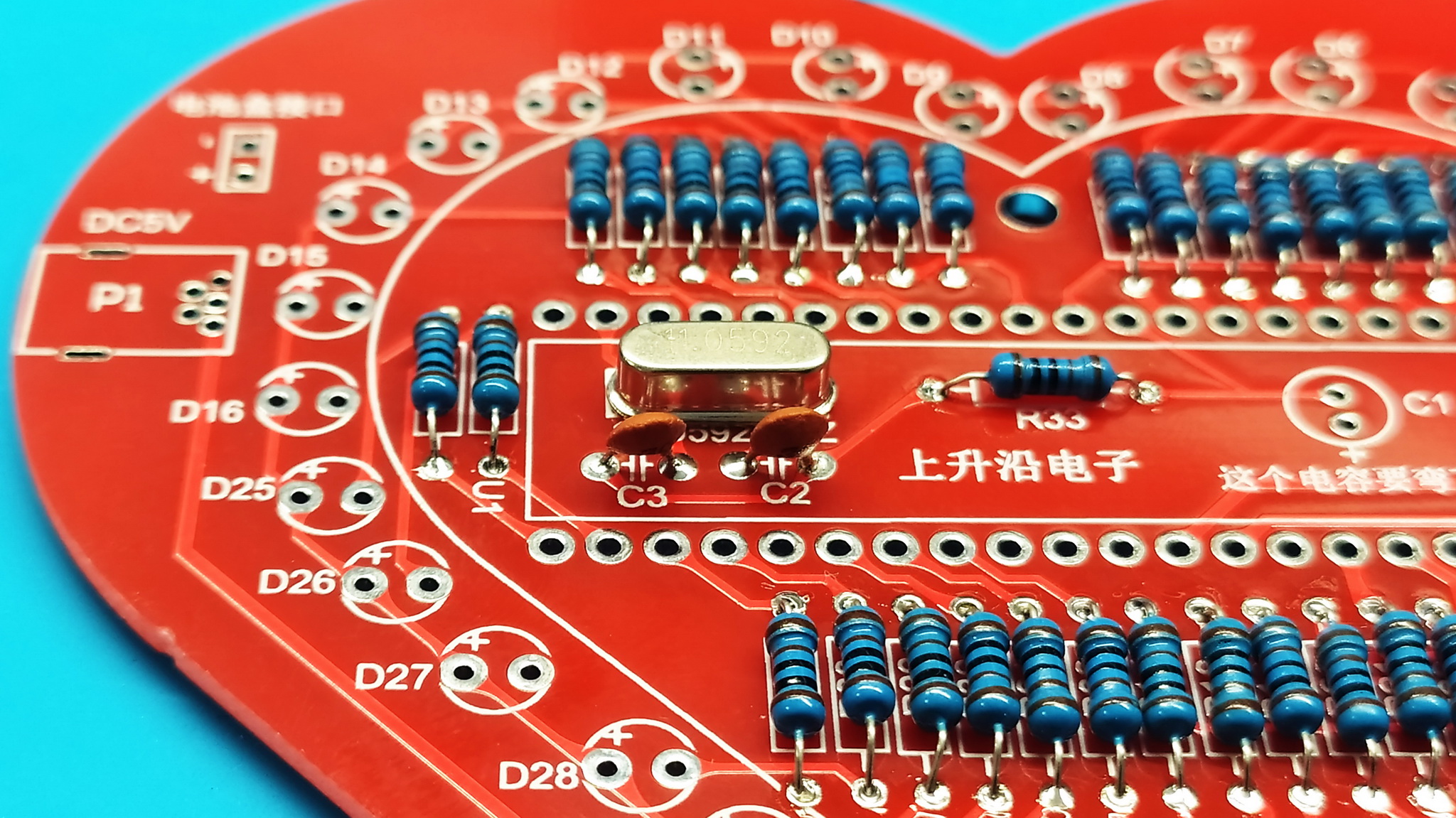

Шаг 2. Кварцевый резонатор и керамические конденсаторы
Теперь устанавливаем кварцевый резонатор и два керамических конденсатора (в наборе их может быть больше — про запас).

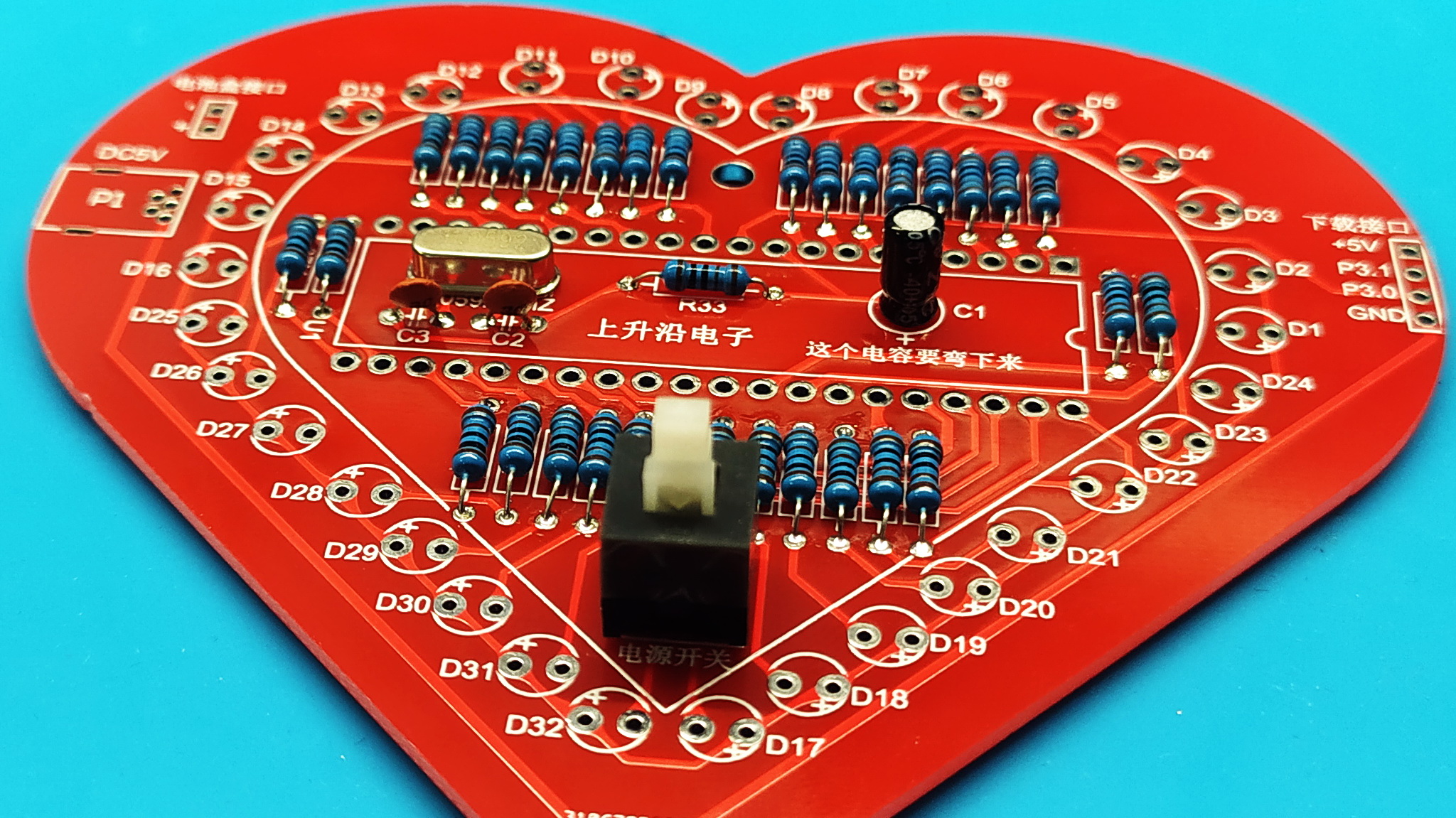

Шаг 3. Кнопка и электролитический конденсатор
Монтируем кнопку и электролитический конденсатор.
Подсказка
Электролитический конденсатор рекомендуем вставлять в плату не вертикально, а горизонтально — предварительно загнув ножки под 90 градусов. Дальше поймёте почему.

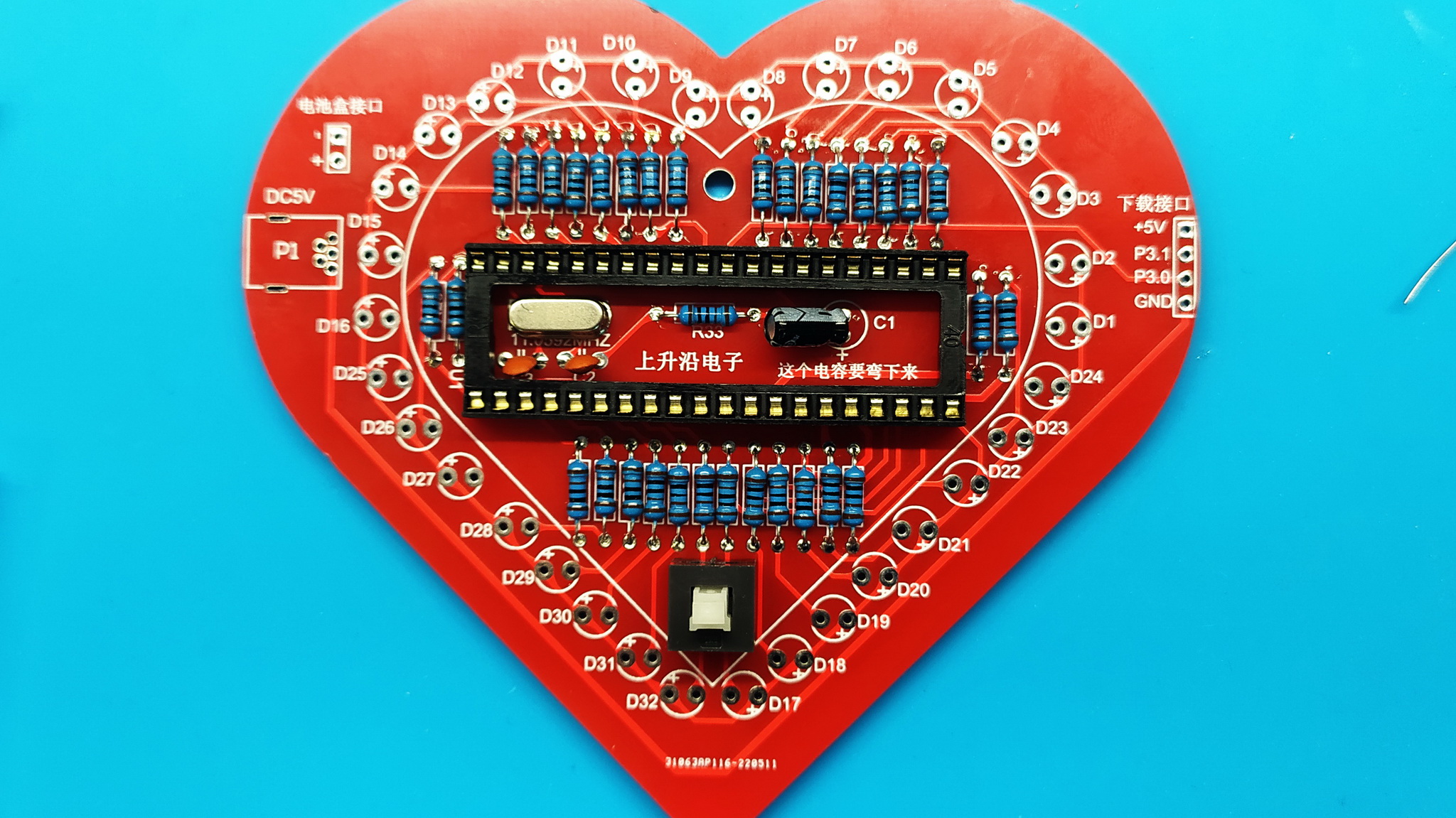

Шаг 4. Гнездо под микроконтроллер
Теперь припаиваем гнездо под микроконтроллер.
Важно
Внезапно оказывается, что кварц и конденсаторы находятся внутри рамки гнезда, а электролит в вертикальном положении мешал бы установке контроллера. Именно поэтому электролитический конденсатор укладывали горизонтально.

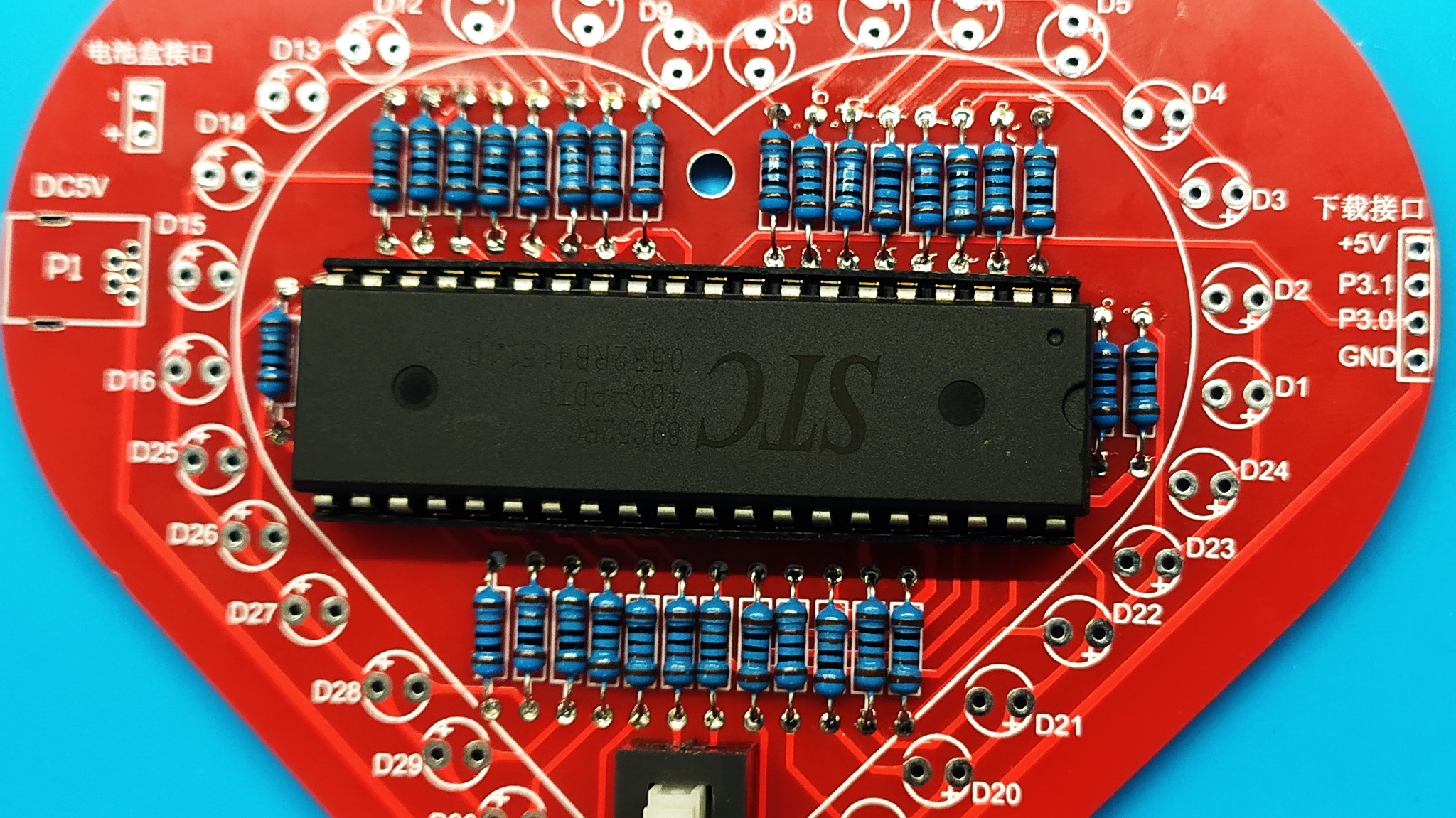

Шаг 5. Микроконтроллер
Вставляем контроллер так, чтобы ключ на нём совпадал с меткой (выемкой на контуре) на печатной плате.
Предупреждение
Соблюдайте полярность: ключ на корпусе микроконтроллера должен совпадать с выемкой на контуре, нанесённом на печатной плате. Установка «вверх ногами» приведёт к выходу микросхемы из строя.

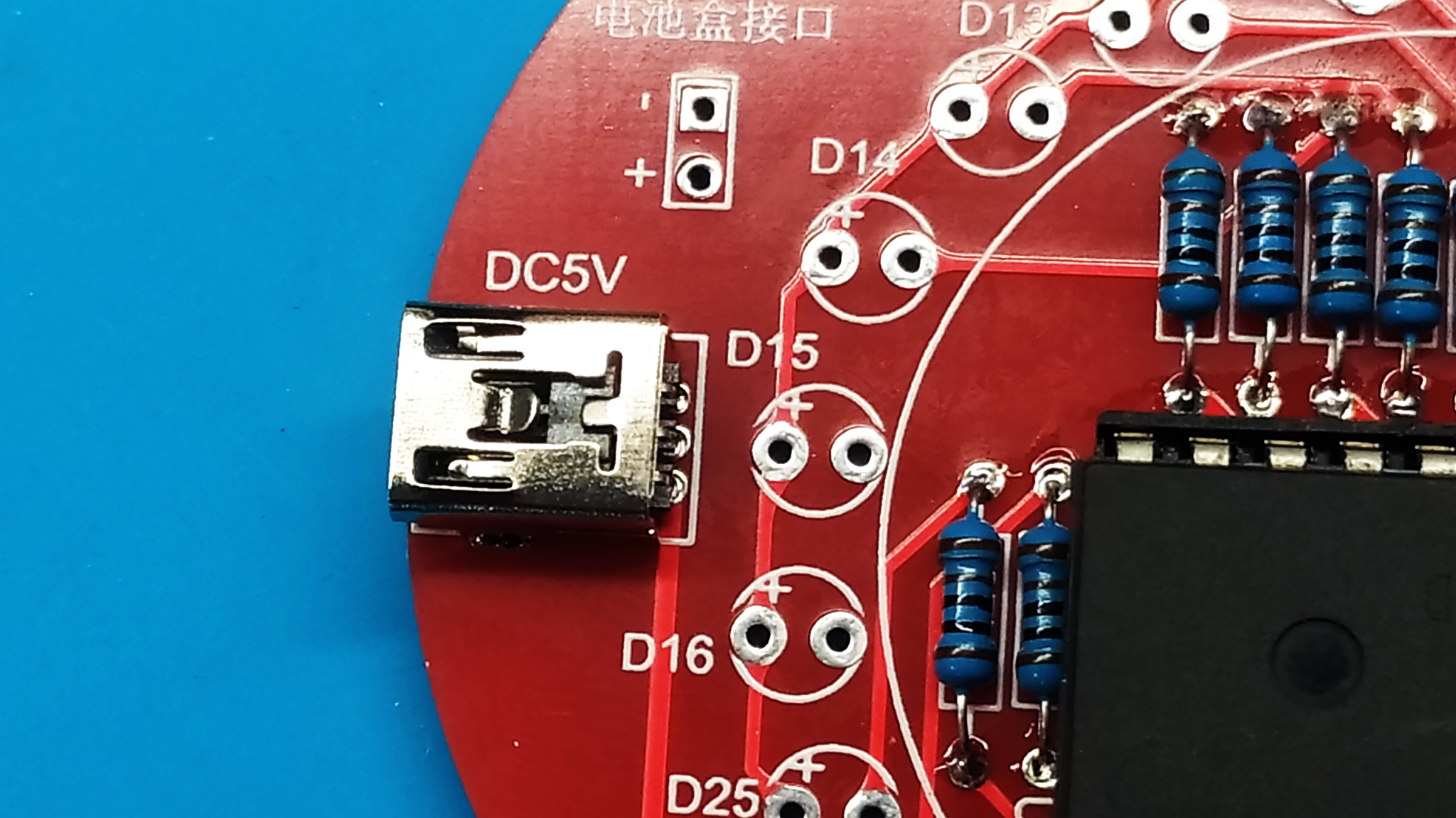

Шаг 6. Mini-USB гнездо
Припаиваем Mini-USB гнездо.

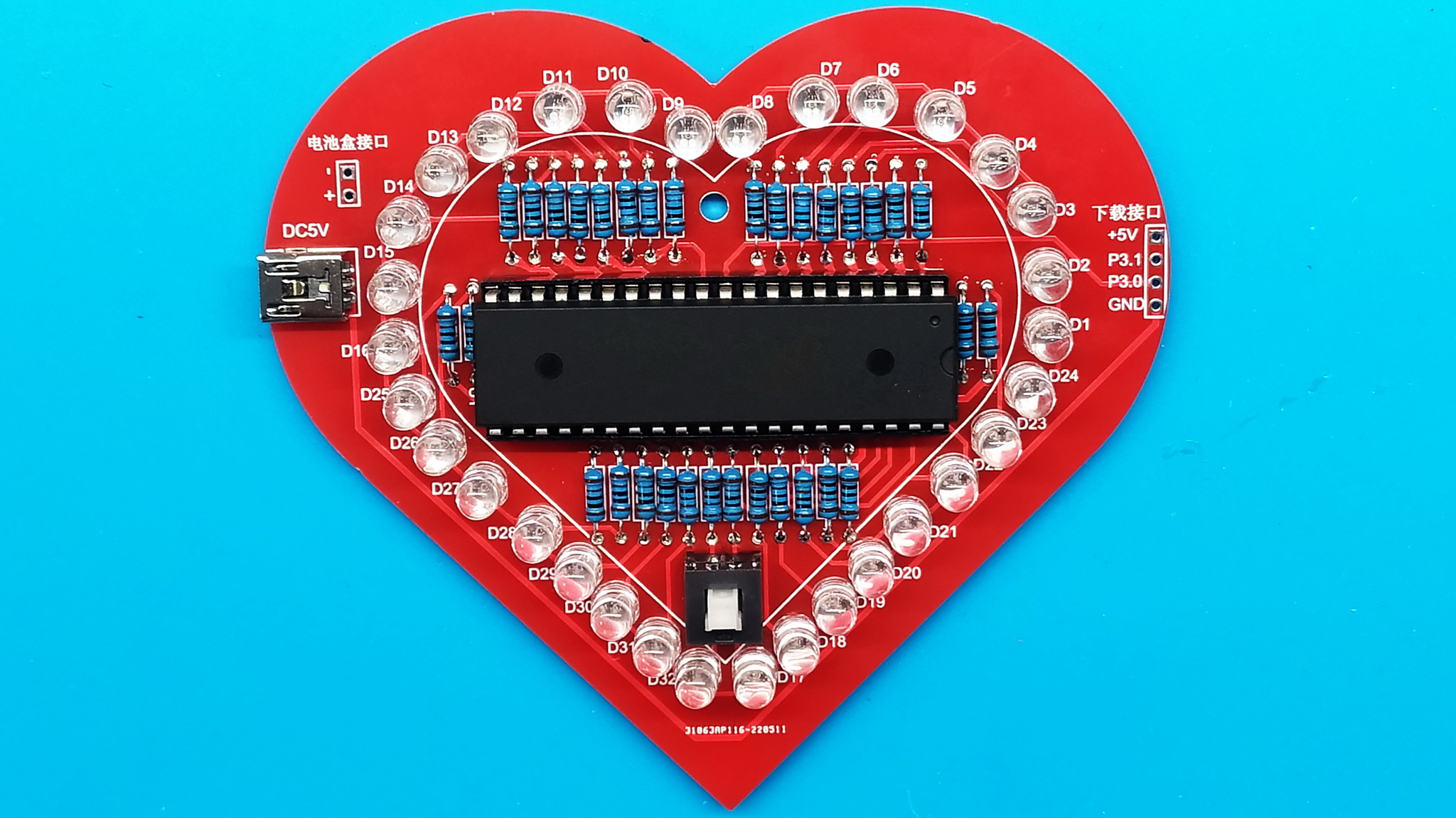

Шаг 7. Светодиоды
Наконец, припаиваем 32 светодиода.
Важно
Не забываем про полярность. Длинная ножка — это анод, он же плюс. Короткая — катод.
Готово! Теперь можно включить питание, нажать на кнопку и наблюдать, как плата начинает проигрывать яркие анимации.
