DIY набор для пайки — Звезда

Набор «Звезда» — это обучающий конструктор для тренировки навыков монтажа выводных компонентов. На печатной плате расположены 51 светодиод и микроконтроллер с 28 выводами — в общей сложности необходимо качественно припаять 165 контактных точек.

В рамках этой инструкции вы соберёте светодиодную звезду на базе микроконтроллера STC15F204EA. Прошивка уже залита на заводе, поэтому от вас требуется только аккуратно распаять все элементы, подать питание — и звезда оживёт.

Примечание

Этот набор рассчитан на тех, кто уже знаком с пайкой выводных элементов и готов к большому объёму однотипной работы. Все компоненты монтируются сквозным способом (THT) через отверстия в плате.

Подготовка к работе

Совет

Для сборки понадобится паяльник с тонким жалом, немного качественного припоя и флюс — жидкий или гелевый. Если чего-то не хватает, базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы и силиконовый термостойкий мат.

Состав набора

В комплект входят следующие компоненты:

  • печатная плата;

  • LED1..LED51 — светодиоды (51 шт.);

  • R1..R10 — резисторы 200 Ом;

  • U1 — DIP-сокет и микроконтроллер STC15F204EA;

  • SW1 — выключатель питания;

  • P1 — разъём питания Mini USB.

Сборка устройства

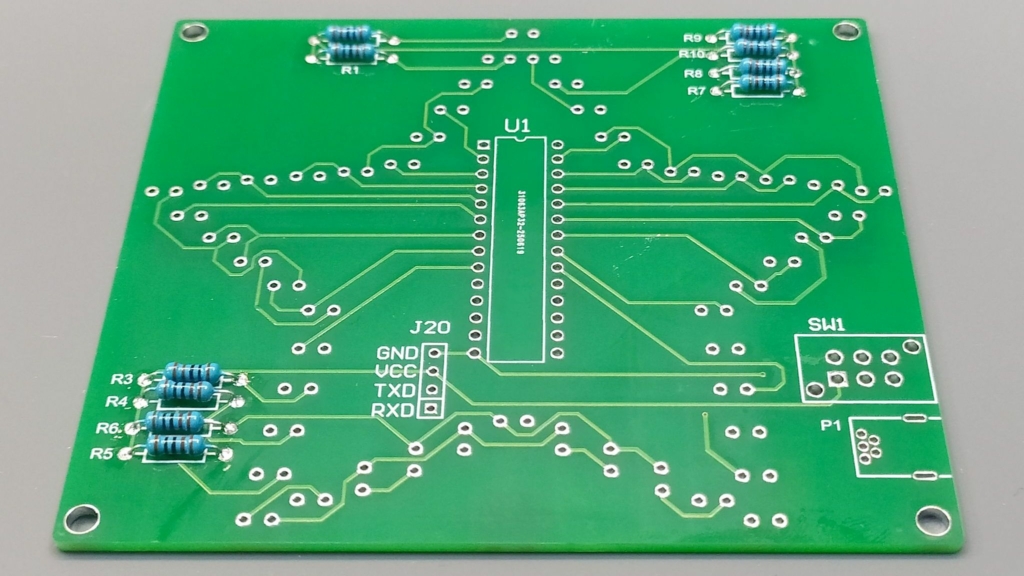

Шаг 1. Резисторы

Монтаж удобно начать с резисторов R1..R10 (200 Ом). У резисторов нет полярности, поэтому их можно ставить любой стороной — главное, чтобы корпус плотно прилегал к плате.

DIY набор для пайки Звезда — установка резисторов

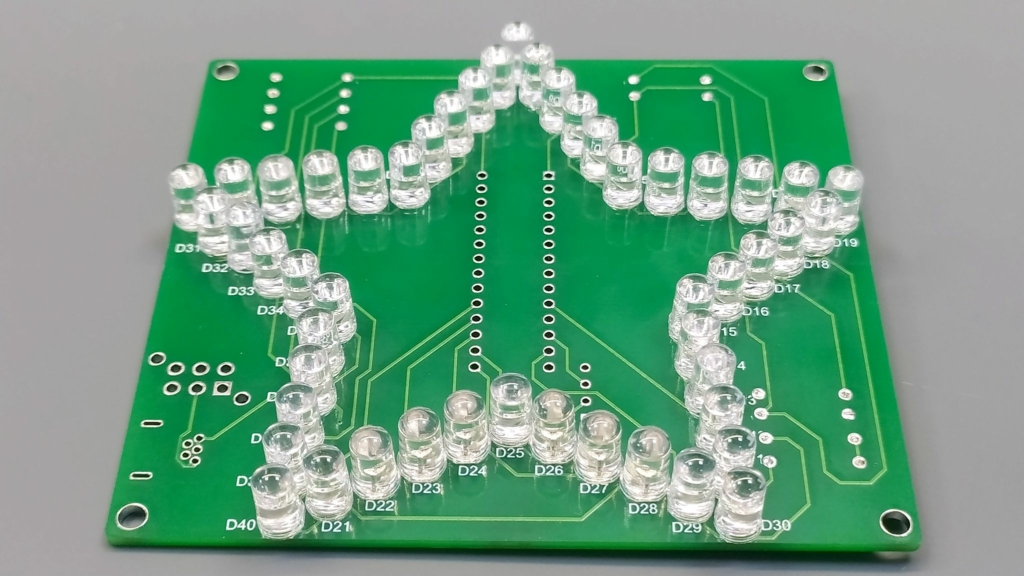

Шаг 2. Светодиоды

Это самый длительный этап сборки — установка и пайка 51 светодиода. Будьте внимательны к полярности: длинная ножка (анод) и короткая (катод) должны соответствовать обозначениям на плате.

Важно

У светодиодов есть полярность. Перед пайкой убедитесь, что длинный вывод установлен в отверстие, отмеченное как анод (+), а короткий — в катод (-). Перевёрнутые светодиоды светиться не будут.

DIY набор для пайки Звезда — пайка светодиодов

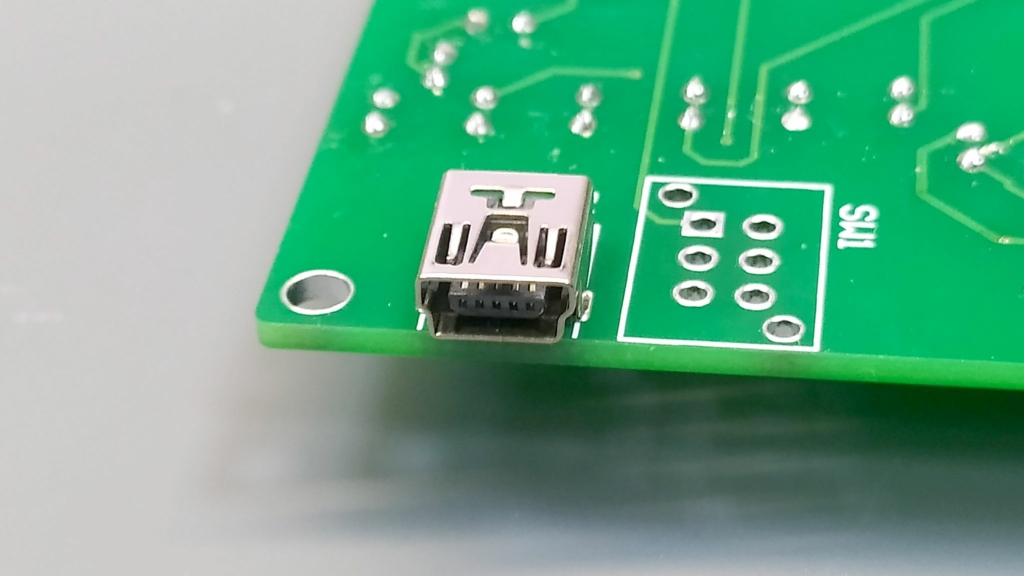

Шаг 3. Разъём питания

Далее устанавливается разъём питания — это стандартный коннектор Mini USB. Его крупные металлические лапки корпуса требуют более продолжительного прогрева паяльником, чем тонкие выводы остальных компонентов.

DIY набор для пайки Звезда — установка разъёма питания

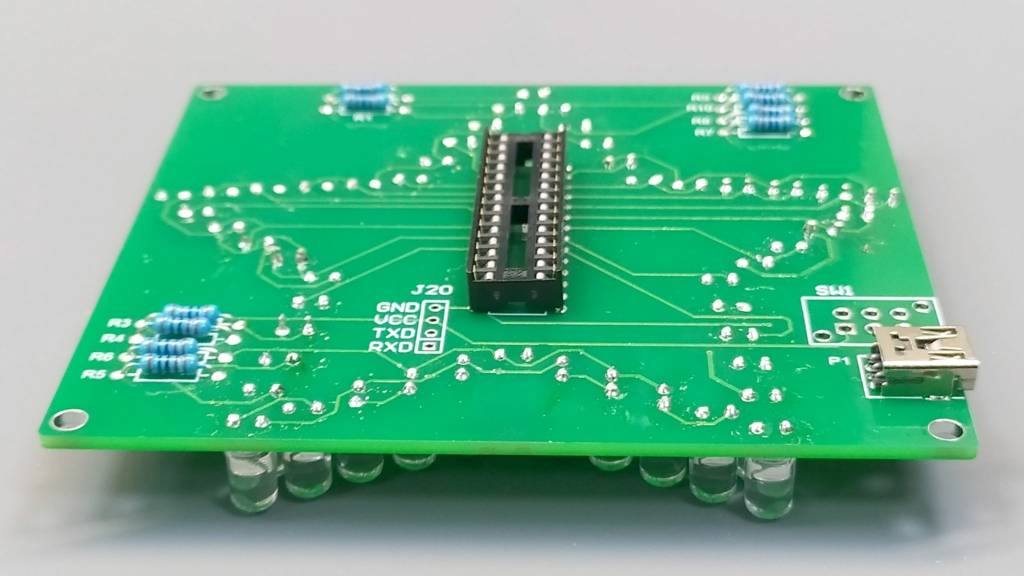

Шаг 4. Сокет микросхемы

Теперь предстоит распаять ещё немало контактов — устанавливается DIP-сокет под микроконтроллер.

Предупреждение

Сокет нужно располагать так, чтобы выемка-ключ на одном из его торцов совпадала с выемкой на маркировке посадочного места на плате. Это критически важно для последующей правильной установки микросхемы. Каждый из 28 выводов следует тщательно пропаять.

DIY набор для пайки Звезда — установка сокета микроконтроллера

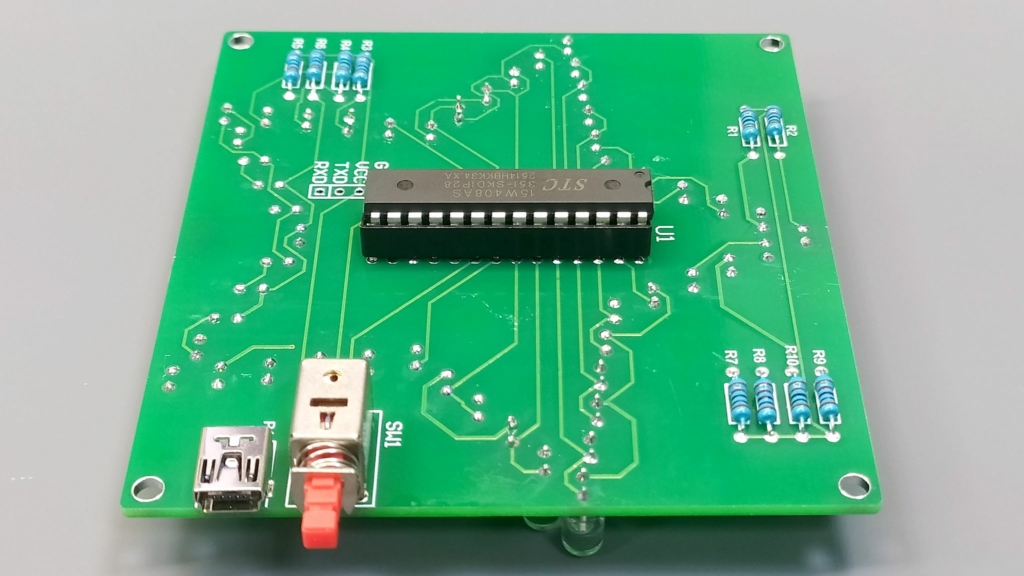

Шаг 5. Выключатель и микросхема

Затем припаивается выключатель SW1. Его выводы тоже массивные — прогревайте их дольше, как и контакты разъёма питания.

После пайки выключателя в сокет аккуратно вставляется микроконтроллер. Ключ-выемка на корпусе микросхемы должен совпадать с выемкой на сокете.

Подсказка

Перед установкой микроконтроллера в сокет, осторожно подогните его выводы — слегка прижмите ряды ножек к плоской поверхности, чтобы они стали параллельны друг другу. Это упростит посадку.

DIY набор для пайки Звезда — выключатель и микроконтроллер

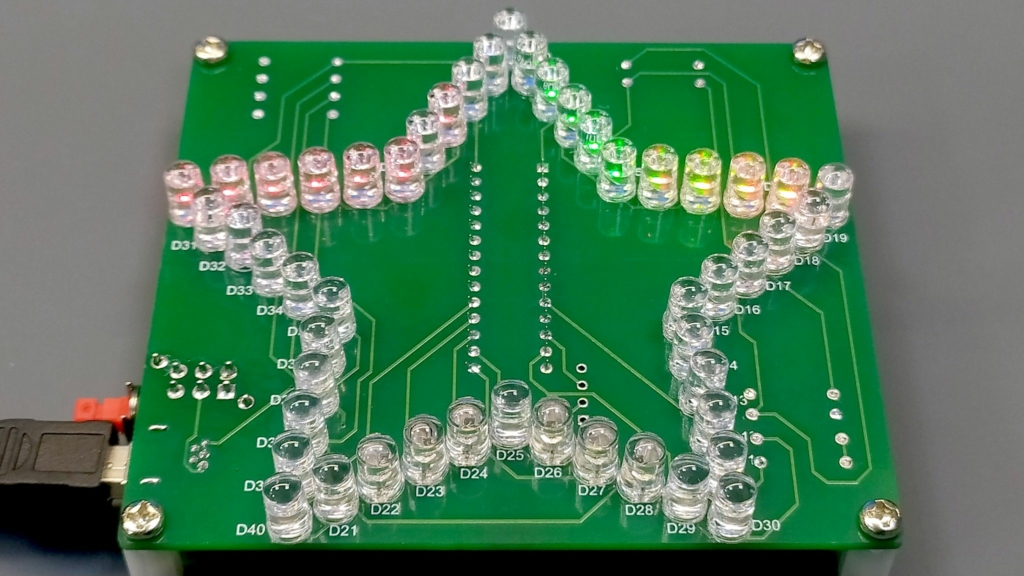

Шаг 6. Подача питания

Сборка завершена! Теперь достаточно подключить к разъёму питания обычный кабель Mini USB — и звезда засияет.

DIY набор для пайки Звезда — готовое устройство

Совет

Если светодиоды не загорелись, проверьте: положение микросхемы в сокете (выемка-ключ), полярность светодиодов и качество пропайки в местах с массивными контактами (разъём питания, выключатель). Часто проблема — в одной непропаянной точке.
