DIY набор для пайки — Гексалайт
В мире бесконечное множество всяких кулонов и аксессуаров, но большинство из них довольно скучны и однообразны… Но светящиеся штуки — это всегда круто. А светящиеся штуки сделанные своими руками и паяльником — это круто вдвойне! И в глазах непосвященных выглядит как страшное инженерное колдунство.
И сегодня я покажу вам как собрать такую красоту из набора «Гексалайт» от AlashEd!
Набор предназначен для тех, кто уже умеет паять выводные элементы и готов перейти на следующий уровень. Компоненты устанавливаются поверхностным монтажом на печатную плату.
Совет
Перед началом сборки рекомендуем ознакомиться с советами по пайке SMD-радиодеталей.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это у нас в магазине AlashEd:
Примечание
Что понадобится:
DIY набор для пайки — Гексалайт, 32 точки
Флюс ЛТИ-120, флакон с кистью 22 мл
Припой Sn63Pb37 63/37, 0.5 мм, 100 г, с флюсом 2.2%
Губка для чистки жала паяльника в боксе
Бокорезы 120 мм
Силиконовый термостойкий мат 300x400 с отсеками
Ещё наборы!
В AlashEd есть ещё много интересных наборов, которые помогут освоиться в мире электроники:
Совет
Другие DIY-наборы для пайки:
DIY набор для пайки — Вихрь, 38 точек
DIY набор для пайки — Жук-Виброид, 21 точка
DIY набор для пайки — Космос, 40 точек
DIY набор для пайки — Луна и Звезда, 28 точек
DIY набор для пайки — Импульс 1, 22 точки
DIY набор для пайки — Импульс 2, 22 точки
DIY набор для пайки — Техно-Улей, 32 точки
DIY набор для пайки — Электрофонарь, 11 точек
DIY набор для пайки — Элита, 40 точек
DIY набор для пайки — Счётчик упорства, 264 точки
Состав набора

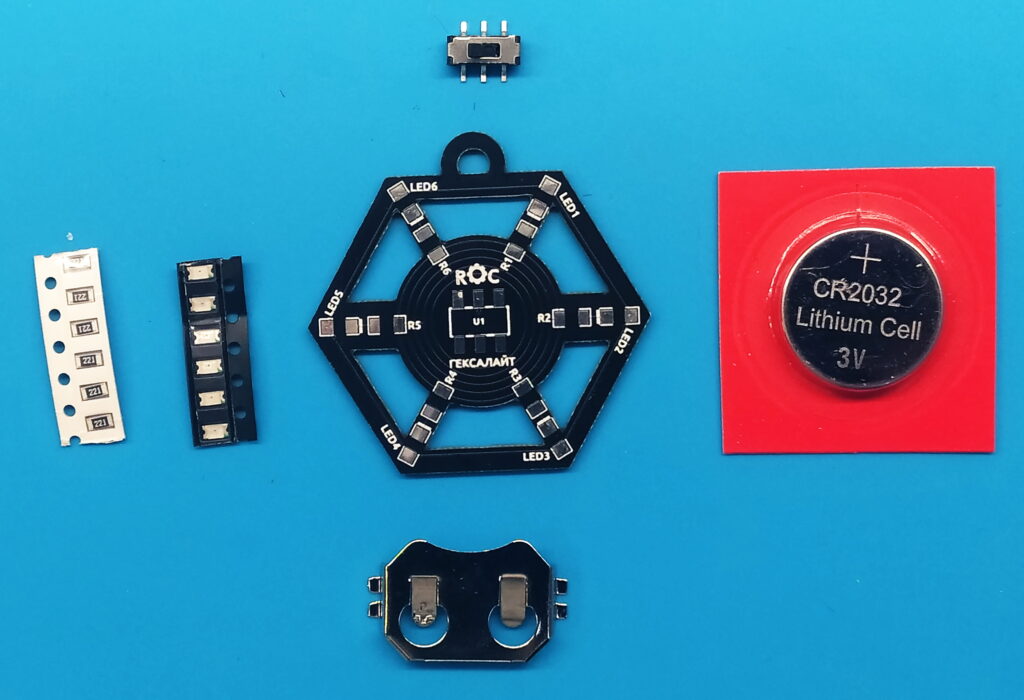

Набор состоит из минимального количества элементов и рассчитан на тех кто только начинает изучать для себя SMD пайку. В комплект мы положили следующее:
печатная плата;
R1..R6 — резисторы 1206, 220 Ом;
LED1..LED6 — светодиоды 1206;
U1 — выключатель;
батарейка CR2032, 3 Вольта.
Сборка

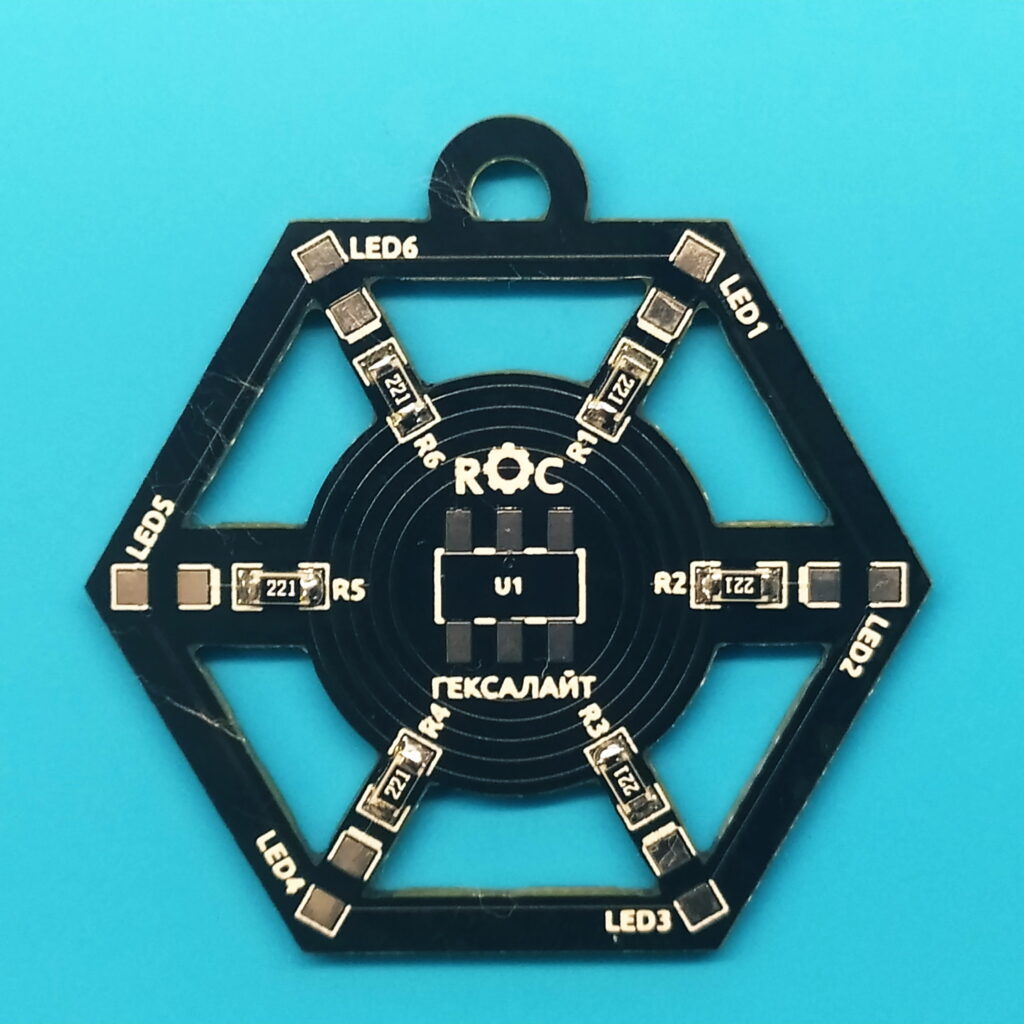

Начинаем сборку кулона с припаивания резисторов. Предназначены для ограничения тока подаваемого на светодиоды чтобы они светили долго, а не перегорели за минуты.
Резисторы не имеют полярности, так что не имеет значения какой стороной их припаивать. Главное чтобы в итоге они оказались на на посадочных местах подписанных R1-R6.

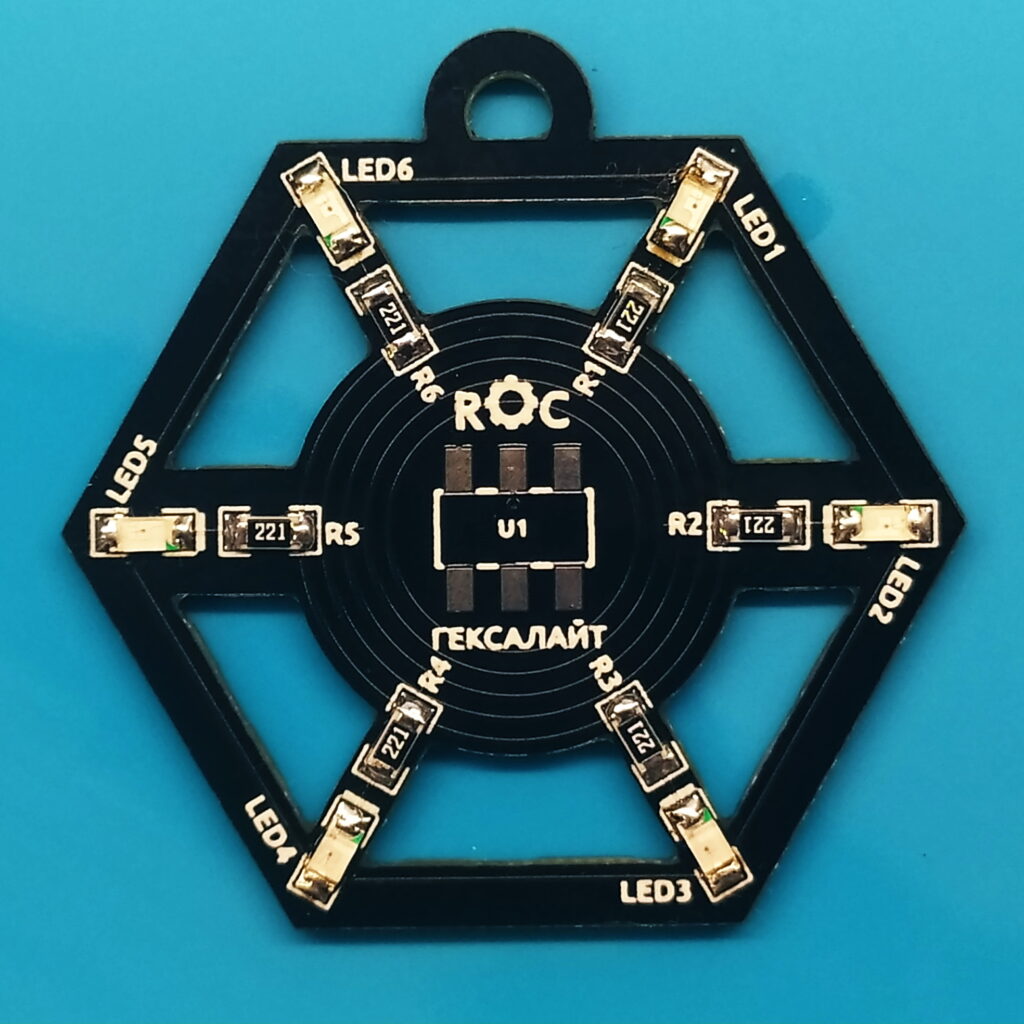

Далее припаиваем светодиоды.
Предупреждение
Светодиоды имеют полярность, будьте внимательны! На каждом светодиоде есть зеленая метка с одной стороны. Светодиод должен располагаться этой меткой к центру платы.

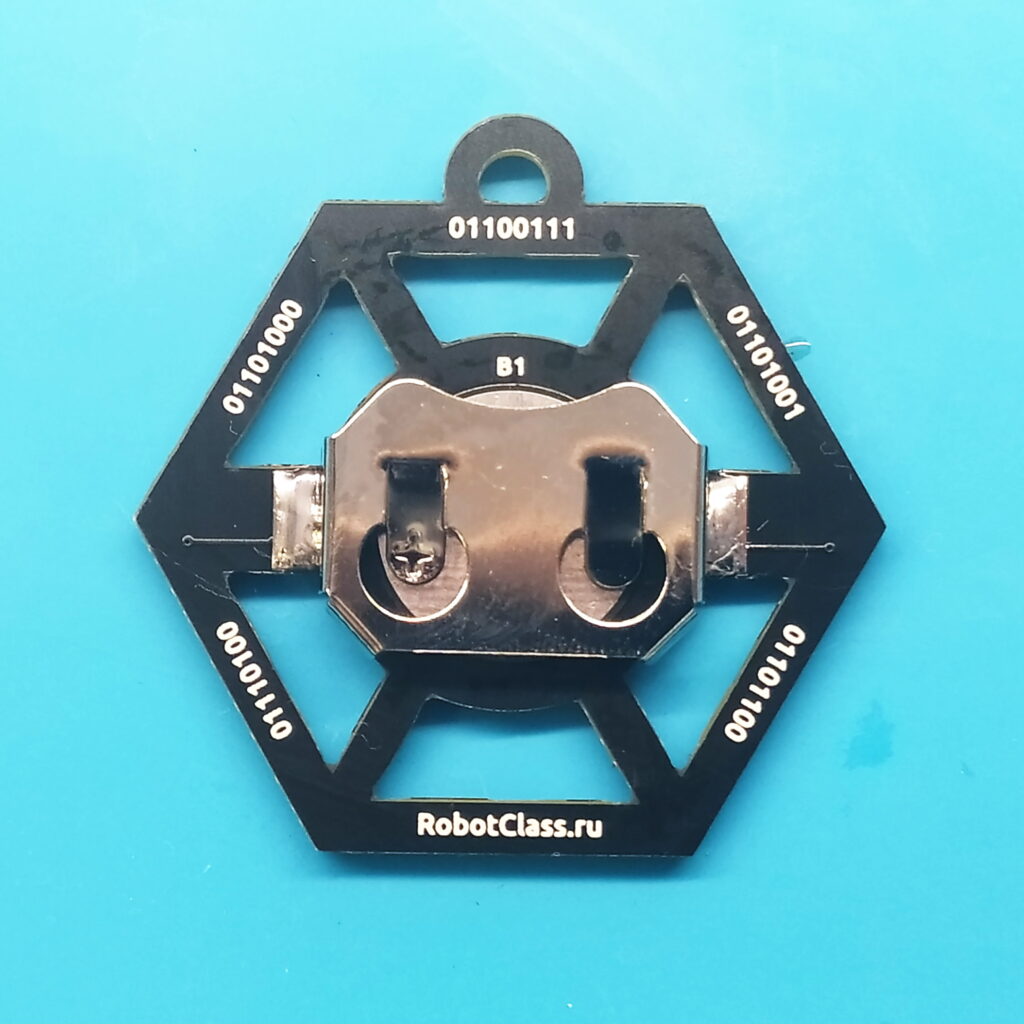

Все зеленые метки к центру, все светодиоды на своих местах. Теперь переворачиваем плату и припаиваем батарейный отсек.
Подсказка
Для удобства рекомендуем сначала залудить одну из боковых прямоугольных площадок, нанести на нее флюс и приложить ножку батарейного отсека. Затем нажать жалом паяльника и ножка утонет в припое зафиксировав положение батарейного отсека.
При желании, можно снова нагреть припаянную ножку и точнее ее выровнять для придания кулону более аккуратного вида.

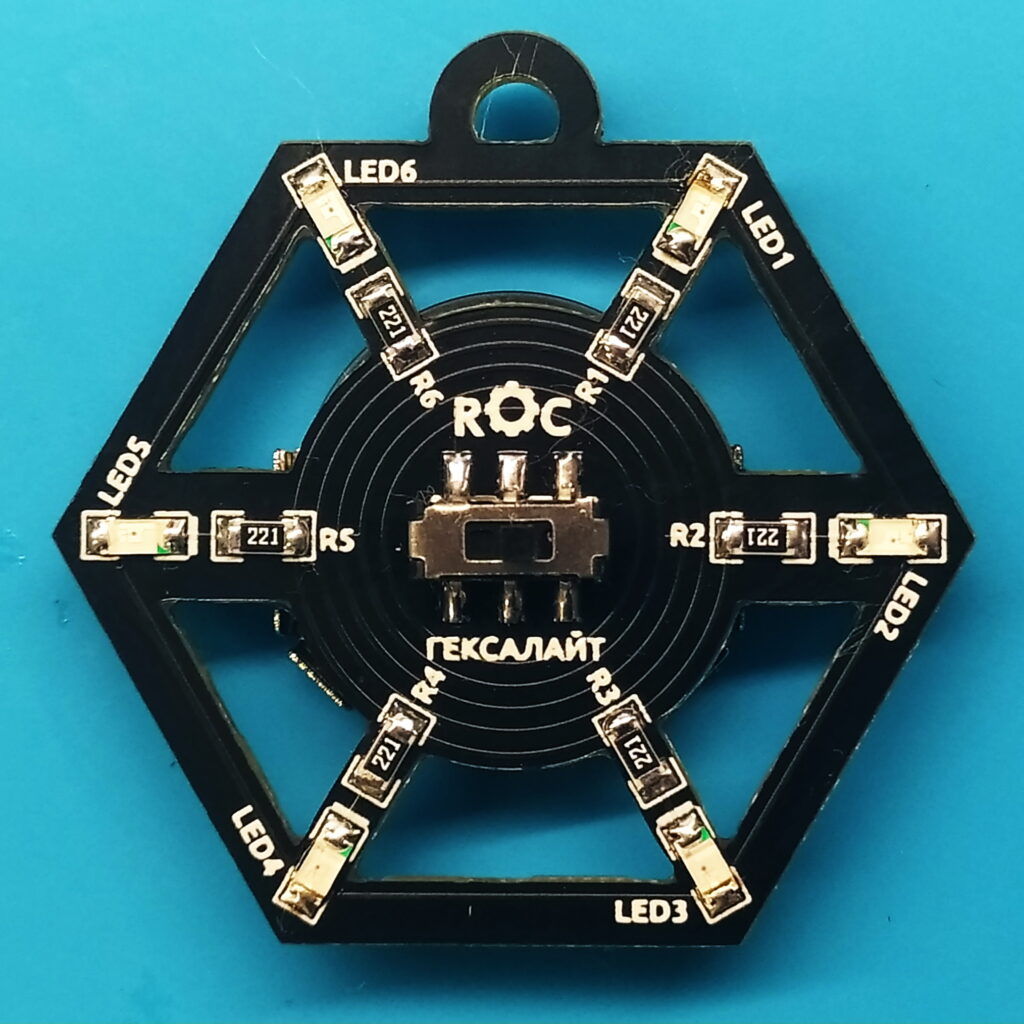

Теперь возвращаемся к лицевой стороне и припаиваем переключатель. На этом пайка завершена!
Важно

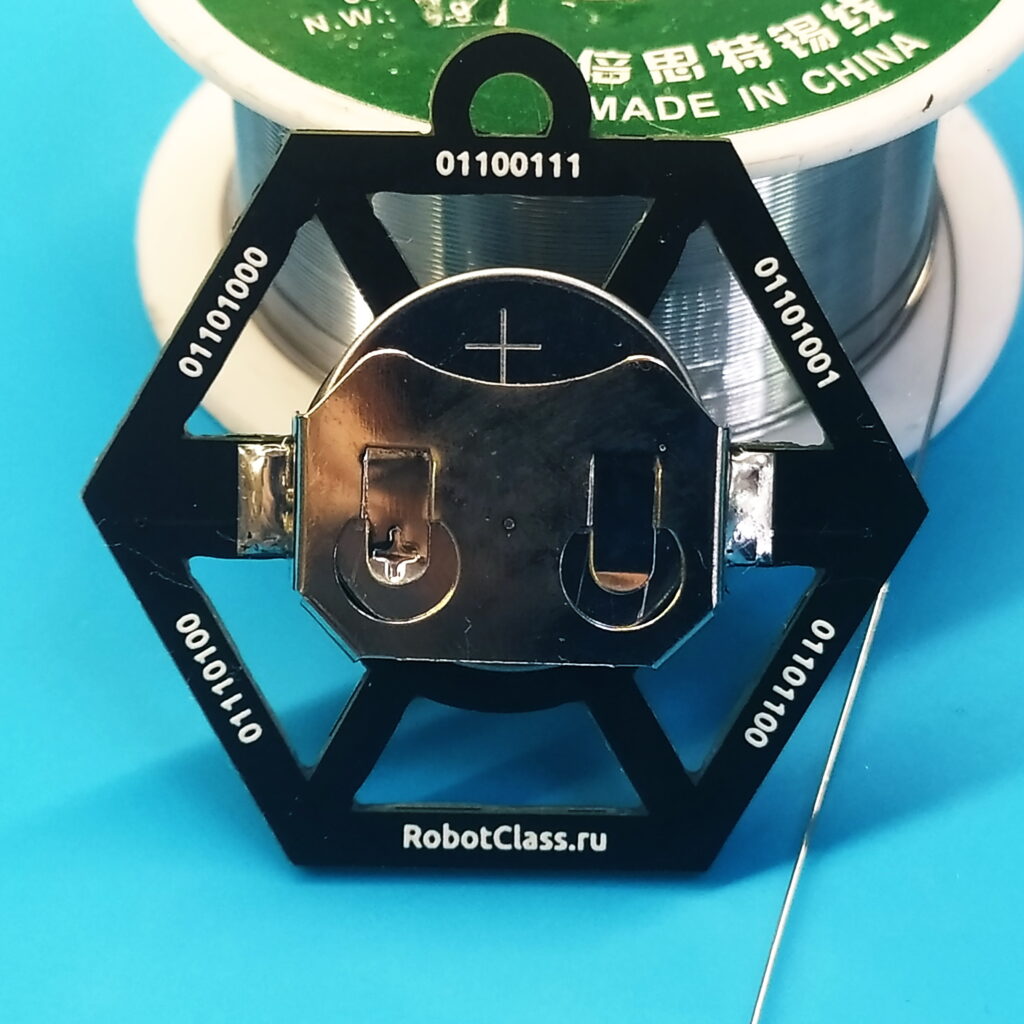

Вставляем батарейку. Плюсом к верхней стороне батарейного отсека. Могут потребоваться некоторые усилия, но так и должно быть чтобы батарейка встала надежно.
Двигаем рычажок переключателя и вуаля — кулон работает! Навык «SMD пайка» повышен.
