DIY набор для пайки — Часы AT89

Будильник — несомненно, очень полезное устройство, без которого среднестатистическому человеку очень сложно проснуться в нужное время. Ещё 20 лет назад и часы и будильник были отдельными устройствами, которые 90% своей «техножизни» стояли в одном месте и служили одной цели. В наше же время, функцию часов и будильника взял на себя смартфон.

В этой онлайн-инструкции мы будем собирать будильник на микроконтроллере AT89C2051. Он уже запрограммирован, поэтому нам нужно только правильно спаять все компоненты, подать питание и будильник заработает. В качестве индикаторов в данном устройстве применяются семисегментные светодиодные индикаторы.

Набор предназначен для тех, кто уже имеет опыт пайки выводных элементов и не боится сложностей. Компоненты устанавливаются сквозным монтажом на печатную плату.

Подготовка к работе

Для сборки устройства понадобится паяльник с тонким жалом, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это в магазине Alash Electronics: паяльные принадлежности, флюс ЛТИ-120, припой Sn63Pb37, губка для чистки жала, бокорезы и силиконовый термостойкий мат.

Состав набора

  • печатная плата;

  • C1, C2 — конденсатор 30 пФ;

  • C3, C6 — конденсатор 0,1 мкФ;

  • C5 — конденсатор 100 мкФ;

  • C4 — конденсатор 10 мкФ;

  • DW — стабилитрон 5V6;

  • D1, D2 — диод 1N5817;

  • VT1 — транзистор 2N5551;

  • VT2 — транзистор S8550;

  • R1..R5 — резистор 4,7 кОм;

  • R7 — резистор 1 кОм;

  • R6 — сбора резисторов 470 Ом;

  • J1 — разъём питания;

  • Y — кварцевый резонатор;

  • U1 — сокет и микроконтроллер AT89C2051;

  • BELL — зуммер;

  • DS — семисегментный индикатор;

  • S1, S2 — тактовые кнопки;

  • J1 — разъём питания.

Сборка устройства

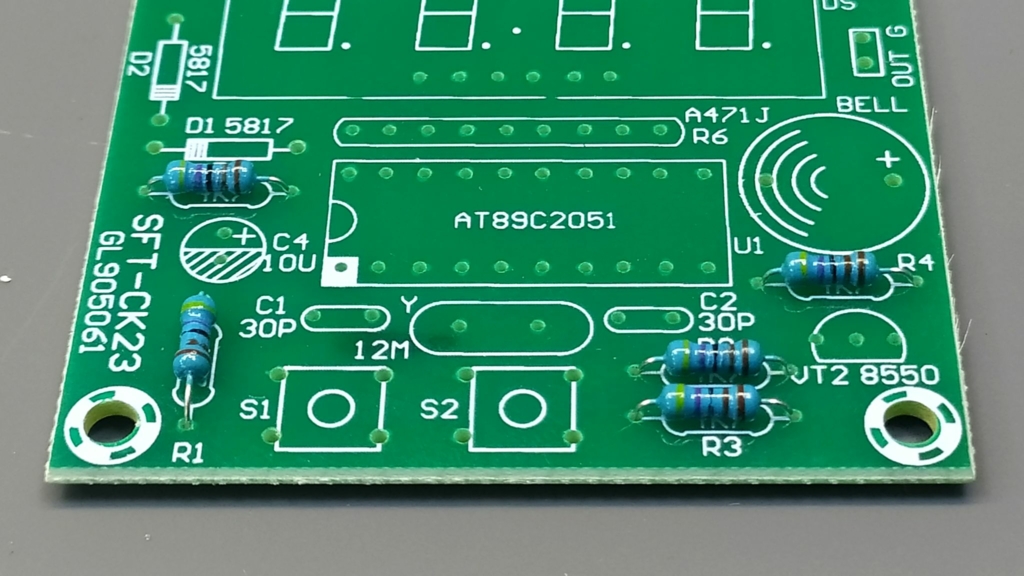

  1. Начинаем монтаж с установки резисторов R1..R5 на 4,7 кОм. У резисторов нет полярности, припаиваем их любой стороной.

Установка резисторов R1..R5

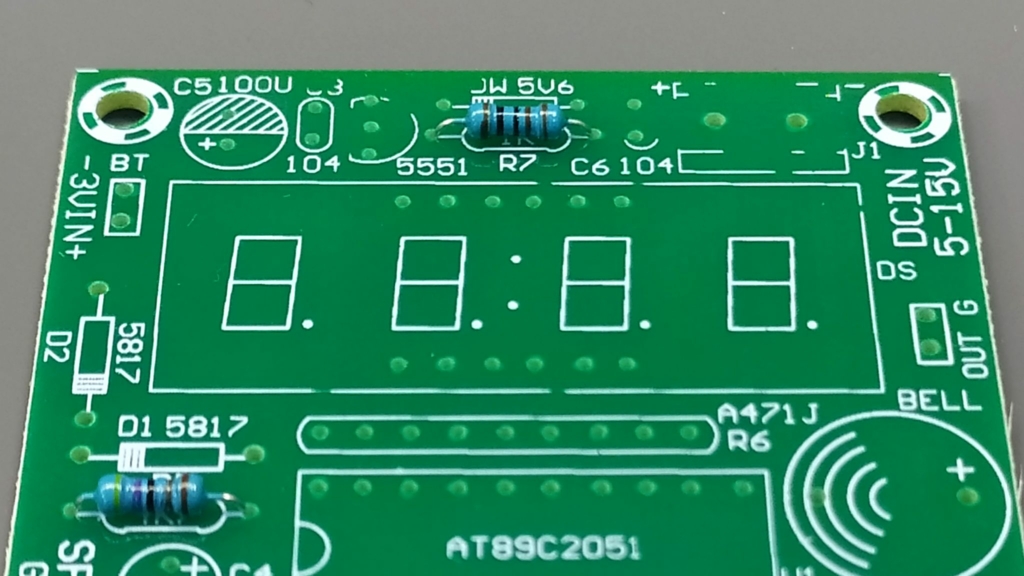

  1. Затем один единственный резистор R7 на 1 кОм.

Установка резистора R7

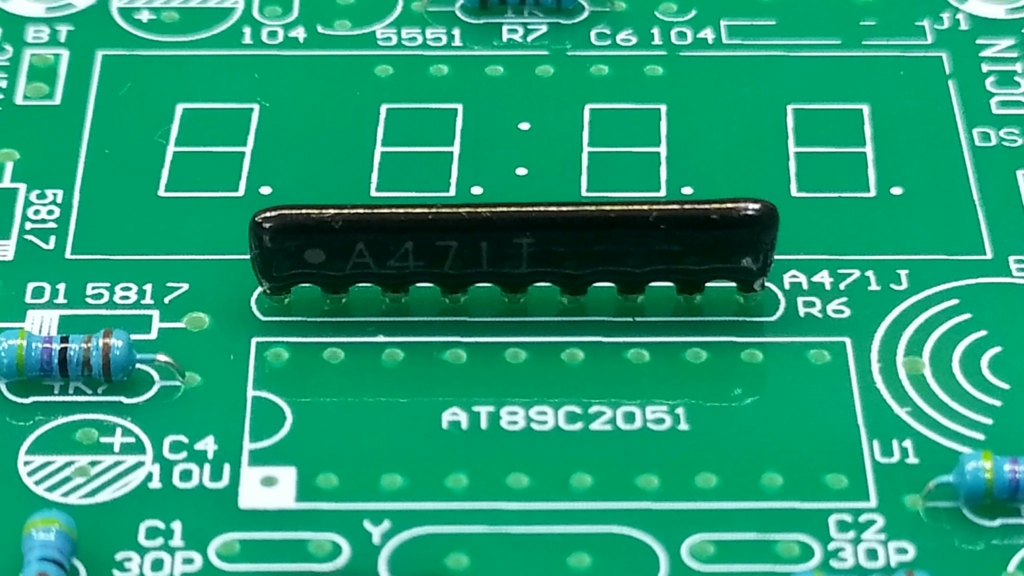

  1. Теперь резисторная сборка на R6 на 470 Ом. Эту сборку нужно ставить на плату именно так, как на фотографии!

Установка резисторной сборки R6

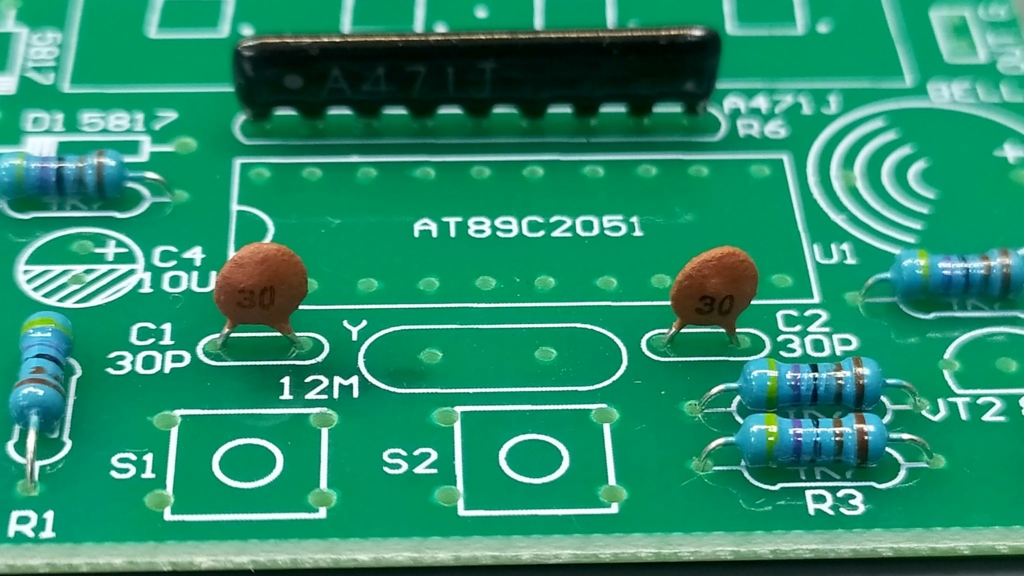

  1. Керамические конденсаторы на 30 пФ припаиваем на места C1 и C2. У них нет полярности.

Установка керамических конденсаторов C1, C2

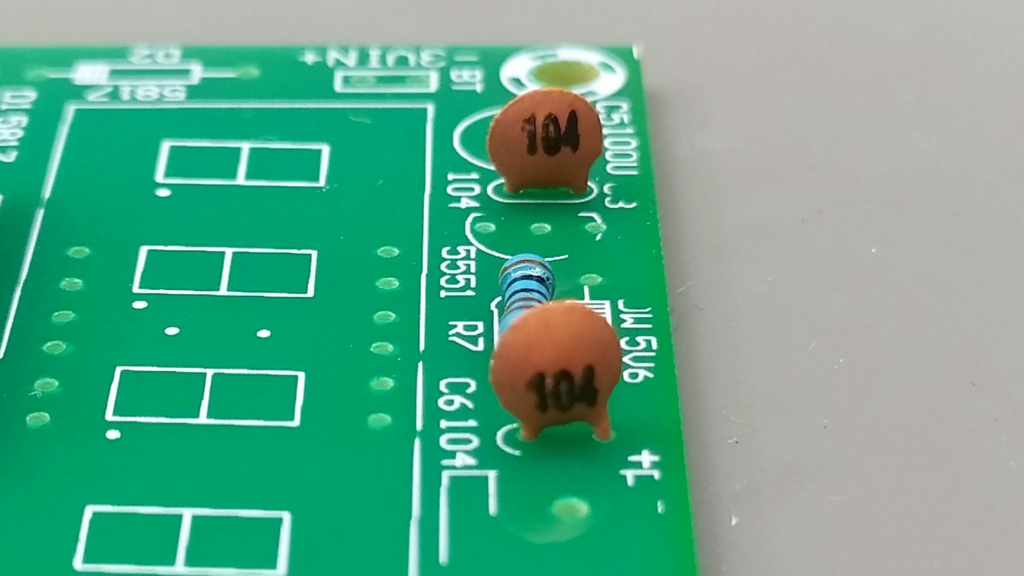

  1. Далее припаиваем конденсаторы C3, C6 на 0,1 мкФ.

Установка конденсаторов C3, C6

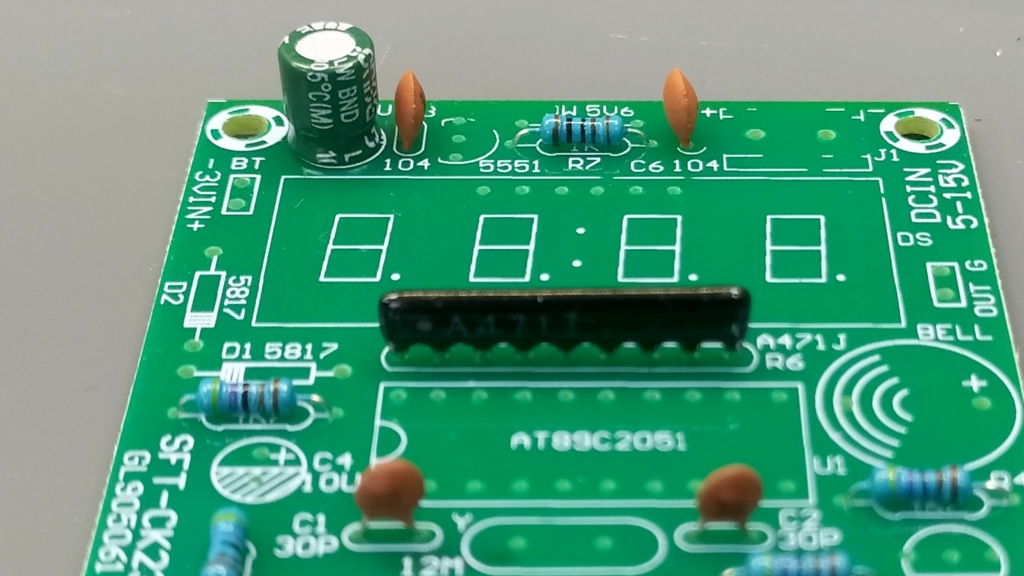

  1. Очередь электролитического конденсатора C5 на 100 мкФ. У него есть полярность, припаиваем его так, чтобы белая полоса на корпусе совпадала с белой штриховкой на посадочном месте.

Установка электролитического конденсатора C5

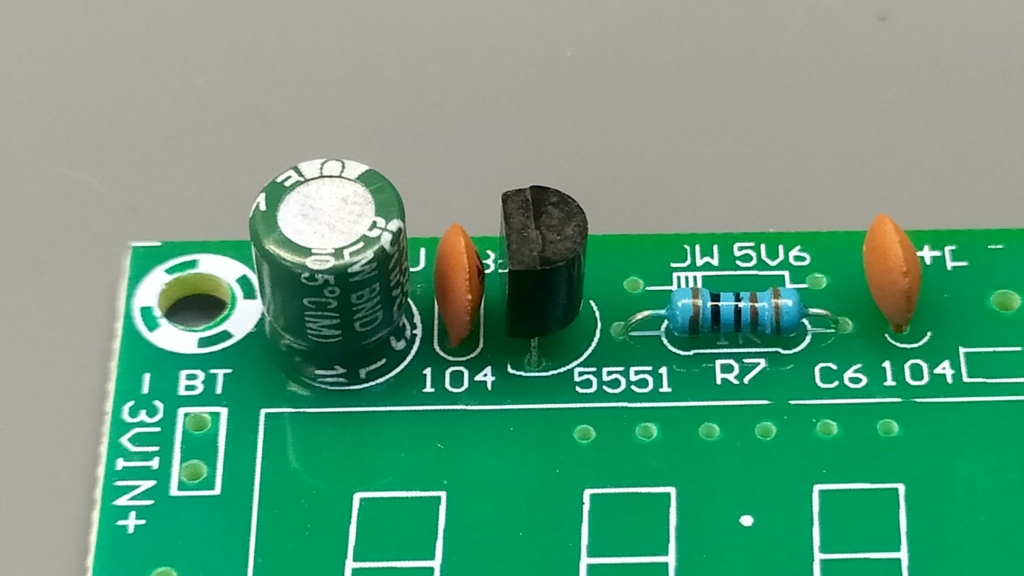

  1. Ставим транзисторы VT1 и VT2. Срез на корпусе транзистора должен совпадать со срезом на маркировке посадочного места.

Установка транзисторов VT1 и VT2

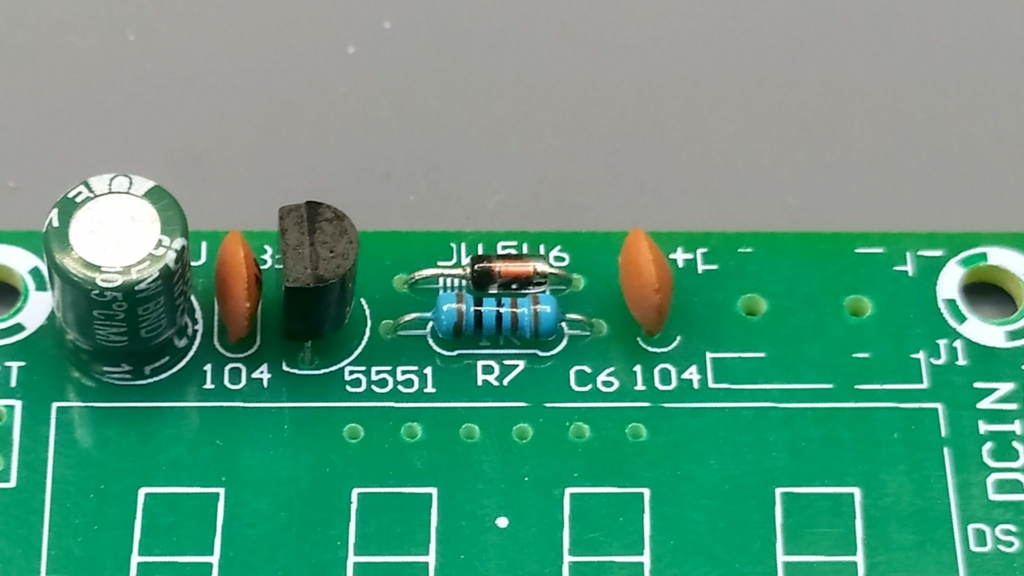

  1. Затем стабилитрон DW с напряжением 5,6 В. Чёрная полоска на стабилитроне должна совпадать с белой штриховкой на маркировке посадочного места.

Установка стабилитрона DW

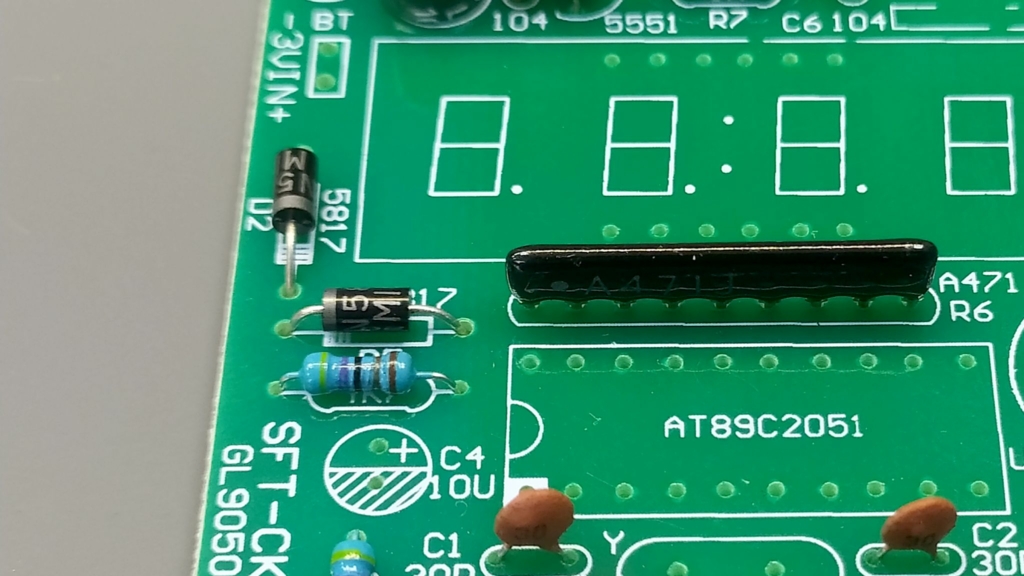

  1. Припаиваем диоды D1, D2. Они как и стабилитрон имеют полярность. Повнимательнее с ними!

Установка диодов D1, D2

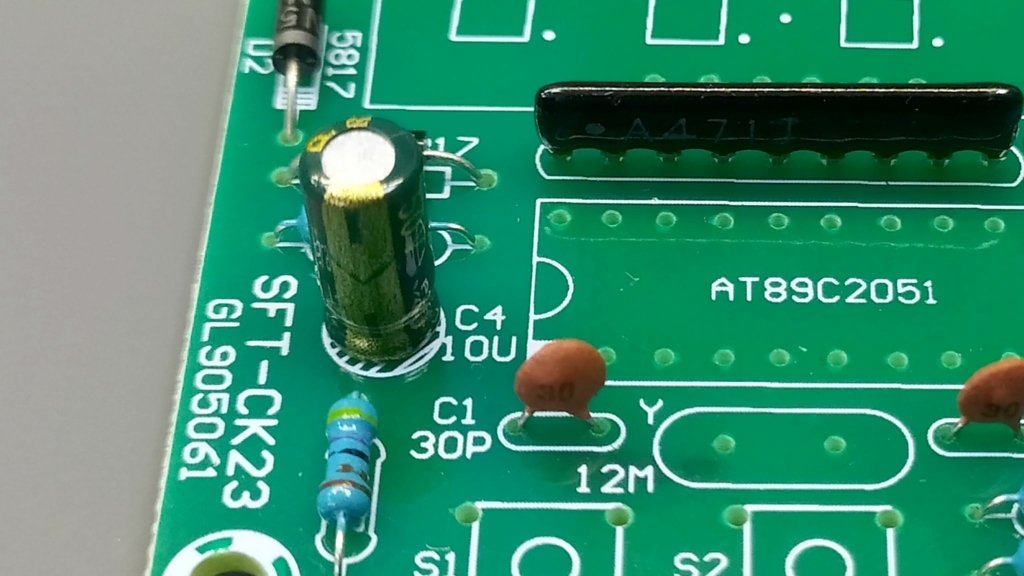

  1. Припаиваем электролитический конденсатор C4 на 10 мкФ. Как и у C5 у него есть полярность.

Установка конденсатора C4

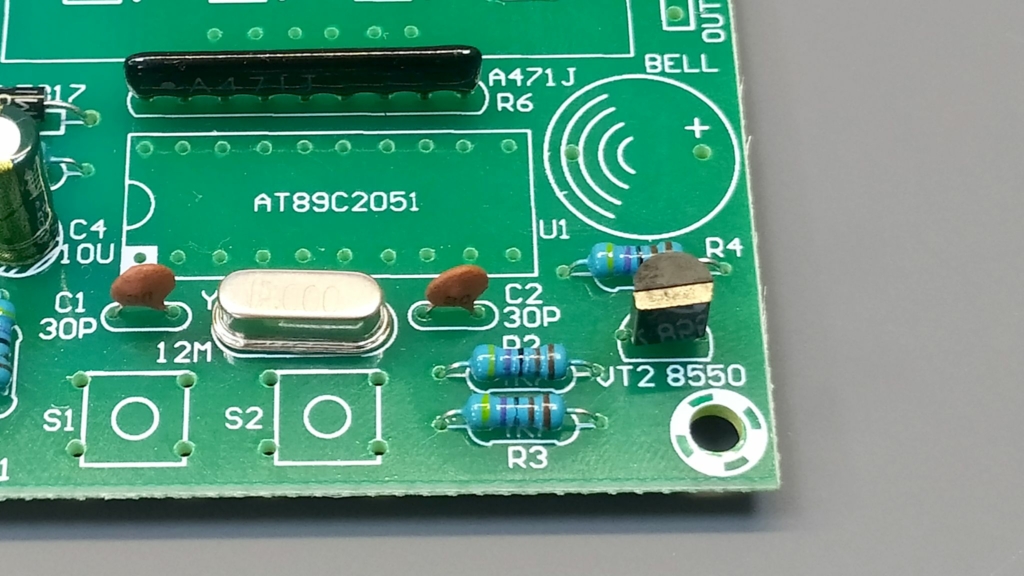

  1. Очередь транзистора кварцевого резонатора Y. У него нет полярности, так что припаиваем любой стороной.

Предупреждение

Под корпусом резонатора не должно остаться флюса, иначе его частота может немного измениться.

Установка кварцевого резонатора Y

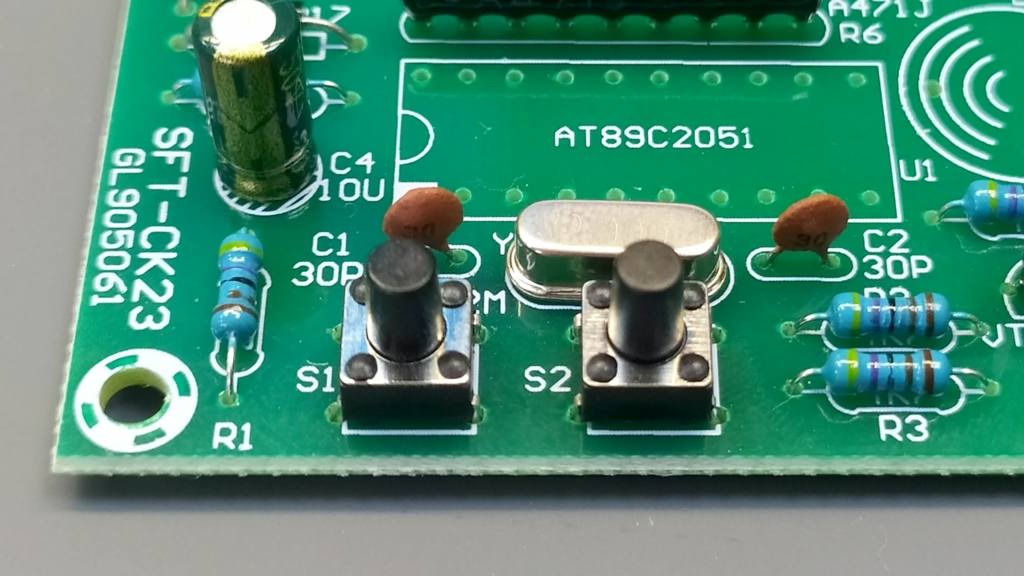

  1. Ставим две тактовые кнопки.

Установка тактовых кнопок S1, S2

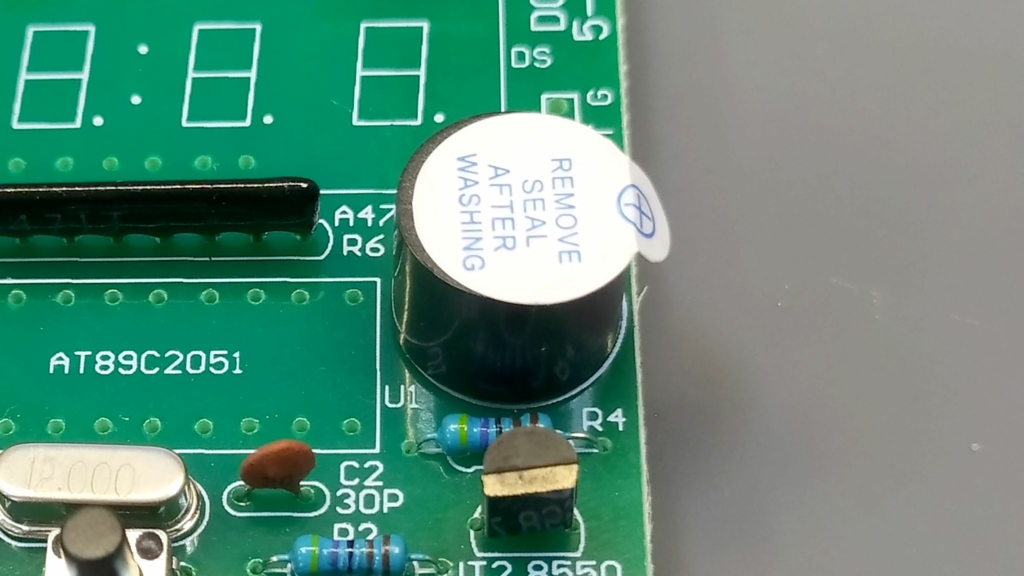

  1. Теперь очередь зуммера. У него есть полярность. Анод отмечен плюсиком на защитной наклейке, а также на самом корпусе устройства.

Припаиваем его так, чтобы плюс зуммера совпал с плюсом на плате.

Установка зуммера BELL

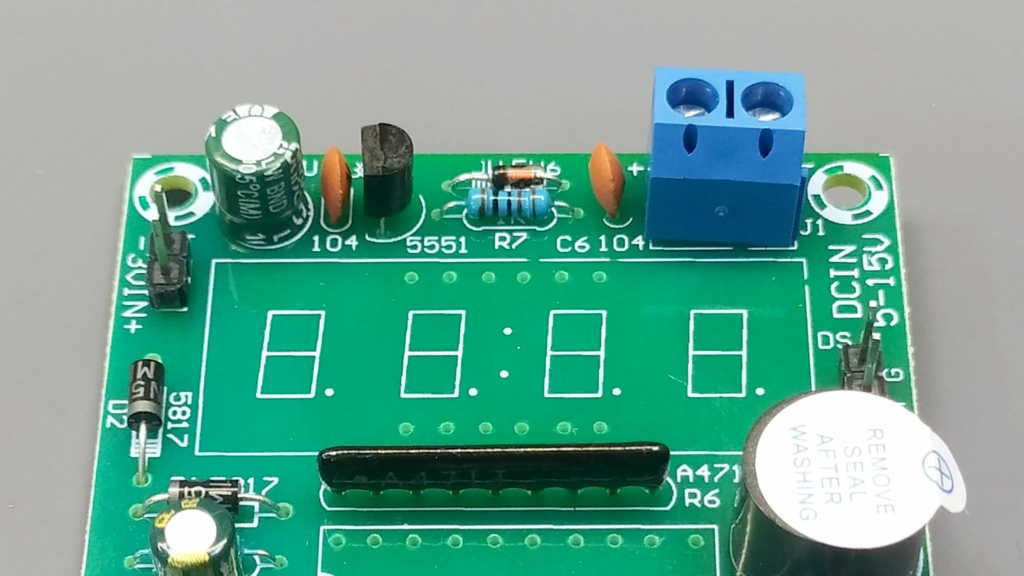

  1. Припаиваем разъём питания J1. Он достаточно массивный, так что следует хорошенько прогреть контакты на повышенной мощности паяльника.

Сразу же можем установить дополнительный разъём питание в виде двойного штыревого разъёма на место 3VIN.

Установка разъёма питания J1

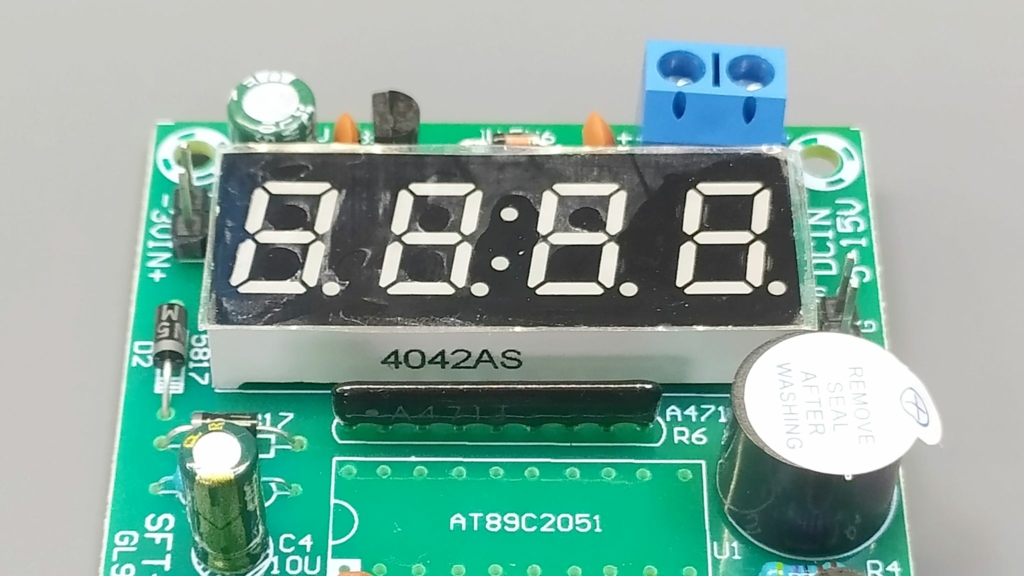

  1. Пришла очередь семисегментного индикатора DS. Припаиваем его точками к низу платы (к зуммеру).

Установка семисегментного индикатора DS

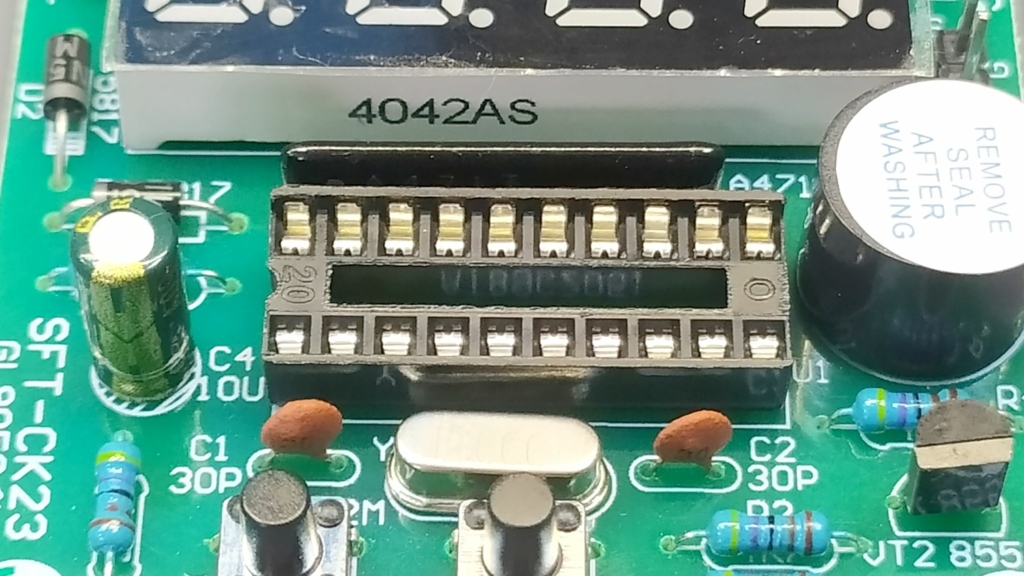

  1. И последний элемент — сокет для микроконтроллера на 20 ножек. Это самый сложный элемент.

Размещаем его так, чтобы выемка на торце совпадала с такой же выемкой на маркировке посадочного места. Тщательно пропаиваем каждую ножку!

Установка сокета микроконтроллера U1

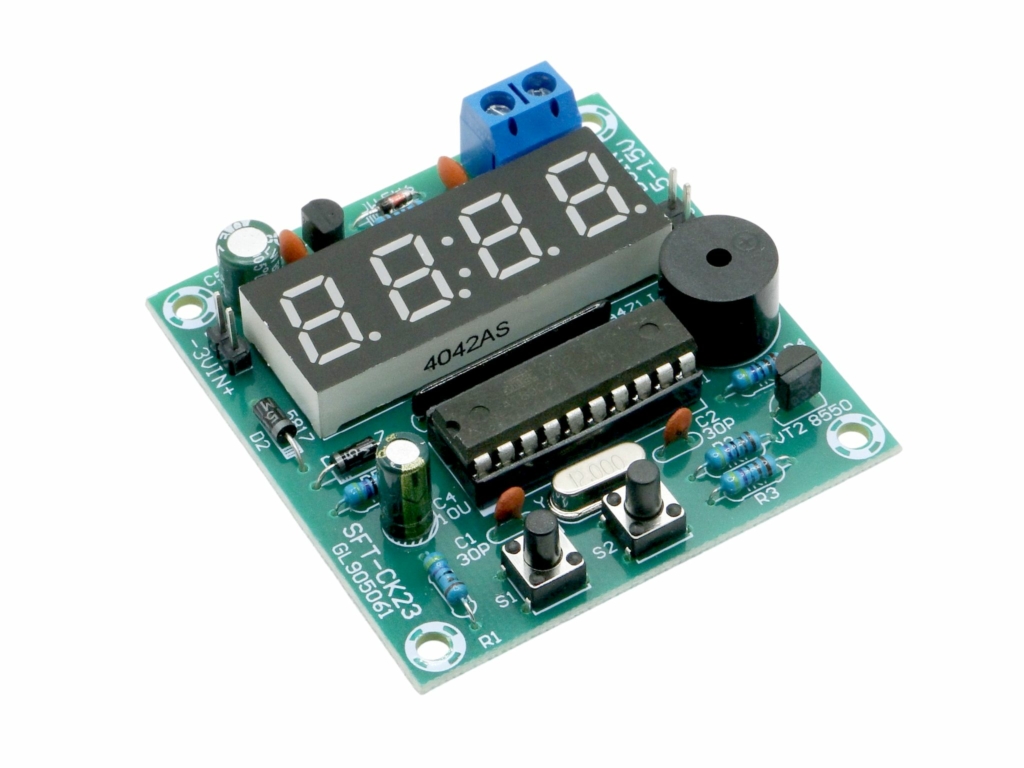

  1. Вставляем микросхему точно по такому же принципу — выемкой к выемке сокета. Подаём питание через разъём J1 и часы готовы!

DIY набор для пайки часы AT89

Инструкция

Важно

Напряжение питания: 5 В – 15 В. Соблюдайте полярность подключения. Имеется альтернативный вариант питания — 3 В, через вход 3VIN.

Примечание

При включении питания на дисплее отображается стартовое время 12:00. Оба будильника включены по умолчанию. Время первого будильника установлено на 06:00, второго — на 22:00.

Кнопка S2 переключает часы между разными режимами.

Настройка текущего времени

Находясь в режиме текущего времени, нажмите кнопку S2 и затем кнопку S1. Первая позиция начнёт мигать. Кнопкой S2 меняйте значение позиции, кнопкой S1 переключайте позицию. После настройки минут, часы перейдут в настройки секунд. Кнопкой S2 сбросьте секунды в нужный момент и нажмите S1 для выхода из режима настроек.

Настройка будильников

Находясь в режиме текущего времени, нажмите последовательно кнопку S2 пока не появится 06:00. Это время первого будильника.

Нажмите кнопку S1 и первая позиция начнёт мигать. Кнопкой S2 меняйте значение позиции, кнопкой S1 переключайте позицию. После настройки минут, нажмите ещё раз S1 и часы перейдут в режим включения/выключения будильника. Кнопкой S2 выберите, включить (зуммер пищит) его или выключить (зуммер молчит).

Нажатие кнопки S1 переведёт часы в режим настройки второго будильника. Он настраивается аналогичным образом.

Обратный отсчёт

Находясь в режиме текущего времени, нажмите последовательно кнопку S2 пока не появится 00:00. Это время обратного отсчёта: минуты и секунды.

Нажмите кнопку S1 и первая позиция начнёт мигать. Кнопкой S2 меняйте значение позиции, кнопкой S1 переключайте позицию. После настройки секунд, нажмите ещё раз S1 и обратный отсчёт начнётся. По завершении отсчёта включится зуммер.

Секундомер

Находясь в режиме текущего времени, нажмите последовательно кнопку S2 пока не появится второй режим с 00:00.

Нажмите кнопку S1 и секунды начнут отсчитываться. Нажмите S1 для паузы. Кнопка S2 выведет часы в режим текущего времени.

Счётчик

Находясь в режиме текущего времени, нажмите последовательно кнопку S2 пока не появится третий режим с 00:00.

Нажмите кнопку S1 и счётчик включится. При нажатии на кнопку S2 счётчик увеличится на единицу. Кнопка S1 выведет часы в режим текущего времени.

Почасовой сигнал

Находясь в режиме текущего времени, нажмите последовательно кнопку S2 пока не появится режим с 65:-0

Нажмите S1 и 0 начнёт мигать. С помощью S2 сигнал можно включить — 1 или выключить — 0. Повторное нажатие кнопка S1 вернёт часы в режим текущего времени.

Совет

При включенном сигнале, часы будут издавать сигнал каждый час в период с 7:00 до 22:00.

Коррекция часов

Находясь в режиме текущего времени, нажмите последовательно кнопку S2 пока не появится режим с 75:-5

Нажмите S1 и число 5 начнёт мигать. С помощью S2 число коррекции можно изменить от 0 (медленнее) до 9 (быстрее). Повторное нажатие кнопка S1 вернёт часы в режим текущего времени.
