DIY набор для пайки — Калькулятор

Калькулятор — это электронное устройство, которое знакомо каждому. Конечно, сегодня калькулятор — это просто программа на смартфоне. Но совсем недавно, задача складывать, вычитать, брать квадратный корень и даже рассчитывать значения тригонометрических функций ложилась на плечи отдельного устройства, который назывался калькулятором.

В этой инструкции мы спаяем простой калькулятор, который умеет производить четыре арифметические операции: складывать, вычитать, делить и умножать.

Набор предназначен для тех, кто уже познакомился с пайкой и готов перейти на следующий уровень. Компоненты устанавливаются сквозным монтажом на печатную плату.

Выводные элементы

Радиодеталь называют выводной если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.

На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD элементов — это компактнее и дешевле в масштабах промышленного производства.

Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками или отверстиями под них.

Совет

Сквозной монтаж отлично подходит для получения навыков пайки. Перед тем, как переходить к более сложным платам с SMD радиодеталями, следует обязательно научиться паять выводные платы!

В этой инструкции мы покажем как собрать калькулятор, схема которого состоит исключительно из выводных деталей.

Подготовка к работе

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Для проверки номиналов резисторов подойдёт самый простой мультиметр.

Примечание

Необходимые инструменты и расходные материалы для сборки:

  • паяльник;

  • припой;

  • флюс (жидкий или гелевый);

  • мультиметр;

  • бокорезы;

  • губка для чистки жала;

  • силиконовый термостойкий мат.

Состав набора

Примечание

В комплект DIY-набора входят следующие компоненты:

  • печатная плата — 1 шт;

  • разъём Micro-USB (P1) — 1 шт;

  • конденсатор керамический, (105) 1 мкФ (C1) — 1 шт;

  • держатель батарейки CR2032 (BT1) — 1 шт;

  • индикатор семисегментный, 3 цифры, с точкой (P4, P5) — 2 шт;

  • гнездо (сокет) под микроконтроллер (U1) — 1 шт;

  • микроконтроллер (U1) — 1 шт;

  • кнопка тактовая 12×12 (KEY1–KEY17) — 17 шт;

  • колпачок тактовой кнопки — 17 шт;

  • комплект деталей корпуса — 1 шт;

  • комплект крепежа — 1 шт;

  • элемент питания CR2032 — 1 шт.

Набор для пайки Калькулятор

Сборка

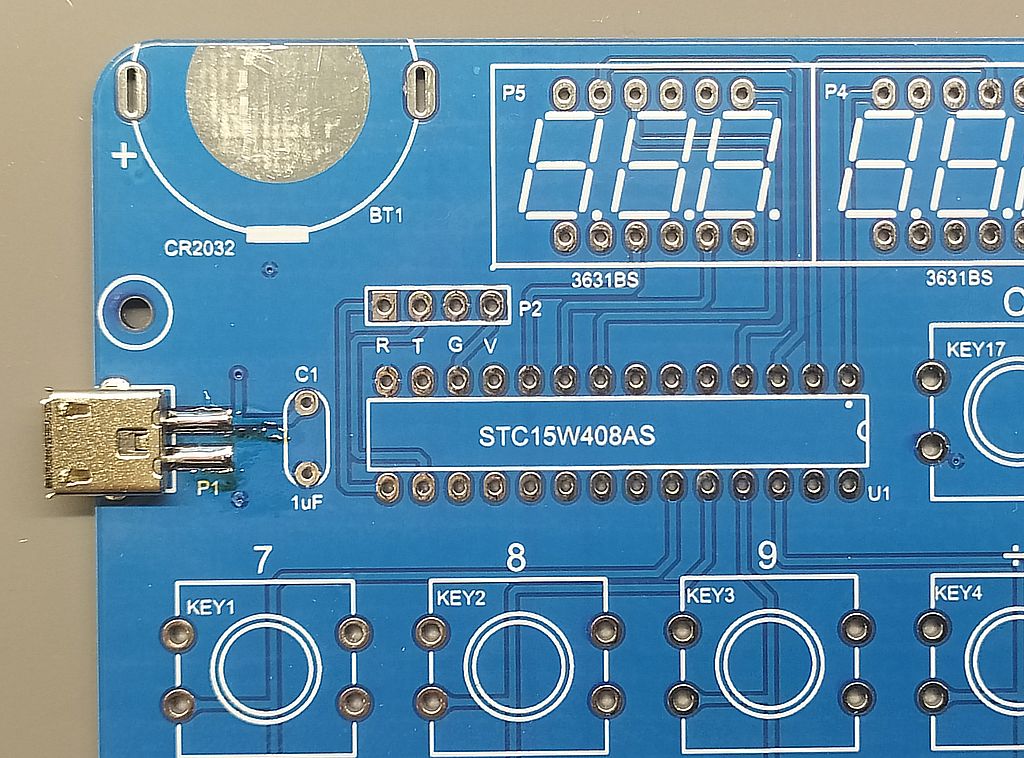

Начнём с установки USB разъёма. Важно припаять не только два контакта питания, но и корпус разъёма.

Важно

Следует хорошенько прогреть паяльником места пайки, так как корпус разъёма отводит много тепла.

Пайка USB разъёма

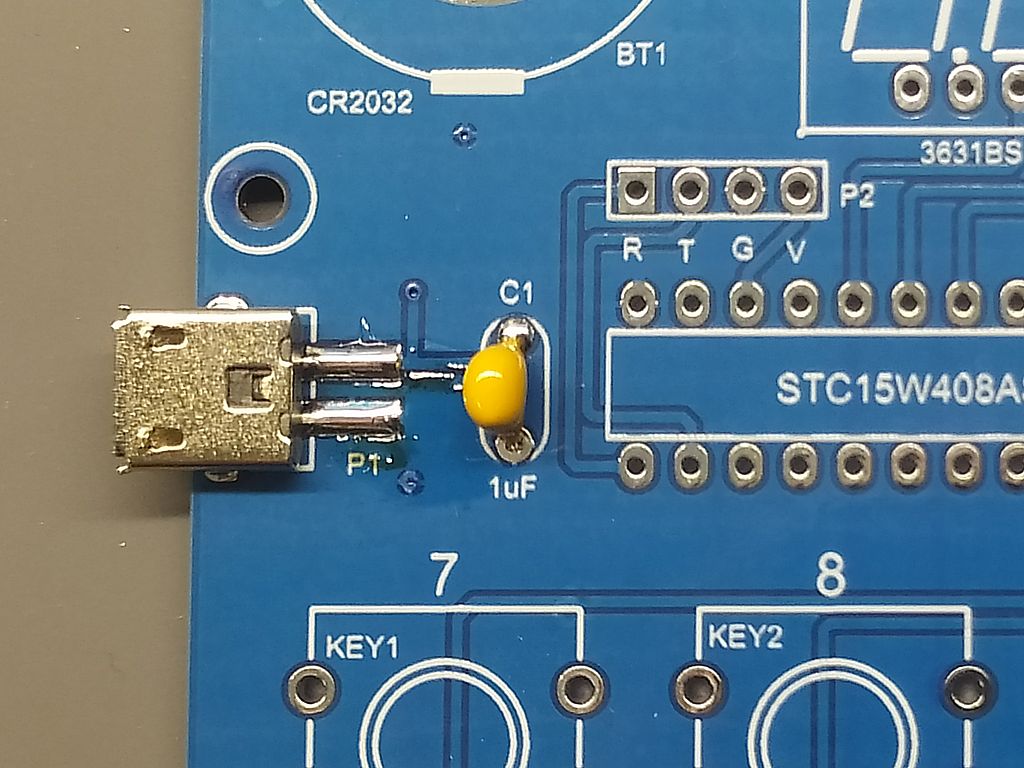

Следующий шаг — пайка одного керамического конденсатора C1. У него нет полярности, вставляем его любой стороной.

Пайка керамического конденсатора C1

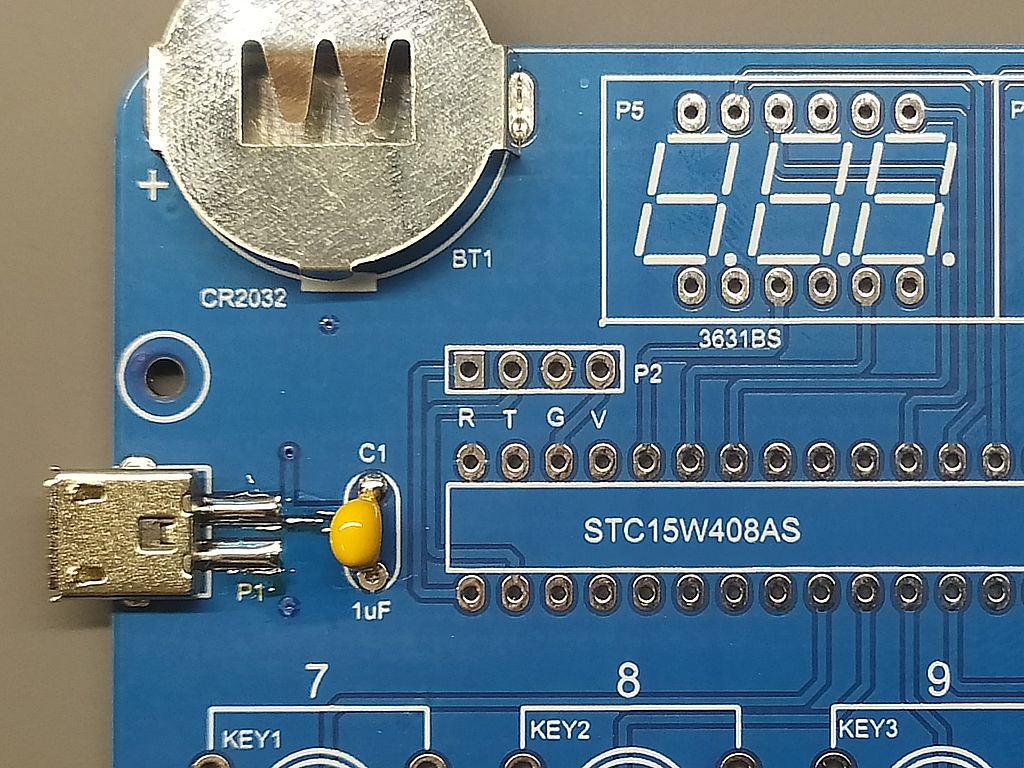

Сверху платы разместим держатель батарейки BT1. Как и в случае с USB разъёмом, следует прогреть места пайки больше обычного.

Пайка держателя батарейки BT1

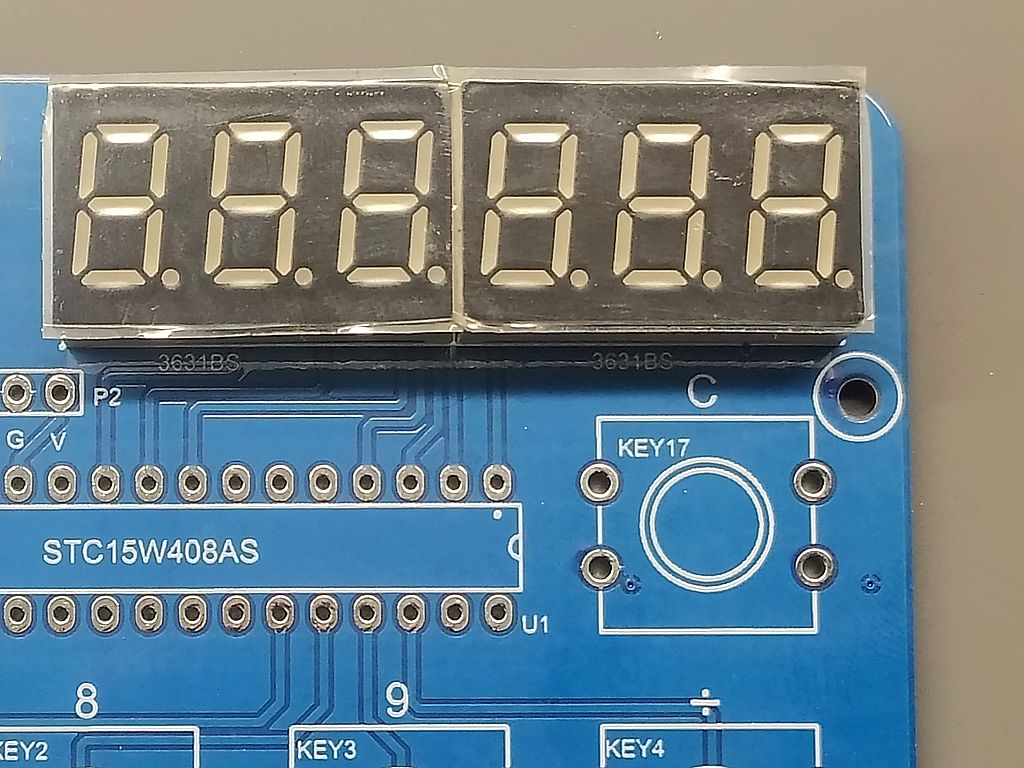

Припаиваем цифровые семисегментные индикаторы.

Предупреждение

Важно не перепутать ориентацию индикаторов: точки должны быть снизу.

Пайка семисегментных индикаторов

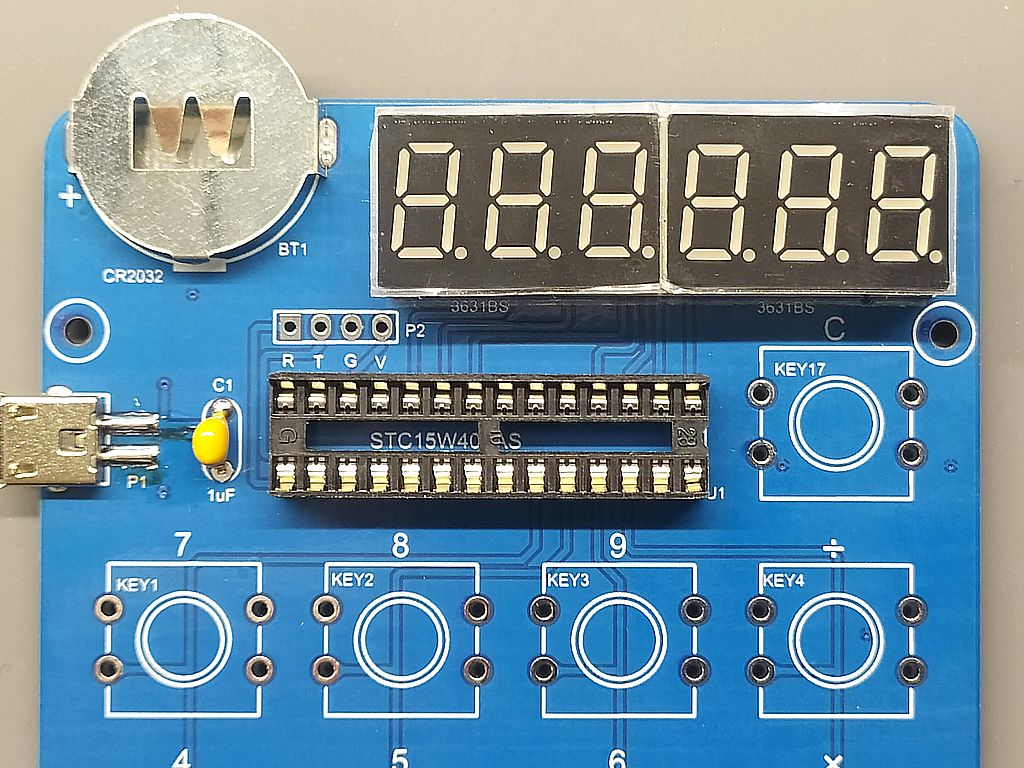

Устанавливаем сокет для микросхемы микроконтроллера. Один торец сокета отмечен ключом — характерной выемкой.

Важно

Ставим сокет так, чтобы ключ совпадал с соответствующей отметкой на плате.

Установка сокета микроконтроллера

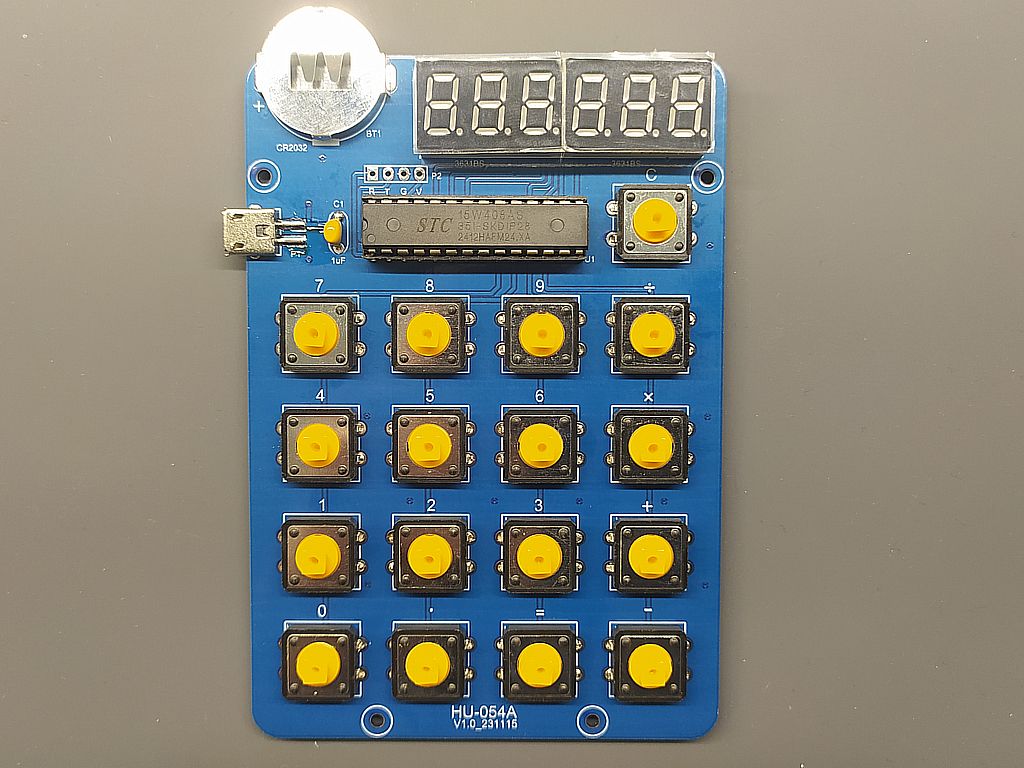

Наконец, припаиваем все кнопки.

Пайка тактовых кнопок

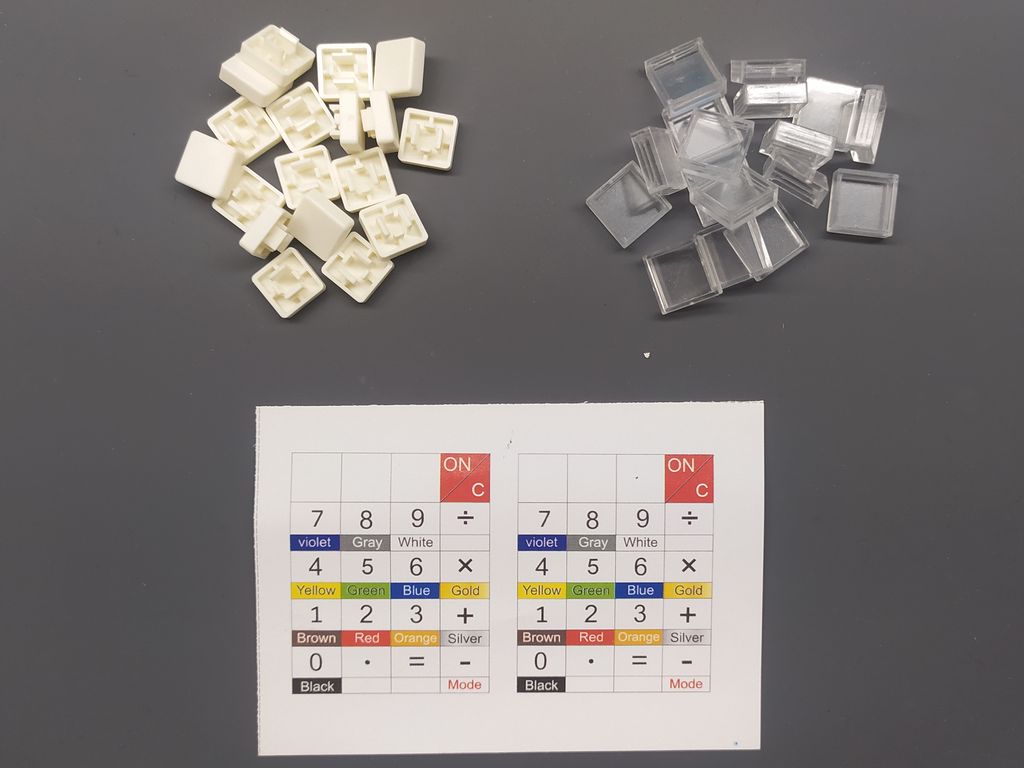

На кнопки нужно надеть колпачки, которые сначала нужно собрать. В комплекте есть вкладыш с маркировкой кнопок. Сам колпачок состоит из двух частей: белого основания и прозрачной крышки.

Детали колпачков кнопок

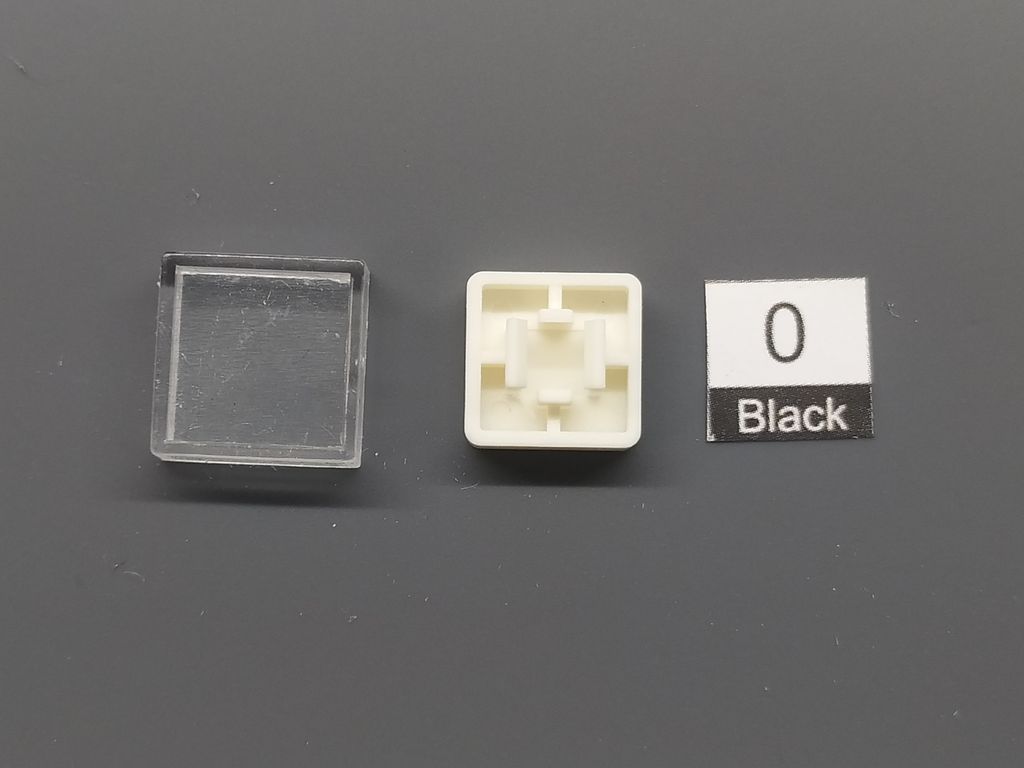

Вырезаем квадратики, кладём каждый на основание и закрываем сверху крышкой.

Сборка колпачков кнопок

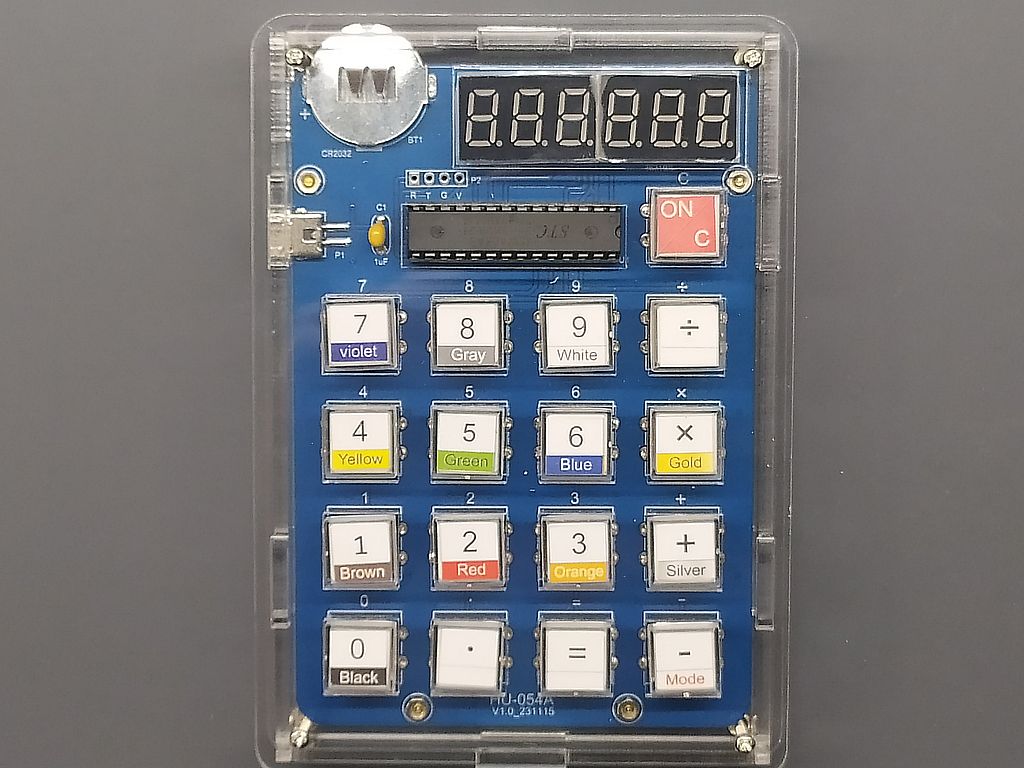

Надеваем колпачки на кнопки согласно этой фотографии.

Колпачки установлены на кнопки

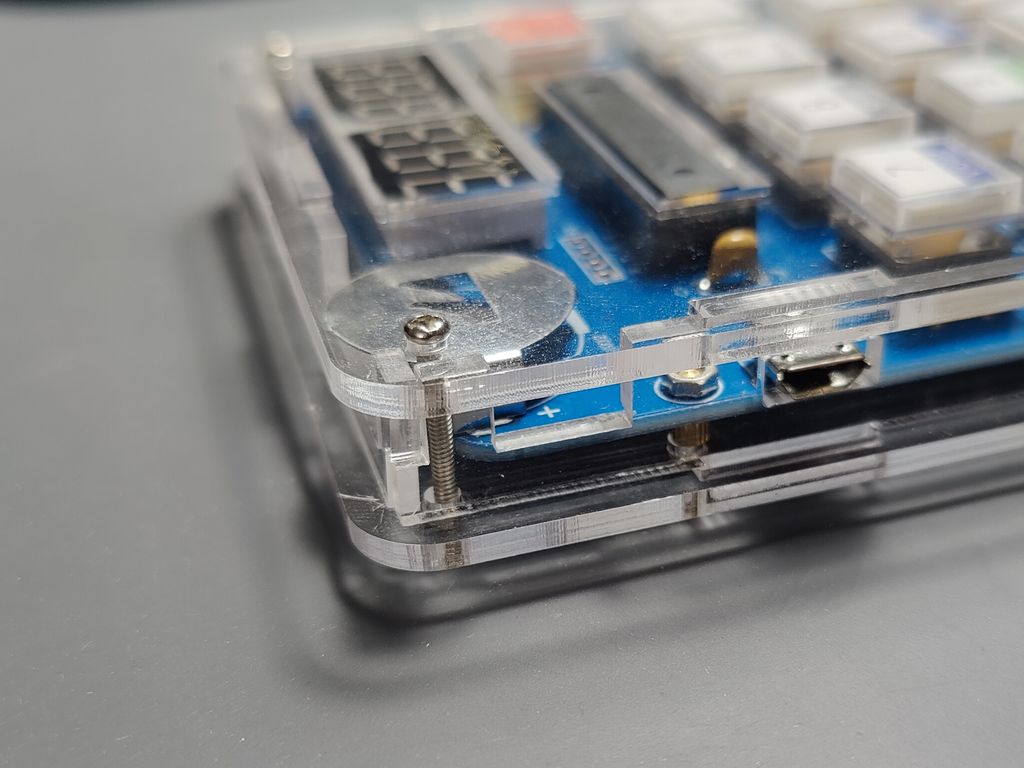

Также следует собрать корпус. Сначала прикручиваем четыре латунные стойки к панели основания. С другой стороны к стойкам прикручиваем плату калькулятора.

Сбоку ставим боковинки и накрываем всё крышкой. Фиксируем конструкцию четырьмя длинными винтами с гайками. Должно получиться так:

Собранный корпус калькулятора

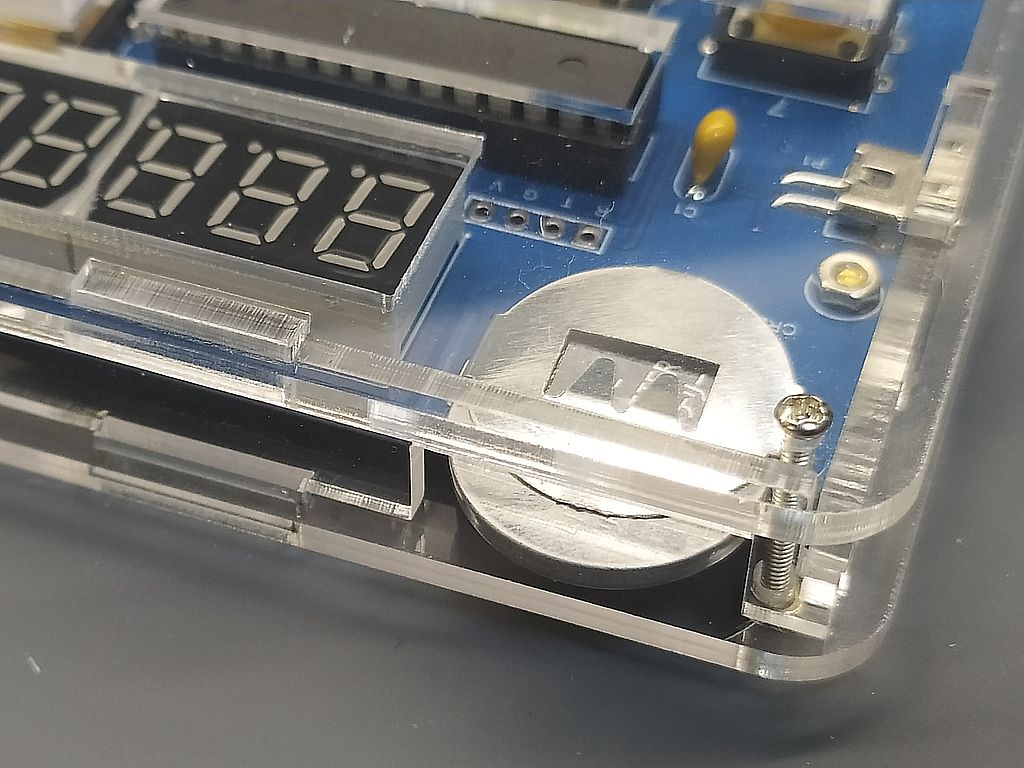

Готово! Вставляем батарейку и калькулятор включается.

Готовый калькулятор после сборки

Совет

Этот проект — отличный способ закрепить навыки сквозного монтажа перед переходом к более сложным платам с SMD-компонентами. Освоив пайку выводных элементов, вы сможете уверенно браться за прототипирование собственных DIY-устройств.
