Набор для сборки Электродуга V2
Как сделать плазму в домашних условиях? Нужно лишь создать генератор высокого напряжения, скажем 10 кВ. Такого напряжения будет достаточно, чтобы между двумя электродами зажечь сантиметровую электрическую дугу. Собственно, дуга — это и есть плазма. Во время пролёта электронов в воздухе, атомы последнего ионизируются, переводя газ в состояние плазмы.
Важно
Для работы прибора потребуется источник с напряжением от 5В до 18В и рабочим током более 2А.
Состав набора

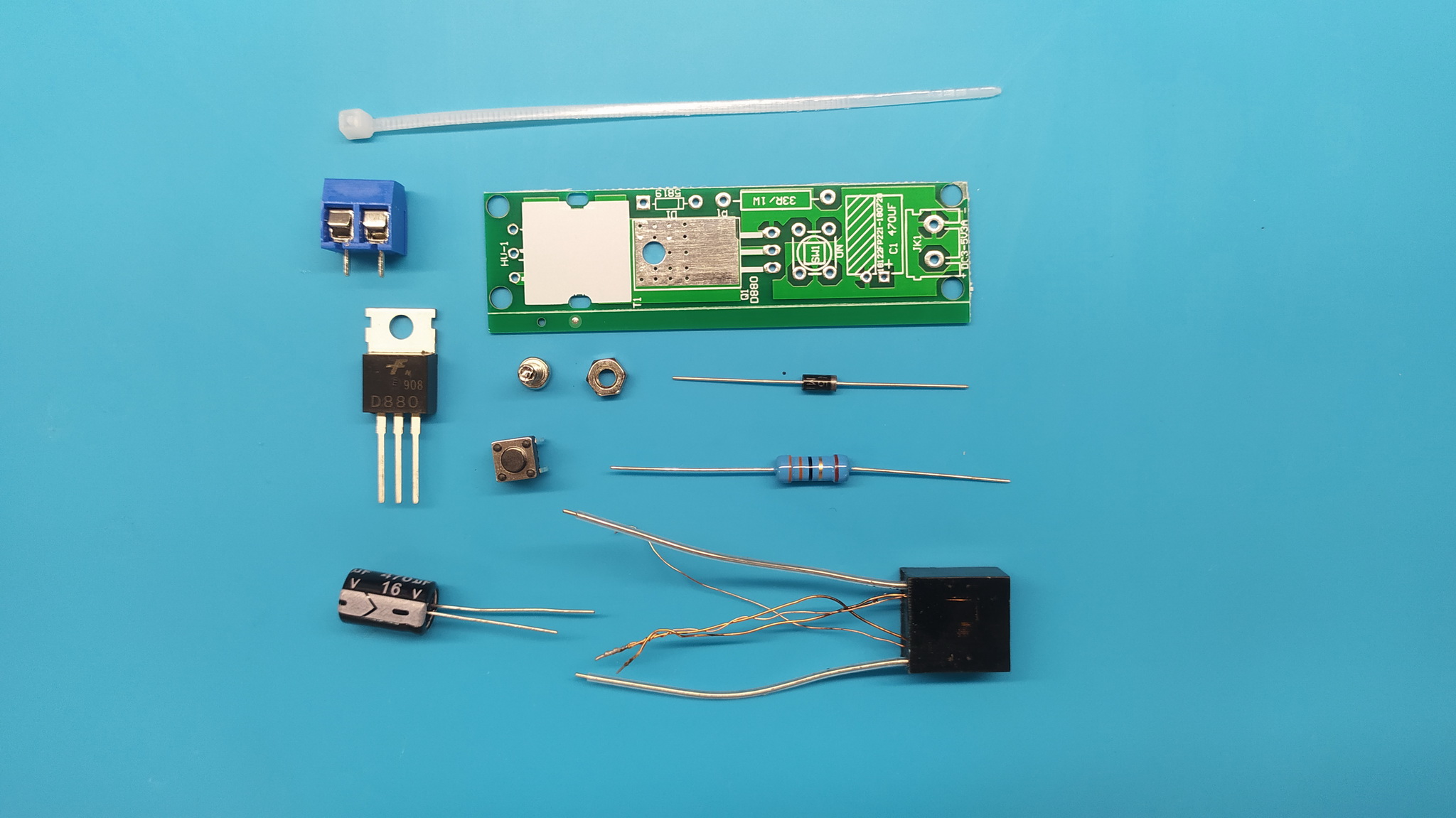

Чтобы собрать такой генератор потребуется всего несколько деталей:
печатная плата;
винтовая клемма для подключения питания;
транзистор;
резистор;
диод;
конденсатор электролитический;
трансформатор;
винт и гайка;
стяжка.
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.
Инструкция по сборке
Берем плату, монтируем на ней транзистор как показано на фото. Рекомендуем сначала подогнуть ножки транзистора, установить его на плату и зафиксировать винтом и гайкой, а уже после этого припаивать ножки транзистора к плате.
Подгибаем ножки конденсатора и монтируем как показано на фото.
Предупреждение
Не забывайте что у электролитических конденсаторов есть полярность — отрицательный контакт конденсатора отмечен серой полосой.
Устанавливаем кнопку.
Устанавливаем резистор.
Устанавливает диод.
Предупреждение
Диод — тоже компонент полярный. На его корпусе есть полоса указывающая на то какой стороной его необходимо устанавливать на плату.
Устанавливает винтовую клемму.
Теперь берем трансформатор. У него есть три маленьких проволочных вывода без оболочки и два вывода побольше, в оболочке.
Вставляем трансформатор в плату вот таким образом. Выводы по бокам оставляем как есть.

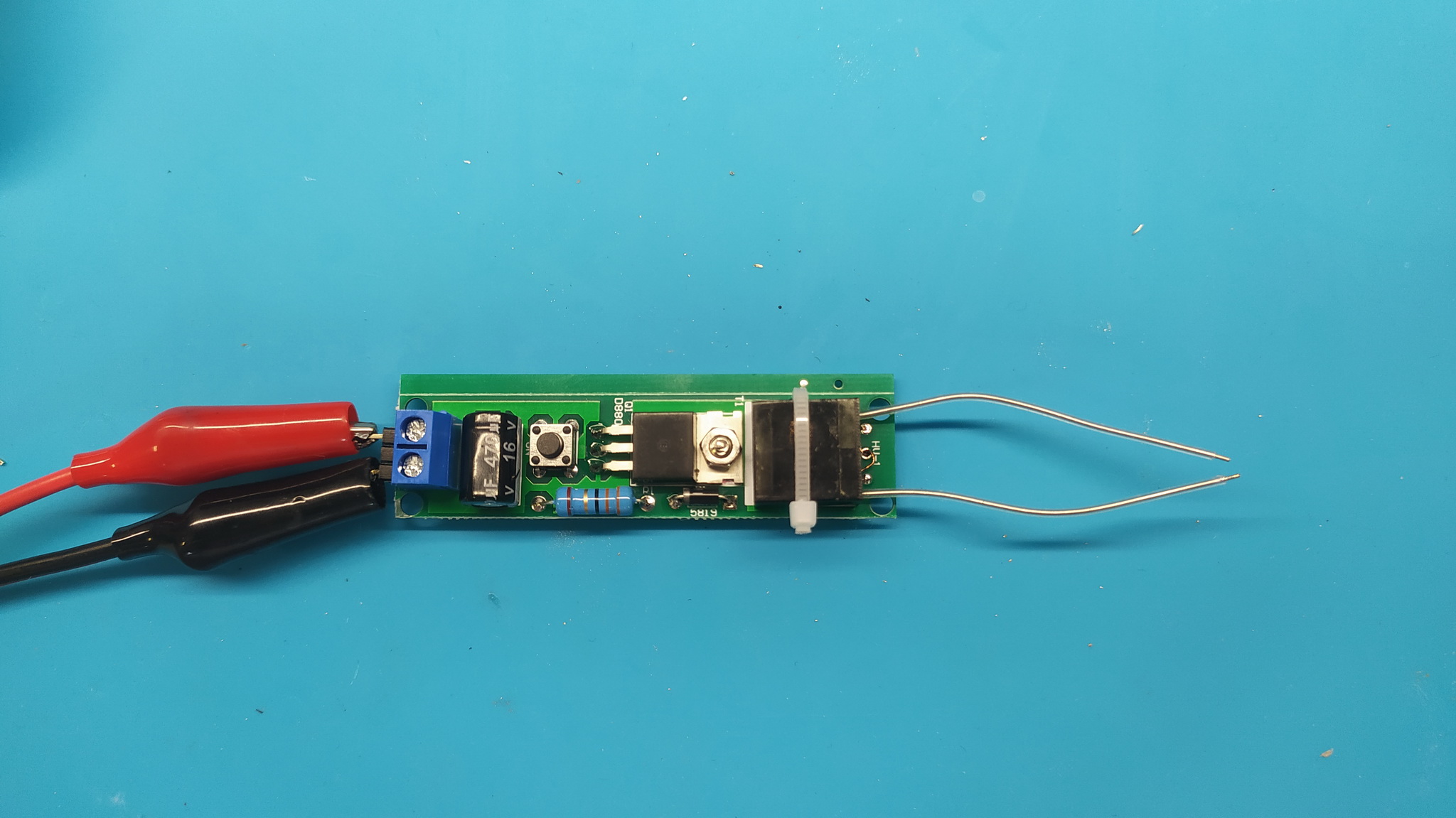

Фиксируем трансформатор на стяжку и обрезаем лишнюю длину выводов. И только после этого припаиваем выводы к плате. Это необходимо из-за того что проволочные выводы в лаковой изоляции.
По завершении всех действий должно получиться как на фото. Сборка завершена, теперь можно подключить питание и проверить работу строчника.
Проверка работы
Свести выводы трансформатора между собой на расстояние 1-2мм.
Подать питание на плату согласно полярности указанной на винтовых клеммах.
Нажать на кнопку на плате.

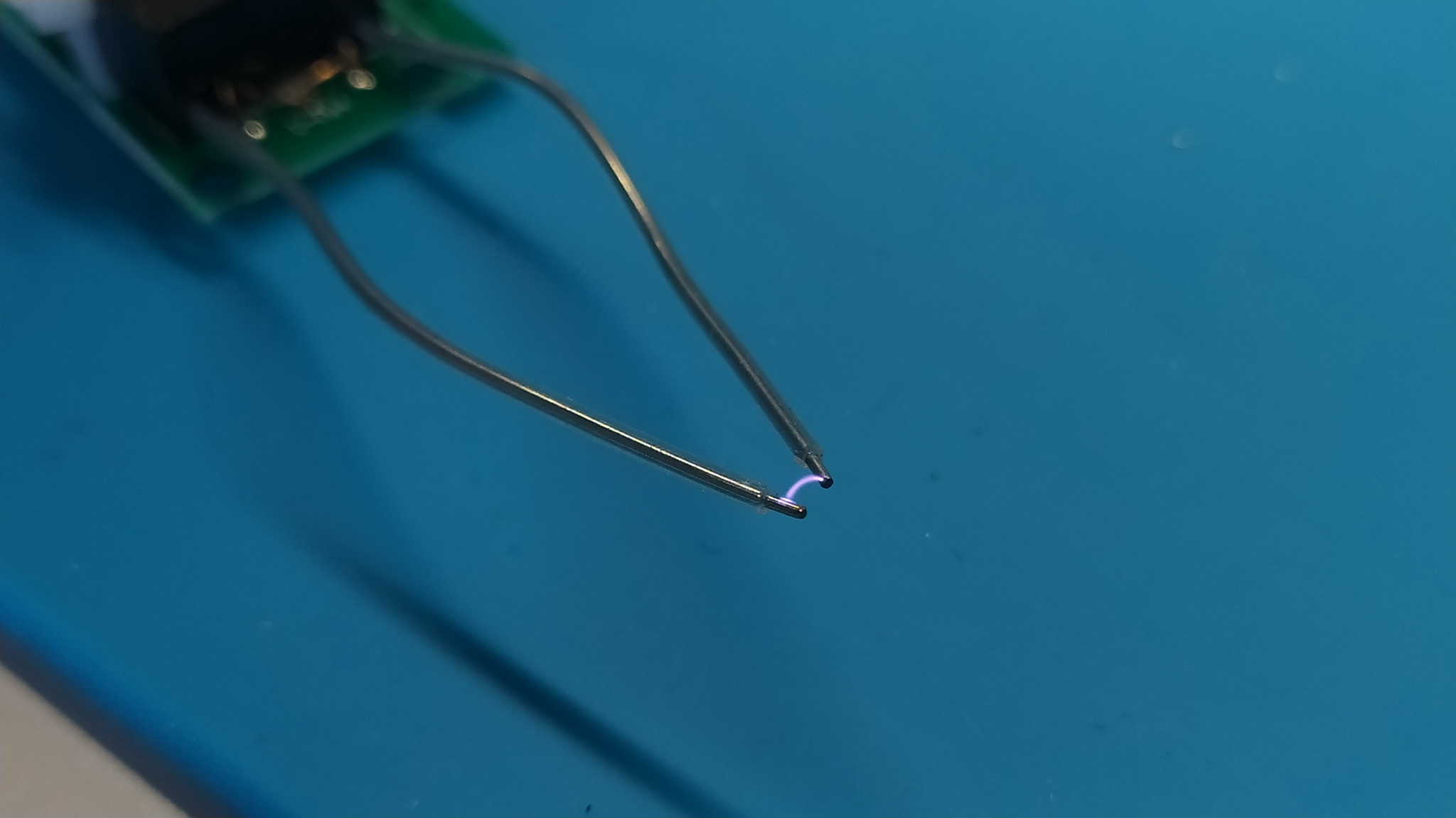

Между выводами трансформатора должна появиться электрическая дуга как на фото.
Совет
