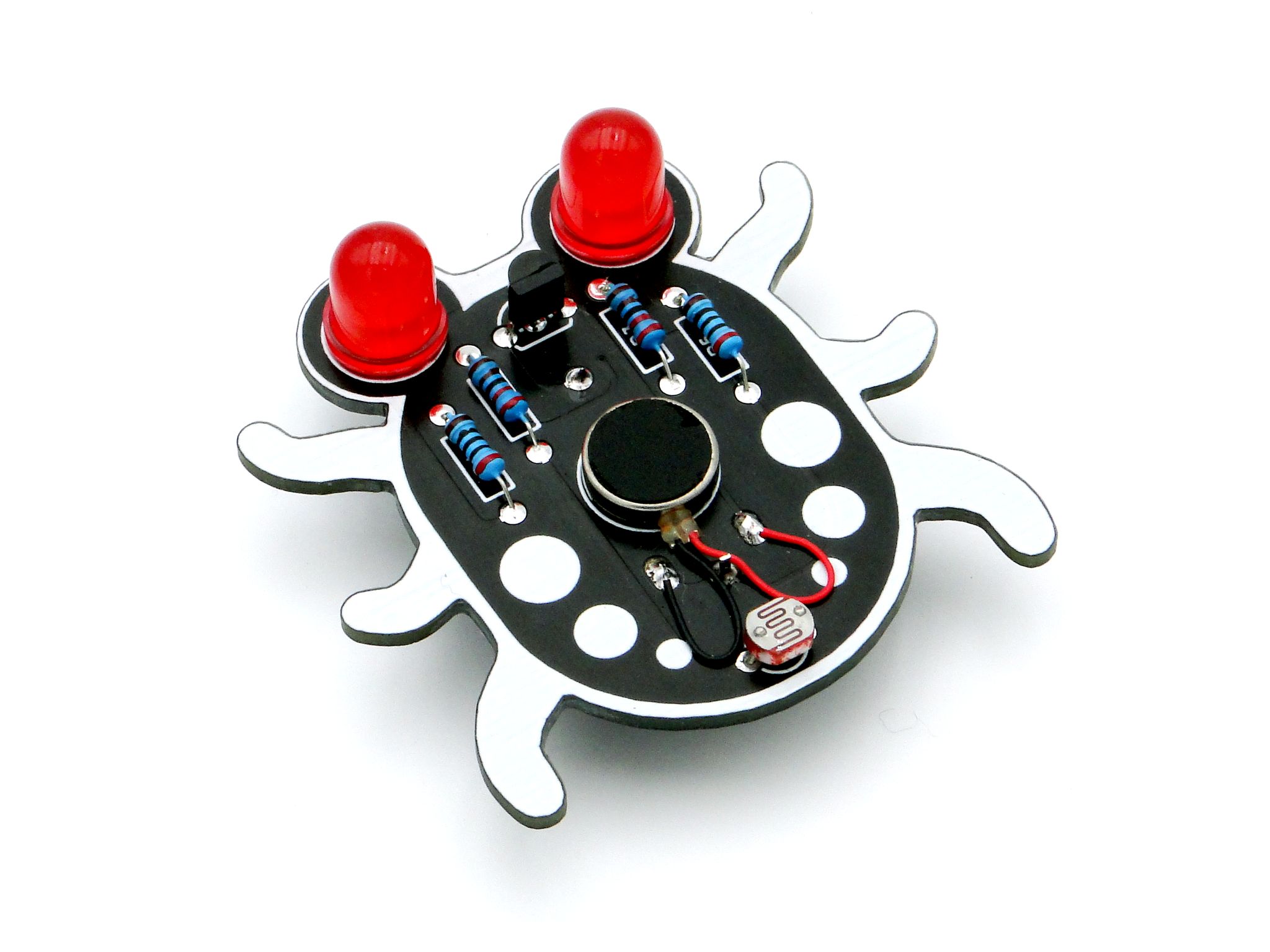

Набор для пайки — Жук Виброид
Электронный жук! Спокоен если его не трогать, но только попробуй взять в руки и он оживет и попробует сбежать!
Этот набор для пайки предназначен для начинающих. Сквозной монтаж, крупные компоненты и интересный внешний вид делают плату более удобной для обучения детей пайке.
Выводные элементы
Радиодеталь называют выводной если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.
Примечание
На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD элементов — это компактнее и дешевле в масштабах промышленного производства.
Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками или отверстиями под них.
Совет
А ещё сквозной монтаж отлично подходит для получения навыков пайки. И перед тем, как переходить к более сложным платам с SMD радиодеталями, следует обязательно научиться паять выводные платы!
В этой инструкции мы покажем как собрать электронного виброжука, схема которого состоит исключительно из выводных деталей.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.

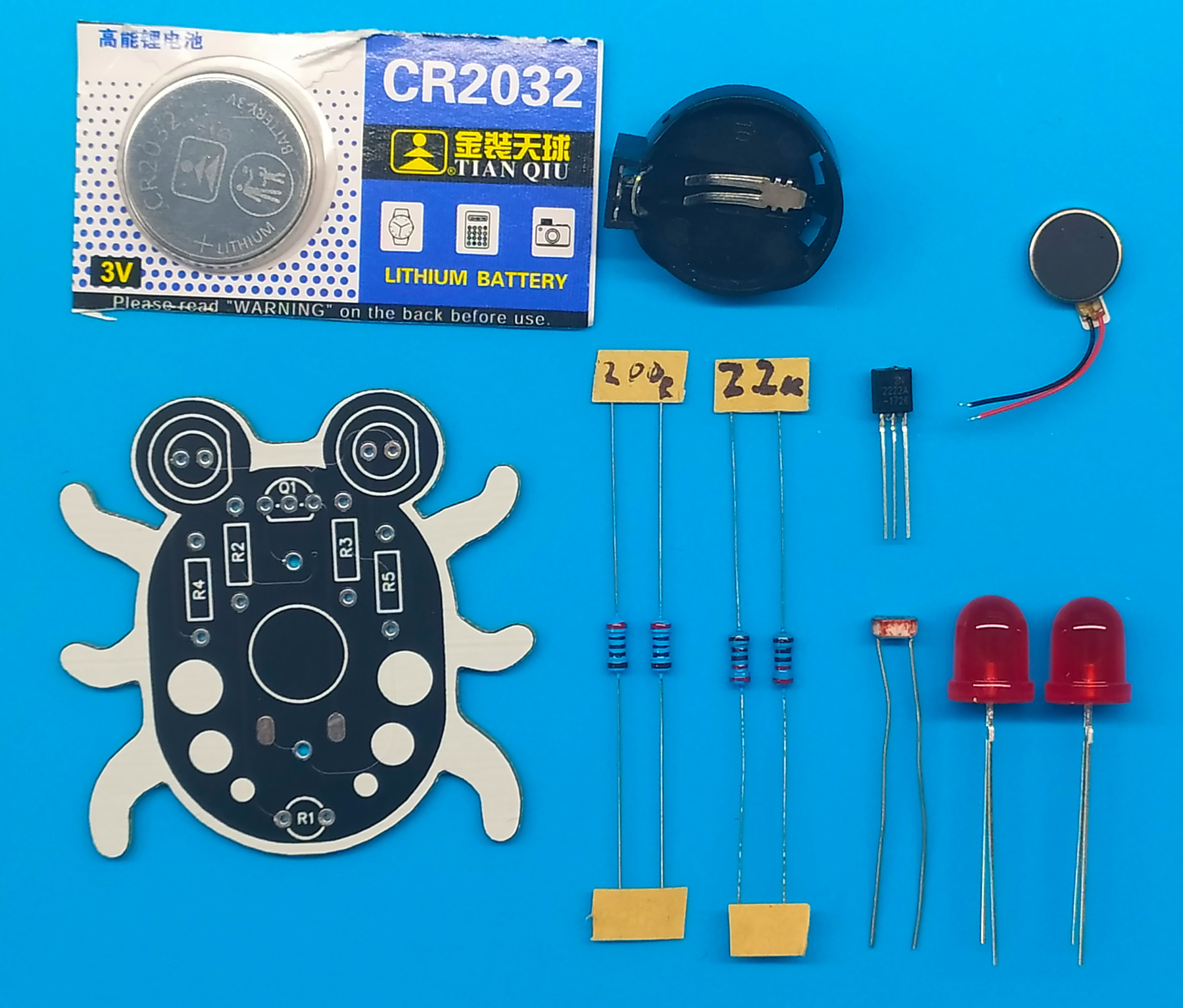

Состав комплекта
печатная плата;
два резистора 2.2 кОм;
два резистора 200 Ом;
биполярный транзистор 2222А;
два светодиода 8мм;
батарейка CR2032, 3 Вольта.
Инструкция по сборке
Начнём с установки резисторов с номиналом 2.2 кОм.
Выводные резисторы как правило маркируются с помощью цветных полосок. Сопротивлению 2.2кОм соответствуют такие полоски:
Нужно будет загнуть их ножки под углом 90 градусов. Должно получиться что-то вроде буквы «П» у которой длинные ножки — это металлические ножки резистора, а перекладина — это сам резистор. А потом вставить эти ножки в отверстия на плате которые подписаны как R2 и R3 и припаять их.
Должно получиться вот так.
Тоже самое нужно будет повторить с резисторами на 200 Ом, смонтировав их в посадочные отверстия R4 и R5. Они отмечены цветами:
Вот так будет выглядеть жук после установки всех резисторов.
Теперь очередь фоторезистора. Как и у обычных резисторов, у фоторезистора нет полярности, так что вставляем его на посадочное место R1 любой стороной.
Следом идут светодиоды и транзистор.
Важно
Обратите внимание, что эти элементы важно припаивать в плату правильной стороной — они имеют полярность!
У светодиодов есть небольшой срез на корпусе, который находится со стороны катода (короткая ножка). Соответствующая метка на плате тоже имеет срез с одной стороны. Таким образом, срез на корпусе светодиода и на метке должны совпадать.

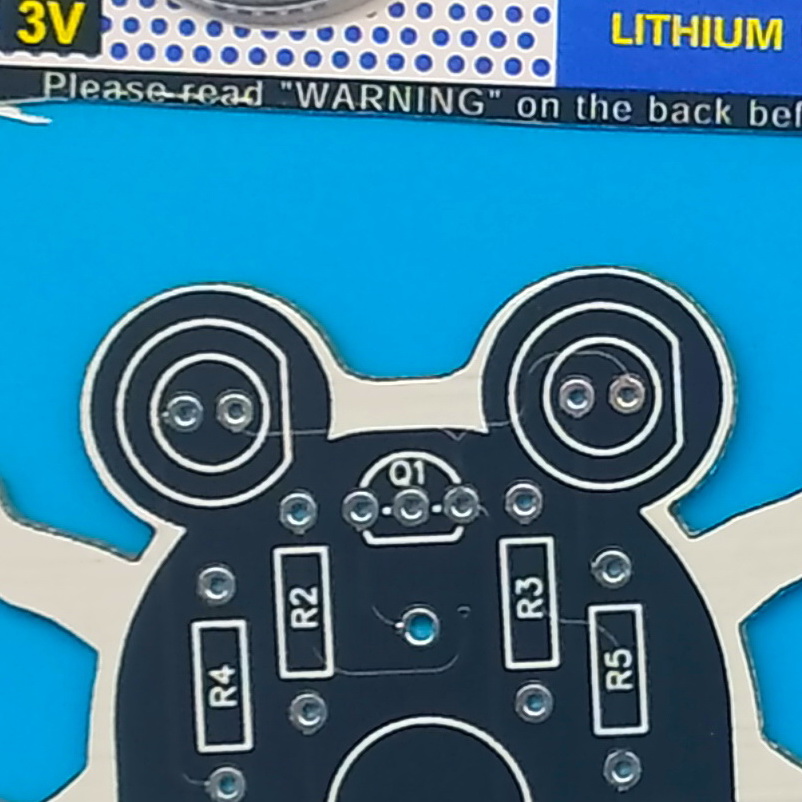

Теперь от транзисторе. Если смотреть на него сверху, то одна сторона у него плоская, другая — округлая. Как и в случае со светодиодами, на плате есть соответствующий рисунок, подсказывающий как правильно вставить транзистор.
С верхней стороны платы остался только вибромотор. Снимаем защитную пленку под которой располагается клеящий слой.
Приклеиваем к плате.
Припаиваем проводки свибромотора к двум площадкам рядом с ним.
Поздравляю, с верхней стороной мы закончили! На нижней нужно будет сделать всего два шага.
Припаиваем батарейный отсек.
Вставляем батарейку.

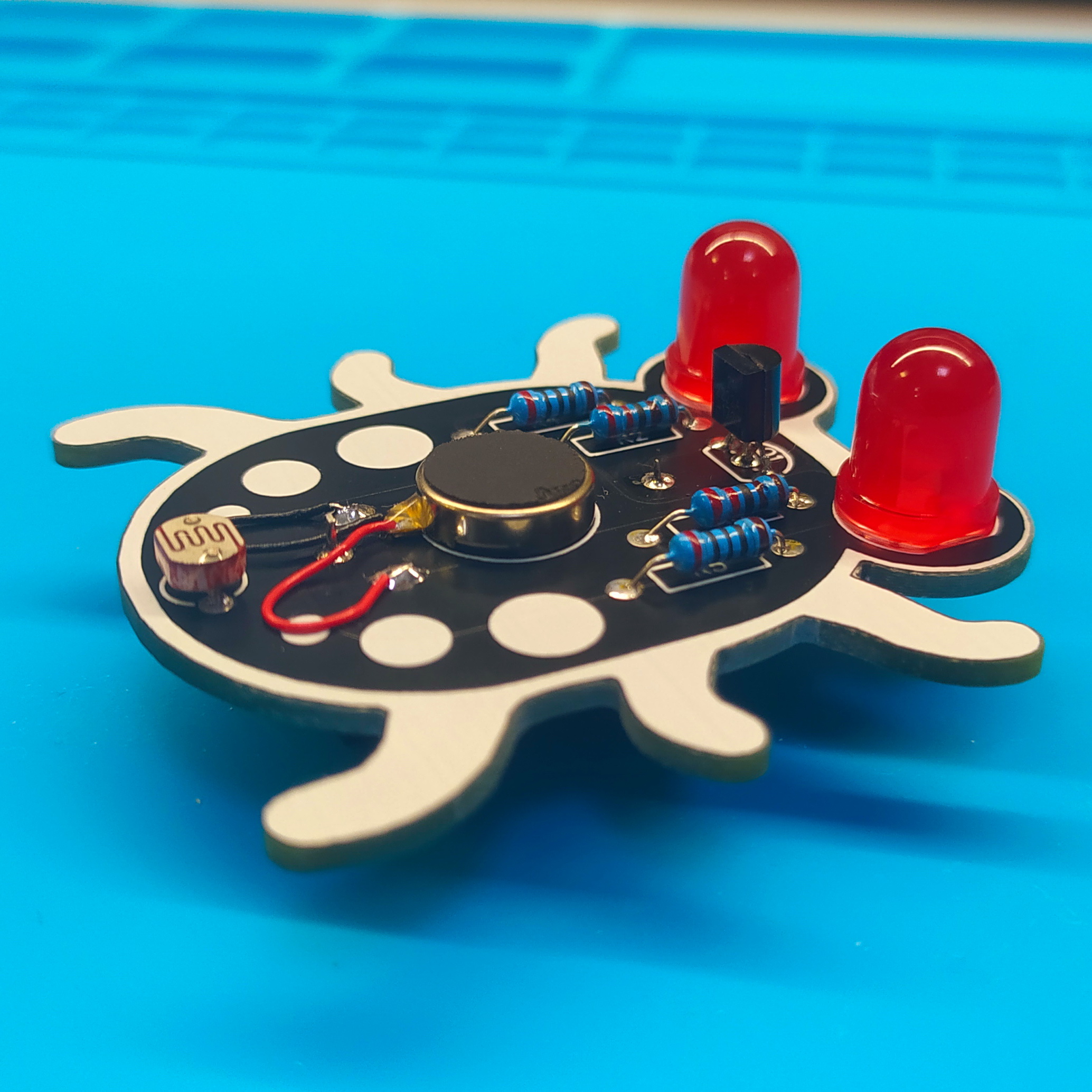

В конце сборки должен получиться такой жук.

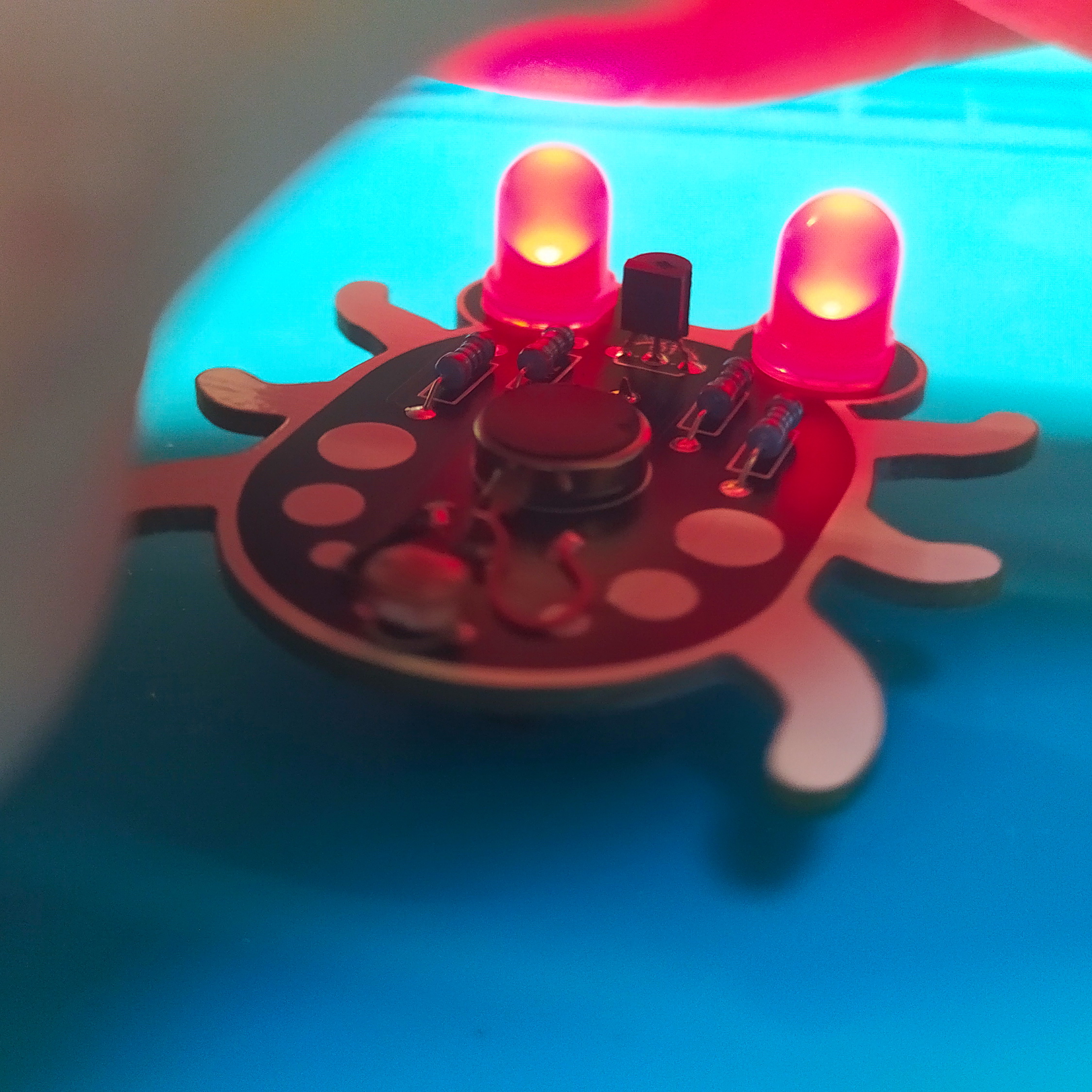

Если накрыть его рукой, он будет вибрировать и пытаться «уползти».
