DIY набор для пайки — кулон Луна и Звезда
Светодиодный кулон в форме герба из известной компьютерной игры. Набор состоит из 12 SMD элементов с суммарным количеством точек пайки — 28.
Что такое SMD?
В переводе с английского, SMD — это surface mounted device, то есть «устройство, монтируемое на поверхность». В отличие от технологий недавнего прошлого, SMD элементы занимают гораздо меньше места. SMD позволяет нам сделать устройство очень компактным. Достаточно посмотреть на материнскую плату любого смартфона, чтобы понять о чем идет речь.
SMD бывают разных размеров. Элементы прямоугольной формы такие как светодиоды или резисторы измеряются по длинам сторон. Например, на Ардуино установлены светодиоды 0805. В переводе с дюймовой системы в метрическую это соответствует размеру 2 x 1,25 мм. А большинство керамических конденсаторов на той же плате имеют размер 0603 = 1,6 x 0,8 мм.
Примечание
В данном наборе мы будем учиться работать с более крупными элементами — 1206.
Подготовка к работе
Совет
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Базовый набор инструментов доступен в магазине AlashEd: флюс ЛТИ-120, припой Sn63Pb37 0.5 мм, губка для чистки жала, бокорезы, силиконовый термостойкий мат.

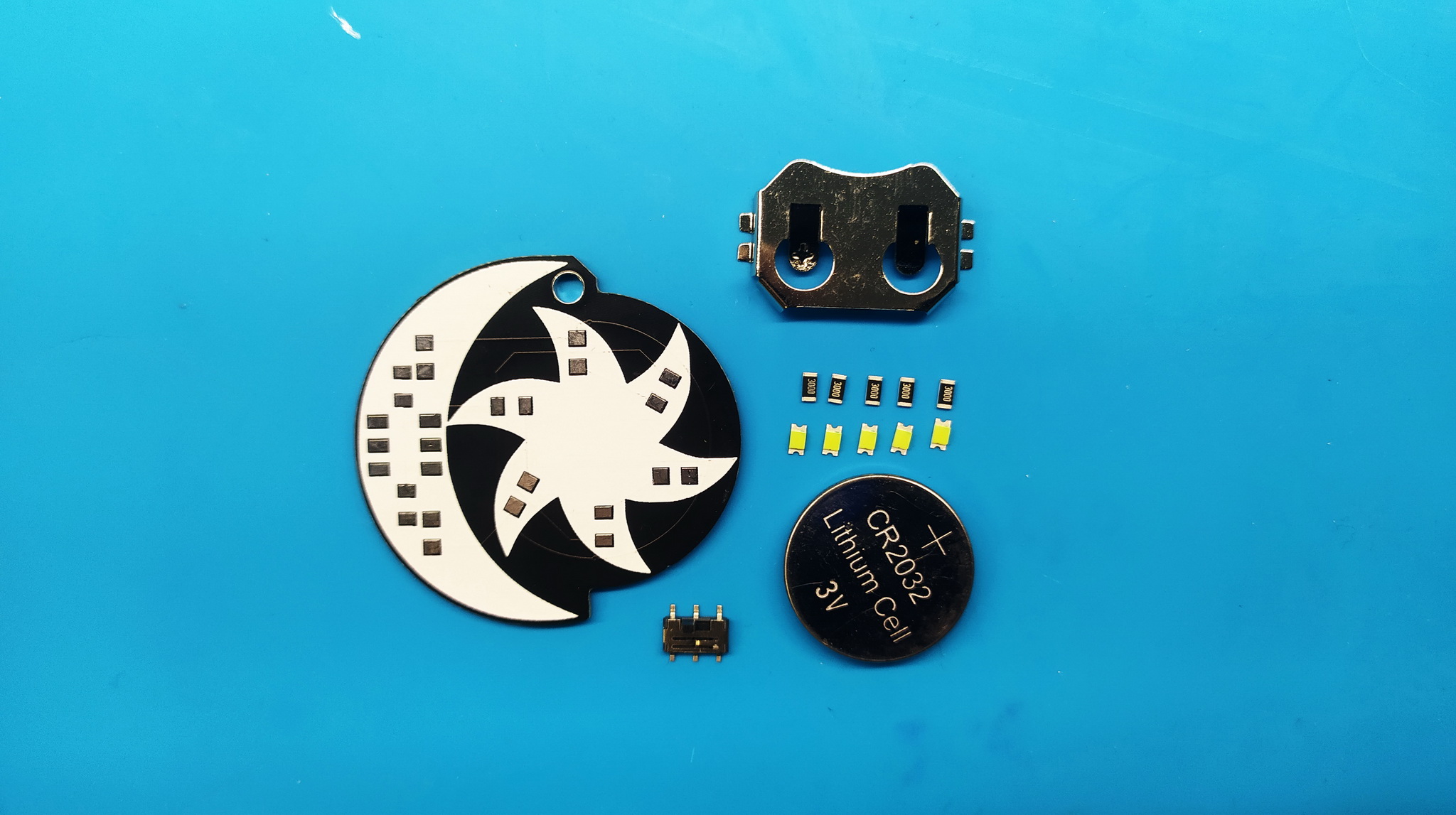

Состав набора
Набор состоит из минимального количества элементов и рассчитан на тех кто только начинает открывать для себя работу с SMD радиодеталями. В комплекте:
печатная плата;
пять резисторов форм-фактора 1206, 220 Ом;
пять светодиодов форм-фактора 1206;
выключатель;
Элемент питания CR2032, 3 Вольта.
Сборка

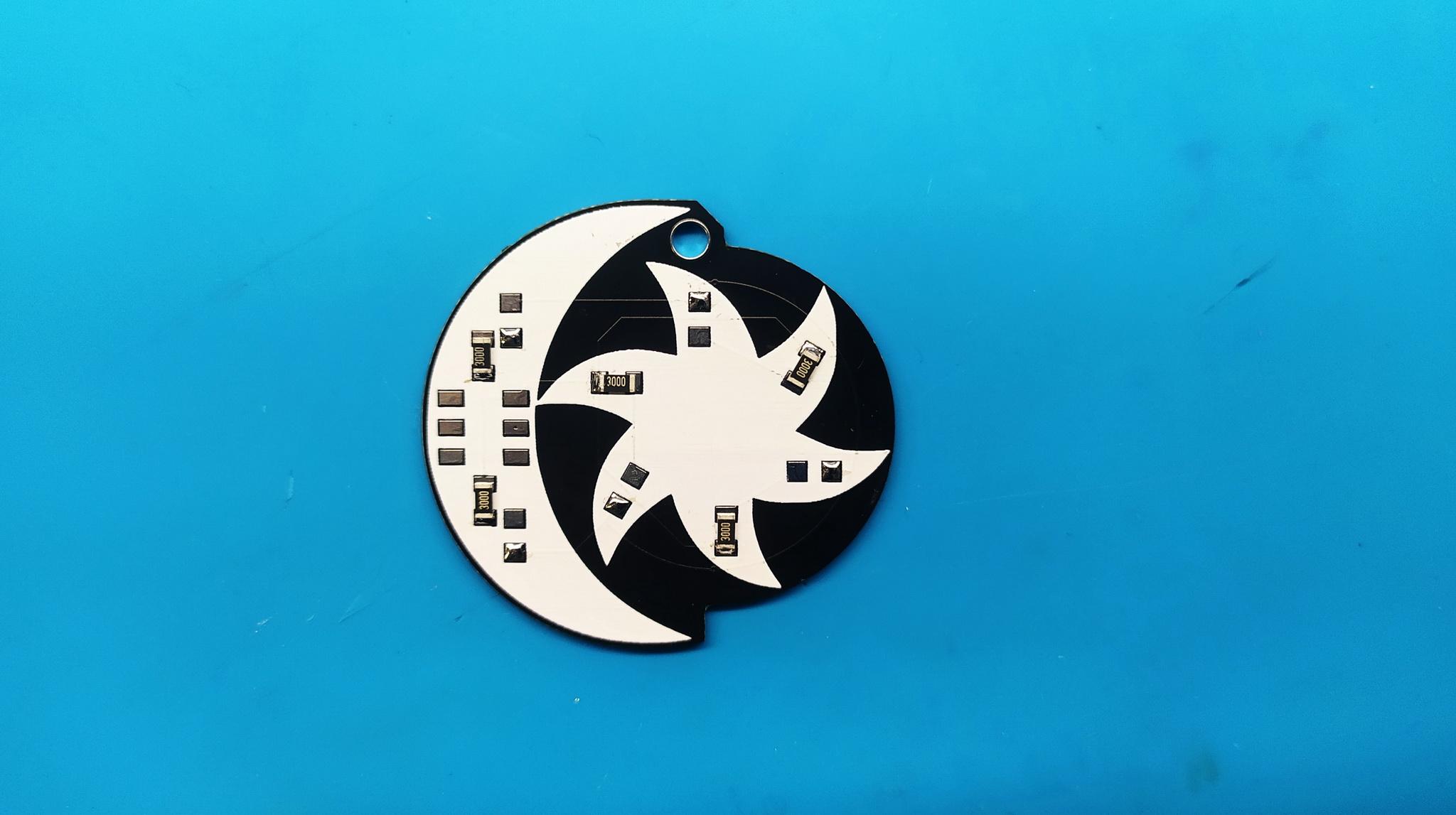

Начинаем с установки резисторов. На этой плате они все одинаковые и у них нет полярности, так что паяем как попало.

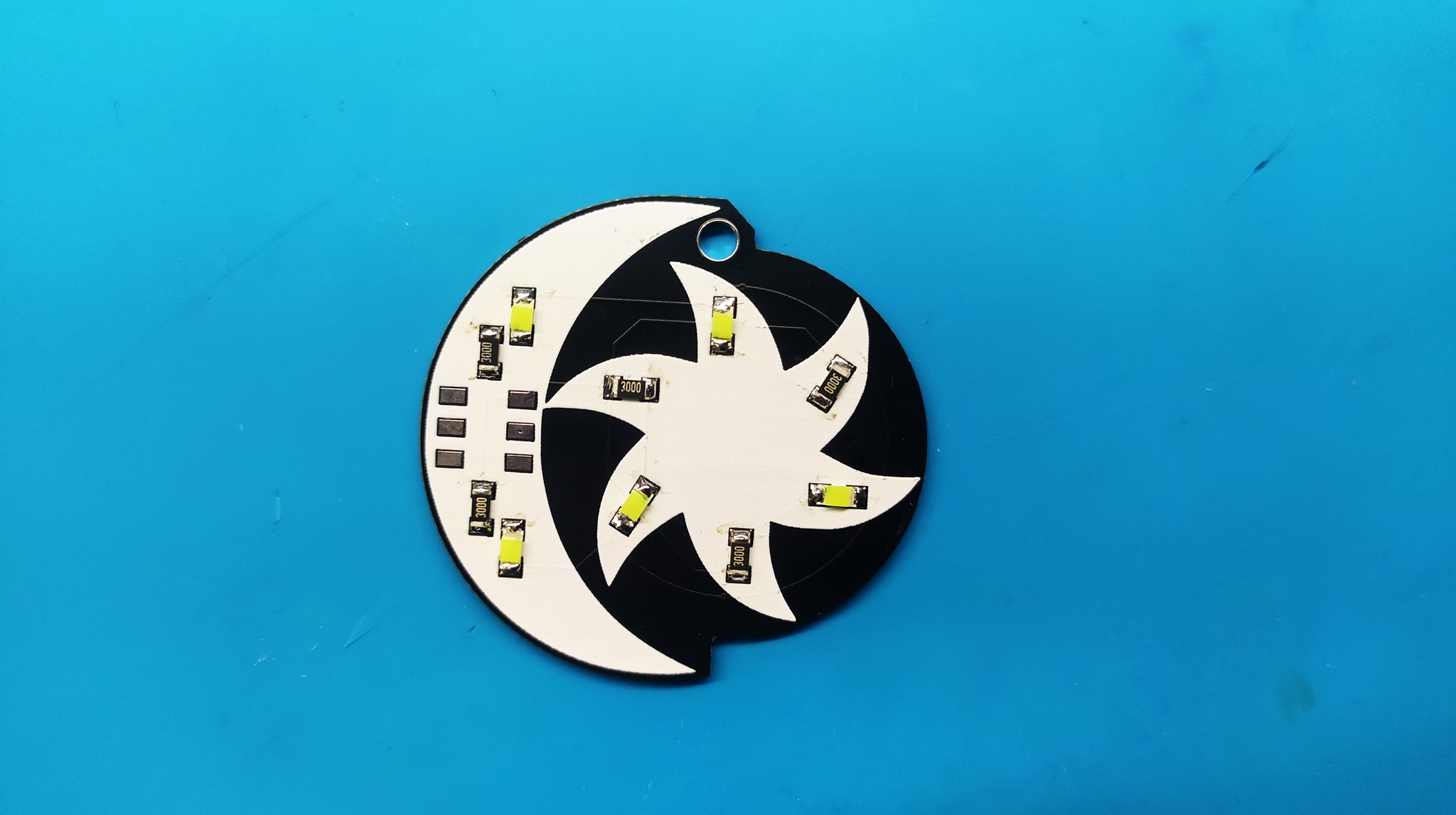

Теперь светодиоды.
Важно
Следует помнить что светодиод — компонент имеющий полярность. На схеме приведенной ниже рядом с отрицательным контактом светодиода есть чёрная чёрточка. А на самом светодиоде отрицательный контакт светодиода отмечен зеленым цветом.

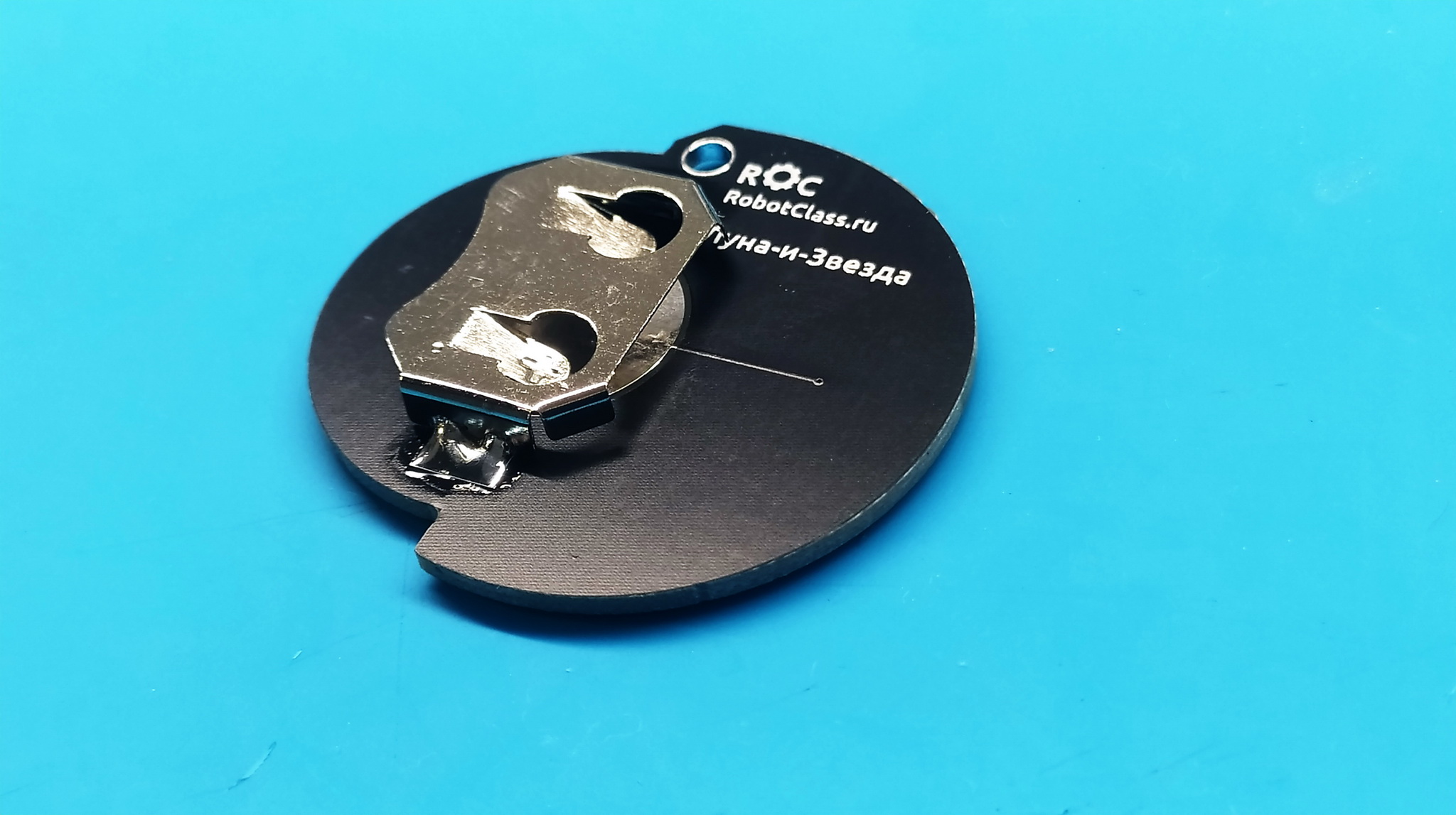

Теперь нужно перевернуть плату и установить держатель батарейки.

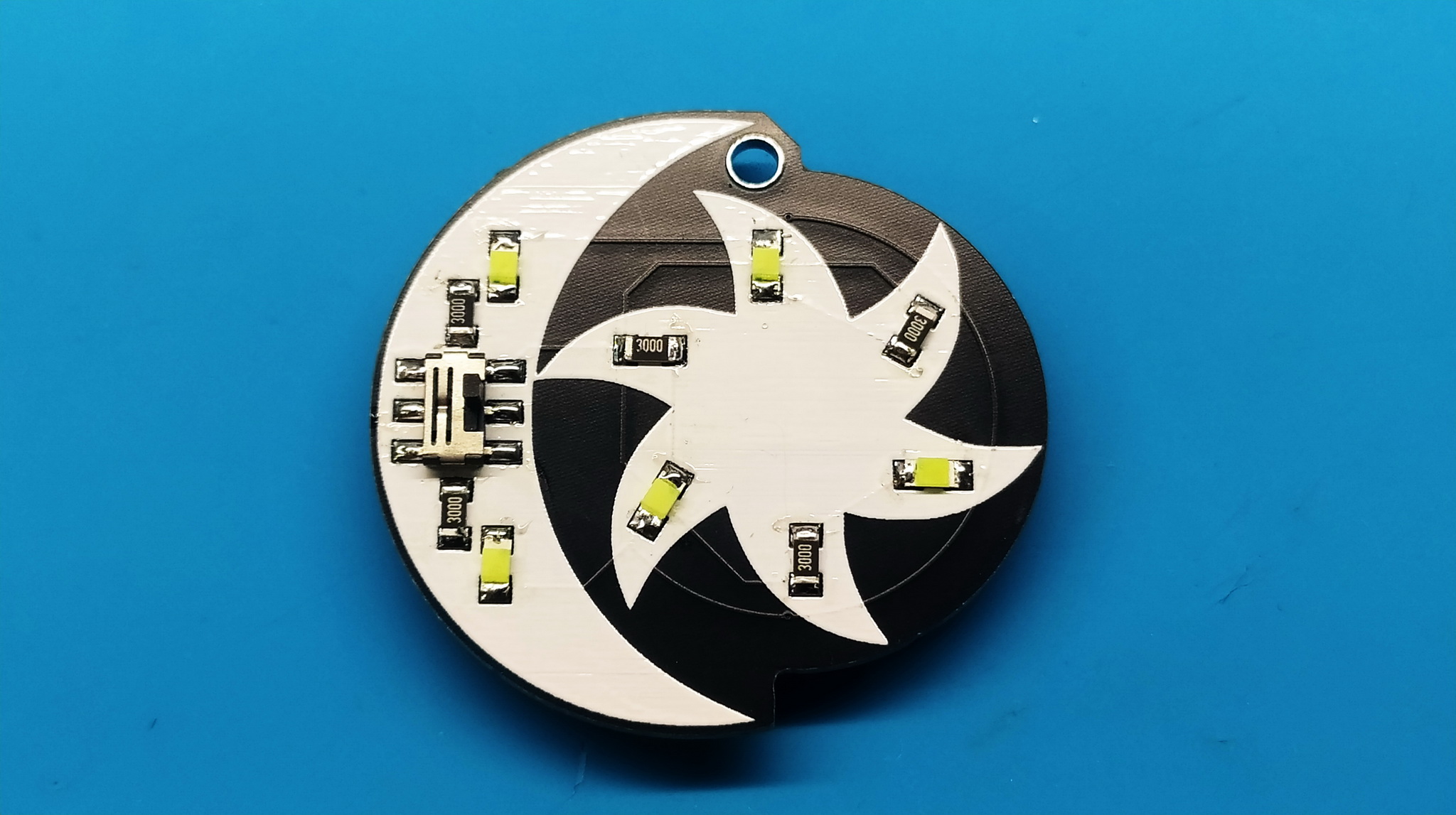

Наконец, припаиваем переключатель на лицевой стороне.

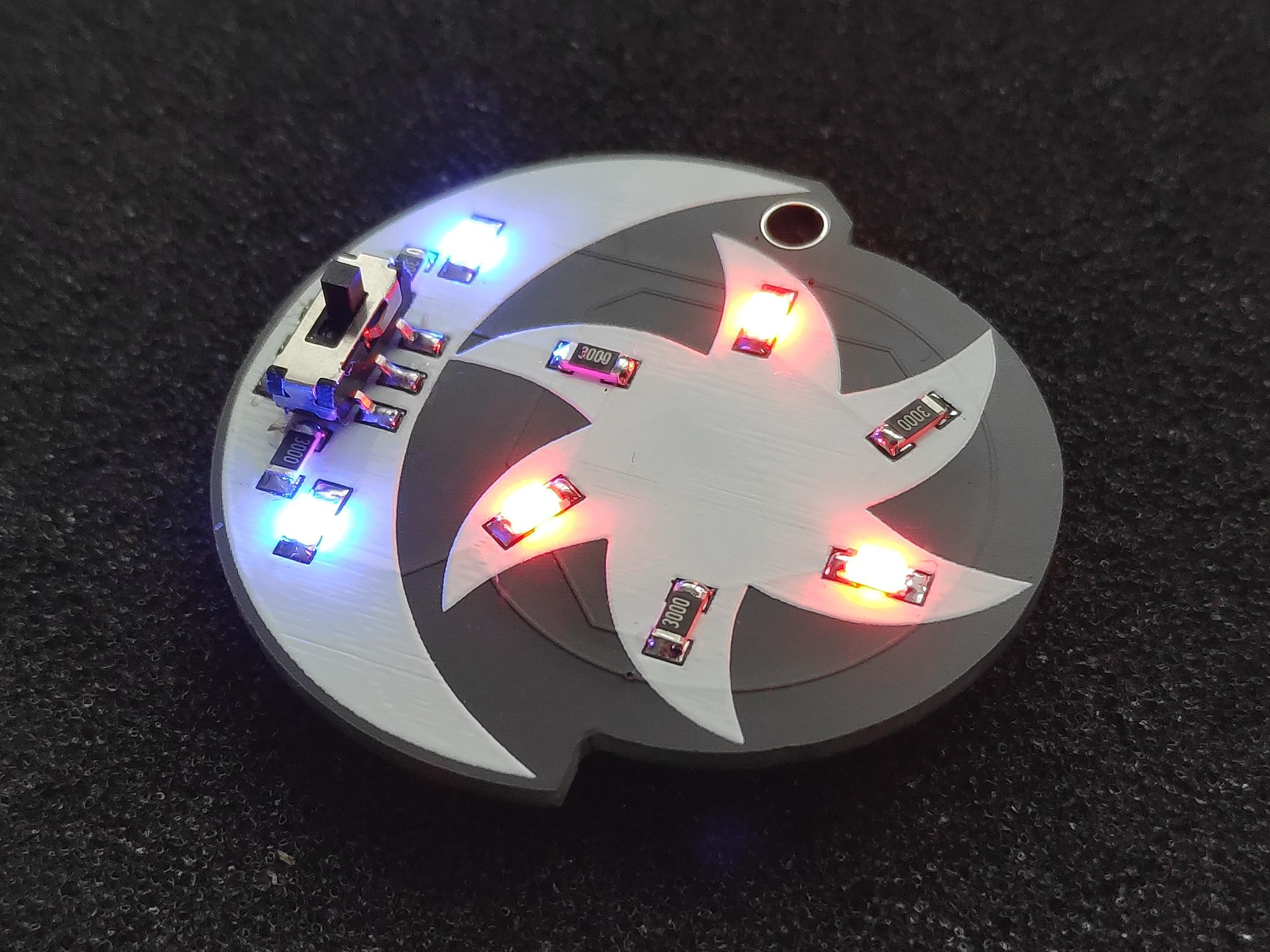

После этого можно вставить батарейку и проверить работу кулона. При переключении рычажка переключателя кулон должен засветиться.
