Набор для пайки POV-жезл
Набор для пайки начального уровня с выводными элементами. Будем собирать настоящий POV дисплей, который умеет «рисовать светом» в воздухе!
На самом деле, электронная схема жезла воспроизводит так называемую механическую развёртку. Механическая развёртка использует инерцию нашего зрения чтобы создавать иллюзию экрана с помощью всего одной линейки светодиодов. Кстати, POV расшифровывается как Persistence Of Vision, что на нашем языке и есть инерция зрения.
Работает это так. Человек (или двигатель) начинает перемещать линейку в пространстве. Через равные промежутки времени t на линейке последовательно зажигаются светодиоды, отображая только одну линию изображения. Если в изображении 32 линии, тогда через t*32 будет отображена последняя линия изображения.
Поскольку глаз не замечает столь быстрых переключений светодиодов и движения жезла в пространстве, то при махании жезлом в воздухе будет появляться картинка.
Центральным элементом схемы жезла является микроконтроллер. Именно он отвечает за формирование изображения и точный расчет промежутков времени. Также в микроконтроллере хранится несколько изображений, которые можно переключать кнопкой на плате жезла.
Выводные элементы
Радиодеталь называют выводной если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.
На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD элементов — это компактнее и дешевле в масштабах промышленного производства.
Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками или отверстиями под них.
Совет
А ещё сквозной монтаж отлично подходит для получения навыков пайки. И перед тем, как переходить к более сложным платам с SMD радиодеталями, следует обязательно научиться паять выводные платы! В этой инструкции мы покажем как собрать POV-жезл, схема которого состоит исключительно из выводных деталей.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это у нас в магазине AlashEd:
DIY набор для пайки — POV-Жезл (100 точек)
Набор для пайки в кейсе — паяльник, припой, флюс, подставка, инструмент

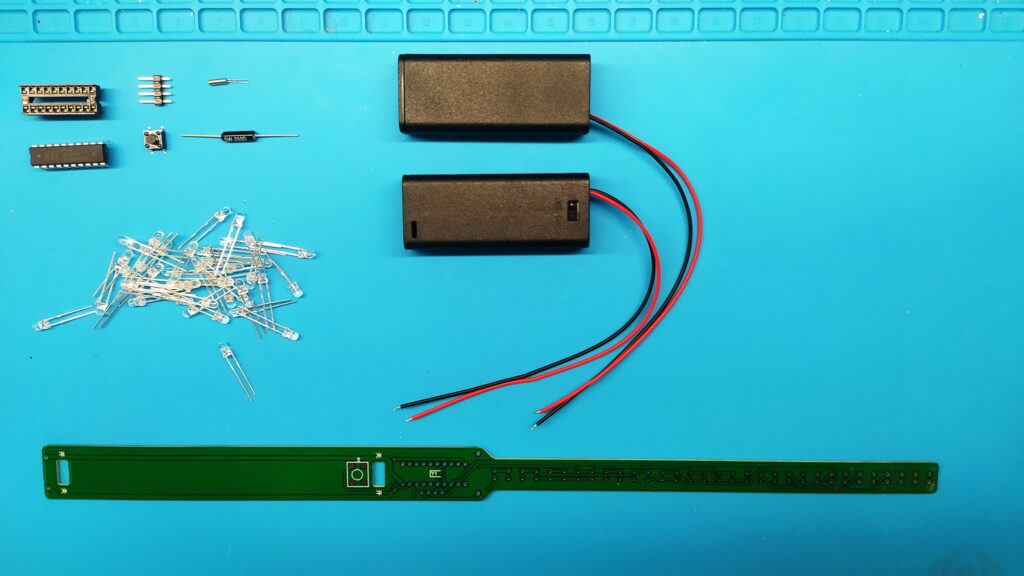

Состав набора
плата — 1 шт;
батарейные отсеки 2хААА — 2 шт;
комплект светодиодов — 32 шт;
кнопка тактовая — 1 шт;
датчик наклона — 1 шт;
кварцевый резонатор — 1 шт;
микросхема микроконтроллера — 1 шт;
гнездо для микросхемы — 1 шт.
Примечание
Для питания потребуются четыре батарейки формата ААА.
Сборка POV-жезла

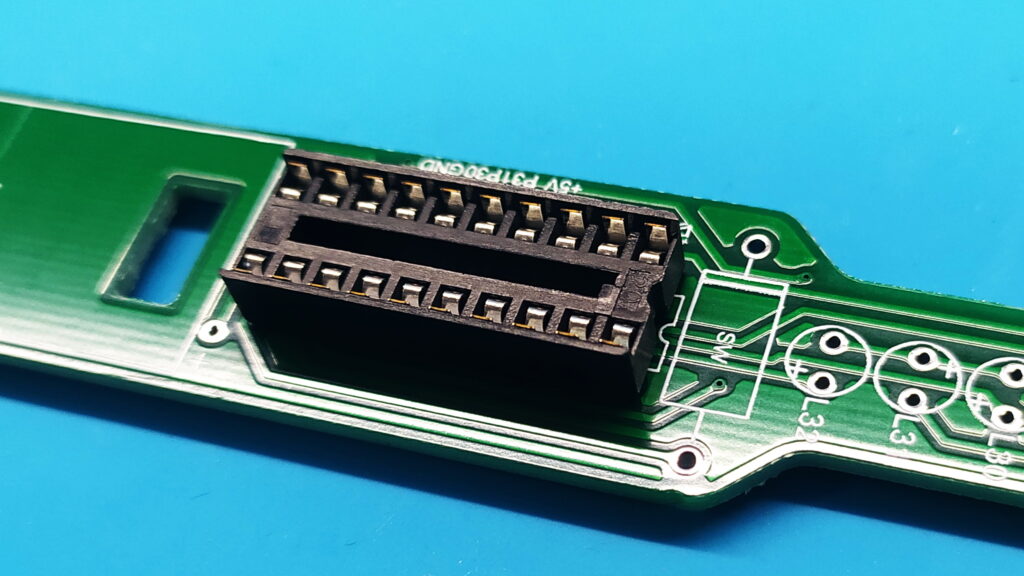

Берем плату и устанавливаем в нее гнездо. С обратной стороны припаиваем все ножки к посадочным отверстиям.

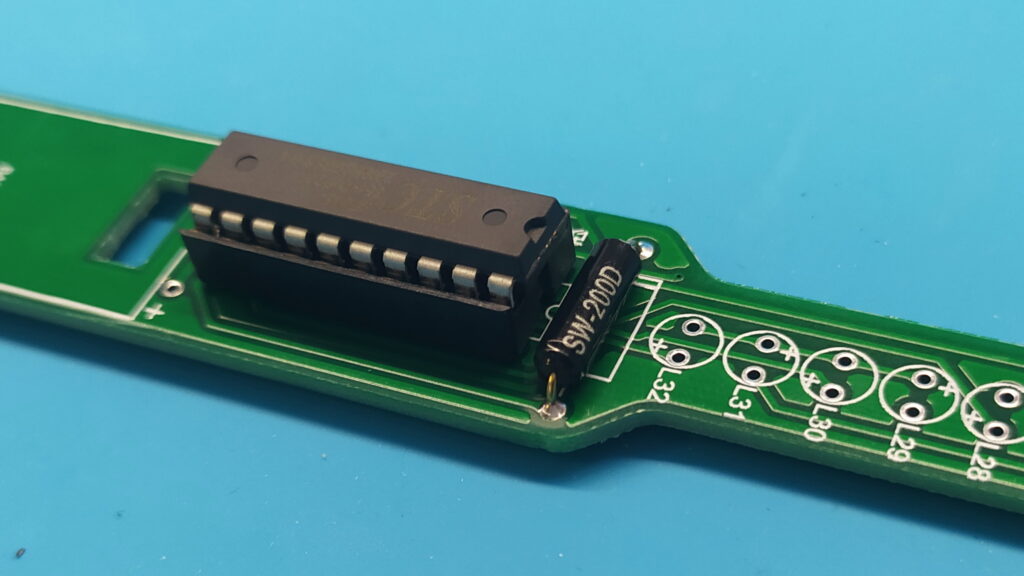

Устанавливаем контроллер в гнездо и припаиваем датчик тряски. Как раз датчик и дает контроллеру знать что вы трясете рукой и ему нужно мигать светодиодами.

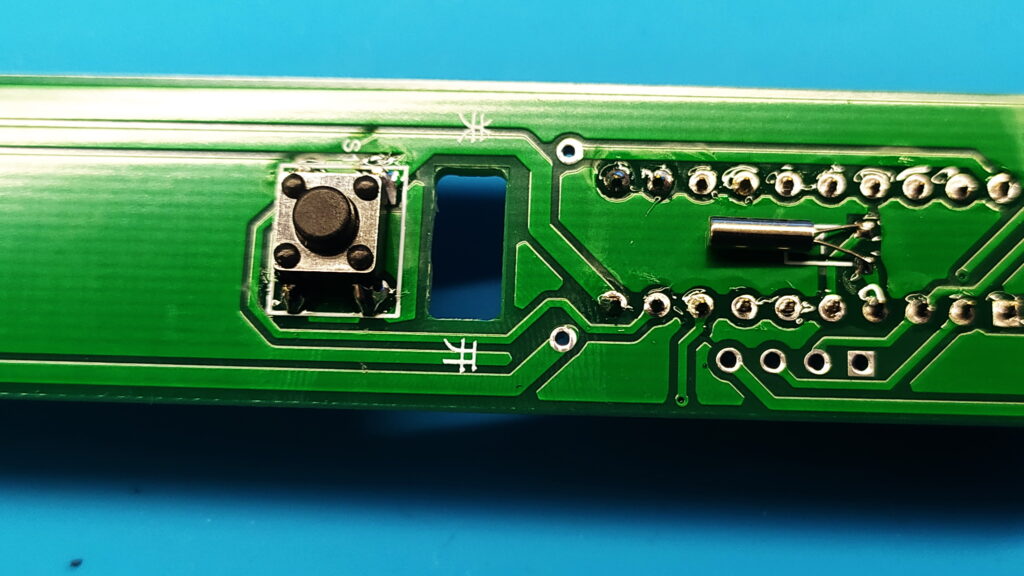

С обратной стороны монтируем кнопку и кварцевый резонатор.

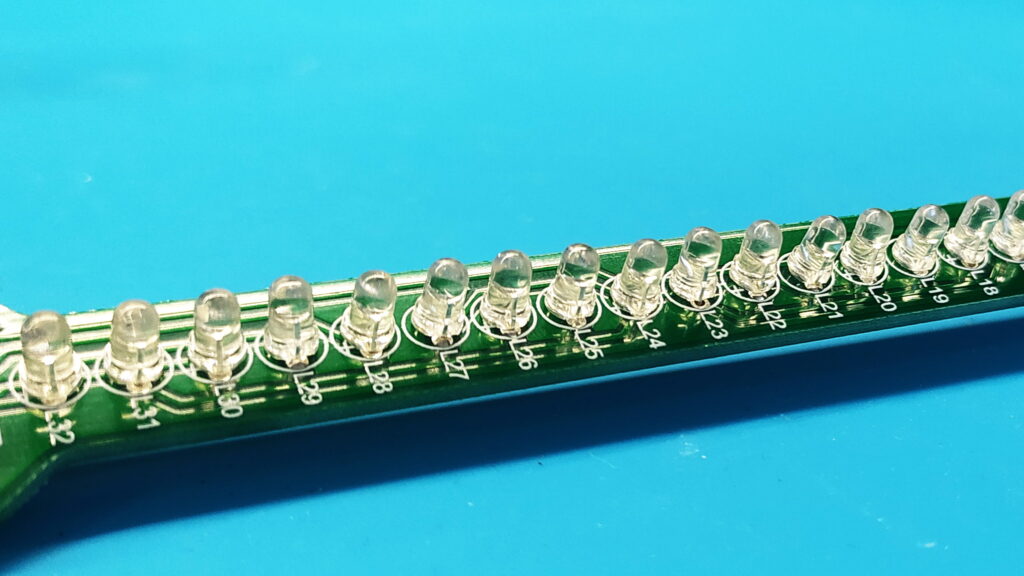

Монтируем светодиоды.
Предупреждение
Перед пайкой убедитесь что все светодиоды правильно вставлены в посадочные места и полярность нигде не перепутана!

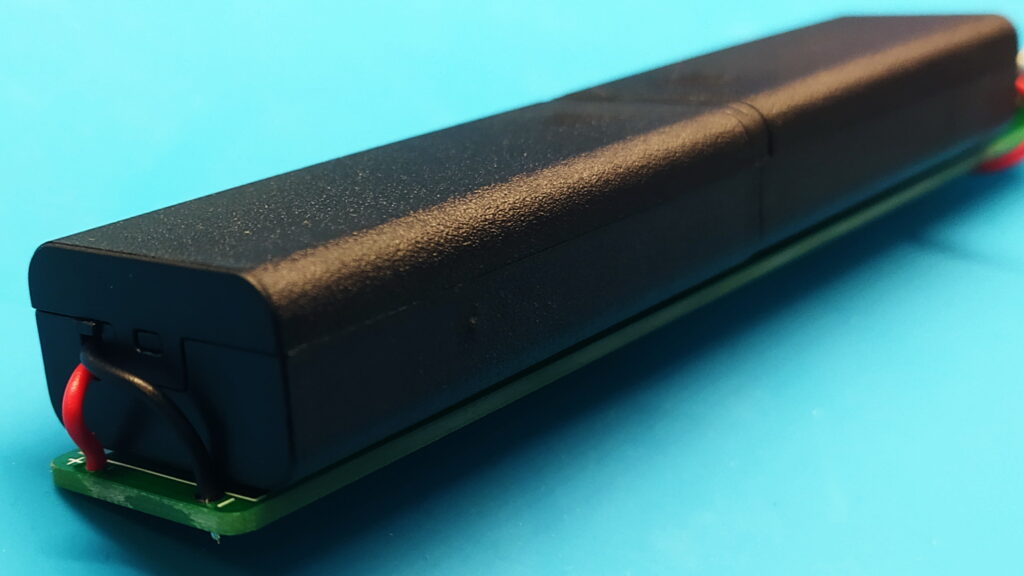

На широкую часть жезла ставим батарейные отсеки. Их нужно сориентировать так чтобы переключатели отсеков попадали в окошки на плате.
Припаиваем их проводки к плате. Красный — к контакту «+», черный — к контакту «-».
Совет
Батарейные отсеки желательно закрепить двухсторонним скотчем, но подойдет и скотч\изолента.

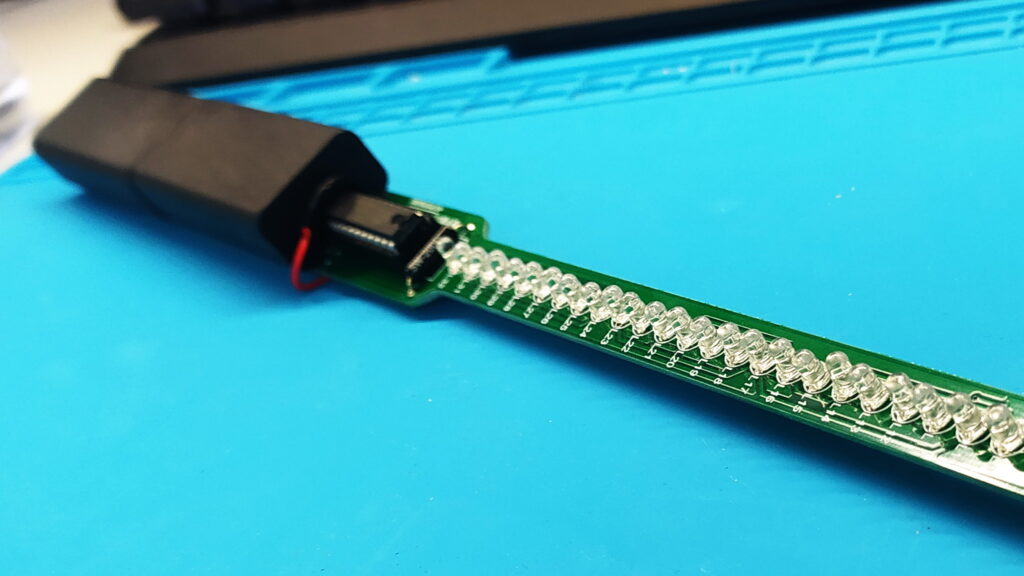

Жезл собран! Поздравляю.

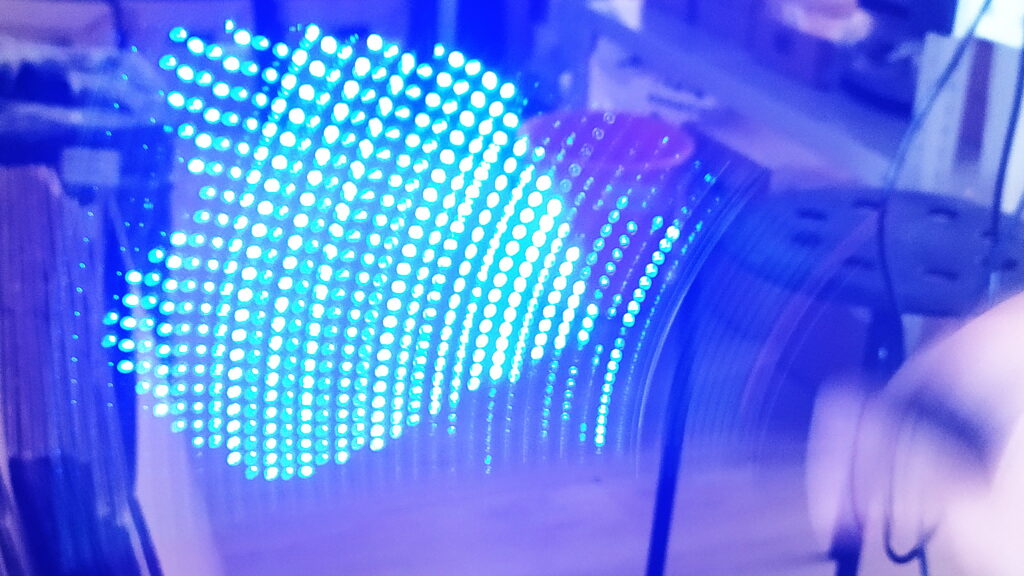

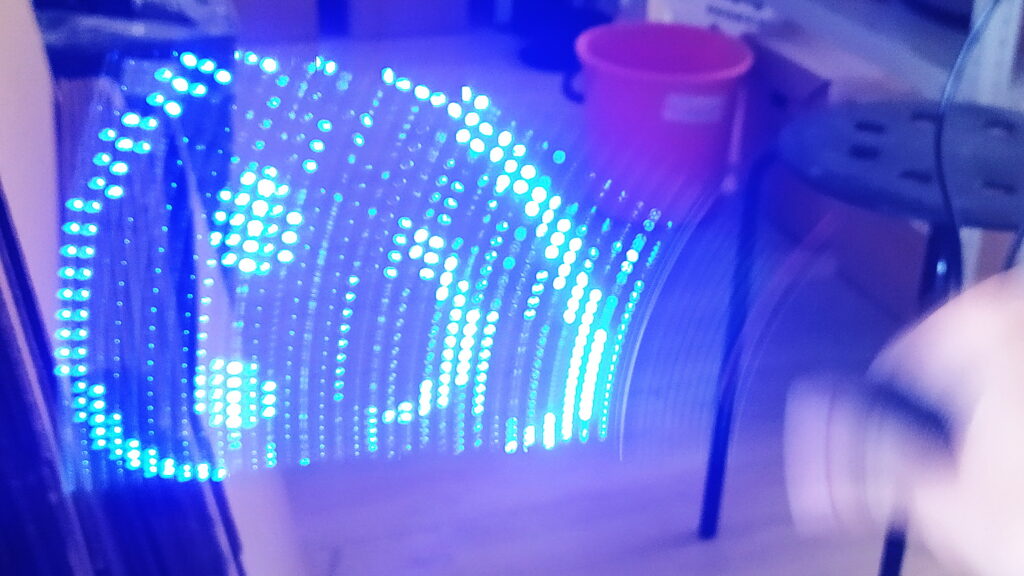

Теперь, если включить питание обоих батарейных отсеков и начать трясти жезлом, он будет рисовать изображения в воздухе.
