DIY набор для пайки — Мегафон

Введение

Мегафон — это устройство для усиления голоса. Схема этого простого электромегафона построена на микросхеме LM386 — низковольтном усилителе мощности. Эта популярная микросхема часто применяется в различных DIY-проектах.

Набор рассчитан на начинающих радиолюбителей и позволяет отработать пайку выводных элементов разного типа: от простых резисторов до микросхемы в DIP-корпусе.

Выводные элементы

Радиодеталь называют выводной, если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.

На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD-элементов — это компактнее и дешевле в масштабах промышленного производства.

Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате, потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками, или отверстиями под них.

Совет

Сквозной монтаж отлично подходит для получения навыков пайки. Перед тем как переходить к более сложным платам с SMD-радиодеталями, обязательно научитесь паять выводные платы.

В этой инструкции мы покажем, как собрать простой мегафон, схема которого состоит исключительно из выводных деталей.

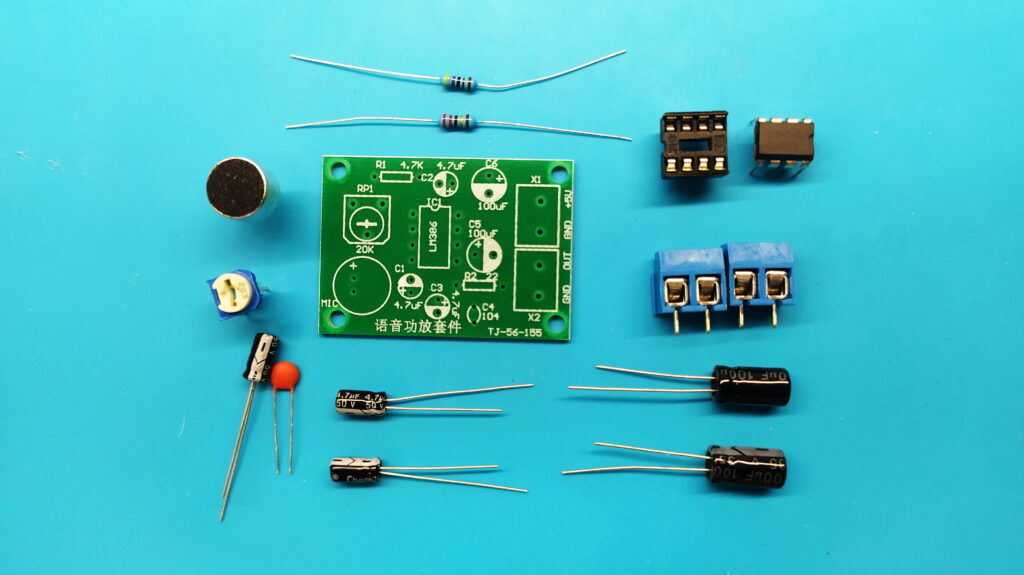

Состав набора

Все элементы набора — выводные.

• печатная плата;

• микросхема LM386 — усилитель звука;

• микрофон;

• динамик;

• потенциометр (регулятор чувствительности микрофона);

• клеммы для подключения питания и динамика;

• набор резисторов и конденсаторов.

Сборка набора

Резисторы

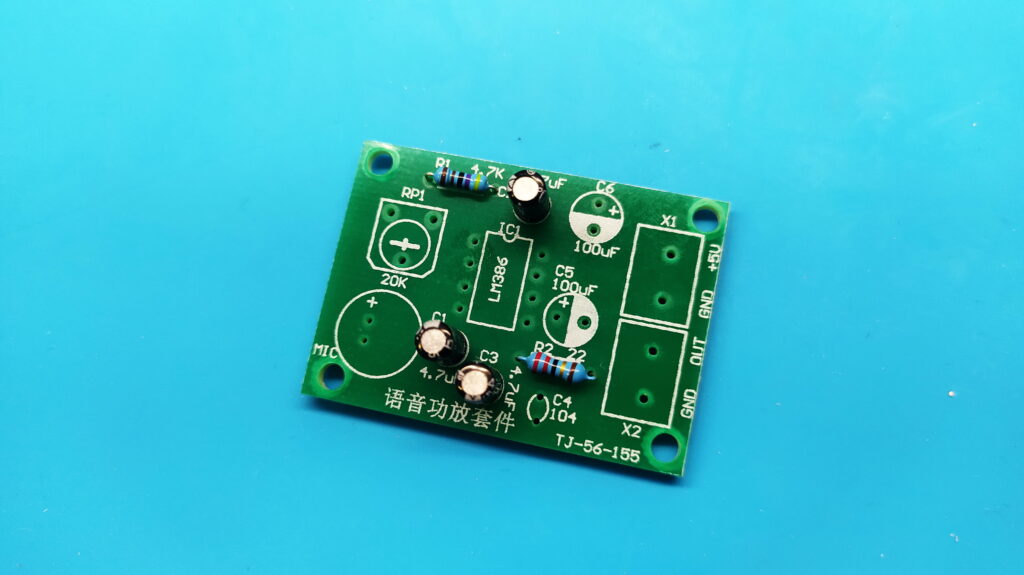

Начинаем сборку с припаивания резисторов на 4,7 кОм и 22 Ом. Обратите внимание на цветовую схему резисторов — должно получиться как на фото ниже.

Электролитические конденсаторы

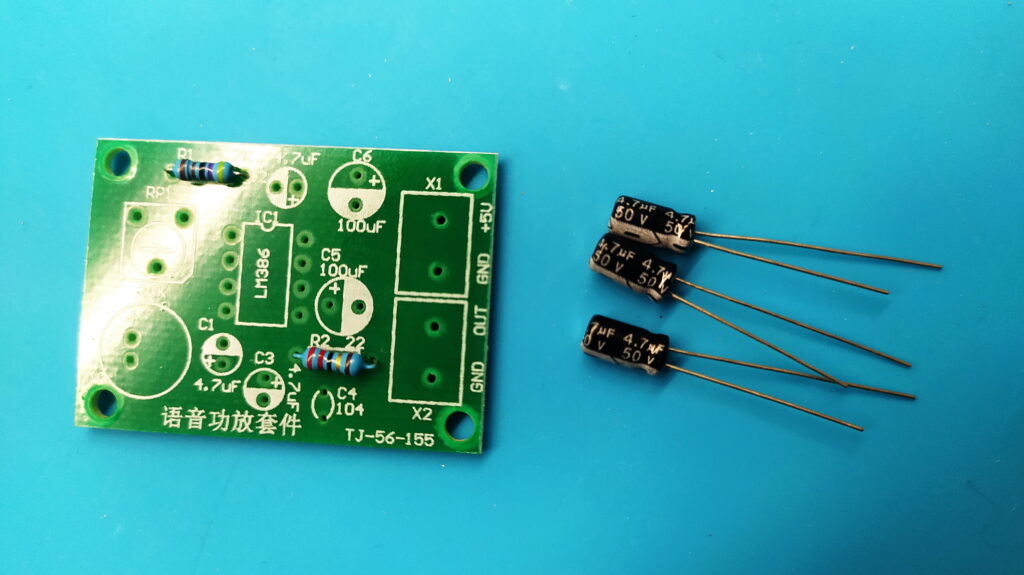

Следующий шаг — установка конденсаторов 4,7 мкФ. Посадочные места — C1, C2, C3.

Важно

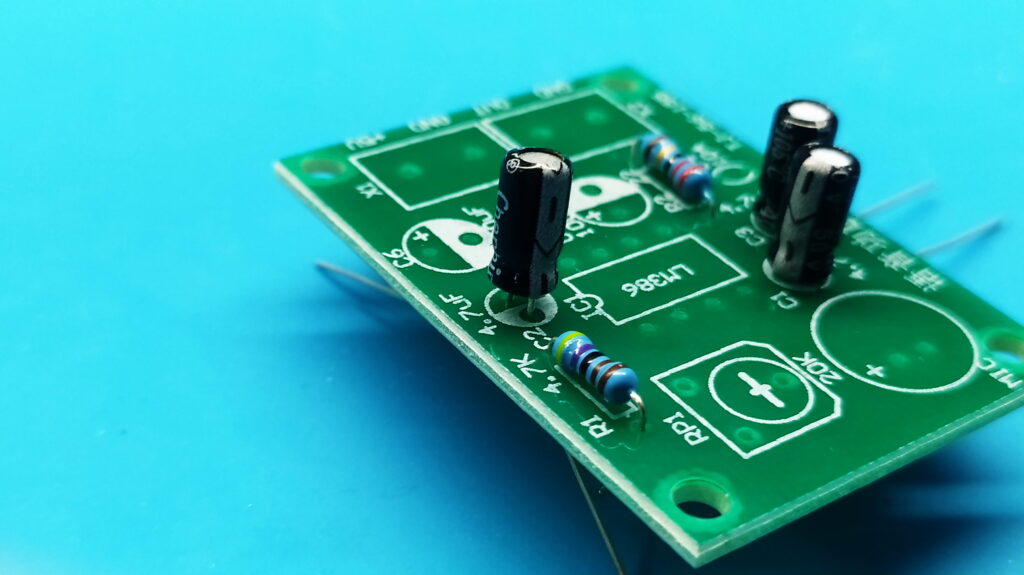

У электролитических конденсаторов есть полярность. Отрицательный контакт отмечен белой полосой, а на плате посадочное место под такой контакт выделено белым полукругом.

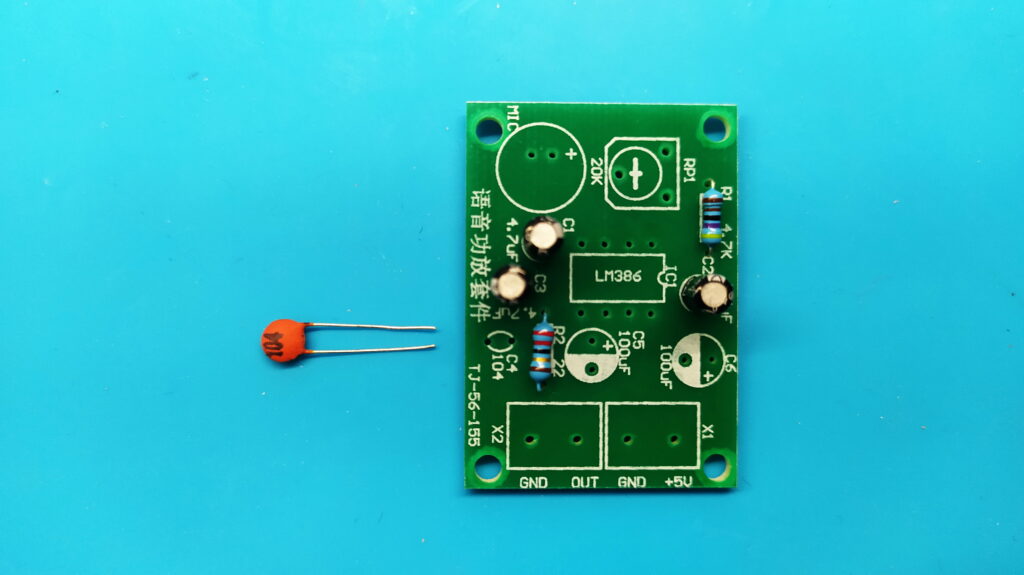

Керамический конденсатор

Теперь настала очередь керамического дискового конденсатора. У него нет полярности — можно монтировать его любой стороной.

Гнездо и микросхема LM386

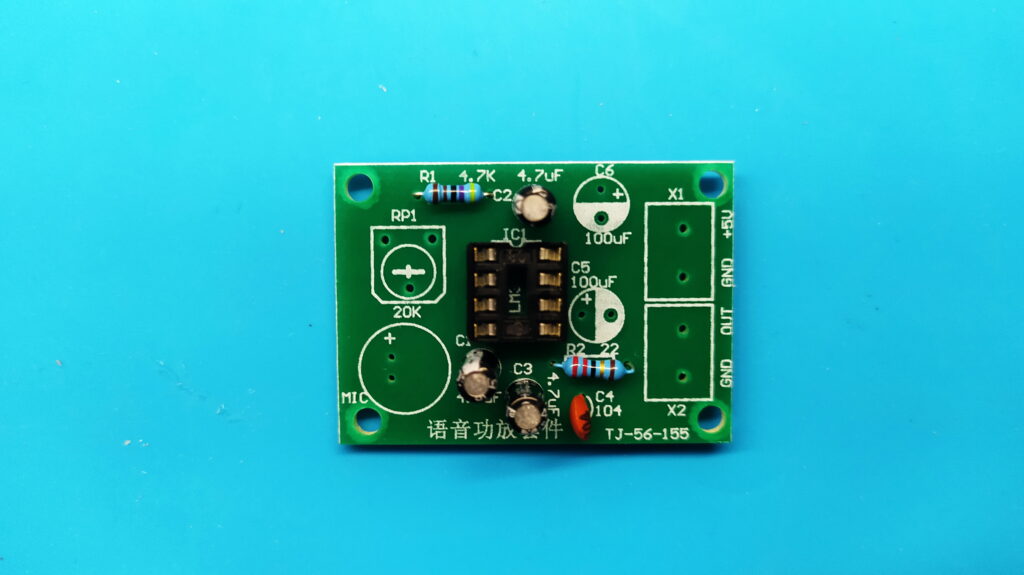

После него монтируем гнездо для микросхемы.

Подсказка

С одной стороны гнезда есть небольшая выемка. Монтировать его нужно так, чтобы выемка на элементе совпадала с выемкой на рисунке на плате.

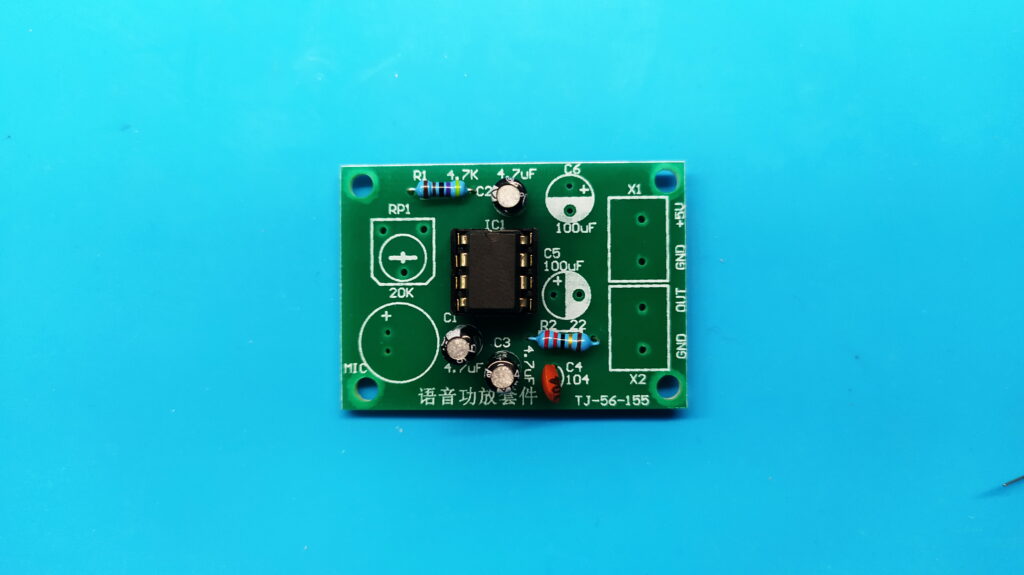

После установки гнезда вставляем в него микросхему. Её также необходимо вставлять так, чтобы выемка на чипе совпала с выемкой в гнезде.

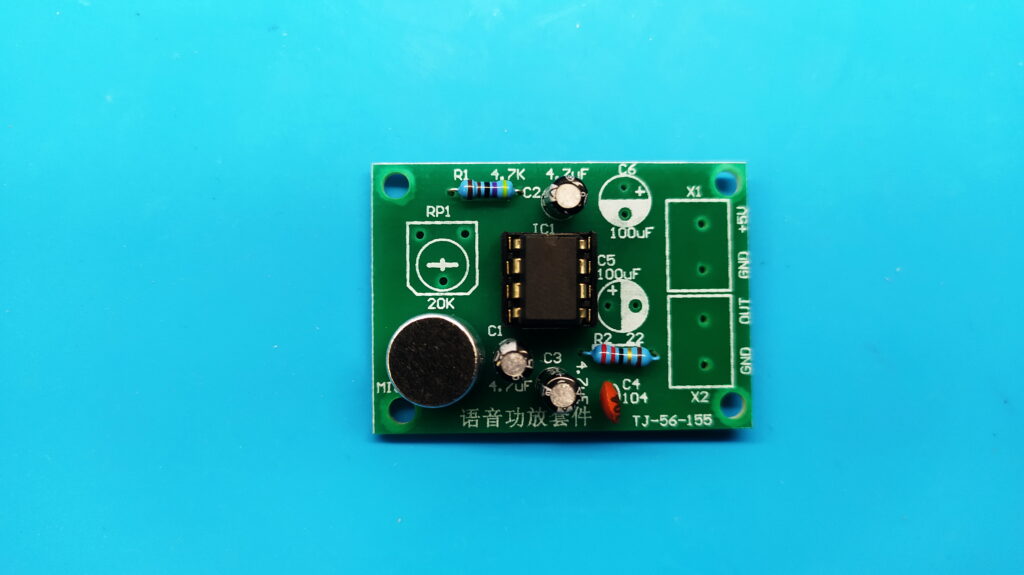

Микрофон

Теперь очередь микрофона.

Регулятор и клеммы

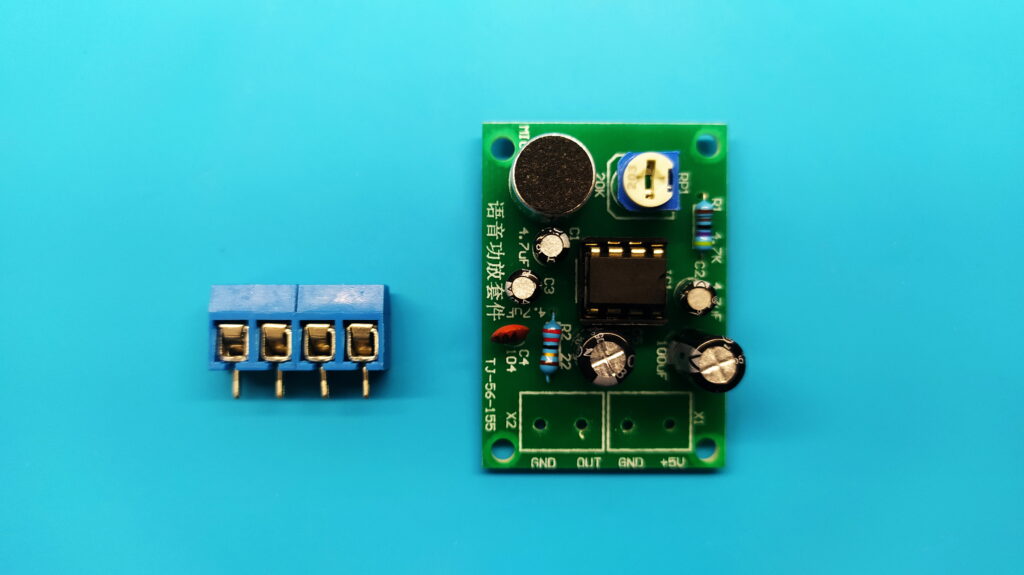

После микрофона припаиваем регулятор чувствительности и клеммы для подключения внешнего питания и динамика.

Примечание

У клемм с одной стороны есть небольшое углубление, а с другой — паз. Это позволяет собирать несколько клемм в целые каскады, которые удобнее монтировать, если клемм несколько.

Подключение питания и динамика

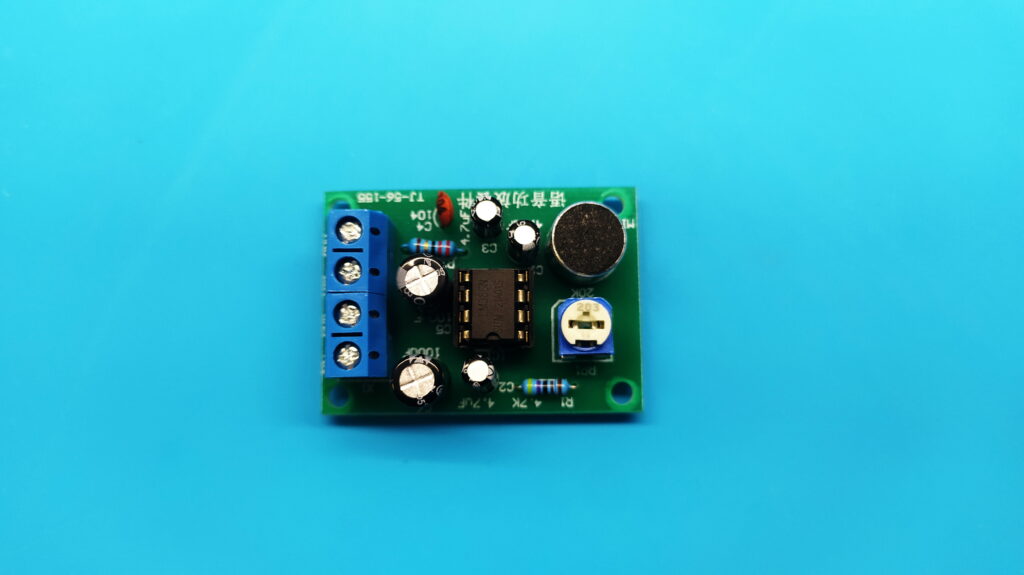

Готово! Теперь слегка ослабляем винтики в клеммах, подключаем питание и динамик.

• Клемма X1 — питание. Отрицательный контакт источника соединяем с контактом GND платы, а положительный — с контактом +5V.

• Клемма X2 — динамик. Полярность не имеет значения.

Совет

В качестве источника питания можно использовать три пальчиковые батарейки или зарядное устройство на 5 В (от любого телефона).

Проверка работы

Подаём питание и пробуем что-нибудь сказать рядом с микрофоном. Из динамика должен зазвучать ваш голос. С помощью регулятора можно изменять громкость.

Подсказка

Если динамик гудит при включении, проверьте качество пайки контактов микрофона и потенциометра, а также правильность установки полярности электролитических конденсаторов.
