DIY набор для пайки — Часы AT89-1

Будильник — несомненно, очень полезное устройство, без которого среднестатистическому человеку очень сложно проснуться в нужное время. Ещё 20 лет назад и часы и будильник были отдельными устройствами, которые 90% своей «техножизни» стояли в одном месте и служили одной цели. В наше же время, функцию часов и будильника взял на себя смартфон.

В этой онлайн-инструкции мы будем собирать светодиодный будильник на микроконтроллере AT89C2051. Он уже запрограммирован, поэтому нам нужно только правильно спаять все компоненты, подать питание и будильник заработает. В качестве индикаторов в данном устройстве применяются семисегментные светодиодные индикаторы.

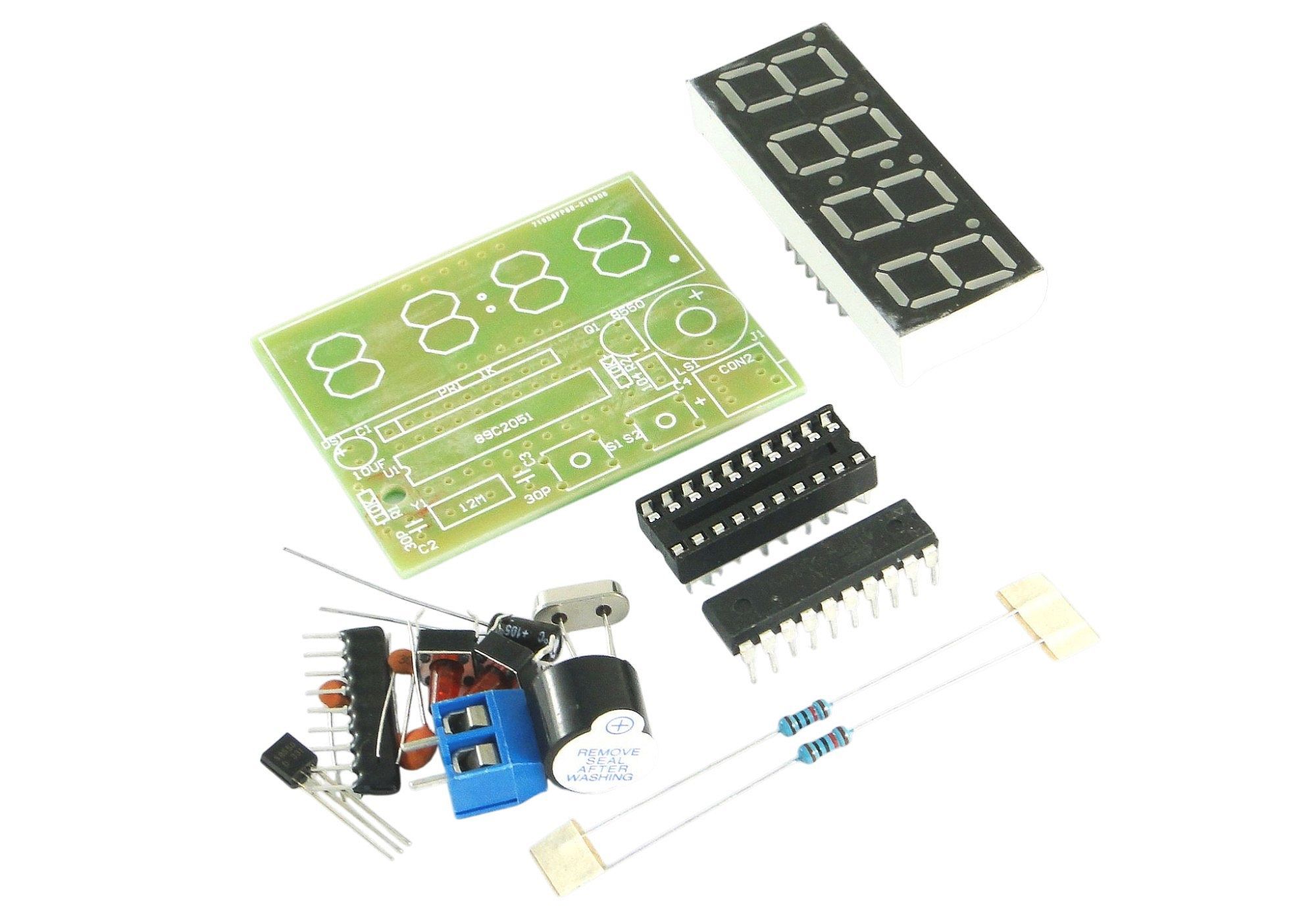

Набор для пайки Часы AT89-1

Примечание

Набор предназначен для тех, кто уже имеет опыт пайки выводных элементов и не боится сложностей. Компоненты устанавливаются сквозным монтажом на печатную плату.

Подготовка к работе

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.

Состав набора

  • печатная плата;

  • R1, R2 — резистор 10 кОм;

  • C4 — конденсатор керамический 0,1 мкФ;

  • C2, C3 — конденсатор керамический 30 пФ;

  • Y1 — кварцевый резонатор 12 МГц;

  • Q1 — транзистор 8550;

  • S1, S2 — кнопка тактовая 6×6 мм;

  • PR1 — сборка резисторная;

  • LS1 — зуммер;

  • C1 — конденсатор электролитический 10 мкФ;

  • U1 — сокет и микроконтроллер 89С2051;

  • DS1 — семисегментный индикатор;

  • J1 — винтовая клемма.

Набор для пайки Часы AT89-1

Резисторы

Для удобства сборки начнем пайку с самых простых элементов платы — резисторов. Ставим резисторы R1 и R2 в соответствующие посадочные отверстия любой стороной — у них нет полярности.

Конденсаторы

У керамических конденсаторов также нет полярности. Сначала припаиваем керамический конденсатор C4 на 0,1 мкФ. Затем два конденсатора на 30 пФ на места C2 и C3.

Кварцевый резонатор

Чтобы часы шли точно, необходим кварцевый резонатор с частотой 32768 кГц. У него нет полярности, тоже припаиваем любой стороной.

Транзистор

В схеме есть всего один транзистор. Ставим его в гнездо с меткой Q1.

Кнопки

Для настройки часов нам потребуются какие-то элементы управления. Припаиваем тактовые кнопки S1 и S2.

Резисторная сборка

Иногда, резисторы объединяют в так называемую сборку. Сборка — это один элемент, в который встроены несколько резисторов. Одна сторона сборки PR1 отмечена меткой. Припаиваем сборку так, чтобы метка на сборке совпадала с меткой на посадочном месте.

Звукоизлучатель (зуммер)

Будильник не будет будильником, если не заставит хозяина проснуться рано утром. Для этого он должен издавать неприятный громкий звук. С этой задачей справится самый простой активный звукоизлучатель LS1, он же — зуммер.

Предупреждение

У зуммера есть полярность! Положительный контакт отмечен на корпусе зуммера плюсиком. Такой же плюсик есть на гнезде, в которое его необходимо установить.

Конденсатор электролитический

Конденсатор C1 электролитический и у него есть полярность. На корпусе конденсатора со стороны одного из контактов есть серая полоска — это катод. А ещё, как и у светодиодов, ножка катода короче ножки анода. Припаиваем конденсатор так, чтобы длинная ножка — анод, попала в отверстие с плюсиком.

Микросхемы

Припаиваем гнёздо (он же сокет) для микроконтроллера U1. У гнезда с одного торца есть выемка, которую необходимо совместить с соответствующей выемкой, изображённой на маркировке гнезда.

Затем вставляем микросхем, соблюдая это же правило — выемка к выемке. То есть выемка на торце микросхемы, должна совпадать с выемкой на гнезде.

Индикатор

Припаиваем светодиодный семисегментный индикатор DS1. Разрядные точки должны смотреть вниз платы.

Разъём питания

Наконец, устанавливаем на плату последний элемент — винтовой терминал J1 для подключения питания.

Готово! Подключаем к разъёму питания сборку из трёх батареек АА, проверяем работу часов и настраиваем их.

Инструкция по использованию

Для входа в режим настройки следует нажать и удерживать левую кнопку. После звукового сигнала, на индикаторе появится буква A и текущее значение часа.

С помощью правой кнопки устаналивается нужный час. Затем, для переключения к минутам снова нажимаем левую кнопку.

Так образом, последовательно настраиваются все числа в будильнике:

  • A — часы;

  • B — минуты;

  • C — почасовой сигнал вкл/выкл;

  • D — будильник вкл/выкл;

  • E — часы будильника;

  • F — минуты будильника;

  • G — второй будильник;

  • H — часы второго будильника;

  • I — минуты второго будильника;

  • J — подстройка скорости хода.

После настройки параметра J, часы переходят в рабочий режим.

Совет

В рабочем режиме, нажатие правой кнопки переключает часы между отображением часов/минут и минут/секунд.
