DIY набор для пайки — кулон Техно-улей
Светодиодный кулон «Техно-Улей» специально изготовлен для ценителей роевой робототехники. Набор состоит из 12 SMD элементов с суммарным количеством точек пайки — 32.
Что такое SMD?
В переводе с английского, SMD — это surface mounted device, то есть «устройство, монтируемое на поверхность». В отличие от технологий недавнего прошлого, SMD элементы занимают гораздо меньше места. SMD позволяет нам сделать устройство очень компактным. Достаточно посмотреть на материнскую плату любого смартфона, чтобы понять о чем идет речь.
SMD бывают разных размеров. Элементы прямоугольной формы такие как светодиоды или резисторы измеряются по длинам сторон. Например, на Ардуино установлены светодиоды 0805. В переводе с дюймовой системы в метрическую это соответствует размеру 2 x 1,25 мм. А большинство керамических конденсаторов на той же плате имеют размер 0603 = 1,6 x 0,8 мм.
Примечание
В данном наборе мы будем учиться работать с более крупными элементами — 1206.
Подготовка к работе
Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый.
Совет
Если чего-то не хватает, вы можете приобрести следующие инструменты и материалы:
DIY набор для пайки — Техно-Улей, 32 точки
Флюс ЛТИ-120, флакон с кистью 22 мл
Припой Sn63Pb37 63/37, 0.5 мм, 100 г, с флюсом 2.2%, Apemic
Губка для чистки жала паяльника в боксе
Бокорезы Best 120 мм
Силиконовый термостойкий мат 300x400 с отсеками
Состав набора

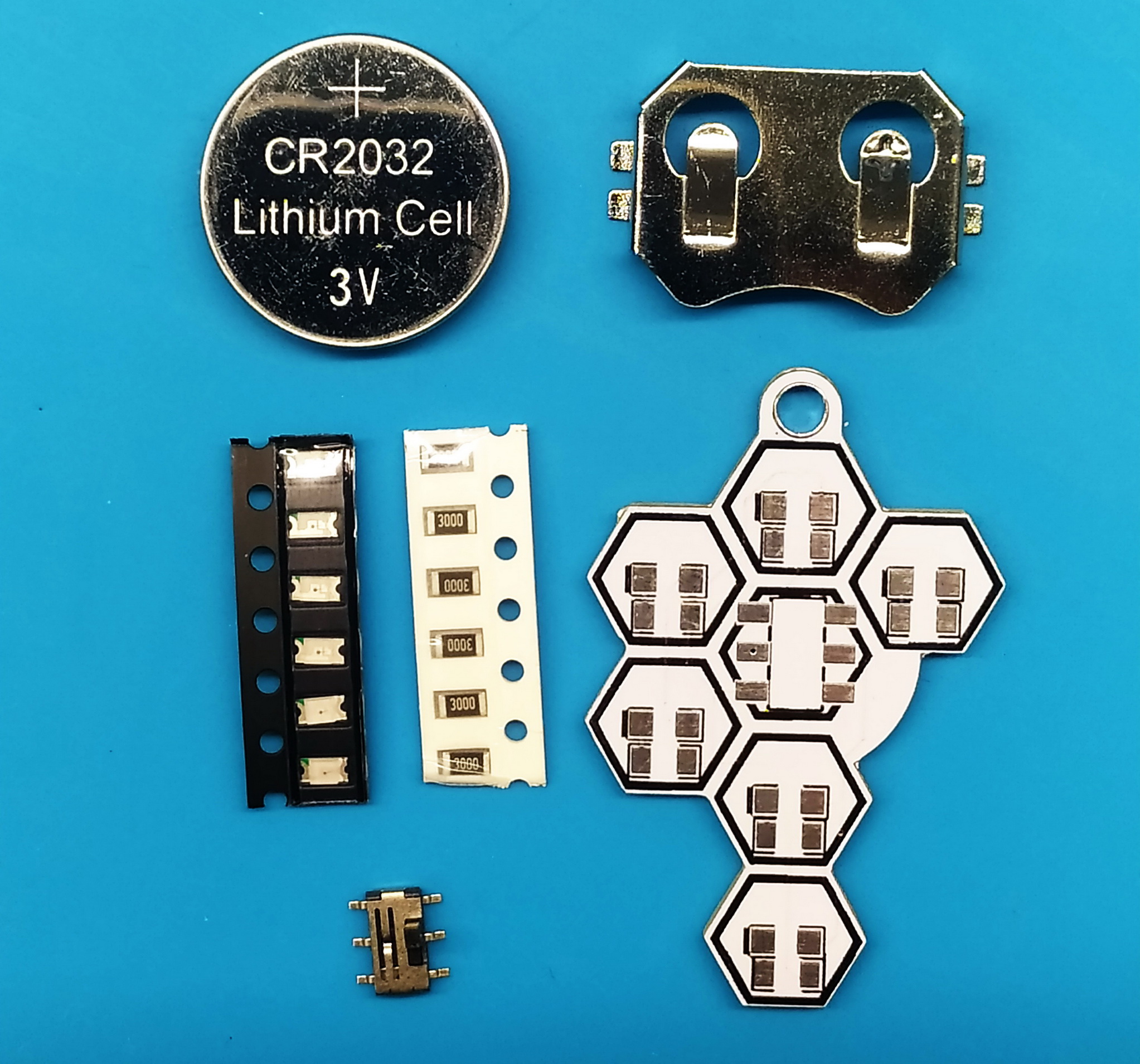

Набор состоит из минимального количества элементов и рассчитан на тех кто только начинает постигать азы работы с SMD радиодеталями. В комплект мы положили следующее:
печатная плата;
пять резисторов форм-фактора 1206, 220 Ом;
пять светодиодов форм-фактора 1206 (три красных и 2 синих);
выключатель;
элемент питания CR2032, 3 Вольта.
Сборка

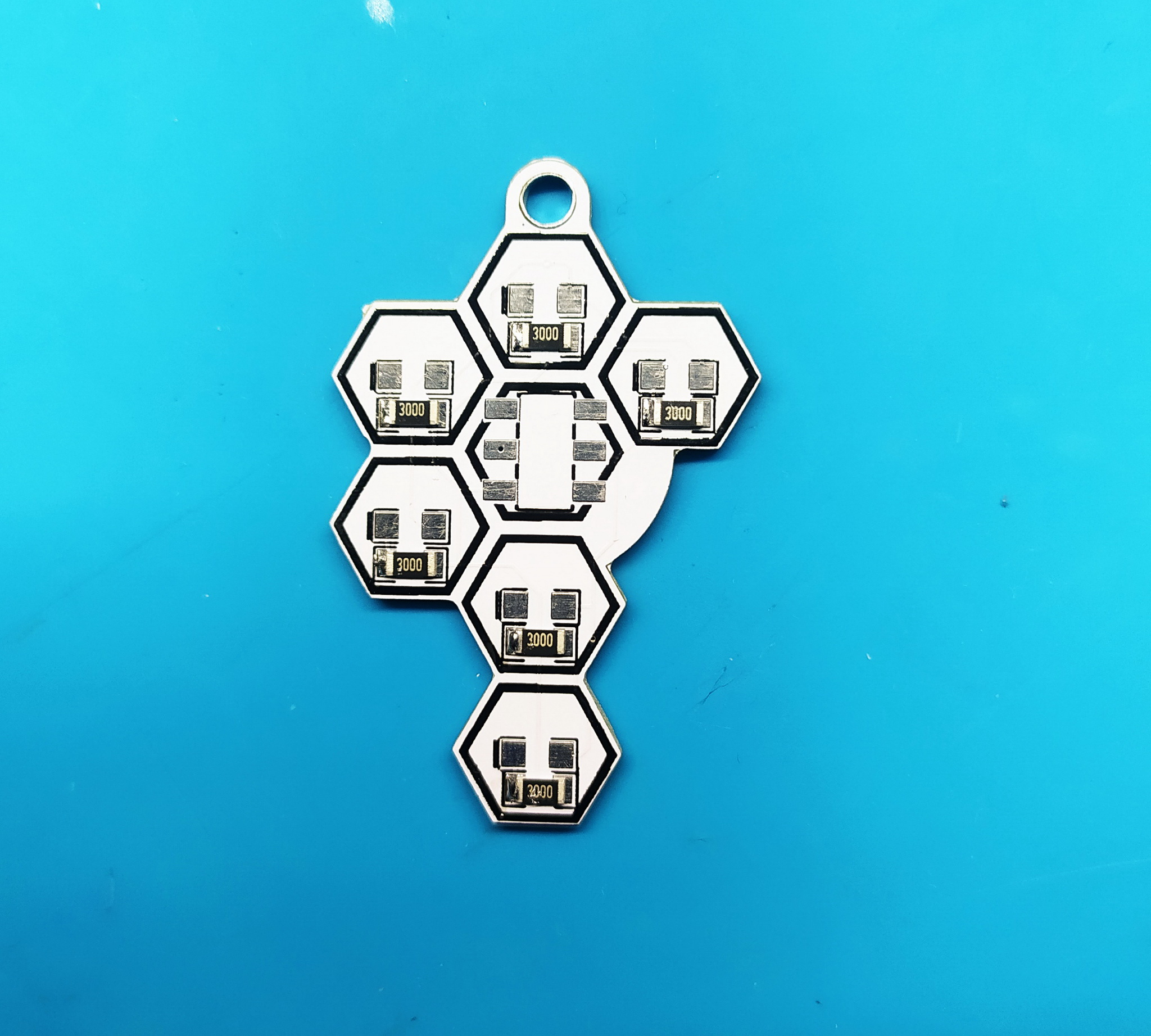

Начинаем с установки резисторов. На этой плате они все одинаковые и у них нет полярности, так что паяем как попало.

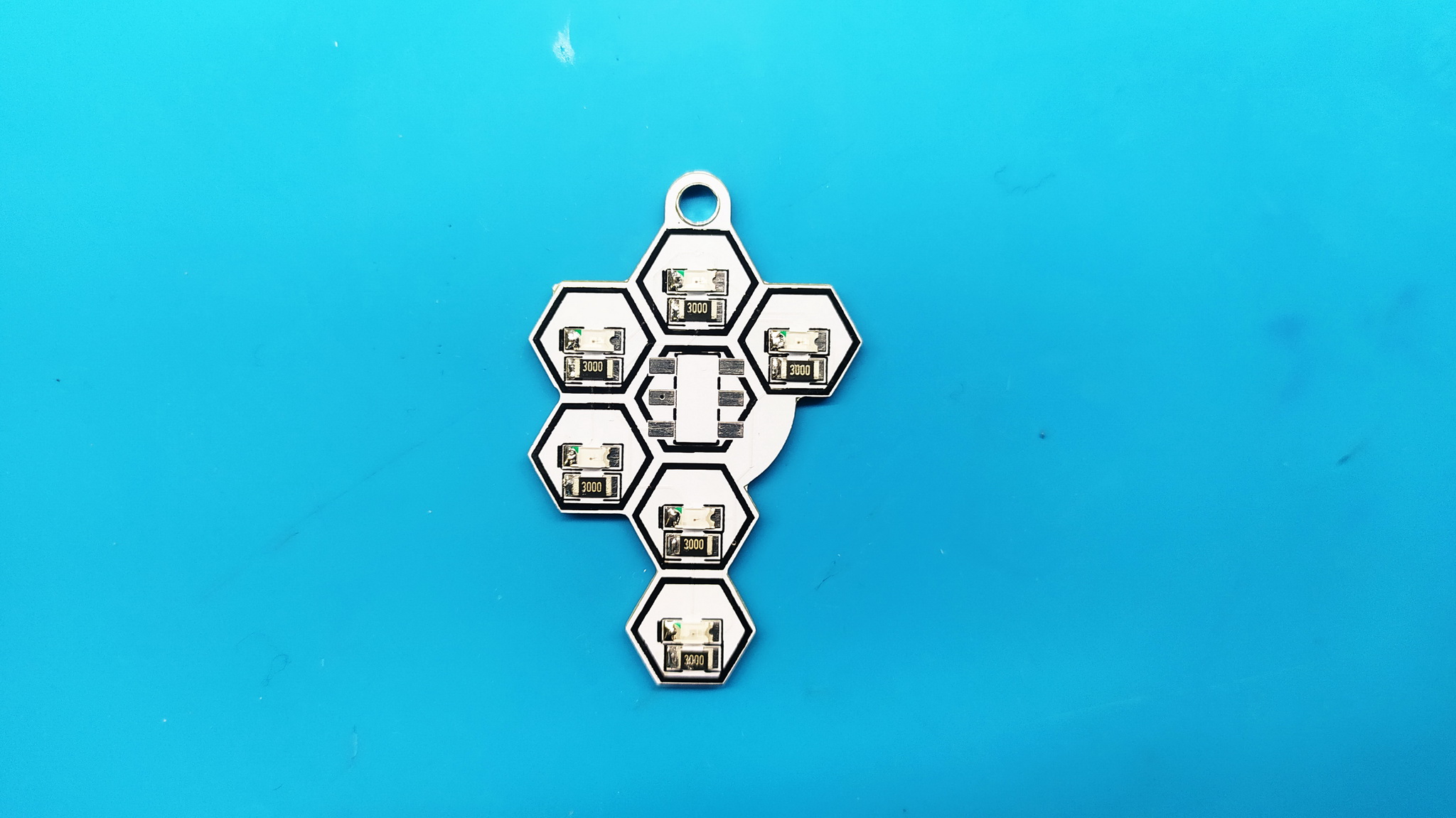

Теперь очередь светодиодов.
Важно
Светодиод — компонент имеющий полярность. На фото выше можно заметить что с левой стороны посадочного места для светодиода есть чёрная черточка. Это метка установки отрицательного контакта светодиода. А на самом светодиоде отрицательный контакт светодиода отмечен зеленым цветом.

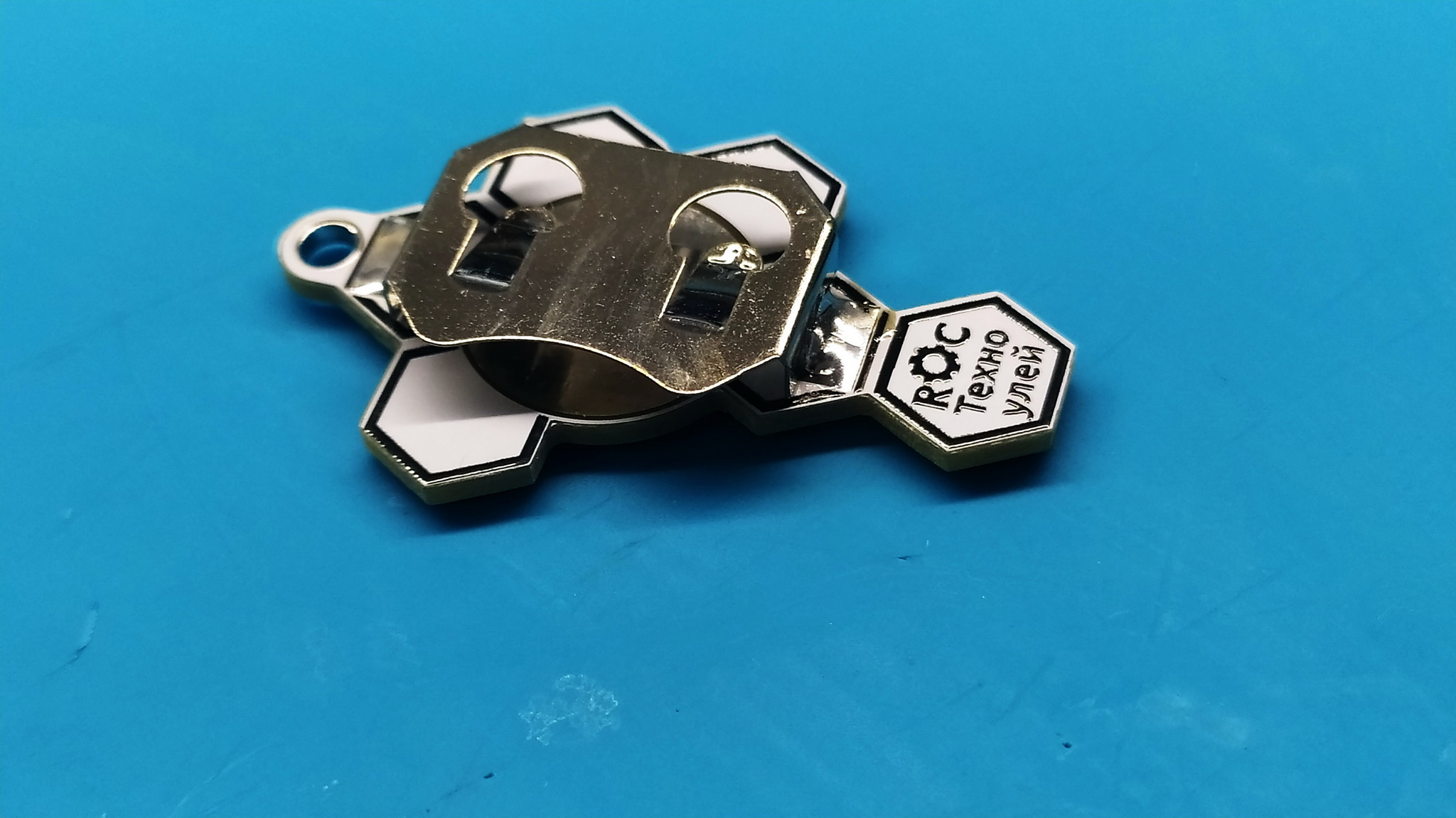

После монтажа резисторов и светодиодов, переворачиваем плату и припаиваем отсек для батареи.

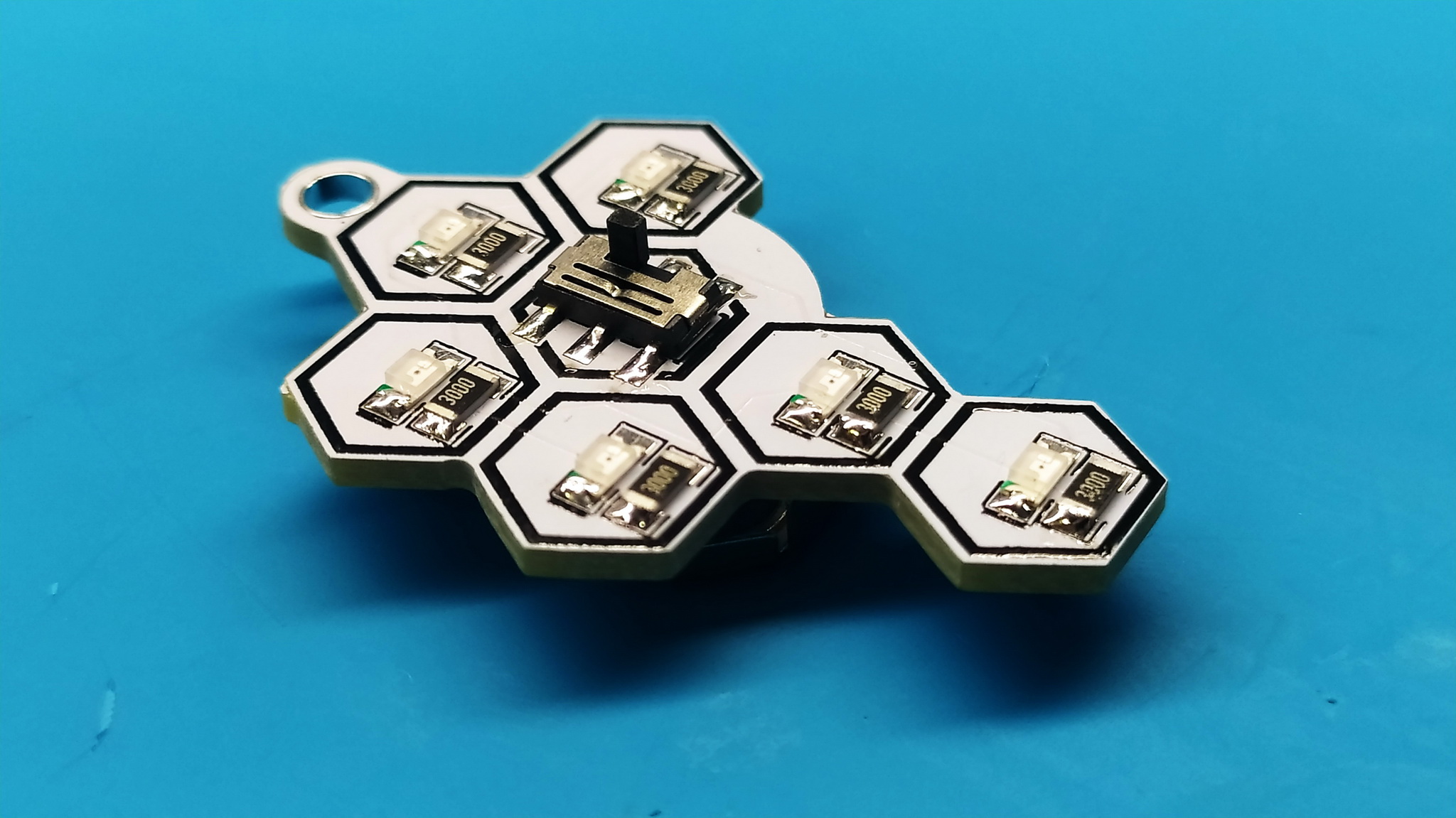

Теперь нужно перевернуть плату и установить переключатель.

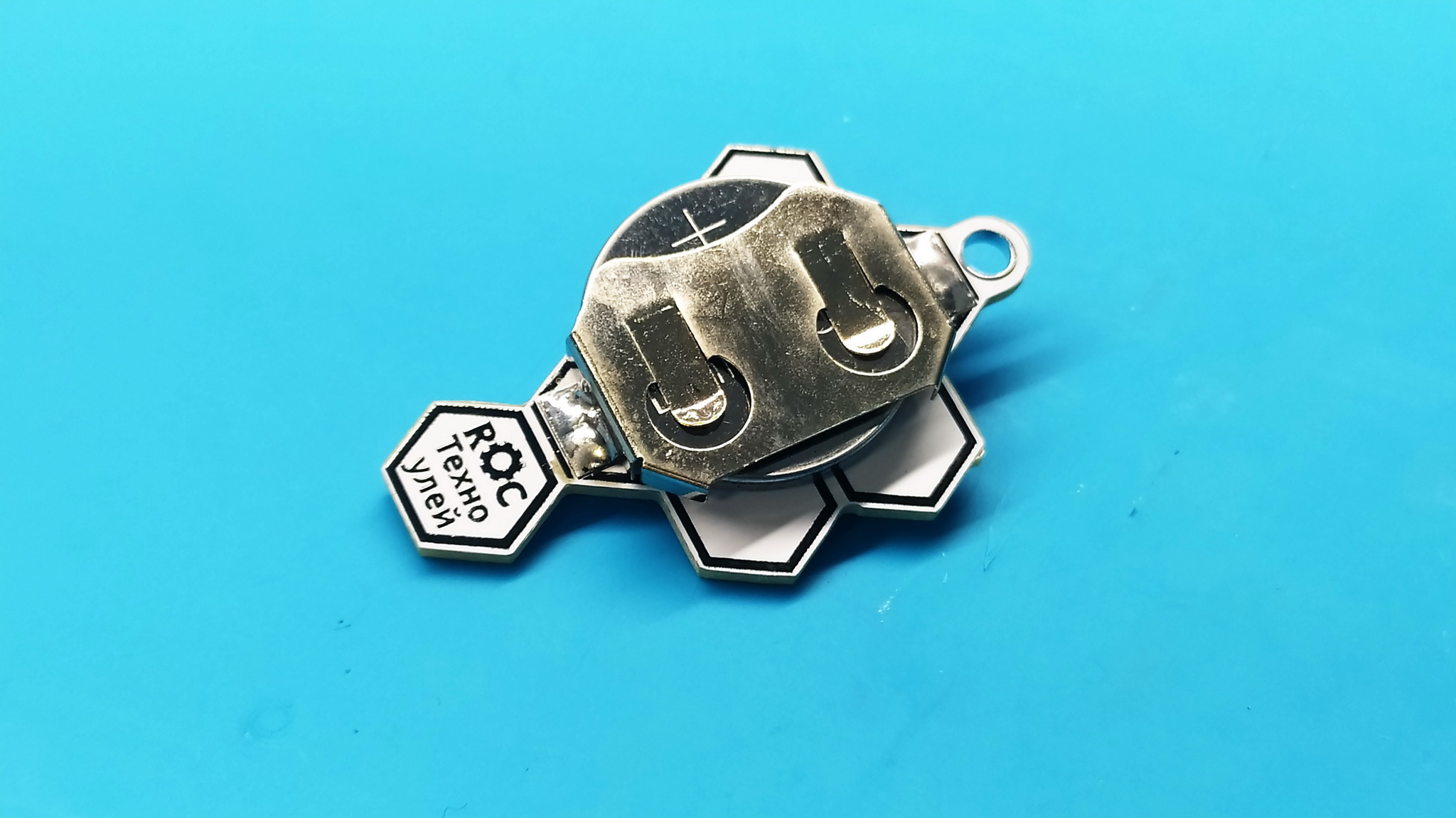

Вставляем батарейку отрицательным контактом к плате.

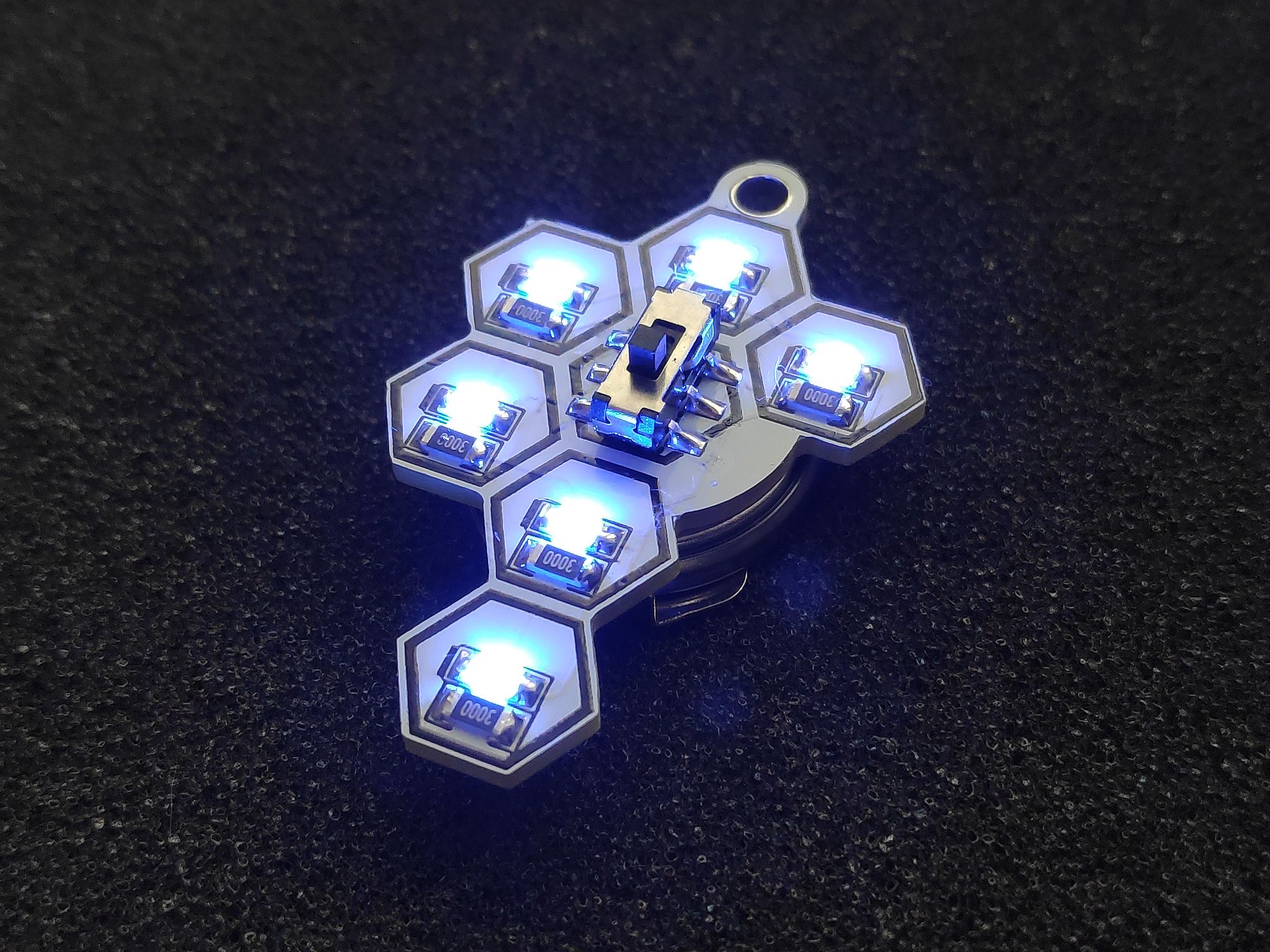

Теперь можно проверить работу кулона.
Подсказка
При переключении рычажка переключателя кулон должен засветиться.
