DIY набор для пайки — Индикатор шума V1

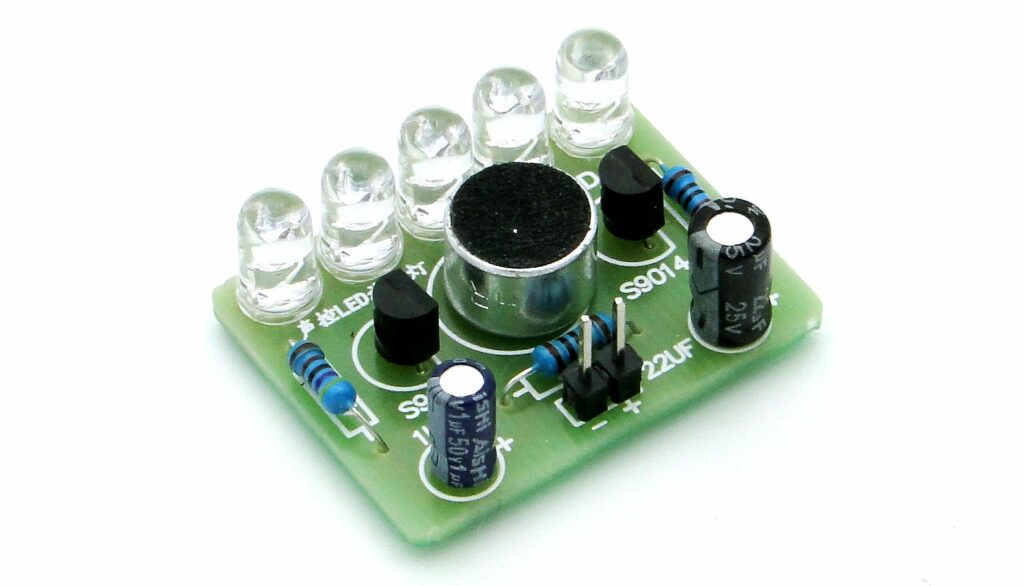

Набор для пайки простейшего индикатора шума. Ключевые элементы: микрофон и транзисторы. Когда микрофон улавливает шум, на его выводах появляется сигнал. Этот сигнал усиливается каскадом из двух транзисторов и подаётся на светодиоды. Светодиоды вспыхивают от каждого шума.

Набор предназначен для тех кто только начал заниматься пайкой. Компоненты устанавливаются сквозным монтажом на однослойную плату.

Выводные элементы

Радиодеталь называют выводной если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.

На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD элементов — это компактнее и дешевле в масштабах промышленного производства.

Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками или отверстиями под них.

Совет

Сквозной монтаж отлично подходит для получения навыков пайки. Перед тем, как переходить к более сложным платам с SMD радиодеталями, обязательно научитесь паять выводные платы! В этой инструкции мы покажем как собрать простой индикатор шума, схема которого состоит исключительно из выводных деталей.

Подготовка к работе

Для сборки устройства понадобится паяльник, немного припоя и флюс, жидкий или гелевый. Если чего-то не хватает, вы можете приобрести это у нас в магазине AlashEd:

Примечание

Что понадобится:

DIY набор для пайки — Детектор шума, 30 точек
Флюс ЛТИ-120, флакон с кистью 22 мл
Припой Sn63Pb37 63/37, 0.5 мм, 100 г, с флюсом 2.2%
Губка для чистки жала паяльника в боксе
Бокорезы 120 мм
Силиконовый термостойкий мат 300x400 с отсеками

Состав набора

Q1, Q2 — биполярные транзисторы S9014
MK1 — микрофон
С1 — конденсатор 22 мкФ
С2 — конденсатор 1 мкФ
R1 — резистор 4,7 кОм
R2 — резистор 1 МОм
R3 — резистор 10 кОм
D1-D5 — светодиод красный, диаметр 5 мм
J1 — разъём питания

Сборка устройства

1. Начинаем монтаж с установки резисторов. Вставляем в посадочные места резисторы R1, R2 и R3.

Подсказка

Все три резистора имеют разные номиналы. Чтобы определить номинал резистора, можно воспользоваться мультиметром или найти в интернете калькулятор цветовой маркировки резисторов.

2. После монтажа всех резисторов переходим к транзисторам — Q1 и Q2. Нужно просто установить их, так чтобы плоская сторона транзистора совпадала с плоской стороной на маркировке посадочного места.

3. Теперь черёд электролитических конденсаторов С1 и С2.

Предупреждение

У электролитических конденсаторов есть полярность. Ножка с отрицательным контактом конденсатора отмечена светлой полосой на корпусе. При неправильной установке конденсатор может выйти из строя.

4. Устанавливаем микрофон на посадочное место с меткой MK1.

5. Припаиваем двойной штыревой разъём питания.

6. В последнюю очередь монтируем светодиоды.

Важно

Положительный контакт светодиода (анод) имеет большую длину, чем отрицательный. Если посмотреть на посадочные места для светодиодов на плате, то анод там отмечен плюсиком.

Подаём питание от любого источника постоянного тока с напряжением около 5 вольт. Подойдёт сборка из 4-х батареек AA. Теперь пробуем хлопать или кричать — светодиоды должны вспыхивать от громких звуков. Готово!
