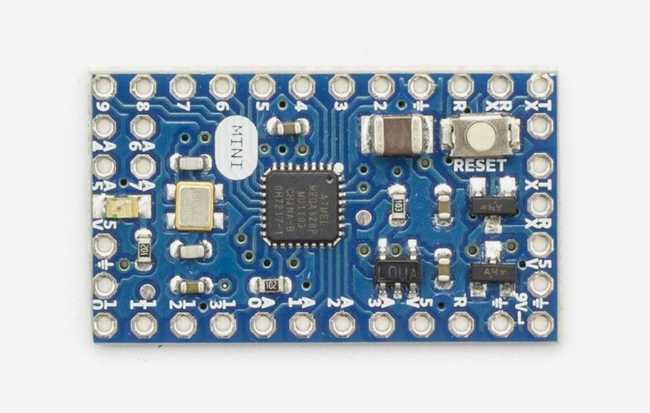

Arduino Mini 05 без разъёмов

Примечание

Данная страница описывает продукт, снятый с производства.

Arduino Mini — очень компактная версия Arduino Nano без встроенного преобразователя USB-в-последовательный порт. Эта версия поставляется без разъёмов.

Arduino Mini 05 — небольшая плата микроконтроллера, изначально основанная на ATmega168, но теперь поставляемая с ATmega328 (даташит), предназначенная для использования на макетных платах и в условиях ограниченного пространства. Она имеет 14 цифровых входов/выходов (из которых 6 могут использоваться как выходы ШИМ), 8 аналоговых входов и кварцевый генератор 16 МГц. Она может быть запрограммирована с помощью USB Serial адаптера или другого адаптера USB или RS232 в TTL последовательный порт.

Новый Mini (ревизия 05) имеет новый корпус ATmega328, который позволяет разместить все компоненты на верхней стороне платы. Он также имеет встроенную кнопку сброса. Новая версия имеет ту же конфигурацию выводов, что и ревизия 04.

Предупреждение

Не питайте Arduino Mini напряжением более 9 вольт и не подключайте питание в обратной полярности: вы, вероятно, выведете плату из строя.

Начало работы

В разделе Начало работы вы можете найти всю информацию, необходимую для настройки платы, использования Arduino Software (IDE) и начала работы с кодом и электроникой.
