Arduino Board Serial Single Sided v3

Примечание

Эта страница относится к продукту, который снят с производства.

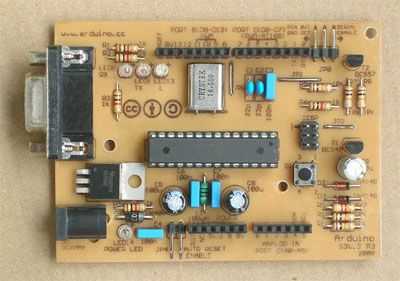

Односторонняя последовательная плата Arduino (версия 3)

Если у вас нет простого способа заказать плату или набор Arduino, вы можете вытравить этот дизайн печатной платы вручную и спаять его самостоятельно. Плата полностью совместима по выводам с Arduino Diecimila и должна работать с любым шилдом Arduino.

Это третья ревизия платы: Arduino Single-Sided Serial version 3, или s3v3, или Arduino Severino. Она была разработана Адилсоном Акаши (Adilson Akashi) на основе предыдущей версии.

• Изображение A4 для термотрансферной печати (.png)

• Схема (.png)

• Файлы EAGLE (.zip)

• Руководство (.pdf)

• Схема монтажа (.png)

Эти файлы распространяются по лицензии Creative Commons Attribution Share-Alike 2.5.
