Arduino Board Serial
Примечание
Эта страница относится к продукту, который снят с производства.
Плата Arduino — последовательный интерфейс
Предупреждение
Эта страница была обновлена в исторических целях, и мы не можем гарантировать, что файлы будут доступны вечно.

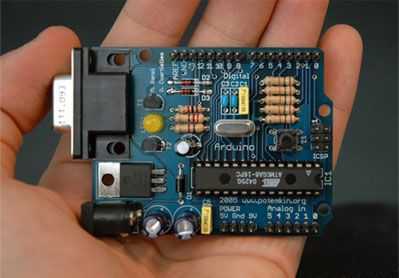

Фото: Nicholas Zambetti
Это базовая плата, которая использует RS232 в качестве интерфейса связи с компьютером для программирования или обмена данными. Эту плату легко собрать даже в качестве учебного упражнения. Она была спроектирована с использованием максимально простых компонентов, чтобы их можно было найти даже в ближайшем магазине.
Эталонные дизайны Arduino распространяются по лицензии Creative Commons Attribution-ShareAlike 2.5.
Версия 1 (Устаревшая — больше НЕ доступна)
Примечание
По состоянию на 30.03.2005 это были оригинальные дизайны, произведённые впервые.
Версия 2
Скачать файлы Eagle CAD / схема / список деталей
Примечание
Дизайн от 02.10.2005
Последнее обновление 03.12.2019, SM
Список деталей для Serial (RS232) Arduino
Детали Digikey от Tom Igoe
Arduino RS232 BOM
Детали |
Кол-во |
Номинал |
Устройство |
Farnell |
RS |
Distrelec |
Digikey |
|---|---|---|---|---|---|---|---|
S1 |
1 |
Кнопка сброса |
535916 |
SW400-ND |
|||
IC2 |
1 |
78xxL |
7805 TO220 |
701853 |
LM7805CT-ND |
||
X1 |
1 |
Разъём DB9 PCB (гнездо) |
4106118 |
A2100-ND |
|||
LED1 |
1 |
Зелёный светодиод |
656719 |
160-1144-ND |
|||
POWER |
1 |
4-контактный штыревой разъём |
3291777 |
A26509-20-ND |
|||
J2 |
1 |
6-контактный штыревой разъём |
A26509-20-ND |
||||
J1, J3 |
2 |
8-контактный штыревой разъём |
A26509-20-ND |
||||
X2 |
1 |
Разъём питания 2,1 мм |
224959 |
CP-102AH-ND |
|||
Q1 |
1 |
Кварц 16 МГц |
641029 |
300-6034-ND |
|||
D1 |
1 |
1N4004 |
1N4004 или аналог |
251707 |
1N4004GICT-ND |
||
D2, D3 |
2 |
1N4148 |
1N4148 |
399390 |
1N4148FS-ND |
||
R7 |
1 |
1k |
Резистор 1/4 Вт |
509164 |
1.0KQBK-ND |
||
R3 |
1 |
4k7 |
Резистор 1/4 Вт |
509243 |
4.7KQBK-ND |
||
R1, R4, R5, R6, R8 |
5 |
10k |
Резистор 1/4 Вт |
509280 |
10KQBK-ND |
||
C8 |
1 |
10u |
Электролитический конденсатор |
920502 |
P11250-ND |
||
C2, C3 |
2 |
22p |
Полиэстеровый конденсатор |
896410 |
1330PH-ND |
||
C1, C5 |
2 |
100n |
Полиэстеровый конденсатор |
146079 |
P4201-ND |
||
C6, C7 |
2 |
100u |
Электролитический конденсатор |
920629 |
P10269-ND |
||
R2 |
1 |
220 |
Резистор 1/4 Вт |
509097 |
220QBK-ND |
||
X3 |
1 |
Панель для ИС 28 выводов |
ED3128-ND |
||||
IC1 |
1 |
ATMEGA8 |
Микроконтроллер Atmega8 28pin DIP |
3917927 |
ATMEGA8-16PI-ND |
||
T1 |
1 |
BC547 |
Транзистор |
357054 |
BC547BOS-ND |
||
T2 |
1 |
BC557 |
Транзистор |
4399821 |
BC327OS-ND |
||
ICSP |
1 |
ICSP |
Штыревой разъём 2x3 |
3291947 |
A26509-20-ND |
Список деталей для Arduino Serial Board (RS232) V2
УТВЕРЖДЕНО 17.10.2005, David Cuartielles
Детали Digikey от Tom Igoe
Arduino RS232 BOM
Детали |
Кол-во |
Номинал |
Устройство |
Farnell |
RS |
ELFA |
Digikey |
|---|---|---|---|---|---|---|---|
S1 |
1 |
Кнопка сброса |
535916 |
35-656-29 |
SW400-ND |
||
IC2 |
1 |
78xxL |
7805 TO220 |
701853 |
73-000-16 |
LM7805CT-ND |
|
X1 |
1 |
Разъём DB9 PCB (гнездо) |
4106118 |
44-057-00 |
A2100-ND |
||
LED1 |
1 |
Зелёный светодиод |
656719 |
75-012-08 |
160-1144-ND |
||
POWER |
1 |
4-контактный штыревой разъём |
3291777 |
43-782-79 |
A26509-20-ND |
||
J2 |
1 |
6-контактный штыревой разъём |
43-782-95 |
A26509-20-ND |
|||
J1, J3 |
2 |
8-контактный штыревой разъём |
43-783-11 |
A26509-20-ND |
|||
X2 |
1 |
Разъём питания 2,1 мм |
224959 |
42-051-67 |
CP-102AH-ND |
||
Q1 |
1 |
Кварц 16 МГц |
641029 |
74-517-01 |
300-6034-ND |
||
D1 |
1 |
1N4004 |
1N4004 или аналог |
251707 |
70-003-91 |
1N4004GICT-ND |
|
D2, D3 |
2 |
1N4148 |
1N4148 |
399390 |
70-005-57 |
1N4148FS-ND |
|
R1 |
1 |
4k7 |
Резистор 1/4 Вт |
509243 |
60-785-70 |
4.7KQBK-ND |
|
R2 |
1 |
220 |
Резистор 1/4 Вт |
509097 |
60-784-14 |
220QBK-ND |
|
R3, R4 |
2 |
1k |
Резистор 1/4 Вт |
509164 |
60-784-97 |
1.0KQBK-ND |
|
R5, R6, R7, R8, R9 |
5 |
10k |
Резистор 1/4 Вт |
509280 |
60-786-12 |
10KQBK-ND |
|
C1, C5 |
2 |
100n |
Полиэстеровый конденсатор |
146079 |
65-505-29 |
P4201-ND |
|
C2, C3 |
2 |
22p |
Полиэстеровый конденсатор |
896410 |
65-861-68 |
1330PH-ND |
|
C6, C7 |
2 |
100u |
Электролитический конденсатор |
920629 |
67-010-80 |
P10269-ND |
|
C8 |
1 |
10u |
Электролитический конденсатор |
920502 |
67-008-01 |
P11250-ND |
|
IC1 |
1 |
ATMEGA8 |
Микроконтроллер Atmega8 28pin DIP |
3917927 |
73-672-04 |
ATMEGA8-16PI-ND |
|
X3 |
1 |
Панель для ИС 28 выводов |
48-161-87 |
ED3128-ND |
|||
T1 |
1 |
BC547 |
Транзистор |
357054 |
71-072-87 |
BC547BOS-ND |
|
T2 |
1 |
BC557 |
Транзистор |
4399821 |
71-072-95 |
BC327OS-ND |
|
ICSP |
1 |
ICSP |
Штыревой разъём 2x3 |
3291947 |
43-717-12 |
A26509-20-ND |
