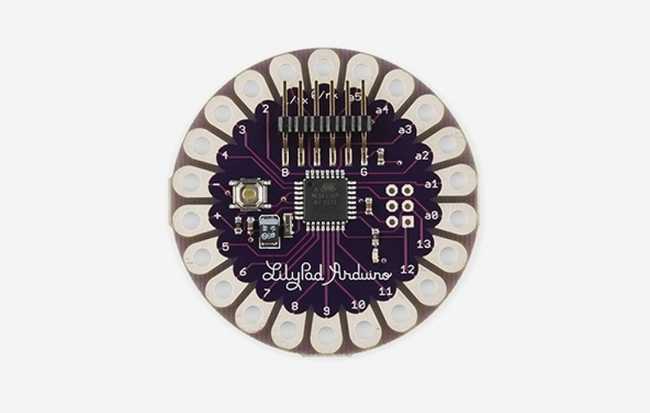

LilyPad Arduino Main Board

Примечание

Эта страница относится к продукту, который снят с производства.

LilyPad Arduino разработан для проектов электронного текстиля и носимых устройств. Его можно пришить к ткани, а также аналогичным образом подключить источники питания, датчики и исполнительные устройства с помощью токопроводящей нити.

LilyPad Arduino Main Board основан на микроконтроллере ATmega168V (версия ATmega168 с пониженным энергопотреблением) или ATmega328V. LilyPad Arduino был разработан Лией Бёкли (Leah Buechley) и SparkFun Electronics.

Начало работы

В разделе Начало работы вы найдёте всю необходимую информацию для настройки платы, использования Arduino Software (IDE) и начала экспериментов с программированием и электроникой. SparkFun Electronics предлагает ряд аксессуаров для использования с LilyPad Arduino.

Технические характеристики

Микроконтроллер	ATmega168 или ATmega328V
Рабочее напряжение	2,7–5,5 В
Входное напряжение	2,7–5,5 В
Цифровые выводы ввода/вывода	14
Каналы ШИМ	6
Каналы аналогового ввода	6
Ток на вывод ввода/вывода	40 мА
Флеш-память	16 КБ (из которых 2 КБ используются загрузчиком)
SRAM	1 КБ
EEPROM	512 байт
Тактовая частота	8 МГц

Предупреждение

Не подавайте на LilyPad Arduino напряжение более 5,5 В и не подключайте питание в обратной полярности — это приведёт к выходу платы из строя.
