Arduino NG

Обновление Arduino NG до автосброса

Если у вас есть Arduino NG и вы завидуете тем владельцам Diecimila, которые больше не нажимают кнопку сброса и экономят секунды, эта страница для вас. Вы можете обновить Arduino NG для использования функции автосброса в Arduino 0009 и более поздних версиях, используя только конденсатор 0,1 мкФ и паяльник.

Сначала отключите плату от питания и нагрейте паяльник.

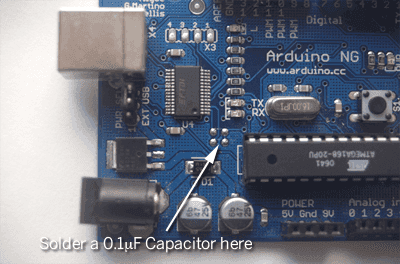

Рядом с микросхемой ATmega168 на NG расположены четыре неиспользуемые паяльные площадки, как показано ниже. Припаяйте конденсатор 0,1 мкФ к двум нижним площадкам:

Паяльные площадки Arduino NG

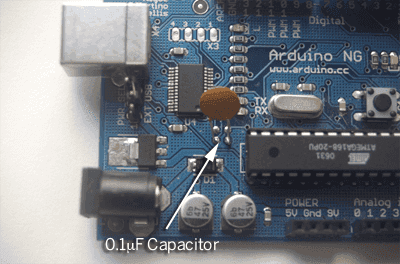

Вот плата с установленным конденсатором:

Arduino NG с установленным конденсатором

Вот и всё. Теперь подключите плату обратно к компьютеру и загрузите новую программу, но не нажимайте кнопку сброса. Загрузка должна пройти без проблем.

Вы также можете захотеть записать загрузчик Diecimila на свой чип, чтобы устранить задержку между окончанием загрузки и началом работы вашей программы.
