Руководство по сборке Multi-Pi
19 марта 2013
Обратите внимание. Multi-Pi на 100% совместим с новыми версиями Raspberry Pi, включая A+/B+ и Raspberry Pi 2 Model B. Процесс сборки точно такой же, как описано ниже, а в комплект включены дополнительные болты для дополнительных точек крепления на новых версиях.
Обратите внимание. На обеих сторонах каждого акрилового листа имеется защитный слой. Пожалуйста, снимите оба слоя, чтобы обнажить прозрачный акрил под ними!

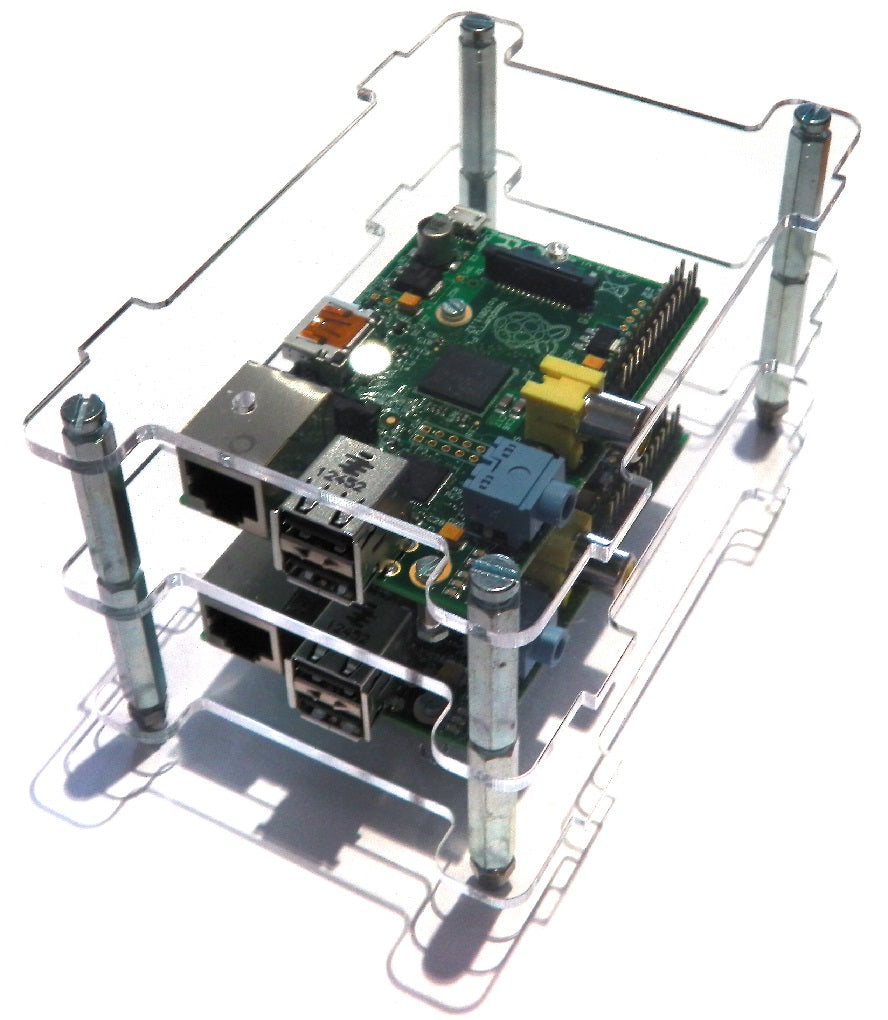

Корпус Multi-Pi для Raspberry Pi — это идеальный корпус для тех, кто хочет поставить свои Raspberry Pi друг на друга! Сборка быстрая и простая. Просто следуйте пошаговому руководству ниже. Один комплект корпуса позволяет установить два Pi друг на друга, а несколько комплектов позволят добавить ещё больше Pi. Мы успешно ставили до 16 штук друг на друга, увы, высота потолка ограничивает дальнейшие эксперименты!
Необходимые инструменты
Комплект корпуса Multi-Pi
Плоская отвёртка
Raspberry Pi

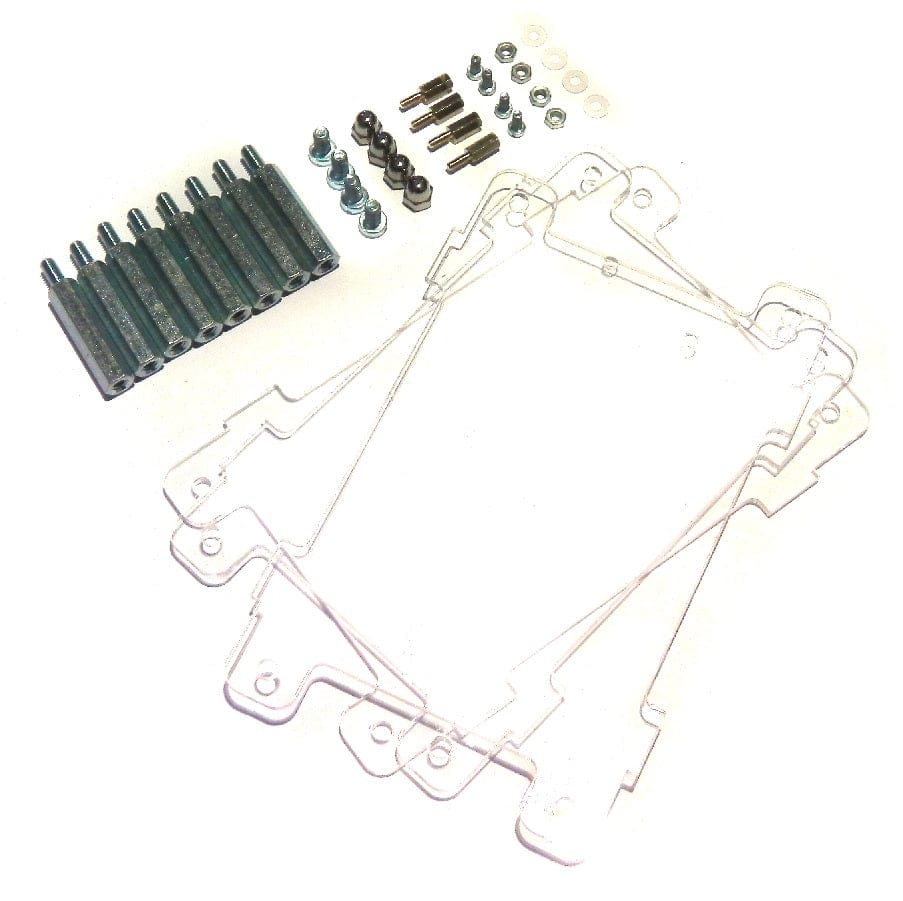

Содержимое комплекта Multi-Pi
3 x прозрачных листа из оргстекла (перспекса)
4 x куполообразные гайки M4
4 x винта M4 8 мм
8 x стойки M4 30 мм
4 x винта M2.5 5 мм
4 x гайки M2.5
4 x стойки-проставки M2.5 8 мм
4 x нейлоновые шайбы M4 (они заменили алюминиевые шайбы)

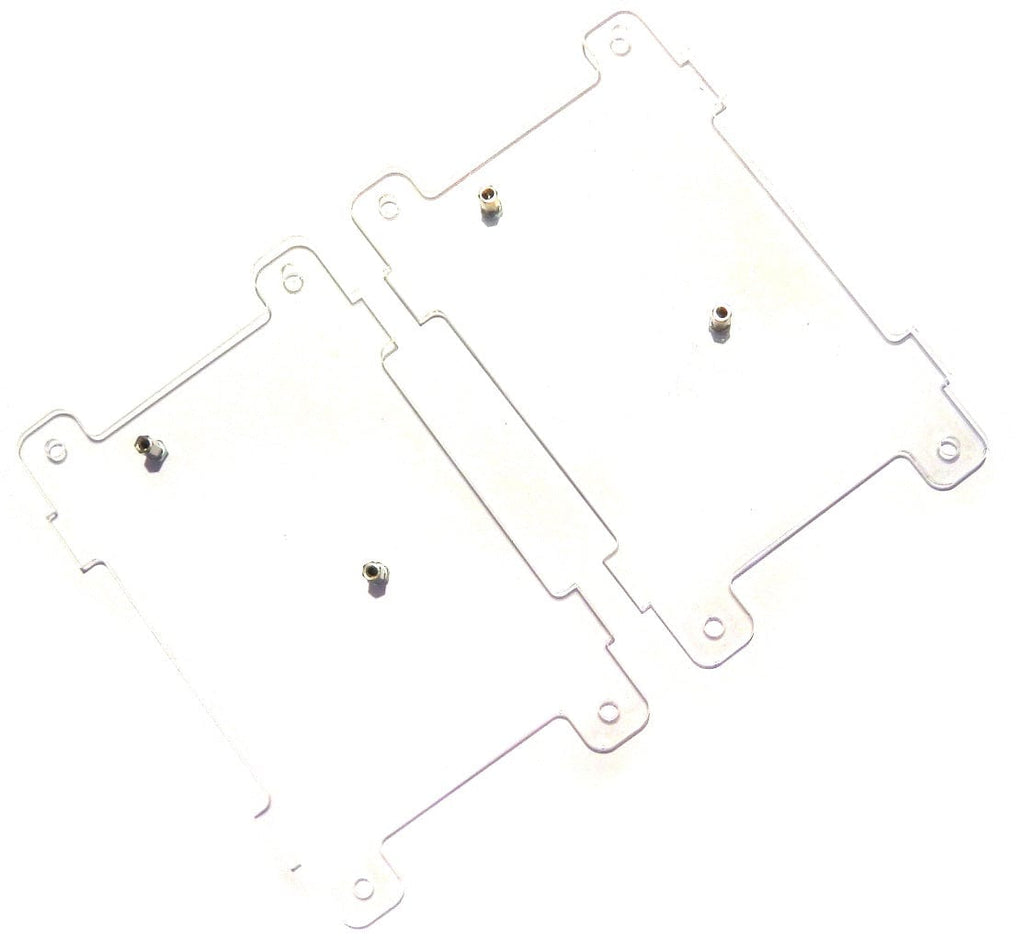

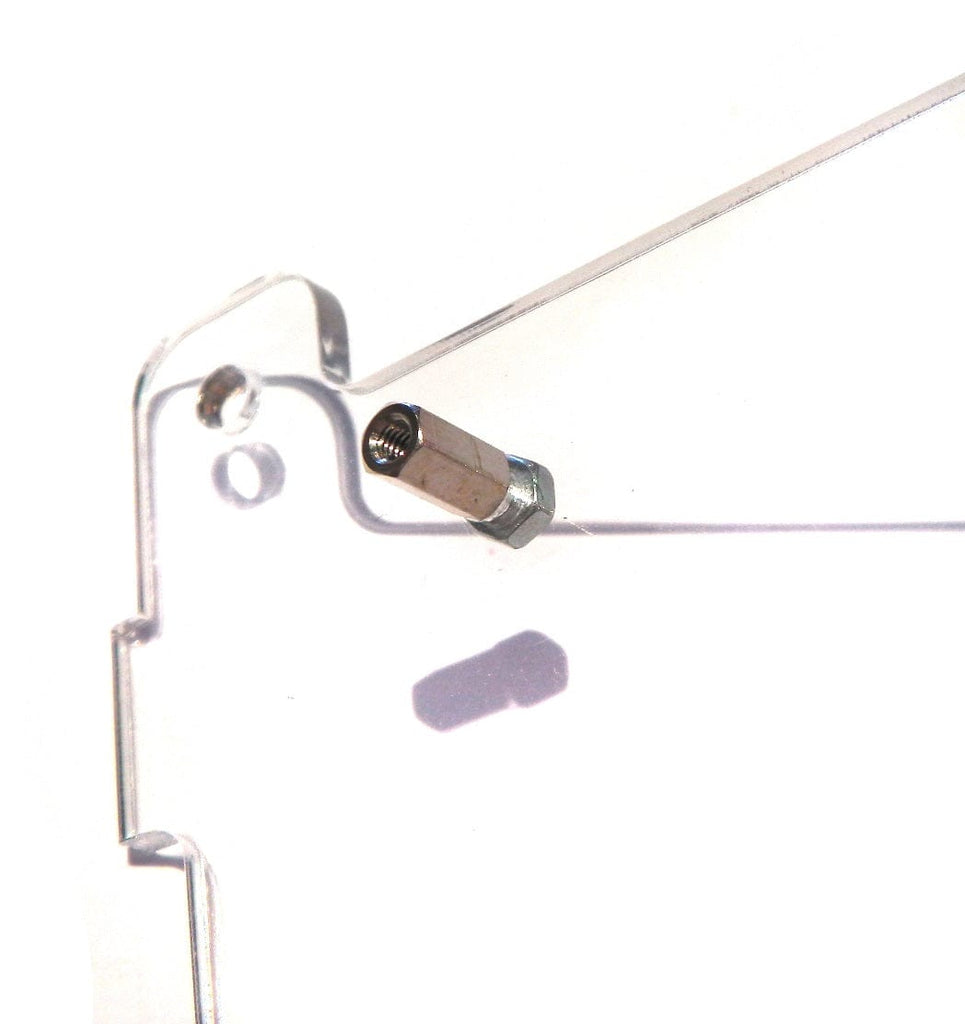

Шаг 1
На каждом листе из оргстекла сверху находится защитный белый пластиковый слой. Возьмите два листа и снимите эти защитные слои.
Возьмите 4 стойки-проставки M2.5 8 мм и 4 гайки M2.5 и прикрепите стойки к листам оргстекла, как показано на фотографиях ниже — будьте внимательны с ориентацией, иначе ваши Raspberry Pi будут направлены не в ту сторону :)

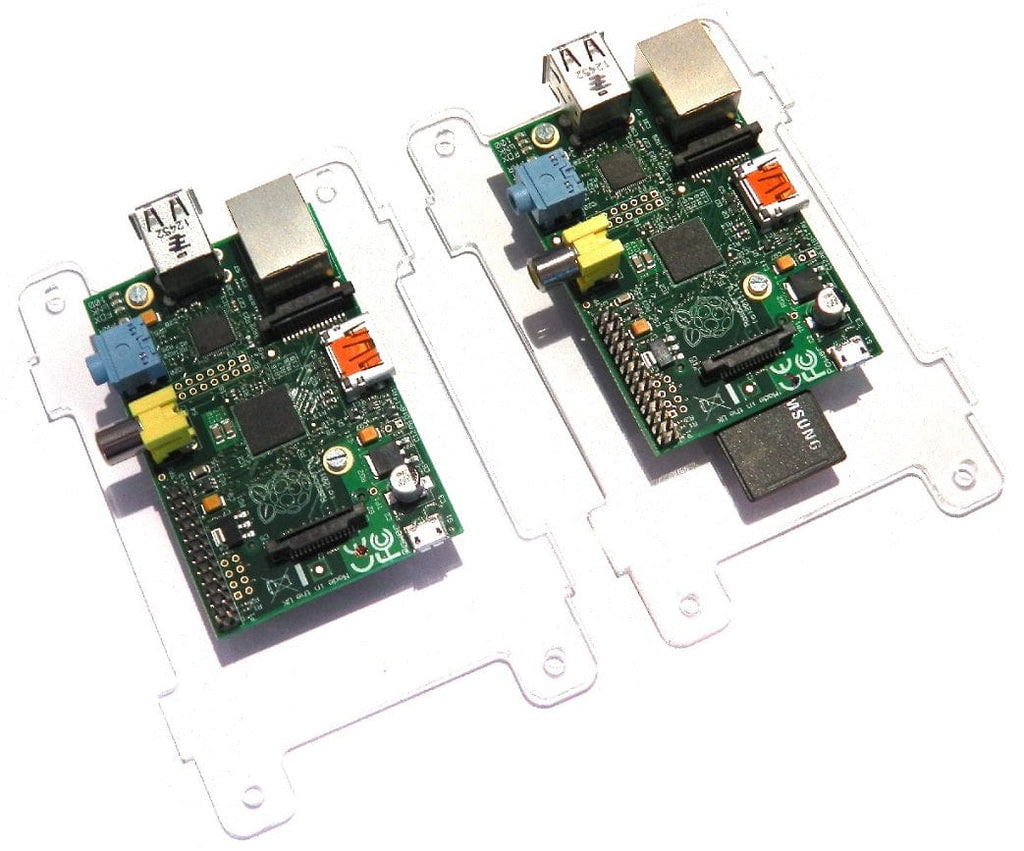

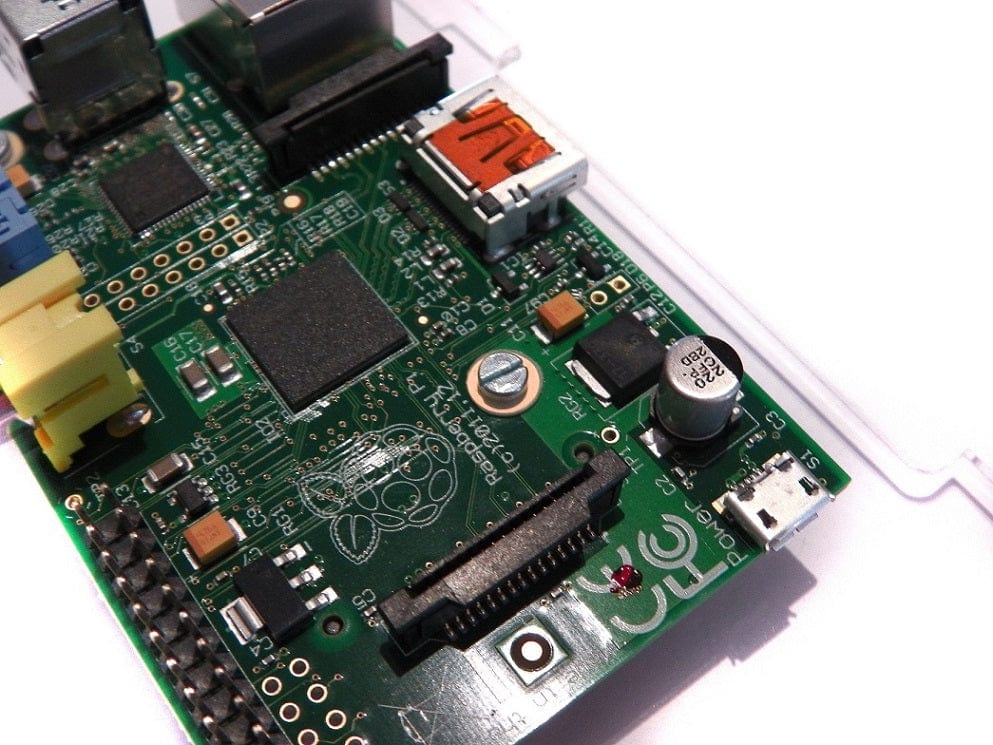

Шаг 2
Используйте 4 винта M2.5 5 мм и 4 пластиковые шайбы M2.5, чтобы закрепить ваши Raspberry Pi на установленных стойках, используя монтажные отверстия Raspberry Pi.

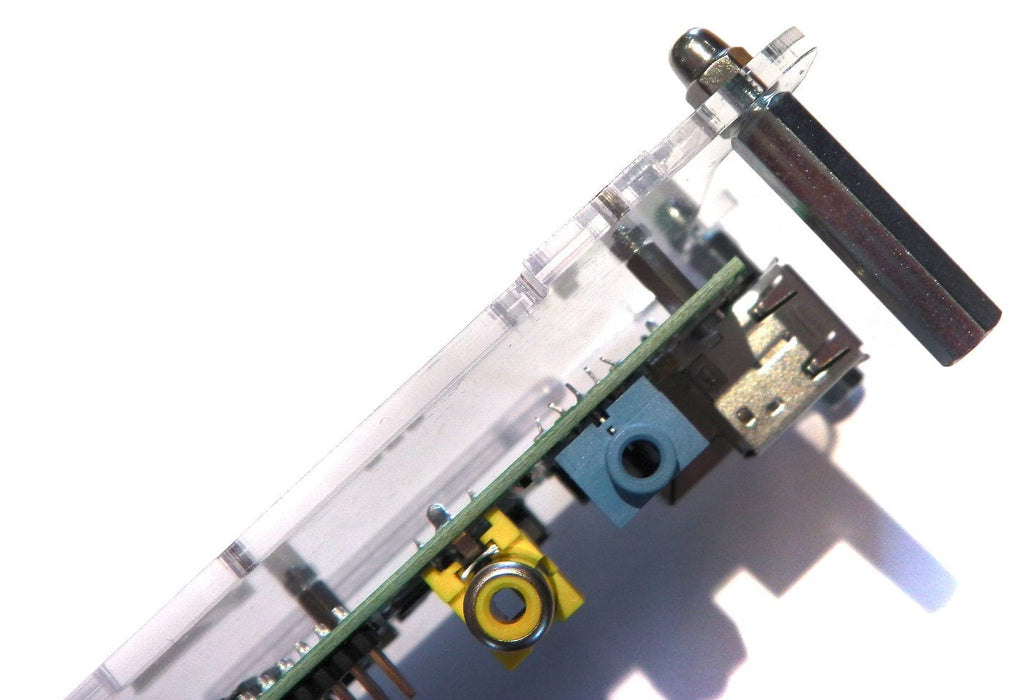

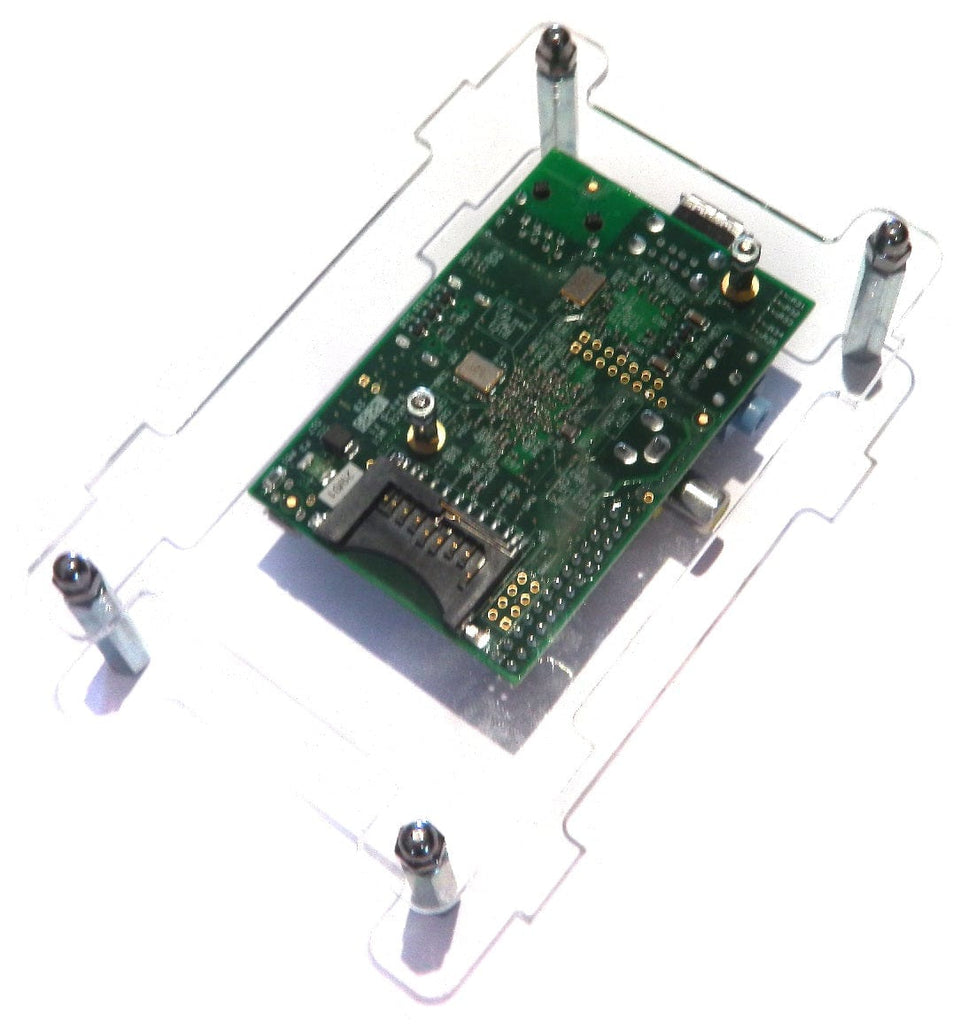

Шаг 3
Используйте 4 куполообразные гайки M4, 4 нейлоновые шайбы M4 и 4 стойки M4 30 мм, и закрепите их на одном из листов оргстекла. Стойки должны быть ориентированы на той же стороне, что и Raspberry Pi — так как куполообразные гайки выполняют роль ножек!

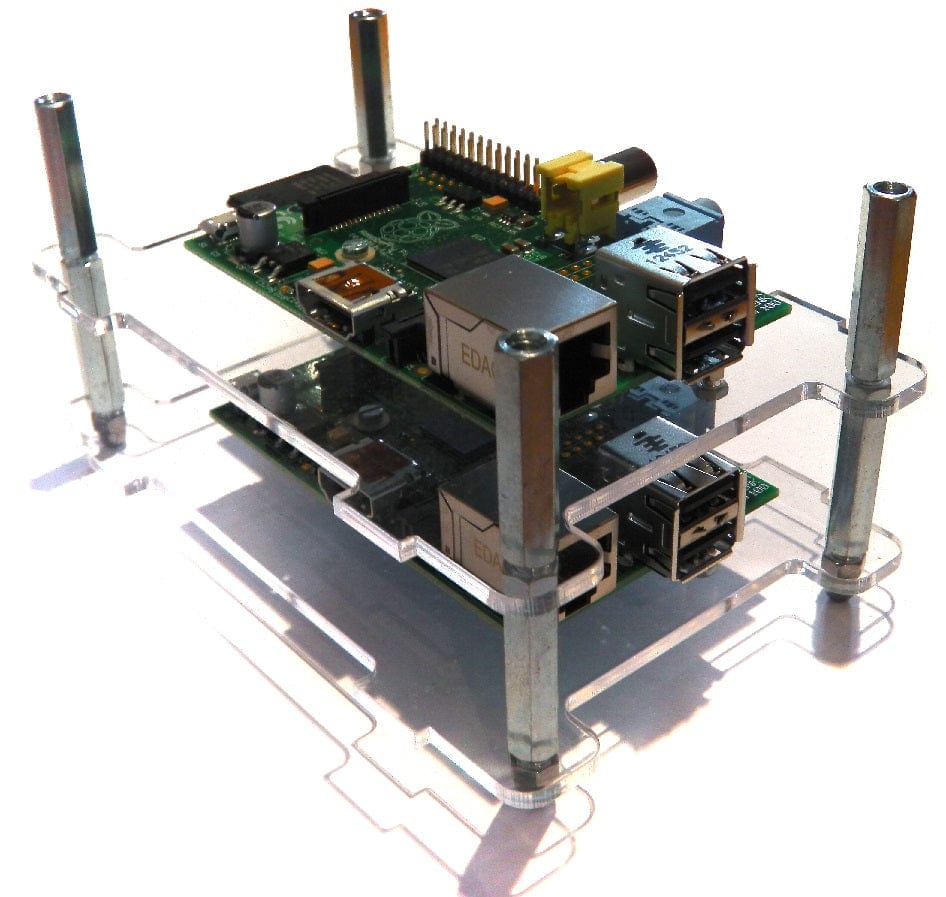

Шаг 4
Поставьте следующий Raspberry Pi поверх собранного Pi и стоек, и используйте оставшиеся 4 стойки M4 30 мм, чтобы соединить верхний слой с нижним.
Шаг 5
Положите последний лист оргстекла сверху и используйте оставшиеся 4 винта M4, чтобы закрепить верхний слой на стопке!
Готово! Теперь вы можете аккуратно поставить все ваши Raspberry Pi друг на друга! Отлично!
Примечание
