Руководство по сборке VESA-Pi 

14 сентября 2013

Корпус VESA-Pi для Raspberry Pi — это идеальный корпус для тех, кто хочет быстро прикрепить свой Raspberry Pi к задней панели телевизора или монитора! Сборка быстрая и простая, а в комплект входит пылезащитная крышка для защиты вашего Pi, когда он спрятан! Просто следуйте пошаговому руководству ниже для полной сборки!

Необходимые инструменты 

Набор корпуса VESA-Pi
Плоская отвёртка
Raspberry Pi

Содержимое набора корпуса VESA-Pi 

2 x листа VESA из оргстекла (Perspex)
1 x лист пылезащитной крышки из оргстекла (Perspex)
4 x стойки M4 10 мм
4 x стойки M4 30 мм
4 x винта M4 8 мм
2 x винта M2.5 5 мм
2 x гайки M2.5
2 x стойки (Stand Off) M2.5 8 мм
2 x пластиковые шайбы M2.5

Шаг 1 

На каждом листе оргстекла сверху находится защитный белый пластиковый слой. Возьмите листы и снимите эти защитные слои.

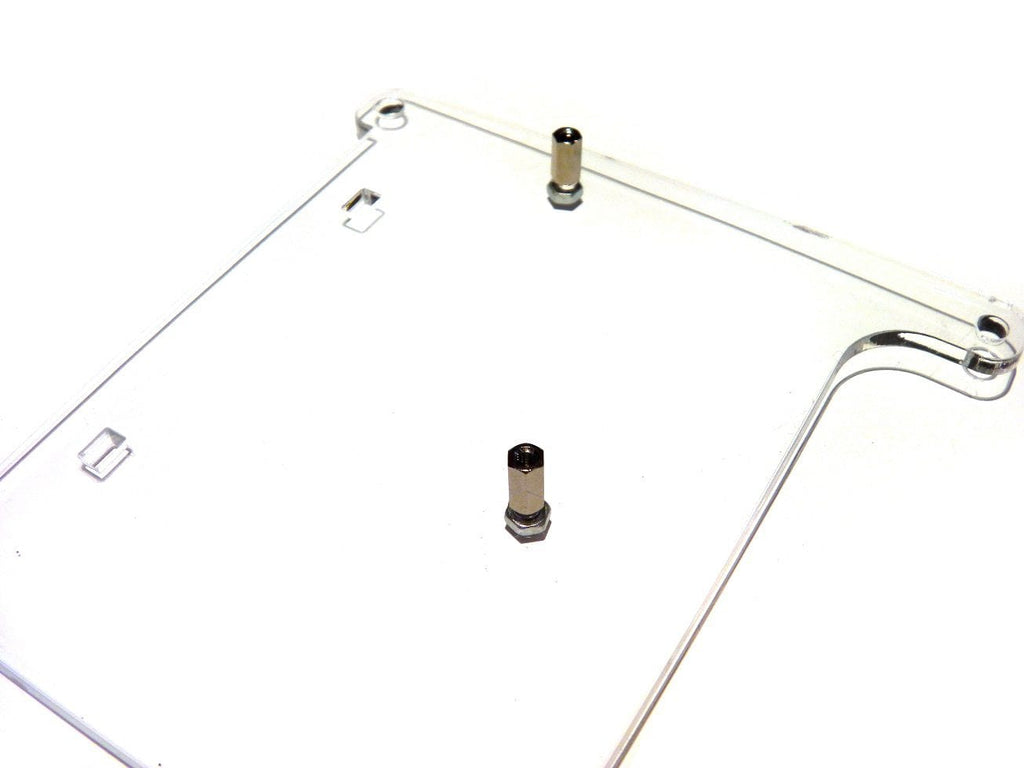

Возьмите 2 x стойки (Stand Off) M2.5 8 мм и 2 x гайки M2.5 и прикрепите стойки к листам оргстекла, как показано на рисунке ниже — будьте внимательны с ориентацией, иначе ваш Raspberry Pi окажется повёрнут в неправильную сторону. VESA-Pi защищает SD-карту, поэтому учитывайте это при выборе ориентации.

Шаг 2 

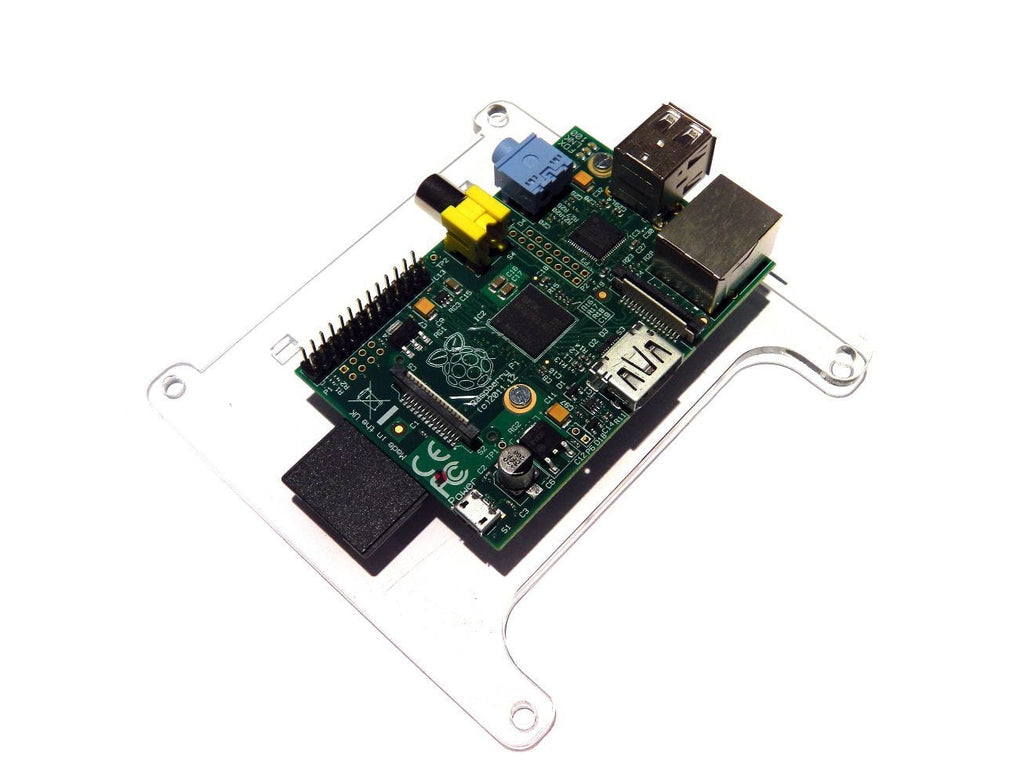

Используйте 2 x винта M2.5 5 мм и 2 x пластиковые шайбы M2.5, чтобы закрепить ваш Raspberry Pi на прикреплённых стойках, используя монтажные отверстия Raspberry Pi.

Шаг 3 

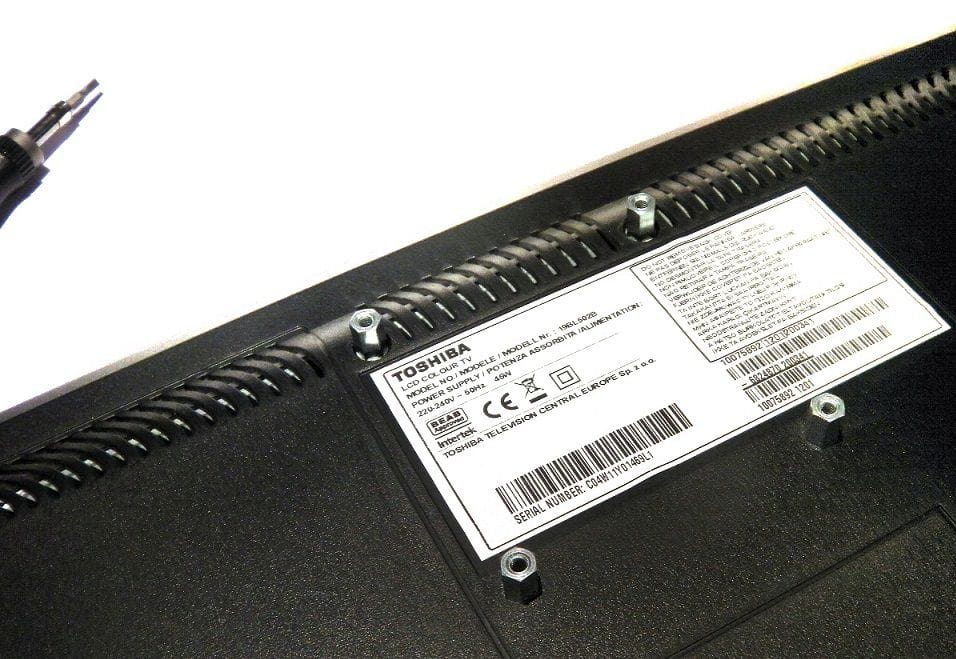

Используйте 4 x стойки M4 10 мм (короткие!) и закрепите их на VESA-креплениях вашего телевизора — VESA-Pi совместим как с 75 мм, так и с 100 мм стандартом VESA. Конструкция для обоих типов одинакова, поэтому просто используйте либо «внутренние», либо «внешние» отверстия в зависимости от того, какой тип у вас. У нас монитор с 75 мм креплением, поэтому в следующих шагах мы будем использовать внутренние отверстия.

Шаг 4 

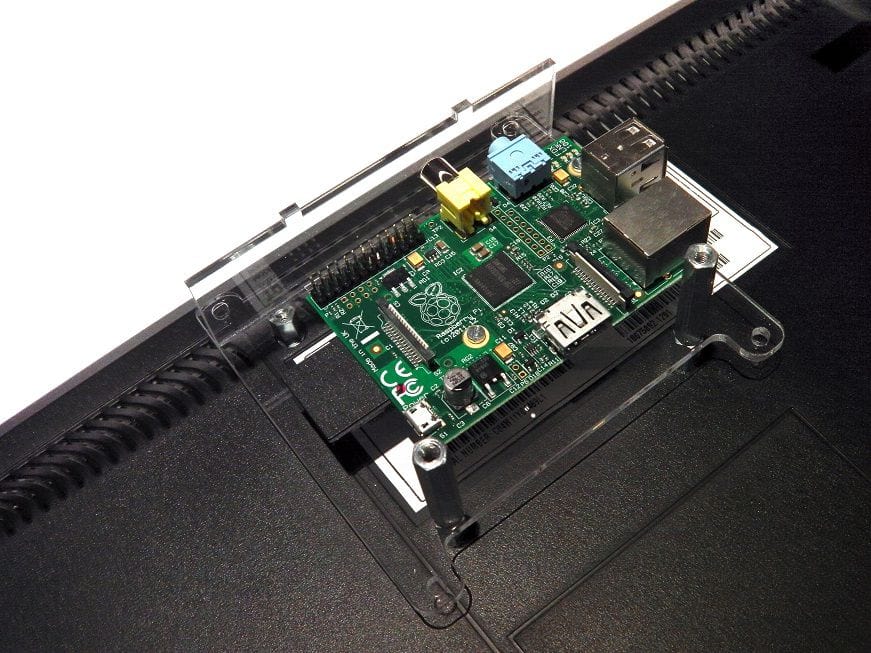

Поместите слой с прикреплённым Raspberry Pi поверх стоек M4 10 мм. Затем используйте стойки M4 30 мм, чтобы закрутить его. Если вы используете вариант 75 мм, просто опустите две верхние стойки на этом этапе и вставьте пылезащитную крышку. Если вы используете вариант 100 мм, используйте все стойки на внешних отверстиях, а затем вставьте пылезащитную крышку в два прямоугольных отверстия.

Шаг 5 

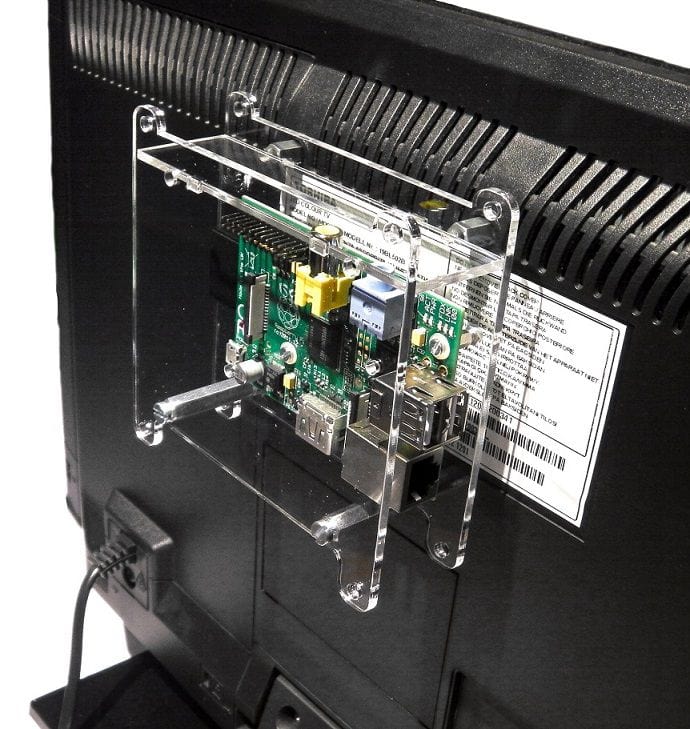

Установите последний лист оргстекла сверху и используйте оставшиеся 4 x винта M4, чтобы закрепить последний слой и зафиксировать пылезащитную крышку на месте!

Вот и всё! Ваш Pi теперь надёжно и аккуратно прикреплён к задней панели вашего телевизора!
