Устранение неполадок с адаптером HDMI/VGA для Raspberry Pi

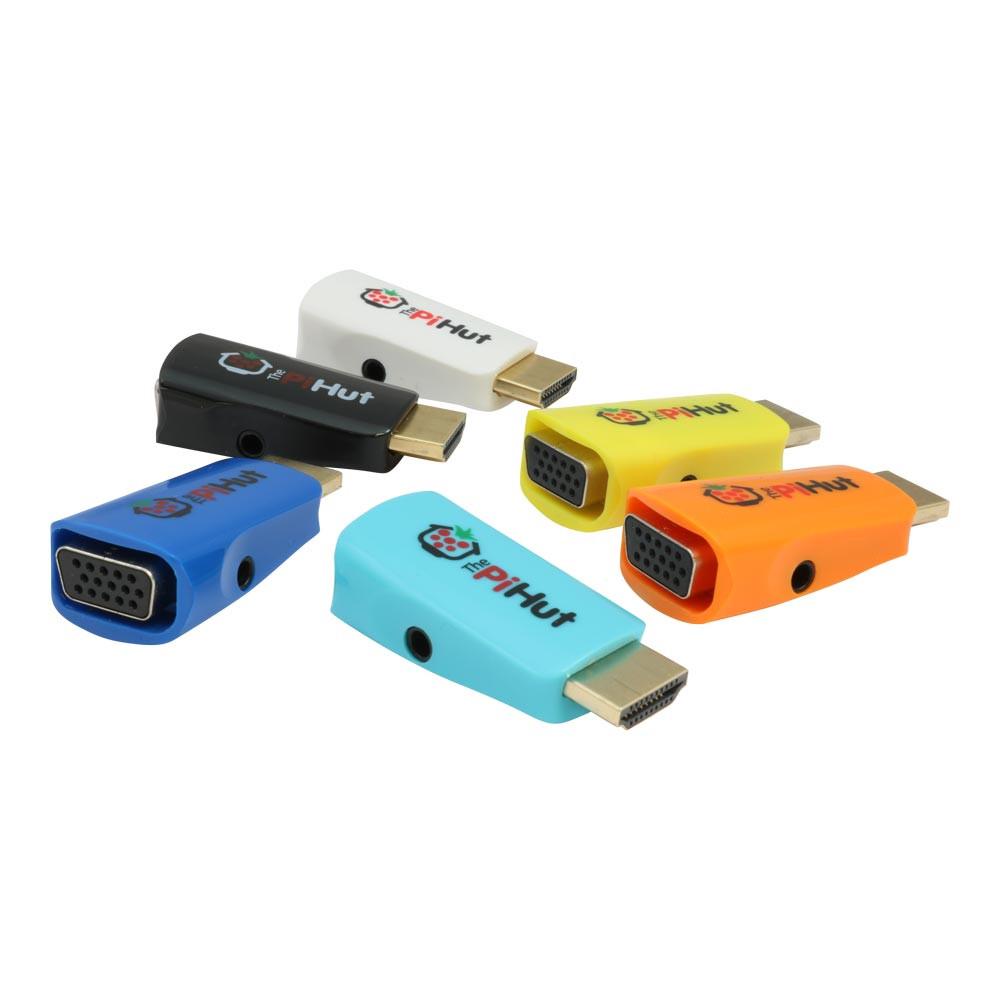

Хотя ваш монитор должен быть в состоянии сообщить Raspberry Pi о своих возможностях, бывают случаи, когда «стандарт», который использует старый монитор, не распознается Raspberry Pi. Это особенно актуально для старых VGA-мониторов, для которых необходимо использовать адаптер HDMI/VGA, подобный тому, что доступен в The Pi Hut. Raspberry Pi старается как может, но иногда приходится вмешиваться и вносить некоторые изменения вручную.

Конечно, если ваш Raspberry Pi не отображает изображение корректно, как вы собираетесь вносить эти изменения? К счастью, загрузочный раздел на вашей SD-карте (при условии, что вы используете Raspbian, а не NOOBS) доступен для чтения на ПК или Mac. На этом разделе находится файл config.txt, который настраивает ваш Raspberry Pi при загрузке.

Сначала попробуйте раскомментировать следующую строку, удалив # из начала:

hdmi_force_unplug=1

Эта строка указывает Raspberry Pi принудительно выводить изображение через порт HDMI, а не через композитный порт (желтый разъем на оригинальном Raspberry Pi или общий 3,5 мм аудио/видео порт на A+/B+/Pi2). Сохраните файл, извлеките карту из ПК/Mac, вставьте её обратно в Raspberry Pi и попробуйте загрузиться снова.

Если это не помогло, попробуйте раскомментировать следующую строку:

config_hdmi_boost=4

Это усилит сигнал HDMI. Значение варьируется от 0 (по умолчанию) до 7 (максимум). Попробуйте увеличить его, если необходимо.

Последнее значение, которое можно попробовать раскомментировать:

hdmi_safe=1

Если одна из этих трех настроек сработает, вы можете обнаружить, что Raspberry Pi не использует оптимальное разрешение экрана монитора. В этом случае вам, возможно, придется вручную указать Raspberry Pi, какое именно разрешение использовать.

Настройка разрешения вручную

Снова отредактируйте файл config.txt и добавьте следующие четыре строки:

hdmi_ignore_edid=0xa5000080
hdmi_drive=2
hdmi_group=2
hdmi_mode=28

Первая строка указывает Raspberry Pi игнорировать всё, что монитор сообщает о разрешении, которое он может поддерживать.

Вторая строка указывает Raspberry Pi выводить видео и звук через порт HDMI. Большинство VGA-адаптеров имеют аудиовыход для подключения к монитору или внешнему динамику.

Следующая строка указывает Raspberry Pi использовать разрешение, определенное в группе разрешений «DMT», поддерживаемых большинством мониторов.

Последняя строка указывает Raspberry Pi, какое разрешение использовать. Режим 28 соответствует 1280x800. Ниже приведены некоторые из наиболее распространенных разрешений:

Режим	Разрешение	Частота	Примечания
4	640x480	60Hz
9	800x600	60Hz
16	1024x768	60Hz
21	1152x864	75Hz
23	1280x768	60Hz
28	1280x800	60Hz
32	1280x960	60Hz
35	1280x1024	60Hz
39	1360x768	60Hz
42	1400x1050	60Hz
47	1440x900	60Hz
51	1600x1200	60Hz
58	1680x1050	60Hz
69	1920x1200	60Hz
81	1366x768	60Hz
82	1920x1080	60Hz	1080p
85	1280x720	60Hz	720p

Если вашего разрешения нет в приведенном выше списке, доступно множество других разрешений. Полный список доступен в разделе документации на сайте Raspberry Pi.

Надеемся, что теперь ваш VGA-монитор работает!
