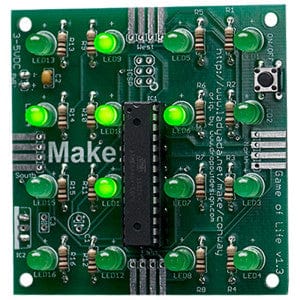

Как собрать набор Game of Life
Огромная благодарность Полу Брауну (@smstextuk) за подготовку этой замечательной пошаговой инструкции по сборке платы Game of Life.
Что вам понадобится
Основные компоненты:
Дополнительно:
Инструкция по сборке

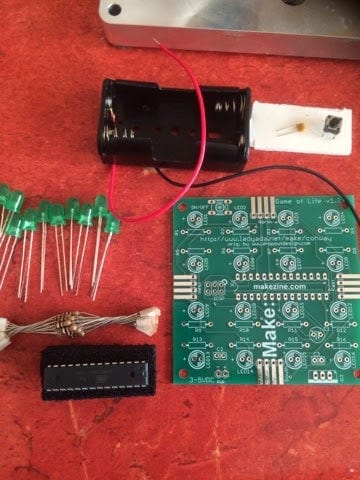

Начните с распаковки набора и рассортируйте все детали по группам — это значительно упростит сборку.

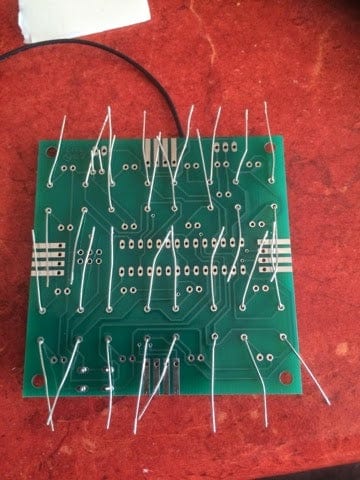

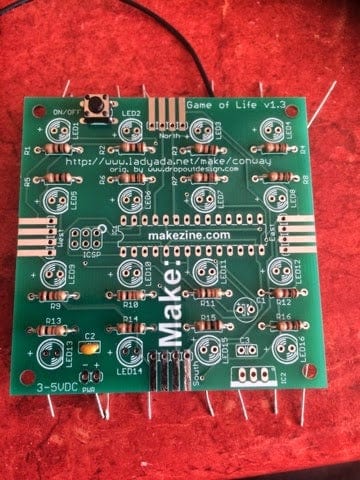

Начните с резисторов — установите их на плату в позиции r1–r16. Загните ножки, как показано на фотографии, чтобы они не выпадали, — так их будет легче паять.

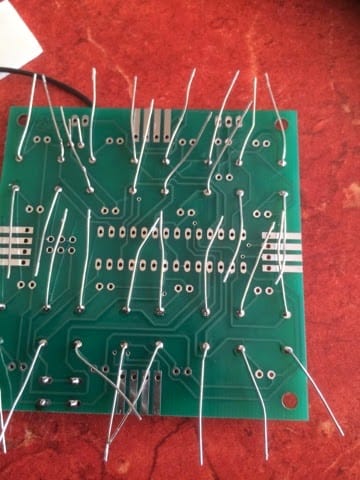

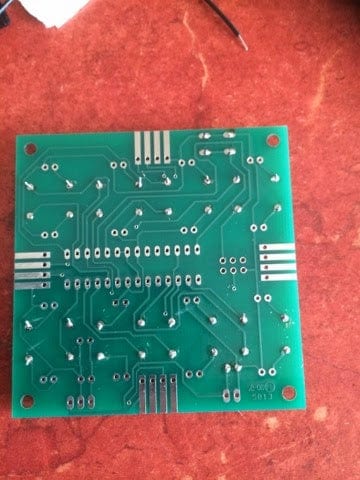

Припаяйте резисторы и откусите лишние ножки, чтобы результат выглядел как на фото.

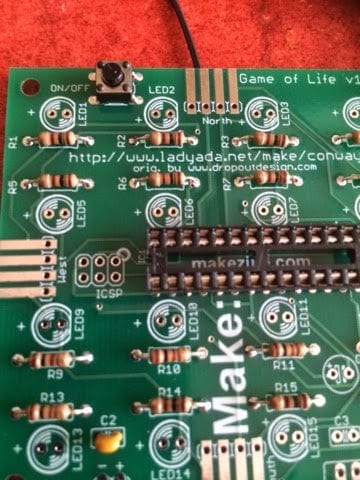

Далее установите держатель микросхемы. Убедитесь, что выемка на держателе расположена с правильной стороны.

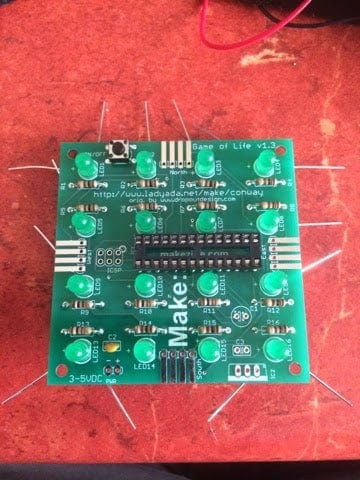

Далее установите кнопку и конденсатор. Конденсатор должен быть установлен в позицию c3, но для наглядности на фотографии он размещён в позиции c2, чтобы его было лучше видно.
Припаяйте эти компоненты, прежде чем переходить к светодиодам.

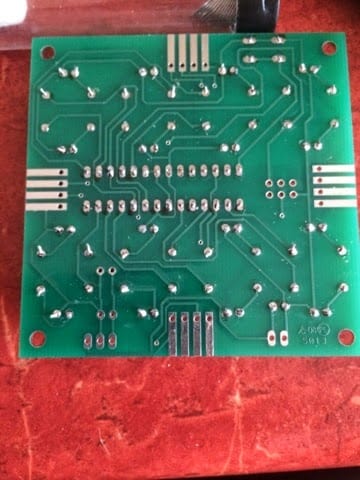

Со светодиодами всё просто — каждый слот на плате отмечен для положительного (длинная ножка) и отрицательного (короткая ножка) выводов. Отрицательная сторона светодиода также имеет плоский срез, как показано на фото. После установки каждого светодиода загните ножки, чтобы они не выпадали, и затем припаяйте их.

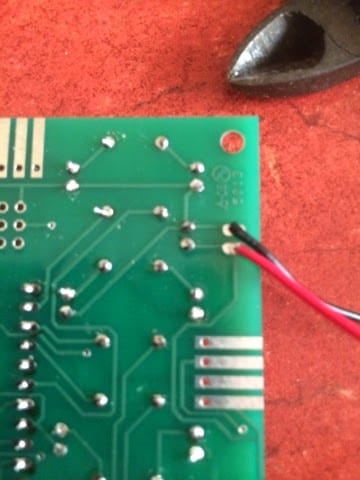

Снова откусите лишние ножки, чтобы результат выглядел как на фото выше.

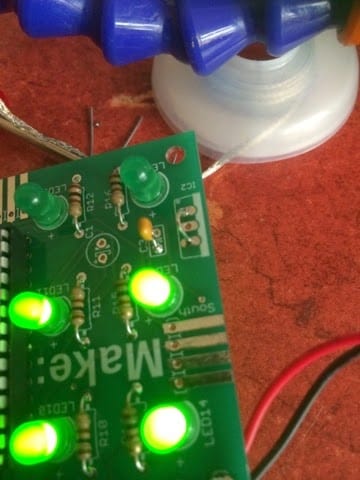

Теперь нужно припаять клемму батарейного отсека, как показано на фотографии. Затем сделайте перемычку между двумя крайними контактами на плате — одна из обрезанных ножек вполне подойдёт для этого. Убедитесь, что перемычка не касается среднего контакта.

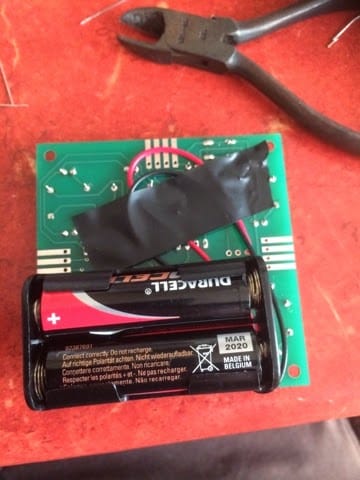

Вставьте батарейки — плата должна ожить! С помощью двухсторонней клейкой ленты с мягкой прокладкой прикрепите батарейный отсек к задней стороне платы, чтобы получилась подставка.

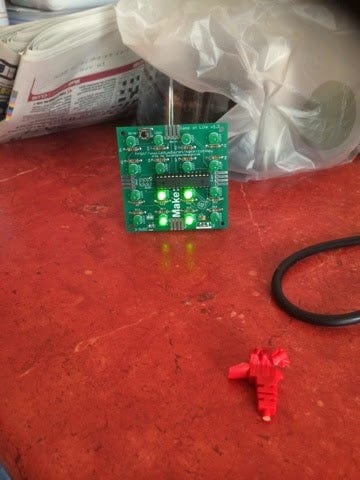

Немного изоленты поможет аккуратно уложить провода.
Для работы с платой удерживайте кнопку нажатой несколько секунд — появится шахматный узор. Удерживайте кнопку ещё немного дольше — плата выключится. Нажмите кнопку, чтобы снова включить, а если паттерн застрял или вы хотите начать заново — просто нажмите кнопку ещё раз.
Наслаждайтесь вашей платой Game of Life!
