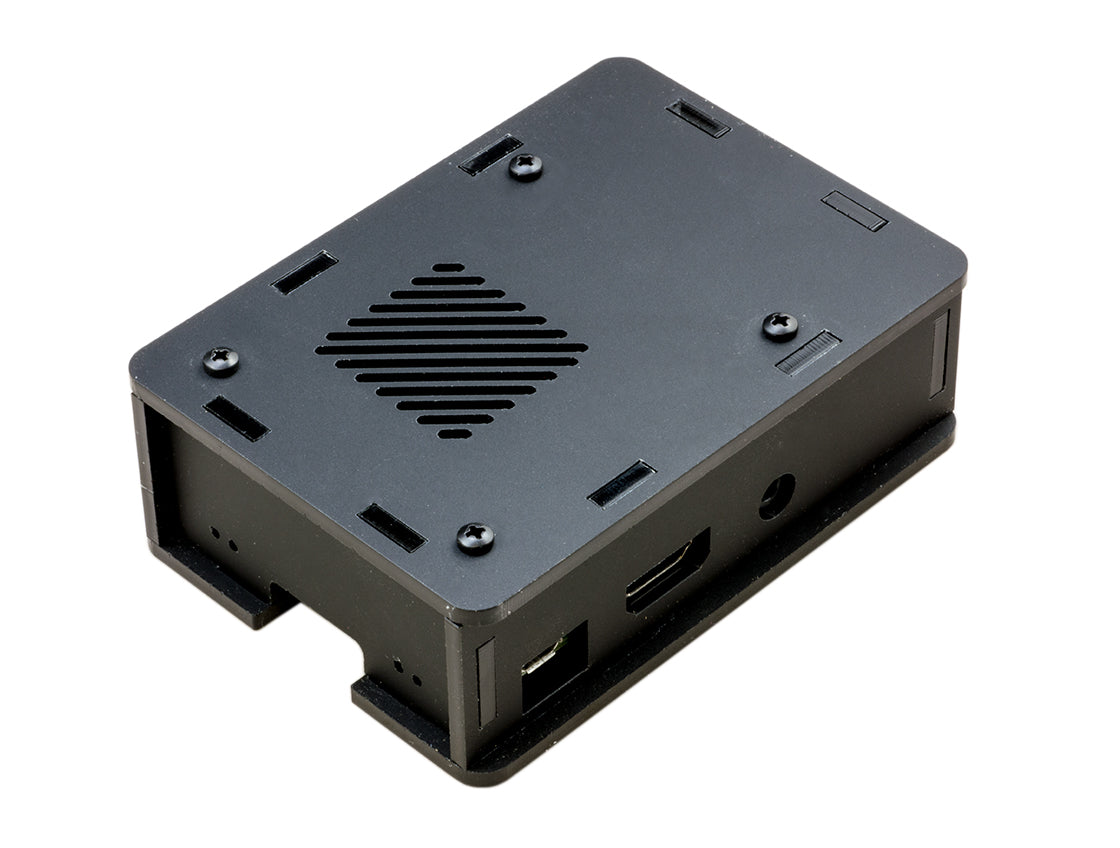

Руководство по сборке корпуса Raspberry Pi PoE HAT
Детали корпуса, вырезанные лазером, защищены клейкой плёнкой, которую необходимо снять перед сборкой.
Список необходимых компонентов
Raspberry Pi PoE HAT Case
Примечание
Акрил — это твёрдый и жёсткий пластик, чувствительный к концентрации напряжений, обладающий определённой хрупкостью, схожей со стеклом. Акрил легко царапается, и его следует чистить мягким раствором средства для мытья посуды и тёплой водой. Никогда не используйте чистящие средства, не подходящие для акрила. Никогда не используйте сухую абразивную ткань.
Пошаговая инструкция по сборке

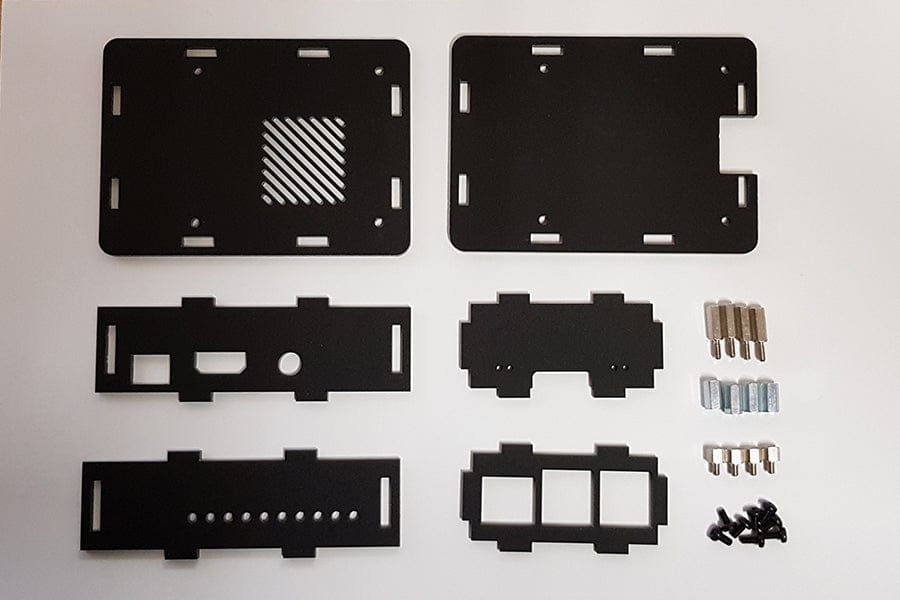

Вот детали из набора корпуса:
Следуйте изображениям, проверяя детали и ориентацию акриловых элементов. Для каждого шага вы увидите изображение «до» и «после». Убедитесь, что у вас подготовлены все детали, показанные на изображении «до».

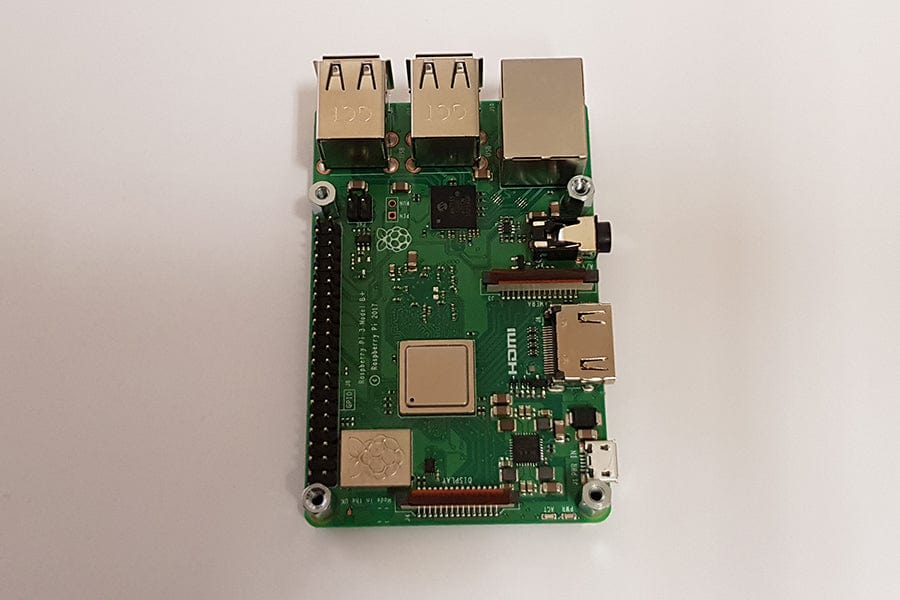

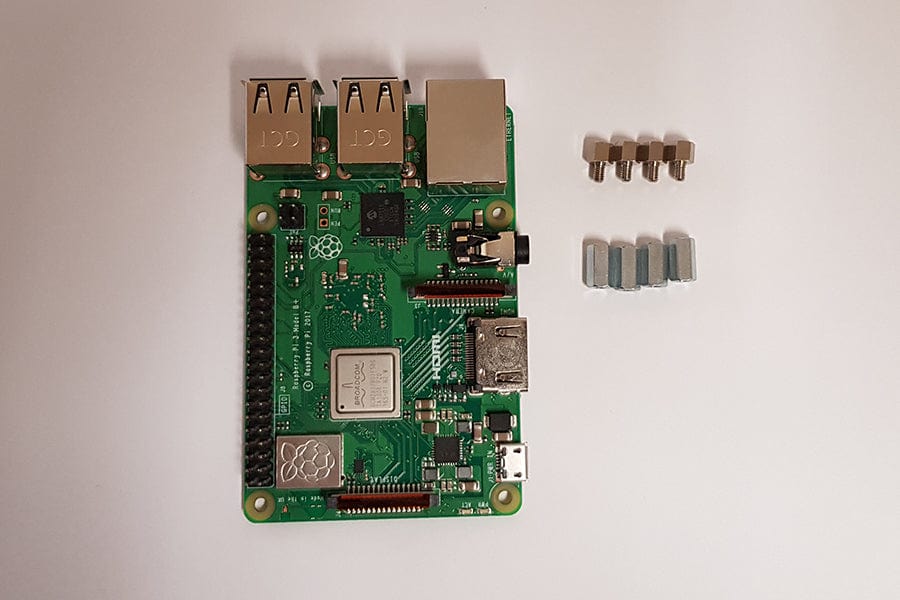

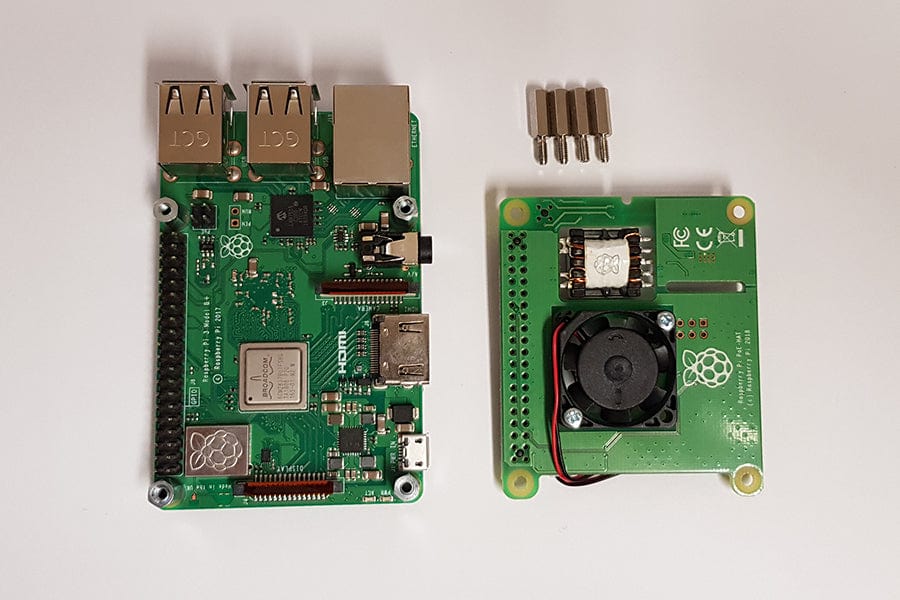

Вставьте штыревой конец стоек 4 мм в каждое монтажное отверстие на Pi снизу. Зафиксируйте их стойками 9 мм (мама/мама) — они должны быть на верхней стороне Pi.

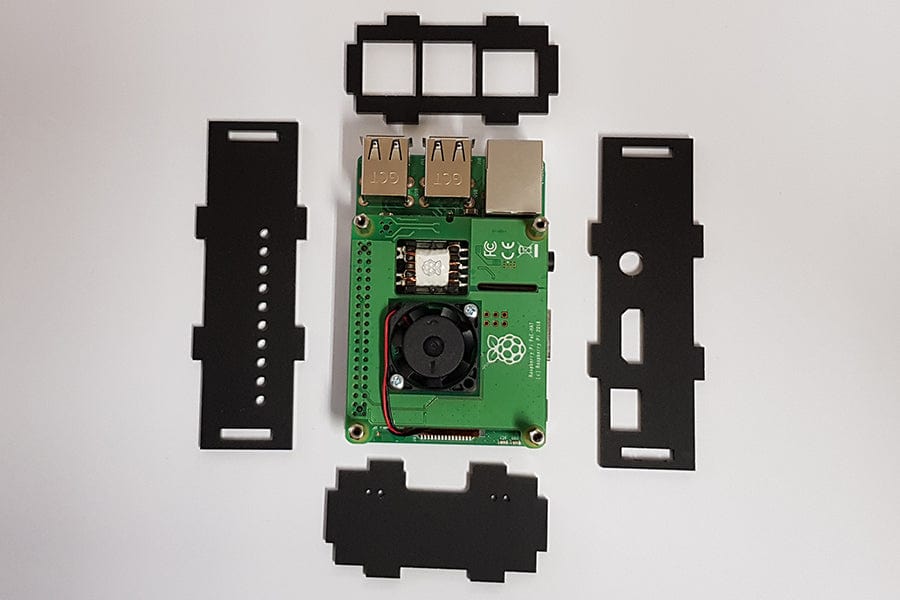

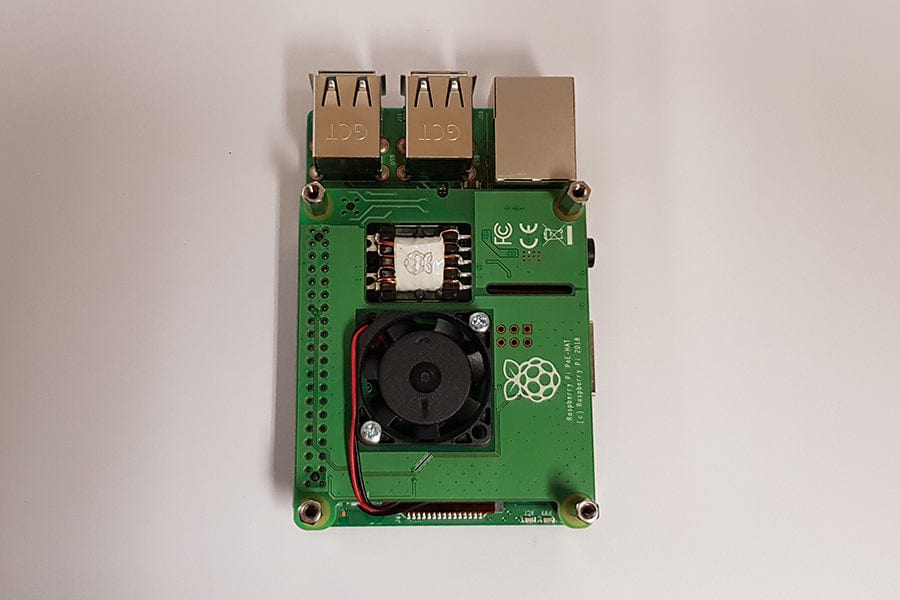

Теперь установите PoE HAT и закрепите стойками 11 мм (папа/мама).
Теперь можно приступить к установке боковых пластин. Начните с того, чтобы положить Pi на бок, контактами GPIO вниз, и разместить его на пластине GPIO.

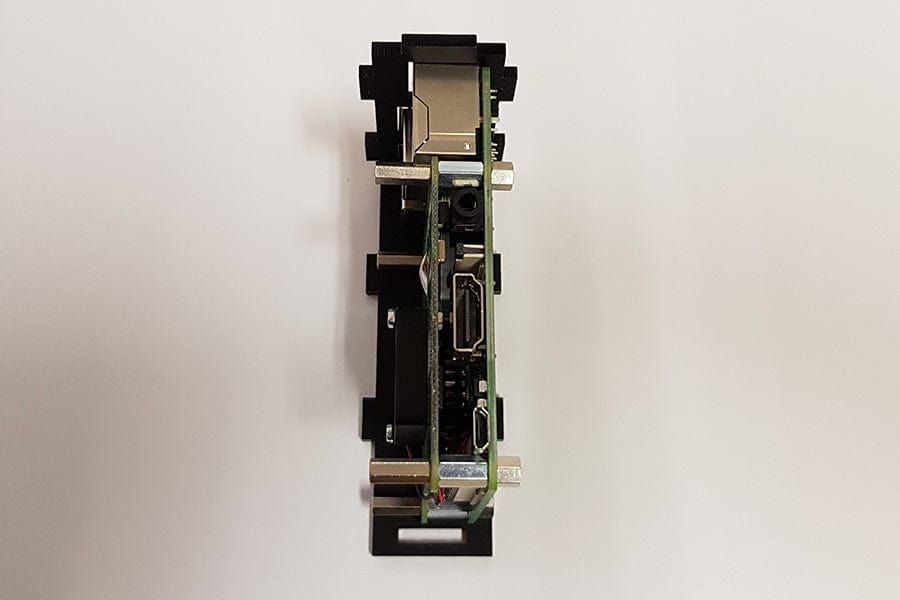

Затем добавьте пластину USB/Ethernet.

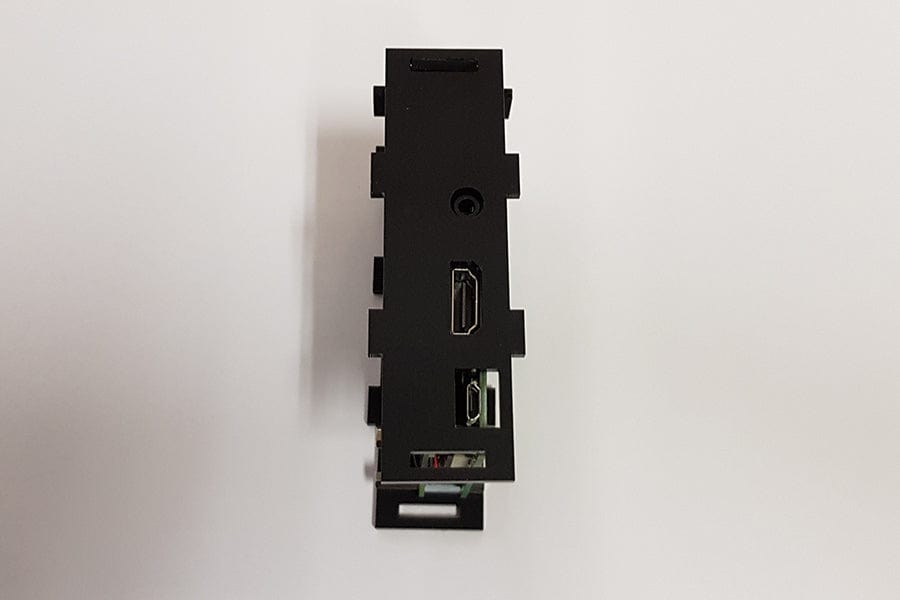

Добавьте пластину HDMI.

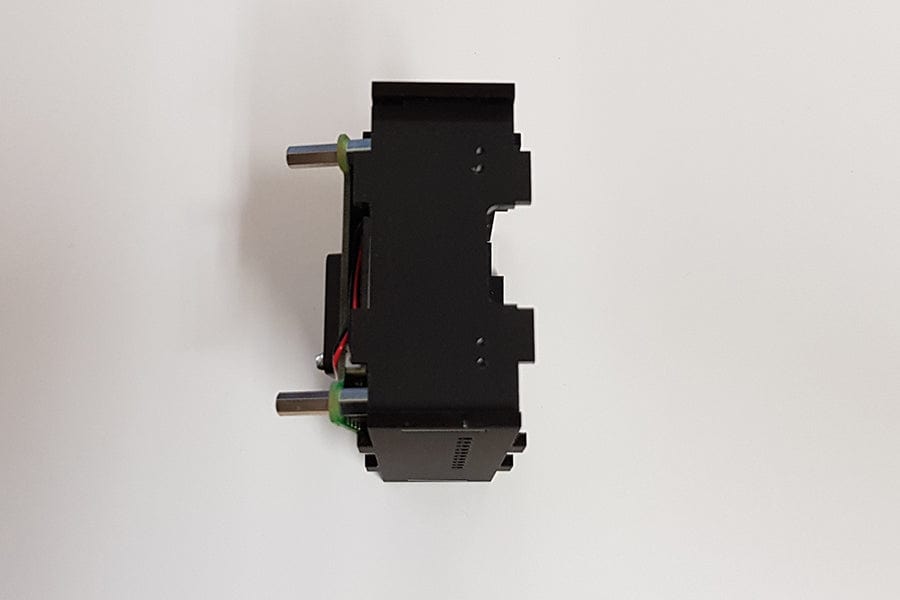

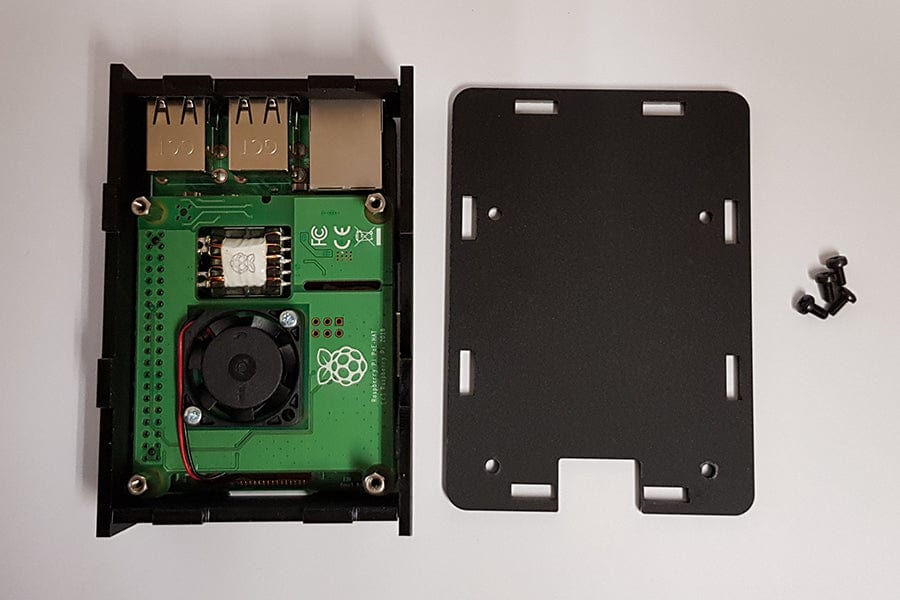

Затем добавьте пластину для SD-карты.

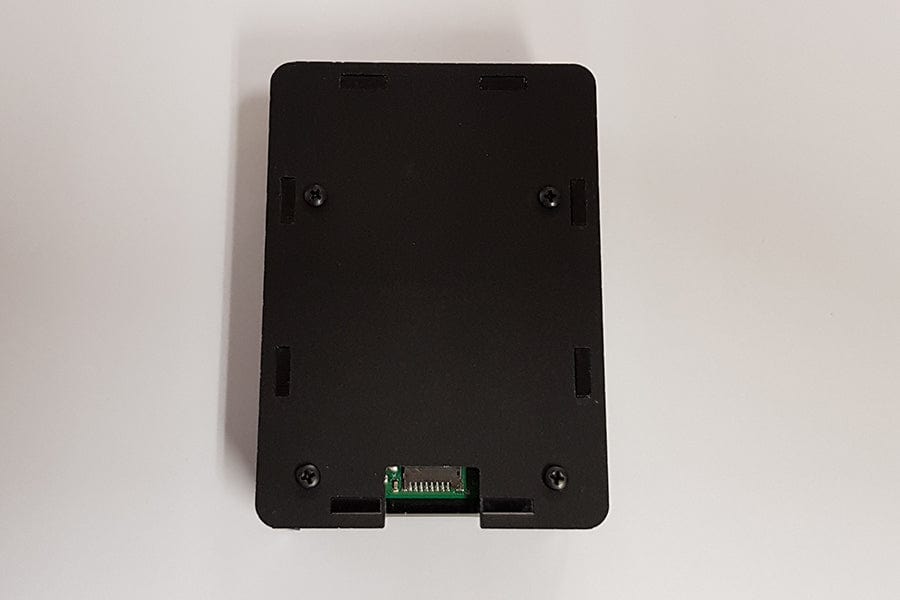

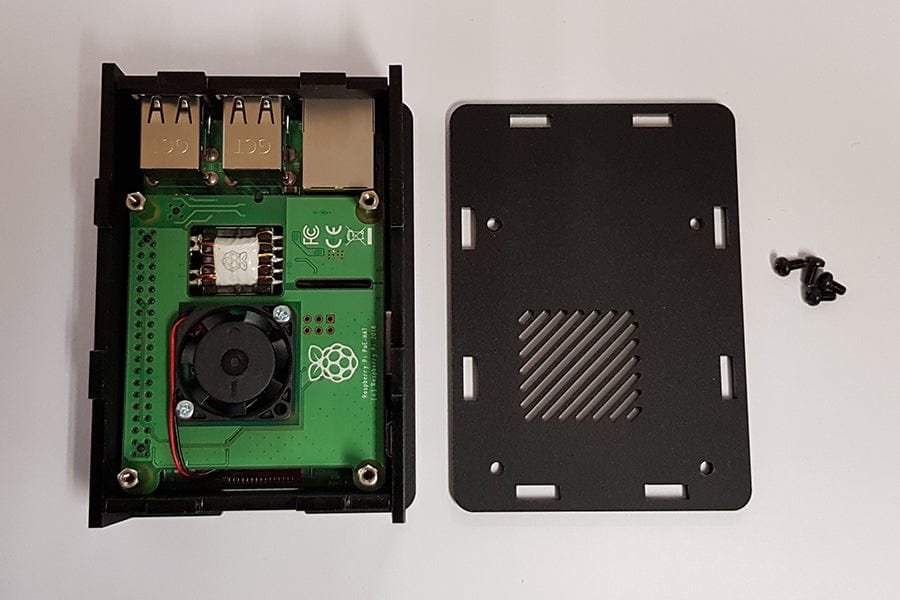

Аккуратно поднимите Pi с боковыми пластинами и установите на нижнюю пластину. Убедитесь, что слот для SD-карты на Pi совпадает с вырезом на пластине. Закрепите четырьмя чёрными винтами.

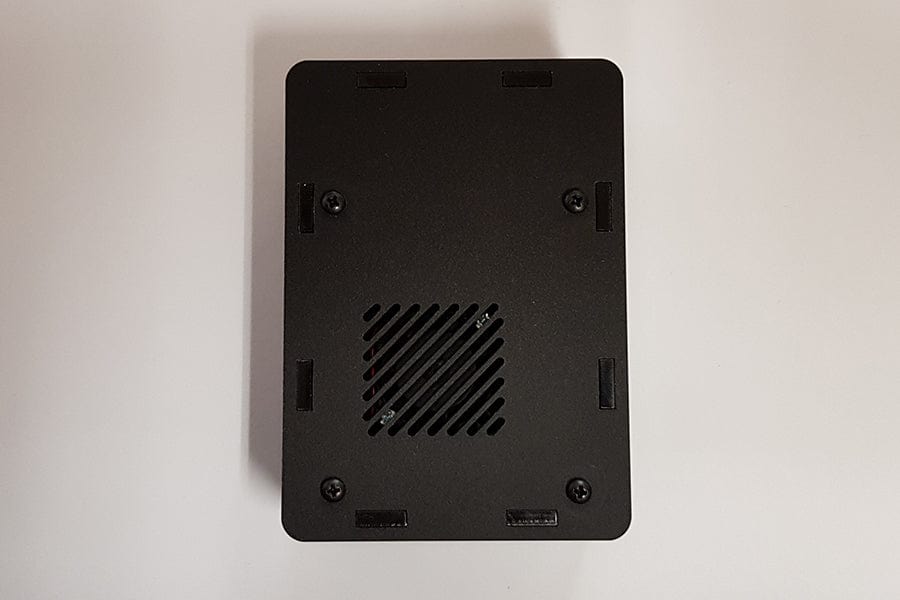

Осталось только добавить верхнюю пластину и закрепить оставшимися винтами.
