Как собрать набор Slice of Pi
Огромная благодарность Майклу Хорну (@recantha) за составление этой замечательной пошаговой инструкции по сборке набора Slice of Pi для Raspberry Pi.
Что вам понадобится
Основные компоненты
Дополнительно
Инструкция по сборке

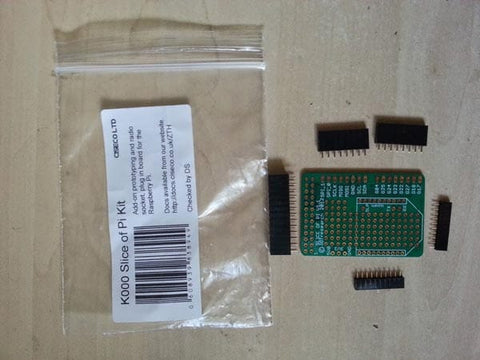

Slice of Pi – это продукт «3 в 1». В первую очередь это макетная плата для прототипирования, но она также выводит GPIO-пины Raspberry Pi на удобные гнездовые разъемы. Кроме того, на плате предусмотрена область для подключения плат формата XBee. Набор поставляется в виде комплекта деталей: печатная плата (PCB), 26-контактный гнездовой разъем (для подключения к Raspberry Pi), 2 стандартных гнездовых разъема и 2 меньших гнездовых разъема. Вам нужно спаять эти детали вместе, чтобы собрать готовый модуль для подключения к Raspberry Pi.
Припаивание 26-контактного разъема

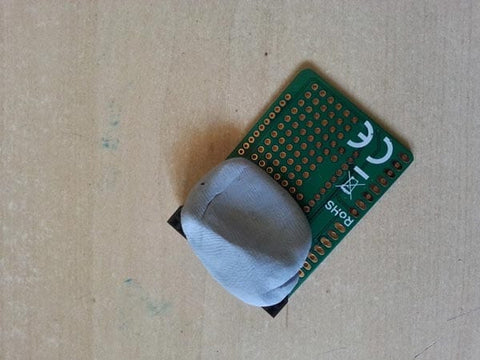

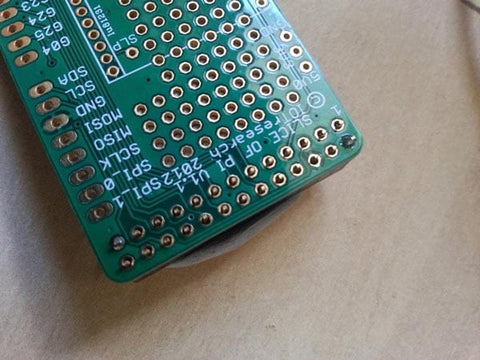

Прежде всего, припаяйте 26-контактный разъем. Вам нужно установить разъем на нижнюю сторону платы так, чтобы штырьки выступали через верхнюю сторону. Используйте кусочек пластилина (блутака), чтобы зафиксировать разъем на месте, а затем припаяйте штырьки с лицевой стороны. Рекомендуется сначала припаять два штырька на противоположных углах (как показано ниже), а затем убедиться, что разъем стоит ровно и под прямым углом. Если это не так, просто придержите разъем и заново нагрейте припой, чтобы скорректировать положение.

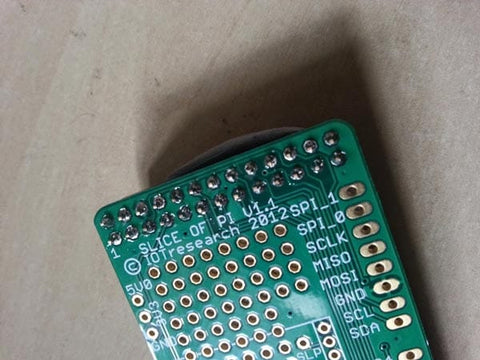

В итоге все 26 штырьков будут припаяны. Если вы случайно нанесли слишком много припоя, используйте оловоотсос или оплетку для удаления излишков.
Выбор конфигурации разъемов

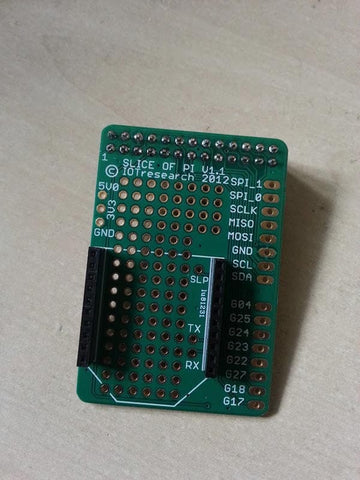

Теперь вам нужно принять несколько решений. Плата очень универсальна и поставляется с несколькими гнездовыми разъемами, которые можно установить на плату. Вам не обязательно припаивать их все – это зависит от того, для чего вы хотите использовать плату. Если вы хотите использовать плату с платой формата XBee, вам потребуется припаять меньшие разъемы. Разместите разъемы на плате и зафиксируйте их пластилином (блутаком). Припаивайте их с нижней стороны.

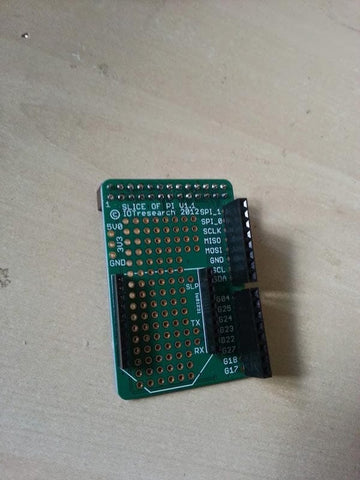

Если вы хотите использовать плату для вывода GPIO-пинов на удобные разъемы, используйте большие гнездовые разъемы, зафиксируйте их пластилином (блутаком) и припаяйте с нижней стороны платы.
Подключение к Raspberry Pi

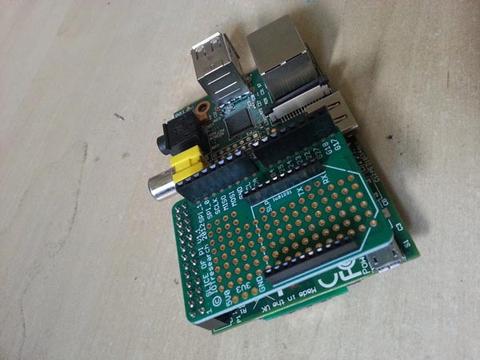

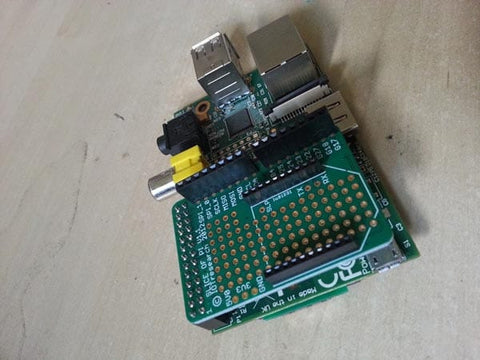

Когда вы закончите, можно подключить плату к Raspberry Pi. Всегда делайте это при выключенном Pi! Теперь у вас есть отличная платформа для прототипирования или просто для подключения устройств к гнездовым разъемам! Не паяйте на плате, пока она подключена к Raspberry Pi. Это просто неразумно!

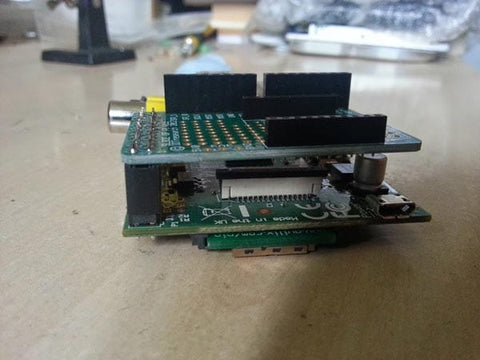

Вы заметите, что между нижней частью платы и Raspberry Pi есть зазор. Это имеет свои преимущества, так как плата не закрывает порт DSI (тонкий белый порт на фотографии ниже), но при этом на противоположной стороне от разъема подключения к Raspberry Pi нет опоры. Просто будьте осторожны и не прикладывайте слишком большое усилие к плате – вы можете повредить GPIO-пины, если сделаете это.
