Руководство по сборке мотора 6V 60RPM, колеса, муфты и крепления

Итак, вы получили наши DC-моторы 6V 60RPM и всё крепёжное оборудование (муфту, крепление и колесо), но понятия не имеете, как всё это собирается?! Не переживайте, мы подготовили наглядное иллюстрированное руководство по сборке, чтобы вы в кратчайшие сроки начали гонять на своём роботе на базе Raspberry Pi!

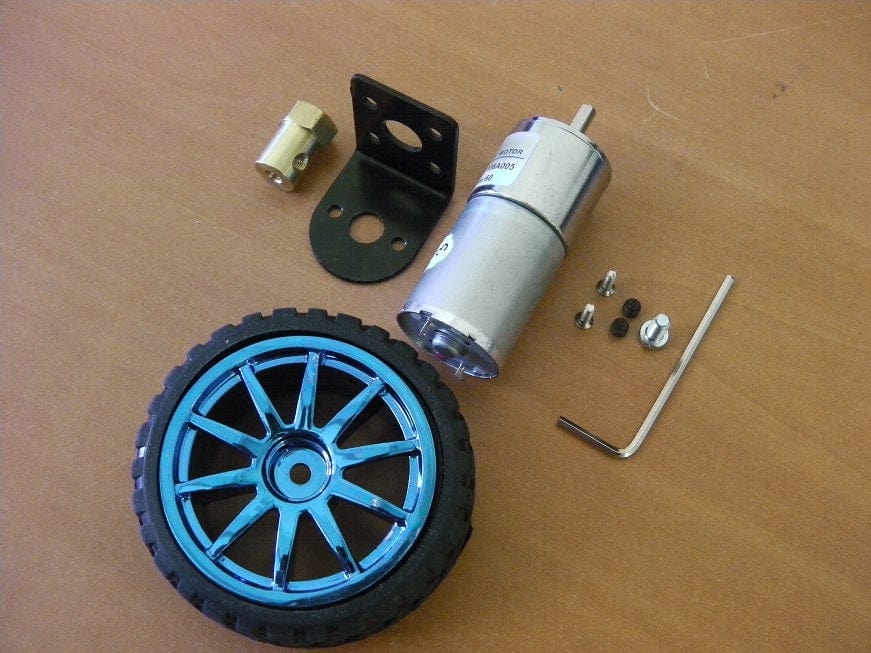

1. Проверьте комплектацию

Убедитесь, что у вас есть все необходимые детали. Каждый комплект состоит из следующего:

• 1 x Колесо

• 1 x Золотистая муфта

• 1 x Чёрный монтажный кронштейн

• 1 x Мотор 6V 60RPM

• 1 x Болт 4 мм

• 2 x Установочных винта 4 мм

• 2 x Болта 3 мм

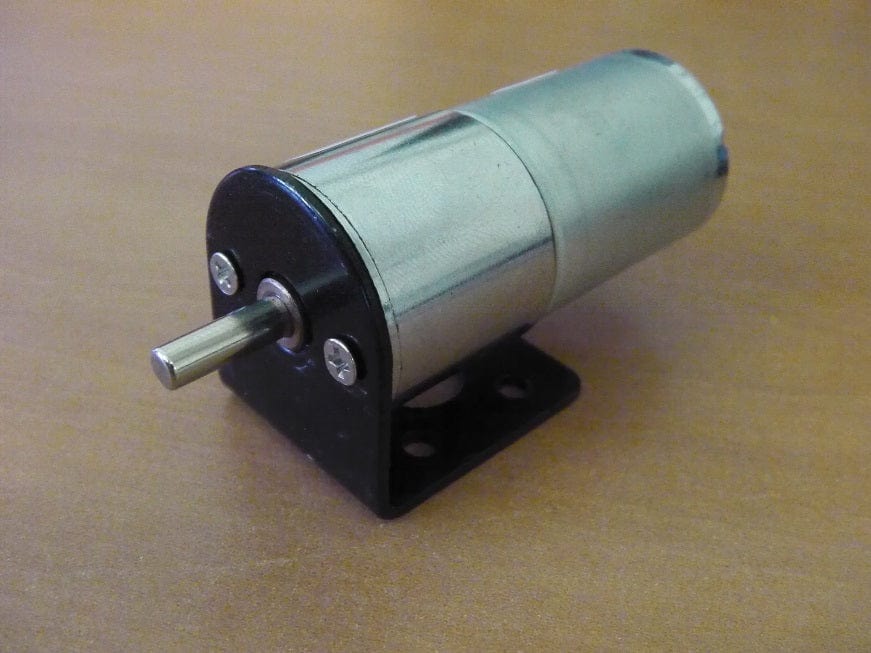

2. Установка крепления на мотор

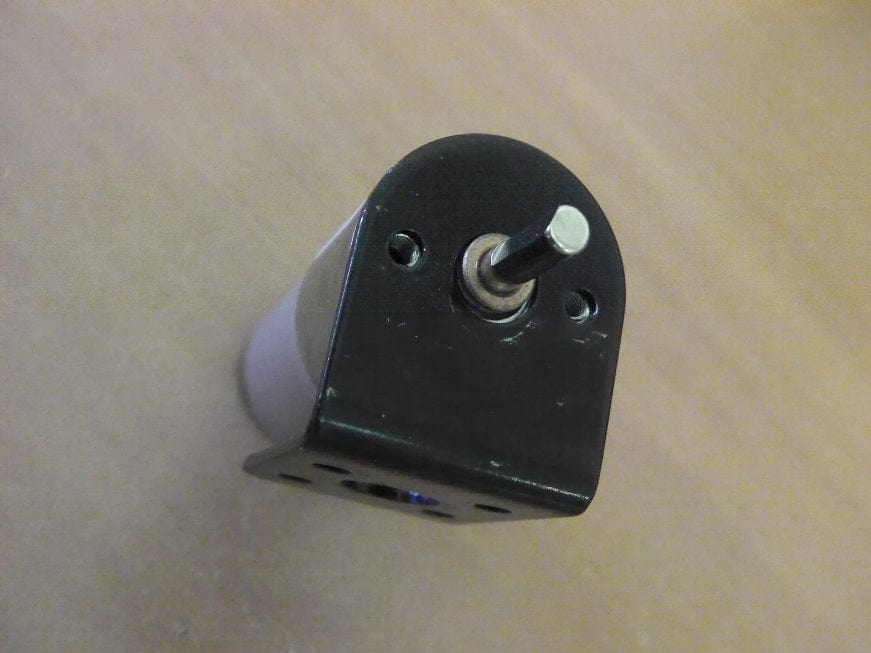

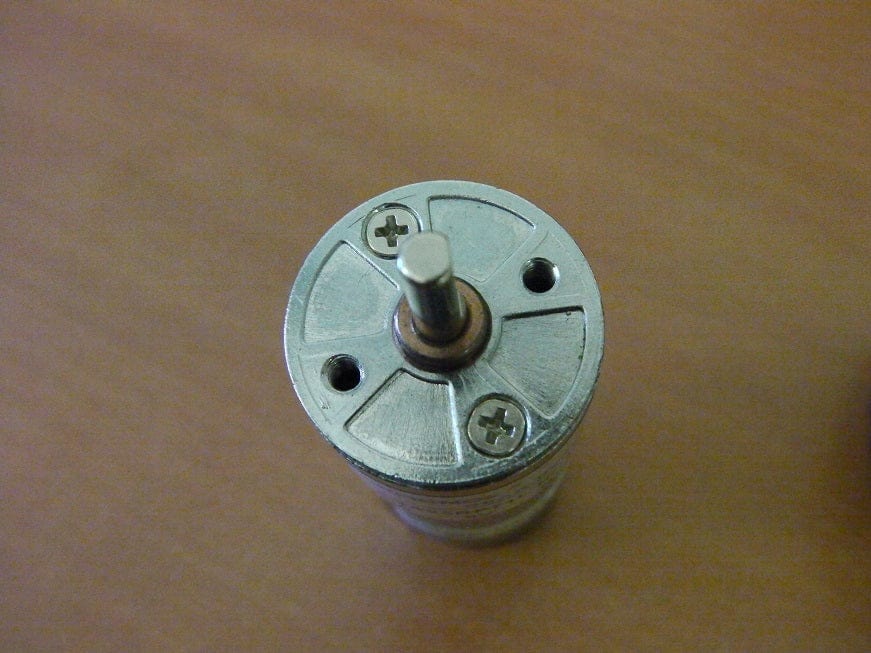

Возьмите мотор, крепление (чёрную деталь) и два болта 3 мм. Просто совместите изогнутую сторону крепления с двумя пустыми отверстиями на верхней части мотора и прикрутите его двумя болтами M3. Убедитесь, что крепление установлено правильной стороной!

3. Установка муфты на вал мотора

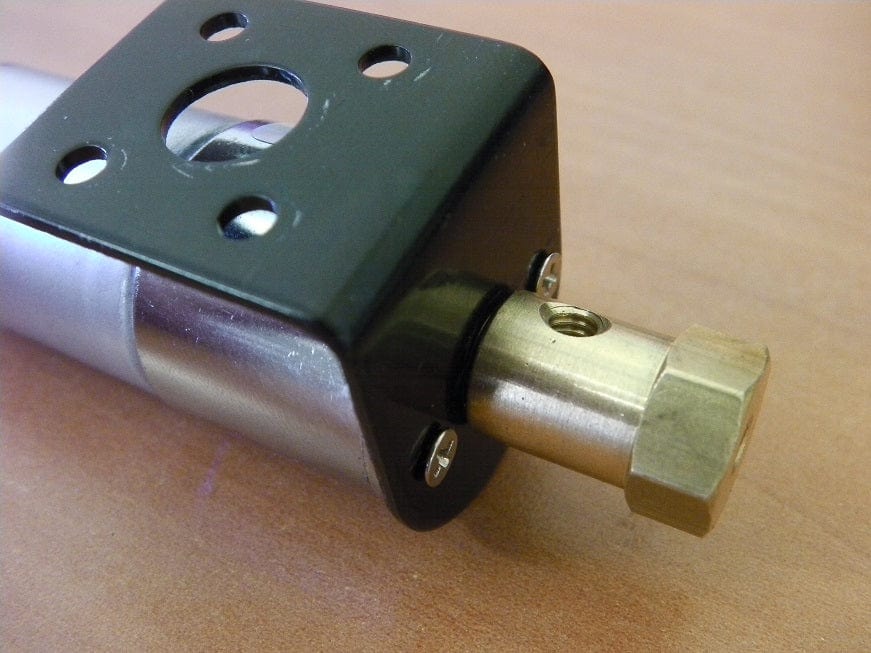

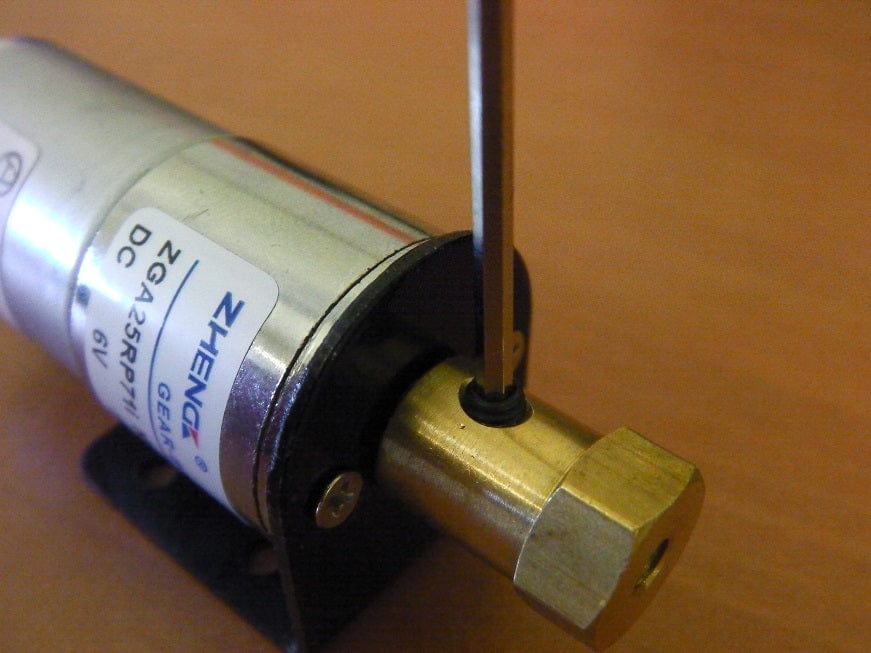

Наденьте золотистую муфту на вал мотора и совместите плоскую часть вала с одним из отверстий. Затем зафиксируйте муфту двумя установочными винтами M4.

4. Установка колеса на муфту

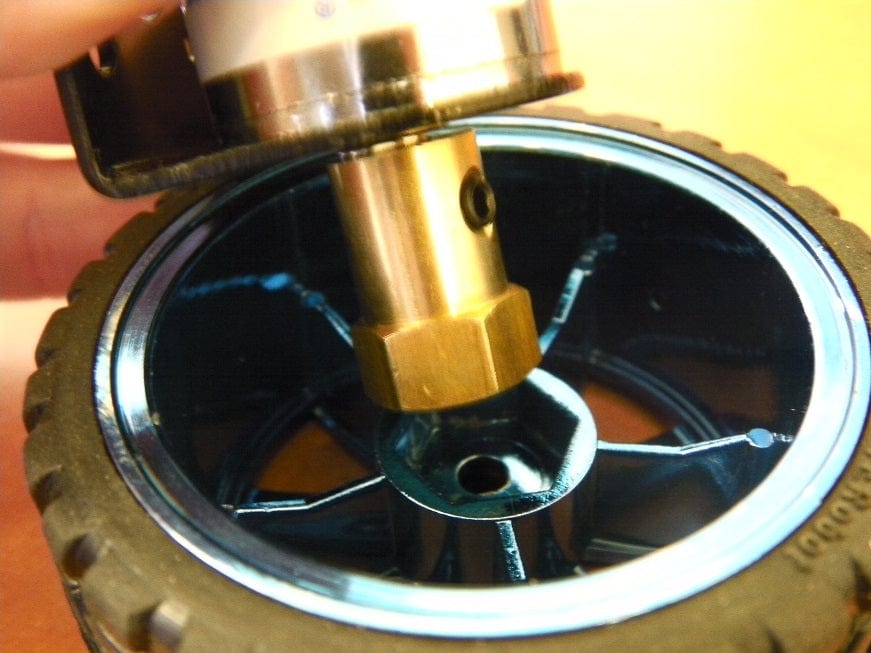

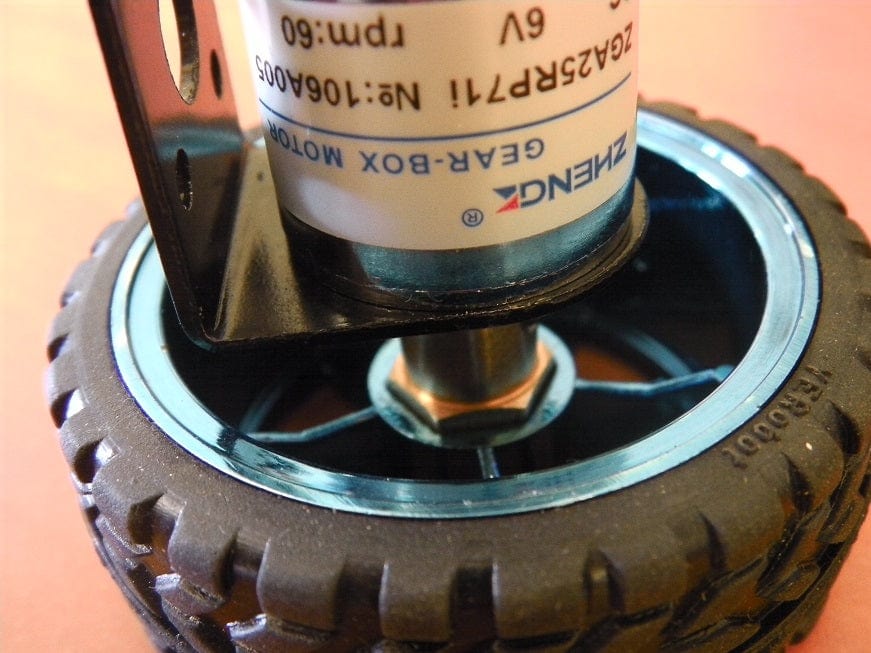

Вставьте муфту в колесо — она входит плотно, поэтому надавите посильнее, чтобы убедиться, что она села правильно.

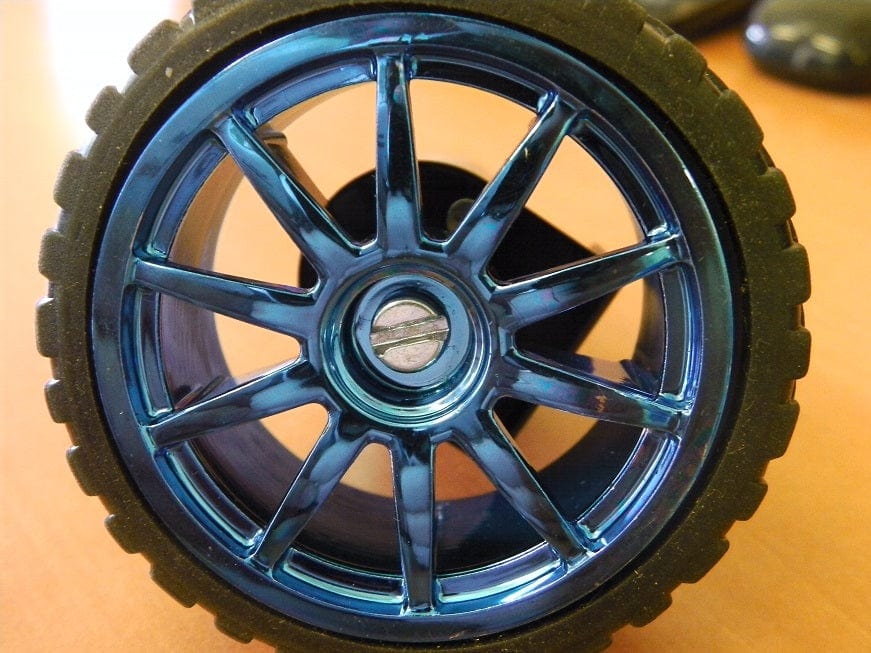

5. Фиксация колеса болтом

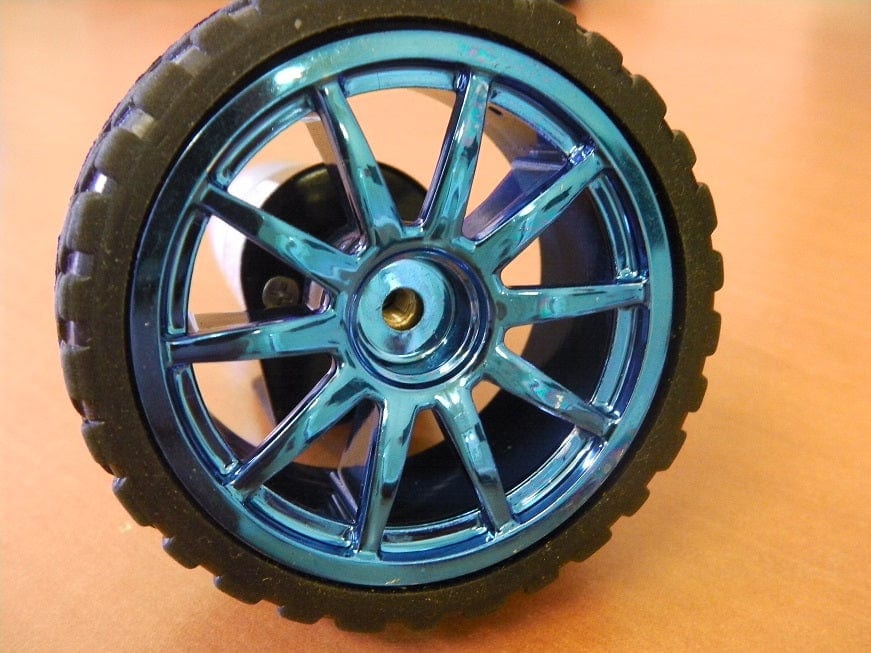

Используйте болт M4, чтобы закрепить колесо на муфте!

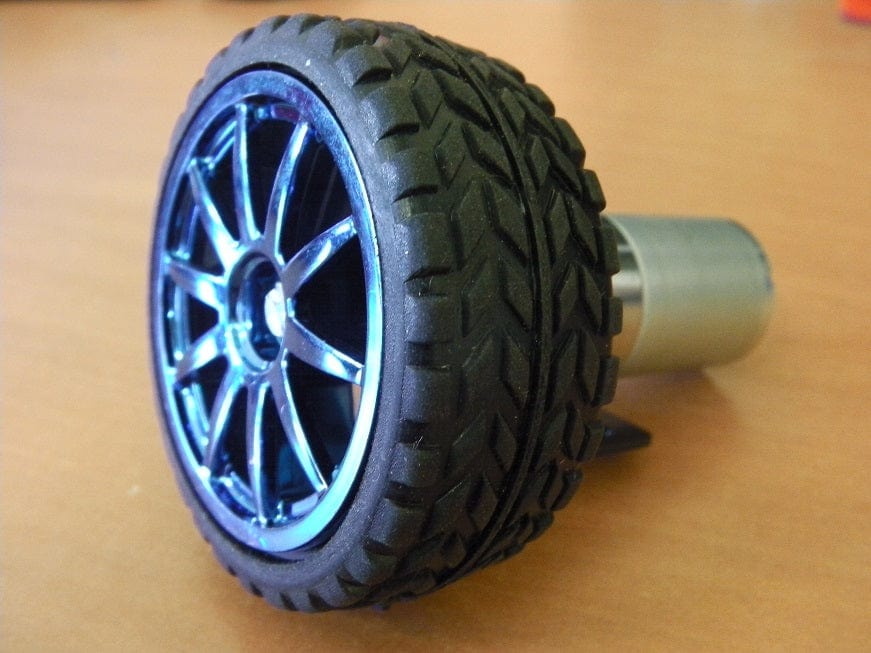

Вот и всё! Сборка завершена, и теперь она готова к установке на ваш проект робота/ровера/машинки/лодки на базе Raspberry Pi!
