Как собрать Fish Dish для Raspberry Pi
Инструкция по сборке Fish Dish
Огромная благодарность Average Man (http://AverageManVsRaspberryPi.com) (@AverageManVsPi) за создание этой замечательной пошаговой инструкции по сборке аксессуара Fish Dish для Raspberry Pi.
Что вам понадобится
Основные компоненты:
Опционально:
Что в комплекте
В вашем комплекте Fish Dish вы найдёте:
Печатная плата Fish Dish (PCB)
Разъём GPIO
Зуммер
Кнопка (переключатель)
Резиновая ножка
3 светодиода (зелёный, жёлтый и красный)
3 резистора 330 Ом (3 маленьких бежевых)
1 резистор 10 кОм (с оранжевой полоской)
1 резистор 1 кОм (с красной полоской)
Несколько наклеек!
Как собрать
Шаг 1 — Припаяйте разъём GPIO
Протолкните штырьки разъёма GPIO через отверстия в плате так, чтобы металлические штырьки были на той же стороне, что и текст с обозначениями (LED1, LED2 и т.д. — см. фото ниже). Используйте что-нибудь для фиксации — здесь я поставил разъём на основание моей «третьей руки»:

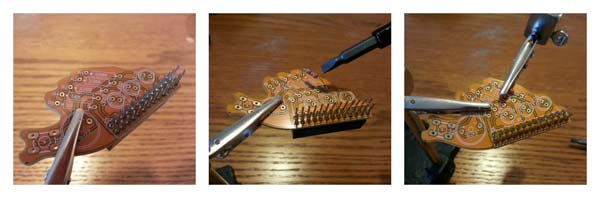

Сначала припаяйте один угол, затем припаяйте противоположный угол на другом конце разъёма. Это зафиксирует разъём на месте, пока вы будете паять оставшиеся 26 контактов:
Когда вы припаяете все 26 контактов, переходите к следующему шагу
Шаг 2 — Припаяйте резисторы 330 Ом
На этом шаге убедитесь, что вы припаиваете резисторы в правильные места. Это довольно просто благодаря размеру, цвету и полоскам — так что всё должно получиться.
Сначала мы припаяем 3 резистора по 330 Ом (3 маленьких бежевых). Хотя не имеет значения, какой стороной их ставить, давайте расположим все золотые полоски сверху, чтобы выглядело аккуратнее.
Вставьте ножки первого резистора в отверстия «R1», как показано на фото, и протолкните так, чтобы резистор плотно прилегал к плате.
Используйте что-нибудь для фиксации резистора — я использую зажим-крокодил от моей «третьей руки»:
Когда всё надёжно закреплено, припаяйте ножки:

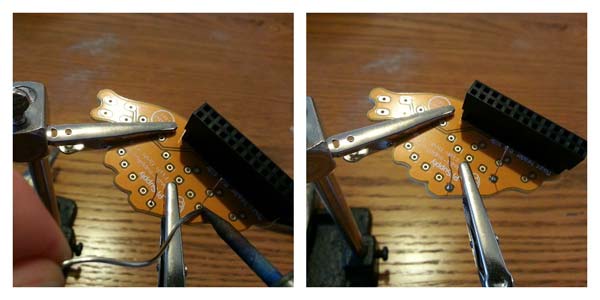

Когда обе ножки припаяны, откусите оставшиеся выступающие ножки кусачками:
Повторите этот шаг для следующих 2 слотов для резисторов (R2 и R3), используя оставшиеся 2 бежевых резистора на 330 Ом.
Шаг 3 — Припаяйте резистор 10 кОм
Резистор 10 кОм — это один из более крупных синих резисторов. Конкретно, это резистор с ОРАНЖЕВОЙ полоской (НЕ красной, она понадобится далее).
Этот резистор устанавливается в слот R4 (с маркировкой «10K»)

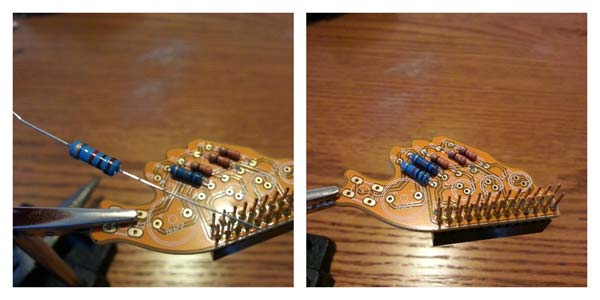

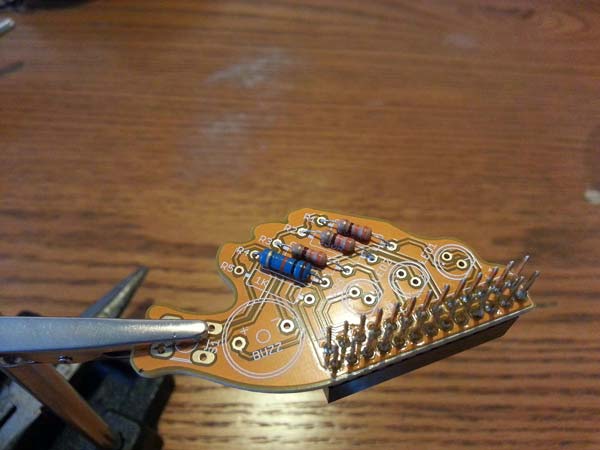

Процесс установки этого резистора такой же, как на шаге 2, в результате у вас должно получиться вот так:
Шаг 4 — Припаяйте резистор 1 кОм
Резистор 1 кОм — тоже один из более крупных синих резисторов. У вас сейчас должен остаться только один, и это должен быть резистор с КРАСНОЙ полоской (НЕ оранжевой, мы её только что использовали).
Этот резистор устанавливается в слот R5 (с маркировкой «1K»)
Процесс установки этого резистора такой же, как на шаге 2, в результате у вас должно получиться вот так:
Все резисторы установлены!
Шаг 5 — Припаяйте светодиоды
Давайте уточним несколько моментов, прежде чем приступить к светодиодам…
Порядок светодиодов

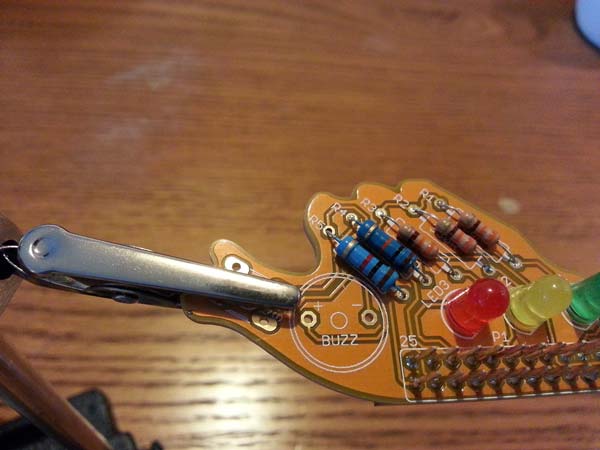

Вот как должны выглядеть светодиоды, когда всё будет готово:
…Это означает, что светодиоды нужно установить в следующие слоты:
Зелёный = слот „LED1“
Жёлтый = слот „LED2“
Красный = слот „LED3“
Полярность

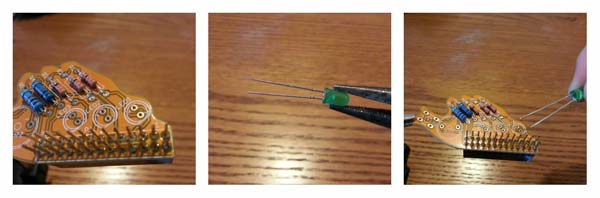

Вы должны убедиться, что ножки светодиодов расположены правильно (правильная полярность). Более длинная ножка светодиода — это положительная ножка. Ещё один способ проверить полярность — посмотреть на плоский срез на пластиковом корпусе светодиода: эта ножка будет отрицательной.
На плате Fish Dish показано, куда должны идти положительная и отрицательная ножки (положительная — в верхнее отверстие):
Пайка светодиодов
Начните с зелёного светодиода в слоте „LED1“
Протолкните ножки через отверстия в плате (помните: длинная ножка — в положительное отверстие)

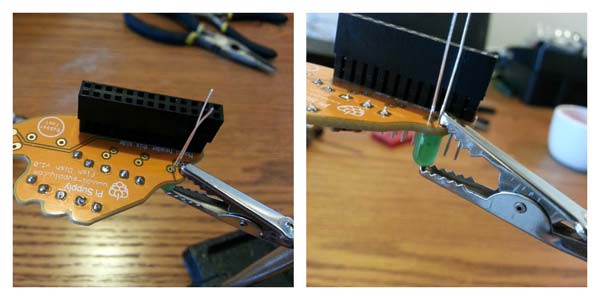

Зафиксируйте светодиод (я использовал зажим-крокодил):

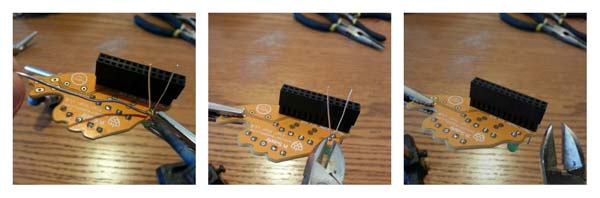

Припаяйте ножки на место и откусите лишнее, как мы делали с резисторами:
Повторите тот же процесс для оставшихся светодиодов в слотах „LED2“ (жёлтый светодиод) и „LED3“ (красный светодиод), в результате у вас должно получиться вот так:
Светодиоды готовы!
Шаг 6 — Припаяйте зуммер

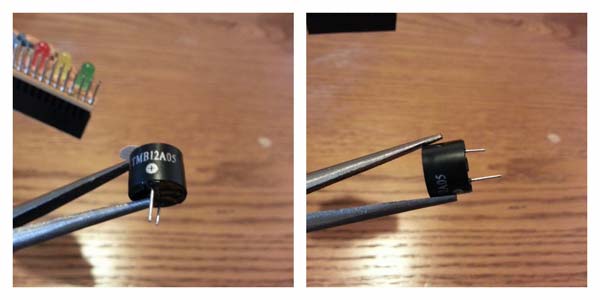

Как и светодиоды, зуммер тоже нужно устанавливать правильной стороной. К счастью, у зуммера есть длинная положительная ножка, как у светодиодов, а также хорошая маркировка на самом компоненте:
Зуммер устанавливается в слот «BUZZ»
Отрицательное и положительное отверстия чётко обозначены (положительное — слева)
Протолкните ножки зуммера через отверстия так, чтобы основной чёрный корпус был на той же стороне, что и светодиоды (не забудьте проверить, что правильные ножки идут в правильные отверстия)

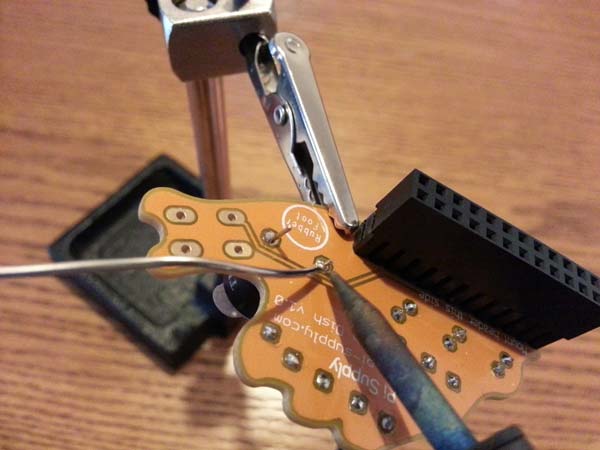

Припаяйте обе ножки и откусите лишнее, как и раньше:
Шаг 7 — Припаяйте кнопку
У кнопки нет полярности, но вам нужно убедиться, что ножки находятся в правильных местах, иначе она не будет подключена к схеме должным образом. Кнопка имеет слегка прямоугольную форму, что помогает определить, как её расположить.

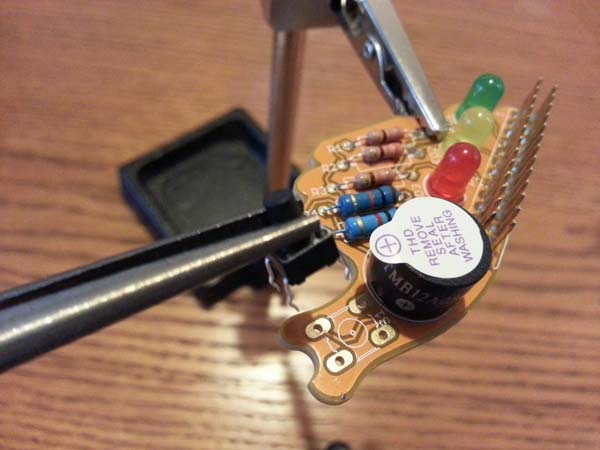

Сначала посмотрите на фото ниже для ориентации по расположению кнопки:

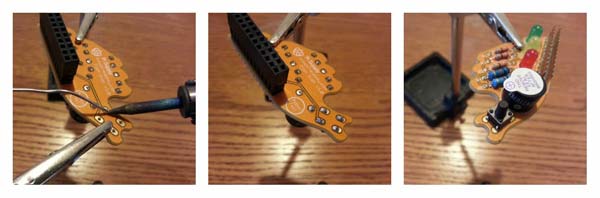

Как и раньше, теперь просто припаяйте 4 ножки на место. Опять же, не забудьте сначала припаять диагонально противоположные ножки, чтобы зафиксировать кнопку:
Шаг 8 — Прикрепите резиновую ножку
Последний шаг — самый простой. В комплект входит маленькая резиновая ножка, которая упирается в композитный разъём, чтобы при нажатии на кнопку Fish Dish вы не погнули и не сломали плату/контакты.
Найдите круг с надписью «Rubber Foot»:

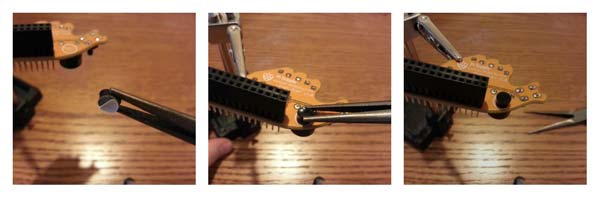

Возьмите резиновую ножку и отклейте белый слой, чтобы открыть клейкую поверхность, затем прижмите ножку к плате и удерживайте 15 секунд:

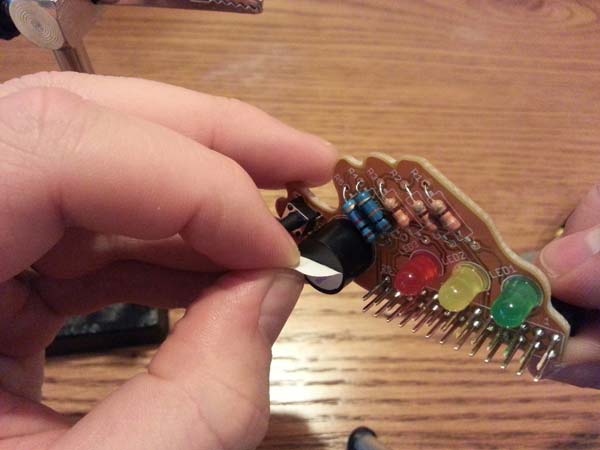

Теперь вы закончили добавлять все компоненты, поэтому просто вернитесь и снимите плёнку с верхней части зуммера:

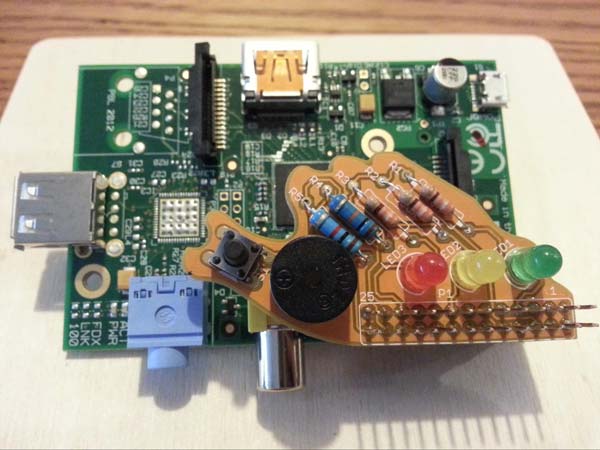

Шаг 9 — Отойдите и полюбуйтесь своей работой
