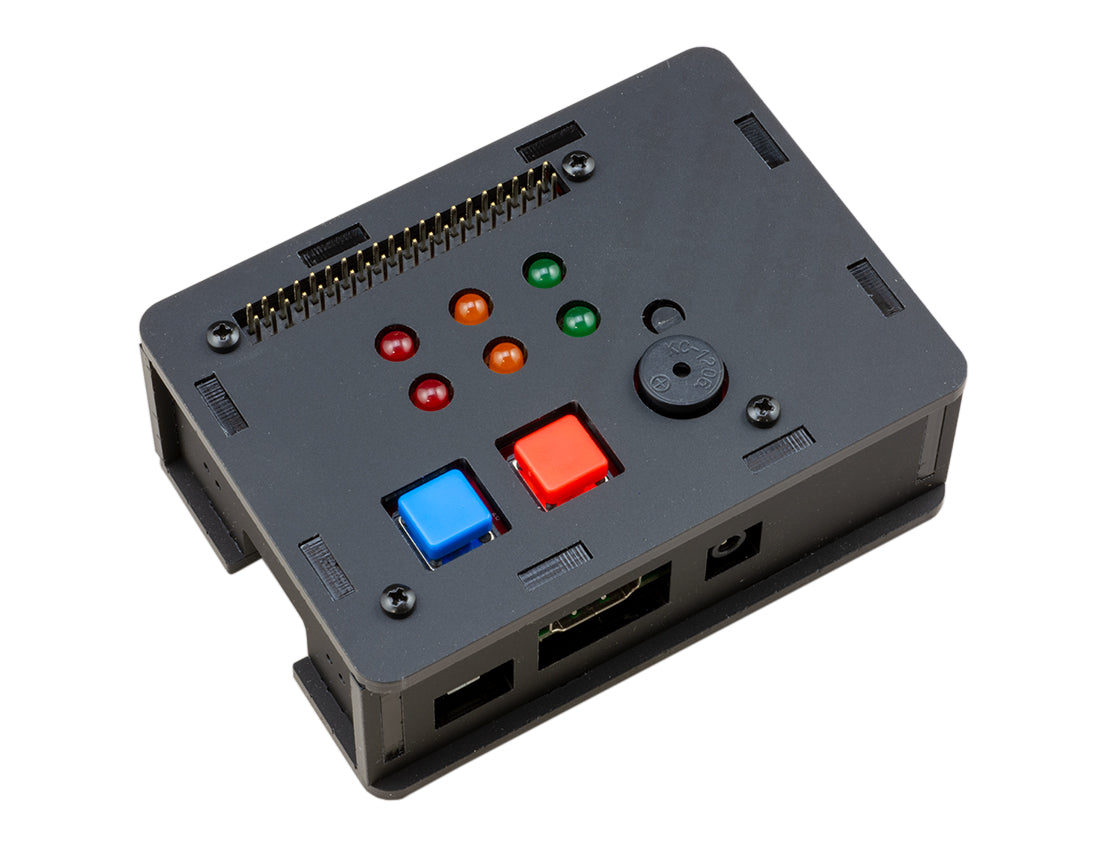

Руководство по сборке корпуса Raspberry Pi JAM HAT
Детали корпуса, вырезанные лазером, защищены клейкой плёнкой, которую необходимо снять перед сборкой.
Список комплектующих
Корпус Raspberry Pi JAM HAT Case
6 акриловых деталей
4 стойки M2.5 x 4 мм (M/F, папа-мама)
4 стойки M2.5 x 8 мм (F/F, мама-мама)
4 стойки M2.5 x 14 мм (M/F, папа-мама)
8 чёрных винтов M2.5
Примечание
Акрил – это твёрдый и жёсткий пластик, чувствительный к концентрации напряжений, который обладает определённой хрупкостью, сходной со стеклом. Акрил легко царапается, и его следует чистить слабым раствором средства для мытья посуды и тёплой водой. Никогда не используйте чистящие средства, не подходящие для акрила. Никогда не используйте сухую абразивную ткань.
Сборка

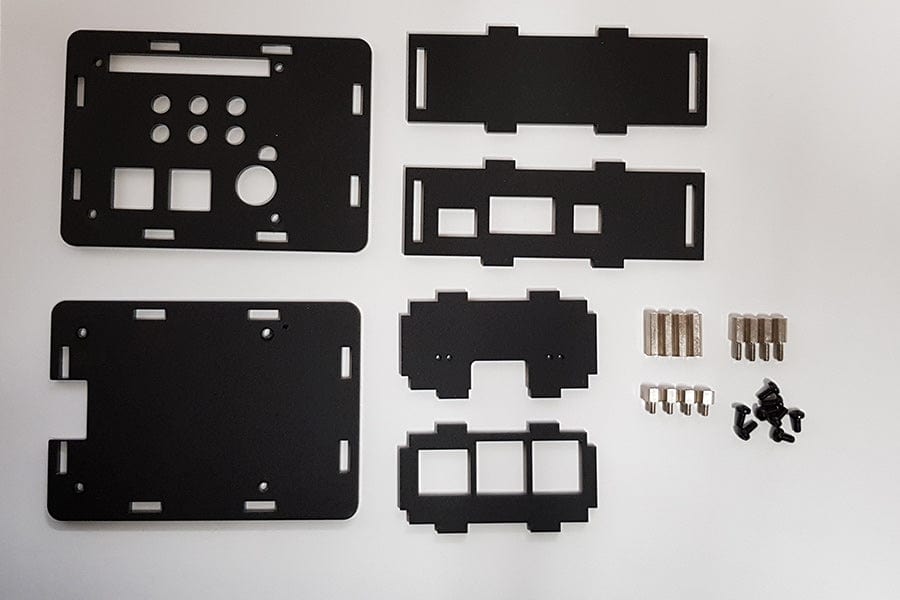

Вот детали из набора корпуса:
Следуйте этим изображениям, проверяя детали и ориентацию акриловых элементов. Для каждого шага вы увидите изображение «до» и «после». Убедитесь, что у вас подготовлены все детали, показанные на изображении «до».

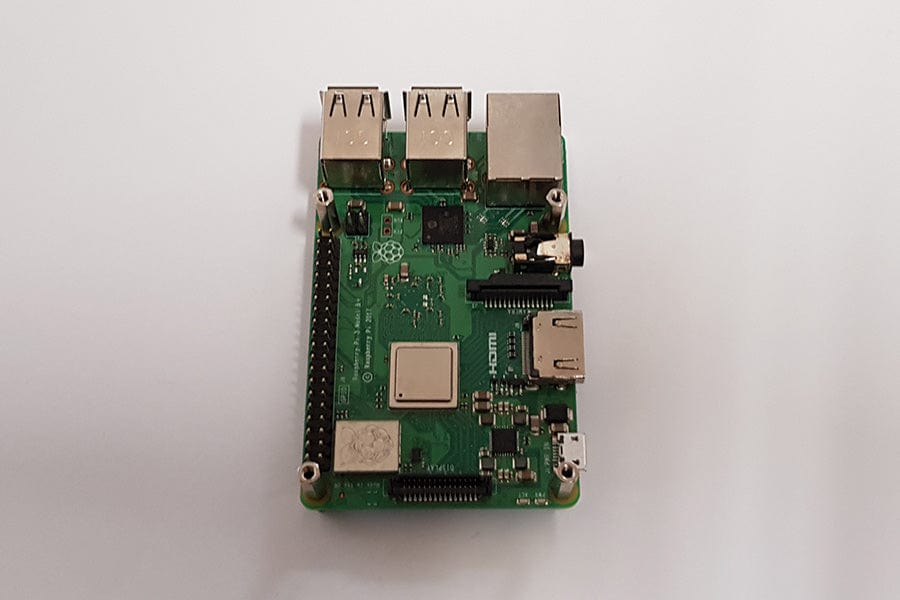

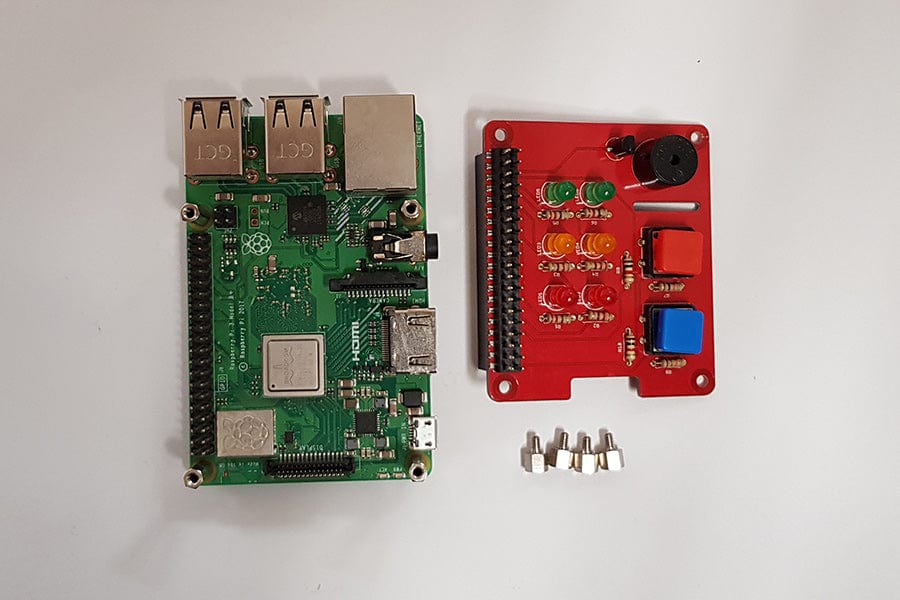

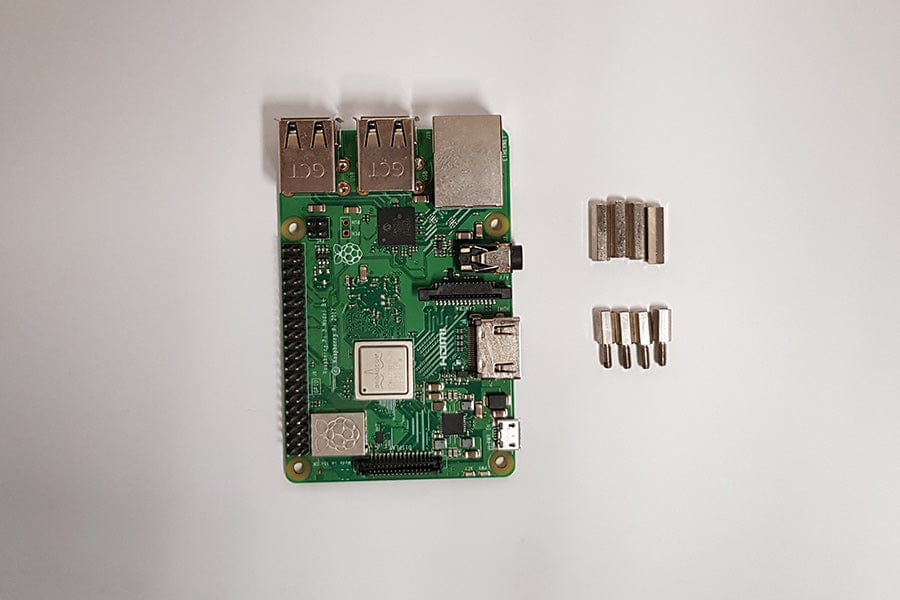

Вставьте резьбовой конец (папа) стоек 8 мм в каждое из крепёжных отверстий на Pi с нижней стороны. Закрепите стойками 14 мм F/F (мама-мама) – они должны располагаться на верхней стороне Pi.

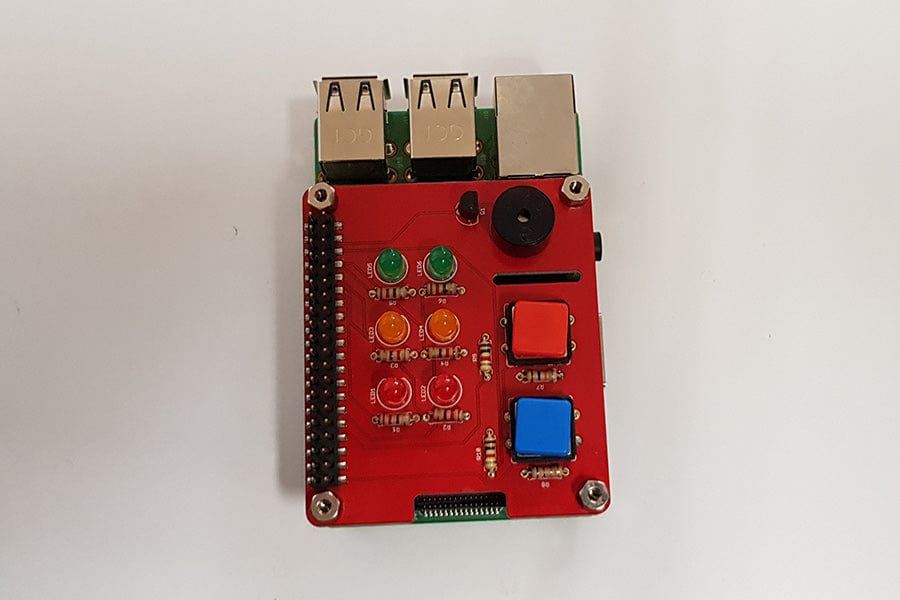

Теперь установите JAM HAT и закрепите с помощью стоек 4 мм M/F (папа-мама).

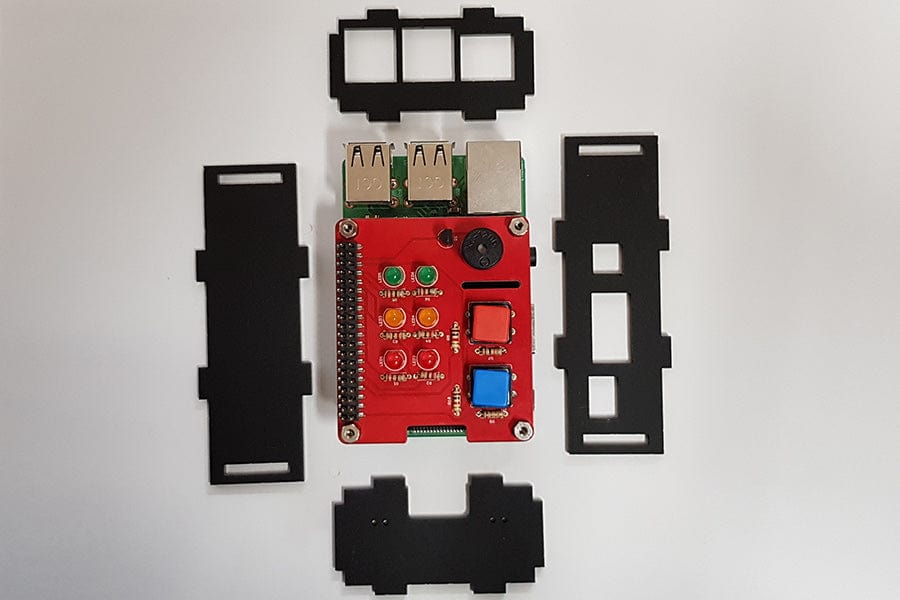

Теперь мы можем начать устанавливать боковые пластины. Начните с того, что поставьте Pi на бок, контактами GPIO вниз, и поместите его на пластину GPIO.
Затем добавьте пластину USB/Ethernet.
Добавьте пластину HDMI.
Затем добавьте пластину для SD-карты.

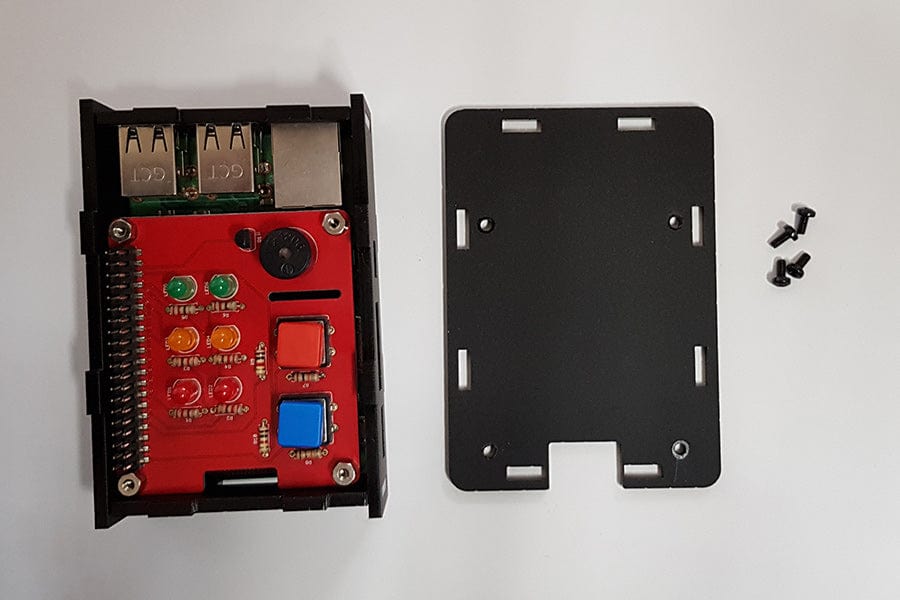

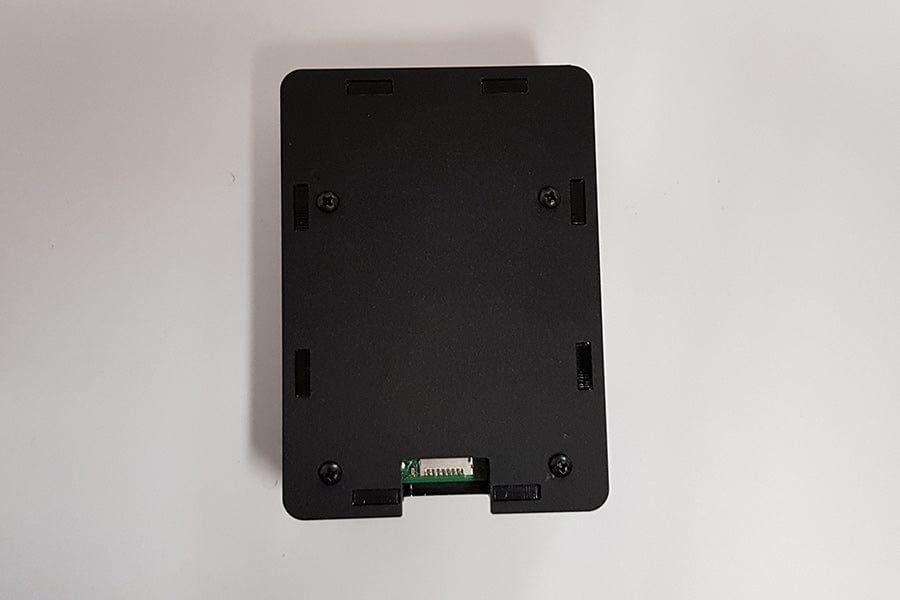

Аккуратно поднимите Pi с боковыми пластинами и установите на нижнюю пластину. Убедитесь, что слот SD-карты на Pi совпадает с вырезом на пластине. Закрепите 4 чёрными винтами.

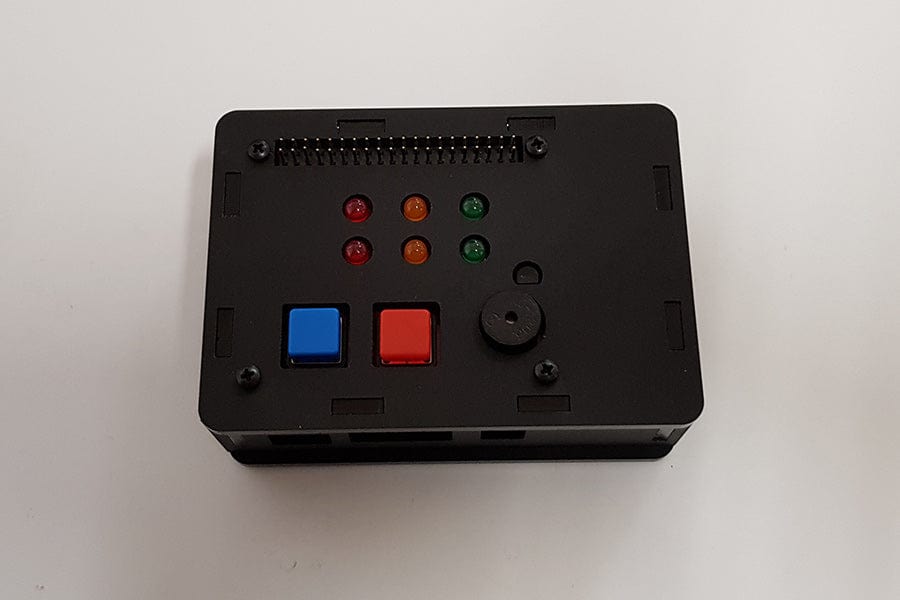

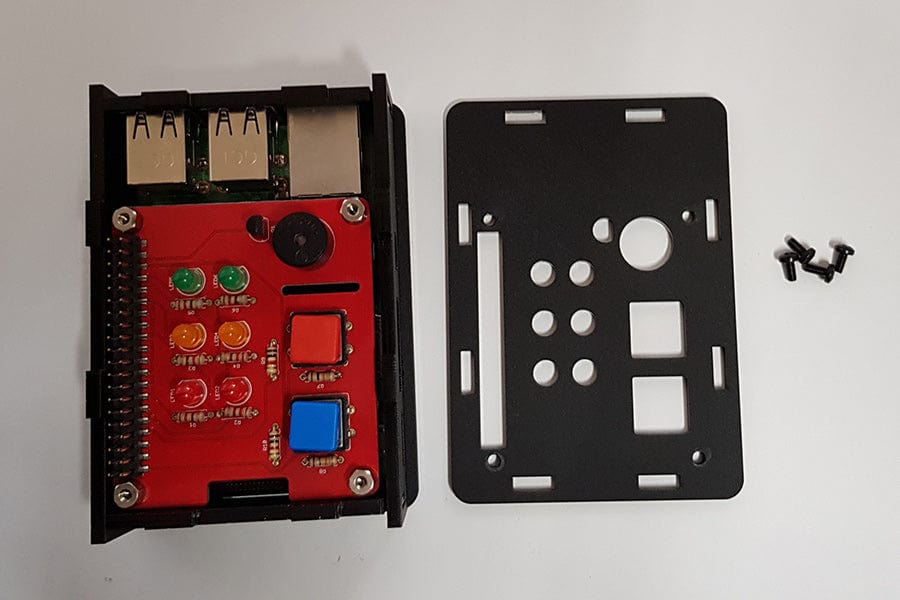

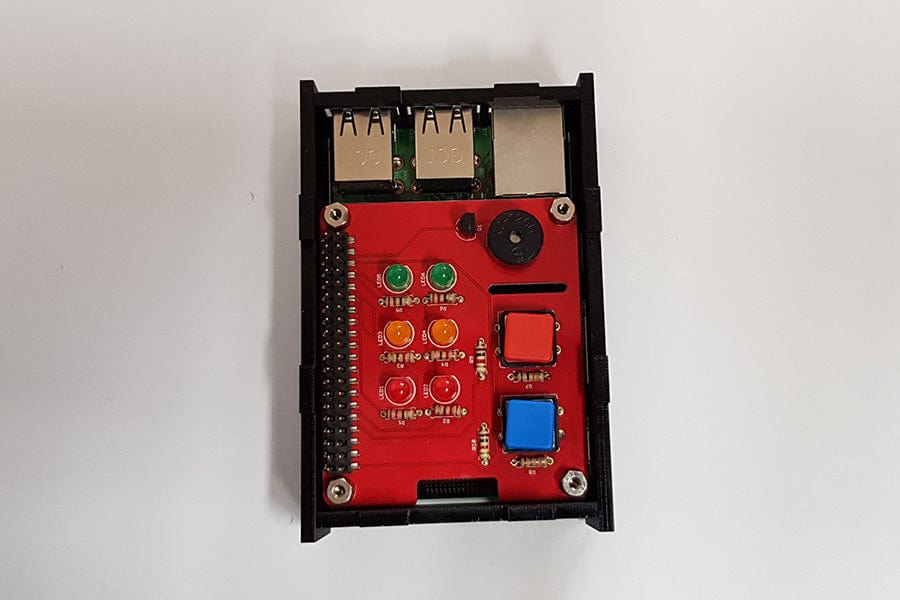

Осталось лишь добавить верхнюю пластину и закрепить оставшимися винтами.
