Руководство по сборке набора расширителя портов RPi MCP23017

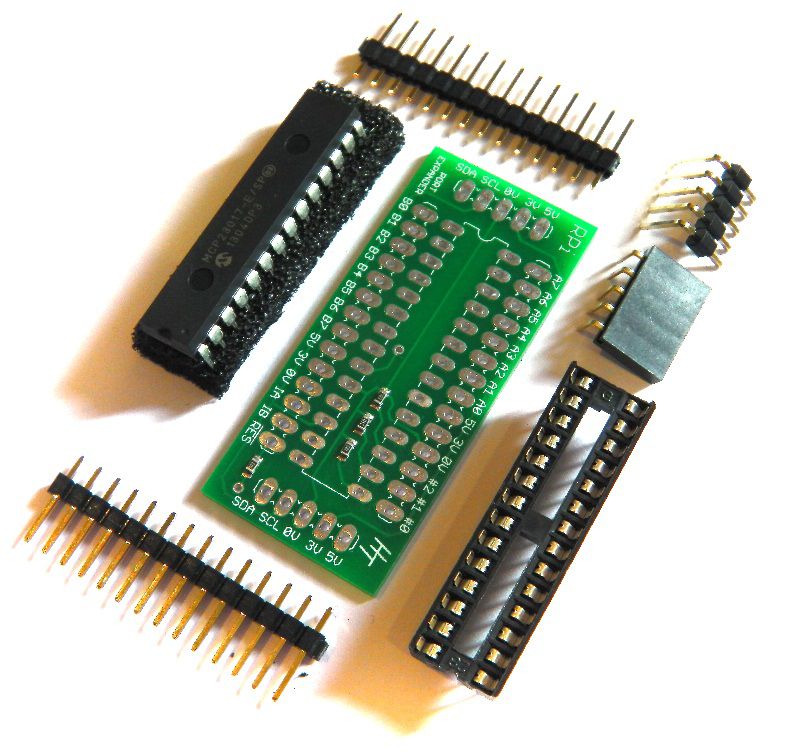

Набор расширителя портов MCP23017 подключается напрямую к плате HT Raspberry Pi GPIO Breakout Board или HT Raspberry Pi GPIO Breakout Board Pro и устанавливается в макетную плату. 16-битная функциональность ввода-вывода MCP23017 состоит из двух 8-битных портов (PORTA и PORTB), и MCP23017 может быть настроен для работы в 8-битном или 16-битном режимах, что фактически удваивает количество доступных подключений для GPIO-портов Raspberry Pi!
Это руководство по сборке даст вам краткий обзор того, как настроить устройство!
Часть 1 — Припаяйте вашу плату Break-Out Board!
Шаг 1

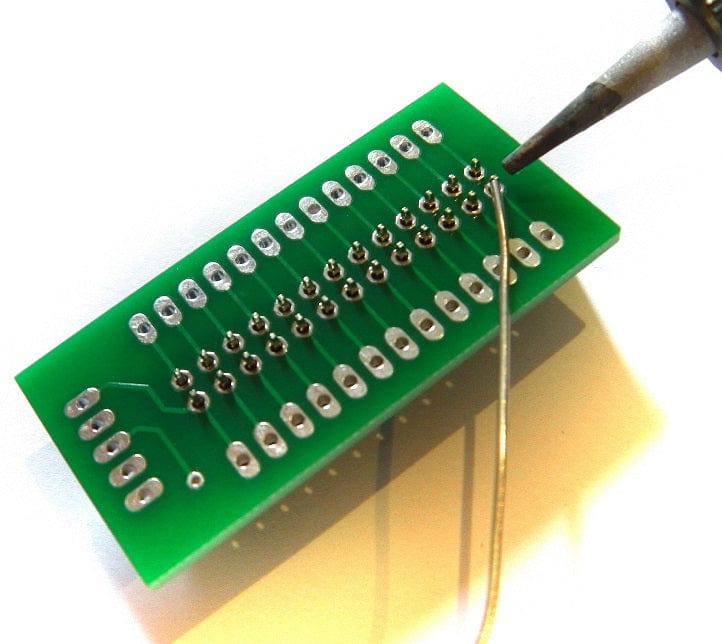

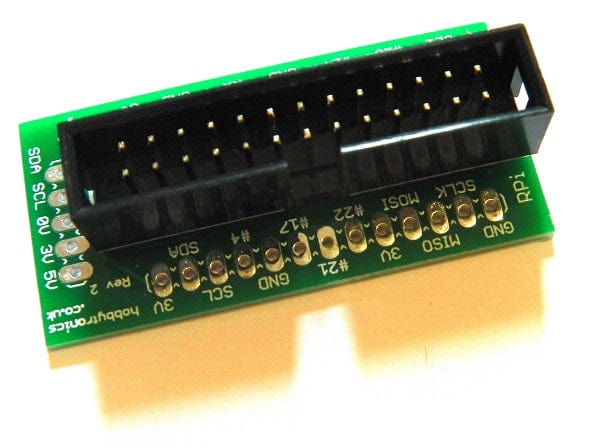

Припаяйте «26-контактный коробчатый разъём» (26 Pin Box Header) к печатной плате. На верхней стороне печатной платы есть белая направляющая линия, показывающая его расположение — разрыв в белой линии указывает рекомендуемое направление установки коробчатого разъёма. Пайка выполняется с нижней стороны печатной платы.
Шаг 2

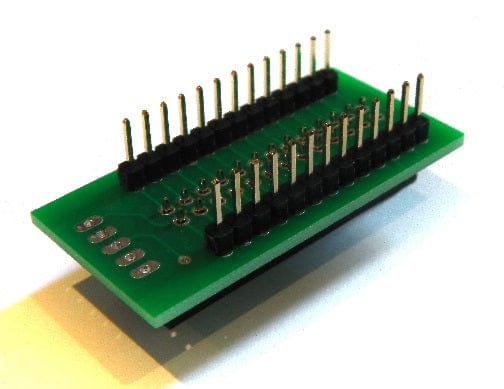

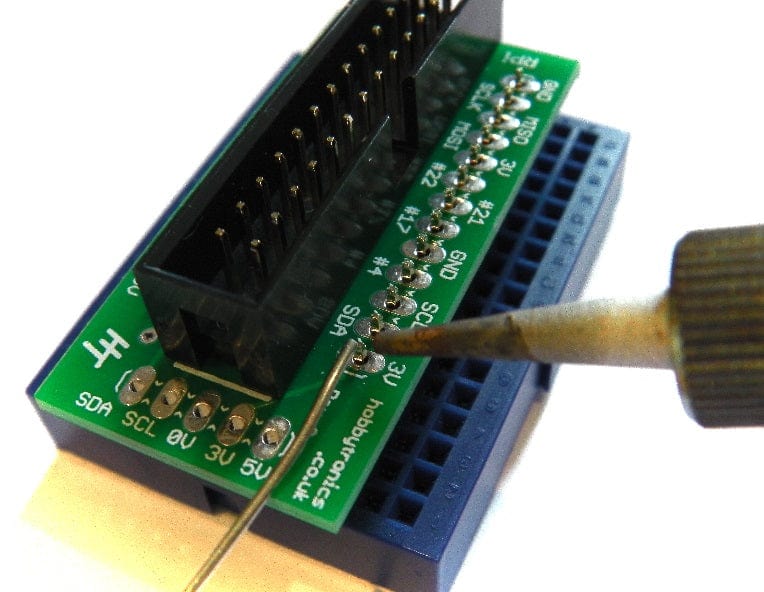

Припаяйте 2 гребёнки по 13 контактов (2 x 13 Pin Headers) к печатной плате. Убедитесь, что гребёнки вставлены «короткой» стороной через отверстия платы, а длинная сторона направлена вниз. Самый простой способ выровнять их — поместить плату в макетную плату, тогда контакты автоматически встанут в правильное положение! В этот раз пайка выполняется сверху печатной платы.
Вот и всё! Тот же процесс применяется как к обычной, так и к Pro версии плат HT breakout! В Части 2 мы рассмотрим настройку набора расширителя портов MCP23017.
Часть 2 — Пайка набора расширителя портов MCP23017
Шаг 1

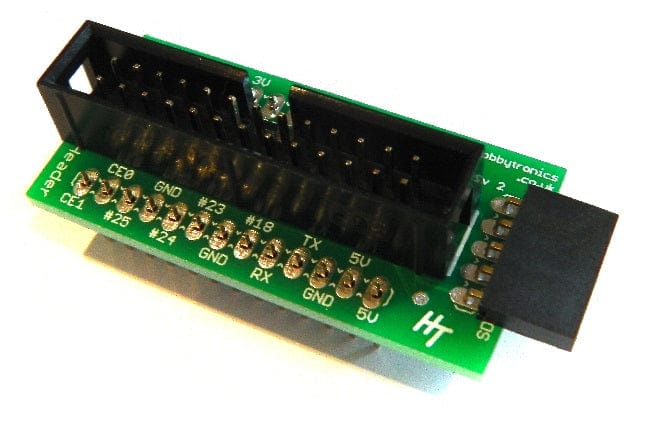

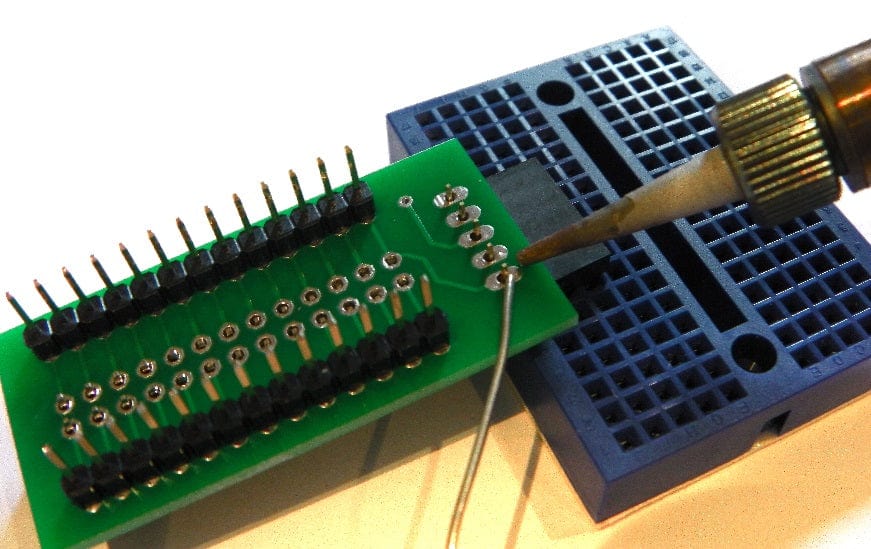

Возьмите ваш набор расширителя портов MCP23017 и достаньте «5-контактный угловой гнездовой разъём» (5 Pin Right Angled Female Header Socket). Затем вам нужно припаять его к вашей плате breakout (той, которую мы припаяли в Части 1!). Пайка выполняется с нижней стороны платы.
Убедитесь, что разъём ровно припаян.
Шаг 2

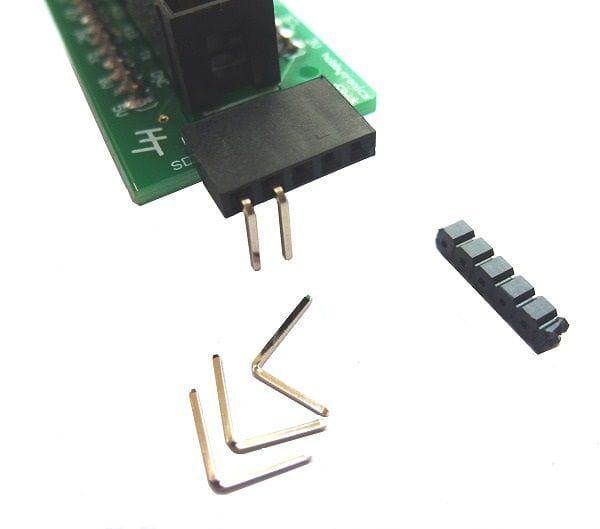

Далее возьмите «5-контактные угловые штыревые контакты» (5 pin right angled male header pins). Чёрная пластиковая часть 5-контактного штыревого разъёма, к сожалению, будет мешать плате расширителя, поэтому лучше всего взять плоскогубцы и извлечь все контакты из чёрного пластикового корпуса. Если вы будете аккуратны, у вас останутся 5 угловых металлических контактов! Вставьте их в 5-контактный гнездовой разъём, который мы только что припаяли к плате breakout.
Убедитесь, что всё ровно, возьмите плату расширителя, проденьте 5-контактный штыревой разъём через неё, затем припаяйте.

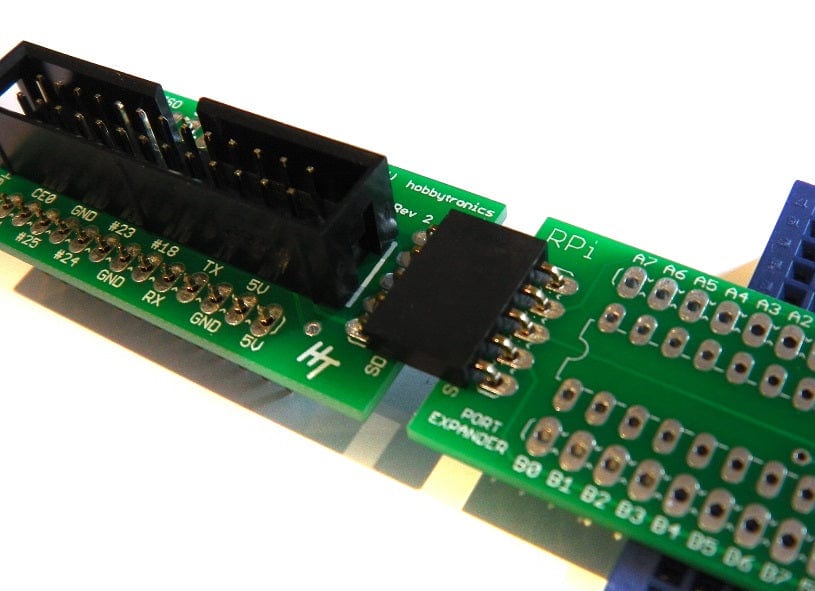

Примечание. Убедитесь, что вы припаиваете 5-контактный штыревой разъём к правильной стороне платы расширителя. Это сторона, на которой написано «RPi» вверху и «PORT EXPANDER» внизу.
Шаг 3

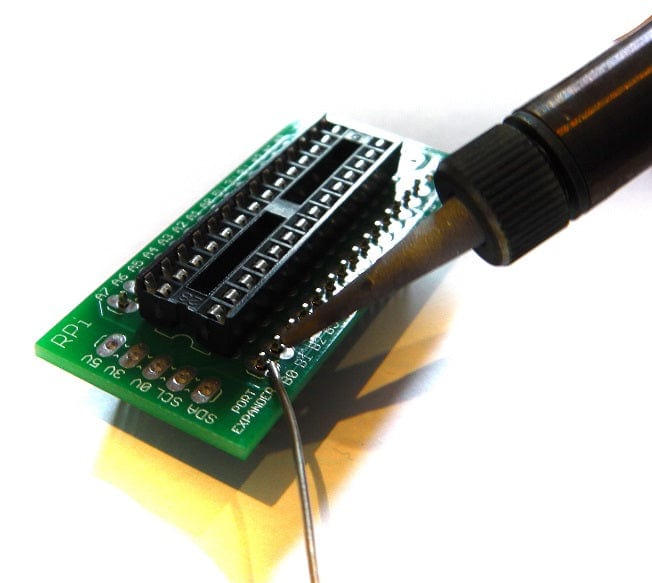

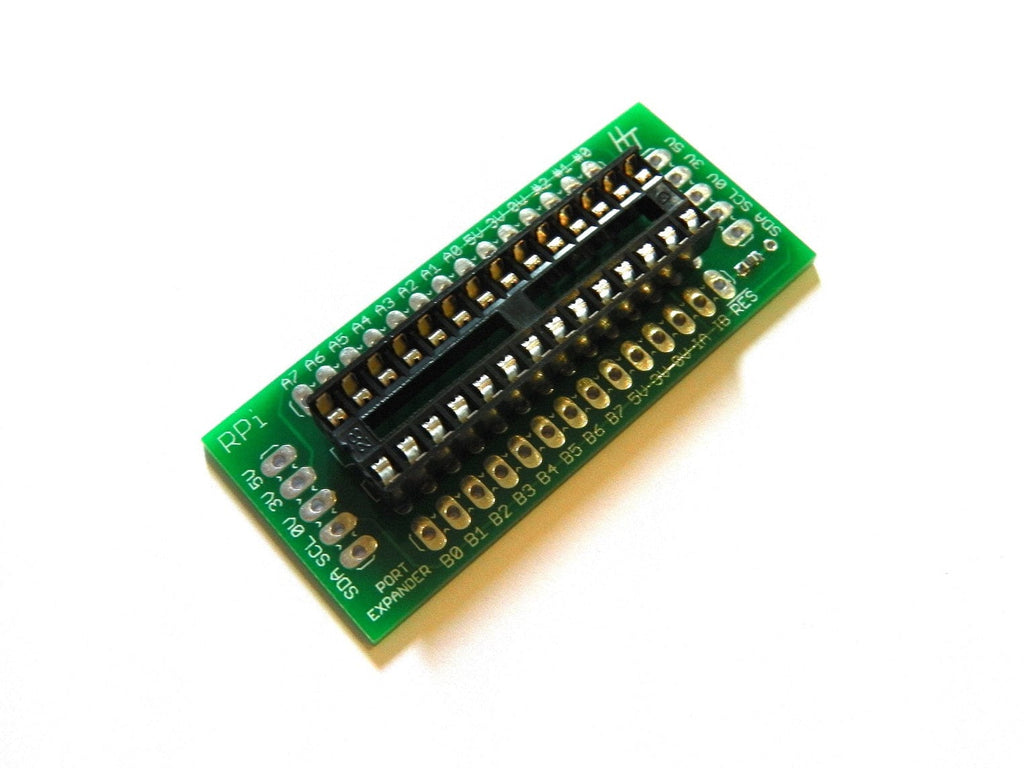

Далее возьмите панельку для микросхемы (IC Socket), которую нужно припаять к плате расширителя. Если вы внимательно посмотрите на панельку, на одном конце есть цифра «28» и небольшая выемка, а на другом конце — буква «G» без выемки. Конец с цифрой «28» и выемкой должен быть расположен на том же конце, где находится 5-контактный штыревой разъём, который мы только что припаяли! Смотрите фотографию ниже для правильной ориентации.
Припаяйте её!
Шаг 4

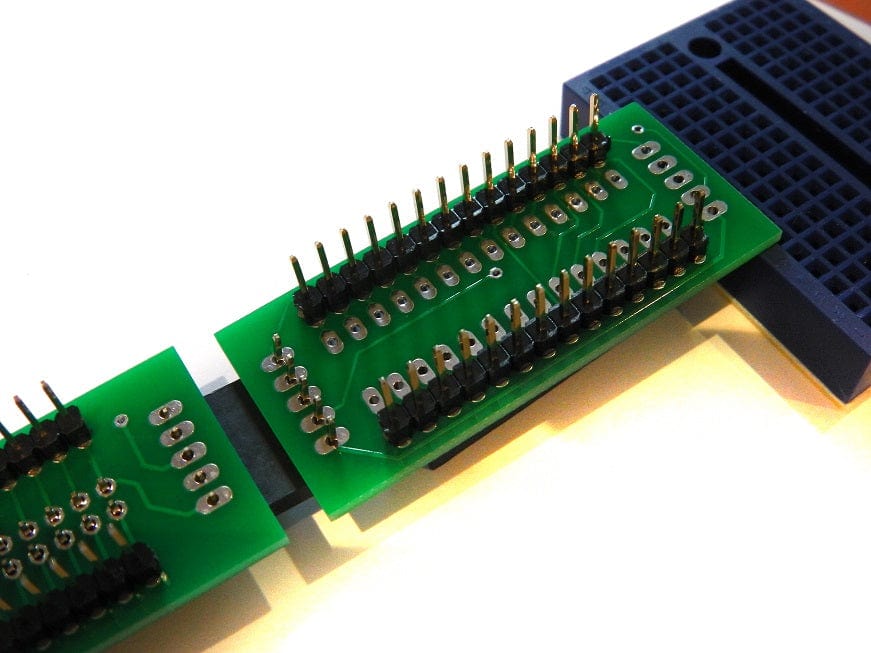

Наконец, припаяйте 2 гребёнки по 14 контактов (2 x 14 Pin Headers) к печатной плате. Как и прежде, убедитесь, что гребёнки вставлены «короткой» стороной через плату, а длинная сторона направлена вниз.

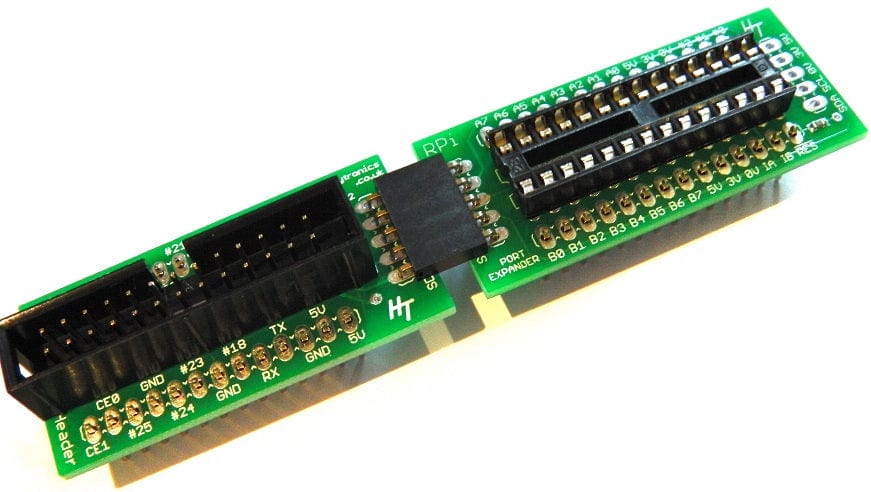

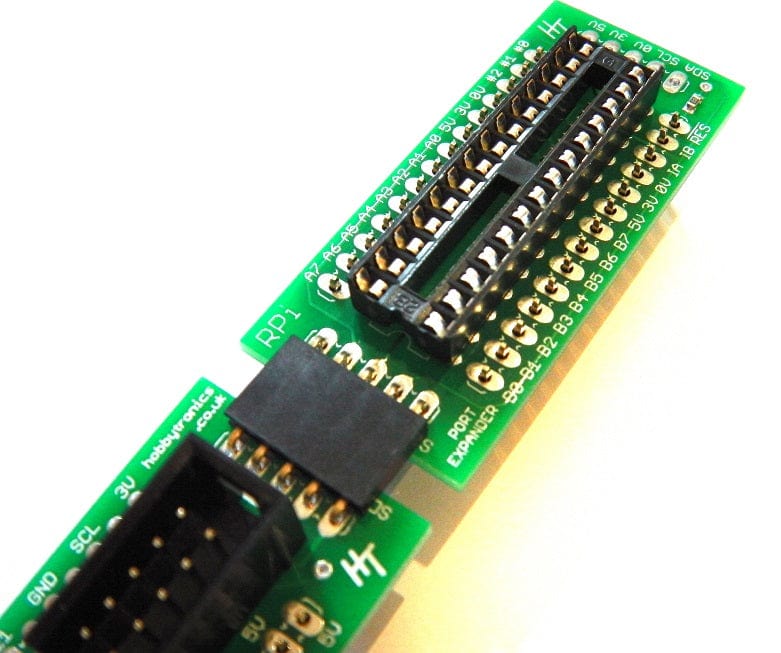

И вот и всё! Мы собрали обе платы и соединили их вместе. Готовое изделие должно выглядеть примерно как на фотографиях ниже. Не беспокойтесь слишком сильно о порядке выполнения этих шагов — главное, чтобы все компоненты были расположены в правильном направлении, и всё будет в порядке :)
