Инструкция по сборке 3D-ёлки для Raspberry Pi
Ниже вы найдёте инструкцию по сборке нашей 3D-ёлки для Raspberry Pi. Существует две версии ёлки:
Готовый набор / RGB-ёлка — эта версия продукта не требует пайки, вам нужно лишь вырезать ёлку из рамки печатной платы и соединить детали… просто перейдите к шагу 8 ниже.
Набор для пайки — мы рекомендуем оставить ёлку в рамке печатной платы до завершения пайки, так как это значительно упрощает процесс. В некоторых шагах ниже правильная ориентация компонентов имеет решающее значение, пожалуйста, прочтите и перечитайте шаги перед нанесением припоя!
Если вы никогда раньше не паяли — мы советуем ознакомиться с этим отличным руководством от Raspberry Pi.
Предупреждение
НЕ устанавливайте ёлку на Raspberry Pi задом наперёд… Произойдут плохие вещи! См. шаг 10 для рекомендаций по ориентации.
Шаг 1

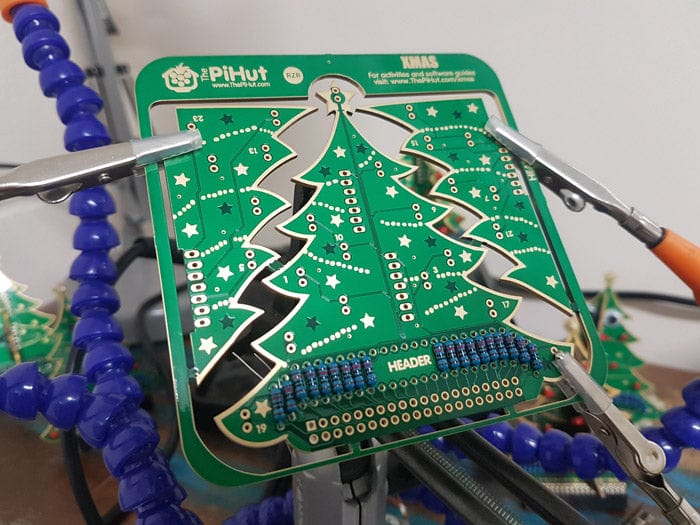

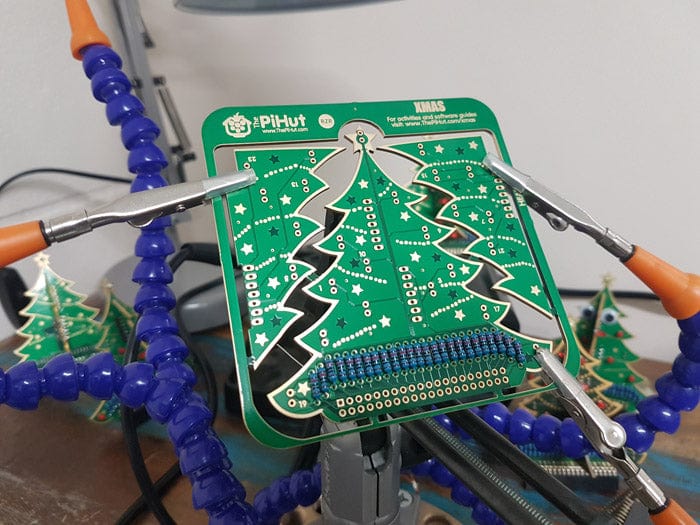

Вам нужно будет согнуть резисторы и расположить их вдоль нижней части ёлки. Убедитесь, что вы размещаете их поверх надписи «header» на печатной плате, как показано ниже.
Шаг 2

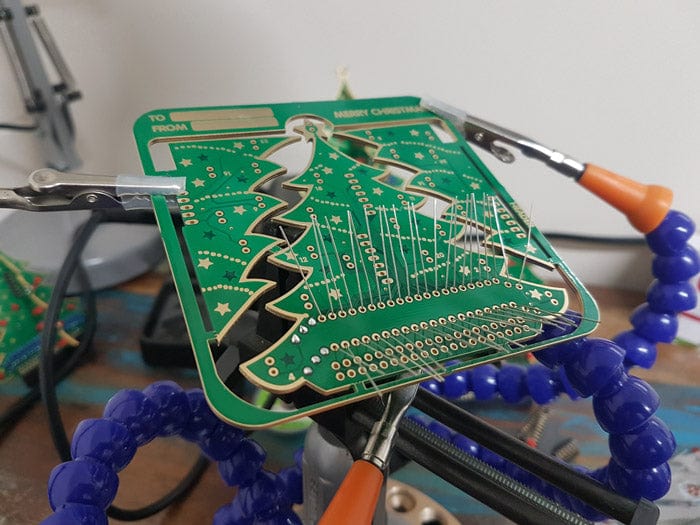

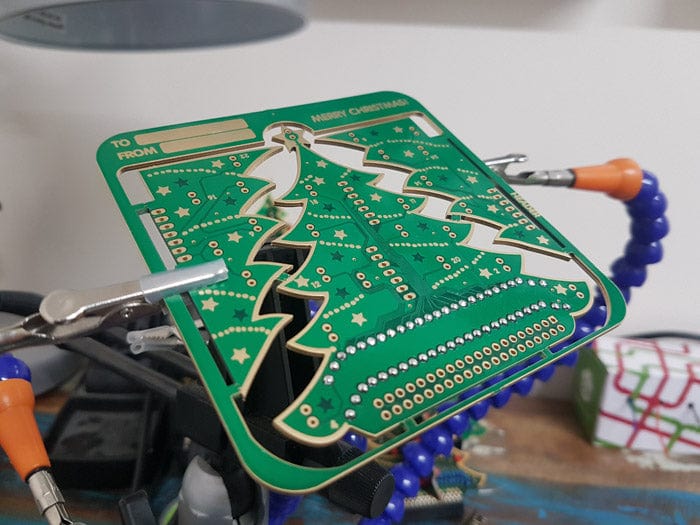

Переверните печатную плату и припаяйте резисторы на место. Затем откусите эти надоедливые ножки! Мы рекомендуем качественные диагональные микро-кусачки для этого.
Шаг 3

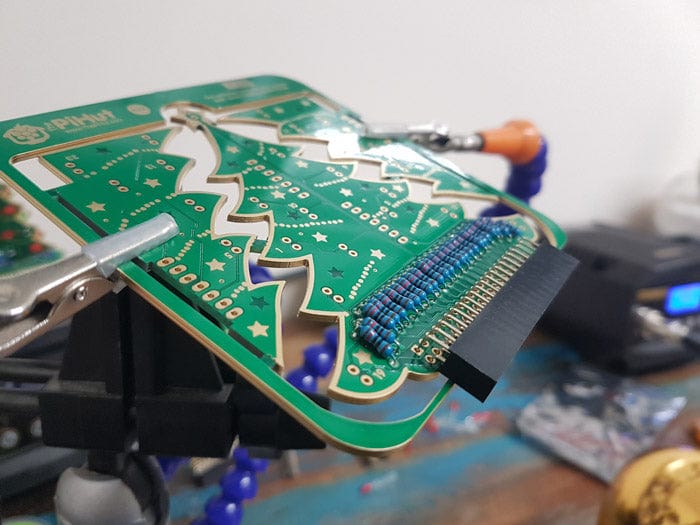

Теперь GPIO-разъём — вставьте его на место так, чтобы чёрный разъём находился на той же стороне, что и резисторы, как показано ниже. Убедитесь, что разъём расположен под чистым углом 180 градусов к печатной плате (иначе ёлка будет кривой!). Переверните плату и надёжно припаяйте все 40 контактов.
Шаг 4

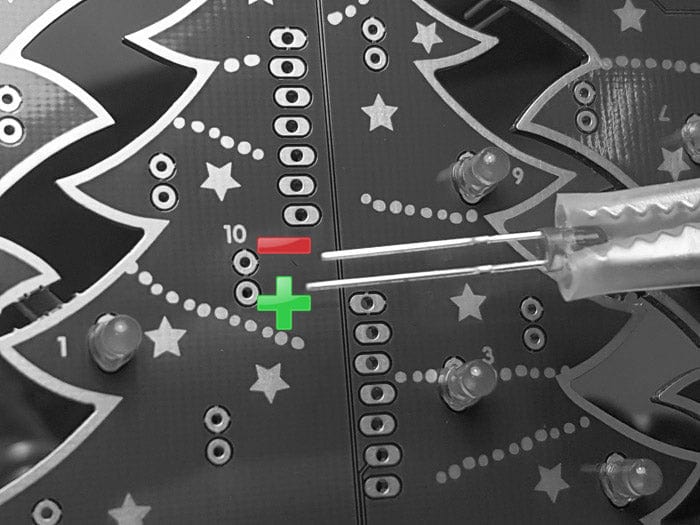

Пришло время добавить красные 3-мм светодиоды! Ориентация светодиодов очень важна — если вы припаяете светодиод не той стороной, он не будет работать. Посмотрите на один из ваших светодиодов, вы увидите длинную и короткую ножку. Держа плату вертикально, убедитесь, что короткая ножка светодиода всегда находится сверху. (Именно здесь удержание ёлки в рамке оказывается полезным). Пока игнорируйте верхнюю «Звезду», мы добавим её позже.

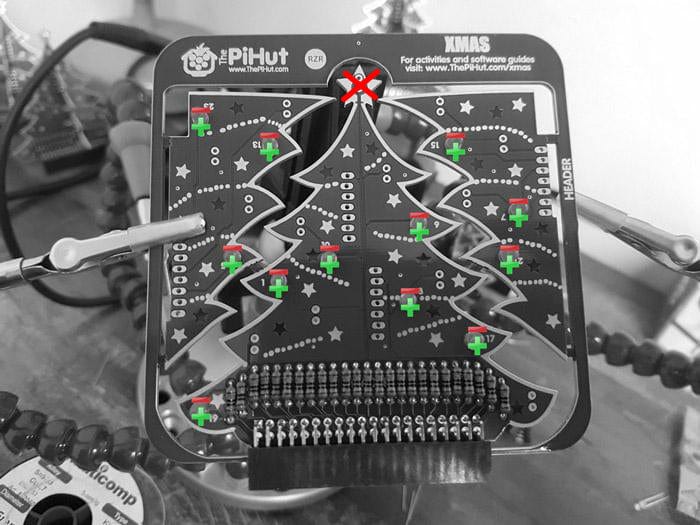

Добавьте светодиоды на переднюю сторону ёлки — везде, где вы видите золотой номер (см. фото ниже, если не уверены). Затем переверните плату и дважды проверьте, что все короткие ножки находятся сверху, и припаяйте их на место. После пайки можете обрезать ножки! Пока игнорируйте верхнюю «Звезду», мы добавим её позже.
Шаг 5

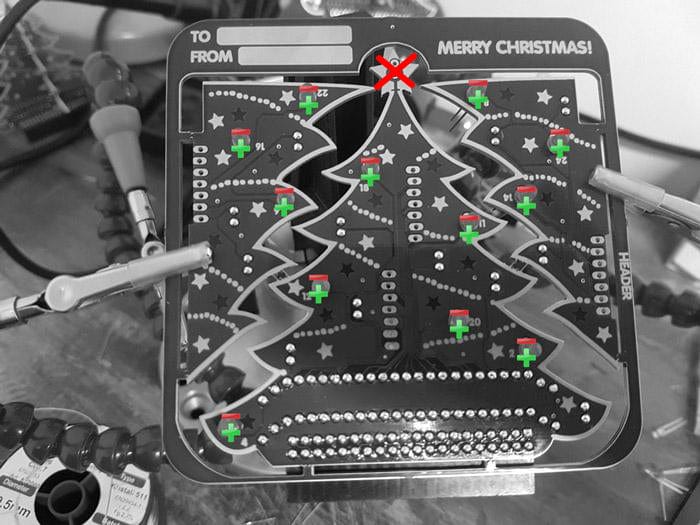

Повторите шаг 4 на другой стороне печатной платы, снова убедившись, что короткие ножки находятся сверху. Переверните, припаяйте и обрежьте!
Шаг 6

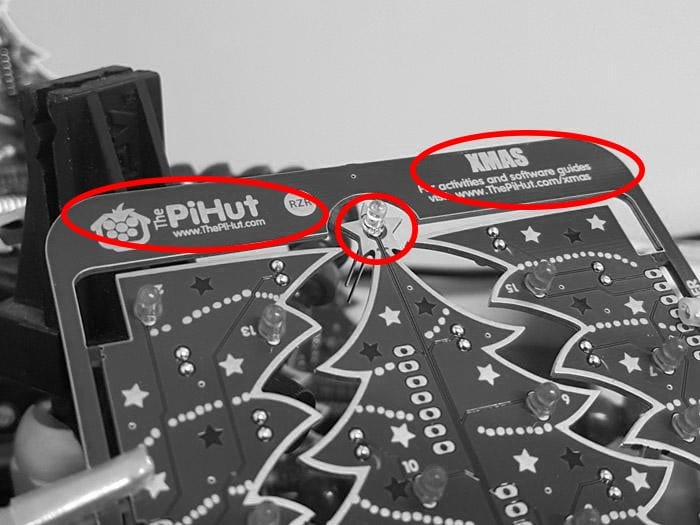

Теперь звезда! Добавьте белый светодиод на верхушку ёлки — он должен быть на той же стороне, что и резисторы (см. фото ниже, если не уверены). Убедитесь, что короткая ножка находится сверху! Переверните, припаяйте и обрежьте!
Шаг 7

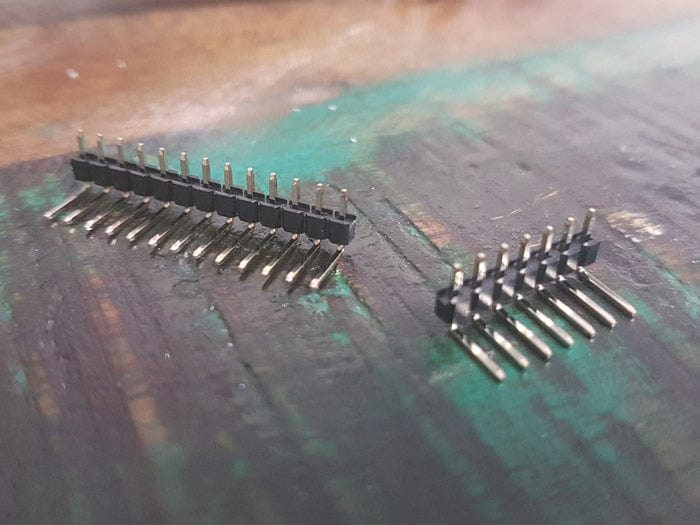

Теперь «разъёмы для крыльев». Они поставляются в виде одной длинной полоски, которую можно легко разрезать на ряды по 7 контактов.

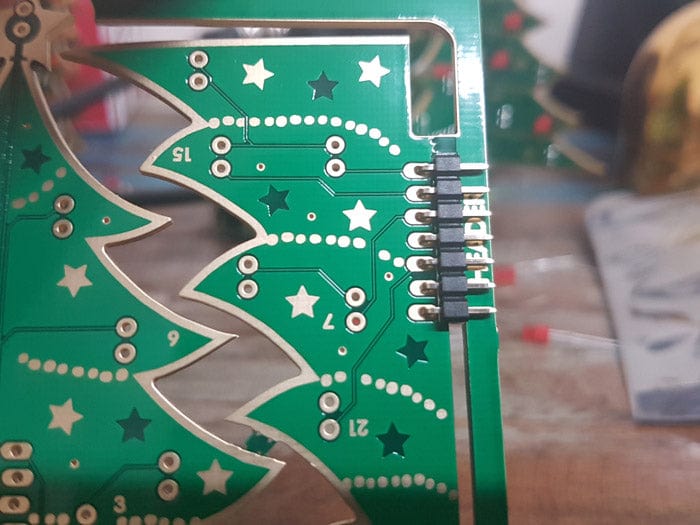

Ориентация этих разъёмов тоже очень важна. Мы написали «header» на той стороне печатной платы, где они должны располагаться! Убедитесь, что короткие контакты расположены поверх этой надписи, а длинные контакты проходят через печатную плату — и вы не ошибётесь (см. фото ниже, если не уверены).
Переверните плату и припаяйте их на место. Убедитесь, что они расположены под аккуратным углом 90 градусов, иначе ёлка получится кривой!
Шаг 8

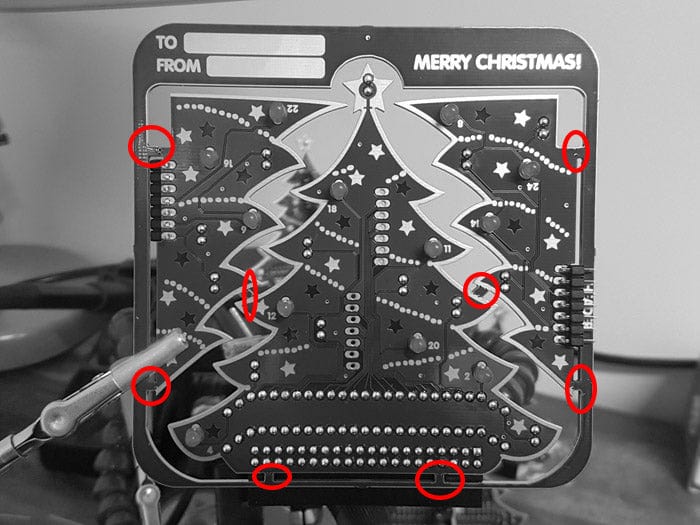

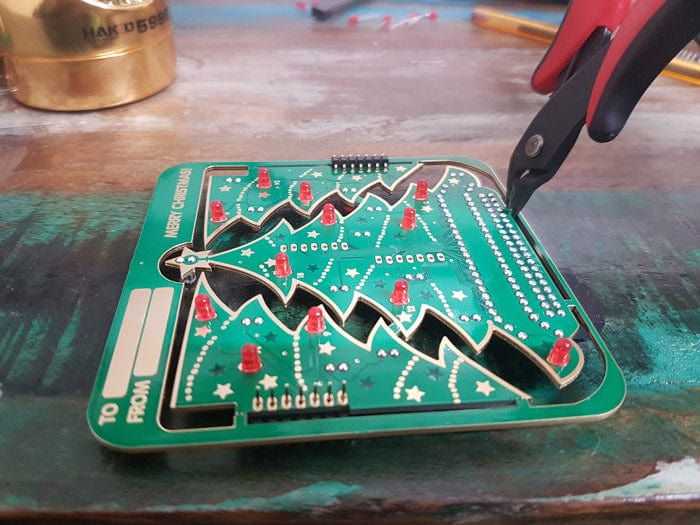

Пайка завершена! С помощью кусачек аккуратно отрежьте маленькие перемычки, удерживающие ёлку в рамке печатной платы, стараясь не повредить ёлку.
Шаг 9

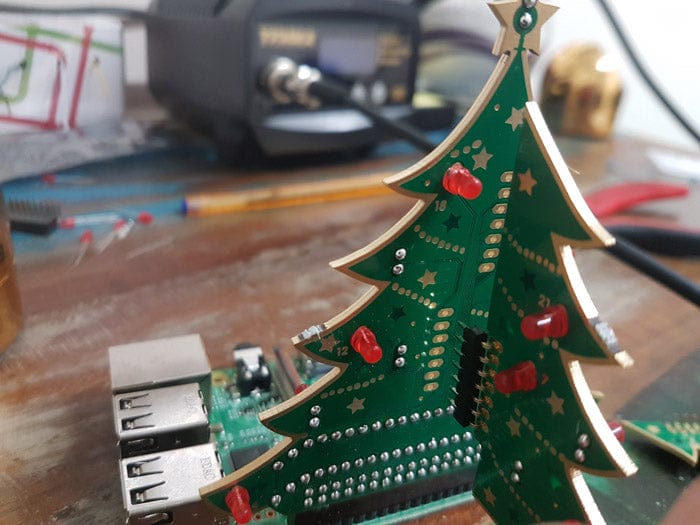

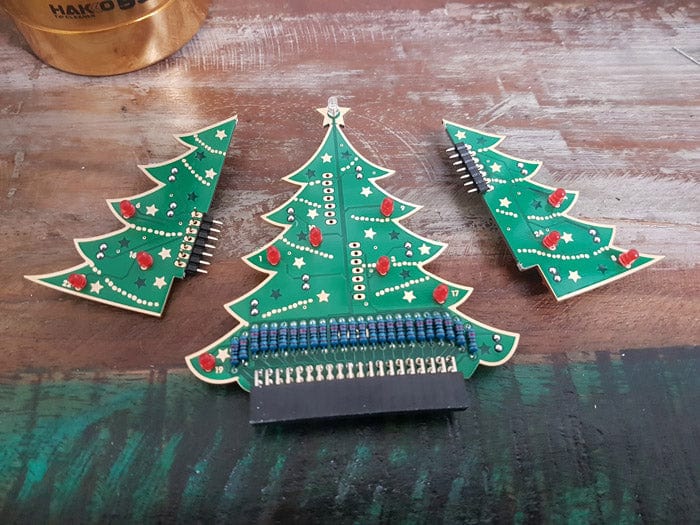

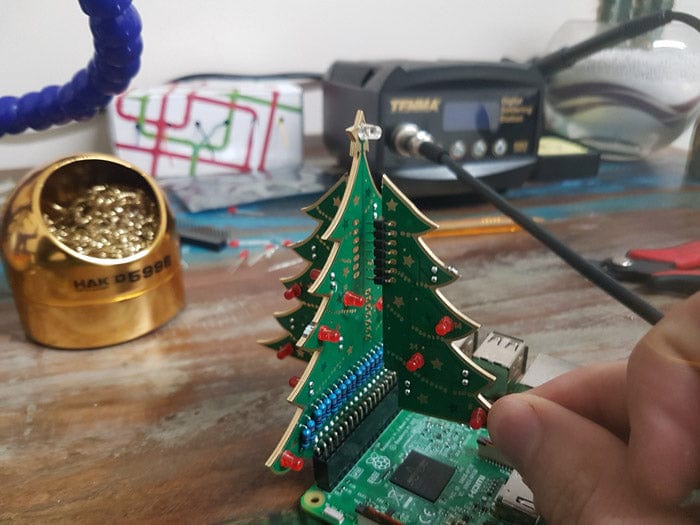

Финальный шаг! Теперь нам просто нужно вставить два «крыла» в среднюю часть ёлки. Благодаря некоторому мастерству проектирования печатных плат, вам на самом деле не нужно наносить припой на эти соединения! Мы добавили специально подобранные по размеру, специально расположенные, смещённые отверстия, которые обеспечивают достаточно плотную посадку, чтобы пайка не требовалась!
Примечание
Крылья не привязаны к определённой стороне, так что эту часть невозможно сделать неправильно :)
Шаг 10 — Ориентация ёлки очень важна!

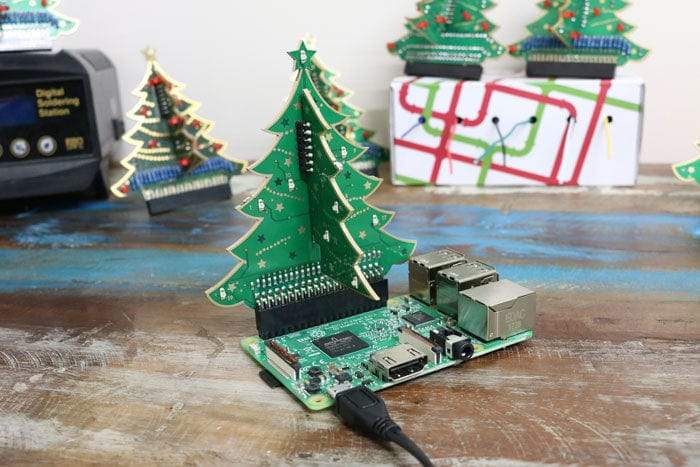

Набор для пайки: убедитесь, что «подарки» (резисторы) направлены в сторону HDMI-порта вашего Raspberry Pi (см. изображения ниже, если не уверены).

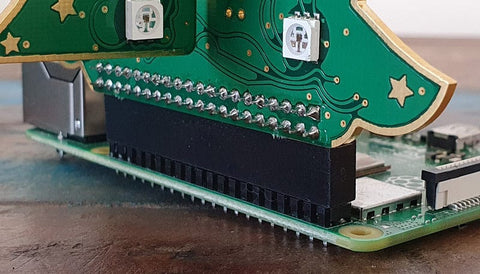

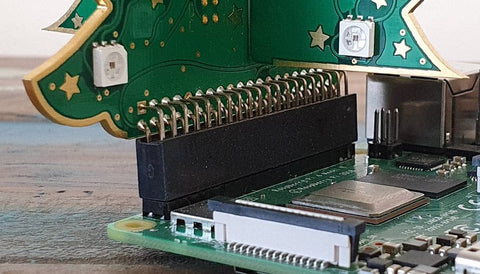

RGB-ёлка или готовая ёлка: проверьте изображения ниже для определения направления углового GPIO-разъёма.

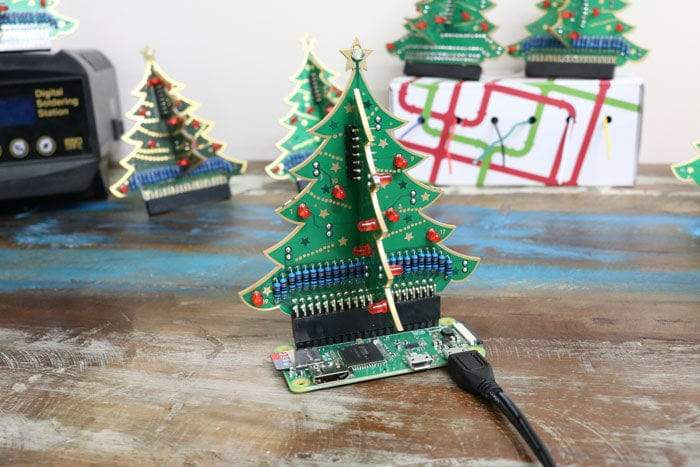

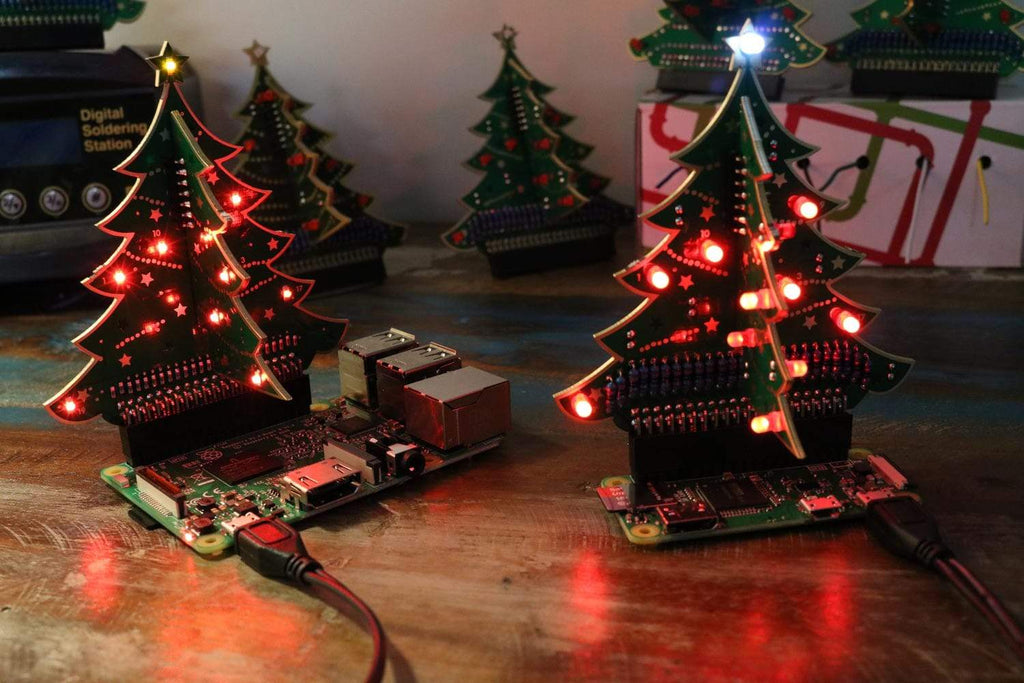

Готово! У вас должна получиться ёлка, которая выглядит как на фото ниже! Примеры программного обеспечения смотрите в описании на странице продукта.
